PRO-US 650 - Píla Toolson - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma PRO-US 650 Toolson vo formáte PDF.
| Typ produktu | Univerzálna píla (priamočiara píla) |
| Značka | Toolson |
| Model | PRO-US 650 |
| Príkon | 650 W |
| Sieťové napätie | 230-240 V ~ 50 Hz |
| Počet zdvihov | 500-3000 min⁻¹ (elektronicky nastaviteľné) |
| Výška zdvihu | 20 mm |
| Hĺbka rezu (drevo) | 150 mm |
| Hĺbka rezu (železo) | 10 mm |
| Maximálna šírka pílového listu | 1,4 mm |
| Trieda ochrany | II / ☐ |
| Hmotnosť | 2,7 kg |
| Hladina akustického tlaku (LpA) | 86,8 dB(A) (K=3 dB) |
| Hladina akustického výkonu (LwA) | 97,8 dB(A) (K=3 dB) |
| Vibrácie (predná rukoväť, drevo) | 16,083 m/s² (K=1,5 m/s²) |
| Vibrácie (zadná rukoväť, drevo) | 13,588 m/s² (K=1,5 m/s²) |
| Typ pílového listu | Univerzálny pílový list (stopka 1/4 otáčky) |
| Výmena pílového listu | Bez náradia: otočte krúžok, vložte pílový list, uvoľnite |
| Nastavenie pätky | Áno, s bočným fixačným tlačidlom |
| Blokovanie spínača | Áno, blokovacie tlačidlo pre nepretržitú prevádzku |
| Bežne obrábané materiály | Drevo, železo, neželezné kovy, plasty |
| Čistenie | Vlhká handrička a jemné mydlo; žiadne agresívne prostriedky |
| Údržba | Kontrola uhlíkových kief odborníkom |
| Záruka | 60 mesiacov (podmienky: neprofesionálne použitie) |
Často kladené otázky - PRO-US 650 Toolson
Otázky používateľov k PRO-US 650 Toolson
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Píla vo formáte PDF zadarmo! Nájdite svoj návod PRO-US 650 - Toolson a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. PRO-US 650 značky Toolson.
NÁVOD NA OBSLUHU PRO-US 650 Toolson
Hladina akustického výkonu L _WA ...... 97,8 dB(A)
Nejistota K_WA ......3 dB

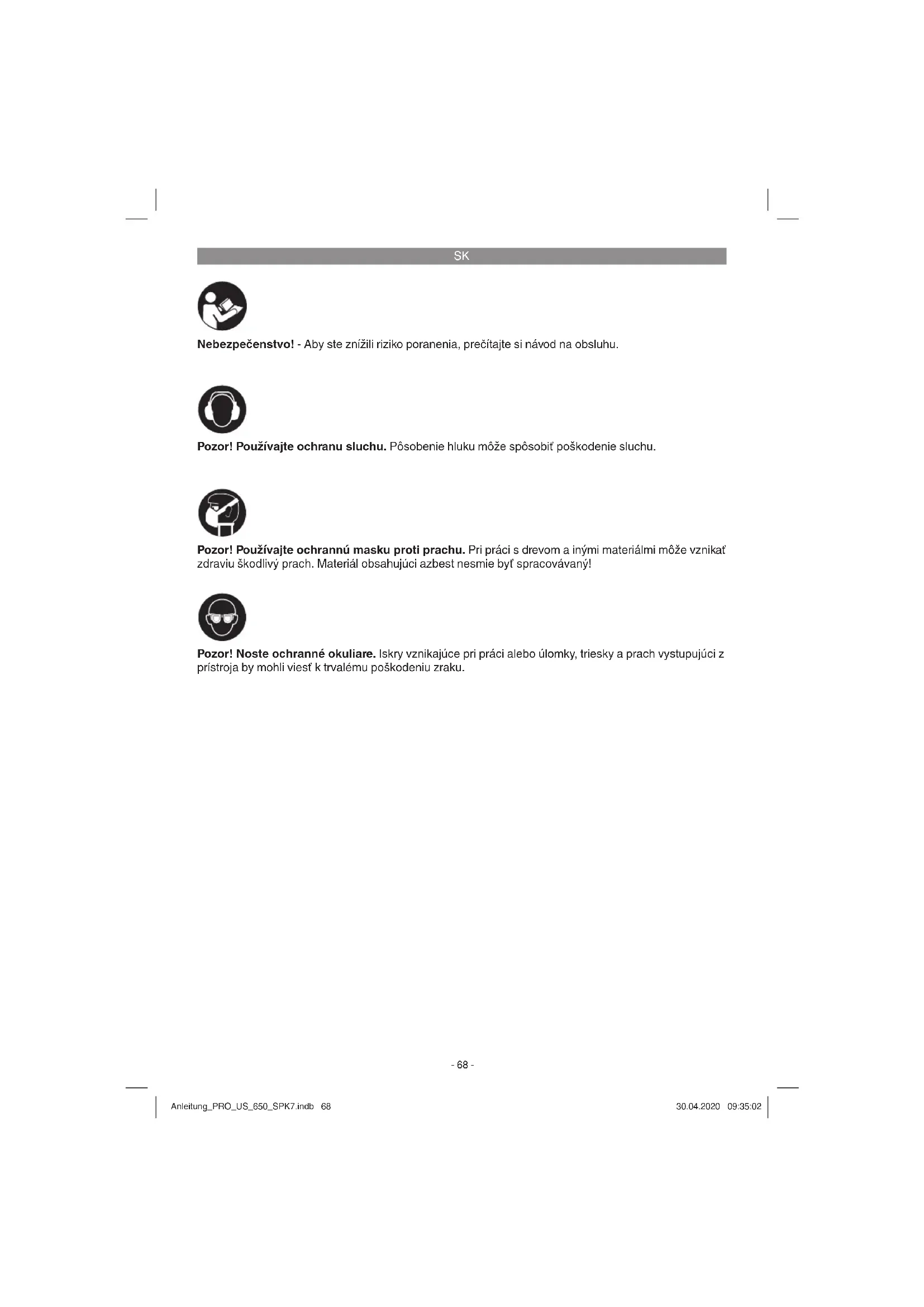

Noste ochranu sluchu.
Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobit poškodenie sluchu.
Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!
Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viesť k trvalému poškodeniu zraku.
SK
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.
Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.
Výstraha!
Prečítajte si všetky bezpečnostné predpi- sy, pokyny, zobrazenia a technické údaje, ktorými je tento elektrický nástroj vybavený.
Nedostatky pri dodržovaní nasledujúcich pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia.
Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1+3)
1 Vypínač zap/vyp
2 Aretačné tlačidlo
3 Nastavovacie koliesko pre rýchlosť zdvihu
4 Pílový list
5 Pílová pätka
6 Uloženia pílového listu
7 Aretačné tlačidlo pre pílovú pätku
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obrátte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.
- Otvorte balenie a opatrne vyberte prístroj von z balenia.
- Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).
- Skontrolujte,či obsah dodávky kompletný.
- Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.
- Pokiaľ možno, uschovajte si obal až do konca záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!
3. Správne použitie prístroja
Táto univerzálna píla je určená na rezanie dreva, železa, farebných kovov a plastov s použitím príslušného pilového listu.
Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nesplňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používatel / obslu-hujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionalne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Sietové napätie: 230-240 V\~50 Hz
Príkon: 650 W
Rýchlost zdvihu: .....500-3000 min ^1
Výška: 20 mm
Híbka rezu - drevo: 150 mm
Híbka rezu - železo: 10 mm
Maximálna šírka pílového listu: ...... 1,4 mm
SK
Trieda ochrany: ......II ☐
Hmotnost: 2,7 kg
Nebezpečenstvo!
Hlučnosť a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa európskej normy EN 62841.
Hladina akustického výkonu L _WA ...... 97,8 dB (A)
Nepresnost' K_WA 3 dB
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobit' poškodenie sluchu.
Celkové hodnoty vibrácií (súčet vektorov troch smerov) stanovené v súlade s EN 62841.
Rezanie drevených dosiek
(predná rukoväť)
Emisná hodnota vibrácie a_h=16,083 m/s^2
Faktor neistoty K = 1,5 m/s²
Rezanie drevených dosiek
(zadná rukovät)
Emisná hodnota vibrácie a_h=13,588 m/s^2
Faktor neistoty K = 1,5 m/s²
Rezanie drevených trámov
(predná rukovät)
Emisná hodnota vibrácie a_h=16,345 m/s^2
Faktor neistoty K = 1,5 m/s²
Rezanie drevených trámov
(zadná rukovät)
Emisná hodnota vibrácie a_h=13,813 m/s^2
Faktor neistoty K = 1,5 m/s²
Uvedené celkové hodnoty vibrácií a uvedené emisné hodnoty hluku boli namerané podľa normovaného skúšobného postupu a môžu sa použit na porovnanie elektrického prístroja s inými prístrojmi.
Uvedené celkové hodnoty vibrácií a uvedené emisné hodnoty hluku sa môžu taktiež použit za účelom predbežného posúdenia zaťaženia.
Výstraha:
Emisie vibrácií a hluku sa môžu behom skutočného používania elektrického prístroja líšit od uvedených hodnôt, v závislosti od príslušného
spôsobu, akým sa elektrický prístroj bude
používať, predovšetkým od toho, aký druh obrobku sa obrába.
Obmedzte tvorbu hluku a vibráciu na mini- mum!
- Používajte len prístroje v bezchybnom stave.
- Pravidelne vykonávajte údržbu a čistenie prístroja.
• Prispôsobte spôsob práce prístroju.
• Prístrojnepreťažujte.
• V prípade potreby nechajte prístroj skontrolovat. - Prístroj vypnite, pokial' ho nepoužívate.
• Používajterukavice.
Pritom sa musia zohl'adniť všetky časti prevádzkového cyklu (napríklad čas, počas ktorého je elektrický prístroj vypnutý, ako aj čas, počas ktorého je síce zapnutý, ale beží bez záťaže).
Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjst k výskytu týchto nebezpečenstiev:
- Poškodenie plúc, pokial' sa nenosí žiadna vhodná ochranná maska proti prachu.
- Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.
- Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokial' sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.
5. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.
Výstraha!
Skôr než začnete na prístroji robit' akékol'vek nastavenia, vytiahnite zo siete elektrický kábel.
Otáčajte krúžkom (a) uloženia pilového listu (6) tak, ako to je znázornené na obrázku 2, až kým sa nebude dať zasunúť pilový list (4) do otvoru uloženia pilového listu (6). Následne krúžok (a) znovu pustite, pritom by sa mal krúžok (a) znovu vrátíť do východiskovej polohy. Ak tomu tak nie je, tak sa pokúste krúžok (a) otočiť rukou do východiskovej polohy.
5.2 Nastavenie pílovej pätky (obr. 3)
Výstraha!
Vytiahnite kábel zo siete.
Za účelom nastavenia pilového listu stlačte aretačné tlačidlo pilovej pätky (7) na pravej strane (pri pohl'ade zdola), aby sa uvoľnila pilová pätka (5). Nastavte požadovaný odstup a stlačte aretačné tlačidlo pilovej pätky (7) na l'avej strane (pri pohl'ade zdola), aby sa pilová pätka znovu zafi xovala. Skontrolujte pevné upevnenie pilovej pätky!
6. Obsluha
6.1 Vypínač zap/vyp (obr. 1/pol. 1)
Zapnutie:
6.2 Aretačné tlačidlo (obr. 1/pol. 2)
Pomocou aretačného tlačidla (2) sa môže vypínač zap/vyp (1) zafixovať v polohe prevádzky. Vypnutie sa uskutoční krátkym zatlačením vypínača zap/vyp (1).
6.3 Elektronická regulácia zdvihu
Pomocou nastavovacieho kolieska (3) sa môže nastaviť požadovaná rýchlosť zdvihu pilového listu.
Všeobecné pravidlá pre rýchlosť rezania pri trieskovom obrábaní sa musia dodržiavať aj pri práci s týmto prístrojom.
6.4 Použitie ako priamočiara píla (obr. 4)
Priložte univerzálnu pílu tak, ako to je zobrazené na obr. 4, na spracovávaný materiál. Zapnite
univerzálnu pílu a posúvajte univerzálnu pílu voči rezanému materiálu. Rýchlost rezania sa musí prispôsobit materiálu.
7. Výmena siet'ového prípojného vedenia
Nebezpečenstvo!
V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymenit výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.
8. Čistenie, údržba a objednanie náhradných dielov
Nebezpečenstvo!
- Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
- Odporúčame, aby ste prístroj čistili priamo po každom použití.
Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.
8.2 Uhlíkové kefky
Pri nadmernej tvorbe iskier nechajte uhlíkové kefky na prístroji skontrolovať odborným elektri károm.
Vo vnútri prístroja sa nenachádzajú žiadne d'alšie diely vyžadujúce údržbu.
SK
8.4 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:
- Typprístroja
• Výrobnéčíslo prístroja
• Identifikačné číslo prístroja
• Číslo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info
9. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokial' Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.
10. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamízajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.
SK
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podl'a Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdat do triedeného zberu a musí sa zabezpečit ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).
Majitel' elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.
Technické zmeny vyhradené
SK
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziat zo záručného listu. Sú Vám k dispozícii pre akékol'vek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
| Kategória Príklad | |
| Diely podliehajúce opotrebeniu* Uhlíkové kefky | |
| Spotrebný materiál / spotrebné diely* Pílový list | |
| Chýbajúce diely |
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:
- Fungoval prístroj predtým alebo bol od začiatku chybný?
• Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)? - Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
Záručný list
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že tento prístroj napriek tomu nebude bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste, alebo na obchod, v ktorom ste prístroj zakúpili. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
- Tieto záručné podmienky sa týkajú výlučne štandardných spotrebitel'ov, t.j. takých osób, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
- Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby použival v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
- Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.
- Škody na pristroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
-
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.
-
Doba záruky je 60 mesiacov a začina plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatnit pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlíženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.
-
Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifikácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspát opravený alebo nový prístroj.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
