Toote tüüp	Universaalne tikksaag
Mark	Toolson
Mudel	PRO-US 650
Võimsus	650 W
Võrgupinge	230-240 V ~ 50 Hz
Löökide arv	500-3000 min⁻¹ (elektrooniliselt reguleeritav)
Löögi kõrgus	20 mm
Lõikesügavus (puit)	150 mm
Lõikesügavus (raud)	10 mm
Maksimaalne saelehe laius	1,4 mm
Kaitsetüüp	II / ☐
Kaal	2,7 kg
Helirõhutase (LpA)	86,8 dB(A) (K=3 dB)
Helivõimsustase (LwA)	97,8 dB(A) (K=3 dB)
Vibratsioon (eesmine käepide, puit)	16,083 m/s² (K=1,5 m/s²)
Vibratsioon (tagumine käepide, puit)	13,588 m/s² (K=1,5 m/s²)
Saelehe tüüp	Universaalne saeleht (1/4 pöörde saba)
Saelehe vahetus	Ilma tööriistata: keera rõngast, sisesta leht, lase lahti
Taldiku reguleerimine	Jah, külgse fikseerimisnupuga
Lüliti lukustus	Jah, lukustusnupp pidevaks tööks
Töödeldavad materjalid	Puit, raud, mittteraudmetallid, plastid
Puhastus	Niiske lapp ja pehme seep; mitte agressiivsed vahendid
Hooldus	Süsinikuharjade kontroll spetsialisti poolt
Garantii	60 kuud (tingimused: mitteprofessionaalne kasutus)

Korduma kippuvad küsimused - PRO-US 650 Toolson

Kuidas vahetada saelehte Toolson PRO-US 650-l?

Esmalt ühendage seade vooluvõrgust lahti. Pöörake saelehe pesa (6) rõngast, kuni leht libiseb pilusse. Laske rõngas lahti – see peaks naasma algasendisse. Kontrollige kinnitust, tõmmates lehte. Tööriistu pole vaja.

Kuidas reguleerida saagimise talla (taldikut)?

Ühendage saag vooluvõrgust lahti. Vajutage talla fikseerimisnuppu (7) paremal pool (vaadates alt) lukustuse avamiseks. Seadke soovitud vahe, seejärel vajutage vasakpoolset nuppu kinnitamiseks. Veenduge, et tald on kindlalt kinnitatud.

Milliseid materjale saan PRO-US 650-ga lõigata?

See universaalne saag on ette nähtud puidu (kuni 150 mm paksus), raua (kuni 10 mm), mittteraudmetallide ja plastide lõikamiseks. Kasutage igale materjalile sobivat saelehte.

Millised on olulised ohutusjuhised?

Kasutage alati kuulmiskaitsevahendeid (helitase kuni 97,8 dB(A)), tolmumaski ja kaitseprille. Ärge töötage asbestiga. Lugege kõiki kaasasolevaid ohutusjuhiseid.

Kuidas puhastada saagi pärast kasutamist?

Ühendage seade vooluvõrgust lahti. Puhastage ventilatsiooniavad ja korpus puhta lapiga või madala rõhuga suruõhuga. Kasutage niisket lappi ja veidi pehmet seepi; vältige agressiivseid puhastusvahendeid ja vee sattumist seadme sisse.

Millal tuleb süsinikuharjad vahetada?

Kui harjad tekitavad liiga palju sädemeid, laske neid kontrollida spetsialistist elektrikul. Ainult professionaal saab neid vahetada. Seadme sees pole muid osi, mis vajaksid hooldust.

Toitejuhe on kahjustatud, mida teha?

Ärge kasutage seda. Laske võrguühenduse kaabel välja vahetada tootja, tema teeninduskeskuse või kvalifitseeritud isiku poolt, et vältida elektrilist ohtu.

Kuidas utiliseerida saagi kasutusea lõpus?

Ärge visake seadet olmejäätmete hulka (EL elektroonikaromude direktiiv). Viige see sobivasse kogumispunkti või küsige infot oma kohalikult omavalitsuselt. Taaskasutatav materjalist pakend võib sortida.

Mis on garantii kestus?

Garantii on 60 kuud ostukuupäevast mitteprofessionaalse kasutuse korral. Õiguste teostamiseks registreerige defekt veebilehel www.isc-gmbh.info koos ostutõendiga.

Milline on saagi müratase ja kuidas kaitsta end?

Helirõhutase on 86,8 dB(A) ja helivõimsustase 97,8 dB(A). Kasutage alati mürasummutavaid kõrvaklappe, et vältida kuulmiskahjustust. Piirake kokkupuute aega.

KASUTUSJUHEND PRO-US 650 Toolson

EE Originaalkasutusjuhend Universaalsaag

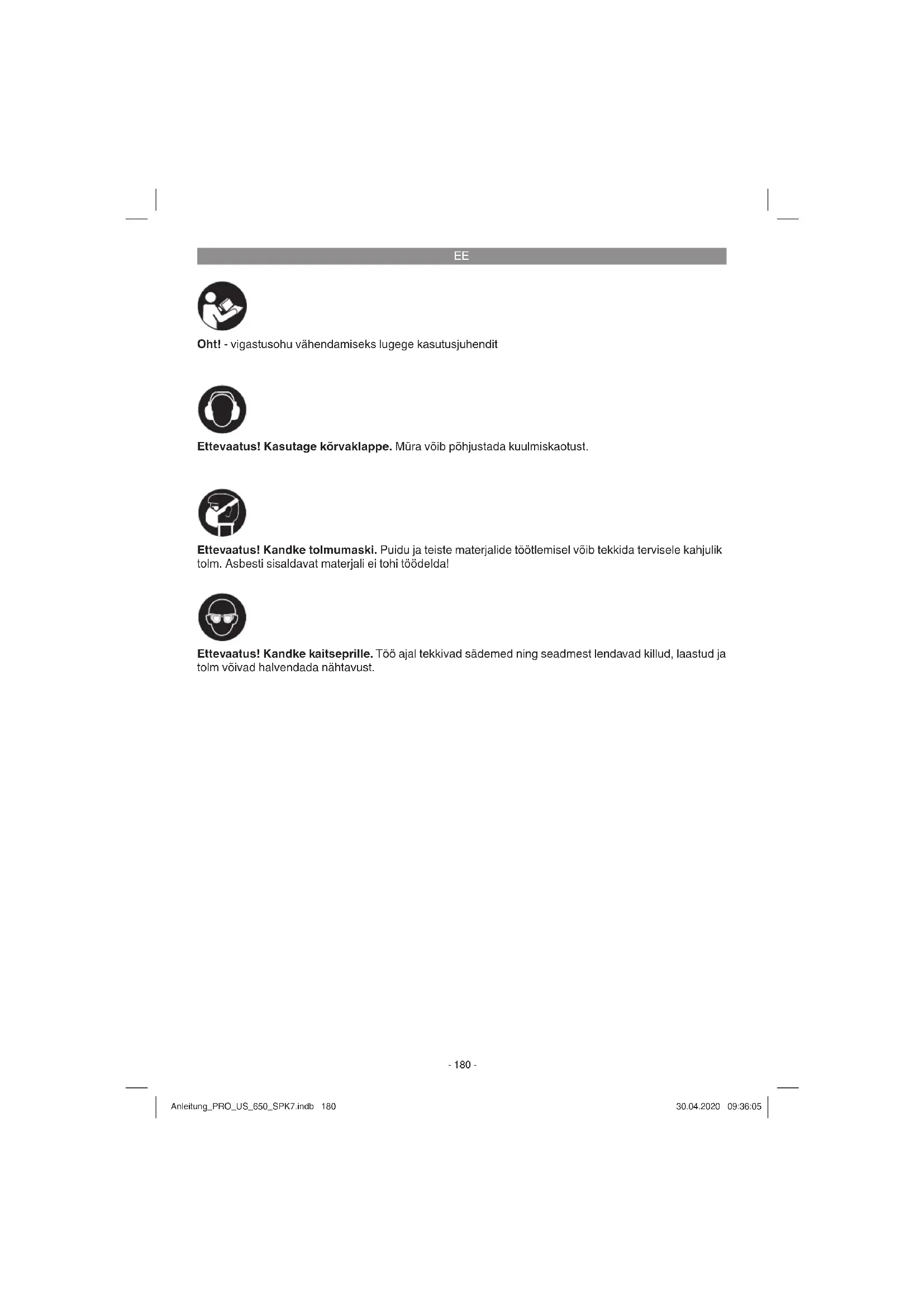

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit

Ettevaatus! Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust.

Ettevaatus! Kandke tolmumaski. Puidu ja teiste materjalide töötlemisel vöib tekkida tervisele kahjulik tolm. Asbesti sisaldavat materjali ei tohi töödelda!

Ettevaatus! Kandke kaitseprille. Töö ajal tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm vöivad halvendada nähtavust.

EE

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

Hoiatus!

Lugege kõiki ohutusjuhiseid, juhendeid, jooniseid ja tehnilisi andmeid, mis kuuluvad elektritööriista juurde. Järgnevalt toodud juhiste puudulik järgimine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi.

Hoidke köik ohutusjuhised ja juhendid tulevikuks alles.

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonis 1+3)

1 Toitelüliti
2 Lukustusnupp
3 Võnkesageduse seadeketas
4 Saeketas
5 Saetald
6 Saelehe kinnituskoht
7 Saetalla lukustusnupp

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, põörduge hiljemalt 5 tõöpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
• Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole

transpordikahjustusi.

- Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• Universaalsaag
• Saeketas
  • Originaalkasutusjuhend
• Ohutusjuhised

3. Sihipärane kasutamine

Universaalsaag on möeldud puidu, raua, värvi- liste metallide ja plastmassi saagimiseks vastava saelehe abil.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

4. Tehnilised andmed

Vörgupinge: 230–240 V\~50 Hz

Võimsus: 650 W

Vönkesagedus: 500–3000 min ^1

Käigupikkus: 20 mm

Lõikesügavus puidus: 150 mm

Lõikesügavus metallis: 10 mm

Saelehe maksimaalne laius: 1,4 mm

Ohutuskategooria: ...... 11回

Kaal: 2,7 kg

Oht!

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused tehti kindlaks standardi EN 62841 järgi.

EE

Helirōhu tase L _nA 86,8 dB(A)

Hälbepiir K _nA 3 dB

Müratase L _ws 97,8 dB(A)

Hälbepiir K_WA .....3 dB

Kasutage körvaklappe.

Müra võib põhjustada kuulmiskaotust.

Võnke koguväärtused (kolme suuna vektorsumma) on kindlaks määratud standardi EN 62841 järgi.

Puitplaatide lõikamine

(eesmine käepide)

Võngete emissiooniväärtus a_b=16,083 m/s^2

Värisemine K = 1,5 m/s²

Puitplaatide lõikamine

(tagumine käepide)

Võngete emissiooniväärtus a_n=13,588 m/s^2

Värisemine K = 1,5 m/s²

Puitpalkide lõikamine

(eesmine käepide)

Võngete emissiooniväärtus a_h=16,345 m/s^2

Värisemine K = 1,5 m/s²

Puitpalkide lõikamine

(tagumine käepide)

Võngete emissiooniväärtus a_b=13,813 m/s^2

Värisemine K = 1,5 m/s²

Esitatud vönke koguväärtused ja müra emis- siooniväärtus on möödetud standardiseeritud testimismeetodi järgi ja seda vöib kasutada vörd- luseks möne teise elektritööriista vöngete emissiooniväärtusega.

Märgitud vönke koguväärtusi ja müra emissiooni-väärtusi saab kasutada ka koormuse esialgseks hindamiseks.

Hoiatus!

Vönke ja müra emisiooniväärtused võivad elektritööriista tegeliku kasutamise ajal erineda etteantud väärtustest, sõltuvalt elektritööriista kasutamise viisist, eelkõige sellest, millist detaili töödeldakse.

Piirake müra teket ja vibratsiooni miinimu- mini!

• Kasutage ainult täiesti korras seadmeid.
- Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega.

• Ärge koormake seadet üle.
  • Laske seadet vajaduse korral kontrollida.
  • Lülitage seade välja, kui seda ei kasutata.
  Kandkekindaid.

Piirake tööaega!

Arvestada tuleb kõigi töötsükli osadega (näiteks aeg, millal elektritööriist on välja lülitatud, ning aeg, millal tööriist on sisse lülitatud, kuid töötab koormuseta).

Ettevaatus!

Jääkriskid

Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jäab jääkriskide oht alati püsi-ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat tolmukaitsemaski.
2. Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.
3. Tervisekahjustused, mis tulenevad käte vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.

Hoiatus!

Enne seadme reguleerimist tömmake toite-pistik alati pistikupesast välja.

5.1 Saelehe vahetamine (joonis 2)

Enne kõiki töid masina juures ning saelehe vahetamiseks lülitage universaalsaag välja ja tömmake võrgupistik pistikupesast. Keerake saelehe kinnituskoha (6) rõngast (a), nagu on näidatud joonisel 2, kuni saelehe (4) saab lükata saelehe kinnituse (6) pilusse. Seejärel laske rõngas (a) lahti, rõngas (a) peaks minema tagasi algasendisse. Kui see nii ei toimu, püüdke rõngast (a) käega algasendisse keerata.

Seejärel kontrollige tömmates, kas saeleht on kinnituskohas korralikult kinni.

EE

5.2 Saetalla reguleerimine (joonis 3) Hoiatus!

Tömmake pistik pistikupesast välja.

Saetalla reguleerimiseks vajutage paremal pool asuvat (altpoolt vaadatuna) saetalla lukustusnuppu (7), et saetald (5) vabastada. Seadistage soovitud vahekaugus ja vajutage vasakul pool asuvat (altpoolt vaadatuna) saetalla lukustusnuppu (7), et saetald uuesti lukustada. Kontrollige, kas saetald on korralikult kinni!

6. Käitamine

6.1 Toitelüliti (joonis 1/1)

Sisselülitamine: Vajutage toitelülitit

Väljalülitamine: Laske toitelüliti lahti

6.2 Lukustusnupp (joonis 1/2)

Lukustusnupuga (2) saab toitelüliti (1) töörežiimi lukustada. Väljalülitamiseks vajutage lühidalt toitelülitit (1).

6.3 Elektrooniline võnkesageduse reguleerimine

Seadeketta (3) abil saab seadistada saelehe vajaliku vönkesageduse.

Ka siin kehtivad üldised eeskirjad laaste tekitavate tööde lõikekiiruse kohta.

6.4 Tikksaena kasutamine (joonis 4)

Asetage universaalsaag lõigatavale materjalile, nagu on näidatud joonisel 4. Lülitage universaalsaag sisse ja lükake universaalsaag vastu lõigatavat materjali. Lõikekiirus peab materjaliga sobima.

7. Toitejuhtme vahetamine

Oht!

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade tellimine

Oht!

Lahutage seade enne puhastustöid vooluvõrgust.

8.1 Puhastamine

• Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
• Soovitame puhastada seadet otsekohe pärast iga kasutamist.
• Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

8.2 Süsiharjad

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida.

Oht! Süsiharju tohib vahetada ainult kvalifitseeritud elektrik.

8.3 Hooldus

Seadme sisemuses ei asu muid hooldust vajavaid osi.

Varuosade tellimisel on vajalikud järgmised andmed:

Seadme tüüp
- Seadme artikli number
• Seadme identifitseerimisnumber
• Vajamineva varuosa varuosanumber
Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

EE

10. Hoiustamine

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30°C. Hoidke elektritööriista originaalpakendis.

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisonõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Süsiharjad
Kulumaterjal / Kuluosad* Saekettad
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.
2. Garantiiteenus hölmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.
3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise töttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaaj kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma seadme ostukviiitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifitseerimise võimaluse ebapisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.
