Тип продукт	Универсален трион (мозайка)
Марка	Toolson
Модел	PRO-US 650
Консумирана мощност	650 W
Мрежово напрежение	230-240 V ~ 50 Hz
Брой ходове	500-3000 min⁻¹ (електронно регулируеми)
Височина на хода	20 mm
Дълбочина на рязане (дърво)	150 mm
Дълбочина на рязане (желязо)	10 mm
Максимална ширина на острието	1,4 mm
Клас на защита	II / ☐
Тегло	2,7 kg
Ниво на звуково налягане (LpA)	86,8 dB(A) (K=3 dB)
Ниво на звукова мощност (LwA)	97,8 dB(A) (K=3 dB)
Вибрации (предна дръжка, дърво)	16,083 m/s² (K=1,5 m/s²)
Вибрации (задна дръжка, дърво)	13,588 m/s² (K=1,5 m/s²)
Тип острие	Универсално острие (1/4 оборот)
Смяна на острието	Без инструмент: завъртете пръстена, поставете острието, отпуснете
Настройка на плочата	Да, с бутон за странично фиксиране
Заключване на превключвателя	Да, бутон за заключване за непрекъсната работа
Обичайно обработвани материали	Дърво, желязо, цветни метали, пластмаси
Почистване	Влажна кърпа и мек сапун; без агресивни продукти
Поддръжка	Проверка на въглеродните четки от специалист
Гаранция	60 месеца (условия: непрофесионална употреба)

Често задавани въпроси - PRO-US 650 Toolson

Как да сменя острието на Toolson PRO-US 650?

Първо изключете уреда. Завъртете пръстена при гнездото на острието (6), докато острието се плъзне в прореза. Отпуснете пръстена: той трябва да се върне в начална позиция. Проверете фиксирането, като дръпнете острието. Не е необходим инструмент.

Как да настроите плочата (подметката) на триона?

Изключете триона. Натиснете бутона за фиксиране на плочата (7) от дясната страна (гледано отдолу), за да отключите. Настройте желаното разстояние, след което натиснете бутона от лявата страна, за да заключите. Уверете се, че плочата е добре фиксирана.

Какви материали мога да режа с PRO-US 650?

Този универсален трион е предназначен за рязане на дърво (до 150 мм дебелина), желязо (до 10 мм), цветни метали и пластмаси. Използвайте подходящото острие за всеки материал.

Кои са основните указания за безопасност?

Винаги носете защита за слуха (ниво на звука до 97,8 dB(A)), противо прахова маска и защитни очила. Не работете с азбест. Прочетете всички предоставени указания за безопасност.

Как да почистя триона след употреба?

Изключете уреда. Почистете вентилационните отвори и корпуса с чиста кърпа или сгъстен въздух под ниско налягане. Използвайте влажна кърпа с малко мек сапун; избягвайте агресивни продукти и вода вътре в уреда.

Кога трябва да се сменят въглеродните четки?

Ако четките произвеждат твърде много искри, накарайте ги да бъдат проверени от специалист електротехник. Само професионалист може да ги смени. Няма други части, изискващи поддръжка вътре.

Захранващият кабел е повреден, какво да правя?

Не го използвайте. Накарайте захранващия кабел да бъде сменен от производителя, неговия сервиз или квалифицирано лице, за да се избегне всякакъв електрически риск.

Как да изхвърля триона в края на живота му?

Не изхвърляйте уреда в битовите отпадъци (директива за ИУЕО). Отнесете го в подходящ център за събиране или се информирайте в общината си. Опаковката от рециклируеми материали може да бъде сортирана.

Каква е продължителността на гаранцията?

Гаранцията е 60 месеца от датата на закупуване, за непрофесионална употреба. За да предявите правата си, регистрирайте дефекта на www.isc-gmbh.info с доказателство за покупка.

Какво е нивото на шум на триона и как да се предпазя?

Нивото на звуково налягане е 86,8 dB(A), а нивото на звукова мощност е 97,8 dB(A). Винаги носете шумозаглушителни слушалки, за да избегнете загуба на слуха. Ограничете времето на излагане.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PRO-US 650 Toolson

BG Оригинално упътване за употреба Универсален трион

7

BA Originalne upute za uporabu Univerzalna pila

RS Originalna uputstva za upotrebu Univerzalna testera

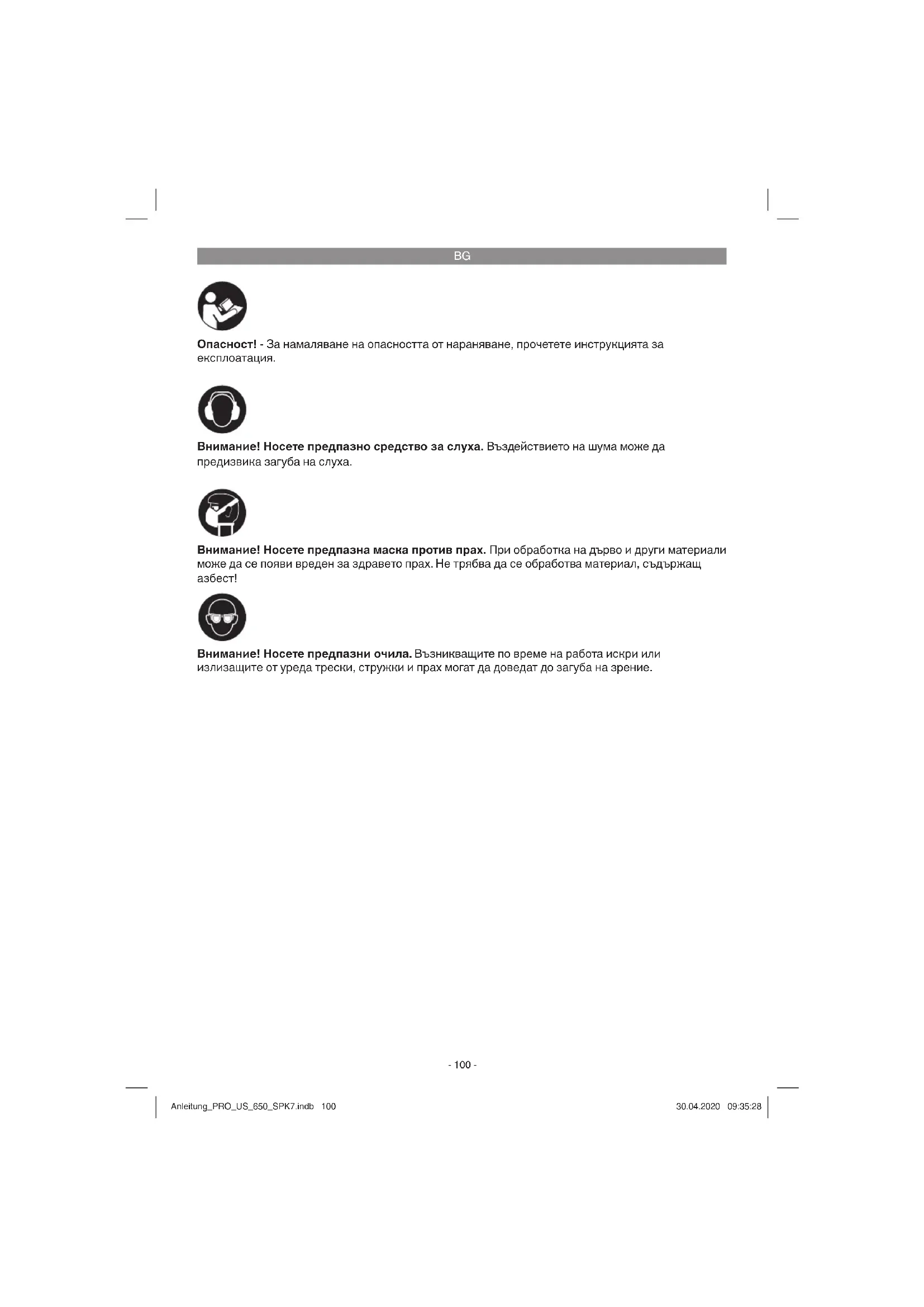

Опасност! - За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация.

Внимание! Носете предпазно средство за слуха. Въздействието на шума може да предизвика загуба на слуха.

Внимание! Носете предпазна маска против прах. При обработка на дърво и други материали може да се появи вреден за здравето прах. Не трябва да се обработка материал, съдържащ азбест!

Внимание! Носете предпазни очила. Възникващите по време на работа искри или излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение.

BG

Опасност!

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете уреда на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

Съответните инструкции за безопасност ще намерите в приложената брошура.

Предупреждение!

Прочетете всички инструкции за безопасност, инструкции, илюстрации и технически данни, които са приложени към този електроинструмент. Пропуски при спазването на следните инструкции могат да причинят електрически удар, пожар и/или тежки наранявания.

Съхранявайте указанията и инструкциите за безопасност на сигурно място за по-нататьшна употреба.

1 Вкл-/изключвател
2 Фиксиращ бутон
3 Регулиращо колело за предварително избиране на честотата на ходовете
4 Циркулярен диск
5 Циркулярна обувка
6 Държач на циркулярен диск
7 Блокиращ бутон за циркулярна обувка

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към

пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

• Отворете опаковката и внимателно извадете уреда от опаковката.
• Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).
• Проверете дали обемът на доставка е пълен.
• Проверете дали уредът и принадлежностите нямат повреди от транспортиране.
• По възможност запазете опаковката до изтичане на гаранционния срок.

Опасност!

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

Ръчният циркуляр е подходящ за рязане на прави линии в дърво, други дървесни материали и пластмаси.

Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят.

Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни дейности.

BG

4. Технически данни

Мрежово напрежение: ......230-240 V \~ 50 Hz
Необходима мощност: 650 W
Честота на ходовете: .....500-3000 мин ^-1
Височина на повдигане: 20 мм
Дълбочина на рязане дърво: 150 мм
Дълбочина на рязане желязо: ......10 мм
Максимална широчина на циркулярния диск: 1,4 мм
Клас на защита: ...... II/回
Тегло: 2,7 кг

Опасност!

Шум и вибрация

Стойностите за шум и вибрация са получени съгласно EN 62841.

Ниво на звуково налягане L_ A ..... 86,8 dB (A)

Носете защита за слуха.

Влиянието на шума може да причини загуба на слуха.

Общите стойности на трептения (векторна сума на трите посоки) получени съгласно EN 62841.

Рязане на дървени плоскости

(предна ръкохватка)

Стойност на емисия на трептения

a_b=16,083 m/c^2

Рязане на дървени плоскости (задна ръкохватка)

Стойност на емисия на трептения a_b=13,588 m/c^2

Рязане на дървени греди (предна ръкохватка)

Стойност на емисия на трептения a_h=16,345 m/c^2

Рязане на дървени греди (задна ръкохватка)

Стойност на емисия на трептения

a_b=13,813 m/c^2

Посочените общи стойности на вибрациите и посочените емисионни стойности на шума са измерени по стандартен процес на проверка и могат да се използват за сравняване на един електрически инструмент с друг;

Посочените общи стойности на вибрациите и посочените емисионни стойности на шума могат да се използват също и за предварителна оценка на натоварването.

Предупреждение:

Емисиите на вибрации и шум могат по време на действителното използване на електрическия инструмент да се отклоняват от зададените стойности, в зависимост от начина, по който се използва електрическия инструмент, по-специално, какъв вид детайл се обработка.

Ограничете образуването на шум и вибрацията до минимум!

• Използвайте само безупречно функциониращи уреди.
• Поддържайте и почиствайте уреда редовно.
• Пригодете начина си на работа спрямо уреда.
• Не претоварвайте уреда.
• Носете уреда при необходимост за проверка.
• Изключвайте уреда, ако не се използва.
  • Носете ръкавици.

Ограничавайте работното време!

При това трябва да се имат предвид всички работни цикли (например време, в което електрическият уред е изключен е такива, в които той е включен, но работи без натоварване).

Внимание!

Остатъчни рискове

Дори ако обслужвате този електрически инструмент съгласно предписанията, винаги съществуват остатъчни рискове. Могат да възникнат следните опасности във връзка с конструкцията и изпълнението на този електрически

BG

инструмент:

1. Увреждане на белите дробове, ако не се носи подходяща защитна маска против прах.
2. Увреждане на слуха, ако не се носи подходяща слухова защита.
3. Увреждания на здравето, резултиращи от вибрациите върху ръката, ако уредът се използва продължително време и не се води и поддържа както трябва.

Преди свързването се убедете, че данните върху типовата табелка отговарят на данните от мрежата.

Предупреждение!

Преди да предприемете настройки на уреда винаги издърпвайте мрежовия щепсел.

Преди всякакви работи по машината и при смяната на циркулярния диск изключвайте универсалния циркуляр и издърпвайте мрежовия щепсел от контакта. Завъртете пръстена (а) на държача на циркулярния диск (6), както е показано на фиг. 2, докато циркулярният диск (4) се прибута в шлица на държача на циркулярния диск (6). Сега отново освободете пръстена (а), пръстенът (а) би следвало отново да се върне в изходната позиция. Ако случаят не е такъв, то опитайте ръчно да завъртите пръстена (а) в изходната позиция.

Сега, посредством издърпване на циркулярния диск проверете, дали същият е здраво прихванат в държача.

5.2 Регулиране на циркулярната обувка (фиг. 3)

Предупреждение!

Издърпайте мрежовия щепсел.

За да настроите циркулярната обувка, натиснете блокирация бутон за циркулярна обувка (4) върху дясната страна (както се вижда по-долу), за да деблокирате циркулярната обувка (5). Настройте желаното разстояние и натиснете блокирация бутон за циркулярна обувка (7) върху лявата страна (както се вижда по-долу), за да блокирате

отново циркулярната обувка. Проверете стабилния стоеж на циркулярната обувка!

6. Обслужване

6.1 Вкл/изключвател (фиг. 1/поз. 1)

Включване:

Натиснете вкл-/изключвателя

Изключване:

Освободете вкл-/изключвателя

С помощта на фиксирация бутон (2) вкл-/изключвателят (1) може да се фиксира в работен режим. За да изключите, натиснете за кратко вкл-/изключвателя (1).

6.3 Електронно регулиране на честотата на ходовете

Чрез регулиращото колело (3) може да се настройва необходимата честота на ходовете.

Общите правила за скоростта на рязане при работи, свързани с рязане и обработка, са валидни също и тук.

Поставете универсалния циркуляр, както е показано на фиг. 4, върху материала за рязане. Включете универсалния циркуляр и прибутайте универсалния циркуляр срещу материала за рязане. Скоростта на рязане следва да се настройва спрямо материала.

7. Смяна на мрежовия

съединителен проводник

Опасност!

Ако мрежовият съединителен проводник на този уред се повреди, то той трябва да се смени от производителя или от неговата сервизна служба за обслужване на клиенти или от подобно квалифицирано лице, за да се избегнат излагания на опасност.

BG

8. Почистване, поддръжка и поръчка на резервни части

Опасност!

Преди всички дейности по почистване издърпвайте щепсела.

8.1 Почистване

• По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.
  • Препоръчваме Ви да почиствате уреда директно след всяка употреба.
• Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроуреда увеличава риска от електрически удар.

8.2 Въгленови четки

При прекомерно образуване на искри въгленовите четки да се проверят от електроспециалист.

Опасност! Въгленовите четки трябва да се подменят само от електроспециалист.

8.3 Поддръжка

Във вътрешността на уреда няма други части, които изискват поддръжка.

8.4 Поръчване на резервни части и оборудване:

При поръчката на резервни части трябва да се посочат следните данни:

• Вид на уреда
• Артикулен номер на уреда
• Идентификационен номер на уреда
- Номер на резервна част на необходимата резервна част

Актуални цени и информация ще намерите на www.isc-gmbh.info

9. Екологосъобразно отстраняване и рециклиране

Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

10. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 °C. Съхранявайте електрическия инструмент в оригиналната му опаковка.

BG

Само за страни от ЕС

Не изхвърляйте електроинструментите при битовите отпадъци!

Съгласно Европейската директива 2012/19/ЕО за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба.

Алтернатива за рециклиране по отношение на призива за връщане:

Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост.

Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти.

Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК ГмбХ/.

Запазено е правото за извършване на технически промени

BG

Информация относно обслужването

Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервисни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи.

Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи.

Категория Пример
Износващи се части*	Въгленови четки
Консумативни материали/консумативи*	Режещи ленти
Липсващи части

* Не се включват задължително в доставения комплект!

При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

• Уредът работил ли е вече или дефектът се е проявил в самото начало?
- Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?
• Според Вас в какво се състои дефектът на уреда (основна индикация)?
Опишете дефекта.

BG

Гаранционна карта

Уважаеми клиенти,

нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервисна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда. Относно предявяването на гаранционни претенции е в сила следното:

1. Гаранционните условия се отнасят само за потребители, тоест за физически лица, които няма да използват уреда нито за производствени цели, нито за друг вид самостоятелна дейност. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване.

- Щети по уреда, възникнали вследствие на непозволена или профессионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане).

- Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

1. Гаранционният период възлиза на 60 месеца и започва да тече от датата на покупка на уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно обслужване на място.

2. За да предявите гаранционна претенция, трябва да регистрирате повредения уред на www.isc-gmbh.info. Подгответе касовата бележка или други документи, удостоверяващи покупката на уреда. Уреди, които бъдат изпратени без съответните документи или без фабрична табелка, няма да бъдат взети под внимание за гаранционно обслужване поради невъзможност за идентифицирането им. След като нашият гаранционен сервис установи повредата, веднага ще Ви изпратим поправения уред или нов уред.

По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба.
