PRO-US 650 - Sag Toolson - Gratis bruksanvisning og manual

Produkttype	Universalsag (stikksag)
Merke	Toolson
Modell	PRO-US 650
Opptatt effekt	650 W
Nettspenning	230-240 V ~ 50 Hz
Slagantall	500-3000 min⁻¹ (elektronisk justerbar)
Slaghøyde	20 mm
Skjæredybde (tre)	150 mm
Skjæredybde (jern)	10 mm
Maksimal bladbredde	1,4 mm
Beskyttelsesklasse	II / ☐
Vekt	2,7 kg
Lydtrykknivå (LpA)	86,8 dB(A) (K=3 dB)
Lydeffektnivå (LwA)	97,8 dB(A) (K=3 dB)
Vibrasjon (fremre håndtak, tre)	16,083 m/s² (K=1,5 m/s²)
Vibrasjon (bakre håndtak, tre)	13,588 m/s² (K=1,5 m/s²)
Bladtype	Universalsagblad (1/4 omdreining skaft)
Bladskifte	Uten verktøy: vri ringen, sett inn bladet, slipp
Sålejustering	Ja, med sidefeste knapp
Bryterlås	Ja, låseknapp for kontinuerlig drift
Vanlige materialer	Tre, jern, ikke-jernholdige metaller, plast
Rengjøring	Fuktig klut og mild såpe; ingen aggressive produkter
Vedlikehold	Kontroll av kullbørster av fagperson
Garanti	60 måneder (betingelser: ikke-profesjonell bruk)

Ofte stilte spørsmål - PRO-US 650 Toolson

Hvordan bytter jeg sagbladet på Toolson PRO-US 650?

Koble først fra apparatet. Vri ringen ved bladholderen (6) til bladet glir inn i sporet. Slipp ringen: den skal gå tilbake til utgangsposisjon. Kontroller festet ved å dra i bladet. Ingen verktøy er nødvendig.

Hvordan justerer jeg sålen på sagen?

Koble fra sagen. Trykk på sålens festeknapp (7) på høyre side (sett nedenfra) for å låse opp. Still inn ønsket klaring, trykk deretter på knappen på venstre side for å låse. Forsikre deg om at sålen er godt festet.

Hvilke materialer kan jeg sage med PRO-US 650?

Denne universalsagen er designet for å sage tre (opptil 150 mm tykkelse), jern (opptil 10 mm), ikke-jernholdige metaller og plast. Bruk riktig blad for hvert materiale.

Hva er de viktigste sikkerhetsinstruksjonene?

Bær alltid hørselvern (lydnivå opptil 97,8 dB(A)), støvmaske og vernebriller. Arbeid ikke med asbest. Les alle medfølgende sikkerhetsinstruksjoner.

Hvordan rengjør jeg sagen etter bruk?

Koble fra apparatet. Rengjør ventilasjonssporene og huset med en ren klut eller lavtrykks trykkluft. Bruk en fuktig klut med litt mild såpe; unngå aggressive produkter og vann inne i apparatet.

Når må kullbørstene skiftes?

Hvis børstene produserer for mye gnister, få dem kontrollert av en spesialisert elektriker. Bare en fagperson kan skifte dem. Det er ingen andre deler som krever vedlikehold inni.

Strømledningen er skadet, hva gjør jeg?

Ikke bruk den. Få strømledningen skiftet av produsenten, deres serviceavdeling eller en kvalifisert person for å unngå elektrisk risiko.

Hvordan kaster jeg sagen når den er uttjent?

Ikke kast apparatet i husholdningsavfallet (WEEE-direktivet). Lever det på en egnet innsamlingsstasjon eller spør din kommune. Emballasjen av resirkulerbare materialer kan sorteres.

Hva er garantiens varighet?

Garantien er på 60 måneder fra kjøpsdato, for ikke-profesjonell bruk. For å gjøre krav gjeldende, registrer feilen på www.isc-gmbh.info med kjøpsbevis.

Hva er lydnivået til sagen og hvordan beskytte seg?

Lydtrykknivået er 86,8 dB(A) og lydeffektnivået er 97,8 dB(A). Bruk alltid hørselvern for å unngå hørselstap. Begrens eksponeringstiden.

BRUKSANVISNING PRO-US 650 Toolson

3. Formålsbestemt anvendelse

Samlede svingningstal (vektorsum for tre retninger) beregnet i henhold til EN 62841.

6.4 Anvendelse som stiksav (fi g. 4)

8. Rengøring, vedligeholdelse og reservedelsbestilling

Fare!

9. Bortskaff else og genanvendelse

Recycling-alternativ til tilbagesendelse:

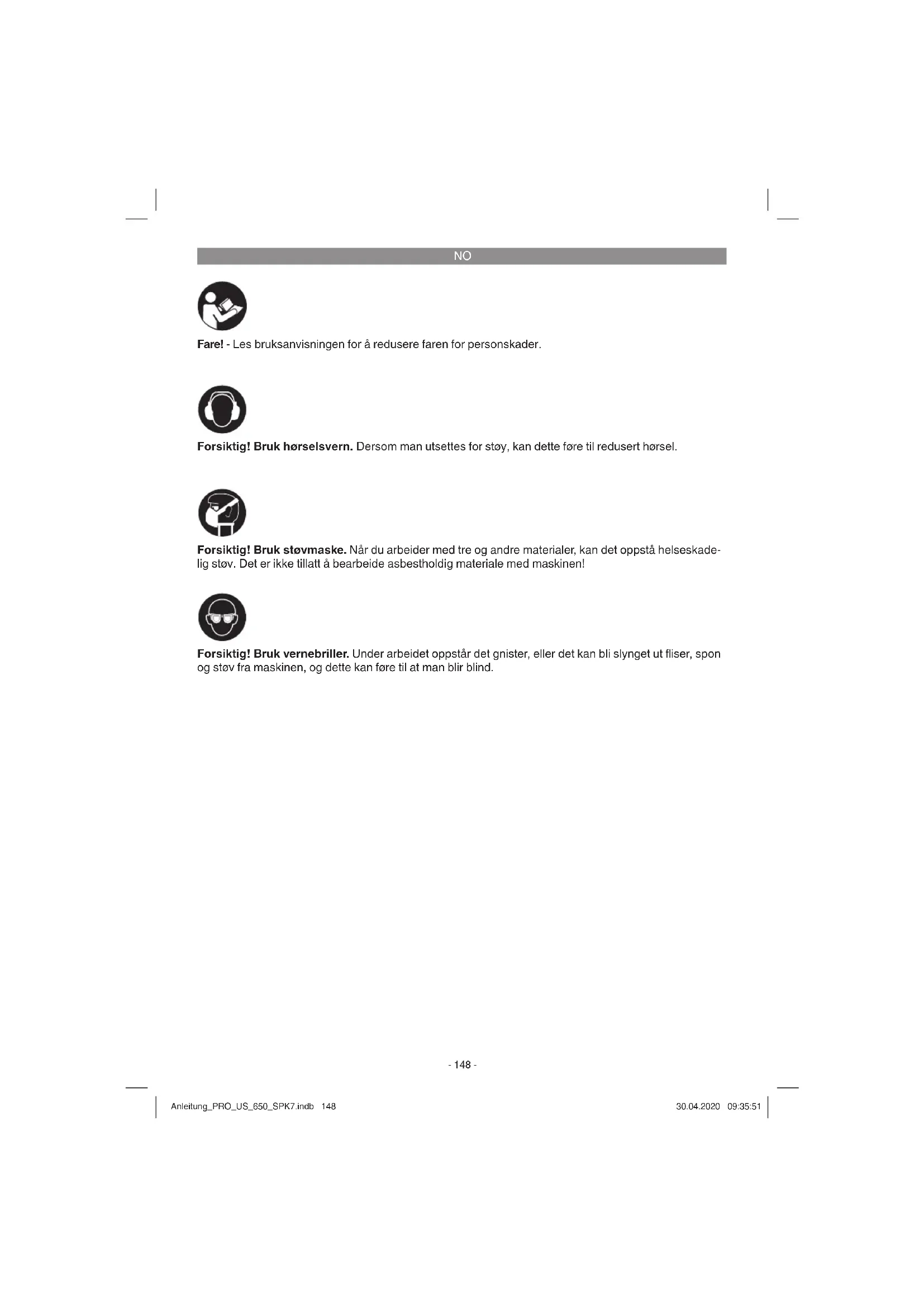

Fare! - Les bruksanvisningen for å redusere faren for personskader.

Forsiktig! Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel.

Forsiktig! Bruk støvmaske. Når du arbeider med tre og andre materialer, kan det oppstå helseskadelig støv. Det er ikke tillatt å bearbeide asbestholdig materiale med maskinen!

Forsiktig! Bruk vernebriller. Under arbeidet oppstår det gnister, eller det kan bli slynget ut fliser, spon og støv fra maskinen, og dette kan føre til at man blir blind.

NO

Fare!

Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Les gjennom alle sikkerhetsinstrukser, veiledninger, illustrasjoner og tekniske data som følger med dette elektroverktøyet. Dersom du gjør feil og ikke overholder veiledningene nedenfor, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

2. Beskrivelse av maskinen og innholdet i leveransen

2.1 Beskrivelse av maskinen (fi gur 1+3)

1 PÅ/AV-bryter
2 Låseknapp
3 Reguleringshjul for forvalg av slaghastighet
4 Sagblad
5 Fotplate
6 Sagbladfeste
7 Fastspenningsknapp for fotplate

2.2 Inkludert i leveransen

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt bak i veiledningen.

- Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.

• Fjern forpakningsmaterialet og forpaknings- og transportsikringene (hvis for hånden).
  • Kontroller at leveringen er komplett.
• Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
• Oppbevar om mulig emballasjen til garantitiden er utløpt.

Fare!

Maskinen og forpakningsmaterialet er ikke leketøy for barn! Barn må ikke leke med plastposene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

• Universalsag
  Sagblad
  • Oversettelse av original bruksanvisning
  • Sikkerhetsinstrukser

3. Formålstjenlig bruk

Universalsagen er beregnet på saging av tre, jern, jernfrie metaller og kunststoff er ved hjelp av passende sagblad.

Maskinen skal kun brukes til arbeider den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ansvarlig.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

NO

4. Tekniske data

Nettspenning: 230-240 V\~50 Hz

Opptatt eff ekt: 650 W

Slaghastighet: 500-3000 min ^-1

Slaghøyde: 20 mm

Skjæredybde tre: 150 mm

Skjæredybde jern: 10 mm

Maksimal sagbladbredde: 1,4 mm

Støy- og vibrasjonsverdiene ble målt i samsvar med EN 62841.

Lydtrykknivå L _pA 86,8 dB (A)

Usikkerhet K_pA .....3 dB

Lydeff ektnivå L_WA 97,8 dB (A)

Usikkerhet K _WA 3 dB

Bruk hørselsvern.

Dersom man utsettes for støy, kan dette føre til redusert hørsel.

Samlede verdier for vibrasjon (vektorsum for tre retninger) målt i samsvar med EN 62841.

Saging av treplater

(fremre håndtak)

Emisjonsverdi for vibrasjoner a_n=16,083 m/s^2

Usikkerhet K = 1,5 m/s²

Saging av treplater

(bakre håndtak)

Emisjonsverdi for vibrasjoner a_n=13,588 m/s^2

Usikkerhet K = 1,5 m/s²

Saging av trebjelker

(fremre håndtak)

Emisjonsverdi for vibrasjoner a_n=16,345 m/s^2

Usikkerhet K = 1,5 m/s²

Saging av trebjelker

(bakre håndtak)

Emisjonsverdi for vibrasjoner a_n=13,813 m/s^2

Usikkerhet K = 1,5 m/s²

De angitte totale vibrasjonsverdiene og de angitte støyemisjonsverdiene ble målt i samsvar med en standardisert kontrollmetode og kan brukes til å sammenligne et elektroverktøy med et annet.

De angitte totale vibrasjonsverdiene og de angitte støyemisjonsverdiene kan også brukes til en foreløpig vurdering av belastningen.

Advarsel:

Vibrasjons- og støyemisjonene kan under faktisk bruk av elektroverktøyet avvike fra de angitte verdiene, avhengig av hvordan elektroverktøyet brukes, og særlig av hvilken type arbeidsstykke som bearbeides med det.

Begrens støyutviklingen og vibrasjonene til et minimum!

• Bruk bare forskriftsmessige maskiner uten skader.
• Vedlikehold og rengjør maskinen med jevne mellomrom.
• Tilpass din arbeidsmåte maskinen.
  • Overbelast ikke maskinen.
  • Sørg ved behov for å få maskinen undersøkt.
  • Slå av maskinen när den ikke er i bruk.
• Brukhansker.

Begrens arbeidstiden!

I denne forbindelse skal det tas hensyn til alle andelene av driftssyklusen (for eksempel tidsrom hvor elektroverktøyet er slått av, og tidsrom hvor det er slått på, men går uten belastning).

Forsiktig!

Resterende risikoer

Selv om du bruker dette elektroverktøyet forskriftsmessig, vil det alltid fi nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av dette elektroverktøyet:

1. Lungeskader dersom man ikke bruker en egnet støvmaske.
2. Hørselsskader dersom man ikke bruker egnet hørselsvern.
3. Helseskader som kan resultere av vibrasjønene som hånd/arm belastes med, dersom maskinen brukes over et lengre tidsrom, eller dersom den ikke brukes og vedlikeholdes forskriftsmessig.

NO

5. Før igangsetting

Før du tilkopler maskinen, må du kontrollere at opplysningene på merkeplaten stemmer overens med tilsvarende opplysninger for nettet.

Advarsel!

Trekk alltid ut nettpluggen før du utfører innstillinger på maskinen.

5.1 Sagbladskift (fi gur 2)

Før alle arbeider på maskinen og ved utskiftning av sagbladet skal universalsagen slås av og nettpluggen trekkes ut av stikkontakten. Drei på ringen (a) på sagbladfestet (6), som vist på fi gur 2, helt til sagbladet (4) kan skyvesinn i slissen i sagbladfestet (6). Slipp deretter ringen (a) løs igjen. Ringen (a) skal da vende tilbake til utgangsstillingen igjen. Dersom dette ikke skjer, må du forsøke å dreie ringen (a) tilbake til utgangsstilling for hånd.

Trekk deretter i sagbladet for å kontrollere at det holdes forsvarlig fast i festet.

5.2 Justering av fotplaten (fi gur 3) Advarsel!

Når du skal justere fotplaten, må du trykke på fastspenningsknappen for fotplaten (7) på høyre side (sett fra undersiden) for å løsne fotplaten (5). Still inn ønsket avstand og trykk på fastspenningsknappen for fotplaten (7) på venstre side (sett fra undersiden) for å låse fotplaten igjen. Kontroller at fotplaten sitter forsvarlig fast!

6. Betjening

6.1 PÅ/AV-bryter (fi gur 1/pos. 1)

Slå på:

Trykk PÅ/AV-bryteren

Slå av:

Slipp løs PÅ/AV-bryteren

6.2 Fastspenningsknapp (fi gur 1/pos. 2)

PÅ/AV-bryteren (1) kan låses med fastspenningsknappen (2) under drift. Trykk PÅ/AV-bryteren (1) kort inn for å deaktivere.

De allmenne reglene for skjærehastighet under avsponende arbeider gjelder også her.

6.4 Bruk som stikksag (fi gur 4)

Sett universalsagen på materialet som skal sages i samsvar med fi gur 4. Slå universalsagen på og skyv universalsagen mot materialet som skal sages. Skjærehastigheten skal tilpasses materialet.

7. Utskiftning av nettkabelen

Fare!

Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsentens kundeservice eller tilsvarende kvalifi sert person, slik at risikoer unngås.

8. Rengjøring, vedlikehold og bestilling av reservedeler

Fare!

Trekk alltid ut nettpluggen när det skal utføres rengjøringsarbeider.

8.1 Rengjøring

• Hold sikkerhetsinnretningene, ventilasjonsåpningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.
• Vi anbefaler å rengjøre maskinen omgående etter bruk.
• Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høynet risiko for elektrisk støt.

8.2 Kullbørster

Dersom gnistdannelsen er for stor, må du be en autorisert elektriker kontrollere kullbørstene. Fare! Kullbørstene skal bare skiftes ut av en autorisert elektriker.

8.3 Vedlikehold

Det befi nner seg ingen deler som kan vedlikeholdes inne i maskinen.

NO

8.4 Bestilling av reservedeler og tilbehør:

Når man bestiller reservedeler, bør følgende opplysninger angis:

• Maskintype
  • Maskinens artikkelnummer
  • Maskinens identnummer
• Reservedelsnummeret til den nødvendige reservedelen

Du fi nner aktuelle priser og informasjon under www.isc-gmbh.info

9. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretslopet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbehandling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

10. Lagring

Lagre maskinen og tilbehøret på et mørkt, tørt og frostfritt sted som ikke er tilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C. Oppbevar elektroverktøyet i originalemballasjen.

NO

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.

Recycling-alternativ til oppfordring om returnering:

Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette.

Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette.

Med forbehold om tekniske endringer

NO

Serviceinformasjon

Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.

Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.

Kategori Eksempel
Slitedeler* Kullbørster
Forbruksmateriale/ forbruksdeler* Sagblader
Manglende deler

Ved mangler eller feil ber vi deg registrere feilen på internettadressen: www.isc-gmbh.info. Sørg for å gi en nøyaktig beskrivelse av feilen, og svar i denne forbindelse alltid på følgende spørsmål:

• Virket maskinen noen gang, eller var den defekt helt fra start av?
• Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?
  • Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?
  Beskriv denne feilfunksjonen.

NO

Garantidokument

Kjære kunde!

Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til forhandleren hvor du kjøpte maskinen. Følgen-de vilkår gjelder for å gjøre gjeldende garantikrav:

1. Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virksomhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produsent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.

- Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelastning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).

- Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

1. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.

2. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som dokumenterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.

Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.
