K 5 UM - Vysokotlakový čistič Kärcher - Bezplatný návod na obsluhu

Typ produktu	Vysokotlakový čistič
Značka	Kärcher
Model	K 5 UM
Napätie	220-240 V ~50-60 Hz
Príkon	2,1 kW
Pracovný tlak	12 MPa
Maximálny prípustný tlak	14,5 MPa
Menovitý prietok vody	6,7 l/min
Maximálny prietok vody	8,3 l/min
Prietok čistiaceho prostriedku	0,3 l/min
Max. prívodný tlak	1,2 MPa
Max. teplota prívodu	40 °C
Max. výška nasávania	0,5 m
Rozmery (D × Š × V)	310 × 336 × 860 mm
Prevádzková hmotnosť	9,5 kg
Trieda ochrany	II
Stupeň krytia	IPX5
Hladina akustického tlaku LpA	79 dB(A)
Hladina akustického výkonu LWA	95 dB(A)
Bezpečnostné zariadenia	Hlavný vypínač, poistka rukoväte pištole, poistný ventil s tlakovým spínačom, motorový istič
Hlavné funkcie	Vysoký tlak, nízky tlak s čistiacim prostriedkom, rotačná kefa, pena tryska
Príslušenstvo v cene	Vario Power tryska, Rotabuse tryska, rotačná kefa, pena tryska, nádrž na čistiaci prostriedok
Odporúčaná údržba	Pravidelné čistenie sitka na prívode vody a filtra čistiaceho prostriedku
Určenie použitia	Súkromné čistenie strojov, vozidiel, budov, fasád, terás, záhradného náradia
Záruka	Podľa podmienok v krajine, kontaktujte predajcu alebo autorizovaný servis

Často kladené otázky - K 5 UM Kärcher

Ako odvzdušniť prístroj pred prvým použitím?

Pred použitím otvorte vodovodný kohútik, prepínač nastavte na I/ON, odomknite rukoväť pištole a potiahnite páku. Nechajte vodu tiecť bez trysky maximálne 2 minúty, kým neprestanú vychádzať bubliny. Uvoľnite páku a zaistite.

Čo robiť, ak prístroj nedosahuje tlak?

Skontrolujte nastavenie tlaku na tryske (otočte na HARD). Uistite sa, že prívod vody je dostatočný (min. 9 l/min). Vyčistite sitko na prívode vody kliešťami. V prípade potreby odvzdušnite prístroj bez vysokotlakovej hadice.

Ako vyčistiť sitko na prívode vody?

Vypnite prístroj a odpojte zástrčku. Odpojte vodovodnú prípojku, vyberte sitko plochými kliešťami, vyčistite ho pod tečúcou vodou a vložte naspäť. Dávajte pozor, aby ste sitko nepoškodili.

Je možné nasávať vodu z nádrže alebo rybníka?

Áno, so sacou súpravou Kärcher (príslušenstvo). Maximálna výška nasávania je 0,5 m. Naplňte saciu hadicu vodou, naskrutkujte ju na vodovodnú prípojku prístroja a ponorte ju do zdroja. Potom prístroj odvzdušnite.

Aký typ čistiaceho prostriedku použiť a ako?

Používajte iba schválené čistiace prostriedky Kärcher. Nalejte roztok do nádrže (dodržte dávkovanie). Použite trysku Vario Power v polohe SOFT pre nízky tlak. Nastriekajte na suchý povrch, nechajte pôsobiť, potom opláchnite vysokým tlakom.

Ako skladovať prístroj v zime, aby nedošlo k zamrznutiu?

Úplne vypustite vodu z prístroja: spustite ho bez vysokotlakovej hadice a bez prívodu vody maximálne 1 minútu. Uskladnite prístroj a príslušenstvo na mieste chránenom pred mrazom. Vyčistite aj filter čistiaceho prostriedku.

Čo robiť v prípade úniku vody z prístroja?

Malý únik môže byť normálny. Ak je únik výrazný, vypnite prístroj, odpojte ho a kontaktujte autorizovaný servis Kärcher.

Ako vymeniť trysku alebo dýzu?

Uvoľnite páku rukoväte pištole a zaistite ju. Vyberte trysku otočením o 90° a potiahnutím. Vložte novú trysku a zaistite ju otočením o 90° až do zacvaknutia.

Akú bezpečnú vzdialenosť dodržať od natretých povrchov?

Dodržujte vzdialenosť aspoň 30 cm medzi tryskou a natretými povrchmi, aby ste predišli poškodeniu. Pre citlivé povrchy použite trysku Vario Power v polohe SOFT.

Ako používať rotačnú kefu?

Vložte rotačnú kefu do rukoväte pištole a zaistite ju otočením o 90°. Uistite sa, že je bez nečistôt, aby ste predišli poškriabaniu povrchu. Je obzvlášť vhodná na čistenie áut.

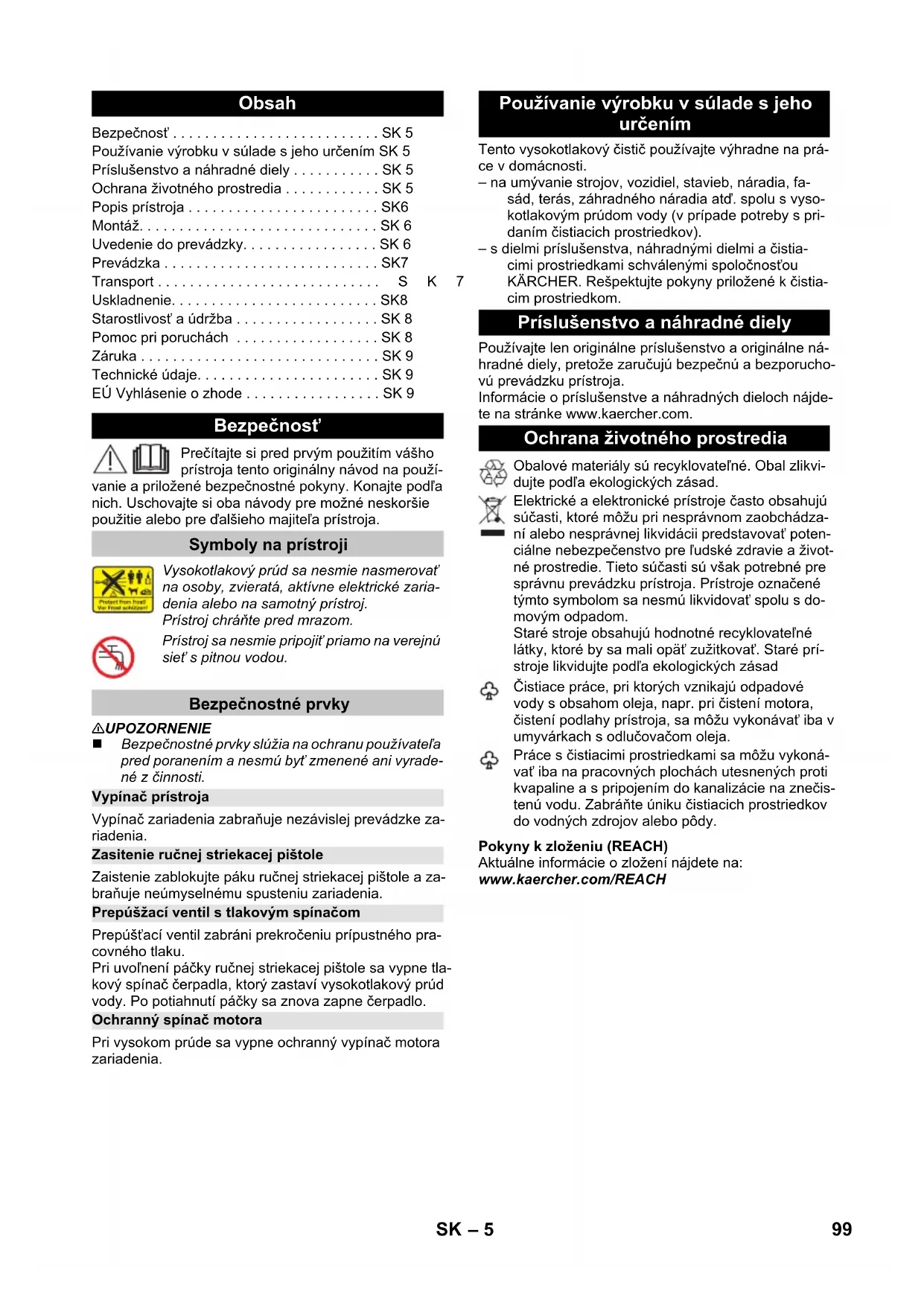

NÁVOD NA OBSLUHU K 5 UM Kärcher

Používanie výrobku v súlade s jeho určením SK 5

Príslušenstvo a náhradné diely ..... SK 5

Ochrana životného prostredia . . . . . . . . . . SK 5

Popis prístroja .... SK6

Montáž. SK 6

Uvedenie do prevádzky. . . . . . . . . . . . . . . . . . SK 6

Prevádzka....SK7

Transport S

Uskladnenie.... SK8

Starostlivost' a údržba . . . . . . . . . . . . . . . . . . . . . . . . SK 8

Prečítajte si pred prvým použitím vášho prístroja tento originálny návod na použí- vanie a priložené bezpečnostné pokyny. Konajte podľa nich. Uschovajte si oba návody pre možné neskoršie použitie alebo pre d’alšieho majitel’a prístroja.

Symboly na prístroji

Vysokotlakový prúd sa nesmie nasmerovať na osoby, zvieratá, aktívne elektrické zariadenia alebo na samotný prístroj.

Prístroj chráňte pred mrazom.

Prístroj sa nesmie pripojit' priamo na verejnú siet's pitnou vodou.

Bezpečnostné prvky

⚠UPOZORNENIE

Bezpečnostné prvky slúžia na ochranu používatel'a pred poranením a nesmú byt' zmenené ani vyradené z činnosti.

Vypínač prístroja

Vypínač zariadenia zabraňuje nezávislej prevádzke za- riadenia.

Zasitenie ručnej striekacej pištole

Zaistenie zablokujte páku ručnej striekacej pištole a zabraňuje neúmyselnému spusteniu zariadenia.

Prepúšžací ventil s tlakovým spínačom

Prepúšťací ventil zabráni prekročeniu prípustného pracovného tlaku.

Pri uvoľnení páčky ručnej striekacej pištole sa vypne tlakový spínač čerpadla, ktorý zastaví vysokotlakový prúd vody. Po potiahnutí páčky sa znova zapne čerpadlo.

Pri vysokom prúde sa vypne ochranný vypínač motora zariadenia.

Používanie výrobku v súlade s jeho určením

– na umývanie strojov, vozidiel, stavieb, náradia, fasád, terás, záhradného náradia atd. spolu s vysokotlakovým prúdom vody (v prípade potreby s pridaním čistiacich prostriedkov).

– s dielmi príslušenstva, náhradnými dielmi a čistiacimi prostriedkami schválenými spoločnosťou KÄRCHER. Rešpektujte pokyny priložené k čistiacim prostriedkom.

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože zaručujú bezpečnú a bezporuchovú prevádzku prístroja.

Informácie o príslušenstve a náhradných dieloch nájde- te na stránke www.kaercher.com.

Ochrana životného prostredia

Obalové materiály sú recyklovatel'né. Obal zlikvidujte podl'a ekologických zásad.

Elektrické a elektronické prístroje často obsahujú súčasti, ktoré môžu pri nesprávnom zaobchádzaní alebo nesprávnej likvidácii predstavovat potenciálne nebezpečenstvo pre l'udské zdravie a životné prostredie. Tieto súčasti sú však potrebné pre správnu prevádzku prístroja. Prístroje označené týmto symbolom sa nesmú likvidovat' spolu s domovým odpadom.

Staré stroje obsahujú hodnotné recyklovateľné látky, ktoré by sa mali opäť zužitkovat'. Staré prístroje likvidujte podľa ekologických zásad

Čistiace práce, pri ktorých vznikajú odpadové vody s obsahom oleja, napr. pri čistení motora, čistení podlahy prístroja, sa môžu vykonávať iba v umyvárkach s odlučovačom oleja.

Práce s čistiacimi prostriedkami sa môžu vykonávať iba na pracovných plochách utesnených proti kvapaline a s pripojením do kanalizácie na znečistenú vodu. Zabráňte úniku čistiacich prostriedkov do vodných zdrojov alebo pôdy.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

Rozsah dodávky zariadenia (v závislosti od modelu) je znázornený na obale. Tento návod na obsluhu popisuje všetky možné voliteľné vybavenia.

llustrácie – pozri na strane 2

1 Prípojka vody so zabudovaným sitkom

2 Spojovací diel na pripojenie prívodu vody

3 Rýchlospojka pre vysokotlakovú hadicu

4 Vysokotlaková prípojka

5 Vypínač zariadenia „0/OFF“ / „I/ON“

7 Uloženie ručnej striekacej pištole

8 Sacia hadica čistiaceho prostriedku

9 Prenosný držiak

10 Uloženie trysky

11 Prípojka siete so siet'ovou zástrčkou

12 Prepravné koliesko

13 Ručná striekacia pištol'

14 Zaistenie ručnej striekacej pištole

15 Tlačidlo na odpojenie vysokotlakovej hadice od ručnej striekacej pištole.

16 Vysokotlaková hadica

17 Tryska s reguláciou tlaku (Vario Power)

Na najčastejšie čistiace práce Pracovný tlak sa môže postupne zvyšovať zo „SOFT“ po „HARD“. Pre prestavenie pracovného tlaku uvoľnite páku vysokotlakovej pištole a pracovný nadstavec otočte do požadovanej polohy. Vhodná na prácu s čistiacim prostriedkom.

\* Volitel'né

18 Prúdnica s frézou na nečistoty

Pri silnom znečistení

19 Rotujúca umývacia kefa

Mimoriadne vhodná na čistenie automobilov.

Čistiaci prostriedok sa nasáva zo zásobníka a vytvára sa silná pena s obsahom čistiaceho prostiedku.

Dodatočne sa vyžaduje

Tkaninou vystužená vodná hadica s bežnou obchodnou spojkou.

– Priemer najmenej 1/2" (13 mm)

– Dížka najmenej 7,5 m

Montáž

Ilustrácie – pozri na strane 3

→ Obrázky A F

Pred uvedením zariadenia do prevádzky namontujte dielce vol'ne priložené k zariadeniu.

→ Rýchlospojku pre vysokotlakovú hadicu naskrutkujte na vysokotlakovú prípojku.

→ Obrázok G

Vysokotlakovú hadicu zasuňte do ručnej striekacej pištole tak, aby bolo počuť, ako zapadne na svoje miesto.

Upozornenie: Dbajte na správne nastavenie prípojky.

Uvedenie do prevádzky

→ Prístroj postavte na rovnú plochu.

→ Vysokotlakovú hadicu zasuňte do rýchlospojky tak, aby bolo počut', ako zapadne na svoje miesto.

Upozornenie: Dbajte na správne nastavenie prípojky.

→ Zasuňte sietovú zástrčku do zásuvky.

Napájanie vodou

Pripojovacie parametre sa uvádzajú na typovom štítku a v technických údajoch.

POZOR

Nečistoty vo vode môžu poškodit' vysokotlakové čerpadlo a príslušenstvo. Na ochranu sa odporúča použitie vodného filtra spoločnosti KÄRCHER (špeciálne príslušenstvo, objednávacie číslo 4.730-059).

Napájanie vodou z vodovodu

→ Nasuňte prívodnú hadicu vody na spojku na prípojke vody.
→ Pripojte hadicu k napájaniu vodou.
→ Úplne otvorte vodovodný kohút.

Nasávanie vody z otvorených nádrží

Upozornenie: Max. výška nasávania je 0,5 m.

Toto vysokotlakové čistiace zariadenie je spolu so sacou hadicou spoločnosti KÄRCHER so spätným ventilom (špeciálne príslušenstvo, objednávacie číslo

2.643-100) vhodné na odsávanie povrchovej vody napr. z nádrží na dažďovú vodu alebo rybníkov (maximálnu nasávaciu výšku nájdete v technických údajoch).

→ Odstráňte spojku vodnej prípojky.
→ Naplňte nasávaciu hadicu vodou.
→ Na prípojku vody naskrutkujte vysávaciu hadicu prístroja a zaveste na zdroj vody (napríklad zásobník dažďovej vody).

Pred prevádzkou zariadenie odvzdušnite.

→ Zapnite zariadenie „I/ZAP“.
→ Uvol'nite páku ručnej striekacej pištole.
→ Potiahnutím páky sa zariadenie zapne.
→ Nechajte bežat' prístroj (max. 2 minúty), kým nezačne unikať voda bez bubliniek z ručnej pištole.
→ Uvol'nite páčku ručnej striekacej pištole.

Upozornenie: Ak sa páka opät' uvol'ní, zariadenie sa opät' vypne. Vysoký tlak zostáva v systéme zachovaný.

→ Uzavrite páku ručnej striekacej pištole.

Prevádzka

POZOR

Chod na sucho viac ako 2 minúty spôsobí poškodenie vysokotlakového čerpadla. Ak prístroj do 2 minút nevytvorí tlak, vypnite prístroj a postupujte podľa pokynov uvedených v kapitole „Pomoc v prípade porúch“.

Prevádzka s vysokým tlakom

⚠UPOZORNENIE

Pri činnostiach s umývacou kefou musí byť kefa bez nečistoty a iných častíc.

Upozornenie: V prípade potreby je možné pri práci s čistiacim prostriedkom používať aj umývaciu kefu.

Prevádzka s čistiacim prostriedkom

Upozornenie: Čistiaci prostriedok možno primiešavať iba pri nízkom tlaku.

⚠NEBEZPEČENSTVO

Pri používaní čistiacich prostriedkov musíte rešpektovat dátový bezpečnostný list výrobcu čistiacich prostriedkov, hlavne pokyny k osobnej ochrannej výbave.

→ Nádrž čistiaceho prostriedku naplňte roztokom čistiaceho prostriedku (dodržte údaj o dávkovaní uvedený na nádobe čistiaceho prostriedku).
→ Nádrž na čistiaci prostriedok uzavrite pomocou ve-ka.
→ Nádrž čistiaceho prostriedku nechajte zapadnút na svoje miesto v zariadení.
→ Používajte trysku s reguláciou tlaku (Vario Power).
Pracovný nadstavec otočte v smere „SOFT“ až po doraz.

Upozornenie: Tým sa pri prevádzke primiešava roztok čistiaceho prostriedku do prúdu vody.

Odporúčaný spôsob čistenia

→ Nastriekajte malé množstvo čistiaceho prostriedku na suchý povrch a nechajte pôsobit' (nevysušit').
→ Rozpustenú nečistotu odstráňte prúdom vysokého tlaku vody.

Volitel'né

Penová hubica

Prerušenie prevádzky

→ Uvolnite páčku ručnej striekacej pištole.
→ Uzavrite páku ručnej striekacej pištole.
→ Ručnú striekaciu pištol' zasuňte do úložného priestoru, ktorý je pre ňu vyhradený.
→ Pri dlhších prestávkach pri práci (viac ako 5 minút) vypnite zariadenie vypínačom „0/OFF“.

Ukončenie prevádzky

⚠UPOZORNENIE

Vysokotlakovú hadicu odpojte len od ručnej striekacej pištole alebo zariadenia, ak nie je v systéme žiadny tlak.

→ Po ukončení prác s čistiacim prostriedkom: Pre-vádzkujte na vypláchnutie dočista prístroj asi 1 minútu.
→ Uvol'nite páčku ručnej striekacej pištole.
→ Zariadenie vypnite „0/VYP“.
→ Vytiahnite zástrčku zo zásuvky.
→ Vodovodný kohút uzavrite.
→ Zatlačte páku ručnej striekacej pištole a tým spustíte ešte existujúci tlak v systéme.
→ Uzavrite páku ručnej striekacej pištole.
→ Zariadenie odpojte od vodovodnej prípojky.

Transport

⚠UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia!

Pri prepravovaní prístroja zohl'adnite jeho hmotnost'.

Ručná preprava

→ Prístroj t'ahajte za prepravnú rukovät'.

Preprava vo vozidlách

→ Prístroj zaistite proti zošmyknutiu a prevráteniu.

Uskladnenie

⚠UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia!

Pri uskladnení prístroja zohl'adnite jeho hmotnost'.

Uskladnenie prístroja

Pred dlhším skladovaním, napr. v zime, dodatočne zohl'adnite pokyny uvedené v kapitole Ošetrovanie.

→ Prístroj postavte na rovnú plochu.
→ Teleso rýchlospojky pre vysokotlakovú hadicu za- tlačte v smere šípky a vysokotlakovú hadicu vytiah- nite.
→ Stlačte odpojovacie tlačidlo ručnej striekacej pištole a vysokotlakovú hadicu odpojte od ručnej striekacej pištole.
→ Ručnú striekaciu pištol' zasuňte do úložného priestoru, ktorý je pre ňu vyhradený.
→ Uložte sieťový kábel, vysokotlakovú hadicu a príslušenstvo do zariadenia.

Ochrana proti zamrznutiu

POZOR

Prístroje a príslušenstvo, ktoré nie sú úplne vyprázdne- né, môžu byť poškodené mrazom. Vyprázdnite úplne prístroj a príslušenstvo a chráňte ich pred mrazom.

→ Zo zariadenia vypustite všetku vodu: Zapnite zariadenie bez pripojenej vysokotlakovej hadice a vodovodnej prípojky (max. 1 min.) a počkajte, kým už z vysokotlakovej prípojky nebude vytekať žiadna voda. Zariadenie vypnite.
→ Zariadenie s kompletným príslušenstvom uschovajte na mieste chránenom pred mrazom.

■ Pred všetkými prácami prístroj vypnite a vytiahnite sieťovú zástrčku.

Vyčistenie sitka v prívode vody

Pravidelne čistite sitko vo vodnej prípojke.

POZOR

Sitko sa nesmie poškodit'.

→ Odstráňte spojku vodnej prípojky.
→ Vytiahnite sitko plochými kliešťami.
→ Vyčistite sitko pod tečúcou vodou.
→ Nasad'te sitko spät' do vodnej prípojky.

Pomocou nasledujúceho prehl'adu možno l'ahko odstrá-nit' drobné poruchy.

V prípade pochybností sa láskavo obráťte na autorizovanú servisnú službu.

⚠NEBEZPEČENSTVO

→ Pred všetkými prácami prístroj vypnite a vytiahnite sieťovú zástrčku.

Spotrebič sa nezapína

→ Potiahnutím páky ručnej striekacej pištole sa zariadenie zapne.
→ Skontrolujte, či napätie uvedené na výrobnom štítku súhlasí s napätím napájacieho zdroja.
→ Skontrolujte, či nie je kábel elektrickej siete poško-dený.

Zariadenie nedosahuje požadovaný tlak

→ Skontrolujte nastavenie trysky.
→ Skontrolujte zásobovanie vodou na dostatočné prepravované množstvo.
→ Plochými kliešt'ami vytiahnite sitko z vodovodnej prípojky a umyte ho pod tečúcou vodou.
→ Zariadenie odvzdušnite: Zariadenie zapnite bez vysokotlakovej hadice a počkajte (max. 2 minúty), kým voda nevystupuje na vysokotlakovej prípojke bez bubliniek. Zariadenie vypnite a opät pripojte vysokotlakovú hadicu.

Silné výkyvy tlaku

→ Vyčistite vysokotlakovú dýzu: Ihlou odstráňte nečistoty z vrtania dýzy a vypláchnite vodou smerom dopredu.
→ Skontrolujte pritekajúce množstvo vody.

Zariadenie netesní

→ Malá netesnosť zariadenia je technicky normálna. Pri veľkej netesnosti sa obrát'te na autorizovanú servisnú službu.

Čistiaci prostriedok sa nenasáva

V každej krajine platia záručné podmienky našej distribučnej organizácie. Prípadné poruchy spotrebiča odstránime počas záručnej lehoty bezplatne, ak sú ich príčinou chyby materiálu alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe zariadenia láskavo obrátte na predajcu alebo na najbližší autorizovaný zákaznícky servis.

Adresy nájdete na:

Elektrická prípojka
Napätie 220-240	V1~50-60 Hz
Pripojovací výkon 2,1 kW
Stupeň ochrany IP X5
Krytie II	回
Sietový istič (pomalý) 10 A
Vodovodná prípojka
Prívodný tlak (max.) 1,2 MPa
Prívodná teplota (max.) 40 °C
Prívodné množstvo (min.) 9 l/min
Maximálna výška nasávania 0,5 m
Údaje o výkone
Prevádzkový tlak 12 MPa
Max. prípustný tlak 14,5 MPa
Dopravované množstvo, voda 6,7 l/min
Maximálne dopravované množstvo 8,3 l/min
Dopravované množstvo, čistiaciprostriedok	0,3 l/min
Reaktívna sila ručnej striekacej pišto-le	17 N
Rozmery a hmotnost'
Dĺžka	310 mm
Šírka	336 mm
Výška	860 mm
Hmotnosť, s príslušenstvom pripravené na prevádzku	9,5 kg
Zistené hodnoty podľa EN 60335-2-79
Hodnota vibrácií v ruke/ramene	<2,5 m/s^2
Nebezpečnosť K	0,6 m/s^2
Hlučnosť L_pA	79 dB(A)
Nebezpečnosť K_pA	3 dB(A)
Hlučnosť L_WA + nebezpečnosť K_WA	95 dB(A)
Dôvod výnimky podľa nariadenia (EÚ) 2019/1781, prí-loha I, odsek 2 (12): j)

Technické zmeny vyhradené.

EÚ Vyhlásenie o zhode

Týmto vyhlasujeme, že d'alej označený stroj zodpovedá na základe jeho koncepcie a konštrukcie a takisto vyhotovenia, ktoré sme dodali, príslušným základným požiadavkám na bezpečnost' a ochranu zdravia uvedeným v smerniciach EÚ. Pri zmene stroja, ktorá nebola nami odsúhlasená, stráca toto prehlásenie svoju platnost'.

Príslušné Smernice EÚ:

2014/30/EÚ

Uplatňované postupy posudzovania zhody:

2000/14/ES: Príloha V

Podpísaní jednajú z poverenia a s plnou mocou predstavenstva.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

6 Rezervoar za deterdžent

7 Prihvatni držač ručne prskalice

8 Crevo za usisavanje deterdženta

9 Transportna ručka

10 Prihvatni držač cevi za prskanje
