| Typ produktu | Brúska na pílové reťaze |
| Značka | Hurricane |
| Model | HKSE 85/1 |
| Menovité napätie | 230 V ~ 50 Hz |
| Príkon | 85 W (S2 20 min) |
| Otáčky naprázdno | 5500 ot./min |
| Uhol brúsenia | 35° vľavo a vpravo |
| Vonkajší priemer brúsneho kotúča | max. 108 mm |
| Vnútorný priemer brúsneho kotúča | 23 mm |
| Hrúbka brúsneho kotúča | 3,2 mm |
| Hmotnosť | 1,9 kg |
| Stupeň ochrany | II |
| Hladina akustického tlaku | 75 dB(A) |
| Hladina akustického výkonu | 88 dB(A) |
| Hodnota emisie vibrácií | 2,38 m/s² |
| Použitie v súlade s určením | Brúsenie reťazových píl |
| Nastavenia | Uhol brúsenia, upínanie reťaze, obmedzenie hĺbky |
| Údržba | Pravidelné čistenie, výmena brúsneho kotúča |
| Bezpečnosť | Vyžaduje sa nosenie ochrany sluchu, okuliarov a protiprachovej masky |
| Náhradné diely | Náhradné brúsne kotúče, sieťový napájací kábel |
| Záruka | 60 mesiacov |
Často kladené otázky - HKSE 85/1 Hurricane
Otázky používateľov k HKSE 85/1 Hurricane
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Brúska vo formáte PDF zadarmo! Nájdite svoj návod HKSE 85/1 - Hurricane a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. HKSE 85/1 značky Hurricane.
NÁVOD NA OBSLUHU HKSE 85/1 Hurricane
SK Originálny návod na obsluhu Prístroj na ostrenie pílovej reťaze

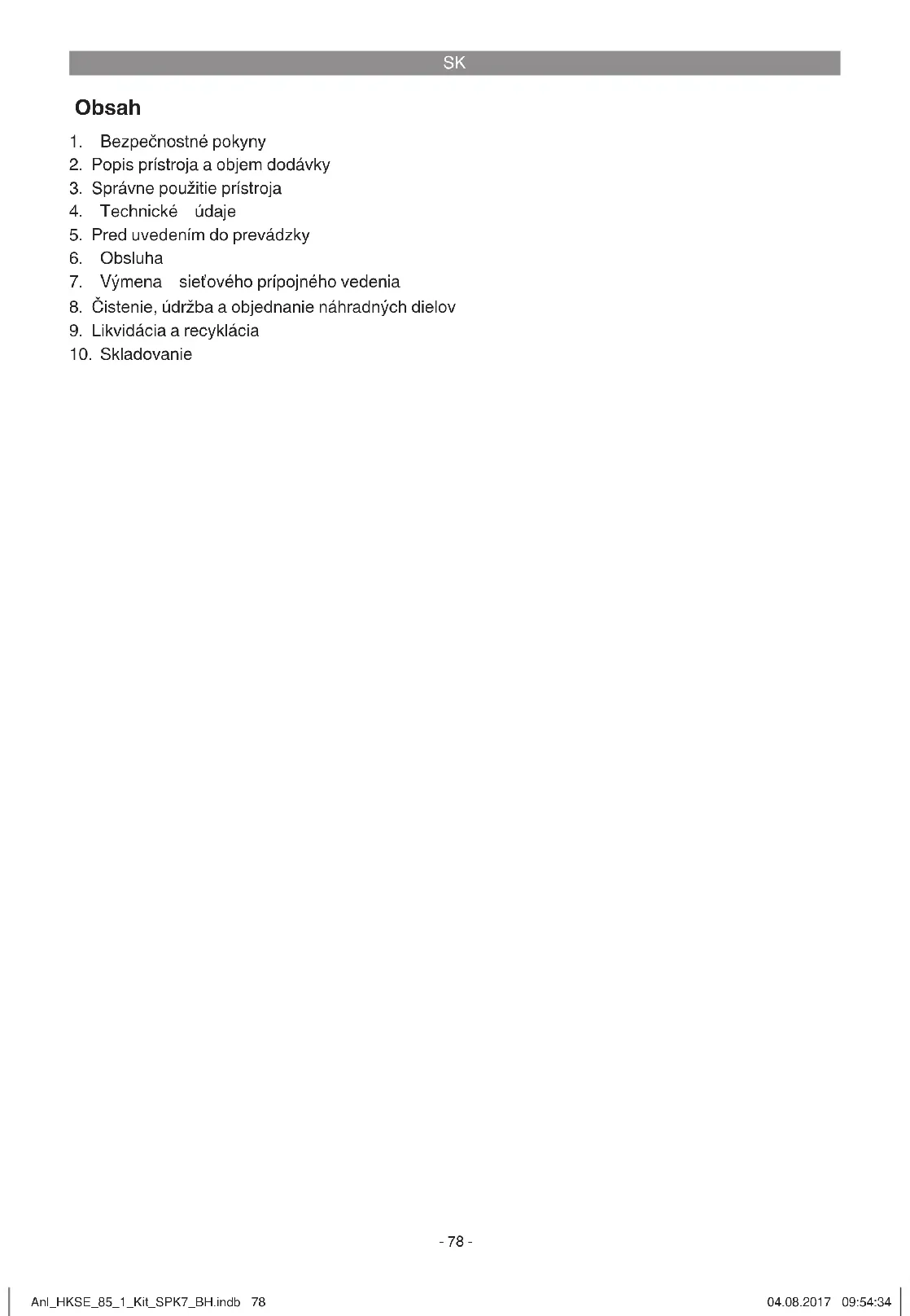

2.1 Popis prístroje (obr. 1/2)
- Bezpečnostné pokyny
- Popis prístroja a objem dodávky
- Správne použitie prístroja
- Technické údaje
- Pred uvedením do prevádzky
- Obsluha
- Výmena sietového prípojného vedenia
- Čistenie, údržba a objednanie náhradných dielov
- Likvidácia a recyklácia
- Skladovanie
SK
Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobit poškodenie sluchu.
Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!
Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viesť k trvalému poškodeniu zraku.
SK
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.
Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.
Nebezpečenstvo!
Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo t'ážké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1/2)
- Retazová zarážka
- Nastavovacia skrutka reťazovej zarážky
- Stupnica na nastavenie brúsneho uhla
- Zaistovacia skrutka na nastavenie brúsneho uhla
- Vodiaca lišta reťaze
- Zaistovacia skrutka retaze
- Nastavovacia skrutka obmedzenia híbky
- Brusný kotúč
- Za-/vypínač
- Brúsna hlava
- Sieťový kábel
2.2 Objem dodávky
Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.
- Otvorte balenie a opatrne vyberte prístroj von z balenia.
- Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).
- Skontrolujte,či obsah dodávky kompletný.
- Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.
- Pokiaľ možno, uschovajte si obal až do konca záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!
• Náhradný brúsny kotúč
• Originálny návod na obsluhu
- Bezpečnostné predpisy
3. Správne použitie prístroja
Ostrička reťazí je vhodná na ostrenie pílových reťazí.
Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nesplňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používatel' / obslu-hujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionalne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.
Prístroj smie byť použitý len na ten účel na ktorý bol určený! Napriek správnemu účelovému použitiu sa nemôžu niektoré špecifi cké rizikové faktory celkom vylúčitř. Z dôvodu danej konštrukcie a stavby stroja sa môžu vyskytnút nasledujúce body:
- Kontakt s brúsnym kotúčom v odkrytej oblasti.
- Vymršteniečastíc z poškodených brúsnych kotúčov.
• Vymrštenie obrobkov a častí obrobkov. - Poškodenie sluchu pri nepoužívaní potrebnej ochrany sluchu.
SK
4. Technické údaje
Menovité napätie: 230 V \~ 50 Hz Príkon: S2 20 min 85 W Počet otáčok naprázdno: 5500 min ^-1 Uhol nastavení: 35° dol'ava a doprava Brúsne kotúče (vo vnútri): 23 mm Brúsne kotúča (zvonku): max. 108 mm Hrúbka brúsneho kotúča: 3,2 mm Trieda ochrany: I ^1 Hmotnost: 1,9 kg
Doba zapnutia:
Doba zapnutia S2 20 minút (krátkodobá prevádzka) znamená, že sa motor s menovitym výkonom 85 wattov môže trvalo zaťažiť len po dobu uvedenú na výrobnom štítku (20 minút). V opačnom prípade by sa motor neprípustne zohrial. Počas prestávky sa motor znovu ochladí na svoju pôvodnú teplotu.
Nebezpečenstvo!
Hlučnost' a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa európskej normy EN 61029.
Hladina akustického tlaku L pA .... 75 dB (A) Nepresnost K pA ....3 dB Hladina akustického výkonu L WA .... 88 dB (A) Nepresnost K WA ....3 dB
Používajte ochranu sluchu.
Pôsobenie hluku môže spôsobit' poškodenie sluchu.
Celkové hodnoty vibrácií (súčet vektorov troch smerov) stanovené v súlade s EN 61029.
Brúsenie
Emisná hodnota vibrácie a_h = 2,38 m/s^2 Faktor neistoty K = 1,5 m/s²
Uvedená emisná hodnota vibrácií bola nameraná podľa normovaného skúšobného postupu a môže sa menit v závislosti od druhu a spôsobu použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad uvedenou hodnotou.
Uvedená emisná hodnota vibrácií sa môže použit za účelom porovnania elektrického prístroja s inými prístrojmi.
Uvedená emisná hodnota vibrácií sa môže taktiež použiť za účelom východiskového posúdenia vplyvov.
Obmedzte tvorbu hluku a vibráciu na mini- mum!
- Používajte len prístroje v bezchybnom stave.
- Pravidelne vykonávajte údržbu a čistenie prístroja.
• Prispôsobte spôsob práce prístroju. - Prístrojnepreťažujte.
• V prípade potreby nechajte prístroj skontrolovat. - Prístroj vypnite, pokial' ho nepoužívate.
Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjst k výskytu týchto nebezpečenstiev:
- Poškodenie pl'úc, pokiaľ sa nenosí žiadna vhodná ochranná maska proti prachu.
- Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.
5. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja suhlasia s údajmi elektrickej siete.
Výstraha!
Skôr než začnete na prístroji robit' akékol'vek nastavenia, vytiahnite zo siete elektrický kábel.
Montáž (obr. 3-6)
- Mechanizmus napínania reťaze nastrčit do upnutia (obr. 3) a zospodu pomocou hviezdi-covej skrutky priskrutkovat (obr. 4).
- Ostričku reťaze pred uvedením do prevádzky na vhodnom mieste (chránenom pred prachom, suchom, dobre osvetlenom) upevnit pomocou upevňovacích skrutiek M8 a príložiek k vhodnému podkladu (napr. pracovný stôl) (obr. 5).
- Dbajte pritom na to, že sa musí montážna doska brúsky reťaze nasunúť 8 cm na podložku (obr. 6).
SK
6. Obsluha
Pozor! Pred každým nastavením prístroja vždy najskôr prístroj vypnite a vytiahnite sieťovú zástrčku.
6.1. Ret'az určenú na ostrenie vložte do vodiacej lišty (obr. 7)
Na to povol'te zaist'ovaciu skrutku retaze (1).
6.2. Nastavenie brúsneho uhla podl'a parame- trov vašej retaze (obr. 8) (spravidla medzi 30 - 35°)
- Na nastavenie brúsneho uhla povol'te zaist'ovaciu skrutku (1).
- Pomocou stupnice (2) nastavte požadovaný brúsny uhol.
• Zaistovaciu skrutku (1) opät utiahnite.
6.3. Nastavenie reťazovej zarážky (obr. 9 / 10)
• Reťazovú zarážku (1) sklopte na reťaz.
- Reťaz zatiahnite spät proti reťazovej zarážke (1), až táto jeden reťazový článok (2) zastavi. Pozor! tu je potrebné dbať na to, aby uhol zastaveného reťazového článku súhlasil s brúsnym uhlo. Ak tomu tak nie je, reťaz o jeden reťazový článok posuňte.
- Brúsnu hlavu (4) sklopte dole tak hlboko, aby sa brúsny kotúč (5) dotýkal reťazového článku (6) určeného na brúšenie (Na to môže byť reťaz pomocou nastavovacej skrutky reťazovej zarážky (3) nastavená mierne dopredu a spát).
6.4. Nastavenie obmedzenia híbky (obr. 10)
Brúsnu hlavu (4) sklopte dole a pomocou nastavovacej skrutky (7) nastavte híbku brúsenia.
Pozor! Híbka brúsenia by mala byt nastavená tak, aby bolo nabrúsené kompletné ostrie rezacieho článku.
6.5. Zaistenie ret'aze (obr. 7)
Zaistovaciu skrutku retaze (1) utiahnite.
6.6 Brúsenie článku (obr. 10/11)
Pozor!
- Používajte prístroj len na brúšenie pílových reťazí. Nikdy nebrúste ani nerežte iné materiály.
- Pred brúsením pevne upnite pílovú reťaz vo vodiacej lište. To zabráni zaseknutiu brúsneho kotúča uvoľnenou pílovou reťazou.
- Ved'te brúsny kotúč pomaly k pilovej reťazi. Príliš rýchle a trhané privedenie na pilovú
reťaz môže viest k tomu, že sa poškodí brúsny kotúč. Vymrštenými dielmi môže dôjst k zraneniam!
- Prístroj pomocou za-/ vypínača (1) zapnite.
Brúsny kotúč (5) s brúsnou hlavou (4) ved'te opatrne proti nastavenému článku. - Prístroj pomocou za-/ vypínača (1) vypnite. Týmto spôsobom musí byť naostrený každý druhý článok reťaze. Aby ste mali prehl'ad o tom, kedy je každý druhý článok celej reťaze nabrúsený, odporúča sa označit prvý článok (napr. kriedou). Po nabrúsení všetkých rezacích článkov jednej strany musí byť brúsny uhol nastavený na rovnaký počet stupňov nastavenia uhlu druhej strany. Potom môžete začat' (bez urobenia d'alších nastavení) s brúsením článkov druhej strany.
6.7. Nastavenie vzdialenosti obmedzovača híbky (obr. 12 / 13)
Potom, čo bola reťaz kompletne nabrúsená, je potrebné dbať na to, že musí byť dodržiavaná vzdialenosť obmedzovačov híbky. Obmedzovače híbky (1) musia byť nižšie, než rezacie články (2). V prípade potreby obmedzovače híbky (1) pomocou pilníka (3) (nie je obsahom dodávky) podľa parametrov vašej reťaze zbrúste.
7. Výmena sietového prípojného vedenia
Nebezpečenstvo!
V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymenit výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.
SK
8. Čistenie, údržba a objednanie náhradných dielov
Nebezpečenstvo!
- Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
- Odporúčame, aby ste prístroj čistili priamo po každom použití.
- Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.
8.2 Výmena brúsneho kotúča
Pozor! Pred každou údržbou prístroja vždy najs-kôr prístroj vypnite a vytiahnite sieťovú zástrčku.
- Odstráňte brúsny kotúč (obr. 14 - 16).
- Vložte nový brúsny kotúč.
- Montáž sa robí v opačnom poradí.
Nepoužívajte opotrebované, zlomené, prasknuté a inak poškodené brúsne kotúče. Používajte iba originálne brúsne kotúče.
8.3 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:
- Typprístroja
• Výrobnéčíslo prístroja
• Identifikačné číslo prístroja
• Číslo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info
9. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabráne- nia poškodeniu pri transporte. Tento obal je vyro- bený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpa- du. Prístroj by sa mal odovzdať k odbornej likvi- dácii na príslušnom zbernom mieste. Pokial' Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.
10. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamízajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.
SK
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podl'a Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdat do triedeného zberu a musí sa zabezpečit ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).
Majitel' elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.
Technické zmeny vyhradené
SK
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziat zo záručného listu. Sú Vám k dispozícii pre akékol'vek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
| Kategória Priklad | |
| Diely podliehajúce opotrebeniu* Uhlíkové kefky | |
| Spotrebný materiál / spotrebné diely* Brúsne kotúče | |
| Chýbajúce diely |
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:
- Fungoval prístroj predtým alebo bol od začiatku chybný?
• Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)? - Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
Záručný list
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že tento prístroj napriek tomu nebude bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste, alebo na obchod, v ktorom ste prístroj zakúpili. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
- Tieto záručné podmienky sa týkajú výlučne štandardných spotrebitel'ov, t.j. takých osób, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
- Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby použival v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
- Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.
- Škody na pristroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
-
Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.
-
Doba záruky je 60 mesiacov a začina plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatnit pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlíženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.
-
Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifikácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspát opravený alebo nový prístroj.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
