BEDIENUNGSANLEITUNG HKSE 85/1 Hurricane

HKSE 85/1 Kit Art.-Nr.: 44.999.51 I.-Nr.: 11017

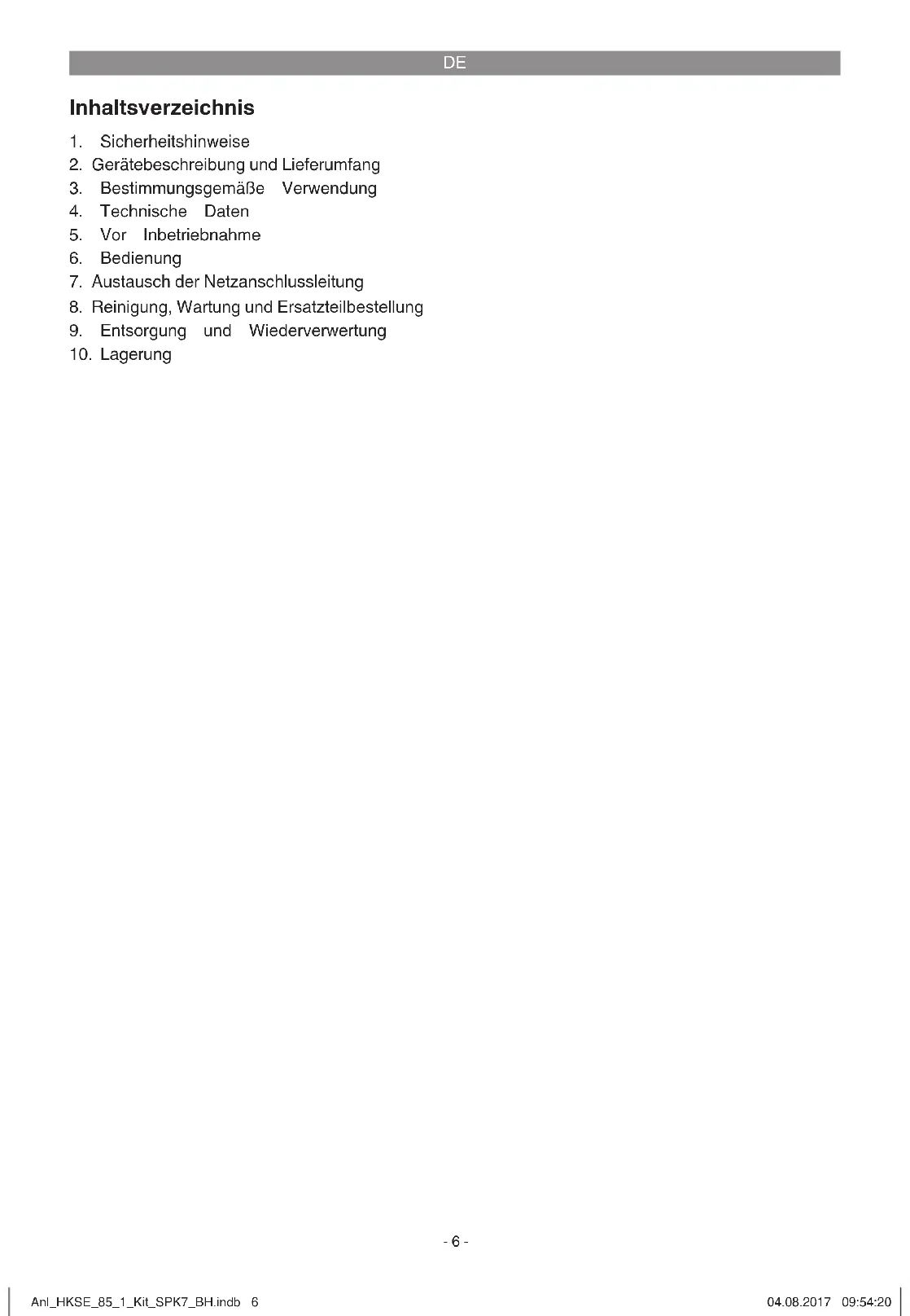

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

5. Vor Inbetriebnahme

7. Austausch der Netzanschlussleitung

8. Reinigung, Wartung und Ersatzteilbestellung

9. Entsorgung und Wiederverwertung

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Anl_HKSE_85_1_Kit_SPK7_BH.indb 7Anl_HKSE_85_1_Kit_SPK7_BH.indb 7 04.08.2017 09:54:2004.08.2017 09:54:20DE

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

2.1 Gerätebeschreibung (Bild 1/2)

2. Einstellschraube Kettenstopper

3. Skala für Schleifwinkeleinstellung

4. Feststellschraube für Schleifwinkeleinstellung

5. Führungsschiene für Kette

6. Kettenfeststellschraube

7. Einstellschraube für Tiefenbegrenzung

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Ersatz-Schleifscheibe

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Der Kettenschärfer ist zum Schärfen von Säge- ketten geeignet. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Anl_HKSE_85_1_Kit_SPK7_BH.indb 8Anl_HKSE_85_1_Kit_SPK7_BH.indb 8 04.08.2017 09:54:2004.08.2017 09:54:20DE

Die Maschine darf nur nach ihrer Bestimmung verwendet werden! Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofakto- ren nicht vollständig ausgeräumt werden. Bedingt durch die Konstruktion und den Aufbau der Ma- schine können folgende Punkte auftreten:

Berührung der Schleifscheibe im nicht abge- deckten Bereich.

Herausschleudern von Teilen aus beschädig- ten Schleifscheiben.

Herausschleudern von Werkstücken und Werkstückteilen.

Gehörschäden bei Nichtverwendung des nö- tigen Gehörschutzes.

Nennspannung: .............................230V~ 50 Hz Leistungsaufnahme: ...............S2: 20 min 85 Watt Leerlaufdrehzahl: ................................5500 min

Gewicht: ...................................................... 1,9 kg Einschaltdauer: Die Einschaltdauer S2 20 min (Kurzzeitbetrieb) sagt aus, dass der Motor mit der Nennleistung 85 Watt nur für die auf dem Datenschild angege- bene Zeit (20 min) dauernd belastet werden darf. Andernfalls würde er sich unzulässig erwärmen. Während der Pause kühlt sich der Motor wieder auf seine Ausgangstemperatur ab. Gefahr! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden ent- sprechend EN 61029 ermittelt. Schalldruckpegel L

........................................... 3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 61029. Schleifen Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen. Montage (Abb. 3-6)

Kettenspannmechanismus in die Aufnahme stecken (Abb.3) und von unten mit der Stern- schraube verschrauben (Abb. 4).

Kettenschärfer vor Inbetriebnahme an einem geeignetem Ort (staubgeschützt, trocken, gut beleuchtet) mit Befestigungsschrauben M8 und Beilagscheiben an einer geeigneten Un- terlage (z.B. Werkbank) befestigen (Abb.5).

Achten Sie hierbei darauf, dass die Monta- geplatte des Kettenschärfers 8 cm auf die Unterlage geschoben werden muss (Abb.6).

Achtung! Vor jeder Einstellung am Gerät immer erst das Gerät ausschalten und den Netzstecker ziehen.

6.1 Zu schärfende Kette in die Führungs-

schiene einlegen (Abb. 7) Hierzu die Kettenfeststellschraube (1) lösen.

6.2 Schleifwinkel gemäß den Angaben ihrer

Kette einstellen (Abb. 8) (Im Regelfall zwischen 30-35°)

Feststellschraube für Schleifwinkeleinstellung (1) lösen.

Gewünschten Schleifwinkel anhand der Ska- la (2) einstellen.

Feststellschraube (1) wieder festziehen.

Kettenstopper (1) auf Kette klappen.

Kette rückwärts gegen den Kettenstopper (1) ziehen bis dieser ein Schneideglied (2) stoppt. Achtung! Hierbei muss darauf ge- achtet werden, dass der Winkel des gestopp- ten Schneidegliedes mit dem Schleifwinkel überein stimmt. Wenn nicht, die Kette um ein Schneideglied weiterziehen.

Schleifkopf (4) nach unten klappen bis die Schleifscheibe (5) das zu schleifende Ketten- glied (6) berührt. (Hierzu kann die Kette mit der Einstellschraube des Kettenstoppers (3) etwas nach vorne und zurück gestellt wer- den).

6.4 Tiefenbegrenzung einstellen (Abb. 10)

Schleifkopf (4) nach unten klappen und Schleiftie- fe mit der Einstellschraube (7) einstellen. Achtung! Die Schleiftiefe soll so eingestellt wer- den, dass die komplette Schneide des Schneide- gliedes geschärft wird.

6.5 Kette feststellen (Abb. 7)

Kettenfeststellschraube (1) festziehen.

Verwenden Sie das Gerät nur zum Schärfen von Sägeketten. Schleifen oder schneiden Sie niemals andere Materialien.

Klemmen Sie die Sägekette vor dem Schär- fen in der Führungsschiene fest. Dies verhin- dert ein Verkanten der Schleifscheibe durch eine lose Sägekette.

Führen Sie die Schleifscheibe langsam an die Sägekette. Ein zu schnelles und ruckartiges Anfahren an die Sägekette kann dazu führen, dass die Schleifscheibe beschädigt wird. Durch Herausgeschleuderte Teile kann es zu Ver-letzungen kommen!

Gerät mit Ein-/Ausschalter (1) einschalten.

Schleifscheibe (5) mit Schleifkopf (4) vorsich- tig gegen das eingestellte Glied führen.

Gerät mit Ein-/Ausschalter (1) ausschalten. Auf diese Weise muss jedes zweite Glied der Kette geschärft werden. Um zu wissen, wann jedes zweite Glied der gesamten Kette geschärft ist, empfiehlt sich das erste Glied zu markieren (z.B. mit Kreide). Nachdem alle Schneideglieder der einen Seite geschärft sind, muss der Schleifwinkel auf die selbe Gradzahl der anderen Seite der Winkelein- stellung eingestellt werden. Anschließend können Sie beginnen (ohne weitere Einstel- lungen vornehmen zu müssen), die Glieder der anderen Seite zu schärfen. Anl_HKSE_85_1_Kit_SPK7_BH.indb 10Anl_HKSE_85_1_Kit_SPK7_BH.indb 10 04.08.2017 09:54:2104.08.2017 09:54:21DE

6.7 Tiefenbegrenzerabstand einstellen (Abb.

12/13) Nachdem die Kette vollständig geschärft ist, muss darauf geachtet werden, dass der Tie- fenbegrenzerabstand eingehalten wird (Die Tiefenbegrenzer(1) müssen niedriger sein als die Schneideglieder (2). Gegebenenfalls die Tie- fenbegrenzer (1) mit einer Feile (3) (nicht im Lie- ferumfang enthalten) gemäß den Angaben Ihrer Kette nachfeilen.

Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua- lifi zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

8. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Wechsel der Schleifscheibe Achtung! Vor jeder Wartung am Gerät immer erst das Gerät ausschalten und den Netzstecker ziehen.

1. Entfernen Sie die Schleifscheibe (Abb. 14-

2. Setzen Sie eine neue Schleifscheibe ein.

3. Der Zusammenbau erfolgt in umgekehrter

Reihenfolge. Verwenden Sie keine verschlissenen, gebroche- nen, gesprungenen oder anderweitig beschädig- ten Schleifscheiben. Verwenden Sie nur Original Schleifscheiben.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. Anl_HKSE_85_1_Kit_SPK7_BH.indb 11Anl_HKSE_85_1_Kit_SPK7_BH.indb 11 04.08.2017 09:54:2104.08.2017 09:54:21DE

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_HKSE_85_1_Kit_SPK7_BH.indb 12Anl_HKSE_85_1_Kit_SPK7_BH.indb 12 04.08.2017 09:54:2104.08.2017 09:54:21DE

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Kohlebürsten Verbrauchsmaterial/ Verbrauchsteile* Schleifscheiben Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_HKSE_85_1_Kit_SPK7_BH.indb 13Anl_HKSE_85_1_Kit_SPK7_BH.indb 13 04.08.2017 09:54:2104.08.2017 09:54:21DE

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 5 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche

sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu- geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer- den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa- riertes oder neues Gerät zurück. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) E-Mail: [e-mail] · Internet: www.isc-gmbh.info Anl_HKSE_85_1_Kit_SPK7_BH.indb 14Anl_HKSE_85_1_Kit_SPK7_BH.indb 14 04.08.2017 09:54:2104.08.2017 09:54:21GB
