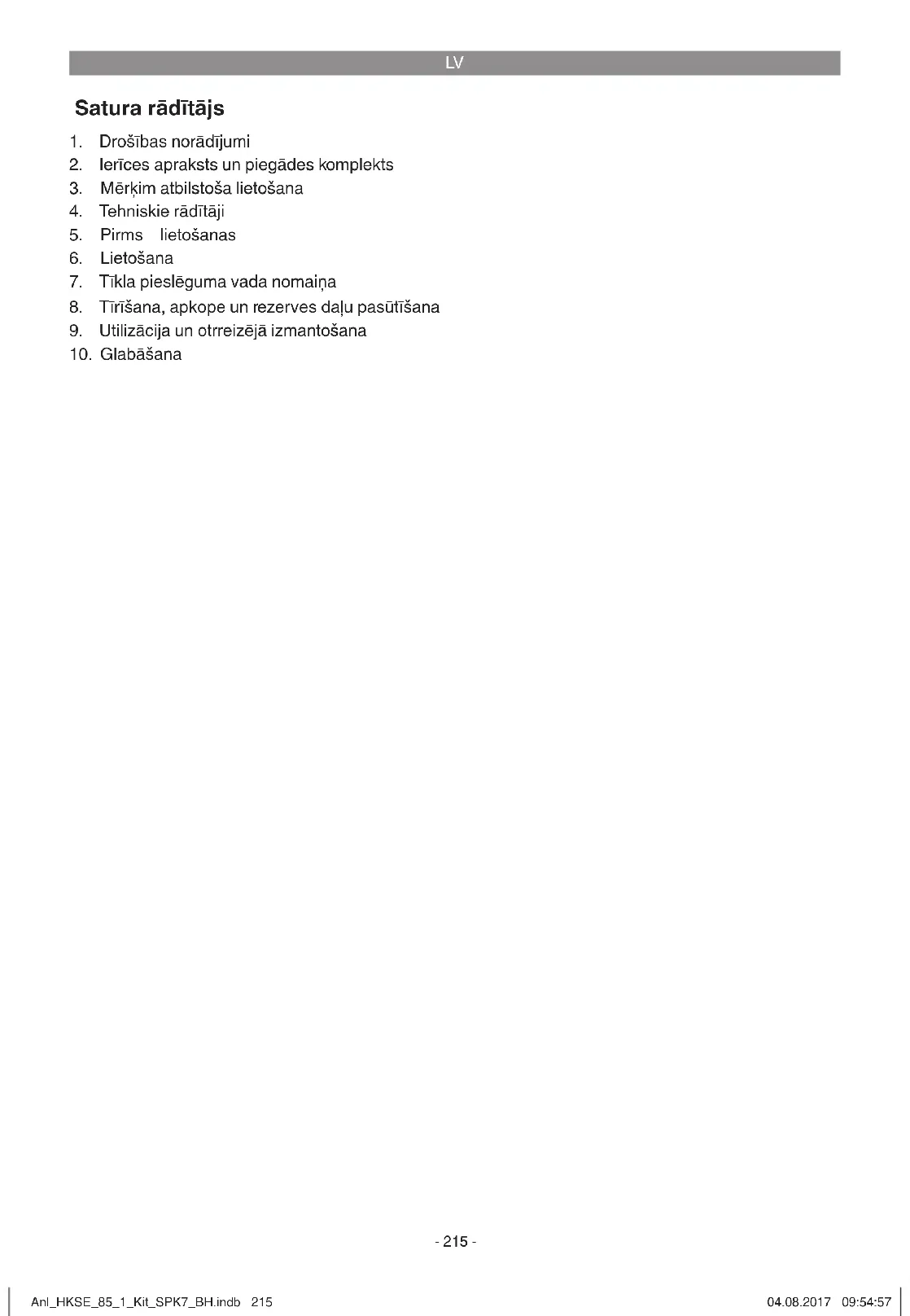

LIETOŠANAS INSTRUKCIJA HKSE 85/1 Hurricane

1. Drošības norādījumi

2. Ierīces apraksts un piegādes komplekts

3. Mērķim atbilstoša lietošana

4. Tehniskie rādītāji

7. Tīkla pieslēguma vada nomaiņa

8. Tīrīšana, apkope un rezerves daļu pasūtīšana

9. Utilizācija un otrreizējā izmantošana

Bīstami! - Lai izvairītos no savainošanās riska, izlasiet lietošanas instrukciju Uzmanību! Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zaudēšanu. Uzmanību! Lietojiet aizsargbrilles. Dzirksteles vai no ierīces izvadāmās šķembas, skaidas un putekļi, kas rodas darba laikā, var izraisīt redzes zaudēšanu. Uzmanību! Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālus un citus materiālus, var ras- ties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu! Anl_HKSE_85_1_Kit_SPK7_BH.indb 216Anl_HKSE_85_1_Kit_SPK7_BH.indb 216 04.08.2017 09:54:5704.08.2017 09:54:57LV

Bīstami! Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personai, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami! Izlasiet visus drošības norādījumus un ins- trukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegu- mus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.

2. Ierīces apraksts un piegādes

2.1 Ierīces apraksts (1/2. attēls)

2. Ķēdes aiztura regulēšanas skrūve

3. Asināšanas leņķa iestatīšanas skala

4. Fiksācijas skrūve asināšanas leņķa

6. Ķēdes fi ksācijas skrūve

7. Regulēšanas skrūve dziļuma ierobežošanai

9. Ieslēgšanas/izslēgšanas slēdzis

10. Asināšanas galva

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam ņemt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.

Noņemiet iepakojuma materiālu, kā arī iepa- kojuma un transportēšanas stiprinājumus (ja ir).

P ārbaudiet, vai piegādes komplekts ir pilnīgs.

P ārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.

P ēc iespējas uzglabājiet iepakojumu līdz ga- rantijas termiņa beigām. Bīstami! Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Oriģinālā lietošanas instrukcija

3. Mērķim atbilstoša lietošana

Ķēžu asinātājs ir piemērots zāģa ķēžu asināšanai. Ierīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs. Lūdzam ņemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izman- tota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos. Ierīci drīkst lietot tikai tai paredzētajiem mērķiem! Neskatoties uz noteikumiem atbilstošu lietošanu, nevar pilnīgi izslēgt noteiktus nenovērstus ris- ka faktorus. Saistībā ar ierīces konstrukciju un uzbūvi, var rasties šādas situācijas:

pieskaršanās slīpripai nenosegtās zonās;

bojātu slīpripu daļu izmešana;

detaļu un to daļu izmešana;

4. Tehniskie rādītāji

Iestatīšanas leņķis: ...........35° pa kreisi un pa labi Asināšanas disku Ø (iekšējais): ............... 23 mm Asināšanas disku Ø (ārējais): ....... maks. 108 mm Asināšanas diska biezums: ..................... 3,2 mm Aizsardzības klase: ....................................... II/

Svars: .........................................................1,9 kg Ieslēgšanas ilgums ieslēgšanas ilgums S2 20 minūtes (īslaicīgs darbības režīms) nozīmē, ka motoru ar nominālo jaudu 85 W drīkst noslogot nepārtrauktā darbībā tikai tik ilgi, cik norādīts uz datu plāksnītes (20 minūtes), pretējā gadījumā tas nepieļaujami sasilst. Pārtraukumā motors atdziest līdz savai sākuma temperatūrai. Bīstami! Troksnis un vibrācijas Trokšņu un vibrācijas vērtības ir noskaidrotas atbilstoši EN 61029. Trokšņa spiediena līmenis L

.....................................................3 dB Lietojiet trokšņu slāpēšanas austiņas. Trokšņu iedarbība var izraisīt dzirdes zudumu. Vibrācijas summārās vērtības (trīs virzienu vek- toru summa) ir noskaidrotas atbilstoši EN 61029. Asināšana Vibrāciju emisijas vērtība a

Norādītā vibrāciju emisijas vērtība ir izmērīta atbilstoši standartizētai pārbaudes metodei un var mainīties atkarībā no elektroierīces izmantošanas veida, kā arī izņēmuma gadījumos pārsniegt norādīto vērtību. Norādīto vibrāciju emisijas vērtību var izmantot, lai salīdzinātu vienu elektroierīci ar citu. Norādīto vibrāciju emisijas vērtību var izmantot arī iepriekšējai kaitējuma novērtēšanai. Nodrošiniet, lai trokšņa rašanās un vibrācijas būtu minim ālas!

Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.

Regulāri apkopiet un tīriet ierīci.

Savu darba veidu pielāgojiet ierīcei.

Nepārslogojiet ierīci.

Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.

Izslēdziet ierīci, kad no nelietojat. Uzmanību! Atlikušie riski Pat ja lietojat šo elektroierīci atbilstoši notei- kumiem, vienmēr saglabājas atlikušie riski. Elektroierīces konstrukcijas un izpildījuma dēļ var rasties šādi riski:

1. plaušu bojājumi, ja netiek lietota piemērota

putekļu aizsargmaska;

2. dzirdes bojājumi, ja netiek lietoti piemēroti

Pirms ierīces pieslēgšanas pārliecinieties, ka parametri uz datu plāksnītes atbilst tīkla parame- triem. Brīdinājums! Pirms ierīcei veicat kādus regulējumus, vienmēr atvienojiet kontaktdakšu no elektrotīkla. Montāža (3.-6. attēls)

Ķēdes spriegošanas mehānismu iesprau- diet stiprinājumā (3. att.) un no apakšas pieskrūvējiet ar zvaigžņveida skrūvi (4. att.).

Pirms lietošanas sākšanas nostipriniet ķēžu asinātāju piemērotā (aizsargātā pret putekļiem, sausā, labi apgaismotā) vietā uz piemērotas pamatnes (piem., darbgalda), izmantojot nostiprināšanas skrūves M8 un paplāksnes (5. att.).

Turklāt raugieties, lai ķēžu asinātāja montāžas plāksne uz pamatnes būtu pārbīdīta 8 cm (6. att.). Anl_HKSE_85_1_Kit_SPK7_BH.indb 218Anl_HKSE_85_1_Kit_SPK7_BH.indb 218 04.08.2017 09:54:5804.08.2017 09:54:58LV

Uzmanību! Pirms katras ierīces uzstādīšanas reizes vispirms izslēdziet ierīci un pēc tam izvel- ciet tīkla vadu. 6.1. Asināmo ķēdi ielieciet vadīklā (7. att.). Papildus atbrīvojiet ķēdes fi ksācijas skrūvi (1). 6.2. Saskaņā ar ķēdes parametriem iestatiet asināšanas leņķi (8. att.) (parasti no 30 līdz 35°).

Atbrīvojiet fiksācijas skrūvi asināšanas leņķa iestatīšanai (1).

Iestatiet vēlamo asināšanas leņķi, izmantojot skalu (2).

Atkal nostipriniet fiksācijas skrūvi (1). 6.3. Ķēdes aiztura iestatīšana (9./10. attēls)

Ķēdes aizturi (1) iestipriniet uz ķēdes.

Pavelciet ķēdi atpakaļ pret ķēdes aizturi (1), līdz tas aiztur vienu ķēdes locekli (2). Uzmanību! Jāievēro, lai aizturētā ķēdes locekļa leņķis atbilstu asināšanas leņķim. Ja tas neatbilst, par vienu ķēdes locekli pavelciet ķēdi tālāk.

Nolieciet asināšanas galvu (4) uz leju, kamēr asināšanas disks (5) skar asināmo ķēdes lo- cekli (6) (turklāt ar ķēdes aiztura regulēšanas skrūvi (3) ķēdi var nedaudz pavirzīt uz priekšu un atpakaļ). 6.4. Dziļuma ierobežotāja iestatīšana (10. att.) Nolieciet asināšanas galvu (4) uz leju un ar regulēšanas skrūvi (7) iestatiet asināšanas dziļumu. Uzmanību! Asināšanas dziļums jāiestata tā, lai tiek asināts viss ķēdes locekļa asmens. 6.5. Ķēdes nostiprināšana (7. att.) Pievelciet ķēdes fi ksācijas skrūvi (1). 6.6. Ķēdes locekļa asināšana (10./11. attēls) Uzmanību!

Izmantojiet ierīci tikai zāģa ķēžu asināšanai. Nekad neasiniet vai negrieziet citus materiālus.

Pirms asināšanas iespīlējiet zāģa ķēdi vadīklas sliedē. Tas novērš slīpripas sagrozīšanos, ko rada nenostiprināta zāģa ķēde.

L ēnām pievirziet slīpripu pie zāģa ķēdes. Pārāk ātra un grūdienveidīga slīpripas pievirzīšana pie zāģa ķēdes var izraisīt slīpripas bojāšanos. Izsviestās daļas var radīt savainojumus!

Ieslēdziet ierīci ar ieslēgšanas/izslēgšanas slēdzi (1).

Uzmanīgi ar asināšanas galvu (4) vadiet asināšanas disku (5) pret iestatīto ķēdes lo- cekli.

Izslēdziet ierīci ar ieslēgšanas/izslēgšanas slēdzi (1). Šādā veidā jāasina katrs otrais ķēdes loceklis. Lai zinātu, kad ir uzasināts vi- sas ķēdes katrs otrais loceklis, mēs iesakām iezīmēt pirmo ķēdes locekli (piem., ar krītu). Pēc tam, kad ir uzasināti vienas puses visi ķēdes locekļi, asināšanas leņķis jāuzstāda tajā pašā leņķa iestatīšanas vērtībā otrai pusei. Pēc tam (neveicot citus iestatījumus) varat sākt asināt otras puses ķēdes locekļus. 6.7. Dziļuma ierobežotāja atstatuma iestatīšana (12./13. attēls) Pēc tam, kad ķēde ir pilnīgi uzasināta, jāņem vērā, lai tiek ievērots dziļuma ierobežotāja atsta- tums (dziļuma ierobežotājiem (1) jābūt zemākiem par ķēdes locekļiem(2)). Vajadzības gadījumā dziļuma ierobežotājus (1) pievīlējiet ar vīli (3) (neietilpst piegādes komplektā) saskaņā ar ķēdes parametriem.

7. Tīkla pieslēguma vada nomaiņa

Bīstami! Ja šīs ierīces tīkla pieslēguma vads tiek sabojāts, ražotājam vai servisa dienestam, vai atbilstoši kvalifi cētai personai tas ir jānomaina, lai izvairītos no iespējamā apdraudējuma. Anl_HKSE_85_1_Kit_SPK7_BH.indb 219Anl_HKSE_85_1_Kit_SPK7_BH.indb 219 04.08.2017 09:54:5804.08.2017 09:54:58LV

8. Tīrīšana, apkope un rezerves daļu

pasūtīšana Bīstami! Pirms jebkādiem tīrīšanas darbiem atvienojiet kontaktdakšu.

Uzturiet aizsargmehānismus, gaisa sprau- gas un motora korpusu maksimāli tīrus no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet ar zema spiediena gaisu.

Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas.

Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu šķidro ziepju. Nelietojiet tīrīšanas līdzekļus vai šķīdinātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Ūdens iekļūšana elektroierīcē palielina elektrošoka risku.

8.2 Asināšanas diska nomaiņa

Uzmanību! Pirms katras ierīces apkopes reizes to vispirms izslēdziet un pēc tam izvelciet tīkla vadu.

1. Noņemiet asināšanas diska vāku (14.-16.

2. Ielieciet jaunu asināšanas disku.

3. Montāžu veiciet apgrieztā secībā.

Neizmantojiet nodilušus, salauztus, ieplaisājušus vai citādi bojātus asināšanas diskus. Izmantojiet tikai oriģinālos asināšanas diskus.

8.3 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

ierīces identifikācijas numurs;

nepieciešamās rezerves daļas numurs. Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

9. Utilizācija un otrreizējā

izmantošana Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkri- tumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

Glabājiet ierīci un tās piederumus tumšā, sausā, no sala pasargātā un bērniem nepieejamā vietā. Vēlamā glabāšanas temperatūra ir 5–30˚C. Uzglabājiet elektroierīci oriģinālajā iepakojumā. Anl_HKSE_85_1_Kit_SPK7_BH.indb 220Anl_HKSE_85_1_Kit_SPK7_BH.indb 220 04.08.2017 09:54:5804.08.2017 09:54:58LV

Tikai ES valstīm Neizmetiet elektroierīces sadzīves atkritumos! Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām. Otrreizējā izmantošana kā alternatīva atpakaļnosūtīšanas prasībai: Tā vietā, lai nosūtītu atpakaļ nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpakaļpieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām. Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atļauta tikai ar skaidru iSC GmbH piekrišanu. Paturētas tiesības veikt tehniskas izmaiņas Anl_HKSE_85_1_Kit_SPK7_BH.indb 221Anl_HKSE_85_1_Kit_SPK7_BH.indb 221 04.08.2017 09:54:5804.08.2017 09:54:58LV

Informācija par apkalpošanu Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu. Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Kategorija Piemērs Dilstošas detaļas* Ogles sukas Izlietojamie materiāli/izlietojamās detaļas* Slīpripas Tr ūkstošas detaļas

• Nav noteikti jābūt piegādes komplektā! Ja atklājat defektus vai kļūmes, lūdzam pieteikt kļūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ņemt vērā, ka kļūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?

Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?

Garantijas talons Ļoti cienītā kliente, augsti godātais klient! Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ļoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:

1. Šie garantijas noteikumi attiecas tikai uz patērētājiem, proti, fi ziskām personām, kas nevēlas lietot

šo izstrādājumu komerciālas vai citas saimnieciskas darbī bas ietvaros. Šie garantijas noteikumi noteic papildu garantijas pakalpojumus, kurus turpmāk minētais ražotājs apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgās garantijas prasības šī garan- tija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.

2. Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās

ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas kļūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmaiņu. Ņemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēļ garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi iz- mantota komerciālos, amatniecības un rūpniecības uzņēmumos vai arī līdzīgi noslogota.

3. Mūsu garantija neattiecas uz šādiem defektiem:

– ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēļ; – ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēļ (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīcē iekļūst svešķermeņi (piemēram, smiltis, akmeņi vai putekļi, bojājumi transportējot), vai fi ziska spēka lietošanas vai citas iedarbības dēļ (piemēram, bojājumi, nometot zemē); – ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.

4. Garantijas termiņš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir

iesniedzamas pirms termiņa izbeigšanās, divu nedēļu laikā no brīža, kad esat atklājuši defektu. Ga- rantijas prasību iesniegšana pēc termiņa izbeigšanās nav iespējama. Ierīces remonta vai apmaiņas rezultātā garantijas termiņš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas termiņš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.

5. Lai izmantotu tiesības uz garantiju, piesakiet bojāto ierīci vietnē www.isc-gmbh.info. Atrodiet

pirkuma dokumentu vai citus jaunas ierīces pirkuma pierādījumus. Ierīcēm, kas tiek nosūtītas bez atbilstīgiem pierādījumiem vai datu plāksnītes, netiek piemērotas tiesības uz garantiju, jo nav iespējama klasifi cēšana. Ja ierīces defekts ir iekļauts mūsu garantijas pakalpojumos, jūs nekavējoties saņemsiet salabotu vai jaunu ierīci. Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brāķētajām detaļām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi. Anl_HKSE_85_1_Kit_SPK7_BH.indb 223Anl_HKSE_85_1_Kit_SPK7_BH.indb 223 04.08.2017 09:54:5804.08.2017 09:54:58LT
