HKSE 85/1 - Teritaja Hurricane - Tasuta kasutusjuhend

Toote tüüp	Kettsae teritaja
Bränd	Hurricane
Mudel	HKSE 85/1
Nimipinge	230 V ~ 50 Hz
Võimsustarve	85 W (S2 20 min)
Tühikäigu pöörlemiskiirus	5500 p/min
Teritusnurk	35° vasakule ja paremale
Lihvketta välisläbimõõt	max 108 mm
Lihvketta siseläbimõõt	23 mm
Lihvketta paksus	3,2 mm
Kaal	1,9 kg
Kaitseklass	II
Helirõhutase	75 dB(A)
Helivõimsustase	88 dB(A)
Vibratsiooniheite väärtus	2,38 m/s²
Sihipärane kasutamine	Kettsaagide teritamine
Seadistused	Teritusnurk, keti kinnitus, sügavuse piirik
Hooldus	Regulaarne puhastamine, lihvketta vahetamine
Ohutus	Kuulmiskaitse, kaitseprillide ja tolmutõrjemaske kasutamine kohustuslik
Varuosad	Varulihvkettad, võrgutoitekaabel
Garantii	60 kuud

Korduma kippuvad küsimused - HKSE 85/1 Hurricane

Kuidas kasutada Hurricane HKSE 85/1 teritajat?

Sisestage kett juhtsiinile, reguleerige teritusnurk (tavaliselt 30-35°), langetage lihvpea alla, kuni lihvketas puudutab lüli, seejärel lülitage seade sisse. Teritage iga teine lüli ühelt küljelt, seejärel reguleerige nurk teisele küljele.

Milliseid ohutusmeetmeid tuleb võtta?

Kandke alati kuulmiskaitset, kaitseprille ja tolmutõrjemaski. Enne kasutamist lugege hoolikalt ohutusjuhiseid. Seadet ei tohi kasutada muude materjalide kui kettsaagide teritamiseks.

Kuidas reguleerida teritusnurka?

Keerake lahti nurgaseadise kinnituskruvi, reguleerige nurk skaala abil (vahemikus 35° vasakule ja paremale), seejärel pingutage kinnituskruvi uuesti.

Kuidas vahetada lihvketast?

Ühendage seade vooluvõrgust lahti. Eemaldage kulunud lihvketas, keerates lahti kinnitus. Sisestage uus originaal lihvketas (välisläbimõõt max 108 mm, siseläbimõõt 23 mm, paksus 3,2 mm) ja pange tagasi vastupidises järjekorras.

Milline on seadme võimsus ja pinge?

Seade töötab pingel 230 V ~ 50 Hz, võimsustarve 85 W lühiajalisel tööl S2 20 min (maksimaalselt 20 minutit pidevat tööd).

Kuidas puhastada teritajat?

Ühendage seade vooluvõrgust lahti. Kasutage pindade puhastamiseks niisket lappi veidi seebiga. Ärge kasutage agressiivseid puhastusvahendeid. Jälgige, et vesi ei tungiks seadme sisse.

Mida teha, kui toitekaabel on kahjustatud?

Kaabel tuleb lasta vahetada tootjal, selle teeninduskeskusel või kvalifitseeritud isikul, et vältida elektrilöögi ohtu.

Kuidas ketti õigesti teritada?

Sisestage kett juhtsiinile, pingutage keti kinnituskruvi. Reguleerige nurk ja kinnitus. Langetage lihvketas lülile, lülitage seade sisse ja juhtige lihvketast aeglaselt mööda lüli. Teritage iga teine lüli ühelt küljelt, seejärel minge teisele küljele.

Millised tarvikud on tarnekomplektis?

Tarne sisaldab teritajat, varulihvketast, originaalkasutusjuhendit ja ohutusjuhiseid.

Kust leida varuosi?

Tellige varuosad teenindusest, märkides seadme tüübi, toote numbri ja identifitseerimisnumbri. Originaal lihvkettad on saadaval aadressil www.isc-gmbh.info.

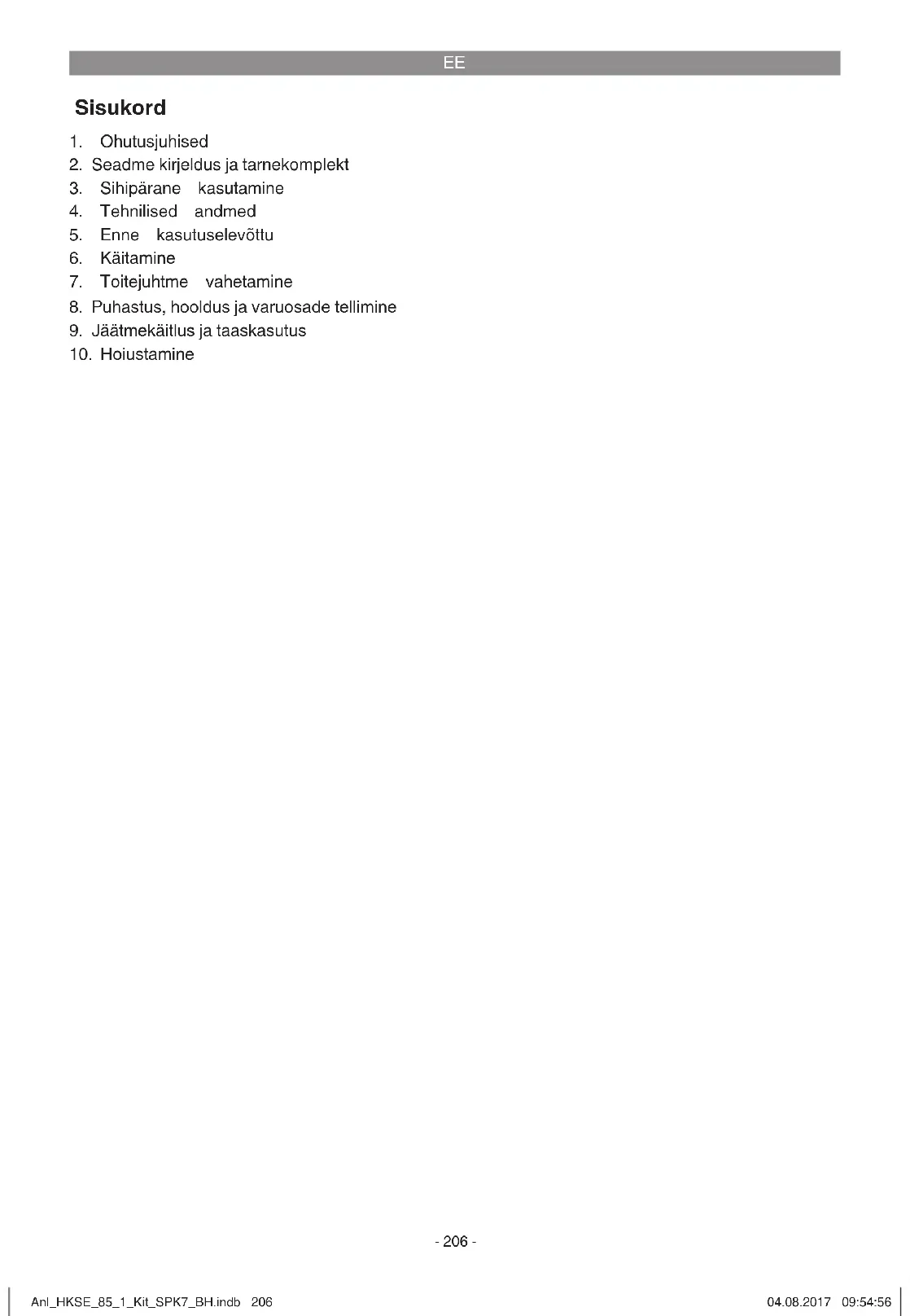

KASUTUSJUHEND HKSE 85/1 Hurricane

EE Originaalkasutusjuhend Saeketi teritusseade

1. Ohutusjuhised
2. Seadme kirjeldus ja tarnekomplekt
3. Sihipärane kasutamine
4. Tehnilised andmed
5. Enne kasutuselevõttu
6. Käitamine
7. Toitejuhtme vahetamine
8. Puhastus, hooldus ja varuosade tellimine
9. Jäätmekäitlus ja taaskasutus
10. Hoiustamine

EE

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit

Ettevaatus! Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust.

Ettevaatus! Kandke tolmumaski. Puidu ja teiste materjalide töötlemisel vöib tekkida tervisele kahjulik tolm. Asbesti sisaldavat materjali ei tohi töödelda!

Ettevaatus! Kandke kaitseprille. Töö ajal tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm vöivad halvendada nähtavust.

EE

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

Oht!

Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonised 1/2)

1. Ketistopper
2. Ketistopperi reguleerimiskruvi
3. Teritusnurga reguleerimisskaala
4. Teritusnurga fi kseerimiskruvi
5. Keti juhtsiin
6. Keti kinnituskruvi
7. Sügavuspiiriku reguleerimiskruvi
8. Teritusketas
9. Sees-/väljas-lüliti
10. Terituspea
11. Toitejuhe

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on köik vajalikud osad. Juhul, kui möni osa on puudu, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi löpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).

• Kontrollige, kas tarnekomplekt on terviklik.

• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguasjad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Lisa-käiakivi
• Originaalkasutusjuhend
- Ohutusjuhised

3. Sihipärane kasutamine

Saeketi teritajat kasutatakse saekettide teritami-seks.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

Masinat võib kasutada ainult otstarbekohaselt! Hoolimata otstarbekohasest kasutamisest ei ole võimalik teatud riskifaktoreid täielikult kõrvaldada. Tingituna masina konstruktsioonist ja paigaldamisest võivad esineda järgmised olukorrad:

• Käiakivi puudutamine katmata osas.
- Osade väljapaiskumine kahjustatud käiakividest.
- Töödeldava materjali või töödeldavate detailide väljapaiskumine.
- Kuulmiskahjustused vajalike körvaklappide mittekasutamisel.

EE

4. Tehnilised andmed

Nimipinge: ....230V \~ 50Hz Võimsus: .... S2 20 min 85 W Tühijooksu pöörete arv: ....5500 min¹ Reguleerimisnurk: ....35° vasakule ja paremale Teritusketta-Ø (sisemine): .... 23 mm Teritusketta-Ø (väline): .... maks. 108 mm Teritusketta paksus: .... 3,2 mm Ohutuskategooria: .... II ^1 Kaal: .... 1,9 kg

Sisselülituskestus:

Sisselülituskestus S2 20 min (lühiajaline režiim) tähendab, et mootorit võib nimivõimsusel 85 vatti koormata pidevalt ainult andmesildil nimetatud aja (20 min) jooksul. Muidu kuumeneb see lubamatult. Pausi ajal jahtub mootor jälle oma algtemperatuurini.

Oht!

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused tehti kindlaks standardi EN 61029 järgi.

Helirōhu tase L pA .... 75 dB(A) Hälbepiir K pA .... 3 dB Müratase L WA .... 88 dB(A) Hälbepiir K WA .... 3 dB

Kasutage körvaklappe.

Müra võib põhjustada kuulmiskaotust.

Võnke koguväärtused (kolme suuna vektorsumma) on kindlaks määratud standardi EN 61029 järgi.

Teritamine

Vöngete emissiooniväärtus a_h=2,38 m/s^2 Värisemine K=1,5 m/s^2

Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib muutuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitatud väärtusest suurem.

Esitatud võngete emissiooniväärtust võib kasutada võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega.

Esitatud võngete emissiooniväärtust võib kasutada ka kahjustuste esialgseks hindamiseks.

Piirake müra teket ja vibratsiooni miinimu-mini!

• Kasutage ainult täiesti korras seadmeid.
• Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega.
- Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.

Ettevaatus!

Jääkriskid

Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jääb jääkriskide oht alati püsi-ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat tolmukaitsemaski.
2. Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele. Hoiatus!

Enne seadme reguleerimist tömmake toite-pistik alati pistikupesast välja.

Montaaž (joon. 3-6)

• Asetage ketikinnitusmehhanism kinnitusrakisesse (joon. 3) ja keerake alt tähtkruvi abil kinni (joon. 4).
• Saeketi teritaja tuleb enne kasutuselevõttu kinnitada sobivas kohas (tolmu eest kaitstud, kuiv, hea valgustusega) kinnituskruvide M8 ja seibi abil sobivale aluspinnale (nt. tööpingile) (joon. 5).
• Jälgige, et ketiteritaja paigaldusplaat oleks 8 cm aluse peale lükatud (joonis 6).

EE

6. Käitamine

Tähelepanu! Enne seadme reguleerimist tuleb see alati välja lülitada ja toitejuhe vooluvõrgust eemaldada.

6.1. Teritatava saeketi juhtsiinile asetamine (joon. 7)

Selleks keerake lahti saeketi kinnituskruvi (1)

6.2. Teritusnurga reguleerimine vastavalt keti näitajatele (joon. 8) (tavaliselt 30-35°)

• keerake lahti teritusnurga fikseerimiskruvi (1)
• reguleerige skaala (2) abil soovitav teritus-nurk
• keerake fikseerimiskruvi (1) uuesti kinni.

6.3. Ketistopperi reguleerimine (joon. 9/10)

• klappige ketistopper (1) ketile
- tömmake ketti tagasi vastu ketistopperit (1), kuni see möne ketilüli (2) peatab. Tähelepanu! Sealjuures tuleb jälgida, et peatatud ketistopperi nurk vastaks teritusnurgale. Juhul kui ei vasta, tuleb ketti ühe ketilüli vörra edasi tömmata.
- klappige terituspea (4) alla, kuni teritusketas (5) puudutab teritatavat ketilüli (6). (Selleks võib ketti ketistopperi reguleerimiskruviga (3) veidi ette või taha liigutada.

6.4. Sügavuspiiriku reguleerimine (joon. 10) klappige terituspea (4) alla ja reguleerige reguleerimiskruvi (7) abil teritussügavus. Tähelepanu! Teritussügavus tuleb selliselt reguleerida, et teritataks kogu lüli tera.

6.5. Keti kinnitamine (joon. 7)

Keerake keti kinnituskruvi (1) kinni

6.6 Keti teritamine (joon. 10/11) Tähelepanu!

• Kasutage seadet üksnes saekettide teritamiseks. Ärge teritage ega lõigake kunagi muid materjale.
• Kinnitage saekett enne teritamist juhtsiini. See takistab lihvketta asendi muutumist lahti-se saeketi tagajärjel.
• Viige lihvketas aeglaselt saeketi juurde. Liiga kiire ja järsk viimine saeketi juurde võib kaasa tuua lihvketta kahjustumise. Väljapaiskuvad osad võivad põhjustada vigastusi!

• lülitage seade sees-/väljas-lülitist (1) sisse
  viige teritusketas (5) koos terituspeaga (4) ettevaatlikult vastu ketilüli

• lülitage seade sees-/väljas-lülitist (1) välja. Sellisel viisil tuleb teritada keti iga teine lüli. Selleks et teada, millal iga teine lüli kogu keti ulatuses teritatud saab, on soovitav esimene lüli märgistada (nt. kriidiga). Pärast köigi lülide teritamist ühel pool tuleb teisel pool seadistada sama kraadiga teritusnurk. Seejärel vöib hakata teise poole lülisid teritama (ilma et oleks vaja teha täiendavaid seadistusi).

6.7. Sügavuspiiriku kauguse reguleerimine (joon. 12/13)

Pärast keti täielikku teritamist tuleb jälgida, et peetaks kinni sügavuspiiriku kaugusest (sügavuspiirikud (1) peavad olema madalamal kui ketilülid (2)). Vajadusel tuleb sügavuspiirikuid (1) viili (3) abil (ei kuulu standardvarustusse) vastavalt keti näitajatele korrigeerida.

7. Toitejuhtme vahetamine

Oht!

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade tellimine

Oht!

Lahutage seade enne puhastustöid vooluvõrgust.

8.1 Puhastamine

• Hoidke kaitseseadised, ōhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
• Soovitame puhastada seadet otsekohe pärast iga kasutamist.
• Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

EE

8.2 Teritusketta vahetamine

Tähelepanu! Enne seadme hooldamist tuleb see alati välja lülitada ja toitejuhe vooluvõrgust eemaldada.

1. Eemaldage teritusketas (joon. 14-16)
2. Asetage uus teritusketas kohale.
3. Montaaž toimub vastupidises järjekorras

Ärge kasutage kulunud, purunenud, mōranenud või muul viisil kahjustunud terituskettaid. Kasutage ainult originaalterituskettaid.

8.3 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

• Seadmetüüp
• Seadmeartiklinumber
  • Seadmeidentifitseerimisnumber
  • Vajamineva varuosa varuosanumber

Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

10. Hoiustamine

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30°C. Hoidke elektritööriista originaalpakendis.

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisonõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehnilistemuudatusteõigusreserveeritud

EE

Hooldusteave

Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Süsiharjad
Kulumaterjal / Kuluosad* Lihvkettad
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil vöi kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.
2. Garantiiteenus hölmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.
3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise töttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaaj kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma seadme ostukviiitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifitseerimise võimaluse ebapisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.
