| Vrsta izdelka | Brusilnik verige žage |
| Znamka | Hurricane |
| Model | HKSE 85/1 |
| Nazivna napetost | 230 V ~ 50 Hz |
| Absorbirana moč | 85 W (S2 20 min) |
| Hitrost vrtenja brez obremenitve | 5500 tr/min |
| Kot brušenja | 35° levo in desno |
| Zunanji premer brusa | maks. 108 mm |
| Notranji premer brusa | 23 mm |
| Debelina brusa | 3,2 mm |
| Teža | 1,9 kg |
| Kategorija zaščite | II |
| Raven zvočnega tlaka | 75 dB(A) |
| Raven zvočne moči | 88 dB(A) |
| Vrednost emisije vibracij | 2,38 m/s² |
| Predvidena uporaba | Brušenje verig žag |
| Nastavitve | Kot brušenja, zavora verige, omejitev globine |
| Vzdrževanje | Redno čiščenje, zamenjava brusa |
| Varnost | Obvezna uporaba zaščite za sluh, očal in maske proti prahu |
| Nadomestni deli | Nadomestni brusi, napajalni kabel |
| Garancija | 60 mesecev |
Pogosto zastavljena vprašanja - HKSE 85/1 Hurricane
Vprašanja uporabnikov o HKSE 85/1 Hurricane
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Ostrilnik v formatu PDF brezplačno! Poiščite svoja navodila HKSE 85/1 - Hurricane in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. HKSE 85/1 znamke Hurricane.
NAVODILA ZA UPORABO HKSE 85/1 Hurricane

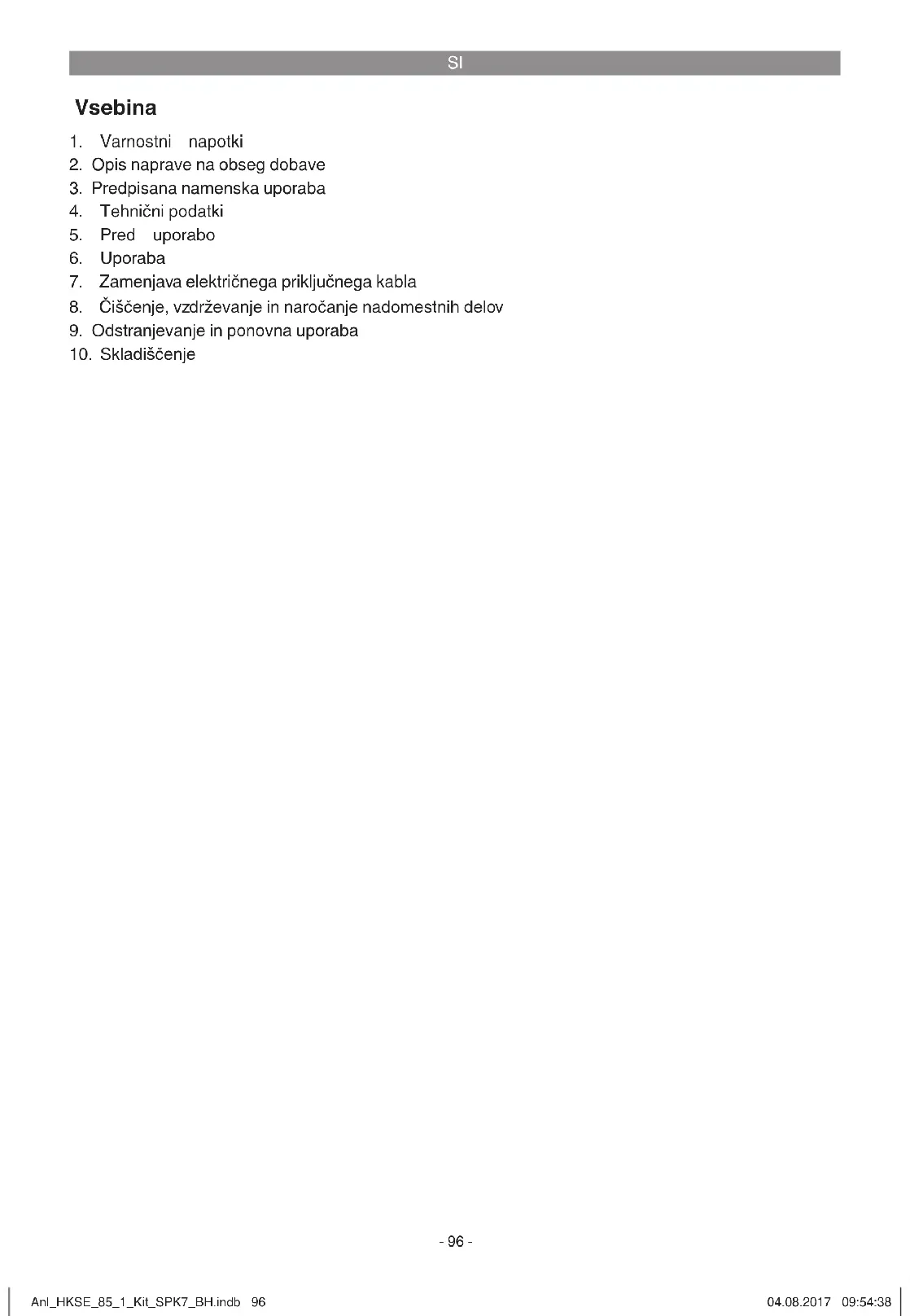

- Varnostni napotki
- Opis naprave na obseg dobave
- Predpisana namenska uporaba
- Tehnični podatki
- Pred uporabo
- Uporaba
- Zamenjava električnega priključnega kabla
- Čiščenje, vzdrževanje in naročanje nadomestnih delov
- Odstranjevanje in ponovna uporaba
- Skladiščenje
SI
Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!
Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.
SI
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici!
Nevarnost!
Preberite varnostne napotke in navodila.
Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1/2)
1 Zapora verige
2 Vijak za nastavljanje zapore verige
3 Skala za nastavljanje kota brušenja
4 Naravnalni vijak za nastavljanje kota brušenja
5 Vodilo za verigo
6 Naravnalni vijak za verigo
7 Nastavljalni vijak za omejitev globine
8 Brusilna plošča
9 Stikalo za vklop/izklop
10 Brusilna glava
11 Omrežni kabel
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.
- Odprite embalažo in previdno vzemite napravo iz embalaže.
- Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstaja- jo).
• Preverite,če je obseg dobave popoln.
- Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
- Po možnosti shranite embalažo do poteka garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!
• Nadomestni brusilni kolut
• Originalna navodila za uporabo
• Varnostninapotki
3. Predpisana namenska uporaba
Priprava za ostrenje verige žage je primerna za ostrenje verig žage.
Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.
Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo! Kljub namenski uporabi nekaterih preostalih dejavnikov tveganja ni možno povsem izključiti. Zadeve do katerih lahko pride zaradi zasnove in izgradnje stroja so:
Dotik brusilnega koluta na nepokritem predelu.
- Izvrženje delov iz poškodovanih brusilnih ko-lutov.
- Izvrženje obdelovanca in delov obdelovanca.
- Poškodbe sluha ob neuporabi glušnikov.
SI
4. Tehnični podatki
Nazivna napetost: ....230 V \~ 50 Hz Sprejem moči: ....S2 20 min 85 Watt Število vrtljajev v prostem teku: ....5500 min¹ Nastavljalni kot: ....35° v levo in v desno Brusilne plošče - ∅ (notranji): ....23 mm Brusilne plošče - ∅ (zunanji): ....max. 108 mm Debelina brusilne plošče: ....3,2 mm Razred zaščite: ....II□ Teža: ....1,9 kg
Trajanje vklopa:
Trajanje vklopa S2 20 min (kratkotrajno delovanje) pomeni, da je dovoljeno motor z navedeno nazivno močjo 85 vatov neprekinjeno obremeniti le za čas, naveden na tipski tablici (20 min). V nasprotnem primeru bi se nedopustno pregrel. Med mirovanjem se motor znova ohladi na svojo izhodiščno temperaturo.
Nevarnost!
Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 61029.
Nivo zvočnega tlaka L_pA 75 dB (A) Negotovost K_pA 3 dB Nivo zvočne moči L_WA 88 dB (A) Negotovost K_WA 3 dB
Uporabljajte zaščito za ušesa.
Hrup lahko povzroči izgubo sluha.
Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 61029.
Brušenje
Emisijska vrednost vibracij a_h=2,38 m/s^2 Negotovost K = 1,5 m/s ^2
Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko spreminja in v izjemnih primerih prekorači navedeno vrednost glede na vrsto in in način uporabe električnega orodja.
Navedena vrednost emisije tresljajev se lahko uporablja v primerjavo električnega orodja z enim drugim orodjem.
Navedena vrednost emisije tresljajev se lahko uporablja tudi za uvodno oceno škodovanja.
Omejite hrupnost in vibracije na minimum!
Tudi, će delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:
- Poškodbe pljuč, će ne uporabljate primerne protiprašne zaščitne maske.
- Poškodbe sluha, će ne uporabljate primerne zaščite za ušesa.
5. Pred uporabo
Pred priklopom se prepričajte, će se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju.
Opozorilo!
Zmeraj izvlecite električni priključni vtikač preden začnete izvajati nastavitve na skobljiču.
- Mehanizem za napenjanje verige vtaknite v sprejemni del (slika 3) in ga od spodaj privijte z zvezdastim vijakom (slika 4).
- Pripravo za ostrenje verige žage pred prvim zagonom s pritrdilnimi vijaki M8 in podložkami pritrdite na ustrezno podlago (n.pr. delovni pult) na ustreznem mestu (zaščiteno pred prahom, suho, dobro osvetljeno) (slika 5).
- Pri tem pazite na to, da je potrebno montažno ploščo priprave za ostrenje verige potisnite na podlago do omejevala (slika 6).
SI
6. Uporaba
Pozor! Pred vsakim nastavljanjem priprave je prvo potrebno pripravo izklopiti in potegniti omrežni vtikač iz električne priključne vtičnice.
6.1. Verigo, ki jo namenite ostriti, položite v vodilo (slika 7)
Za to odvijte naravnalni vijak (1) za verigo.
6.2. Kot brušenja nastavite v skladu s podatki verige (slika 8) (običajno med 30 - 35°)
- Odvijte naravnalni vijak (1) za nastavitev kota brušenja.
- Spomočjo skale (2) nastavite želeni kot brušenja.
- Ponovno privijte naravnalni vijak (1) za nastavitev kota brušenja.
6.3. Nastavljanje zapore verige (slika 9/10)
• Na verigo dajte zaporo verige (1).
- Verigo vlecite nazaj proti zapori verige (1), dokler ta ne ustavi enega rezalnega člena verige (2). Pozor! Pri tem je potrebno paziti na to, da se kot zaustavljenega rezalnega člena verige ujema s kotom brušenja. Če se ta kot ne ujema, je potrebno verigo potegniti naprej za en rezalni člen.
- Brusilno glavo (4) spustite tako daleč dol, da se brusilna plošča (5) dotika rezalnega člena verige (6), ki ga želite brusiti (Za to se verigo da s pomočjo vijaka za nastavljanje zapore verige (3) verigo prestaviti malo naprej in nazaj).
6.4. Nastavljanje omejevala globine (slika 10) Brusilno glavo (4) spustite dol in s pomočjo nastavljalnega vijaka (7) nastavite globino brušenja.
Pozor! Globino brušenja je potrebno nastaviti tako, da se naostri celoten rezalni rob rezalnega člena verige.
6.5. Fiksiranje verige (slika 7)
Pritegnite vijak (1) zapore verige.
- Naprave ne uporabljajte za brušenje žaginih verig. Nikoli ne brusite in ne režite drugih materialov.
- Pred brušenjem vpnite žagino verigo v vodilno tirnico. To prepreči da bi se brusilni kolut zataknil v ohlapno žagino verigo.
• Brusilni kolut počasi pripeljite do žagine veri-
ge. Prehitro ali sunkovito približevanje žagine verige lahko povzroči poškodovanje brusil-nega koluta. Izvrženi deli lahko povzročijo poškodbe!
- Pripravo vklopite s stikalom za vklop/izklop (1)
- Brusilnoploščo (5) z brusilno glavo (4) previdno vodite proti nastavljenemu členu verige.
- Pripravo izklopite s stikalom za vklop/izklop (1). Na ta način je potrebno naostriti vsak drugi člen verige. Da bi vedeli, kdaj je vsak drugi člen verige naostren, je priporočljivo, da si prvi člen verige označite (n.pr. s kredo). Po tem, ko so vsi rezalni členi verige na nastavljeni strani naostreni, je potrebno brusilni kot nastaviti na enako število stopinj na drugi strani nastavitve kota. Nato lahko pričnete (brez, da bi morali izvršiti še kakšna nastavljalna dela) ostriti člene druge strani.
6.7. Nastavljanje razmaka omejitve globine (slika 12/13)
Po tem, ko je veriga popolnoma naostrena, je potrebno paziti na to, da se držite razmaka omejitve globine brušenja (omejevalo globine (1) mora biti nižje, kot so rezalni členi verige (2)). Po potrebi lahko omejevalo globine (1) s pilo (3) (ni v obsegu dobave) popilite po podatkih Vaše verige.
7. Zamenjava električnega priključnega kabla
Nevarnost!
Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.
SI
8. Čiščenje, vzdrževanje in naročanje nadomestnih delov
Nevarnost!
Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.
8.1 Čiščenje
- Zaščitno opremo, zračne reže in ohišje motorja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
- Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
- Rednočistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.
8.2 Zamenjava brusilne plošče
Pozor! Vedno preden pričnete izvajati vzdrževalna dela na pripravi, je pripravo prvo potrebno izklopiti in potegniti omrežni vtikač iz električne priključne vtičnice.
- Odstranite brusilno ploščo (slike 14 - 16).
- Vstavite novo brusilno ploščo.
- Sestavljanje poteka po obratnem vrstnem redu.
Ne uporabljajte obrabljenih, zlomljenih, počenih ali drugače poškodovanih brusilnih plošč. Uporabljajte le originalne brusilne plošče.
8.3 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:
Tipnaprave
• Art. številko naprave
• Ident- številko naprave
• Številka potrebnega nadomestnega dela
Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info
9. Odstranjevanje in ponovna uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališću, da bo pravilno odstranjena. Če ne poznate primernih zbirališć, se pozanimajte pri svoji občinski upravi.
10. Skladiščenje
Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 °C. Električno orodje shranjujte v originalni embalaži.
SI
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
SI
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.
| Kategorija Primer | |
| Obrabni deli* ogljene ščetke | |
| Obrabni material/ obrabni deli* brusilni koluti | |
| Manjkajoči deli |
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
- Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
Opišite to napačno delovanje.
SI
Garancijska listina
Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici, ali na prodajno mesto, pri katerem ste kupili napravo. Za uveljavljanje garancijskih zahtevkov velja naslednje:
-
Ti garancijski pogoji so namenjeni izključno porabniku, tj. fizičnim osebam, ki tega izdelka ne bodo uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
-
Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedenega proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.
Proximo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, će napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali će je bila izpostavljena obremenitvam, ki so temu enakovredna.
- Iz garancije so izvzeti:
- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.
- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).
- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.
-
Garancijsko obdobje traja 60 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.
-
Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.
Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.
