Typ produktu	Robotická kosačka na trávu
Značka	Honda
Model	Miimo HRM40 Live
Šírka kosenia	19 cm
Výška kosenia	30 až 50 mm (nastaviteľná v 3 polohách)
Maximálny sklon	15° (27 %)
Maximálna plocha trávnika	400 m²
Plocha na jedno nabitie	Až 45 m²
Hmotnosť (podľa EPTA 01:2014)	7,6 kg
Typ ochrany	IPX4
Batéria	Li-ion 18 V DC, 2,5 Ah, 5 článkov
Priemerná výdrž	45 min
Čas nabíjania (max.)	45 min
Dodaný obvodový kábel	125 m
Maximálna dĺžka obvodového kábla	250 m
Nabíjacia stanica - Vstupné napätie	24 V DC
Nabíjacia stanica - Príkon (nabíjanie/pohotovostný režim)	55 W / 2,6 W
Nabíjacia stanica - Typ ochrany	IPX4
Napájací zdroj - Vstupné napätie	220-240 V AC, 50-60 Hz
Napájací zdroj - Typ ochrany	IPX7
Hmotnosť napájacieho zdroja	0,8 kg
Hladina hluku	61 dB(A) (neistota K = 2 dB)
Prevádzková teplota	5 °C až 45 °C
Skladovacia teplota	-20 °C až 50 °C
Funkcie	Programovanie Easy Timer, náhodné kosenie, režim Umiestniť a kosiť, detekcia prekážok, alarm proti krádeži, automatické uzamknutie

Často kladené otázky - Miimo HRM40 Live Honda

Ako nainštalovať obvodový kábel?

Upevnite kábel k zemi po celej jeho dĺžke bez toho, aby bol voľný. Nabíjacia stanica musí byť umiestnená na kábli na vonkajšom okraji oblasti kosenia. Dodržujte minimálnu vzdialenosť 75 cm medzi paralelnými káblami a vyhýbajte sa uhlom menším ako 45°. Viac podrobností nájdete v priloženom návode na inštaláciu.

Aká je ideálna výška kosenia pre prvé kosenia?

Nastavte výšku kosenia na 50 mm počas prvých týždňov, aby nedošlo k prerezaniu obvodového kábla. Po zarastení trávnika môžete upraviť na 30 alebo 40 mm.

Ako nabíjať batériu?

Umiestnite kosačku na nabíjaciu stanicu. Batéria Li-ion sa nabije približne za 45 minút. Môže byť nabíjaná kedykoľvek bez zníženia jej životnosti. Nabíjanie prebieha pri teplote od 5 °C do 45 °C.

Čo robiť, ak kosačka nefunguje?

Skontrolujte, či je zapnutý vypínač zap./vyp. a či je batéria nabitá. Ak LED na stanici bliká, obvodový kábel je pravdepodobne prerušený alebo mimo limitov (medzi 20 a 250 m). Pozrite si kapitolu Riešenie problémov v návode.

Ako čistiť kosačku?

Použite mäkkú kefku a handričku. Nepoužívajte vodu, rozpúšťadlá ani vysokotlakový čistič. Otočte kosačku a pravidelne čistite oblasť nožov a koliesok tvrdou kefkou.

Kedy vymeniť nože?

Vymeňte nože, ak sú opotrebované alebo poškodené. Nože sú obojstranné. Utiahnite skrutky na krútiaci moment 2,5 Nm a vždy vymeňte celú sadu nôž + skrutka, aby ste predišli nevyváženosti.

Môže byť kosačka používaná v daždi?

Vyhnite sa koseniu počas zlého počasia, najmä počas búrky. Kosačka má stupeň krytia IPX4 (chránená proti striekajúcej vode), ale neodporúča sa používať ju počas silného dažďa.

Ako uskladniť kosačku v zime?

Vypnite kosačku a uložte ju spolu s nabíjacou stanicou na suché a bezpečné miesto chránené pred mrazom (medzi -20 °C a 50 °C). Neukladajte na ňu žiadne predmety. Na prepravu použite originálny obal.

Čo robiť, ak kosačka nenájde nabíjaciu stanicu?

Skontrolujte, či je obvodový kábel správne nainštalovaný okolo stanice a či neexistuje zdroj rušenia. Identifikátor kábla môžete zmeniť v menu Nastavenia > Rozšírené > Identifikátor kábla.

Ako naprogramovať plán kosenia?

Použite funkciu Easy Timer v menu Kalendár na nastavenie počtu kosení za týždeň (1 až 3), aktívnych dní a času začatia. Môžete tiež vytvoriť vlastný program s až 2 časovými úsekmi denne.

NÁVOD NA OBSLUHU Miimo HRM40 Live Honda

Uskladnenie počas zimy 90

USB....90

Nebezpečenstvo batérie....91

Určené použitie....92

Technické údaje 93

Informácie o hluku/vibráciách....93

Pridanie d'alšej záhrady/trávnika (pozri obrázok I) 94

Kosenie....95

Navigácia v menu....96

Odstraňovanie porúch....97

Popredajný servis a servis aplikácii 100

Preprava....100

Likvidácia....100

Slovak

Ďakujeme Vám, že ste si kúpili robotickú kosačku Miimo.

Pred inštaláciou kosačky Miimo si prečítajte nižšie uvedené bezpečnostné pokyny.

Bezpečnostné pokyny

Pozor! Prečítajte si všetky upozornenia a inštrukcie.

Oboznámte sa s ovládaním a správnym použitím zariadenia.

Uschovajte si návod na použitie bezpečne pre neskoršie použitie!

Vysvetlenie symbolov na stroji

Uistite sa, že stroj neblokuje žiadne východy.

Výstraha: Nedotýkajte sa rotujúcich nožov. Čepele nožov sú ostré. Dajte si pozor na useknutie prstov.

Predtým, ako sa ich dotknete, počkajte, kým sa úplne zastavia všetky súčasti stroja. Nože sa aj po vypnutí stroja ešte točia, rotujúci nôž môže spôsobit zranenie.

Pozor: Počas prevádzky udržujte bezpečnú vzdialenost od zariadenia.

Na stroji sa nevozte.

Na čistenie zariadenia nepoužívajte vysokotlakovú umývačku ani záhradnú hadicu.

Prevádzka

▶ Pred prácou na samotnej kosačke (napr. údržba, výmena nástroja atd.), ako aj počas prepravy a skladovania, kosačku vypnite pomocou vypínača.
▶ Deti by mali byť pod dozorom, aby sa zaistilo, že sa so strojom nebudú hrat.
▶ Nikdy nedovolte detom, osobám so zníženými fyzickými alebo mentálnymi schopnostami, zníženými schopnostami vnímania alebo s nedostatočnými skúsenostami alebo znalostami, ani osobám, ktoré nie sú oboznámené s týmito pokynmi, aby použivali kosačku. Miestne predpisy môžu obmedzovať minimálny vek užívateľa.
▶ Nepoužívajte stroj, ked’ste bosí alebo v otvorených sandáloch, vždy noste uzavretú obuv a dlhé nohavice.

▶ Vyhnite sa koseniu v nepriaznivých poveternostných podmienkach, najmä v prípade nebezpečenstva blesku.
▶ Pri prevádzke a tiež pri približovaní sa ku kosačke robte dostatočné preventívne opatrenia, aby ste vždy udržiavali rovnováhu, najmä na svahoch a na mokrej tráve. Nenaťahujte sa príliš dopredu. Pri práci s kosačkou sa neponáhl’ajte.
▶ Užívatel'je zodpovedný za nehody alebo ohrozenie iných osôb alebo ich majetku.
- Ak sa počas prevádzky stroja vyskytne akékol'vek nebezpečenstvo, stlačte červené tlačidlo STOP.
▶ Zaistite správnu inštaláciu obvodového drôtu podľa pokynov v inštalacnej príručke.

Kompletné pokyny k inštalácii kosačky Miimo nájdete v inštalačnej príručke dodávanej s výrobkom.

Pravidelne kontrolujte miesto, kde sa kosačka používa, a odstráňte všetky kamene, konáre, drôty a iné cudzie predmety.
▶ V pracovnej oblasti nevedte žiadne sietové káble pod napätím. Ak sa do robotickej kosačky zamotá sietový kábel, musí byt pred akýmkol'vek pokusom o jeho odstránenie izolovaný.
Pravidelne kontrolujte, či žacie nože, skrutky žacích nožov alebo žacie zariadenie nie sú opotrebované alebo poškodené.

Opotrebované alebo poškodené žacie nože a skrutky vymeňte ako celú sadu, aby sa zabezpečila vyváženost.

▶ Nikdy nepoužívajte zariadenie, ak má poškodené ochranné kryty, alebo bez ochranných zariadení.
▶ Ruky ani nohy nedávajte do blízkosti rotujúcich častí.
▶ Nikdy nedvíhajte ani neprenášajte kosačku keď beží motor.
▶ Nenechávajte stroj bez dozoru, ak viete, že v bezprostrednej blízkosti sa nachádzajú zvieratá, deti alebo lúdia.
▶ Stroj naštartujte podľa pokynov a budťe v dostatočnej vzdialenosti od rotujúcich častí.
▶ Nepoužívajte výrobok v rovnakom čase ako postrekovacie zariadenie a používajte plánovanie činnosti tak, aby ste zaistili, že dva systémy sa nikdy nespustia súčasne.
- Ak sa zariadenie z nejakého dôvodu ponorí do vody, vyberte ho z vody a vypnite ho pomocou vypínača. Nepokúšajte sa zariadenie zapínať, ale obrátte sa na vášho autorizovaného predajcu Honda.
▶ Zariadenie neupravujte. Neautorizované úpravy môžu narušit bezpečnost vášho zariadenia a môžu spôsobit zvýšenie hluku a vibrácii.

Vypnite zariadenie pomocou vypínača:

– pred odstraňovaním upchatia,
– pred kontrolou, čistením alebo údržbou stroja,
– pred uskladnením,
– ak zariadenie abnormálne vibruje (zastavte a okamžite skontrolujte),
— po náraze na cudzí predmet, skontrolujte stroj, či nie je poškodený, a požiadajte o radu a potrebné opravy vášho autorizovaného predajcu Honda.

Údržba

▶ Pri manipulácii alebo práci v blízkosti ostrých nožov vždy používajte záhradné rukavice.
▶ Pred prácou na kosačke ju vypnite pomocou vypínača.
▶ Pred prácou na nabíjacej stanici alebo napájacom zdroji vytiahnite zástrčku zo siete.

Vonkajšie časti zariadenia dôkladne očistite mäkkou kefou a handričkou. Nepoužívajte vodu, rozpúštádlá ani leštidlá. Odstráňte všetku trávu a zvyšky, najmä z vetracích otvorov. Kosačku otočte hore nohami a pravidelne čistite oblast nožov a otočné kolieska. Na odstránenie zhutnených odrezkov trávy použite tvrdú kefku alebo škrabku (pozri obrázok J).

Nože sú použitelné z oboch strán.

▶ Skontrolujte, či sú všetky matice a skrutky utiahnuté, aby ste zaistili bezpečnú prácu so záhradným náradím. (vid'obrázok K)

▶ Pravidelne vizuálne kontrolujte stroj a z dôvodu bezpečnosti vymeňte opotrebované alebo poškodené časti.
▶ Zaistite, aby sa používali iba oficiálne náhradné diely Honda.
▶ Vymeňte všetky nože a skrutky podľa potreby.

Uskladnenie počas zimy

▶ Kosačku vypnite pomocou vypínača.

▶ Kosačka bude pracovať pri teplote od 5°C do 45°C. Počas zimnej sezóny, keď je teplota v záhrade neustále pod 5°C, kosačku a nabíjaciu stanicu uskladnite na bezpečnom a suchom mieste mimo dosahu detí.

Na kosačku ani nabíjaciu stanicu nekladte iné predmety.

Pri preprave na velké vzdialenosti sa odporúča používať originálny obal.

▶ Kosačku skladujte iba v teplotnom rozmedzí od -20^ do 50^ .
Napríklad nenechajte kosačku v lete v aute.

USB

Kosačka má rozhranie USB, ktoré sa má používať výhradne na aktualizácie softvéru, ktoré vykonáva autorizovaný predajca Honda. Používajte iba schválené USB.org klúče (formátované na FAT 32) a schválené káble USB. org OTG.

▶ Nepoužívajte rozhranie USB na žiadne dálšie účely. Nezapájajte žiadne externé zariadenia.

Nebezpečenstvo batérie

▶ Nabíjajte iba v nabíjacej stanici schválenej Hondou.
▶ Miimo bude pracovať pri teplote od 5°C do 45°C. Ak je teplota batérie mimo tohto rozsahu, Miimo zobrazí správu a neopustí nabíjaciu stanicu. Ak je v prevádzke, Miimo sa vráti do nabíjacej stanice alebo zostane na svojom mieste.
- Ak je batéria vadná, môže z nej uniknúť tekutina a príst do kontaktu so susednými komponentmi. Skontrolujte všetky príslušné diely a kontaktujte autorizovaného predajcu Honda.
▶ V nepravdepodobnom prípade, že z batérie vytečie tekutina, zabráňte akémukol'vek kontaktu so strojom. Ak dôjde ku kontaktu s tekutinou, vyhl'adajte lekársku pomoc.
▶ Stroj ani batériu neotvárajte. Nebezpečenstvo skratu a úrazu elektrickým prúdom.
▶ Chráňte stroj pred ohňom. Nebezpečenstvo výbuchu batérie. V prípade požiaru alebo výbuchu batérie kontaktujte záchrannú službu.
▶ V prípade poškodenia a nesprávneho použitia stroja sa môžu z batérie uvolňovať výpary. Zabezpečte čerstvý vzduch a v prípade problémov vyhládajte lekársku pomoc. Výpary môžu podráždiť dýchacie ústrojenstvo.

▶ Na nabíjanie kosačky používajte iba originálnu nabíjaciu stanicu Honda a napájací kábel. V opačnom prípade hrozí riziko požiaru alebo výbuchu.
Pravidelne kontrolujte nabíjaciu stanicu, napájací zdroj, káble a zástrčky. Ak sa zistí poškodenie alebo starnutie, odpojte ich od nabíjacej stanice alebo od napájacieho zdroja a nepoužívajte ich. Nikdy neotvárajte nabíjaciu stanicu ani napájací zdroj. Opravy nechajte vykonávať iba kvalifikovaným technikom Honda a používajte iba originálne náhradné diely.

Poškodená nabíjacia stanica, napájací zdroj, kábel alebo zástrčka zvyšuje riziko úrazu elektrickým prúdom.

▶ Nabíjaciu stanicu a napájací zdroj nepoužívajte na l'ahko horlávých povrchoch (napr. papier, textil atd.) alebo v ich blízkosti. Zahrievanie nabíjacej stanice a napájacieho zdroja počas nabíjania môžu predstavovať nebezpečenstvo požiaru.
▶ Robte stály dohlád nad detími. Tým sa zabezpečí, že sa deti nebudú hrat's nabíjacou stanicou, napájacím zdrojom alebo so strojom.
▶ Napätie uvedené na napájacom zdroji musí zodpovedať napätiu zdroja napájania.

▶ Odporúčame, aby bol zdroj napájania zapojený iba do zásuvky, ktorá je chránená prúdovým chráničom s citlivostou 30 mA. Pravidelne kontrolujte prúdový chránič (RCD).
▶ Napájací kábel musí byť v pravidelných intervaloch skontrolovaný na známky poškodenia.
▶ V prípade zaplavenia nabíjacej stanice vypnite napájanie a kontaktujte autorizovaného predajcu Honda.
▶ Nikdy sa nedotýkajte sietovej zástrčky ani žiadnej inej zástrčky mokrými rukami.
Káble neprechádzajte, nestláčajte ani netahajte. Káble chráňte pred teplom, olejom a ostrými hranami.

Napájací zdroj je z bezpečnostných dôvodov dvojito izolovaný a nevyžaduje žiadne uzemnenie. Prevádzkové napätie je 230 V AC, 50 Hz (v prípade krajín mimo EÚ 220 V, prípadne 240 V). Pre podrobnosti kontaktujte vášho autorizovaného predajcu Honda.

V prípade pochybností kontaktujte kvalifikovaného elektrikára alebo najbližšieho autorizovaného predajcu Honda.

Symboly

Nasledujúce symboly sú dôležité pre prečítanie a porozumenie návodu na obsluhu, najmä schém. Prosím zoberte na vedomie symboly a ich význam. Správna interpretácia symbolov vám pomôže používať záhradný produkt lepšie a bezpečnejšie.

Symbol Význam

Príslušenstvo/Náhradné diely

Určené použitie

Kosačka je určená na kosenie trávnika v domácnosti. Nepoužívajte kosačku vnútri.

Nepoužívajte kosačku na žiadne iné účely z dôvodu zvýšeného rizika nehôd a poškodenia kosačky. Nikdy sa nepokúšajte upravovať kosačku akýmkol'vek spôsobom, pretože to môže mať za následok nehody alebo poškodenie kosačky.

Technické údaje

Robotická kosačka Jednotka Miimo HRM40
Šírka záberu cm 19
Výška kosenia mm 30-50
Uhol svahu (max.) °/% 15/27
Velkost trávnika
– maximálne m	^2	400
– na jedno nabitie do ^A)	m^2	45
Hmotnosť podľa procedúry EPTA 01:2014 kg 7,6
Stupeň ochrany IPX4
Výrobné číslo vid’ typový štítok na kosačke
Batéria		Li-Ion
Menovité napätie	VDC —— ——	18
Kapacita	Ah 2,5
Počet článkov batérie		5
Pracovný čas, priemerne ^A)	min 45
Doba nabíjania (max.)	min 45
Obvodový drôt
– drôt v balení	m	125
– minimálna požadovaná dĺžka	m 20
– maximálna dovolená dĺžka	m	250
Nabíjacia stanica
Vstupné napätie VDC 24
Spotreba energie zapnuté nabíjanie/obvodový drôt	W	55/2,6
Nabíjací prúd (do)	A 2,3
Povolený rozsah teplôt pri nabíjaní ^B)	°C	5-45
Hmotnosť podľa procedúry EPTA 01:2014 kg 1,65
Stupeň ochrany IPX4
Napájací zdroj
Švajčiarsko		80016-Y0E-003X
Spojené kráľovstvo		80015-Y0E-003X
Ostatná Európa		80014-Y0E-003X
Vstupné napätie (AC)	V	220-240
Ochranná trieda		☐ / II
Frekvencia	Hz 50-60
Výstupné napätie (DC)	V 24
Stupeň ochrany IPX7
Hmotnosť	kg 0,8

A) Závisí od výšky kosenia, stavu trávy a vlhkosti
B) Vnútorná teplota batérie
Špecifikácie sa vztahujú na menovité napätie [U] 230 V. Tieto špecifikácie sa môžu lišit pri rôznych napätiach a v modeloch špecifických pre danú krajinu.

Informácie o hluku/vibráciách

Hodnoty emisií hluku stanovené podľa EN 50636-2-107.

Hladiny hluku produktu vážené A sú zvyčajne: Hladina

hluku 61 dB(A). Nepresnost K = 2 dB.

Akcia Obrázok Strana

Príslušenstvo A 22
Rozsah dodávky/vybalenie kosačky B 23
Položenie obvodového drôtu C 23
Predlžujúci obvodový drôt D 24
Položenie obvodového drôtu okolo vnútorného objektu	E 24
Zdvíhanie a prenášanie kosačky F 25
Nastavenie výšky kosenia G 25
Place & Mow H 26
Pridanie d’alšieho trávnika I 26
– s dodatočnou nabíjacou stanicou (vpravo)
– bez dodatočnej nabíjacej stanice (hore vl’avo)
Čistenie	J 27
Údržba	K 27

Inštalácia

Skontrolujte, či je obvodový drôt úplne pripevnený k zemi, aby ste predišli uvolňovaniu dlhých úsekov drôtu. Akýkolvek uvolnený drôt môže predstavovať nebezpečenstvo zakopnutia.

Z oblasti kosenia odstráňte slamu, kamene, volně kúsky dreva, drôty, živé káble a dálšie cudzie predmety. Uistite sa, že oblast kosenia je rovná a nemá priekopy, drážky a strmé svahy nad 15°/27%, ktoré sú pre kosačku čistými prekážkami.

Nabíjacia stanica musí byť umiestnená na drôte na vonkajšom okraji oblasti kosenia. Nesmie byť umiestnená na strane nástroja alebo záhradného prístrešku stojaceho ako ostrov vo vnútri koseného trávnika.

Pred inštaláciou a pred prvým kosením novej sezóny a vždy, keď by bola tráva vyššia ako 5 mm, odporúčame pokosit trávnik najskôr konvenčnou kosačkou.

Žací mechanizmus kosačky je navrhnutý na kosenie malých trávnych porastov (30 - 50 mm). Odrezky ostávajú ako mulč na hnojenie trávnika. Výška kosenia je nastavitelná na 30, 40 a 50 mm.

Počas prvých týždňov používania nastavte výšku kosenia na 50 mm, aby ste zabránili rezaniu obvodového drôtu. Potom bude drôt zakrytý trávnikom.

Dodatočný obvodový drôt je možné pridať pomocou konektora drôtu (pozri obrázky D–E).

Obvodový drôt môže byť predĺžený až na maximálnu dĺžku 250 m.

Obvodový drôt môže byť zahrabaný až 5 cm pod zemou (alebo pod nekovovými doskami).

Aby ste predišli poškodeniu obvodového drôtu, nerýpajte a nehrabte oblast, kde je umiestnený.

Pri pokladaní drôtu sa vyhýbajte uhlom menším ako 45°. Môže to ovplyvnit výkon.

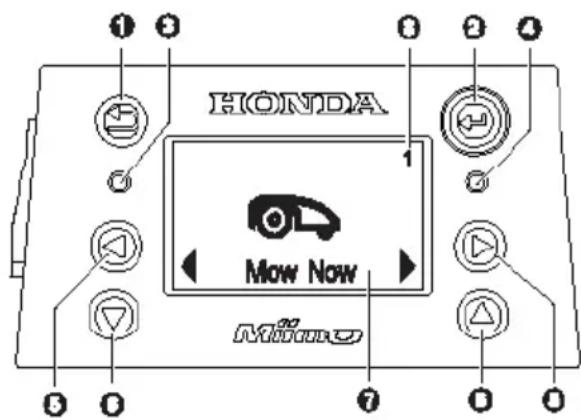

Displej

Symbol		Význam
1		Tlačidlo spät
2		Potvrdzujúce tlačidloAk počas kosenia stlačíte potvrdzujúce tlačidlo, kosačka sa vráti do nabíjacej stanice
3	○	Červená LED svieti: chyba kosačky
4	○	Zelená LED svieti: kosačka je zapnutáZelená LED nesvieti: kosačka je neaktívna a na aktiváciu sa vyžaduje váš štvorciferný kód PIN.Alebo je kosačka vypnutá, musí byť zapnutý vypínač a na aktiváciu kosačky musí byť zadaný štvormiestny PIN kód.Poznámka: počas aktualizácie softvéru sa rozsvieti zelená a červená LED.
5	◀◀	Tlačidlo vlavo/vpravo
6	▽△	Tlačidlo hore/dole
7		Displej s dialógovou obrazovkou
8	1 2 3	Číslo záhrady (zobrazuje sa, keď je v pamäti kosačky viac ako jedna mapa záhrady)

Ak do 10 minút nezadáte žiadny vstup, displej sa prepne do režimu spánku.

Pridanie dálšej záhrady/trávnika (pozri obrázok I)

Na inštaláciu dalšieho trávnika postupujte podla pokynov v inštalačnej príručke.

So samostatnou nabíjacou stanicou, samostatnými záhradami (pozri obrázok I, vpravo): Kosačku je možné používať až na troch rôznych záhradách. Pre dálšiu záhradu, samostatná nabíjacia stanica (vid'obrazok A) a potrebné obvodové drôty a kolíky sa vyžadujú. Ak je zvolený plán alebo funkcia Easy Timer bude kosiť trávu v rámci časových úsekov v oblasti v ktorej sa nachádza. Pri prenášaní medzi rôznymi záhradami kosačku vypnite. Poznámka: softvérové aktualizácie sa musia vykonávať na kosačke v každej nabíjacej stanici.

Aby sa pri uskladnení na zimné obdobie zabezpečilo zapamätanie ktorá nabíjacia stanica patrí do ktorej záhrady, odporúča sa označit nabíjacie stanice číslom záhrady a popisom.

Bez samostatnej nabíjacej stanice: Je možné prepojit trávniky umiestnením obvodového drôtu medzi oboma trávnikovými plochami čo najbližšie k sebe (pozri obrázok I, vlavo hore). Dodatočná plocha trávnika bez nabíjacej stanice sa nezaznamená do pamäte mapy a kosačka nebude používať stratégiu kosenia Map & Mow v tejto oblasti trávnika bez nabíjacej stanice. Maximálna odporúčaná plocha trávnika bez nabíjacej stanice je 40 m². Kosačka bude kosiť, až kým sa nevybije batéria a na nabíjanie sa musí presunút spät do nabíjacej stanice.

Kosenie

▶ Nedovolte detom voziť sa na kosačke.
Pred zdvíhaním stlačte tlačidlo zastavenia na hornej časti kosačky. Kosačku vždy zdvíhajte za rukovát. (pozri obrázok F).

Uistite sa, že v oblasti kosenia nie sú malé zvieratá, ako sú ježkovia alebo korytnačky.

Po úspešnej inštalácii môžete bud'okamžite začať kosiť potvrđením "Mow now" na displeji, alebo počkať na d'alší naplánovaný čas kosenia, ako je naprogramované pomocou plánovacej funkcie Easy Timer (vyžaduje sa predchádzajúce nastavenie).

Plán kosenia je tiež možné nastaviť podľa vašich potrieb.

Kosačka musí pokosit trávnik trikrát úplne (urobit 3 úplné kosenia), aby sa trávnik naučila. Počas fázy učenia nemusí byť vizuálny výsledok optimálny.

Približné časy kosenia na úplné pokrytie záhrady pomocou Map & Mow sú uvedené nižšie. Upozorňujeme, že časy kosenia sa budú lišiť v závislosti od zložitosti trávnika a počtu objektov v záhrade.

100 m² 4 h

350 m² 12 h

400 m² 14 h

Nastavte plán s častými opakovaniami. Najlepšie výsledky kosenia nastavte plán častého kosenia pre dlhšiu výdrž batérie a pre predchádzanie nečistotám na trávniku.

Ked' kosačka kosí

Ak chcete predčasne zastaviť kosenie, stlačte tlačidlo

Stop alebo pošlite kosačku späť do nabíjacej stanice stlačením potvrdzujúceho tlačidla ←.

Režim šetrenia energie

Ak chcete kosačku prebudit manuálne z úsporného režimu, stlačte potvrdzujúce tlačidlo ← a potom zvolte

"Mow now" alebo iný "Mowing mode", keď je kosačka v nabíjacej stanici.

Ked'je aktívny plán kosenia alebo funkcia Easy Timer, automaticky sa spustí drôtový signál.

Kosenie malých trávnikov pomocou programu Place & Mow

Place & Mow je určený na kosenie malých plôch, ktoré si vyžadujú špeciálne ošetrenie bez toho, aby bolo potrebné kosit celý trávnik, ako je napríklad plocha pod kúskom záhradného nábytku, ktorý bol odstránený. Kosačka musí byť umiestnená vľavom dolnom rohu zamýšlanej oblasti na kosenie. (vid'obrázok H). Konečná kosená plocha závisí od podmienok trávnika; nebude to nevyhnutne presný štvorec. Po skončení Place & Mow, postupujte podľa pokynov na obrazovke.

Poznámka: Z bezpečnostných dôvodov nie je možné používať Place & Mow mimo obvodového drôtu.

Snímače

Kosačka je vybavená nasledujúcimi snímačmi:

– Snímač zdvihu sa aktivuje, keď sa kosačka zdvihne.
– Snímač prevrátenia zistí, kedy sa kosačka prevráti.
– Snímač náklonu sa aktivuje, keď kosačka dosiahne uhol sklonu 32°.

– Snímač prekážky detekuje predmety/prekážky pozdíž celého predného okraja kosačky a spôsobuje zmenu smeru.

Nabíjanie batérie

Batéria je vybavená monitorovaním teploty, ktoré umožňuje nabíjanie, iba ak je vnútorná teplota batérie v rozsahu od 5°C do 45°C.

Lítium-iónová batéria sa dodáva čiastočne nabitá. Počas inštalácie obvodového drôtu sa odporúča kosačku nabíjať v nabíjacej stanici.

Ak je batéria takmer vybitá alebo je vybitá, kosačka sa vypne ochranným obvodom: nože sa už nehýbu.

Navigácia v menu

V nasledujúcej tabulke sú vysvetlené rôzne položky ponuky.

Hlavné menu Sub-menu 1 Sub-menu 2 Vysvetlenie
Mow now			Stlačením tlačidla potvrdenia odošlete kosačku na kosenie.V režime "Off/Manual", bude kosačka bude kosít pokým sa na displeji nezobrazí "garden complete".V režime "Schedule" alebo s plánovacou funkciou Easy Timer, bude kosačka pracovať až do konca časového obdobia alebo pokým sa na displeji nezobrazí "garden complete" (podľa toho, čo nastane skôr).
Plánovacia funkcia	Easy Timer Plánovacia funkcia Easy Timer je optimalizovaná na základe velkosti trávnika.V predvolenom nastavení kosačka vykonáva dva úplné kosenia týždenne a začína o 8:00.Možné sú nasledujúce nastavenia:
	Plán Upraviť (zvolený deň)		Naprogramujte plán kosenia nastavením jednotlivých dní kosenia a prevádzkových intervalov (do 2 na deň).
	Vypnút/Manuálne		Vyberte túto možnosť, keď sa nemá použiť žiadny plán. Kosačka začne kosít iba aktiváciou funkcie "Mow now".
Nastavenie	Režim kosenia	Place & Mow Vyberte velkosť medzi 2 m x 2 m a 3 m x 3 m.
		Kosenie bez nabíjacej stanice-	Kosačka bude kosít v dodatočnom trávniku bez nabíjacej stanice v náhodnom režime, kým sa nevybije batéria.
	Bezpečnosť	Automatické uzamknutie	Pokiaľ nie sú tlačidlá stlačené 3 minúty automaticky sa uzamknú.Odporúča sa z bezpečnostných dôvodov a proti krádeži.
		– On PIN kód je vyžadovaný pre reaktiváciu po automatickom uzamknutí
		– Off Tlačidlá sú vždy pripravené na zadanie.
		Zmena PINu Zmena PIN kódu si vyžaduje najskôr zadanie existujúceho PIN kódu.
		Alarm
		– On Alarm je aktivovaný.
		– Off Alarm je deaktivovaný a nebude znieť.
	Dátum a čas		Zmena času a dátumu.
	Nastavenie jazyka		Zmena jazyka.
	Info	Stav systému Informácie o nabíjaní batérie, informácie o systéme a čase prevádzky a nabíjania kosačky.

Hlavné menu Sub-menu 1 Sub-menu 2 Vysvetlenie

ID drôtu Zmeňte ID obvodového drôtu, keď sú možné interferencie.
Nastavenie snímača/ stav trávnika	Vyberte spomedzi možností Nízka (nerovná zem), Normálna a Vysoká (klzká zem). Senzor nárazu kosačky bude viac alebo menej citlivý v závislosti od vybraného stavu trávnika.
Remap Vymaže aktuálnu mapu záhrady.
Fabrický reset Obnovením pôvodných fabrických nastavení kosačky sa vymažú všetky osobné nastavenia (nie PIN). Po obnovení fabrických nastavení si bude musieť kosačka záhradu znova namapovať.
Prehľad záhrady Zobrazuje počet zmapovaných záhrad, ich veľkosť, ID drôtu a dátum posledného kosenia záhrady.
Zmazanie záhrady	Vymažte jednu konkrétnu záhradnú mapu alebo vyberte vymazanie všetkých máp súčasne.
Pomenovanie kosačky	Zmeňte názov zobrazený na displeji. Možné sú iba písmená latinskej abecedy. Počet znakov je obmedzený. Táto funkcia nie je k dispozícii vo všetkých jazykoch. V niektorých jazykoch (napríklad v češtine alebo polštine) nemá zmena názvu vplyv na zobrazenie kvôli špecifickým požiadavkám gramatiky.
Kontrola hladiny Informácie o zemnom uhle kosačky. Ak je kosačka v nabíjacej stanici a bodka na displeji nie je v označenom kruhu, nabíjacia stanica sa musí premiestniť na nové, vodorovnejšie miesto.
Signál drôtu Detekuje signál drôtu prijatý z obvodového drôtu a indikuje jeho silu (pre servisného agenta). Kosačka nebude v nabíjacej stanici prijímať žiadny drôtový signál.

Odstraňovanie porúch

Problém Možná príčina Nápravné opatrenia

LED na nabíjacej stanici bliká	Obvodový drôt je prerušený, príliš dlhý alebo príliš krátky. Vodič nie je pripojený a kosačka nie je v nabíjacej stanici.	Skontrolujte, či obvodový drôt nie je prerušený a má dĺžku medzi 20 a 250 metrov. Potom vypnite a znovu zapnite napájanie.Pri inštalácii kosačky postupujte podľa pokynov v Inštalačnej príručke.
Nadmerné vibrácie/ hluk	Uvolnená skrutka noža Utiahnite skrutku čepele na krútiaci moment 2,5 Nm.
	Žací nôž je poškodený/ohnutý Vymeňte nôž (pozri obrázok K).
Kosačka spolahlivo nedokuje	Obvodový drôt nie je správné položený okolo nabíjacej stanice	Pri pokladání obvodového drôtu postupujte podľa pokynov v inštalačnej príručke.
	Obvodový drôt blízko zdroja rušenia	Odstráňte akýkolvek prebytočný (napr. stočený) obvodový drôt okolo nabíjacej stanice.Zmeňte ID obvodového drôtu v menu.

Problém Možná príčina Nápravné opatrenia

Kosačka nefunguje Vypínač nie je zapnutý Vytiahnite kosačku z nabíjacej stanice, zapnite vypínač a vložte kosačku späť do nabíjacej stanice (uistite sa, že je nabíjacia stanica zapnutá - LED sa rozsvieti na zeleno).
	Možné upchatie Najskôr vždy vypnite hlavný vypínač, potom skontrolujte pod kosačkou a podľa potreby ho vyčistite (vždy noste ochranné rukavice).
	Batéria nie je úplne nabitá Umiestnite kosačku do nabíjacej stanice, aby ste ju mohli nabíjať. Nabíjacia stanica musí byť zapnutá.
	Tráva je príliš vysoká Pred použitím kosačky koste trávnik s bežnou kosačkou na najnižšiu výšku kosenia.
	Batéria je príliš studená/horúca Kosačka pracuje, keď je vnútorná teplota batérie medzi 5°C - 45°C. Nechajte kosačku vychladnúť/zahriat sa. Ak sa chyba vyskytuje často, nabíjacia stanica by mala byť umiestnená do tieňa.
Kosačka stojí na trávniku s vypnutým displejom	Problémy počas práce Stlačením tlačidla potvrdenia sa obrazovka rozsvieti alebo umiestnite kosačku do nabíjacej stanice.
Kosačka sa nenabíja	Batéria je príliš studená/horúca Kosačka pracuje, keď je vnútorná teplota batérie medzi 5°C - 45°C. Nechajte kosačku vychladnúť/zahriat sa. Ak sa chyba vyskytuje často, nabíjacia stanica by mala byť umiestnená do tieňa. Zapnite napájanie nabíjacej stanice. Ak sa nabíjacia stanica nespustí, obrátte sa na autorizovaného predajcu Honda.
	Nabíjacia stanica nie je zapnutá
	Nabíjacie kolíky sú skorodované Vyčistite nabíjacie kolíky.
Kosačka je mimo obvodového drôtu	Obvodový drôt na svahu Medzi obvodovým drôtom a svahom so sklonom 15 °/27 % ponechajte 30 cm.
	Prekážka v blízkosti obvodového drôtu
Časti trávnika zostali nepokosené	Kosačka vyžaduje viac kosení na dokončenie záhrady
	Časový úsek nie je dostatočne dlhý na veľkosť záhrady
	Vzdialenosť medzi obvodovými drôtmi je príliš malá
	Hrubé podmienky kosenia Zvolte "nerovná zem/nízka citlivosť" možnosť z položky menu "podmienky trávnika/nárazový snímač". Zrovnajte záhradu/odstráňte/hrbole/vyznačte obvodové drôty nevyhovujúce oblasti - Postupujte podľa pokynov v inštalačnej príručke.
	Tráva je príliš vysoká Zvolte "nerovná zem/nízka citlivosť" možnosť z položky menu "podmienky trávnika/nárazový snímač".
	Svahy v záhrade sú príliš strmé
Kosačka uviazne v záhrade	Objekty / prekážky, ktoré nie sú vyznačené
	Novo položený trávnik

Problém Možná príčina Nápravné opatrenia

Kosačka neúmyselne kosí kvety atd. Alebo prechádza cez určité prekážky	Predmety/prekážky pod 5 cm nie sú vyznačené	Prekážku označte obvodovým drôtom opúštajúcim 30 cm od objektu alebo odstráňte predmety/prekážky.
Kosenie sa nezdá byť logické	Systém Map & Mow závisí od podmienok záhrady (napr. Kosačka môže íst skôr do najbližšej kosenej oblasti, než do posledného koseného miesta). Kosačka nemusí nevyhnutne pokračovať v ďalšej nepokosenej oblasti.	Ďalšie informácie nájdete v Inštalačnej príručke. Ak sa správanie opakuje často, premapujte záhradu.
	Kosačka nie je vždy v priamom smere, keď cestujete medzi oblasťami	Nie sú potrebné žiadne nápravné opatrenia.
	Kosačka často nenájde správnu polohu alebo sa otočí na mieste	Zmeňte ID drôtu.
	Drôty prekrížené pri označovaní predmetu	Skontrolujte, či položený obvodový drôt nekrižuje. Postupujte podľa pokynov v inštalačnej príručke.
	Kosačka beží v náhodných cestách v ďalšej trávnatej ploche bez nabíjacej stanice.	Normálne správanie. Systém Map & Mow funguje iba v priestoroch s nabíjacou stanicou.
Obvodový drôt sa stále urezáva	Drôt nie je napnutý medzi kolíkmi Vzdialenost medzi kolíkmi je viac ako 75 cm	Drôt napnite a zaistite, aby vzdialenost medzi kolíkmi bola maximálne 75 cm. Postupujte podľa pokynov v inštalačnej príručke. Na opravu odpojenia použite drôtové konektory. Nad obvodovým drôtom nepoužívajte vertikulátor, rozrývač a pod.
Kosačka zanecháva nerovnomerný povrch/nízku kvalitu kosenia	Kosačka nekosí dostatočne často	Koste častejšie, aby ste dosiahli dobrý výsledok (napr. pomocou väčšieho alebo dlhšieho časového úseku).
	Žacie nože sú tupé Žacie nože obrátte alebo vymeňte (pozri obrázok K).
	Možné upchatie Najskôr vždy vypnite hlavný vypínač, potom skontrolujte pod kosačkou a podľa potreby ho vyčistite (vždy noste ochranné rukavice).
Obvodový drôt nebol detekovaný	V nabíjacej stanici nie je napájanie	Skontrolujte, či je nabíjacia stanica zapnutá (LED svieti).
	Obvodový drôt je poškodený/ odrezaný	Skontrolujte obvodový drôt, či nie je poškodený.
	Nesprávna inštalácia (napr. nedostatočná vzdialenost medzi drôtmi)	Postupujte podľa pokynov v inštalačnej príručke.
	Obvodový drôt blízko zdroja rušenia	Zmeňte ID drôtu.
Tlačidlo výšky kosenia je zaseknuté	Možné upchatie Najskôr vždy vypnite hlavný vypínač, potom skontrolujte pod kosačkou a podľa potreby ho vyčistite (vždy noste ochranné rukavice).

Popredajný servis a servis aplikácii

Je možné, že je potrebná softvérová verzia vašej kosačky (pozri "Menu > Settings > Info").

Ak sa požaduje, aby sa kosačka vrátila autorizovanému predajcovi Honda, kosačka a nabíjacia stanica sa musia vždy vrátiť spolu.

Z dôvodu bezpečnosti a udržania vysokej úrovne výkonu musí byť vykonávaná pravidelná kontrola a údržba výrobku.

Pravidelná údržba taktiež napomôže predížit jej životnosť. Honda odporúča aby bola každoročná údržba vykonaná autorizovaným predajcom Honda.

Preprava

Na obsiahnuté lítium-iónové batérie sa vztahujú legislatívne požiadavky týkajúce sa nebezpečného tovaru. Batérie sú vhodné na cestnú prepravu zo strany použivatel'a bez d'alších obmedzení.

Pri preprave cez tretie strany (napr. leteckou dopravou alebo špedičnou agentúrou) sa musia dodržiavať osobitné požiadavky na balenie a označovanie. Pri príprave produktu na prepravu sa vyžaduje konzultácia s odborníkom na nebezpečné materiály.

Likvidácia

Záhradný odpad, batérie, príslušenstvo a obaly by sa mali triedit na životné prostredie šetriacu recykláciu.

V zmysle európskej smernice 2012/19/EÚ musia byť elektrické a elektronické zariadenia, ktoré už nie sú použitelné, a v zmysle európskej smernice 2006/66/ES, musia byť chybné alebo použité batérie separované a zlikvidované spôsobom, ktorý nepoškodzuje životné prostredie.

Integrované akumulátory sa môžu demontovať len na likvidáciu. Pri otváraní vonkajšieho puzdra sa môže ručné záhradnícke náradie zničit.
Zabudované akumulátory sa môžu demontovať na likvidáciu len v autorizovanom servisnom stredisku.

Batérie:

Li-Ion:

Prosím dodržiavajte pokyny uvedené v časti Preprava.

MAJOR Honda DISTRIBUTOR ADDRESSES WICHTIGE ADRESSEN VON HONDA VERTRIEBSHÄNDLERN INDIRIZZI DEI PRINCIPALI DISTRIBUTORI HONDA ADRESSES DES PRINCIPAUX CONCESSIONNAIRES HONDA ADRESSEN BELANGRIJKE HONDA-DISTRIBUTEURS ADRESSER TILL STÖRRE HONDA-ÄTERFÖRSÄLJARE ADRESY HLAVNÝCH OBCHODNÝCH ZASTÚPENÍ HONDA

AUSTRIA

Honda Motor Europe Ltd

Hondastraße 1

2351 Wiener Neudorf

Slovensko, organiza ná zložka

Prievozská 6 821 09 Bratislava

Tel.: [phone]

Fax: [phone]

http://www.honda.sk

SLOVENIA

AS Domžale Moto center d.o.o.

Brezence

SI-8216 Mirna Peč

Tel.: [phone]

http://www.honda-as.com

[e-mail]
