Produkttyp	Robotgräsklippare
Märke	Honda
Modell	Miimo HRM40 Live
Klippbredd	19 cm
Klipphöjd	30 till 50 mm (justerbar i 3 lägen)
Maximal lutning	15° (27 %)
Maximal gräsyta	400 m²
Yta per laddning	Upp till 45 m²
Vikt (enligt EPTA 01:2014)	7,6 kg
Skyddstyp	IPX4
Batteri	Li-ion 18 V DC, 2,5 Ah, 5 celler
Genomsnittlig drifttid	45 min
Laddningstid (max.)	45 min
Medföljande begränsningskabel	125 m
Maximal längd på begränsningskabeln	250 m
Laddstation - Inspänning	24 V DC
Laddstation - Förbrukning (laddning/viloläge)	55 W / 2,6 W
Laddstation - Skyddstyp	IPX4
Strömförsörjning - Inspänning	220-240 V AC, 50-60 Hz
Strömförsörjning - Skyddstyp	IPX7
Vikt på strömförsörjning	0,8 kg
Ljudnivå	61 dB(A) (osäkerhet K = 2 dB)
Driftstemperatur	5 °C till 45 °C
Förvaringstemperatur	-20 °C till 50 °C
Funktioner	Easy Timer-programmering, slumpmässig klippning, Positionera & klipp-läge, hinderdetektering, stöldlarm, automatlåsning

Vanliga frågor - Miimo HRM40 Live Honda

Hur installerar jag begränsningskabeln?

Fäst kabeln i marken längs hela dess längd utan att lämna den lös. Laddstationen måste placeras på kabeln vid en yttre kant av klippområdet. Håll minst 75 cm avstånd mellan parallella kablar och undvik vinklar mindre än 45°. För mer information, följ den medföljande installationsguiden.

Vilken är den idealiska klipphöjden för de första klippningarna?

Ställ in klipphöjden på 50 mm under de första veckorna för att undvika att begränsningskabeln kapas. När gräset täcker kabeln kan du justera till 30 eller 40 mm.

Hur laddar jag batteriet?

Placera klipparen på laddstationen. Li-ion-batteriet laddas på cirka 45 minuter. Det kan laddas när som helst utan att minska livslängden. Laddning sker mellan 5 °C och 45 °C.

Vad gör jag om klipparen inte fungerar?

Kontrollera att på/av-strömbrytaren är aktiverad och att batteriet är laddat. Om stationens LED blinkar kan begränsningskabeln vara avskuren eller utanför gränserna (mellan 20 och 250 m). Se kapitlet Felsökning i den medföljande manualen.

Hur rengör jag klipparen?

Använd en mjuk borste och en trasa. Använd inte vatten, lösningsmedel eller högtryckstvätt. Vänd klipparen och rengör regelbundet bladområdet och hjulen med en hård borste.

När ska jag byta bladen?

Byt bladen om de är slitna eller skadade. Bladen är vändbara. Dra åt bultarna med ett vridmoment på 2,5 Nm och byt alltid hela blad- och bultsatsen för att undvika obalans.

Kan klipparen användas i regn?

Undvik att klippa i dåligt väder, särskilt vid åskväder. Klipparen är klassad IPX4 (skyddad mot vattenstänk), men det rekommenderas inte att använda den i kraftigt regn.

Hur förvarar jag klipparen på vintern?

Stäng av klipparen och förvara den tillsammans med laddstationen på en torr och säker plats, frostfri (mellan -20 °C och 50 °C). Lägg inga föremål ovanpå. Använd originalförpackningen vid transport.

Vad gör jag om klipparen inte hittar laddstationen?

Kontrollera att begränsningskabeln är korrekt installerad runt stationen och att det inte finns någon störningskälla. Du kan ändra kabelns identifierare i menyn Inställningar > Avancerat > Kabelidentifierare.

Hur programmerar jag klippscheman?

Använd funktionen Easy Timer i menyn Kalender för att ställa in antalet klippningar per vecka (1 till 3), aktiva dagar och starttid. Du kan också skapa ett anpassat schema med upp till 2 tider per dag.

BRUKSANVISNING Miimo HRM40 Live Honda

Förvaring under vintern....76

USB....77

Batteririsker....77

Säkerhetsvarningar för dockningsstationen och strömförsörjningen .....77

Symboler 78

Avsedd användning 78

Tekniska data 79

Ljud-/vibrationsinformation....79

Förklaring av figurer 80

Installation....80

Lägga till ytterligare trädgård/klippområde (se figur I) 80

Klippa gräset....81

Navigera i menyn 82

Felsökning 83

Service efter försäljning och för applikationen....86

Transport 86

Kassering....86

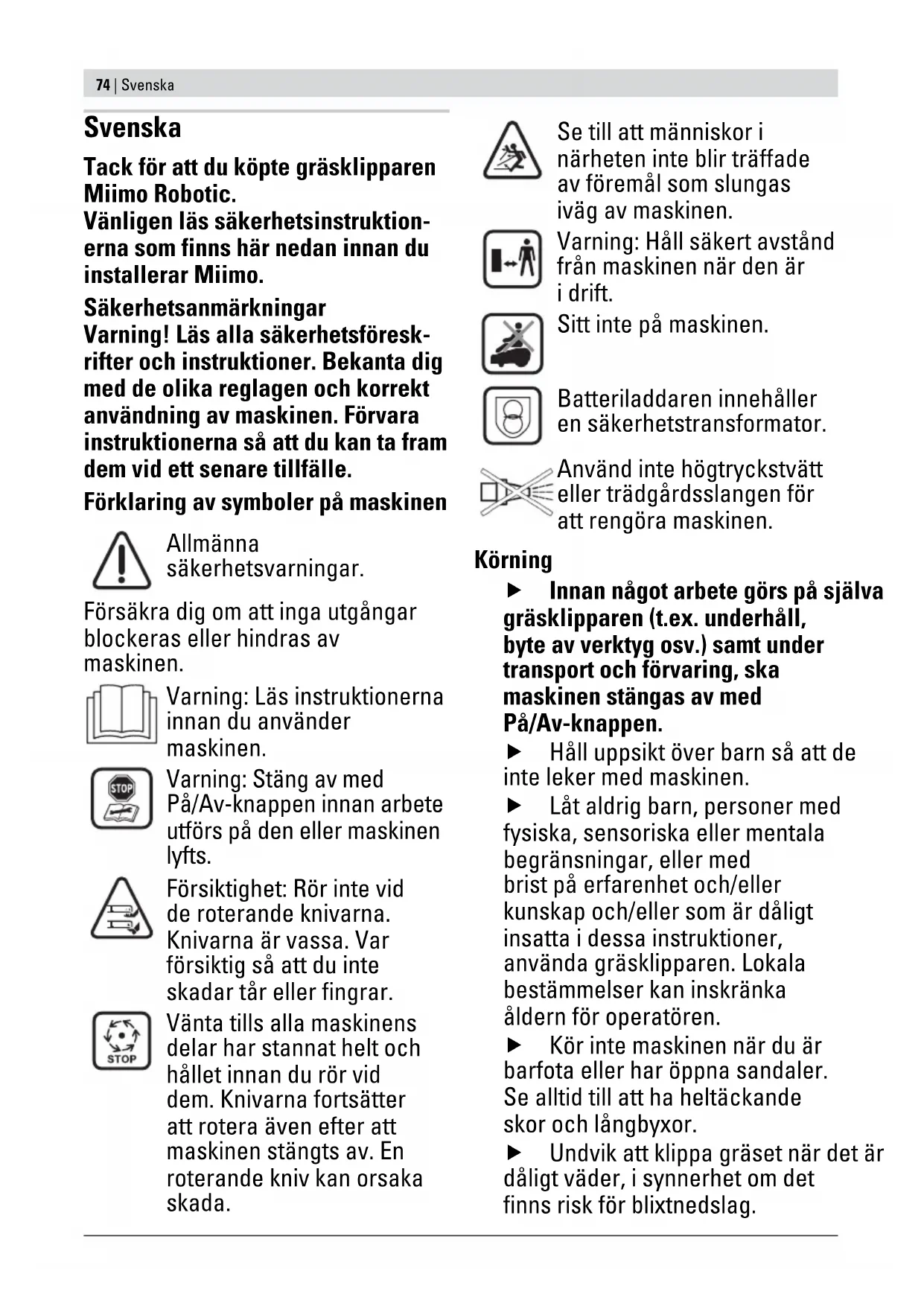

Svenska

Tack för att du köpte gräsklipparen Miimo Robotic.

Vänligen läs säkerhetsinstruktionerna som finns här nedan innan du installerar Miimo.

Säkerhetsanmärkningar

Varning! Läs alla säkerhetsföreskrifter och instruktioner. Bekanta dig med de olika reglagen och korrekt användning av maskinen. Förvara instruktionerna så att du kan ta fram dem vid ett senare tillfälle.

Förklaring av symboler på maskinen

Allmänna säkerhetsvarningar.

Försäkra dig om att inga utgångar blockeras eller hindras av maskinen.

Varning: Läs instruktionerna innan du använder maskinen.

Varning: Stäng av med På/Av-knappen innan arbete utförs på den eller maskinen lyfts.

Försiktighet: Rör inte vid de roterande knivarna. Knivarna är vassa. Var försiktig så att du inte skadar tår eller fingrar.

Vänta tills alla maskinens delar har stannat helt och hållet innan du rör vid dem. Knivarna fortsätter att rotera även efter att maskinen stängts av. En roterande kniv kan orsaka skada.

Se till att människor i närheten inte blir träffade av föremål som slungas iväg av maskinen.

Varning: Håll säkert avständ från maskinen när den är i drift.

Sitt inte på maskinen.

Batteriladdaren innehåller en säkerhetstransformator.

Använd inte högtryckstvätt eller trädgårdsslangen för att rengöra maskinen.

Körning

▶ Innan något arbete görs på själva gräsklipparen (t.ex. underhåll, byte av verktyg osv.) samt under transport och förvaring, ska maskinen stängas av med På/Av-knappen.

▶ Håll uppsikt över barn så att de inte leker med maskinen.
Låt aldrig barn, personer med fysiska, sensoriska eller mentala begränsningar, eller med brist på erfarenhet och/eller kunskap och/eller som är dåligt insatta i dessa instruktioner, använda gräsklipparen. Lokala bestämmelser kan inskränka åldern för operatören.

Kör inte maskinen när du är barfota eller har öppna sandaler. Se alltid till att ha heltäckande skor och långbyxor.

▶ Undvik att klippa gräset när det är dåligt väder, i synnerhet om det finns risk för blixtnedslag.

När gräsklipparen är igång och även när du närmar dig den, ska du alltid vidta försiktighetsåtgärder så att du inte tappar balansen, i synnerhet på sluttningar och om gräset är vått. Luta dig inte för mycket framåt. Kör inte gräsklipparen i ett högt tempo.
▶ Operatören eller användaren ansvarar för personskador eller faror som andra människor eller deras egendom utsätts för.
- Om något riskfyllt inträffar när maskinen är igång ska du omedelbart trycka på den röda STOP-knappen.
▶ Försäkra dig om att installationen av begränsningskabeln har gjorts i enlighet med installationsguiden.

Se installationsguiden, som följer med den här produkten, för fullständiga instruktioner om hur man installerar Miimo.

• Kontrollera med jämna mellanrum området där gräsklipparen används och ta bort alla stenar, pinnar, kablar och andra främmande föremål.
  ▶ Låt aldrig några anslutna elkablar ligga i det område där gräsklipparen arbetar. Om en strömkabel fastnar i robotgräsklipparen måste den kopplas bort från strömförsörjningen innan försök görs för att ta bort den.
  ▶ Du ska med jämna mellanrum kontrollera att inte knivarna,

knivbultarna eller klippenheten är slitna eller skadade. Byt ut slitna eller skadade blad och bultar som en enhet för att bibehålla balansen.

▶ Använd aldrig maskinen med trasiga skydd eller om inte säkerhetsanordningar är på plats.
▶ Låt inte händer eller fötter komma i närheten av eller under roterande delar.
▶ Lyft aldrig upp eller bär maskinen när motorn är igång.
Lämna aldrig maskinen i drift utan uppsikt om du vet att det finns husdjur, barn eller människor precis i närheten av den.
▶ Starta maskinen så som beskrivs i instruktionerna samtidigt som du håller dig på avständ från roterande delar.
▶ Använd aldrig produkten samtidigt som en vattenspridare är igång, schemalägg inte heller de två systemen så att de körs samtidigt.
▶ Om av någon anledning produkten hamnar under vatten, ska du lyfta bort den från vattnet och stänga av den med hjälp av På/Av-knappen. Försök inte sätta igång produkten utan kontakta din auktoriserade Honda-återförsäljare.
▶ Gör inga modifieringar av den här produkten. Otillåtna modifieringar kan påverka säkerheten för din produkt och kan orsaka att oljud och vibrationer ökar.

Stäng av produkten med På/Av-knappen:

• innan du tar bort hinder
  – innan du kontrollerar, rengör eller utför arbete på maskinen
• före förvaring
• om maskinen börjar vibrera onormalt (stoppa den och kontrollera omedelbart)
  – efter att den kört på ett främmande föremål. Kontrollera om maskinen blivit skadad och kontakta din auktoriserade Honda-återförsäljare för råd om nödvändiga reparationer.

Underhåll

Använd alltid trädgårdshandskar när du hanterar eller arbetar nära de vassa knivarna.
▶ Stäng av gräsklipparen med På/Av-knappen innan du arbetar med den.
▶ Ta ur kontakten från eluttaget innan du arbetar med dockningsstationen eller strömförsörjningen.

Rengör maskinens utsida noggrant med hjälp av en mjuk borste eller trasa. Använd inte vatten, lösnings- eller polermedel. Ta bort allt gräs och skräp, i synnerhet från ventilationshålen.

Rengör regelbundet knivområdet och de svängbara hjulen genom att vända gräsklipparen uppochner. Använd en hård borste eller en skrapa för att ta bort kompakt gräsklipp (se figur J). Knivarna är vändbara.

▶ Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna så det är säkert att arbeta med trädgårdsredskapet. (se figur K)
Av säkerhetsskäl ska man med jämna mellanrum kontrollera maskinen visuellt och byta ut slitna eller skadade delar.
▶ Använd bara reservdelar som godkänts av Honda.
▶ Byt ut alla knivar och bultar som en enhet, när så krävs.

Förvaring under vintern

Gräsklipparen kan arbeta vid temperaturer mellan 5 °C och 45 °C. Under vintersäsongen, när temperaturen i trädgården konsekvent går under 5 °C, ska gräsklipparen och dockningsstationen flyttas till och förvaras i ett säkert, torrt utrymme, utom räckhåll för barn.

Placera inte några andra föremål på gräsklipparen eller dockningsstationen.

Vi rekommenderar att man använder originalförpackningen när man transporterar Miimo längre sträckor.

▶ Förvara gräsklipparen inom ett temperaturintervall på mellan –20 °C och 50 °C. Du får till exempel inte lämna gräsklipparen i bilen på sommaren.

USB

Gräsklipparen har ett USB-gränssnitt som enbart används för uppdatering av mjukvaran. Detta utförs av din auktoriserade Honda-återförsäljare. Använd endast USB-minnen som godkänts av USB.org (formaterade med FAT 32) och OTG-kablar som godkänts av USB.org.
Använd inte USB-gränssnittet i något annan syfte. Koppla inte in några externa enheter.

Batteririsker

▶ Ladda endast med dockningsstationen som är godkänd av Honda.
Gräsklipparen kan arbeta mellar 5 °C och 45 °C. Om batteriets temperatur hamnar utanför detta område kommer Miimo att visa ett meddelande och inte lämna dockningsstationen. Om Miimo är i drift kommer den att återvända till dockningsstationen eller stanna där den befinner sig.
- Om batteriet blir defekt kan det komma ut vätska som kan komma i kontakt med närliggande komponenter. Kontrollera alla delar som berörts och kontakta en auktoriserad Honda-återförsäljare.
▶ Om, trots att det är osannolikt, sådan vätska skulle komma ut ur batteriet ska du undvika all beröring av maskinen. Om du ändå kommer i kontakt med vätskan ska du kontakta läkare.

• Öppna inte maskinen eller batteriet. Risk för kortslutning och elektriska stötar.
  ▶ Skydda maskinen mot brand. Risk för att batteriet exploderar. Kontakta räddningstjänsten om brand inträffar eller batteriet exploderar.
• Ångor kan komma ut ur batteriet om maskinen skadas eller används på ett felaktigt sätt. Sörj för frisk luft och sök läkare om någon form av krämpor skulle uppstå. Ångorna kan irritera andningsorganen.

Säkerhetsvarningar för dockningsstationen och strömförsörjningen

▶ Använd endast dockningsstation och elkabel som är Honda original för att ladda gräsklipparen. Annars finns det risk för brand och explosion.
- Kontrollera regelbundet dockningsstationen, strömförsörjningsenheten, kablarna samt kontakterna. Om du upptäcker skador eller ålderstecken, ska dockningsstationen eller strömförsörjningen kopplas ur och inte längre användas. Öppna aldrig dockningsstationen eller strömförsörjningen själv. Låt endast en kvalificerad Honda-tekniker utföra reparationer och använd endast originaldelar. En skadad dockningsstation, strömförsörjning, kabel eller kontakt ökar risken för elektriska stötar.

▶ Använd inte dockningsstationen eller strömförsörjningen på lättantändliga ytor (t.ex. papper, textilier etc.) eller omgivningar. Uppvärmningen av dockningsstationen och strömförsörjningen under laddningsprocessen kan utgöra brandrisk.
▶ Håll hela tiden uppsikt över barnen. Detta för att säkerställa att barnen inte leker med dockningsstationen, strömförsörjningen eller maskinen.
▶ Spänningen som anges på strömförsörjningen måste motsvara spänningen för strömkällan.
▶ Vi rekommenderar att strömförsörjningen endast ansluts till ett uttag som skyddas av en jordfelsbrytare som ska utlösas vid 30 mA läckström. Kontrollera din jordfelsbrytare (RCD) regelbundet.
Strömförsörjningskabeln måste kontrolleras med avseende på skada regelbundet.
▶ Om dockningsstationen hamnar under vatten ska man stänga av strömförsörjningen vid huvudströmbrytaren och kontakta en auktoriserad Honda-återförsäljare.
▶ Rör aldrig vid elkontakten eller någon annan kontakt med blöta händer.

Kör inte över, krossa eller dra i kablarna. Skydda kablarna från värme, olja och vassa föremål.

Av säkerhetsskäl är strömförsörjningen dubbelisolerad och kräver ingen jordanslutning. Driftspänningen är 230 V AC, 50 Hz (för länder utanför EU 220 V, 240 V så som är tillämpligt). Kontakta din auktoriserade Honda-återförsäljare för mer information.

Om du är tveksam ska du kontakta en kvalificerad elektriker eller närmaste auktoriserade Honda-återförsäljare.

Symboler

Följande symboler är viktiga för att läsa och förstå bruksanvisningarna, i synnerhet figurerna. Var uppmärksam på symbolerna och deras innebörd. Genom att tolka symboler på rätt sätt kommer du att kunna använda trädgårdsprodukten på ett bättre och säkrare sätt.

Symbol Innebörd

Använd skyddshandskar

Tillåten åtgärd

Förbjuden åtgärd

Tillbehör/reservdelar

Avsedd användning

Gräsklipparen är avsedd att användas för klippning av gräsmatta i privat bruk.

Kör inte gräsklipparen inomhus.

Använd inte gräsklipparen i något annat syfte eftersom det kan öka risken för personskador och skador på gräsklipparen. Försök aldrig att på något sätt modifiera gräsklipparen eftersom det kan leda till personskador eller skador på gräsklipparen.

Tekniska data

Robotgräsklippare Enhet Miimo HRM40
Klippbredd cm 19
Klipphöjd mm 30–50
Lutningsvinkel (max.) °/% 15/27
Storlek på gräsmattans yta
– maximal m	^2	400
– per laddning upp till ^A)	m^2	45
Vikt i enlighet med EPTA-procedur 01:2014 kg 7,6
Kapslingsklassning IPX4
Serienummer se typskylt på gräsklipparen
Batteri Li-ion
Märkspänning VDC 18	——
Kapacitet Ah 2,5
Antal battericeller		5
Drifttid, genomsnitt ^A)	min 45
Laddningstid (max.)	min 45
Begränsningskabel
– kabel medföljer	m	125
– minsta längd som krävs	m 20
– maximal tillåten längd	m	250
Dockningsstation
Ingångsspänning	VDC 24
Strömförbrukning laddning/begränsningskabeln på	W 55/2,6
Laddningsström (upp till)	En 2,3
Tillåtet intervall för laddningstemperatur ^B)	°C	5-45
Vikt i enlighet med EPTA-procedur 01:2014 kg 1,65
Kapslingsklassning IPX4
Strömförsörjningsenhet
Schweiz		80016-Y0E-003X
Storbritannien		80015-Y0E-003X
Resten av Europa		80014-Y0E-003X
Ingångsspänning (AC)	V	220-240
Skyddsklass		/ II
Frekvens	Hz	50-60
Utspänning (DC)	V 24
Kapslingsklassning IPX7
Vikt	kg 0,8

A) Beror på klipphöjd, gräsförhållanden och fukt
B) Temperatur för internt batteri
Specifikationerna gäller för märkspänning [U] på 230 V. Dessa specifikationer kan variera vid olika spänningar och i olika landspecifika modeller.

Ljud-/vibrationsinformation

Bullervärden fastslagna enligt EN 50636-2-107.

De typiska A-viktade ljudnivåerna är:

Ljudeffektnivå 61 dB(A). Osäkerhet K = 2 dB.

Förklaring av figurer

Händelse Figur Sidan
Tillbehör	A	22
Leveransomfattning/packa upp gräsklipparen	B	23
Lägga ut begränsningskabel	C	23
Förlänga begränsningskabel	D	24
Lägga ut begränsningskabel runt nya inre objekt	E	24
Lyfta upp och bära gräsklipparen	F	25
Ställa in klipphöjd	G	25
Placera och klippa	H	26
Lägga till ytterligare område som ska klippas	I	26
– med extra dockningsstation (höger)
– utan extra dockningsstation (längst upp till vänster)
Rengöring	J	27
Underhåll	K	27

Installation

Kontrollera om begränsningskabeln är helt fastsatt i marken och undvik att kabeln slackar. En lös kabel kan innebära en risk att snubbla.

Ta bort strån, stenar, lösa träbitar, kablar, anslutna elkablar och andra främmande föremål från klippområdet. Se till att klippområdet har en jämn yta och inga diken, fåror eller sluttningar brantare än 15°/27 %, vilka utgör ett verkligt hinder för gräsklipparen.

Dockningsstationen måste vara placerad på kabeln vid klippområdets ytterområde. Den får inte placeras vid sidan av ett redskap eller trädgårdsskjul som står för sig själv i gräsmattan som ska klippas.

Vi rekommenderar att du först klipper gräsmattan med en konventionell gräsklippare innan du installerar Miimo. Gör även detta före första gången som gräsmattan ska klippas när en ny säsong börjar eller när gräset ska klippas mer än 5 mm.

Gräsklipparens klippsystem är utformat för att klippa korta bitar av grässtråna (30–50 mm). Gräsklippet kan ligga kvar som gödsel för gräsmattan. Gräsklipparens klipphöjd kan justeras till 30, 40 eller 50 mm.

De första veckorna som gräsklipparen används bör klipphöjden vara inställd på 50 mm, för att förhindra att begränsningskabeln klipps av. Därefter kommer kabeln att vara täckt av gräsmattan.

Ytterligare begränsningskabel kan läggas till med hjälp av en skarvkoppling (se figurerna D–E).

Begränsningskabeln kan förlängas upp till en maximal total längd på 250 m.

Begränsningskabeln kan grävas ner maximalt 5 cm i marken (eller under icke-metalliska plattor).

För att inte begränsningskabeln ska skadas, ska man inte vertikalskära eller kratta det område där den är dragen.

När man lägger ut kabeln ska man undvika vinklar som är mindre än 45°. Det kan påverka gräsklipparens prestanda.

Display

Symbol Innebörd

1	←	Bakåt-knapp
2	←	BekräftelseknappOm bekräftelseknappen trycks in när gräsklipparen kör kommer den att återvända till dockningsstationen
3	○	Röd LED på: fel på gräsklipparen
4	○	Grön LED på: gräsklipparen är på Grön LED av: gräsklipparen är inaktiv och du måste mata in din fyrsiffriga PIN-kod för att aktivera den.Eller så är gräsklipparen avstängd och du måste slå på På/Av-knappen och mata in din fyrsiffriga PIN-kod för att aktivera den.Obs: när uppdatering av mjukvaran pågår, lyser både den gröna och den röda LED-lampan.
5	◀ ▷	Vänster/höger-knapp
6	▽ △	Ner/upp-knapp
7		Display med dialogskärm
8	1 2 3	Trädgårdsnummer (visas när fler än en trädgård kartlagts i gräsklipparens minne)

Om ingen knapp tryckts in inom 10 minuter övergår displayen till viloläge.

Lägga till ytterligare trädgård/klippområde (se figur I)

Följ instruktionerna i installationsguiden när du ska installera ytterligare klippområde.

Vid separat dockningsstation, separata trädgårdar (se figur I, höger): Gräsklipparen kan användas för upp till tre separata trädgårdar. För en extra separat trädgård, krävs en separat dockningsstation (se figur A) och även nödvändig mängd begränsningskabel samt märlor. Om man valt kalenderfunktionen för ett schema eller Enkel timer kommer gräsklipparen att klippa gräset i det område där den befinner sig, inom de aktuella tidsinställningarna. Stäng av gräsklipparen när den förflyttas mellan de separata trädgårdarna.

Obs: uppdatering av gräsklipparens mjukvara måste genomföras i varje dockningsstation.

Vi rekommenderar att man sätter på etiketter med nummer på dockningsstationerna för respektive trädgård. På så sätt vet man vilken dockningsstation som hör till vilken trädgård, vilket annars kan vara lätt att glömma när man tar fram dem igen efter vinterförvaringen.

Utan separat dockningsstation: Det går att koppla samman separata gräsmattor genom att dra begränsningskabeln mellan de två gräsmattorna. Placera i detta fall kabeldragningarna parallellt och så nära varandra som möjligt (se figur I, överst till vänster). Det extra klippområdet utan dockningsstation är inte registrerat i kartläggningsminnet. Gräsklipparen kommer därför inte att använda klippfunktionen Map & Mow (kartlägg och klipp) för klippområdet utan dockningsstation. Maximal rekommenderad storlek för klippområde utan dockningsstation är 40 m². Gräsklipparen kommer att fortsätta att klippa till dess att batteriet tar slut och måste sedan bäras tillbaka till dockningsstationen för att laddas.

Klippa gräset

Låt aldrig barn åka på gräsklipparen.
▶ Tryck på stoppknappen ovanpå gräsklipparen innan du lyfter den. Lyft alltid gräsklipparen i dess bärhandtag. (se figur F).

Se till att det inte finns några små djur på klippområdet, såsom igelkottar eller sköldpaddor.

När installationen är helt klar kan du antingen börja klippningen omedelbart, genom att välja Klipp nu på displayen eller vänta till nästa schemalagda klipperiod som är programmerad med kalenderfunktionen Enkel timer (vilket kräver föregående inställning).

Ett klippschema kan även ställas in i enlighet med dina egna behov.

Gräsklipparen måste klippa ett klippområde 3 gånger helt och hållet (3 fullständiga klippningar) för att lära sig klippområdet. Under inlärningsperioden kanske inte klippningen blir optimal.

Ungefärliga körtider för att slutföra hela trädgården med hjälp av Map & Mow (kartlägg och klipp) listas här nedan. Observera att körtiderna kommer att variera beroende på gräsmattans komplexitet och antalet objekt i trädgården.

100 m² var 4:e tim

350 m² var 12:e tim

400 m² var 14:e tim

Ställa in ett schema med täta upprepningar. För att uppnå bästa klippresultat ska man ställa in ett klippschema med täta klippningar. Detta för att batteriet ska hålla länge och för att förhindra att det lägger sig skräp på gräsmattan.

När gräsklipparen klipper i

läget "manuellt" kommer den att arbeta till dess att gräsmattan är klippt. Gräsklipparen gör endast avbrott för att ladda batteriet. När gräsmattan är klipp återvänder gräsklipparen till dockningsstationen.

Med det programmerabara läget "Schema" eller kalenderfunktionen Enkel timer kör gräsklipparen kontinuerligt under en inställd tidsperiod. Gräsklipparen gör endast avbrott för att ladda batteriet. När gräsmattan är klippt innan tidsperioden är slut, återvänder gräsklipparen till dockningsstationen.

Om du vill avsluta klippningen i förtid ska du trycka på knappen Stopp eller skicka tillbaka gräsklipparen till dockningsstationen genom att trycka på bekräftelseknappen ⬇.

Energisparläge

Gräsklipparen sänker sin energiförbrukning genom att automatiskt stänga av strömmen till begränsningskabeln när den inte klipper och inte laddas.

Om du manuellt vill väcka gräsklipparen ur energisparläget trycker du på bekräftelseknappen och väljer sedan antingen Klipp nu eller ett annat klippläge medan gräsklipparen befinner sig i dockningsstationen.

När ett schema eller funktionen Enkel timer aktiveras, startar signalen i begränsningskabeln automatiskt.

Klippa små gräsmattor med Placera och klippa

Placera och klippa är avsedd för att klippa små områden utan att för den skull hela gräsmattan behöver klippas.

T.ex. en gräsplätt där man flyttat undan trädgårdsmöbler. Gräsklipparen ska placeras i det nedre vänstra hörnet av området som ska klippas. (se figur H). Slutresultatet för det klippta området beror på markförhållandena.

Det kommer inte nödvändigtvis att bli en perfekt fyrkant. Följ instruktionerna på skärmen när Placera och klippa slutförts.

Obs: Av säkerhetsskäl ska inte Placera och klippa användas utanför begränsningskabeln.

Sensorer

Gräsklipparen är utrustad med följande sensorer:

– En lyftsensor som aktiveras när man lyfter upp gräsklipparen.
– En rullningssensor som upptäcker om gräsklipparen välter.
- En lutningssensor som aktiveras när gräsklipparen hamnar på en sluttning vars vinkel är 32°.

När någon av sensorerna aktiveras, t.ex. lyftsensorn, stannar drivmotorerna och knivarna. Ett meddelande visas på displayen, t.ex. "lyftning".

– Hindersensorn känner av föremål/hinder utmed hela gräsklipparens framsidan och ser till att den ändrar riktning.

Batteriladdning

Batteriet är utrustat med temperaturövervakning som innebär att det bara laddas om batteriets interna temperatur håller sig inom området 5 °C till 45 °C.

Litiumjonbatteriet levereras delvis laddat. Vi rekommenderar att man laddar gräsklipparen i dockningsstationen under tiden som man installerar begränsningskabeln.

Litiumjonbatteriet kan laddas när som helst utan att minska dess livslängd. Att avbryta laddningsförfarandet skadar inte batteriet.

När batteriet är helt slut eller urladdat stänger en skyddskrets av gräsklipparen, vilket innebär att knivarna inte längre roterar.

Navigera i menyn

Tabellen nedan förklarar olika menyalternativ.

Huvudmeny Undermeny 1 Undermeny 2 Förklaring
Klipp nu			Om man trycker på bekräftelseknappen åker gräsklipparen iväg och börjar klippa. I lägetAv/Manuellarbetar gräsklipparen till dess att displayen visar"trädgård slutförd".Med "Schema" eller kalenderfunktionenEnkel timerarbetar gräsklipparen till dess att den när slutet på tidsperioden eller till dess att displayen visar"trädgård slutförd"(beroende på vilket som inträffar först).
Kalender	Enkel timer KalenderfunktionenEnkel timerär optimerad baserat påstorleken på klippområdet.Med standardinställningen genomför gräsklipparen två fullständiga klippningar per vecka med början kl. 08.00.Följande inställningar kan göras:
	Antalet fullständiga klippningar per vecka	1 till 3
	Veckodagar Dagar när inte klippning ska ske (t.ex. på söndagar).
	Starttid Det går bara att ändra den första tidsperioden (gäller för alla aktiva dagar).
	Schema Redigera (vald dag) Programmera ett klippschema genom att ställa in individuella klippdagar och tidsperioder (upp till 2 per dag).
	Klipp inte/Radera tidsperiod	Detta raderar motsvarande tidsperiod för vald dag.Antalet fullständiga klippningar per vecka för det aktuella schemat visas längst ner på displayen.
	Av/Manuell Välj det här alternativet om inget schema ska användas.Gräsklipparen kommer bara att börja klippa om man aktiverar Klipp nu.
Inställningar	Klippläge	Placera och klippa Välj en yta på mellan 2 m x 2 m och 3 m x 3 m.
		Klippa utan dockningsstation-	Gräsklipparen kommer att klippa ett extra klippområde utan dockningsstation i ett slumpmässigt läge till dess att batteriet tar slut.
	Säkerhet	Autolås Om ingen knapp trycks på inom 3 minuter, låses de automatiskt.Rekommenderas av säkerhetsskäl och som stöldskydd.
		– På PIN-kod krävs för aktivering efter Autolås.
		– Av Knapparna är alltid redo att aktiveras.
		Ändra PIN Om man vill ändra PIN-kod måste man först mata in befintlig PIN-kod.
		Alarm
		– På Larmet är aktiverat.
		– Av Larmet är inaktiverat och kommer inte att ljuda.
	Datum och tid		Ändra tid och datum.
	Ställa in språk		Ställa in displayens språk.
	Info	Systemstatus	Information om batteriladdning, systeminformation samt drift-och laddningstid för gräsklipparen.

Huvudmeny Undermeny 1 Undermeny 2 Förklaring

Avancerat

Kabel-ID Ändra begränsningskabelns ID när det finns störningar i närheten.

Sensorinställningar/ Markförhållanden Välj mellan Låg (ojämnt underlag), Normal eller Hög (halt underlag). Gräsklipparens stötsensor blir mer eller mindre känslig beroende på vilket markförhållande man valt.

Göra om kartläggning Raderar den befintliga kartläggningen av trädgården.

Fabriksåterställning Om man återställer gräsklipparen till fabriksinställningar raderas alla personliga inställningar (förutom PIN).

Efter fabriksåterställning måste gräsklipparens kartläggning av trädgårdarna göras om.

Trädgårdsöversikt Visa antalet kartlagda trädgårdar, deras storlek, deras kabel-ID samt datum och tid för senaste gången som trädgården klipptes.

Radera trädgård Radera kartläggningen av en specifik trädgård eller välja att radera alla kartläggningar på en gång.

Ge gräsklipparen ett namn Ändra namnet som visas på displayen. Endast bokstäver ur det latinska alfabetet kan användas. Antalet bokstäver är begränsat.

Den här funktionen finns inte för alla språk.

För en del språk (t.ex. tjeckiska och polska) går det inte att ändra namnet som visas på displayen på grund av specifika grammatiska krav.

Verktyg

Nivåkontroll Information om gräsklipparens vinkel i förhållande till marken.

Om gräsklipparens är i dockningsstationen men pricken på displayen inte befinner sig inom den angivna cirkeln, måste dockningsstationen placeras om på en annan, mer plan yta.

Kabelsignal Känner av kabelsignalen som kommer från begränsningskabeln och visar dess styrka (för servicetekniker).

Gräsklipparen tar inte emot någon kabelsignal när den är i dockningsstationen.

Felsökning

Problem Tänkbar orsak Åtgärd

LED-lampan på dockningsstationen blinkar	Begränsningskabeln är av, för lång eller för kort. Kabeln är inte ansluten och gräsklipparen är inte i dockningsstationen.	Kontrollera att det inte finns något brott på kabeln och att den är mellan 20 och 250 meter lång. Stäng av strömförsörjningen och slå sedan på den igen.Följ instruktionerna i installationsguiden om hur man installerar gräsklipparen.
Kraftiga vibrationer/ högt ljud	Knivbultarna sitter löst Dra åt knivbultarna med ett åtdragningsmoment på 2,5 Nm.
	Knivblad som är skadat eller böjt	Byt ut knivblad (se figur K).
Gräsklipparen dockar inte ordentligt	Begränsningskabeln är inte korrekt dragen vid dockningsstationen	Följ instruktionerna i installationsguiden om hur man installerar begränsningskabeln.
	Begränsningskabeln är nära en störningskälla	Ta bort all överskott (t.ex. hoprullad) av begränsningskabel i närheten av dockningsstationen.Ändra begränsningskabelns ID i menyn.

Problem Tänkbar orsak Åtgärd

Gräsklipparenfungerar inte	På/Av-knappen ärinte på	Ta bort gräsklipparen från dockningsstationen, sätt på På/Av-knappen och sätt tillbaka gräsklipparen i dockningsstationen(försäkra dig om att dockningsstationen är på – LED-lampan lysergrönt).
	Möjlig tilltäppning Stäng	alltid av På/Av-knappen först, kontrollera sedan undertillpå gräsklipparen och rensa sedan om så krävs (använd alltidskyddshandskar).
	Batteriet är intefulladdat	Placera gräsklipparen i dockningsstationen så att den får laddas.Dockningsstationen måste vara påslagen.
	Gräset är för långt Klipp	gräsmattan med en konventionell gräsklippare medden lägsta klipphöjdsinställningen innan du använderrobotgräsklipparen.
	Batteriet för varmt/kallt	Gräsklipparen kan vara i drift när batteriets interna temperatur ärmellan 5 °C och 45 °C. Låt gräsklipparen svalna/bli varm. Om dettafel inträffar ofta ska dockningsstationen flyttas till en plats somligger i skugga.
Gräsklipparenhar stannat pågräsmattan medsläckt display	Problem under körning Tryck på bekräftelseknappen för att skärmen ska tändas ellerplacera gräsklipparen i dockningsstationen.
Gräsklipparen laddasinte	Batteriet för varmt/kallt	Gräsklipparen kan vara i drift när batteriets interna temperatur ärmellan 5 °C och 45 °C. Låt gräsklipparen svalna/bli varm. Om dettafel inträffar ofta ska dockningsstationen flyttas till en plats somligger i skugga.
	Dockningsstationen ärinte påslagen	Sätt på strömförsörjningen till dockningsstationen. Omdockningsstationen inte startar ska du kontakta din auktoriseradeHonda-återförsäljare.
	Laddningsstiften harkorroderat	Rengör laddningsstiften.
Gräsklipparenär utanförbegränsningskabeln	Begränsningskabeli en sluttning	Lämna ett mellanrum på 30 cm mellan begränsningskabeln ochsluttningen, som ska vara 15°/27%.
	Hinder närabegränsningskabeln	Ta bort hindren.
Delar av klippområdethar lämnats oklippt	Gräsklipparen behöverfler klippningar föratt genomföra hela trädgården	Låt gräsklipparen köra 3 fullständiga klippningar av hela områdetsom ska klippas.
	Tidsperioden ärinte lång nog förträdgårdens storlek	Öka klipptidsperioden eller använd kalenderfunktionen Enkeltimer.
	Avståndet mellanbegränsningskablarnaär för litet	Öka avståndet mellan begränsningskablarna till minst 75 cm.
	Ojämnaklippförhållanden	Välj alternativet "ojämnt underlag/låg känslighet" blandmenyalternativen "markförhållanden/stötsensor".Jämna till gräsmattan/ta bort gropar/exkludera olämpliga områdenmed begränsningskabeln. Följ instruktionerna i installationsguiden.
	Gräset är för långt Välj alternativet "ojämnt underlag/låg känslighet" blandmenyalternativen "markförhållanden/stötsensor".
	Sluttningar iträdgården är förbranta	Se till att gräsklipparen bara behöver arbeta på sluttningar somär 15 grader eller mindre och att hela trädgården inte ligger i ensluttning.

Problem Tänkbar orsak Åtgärd

Gräsklipparen fastnar i trädgården	Föremål/hinder har inte exkluderats	Använd begränsningskabeln för att utesluta hinder där gräsklipparen ofta fastnar.
	Nylagd gräsmatta Låt det går några veckor så att marken kan stabilisera sig innan du använder gräsklipparen.Ändra inställningar för menyalternativet "markförhållanden/ stötsensor".Vänta så länge som möjligt innan du startar gräsklipparen efter att du vattnat.
Gräsklipparen kan av misstag klippa av blommor etc. eller köra över vissa hinder	Föremål/hinder lägre än 5 cm har inte exkluderats	Exkludera hinder med hjälp av begränsningskabeln, och se till att den är 30 cm från föremålet, eller ta bort föremålen/hindren.
Gräsklipparen verkar inte klippa logiskt	Systemet Map & Mow (kartlägg och klipp) är beroende av markförhållandena (t.ex. så kanske gräsklipparen kör till närmaste oklippta område snarare än till den senast klippta ytan). Gräsklipparen fortsätter inte nödvändigtvis i nästa oklippta område.	Ytterligare information finns i installationsguiden.Om beteendet inträffar ofta bör man göra om kartläggningen av trädgården.
	Gräsklipparen kör inte alltid i en rak linje när den kör mellan områden	Ingen korrigerande åtgård krävs.
	Det händer ofta att gräsklipparen inte hittar rätt position eller kör runt på samma plats	Byt kabel-ID.
	Kablarna ligger i kors vid ett exkluderat föremål	Kontrollera så att begränsningskabeln inte korsar sig själv.Följ instruktionerna i installationsguiden.
	Gräsklipparen kör i ett slumpmässigt mönster på det extra klippområdet utan dockningsstation.	Normalt beteende. Systemet Map & Mow (kartlägg och klipp) fungerar bara i områden utan dockningsstation.
Begränsningskabeln har kapats	Kabeln är inte sträckt mellan märlorna Avståndet mellan märlor är större än 75 cm	Försäkra dig om att kabeln är sträckt och att avståndet mellan märlorna är maximalt 75 cm. Följ instruktionerna i installationsguiden. Använd skarvkopplingar för att reparera kabelbrottet. Undvik att använda vertikalskärare, räfsa etc. ovanför begränsningskabeln.

Problem Tänkbar orsak Åtgärd

Klippresultatet blir ojämnt eller dåligt	Gräsklipparen klipper inte tillräckligt ofta	Klipp gräsmattan oftare för ett bra resultat (t.ex. genom att ha tätare/längre tidsperioder i schemat).
	Knivbladen är slöa Vänd på eller byt ut knivbladen (se figur K).
	Möjlig tilltäppning Stäng alltid av På/Av-knappen först, kontrollera sedan undertill på gräsklipparen och rensa sedan om så krävs (använd alltid skyddshandskar).
Begränsningskabeln kan inte kännas av	Ingen ström i dockningsstationen	Kontrollera om dockningsstationen är påslagen (LED är på).
	Begränsningskabeln skadad/avklippt	Kontrollera om begränsningskabeln är skadad.
	Felaktig installation (t.ex. inte tillräckligt avständ mellan kablarna)	Följ instruktionerna i installationsguiden.
	Begränsningskabeln är nära en störningskälla	Byt kabel-ID.
Klipphöjdsknappen har fastnat	Möjlig tilltäppning Stäng alltid av På/Av-knappen först, kontrollera sedan undertill på gräsklipparen och rensa sedan om så krävs (använd alltid skyddshandskar).

Service efter försäljning och för applikationen

Vid all korrespondens och beställning av reservdelar ska man alltid uppge det 10-siffriga numret som står på gräsklipparens typskylt.

Det kan även vara så att versionen på gräsklipparens mjukvara behöver uppges (se Meny > Inställningar > Info).

Om det krävs att gräsklipparen lämnas in till den auktoriserade Honda-återförsäljaren, ska alltid gräsklipparen och dockningsstationen lämnas in tillsammans.

Produkten ska kontrolleras och underhållas regelbundet, av säkerhetsskäl och för att den ska prestera på hög nivå.

Regelbundet underhåll kommer även att öka livslängden.

Honda rekommenderar att årlig service utförs av en lokal auktoriserad Honda-återförsäljare.

Transport

De medföljande litiumjonbatterierna omfattas av lagstiftningskraven för farligt gods. Batterierna är lämpliga för vägtransport av användaren utan ytterligare begränsningar.

När leverans sker genom tredje part (t.ex. via flygtransport eller speditionsfirma) finns speciella krav vad gäller förpackning och märkning som måste efterföljas. För att förbereda artikeln som skickas, krävs en expert för farligt material.

Kassering

Trädgårdsprodukten, batterierna, tillbehören och förpackningen ska sorteras på ett miljövänligt sätt för återvinning.

Släng inte trädgårdsprodukter eller batterier/laddningsbara batterier i hushållsavfallet!

Endast för EU-länder:

Enligt europeisk lag 2012/19/EU ska elektrisk och elektronisk utrustning som inte längre används, och som enligt europeisk lag 2006/66/EG, är trasig eller förbrukade batteripack/batterier, samlas in separat och avyttras på ett sätt som är miljömässigt korrekt.

Inbyggda batterier får demonteras endast för avfallshantering. Om käpan öppnas finns risk för att trädgårdsredskapet förstörs.
▶ Endast en kundtjänst får demontera inbyggda batterier för avfallshantering.

Följ instruktionerna som står under Transport.

Contents

Slovak 88

Prevádzka 88

Údržba 90

Box 31002 - Långhusgatan 4

215 86 Malmö

Tel.: [phone]

Fax: [phone]

http://www.honda.se

[e-mail]

SWITZERLAND

Honda Motor Europe Ltd.

Succursale de Satigny/Genève

Rue de la Bergère 5

1242 Satigny
