BRUKSANVISNING HRN 536C VK Honda

Tack för att du valt att köpa en gräsklippare från Honda!

Denna instruktionsbok beskriver drift och underhåll av gräsklipparen Honda HRN536CVKEA och HRN536CVYEA.

Vi vill hjälpa dig att få bästa resultat från din nya gräsklippare och att använda den på ett säkert sätt. Denna instruktionsbok innehåller information om hur man gör det, så läs den noga.

Instruktionsboken ska betraktas som en del av gräsklipparen och medfölja vid eventuell kommande vidareförsäljning.

Kontakta din leverantör om du har några problem med eller frågor om gräsklipparen.

Vi rekommenderar att du läser garantipolicyn för att till fullo förstå dess omfattning och ditt ägaransvar.

American Honda Motor Co., Inc. förbehåller sig rätten att göra ändringar när som helst utan föregående meddelande och utan att det medför någon skyldighet.

Ingen del av denna publikation får reproduceras utan skriftligt tillständ.

SÄKERHETSMEDDELANDEN

Var särskilt uppmärksam på avsnitt som inleds med följande ord:

FARA

Du KOMMER ATT DÖDAS eller SKADAS

ALLVARLIGT om du inte följer anvisningarna.

WARNING

Du KAN DÖDAS eller SKADAS ALLVARLIGT

om du inte följer anvisningarna.

OBSERVERA

Du KAN SKADAS om du inte följer

anvisningarna.

Varje meddelande berättar vad risken är, vad som kan hända och vad du kan göra för att undvika eller minska skadorna.

MEDDELANDEN FÖR ATT FÖRHINDRA SKADA

Du kommer även att se andra viktiga meddelanden som föregås av följande ord:

OBS!

Gräsklipparen, annan egendom eller miljön kan skadas om du inte följer anvisningarna.

Syftet med dessa meddelanden är att förhindra skador på gräsklipparen, annan egendom eller miljön.

HONDA

INSTRUKTIONSBOK

Placering av säkerhetsdekaler. 3

Produktidentifieringsplåt ..... 3

KOMPONENTIDENTIFIERING.3

INSTÄLLNINGAR....4

KONTROLLER 5

Bränsleventil 5

Knivarnas kontrollspak. ..... 5

Smart körkontroll ..... 5

Gasreglage 5

Justeringsspakar för klipphöjd . 5

Spak för Clip Director.....6

KONTROLLER FÖRE START .. 6

Knivar....6

Motoroljenivå 7

Bränsle....7

Gräsuppsamlare 8

Klipphöjd 8

Val av klippning....8

ANVÄNDNING 9

Säkerhetsåtgärder vid

gräsklippning 9

Starta motorn. 9

Avstängning av motorn ..... 9

Säker gräsklippning.....10

Klipptips....10

UNDERHÅLL....11

Säkerhet vid underhåll. ..... 11

Underhällsschema. 12

Motorunderhåll 12

Avlägsnande och installation

av knivarna 14

Rengöring och byte av

gräsuppsamlaren. 14

Funktionskontroll av

kontrollspaken för knivarna .. 15

TRANSPORT....15

FÖRVARING 15

FELSÖKNING 16

TEKNISKA DATA....17

Hondas garantivillkor,

EC Declaration of

Conformity, Honda-

äterförsäljare ..... Sista sidorna

© 2021 American Honda Motor Co., Inc. – med ensamrätt.

TRYCKTI USA

SÄKERHETSFÖRESKRIFTER

WARNING

För att garantera en säker användning –

- Hondas gräsklippare har konstruerats för att fungera säkert och pålitligt om de används enligt anvisningarna. Läs och förstå instruktionsboken innan du börjar att använda gräsklipparen. Felaktig hantering eller service kan resultera i person- eller maskinskador.

Manipulering eller ändring

Försök aldrig att manipulera eller ändra avgasreningssystemet. Exempel på åtgärder som betraktas som manipulering är:

• Borttagning eller ändring av någon del av insugnings-, bränsle- eller avgassystemet.

• Ändring eller kringgående av regulatorns länksystem eller hastighetsjusteringsmekanism för att få motorn att fungera utanför dess konstruktionsparametrar.

• Läs anvisningarna noggrant och bekanta dig med reglagens placering och den korrekta användningen av utrustningen.

• Använd gräsklipparen för det ändamål den är avsedd för, det vill säga klippning och uppsamling av gräs. All annan användning kan vara farlig eller skada utrustningen.
• Låt aldrig barn eller människor som inte känner till instruktionerna använda gräsklipparen. Lokala bestämmelser kan begränsa användarens ålder.

• Klipp aldrig gräs när:

• Människor (speciellt barn) eller husdjur befinner sig i närheten.

• Användaren tagit läkemedel eller ämnen som är kända för att påverka omdömet eller reaktionstiden.
• Det finns risk för dåligt väder, som till exempel blixtnedslag eller storm.

- Tänk på att föraren eller användaren är ansvarig för personskador eller faror som andra människor eller egendom kan utsättas för.

- Bär alltid kraftiga skodon och långbyxor när du klipper gräs. Använd inte utrustningen barfota eller med sandaler.

- Undersök området där utrustningen ska användas noga och avlägsna alla föremål som kan slungas ut av gräsklipparen (stenar, grenar, ledningar, leksaker, benbitar eller liknande).

- WARNING – Bensin är lättantändligt:

• Förvara bränslet i behållare som är särskilt avsedda för denna användning.
• Fyll endast på bensin utomhus, innan du startar motorn, och rök inte vid bensinpäfyllning eller hantering av bensin.
  – Tag aldrig bort locket på bränsletanken eller fyll på bensin medan motorn går eller medan motorn är varm.
  – Om du spillt bensin ska du aldrig försöka att starta motorn, utan istället flytta maskinen bort från det område där du spillt bensinen och undvik att skapa någon antändningskälla innan bensinångorna har skingrats.
  – Sätt på tanklocket ordentligt.
  – Avlägsna all bensin ur tanken innan du lutar gräsklipparen för underhåll av knivarna eller tömning av olja.

- Byt ut en trasig ljuddämpare.

- Kontrollera alltid visuellt före användning att knivar, knivbultar och klippenheten inte är slitna eller skadade. Byt ut slitna eller skadade knivar och knivbultar i hela uppsättningar för att bevara balansen.

- Kör inte motorn i slutna utrymmen där farliga kolmonoxidångor kan samlas.

- Klipp endast gräs i dagsljus eller vid tillräckligt god utomhusbelysning. Klipp inte gräs om sikten är nedsatt.

- Om det finns risk för dåligt väder, som till exempel blixtnedslag eller storm ska klippningen stoppas.

- Undvik om möjligt att använda utrustningen i vått gräs.

- Håll alltid säkert avstånd till knivarna under klippning, vilket garanteras av handtagets längd.

- Gå, spring aldrig. Låt dig inte dras av gräsklipparen.

- Säkerställ att du har gott fotfäste i sluttningar. Klipp alltid tvärs över sluttningar, aldrig upp och ned.

- Var extremt försiktig när du ändrar riktning i sluttningar.

- Klipp inte i en sluttning med mer än 20° lutning.

- Var extremt försiktig när du drar gräsklipparen mot dig.

- Stoppa knivarna om gräsklipparen måste tippas för transport när du korsar icke grästäckta ytor och när du transporterar gräsklipparen till och från klippområdet.

- Försök inte att manipulera eller inaktivera säkerhetssystemen.

- Använd aldrig gräsklipparen med defekta skydd eller skärmar eller utan sådana säkerhetsanordningar som till exempel utkastskydd och/eller gräsuppsamlare.

• Ändra inte regulatorns inställning och använd inte för högt varvtal för motorn.
• Fränkoppla knivarna och motorns koppling innan du startar gräsklipparen.
• Starta gräsklipparen enligt anvisningarna och håll fötterna på säkert avständ från knivarna.
• Luta inte gräsklipparen medan motorn startas. Starta gräsklipparen på ett plant underlag, fritt från högt gräs eller hinder.
• Håll händer och fötter borta från roterande delar. Starta inte motorn när du står framför utkastet.
• Lyft eller bär aldrig en gräsklippare när motorn är igång.
• Stäng av motorn och lossa tändstiftshatten:
• Före någon åtgärd under knivarna eller tömningsbanan.
• Före kontroll, rengöring eller arbete på gräsklipparen.
  – När du har kört på något föremål. Undersök gräsklipparen och leta efter skador och utför reparationer innan du startar och kör gräsklipparen igen.
• Om gräsklipparen börjar vibrera onormalt ska orsaken omedelbart identifieras och nödvändig reparation utföras.

• Stanna motorn i följande fall:

– När du lämnar gräsklipparen.

– Innan du tankar om gräsklipparen.

- Stoppa knivarna i följande fall:

– När du installerar eller tar bort gräsuppsamlaren.

– Innan du justerar klipphöjden.

- Minska gasinställningen (om tillämpligt) under avstängningen av motorn och stäng bränsleventilen efter avslutad klippning.

- Om du använder andra tillbehör än de som rekommenderas i denna instruktionsbok kan gräsklipparen skadas och sådana skador omfattas inte av garantin.

- Håll alla muttrar, bultar och skruvar åtdragna för att säkerställa att all utrustning är i säkert driftsskick. Regelbundet underhåll är ett viktigt hjälpmedel för användarens säkerhet och för att bibehålla god funktion.

- Förvara aldrig maskinen med bensin i tanken inomhus, där ångor kan komma i kontakt med öppen låga, gnista eller något som har hög temperatur.

- Låt alltid motorn svalna före förvaring inomhus.

- För att minska brandrisken ska gräsklipparen, speciellt motorn och ljuddämparen, området för bensinförvaring och batterifacket (om tillämpligt) hållas fritt från gräs, löv eller överdriven infettning. Lämna inte behållare med klippt gräs i eller nära någon byggnad.

- Om bränsletanken måste tömmas ska det göras utomhus med kall motor.

- Kontrollera regelbundet att gräsuppsamlaren inte är sliten eller skadad.

- Använd inte gräsklipparen med slitna eller skadade delar. Delar måste bytas ut, inte repareras. Byt ut slitna eller skadade delar mot originaldelar från Honda. Knivbladen måste alltid vara märkta med Honduras märke och korrekt referensnummer. Delar som inte är av samma kvalitet kan skada maskinen och äventyra din säkerhet.

- Bär tjocka handskar när du tar bort eller installerar knivbladen eller när du rengör klipphöljet. När du drar åt eller lossar knivbultarna ska en träkloss användas för att förhindra att knivarna roterar.

- Se alltid till att knivarna är korrekt balanserade vid slipning.

- Använd ögonskydd.

- Använd aldrig maskinen vid trötthet eller sjukdom eller efter intag av läkemedel, droger, alkohol eller farliga ämnen som kan ha en negativ inverkan på användarens reflexer och koncentration.

- Medan gräsklipparen används ska du alltid bära långbyxor och skyddsskor som är kraftiga och halksäkra. Använd inte maskinen med bara fötter eller öppna skor. Undvik att bära kedjor, armband eller säckiga kläder med lösa delar eller med snörning eller slips. Långt hår måste vara uppbundet. Använd alltid hjälm med hörselskydd.

- Glöm inte att användaren är ansvarig för eventuella olyckor eller oväntade händelser som kan orsakas på andra personer eller deras egendom. Användaren är ansvarlig för att kontrollera eventuella risker som gäller för den gräsmark som ska klippas och för att vidta alla försiktighetsåtgärder som krävs för att säkerställa den egna säkerheten och andras säkerhet, särskilt på sluttande mark, grov, hal eller instabil terräng eller i närheten av hål, diken eller banker.

- OBSERVERA – Nivåerna för buller och vibrationer som anges i detta Informationsblad är de maximala värdena vid användning av maskinen. Användning av ett obalanserat skärblad, för hög rörelsehastighet och brist på underhåll har en betydande inverkan på ljud och vibrationer. Det är därför nödvändigt att vidta förebyggande åtgärder för att eliminera alla möjliga skador som kan uppstå på grund av höga ljudnivåer och påfrestningar på grund av vibrationer genom att se till att maskinen är väl underhållen och använda hjälm med hörselskydd. Ta en rast då och då under arbetet.

Bortskaffande

För att skydda miljön ska du inte slänga den här produkten, batteriet, motoroljan eller liknande i vanligt avfall. Följ de lokala lagarna och bestämmelserna eller kontakta en auktoriserad Honda-återförsäljare för bortskaffandet.

PLACERING AV SÄKERHETSDEKALER

Den här dekalen varnar för potentiella faror som kan orsaka allvarliga skador. Läs noggrant. Om etikett lossnar eller blir svärläst ska du kontakta din återförsäljare för en ersättningsetikett.

Bokstav

Betydelse

A

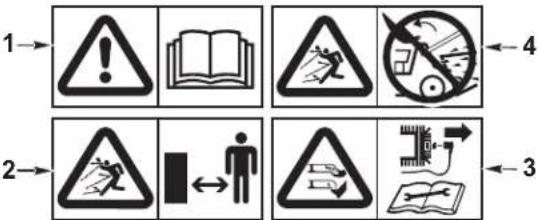

1. Läs instruktionsboken noga innan du använder gräsklipparen.2. Risk för projektiler: se till att andra personer inte finns i området under användningen.3. Risk för vassa kanter. Roterande knivar: för inte in händer eller fötter innanför klipphöljet. Fränkoppla hatten till tändstiftet innan du utför något underhålls- eller reparationsarbete.4. Använd inte utan att utkastskyddet eller gräsuppsamlaren är på plats.

B

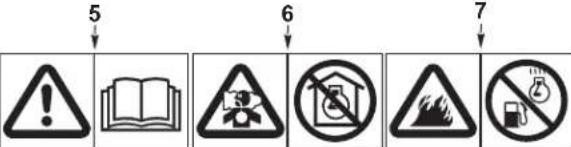

	5. Läs instruktionsboken noga innan du använder gräsklipparen.6. Motorn avger giftig kolmonoxid. Kör inte i ett trängt utrymme.7. Bensin är mycket brandfarligt. Stoppa motorn före bränslepåfyllning.

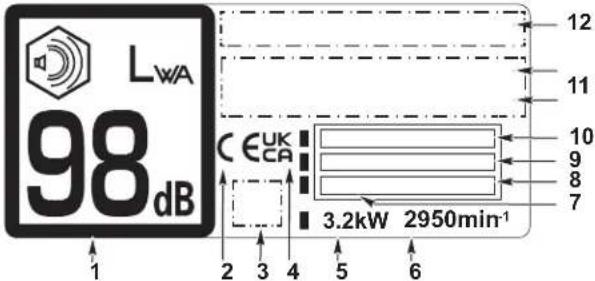

PRODUKTIDENTIFIERINGSPLÄT

Bokstav	Betydelse
C	1. Garanterad ljudeffektnivå enligt-direktivet 2000/14/EG2. Överensstämmelsemärke, enligt EG-direktivet3. Valfritt överensstämmelsemärke4. Storbritannien Överensstämmelsemärke5. Nominell effekt i kilowatt6. Maximalt motorvarvtal7. Produktionsdatum8. Vikt i kg9. Serienummer10. Modell11. Namn och adress för auktoriserad representant12. Tillverkarens namn och adress
	Namn och adress till tillverkaren och auktoriserade representanter är skrivna i "EG-försäkran om överensstämmelse" och "Förenade kungarikets försäkran om överensstämmelse" i denna bruksanvisning.

KOMPONENTIDENTIFIERING

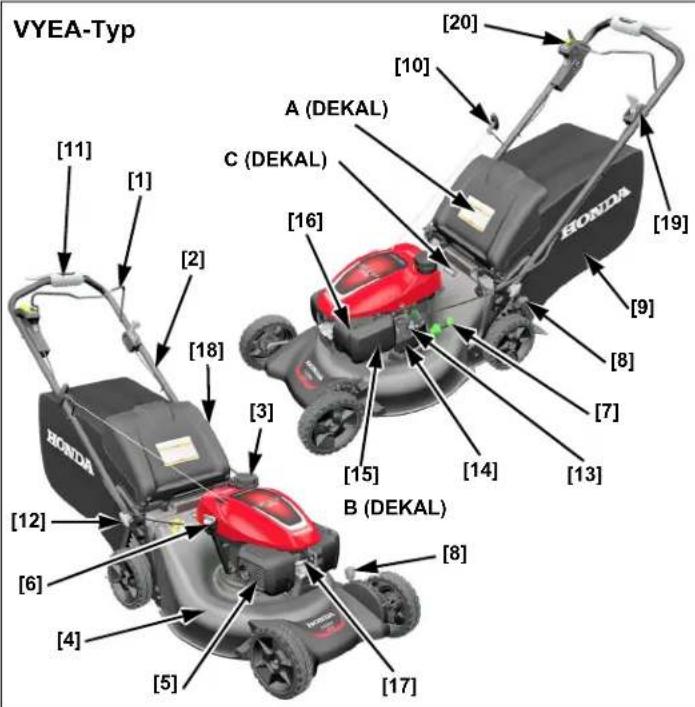

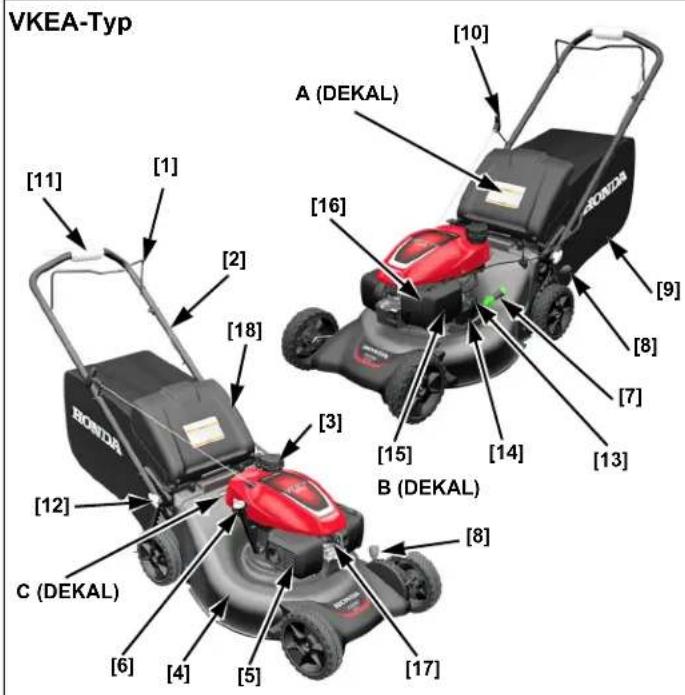

VKEA-Typ [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] B (DEKAL) C (DEKAL) A (DEKAL)

VYEA-Typ [11] [1] [2] [18] [3] [15] [14] [13] [10] [20] A (DEKAL) C (DEKAL) B (DEKAL) HONDA HONDA [8] [7] [9] [8] [19]

1	Klipphöljets spak(Startar och stoppar knivarna)
2	Handtag 12
3	Tanklock 13 Bränsleventil
4	Klipphölje 14 Motorns serienummer
5	Ljuddämpare 15 Luftrenare
6	Oljepäfyllningslock 16 Förgasare
7	Vred för Clip Director 17 Tändstiftshatt
8	Justeringsspakar för klipphöjd (2) 18 U
9	Gräsuppsamlare
10	Snörstart

11	Smart körkontroll
	Justeringsvred på handtaget (2)
astskydd
19	Gasreglage (VYEA)
20	Knapp för Roto-Stop (VYEA)

INSTÄLLNINGAR

UPPACKNING

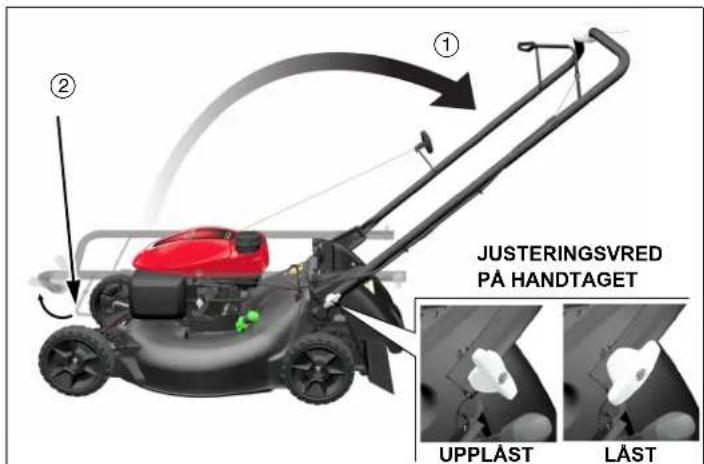

Vrid handtagets justeringsvred till olåst läge och lyft sedan försiktigt handtaget till klippläget ①. VKEA-typen kräver att klipphöljets spak ② dras mot handtaget.

Rikta in justeringsvreden mot ett av de två hålen på varje handtag. Med justeringsvreden i de lägsta hålen lyfts handtaget till dess högsta läge.

Vrid justeringsvreden 90 grader till låst läge och kontrollera att båda sidorna har samma höjd.

OBS!

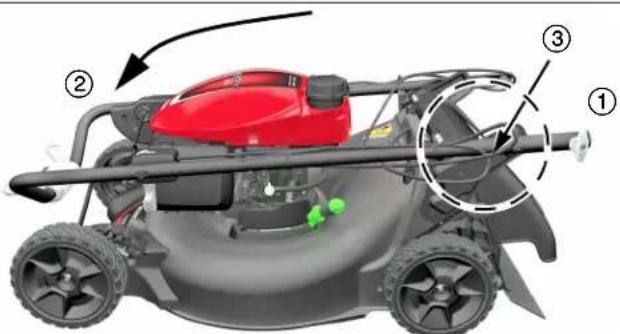

Låt inte kontrollkablarna fastna, hamna i kläm eller vikas när du fäller upp handtaget. Kablarna eller motorstyrsystemet kan skadas.

GRÄSUPPSAMLAREN

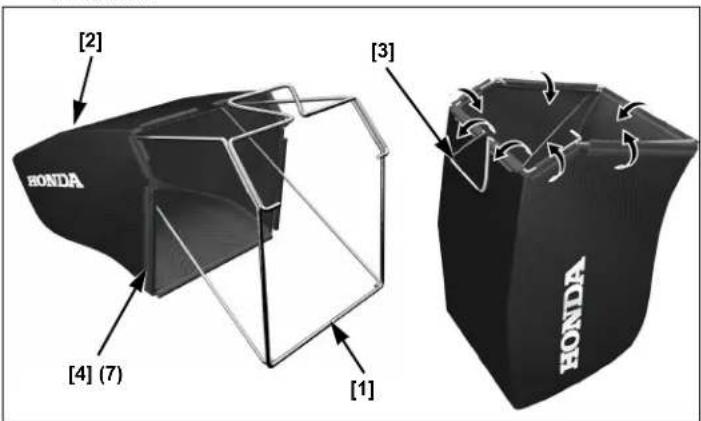

1. Installera den monterade ramen [1] i gräsuppsamlaren [2] och se till att gräsuppsamlarens handtag [3] är utanför.
2. Fäst de sju plastklämmorna [4] som håller fast gräsuppsamlaren vid ramen.

[2] HONDA [3] [4] (7) [1] HONDA

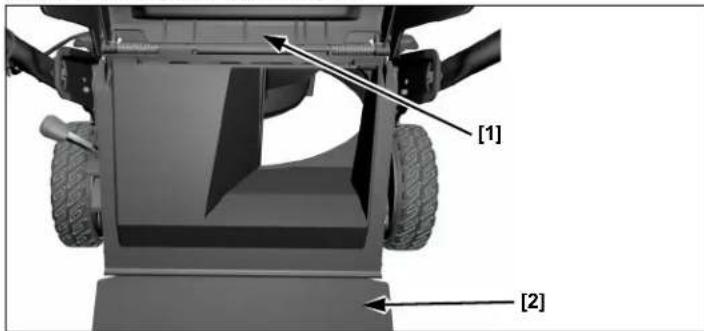

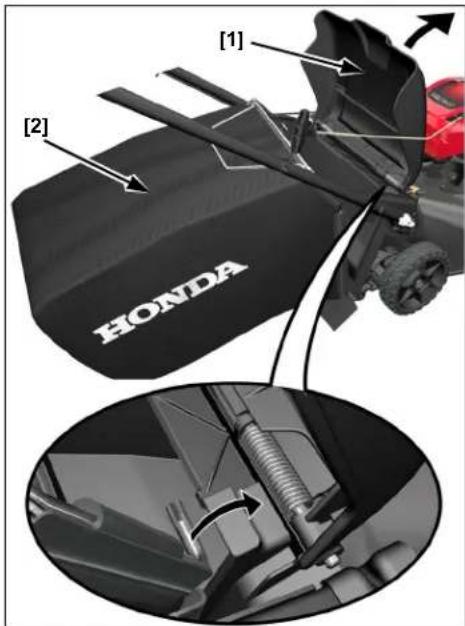

Lyft utkastskyddet [1] och installera gräsuppsamlaren [2].

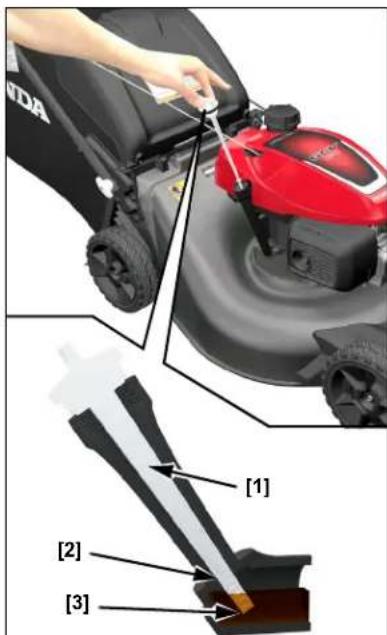

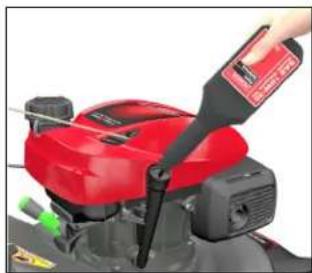

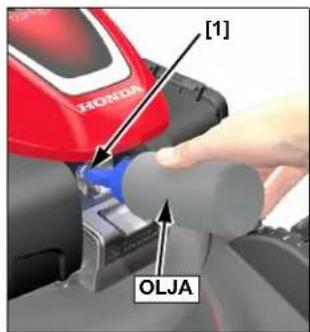

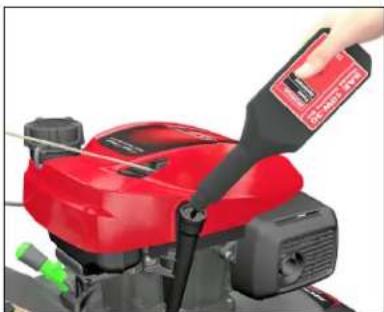

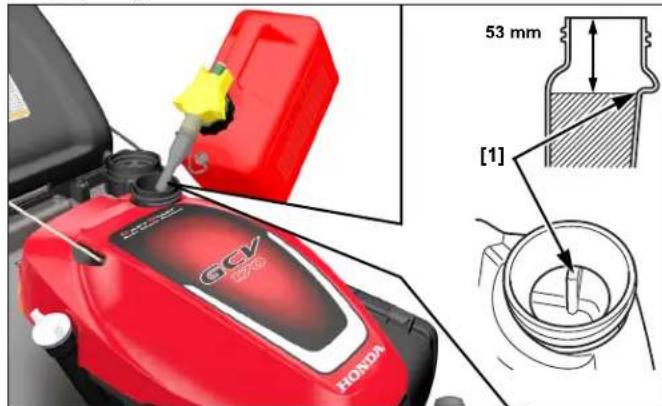

Fyll på SAE 10W-30 API-servicekategori SN eller senare olja så att oljenivån blir mellan den övre gränsen [2] och den nedre gränsen [3] som markerats på oljestickan [1].

Överfyll aldrig motorn med olja. Om motorn är överfylld kan den överflödiga oljan hamna i luftfilterhöljet och luftfiltret.

Innan gräsklipparen används måste alla användare ha läst följande kapitel:

• SÄKERHETSFÖRESKRIFTER (sida 2)
• KONTROLLER (sida 5)
• KONTROLLER FÖRE START (sida 6)
• ANVÄNDNING (sida 9)
• UNDERHÅLLSSCHEMA (sida 12)

KONTROLLER

BRÄNSLEVENTIL

Bränsleventilen [1] öppnar och stänger anslutningen mellan bränsletanken och förgasaren.

ÖPPEN STÄNGD

Knivarnas kontrollspak [1] måste dras mot styret för att starta och köra motorn. Knivarna börjar rotera när spaken dras mot styret och startsnöret dras.

Fortsätt att hålla in knivarnas kontrollspak helt mot handtaget.

Det kommer att hålla motorn och knivarna roterande och förhindra ett för tidigt slitage på knivarnas styrsystem.

Släpp knivarnas kontrollspak för att stoppa motorn och stoppa knivrotationen när du behöver lämna gräsklipparen.

För att börja knivrotationen, se till att motorn är igång och gasreglaget [1] är i SNABBT läge.

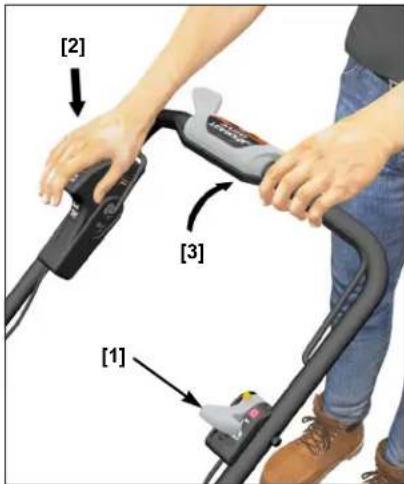

1. Tryck nedåt och håll in knappen Roto-Stop® [2].
2. Dra in knivarnas kontrollspak [3] snabbt mot handtaget så att motorn kan få knivarna att rotera i full hastighet. Släpp sedan knappen Roto-Stop.

Håll in knivarnas kontrollspak helt mot

handtaget för att knivarna ska fortsätta att rotera. Knivarnas kontrollspak måste alltid vara helt indragen eller helt uppsläppt. Dra inte in spaken delvis.

Släpp knivarnas kontrollspak för att stoppa knivarnas rotation. Släpp alltid kontrollspaken för knivarna innan du startar motorn för att förhindra att knivarna roterar.

Med motorn igång och knivarna roterande trycker du den smarta körkontrollen långsamt för att köra gräsklipparen framåt.

Körhastigheten ökar när mer tryck appliceras på den smarta körkontrollen. När maximal markhastighet uppnås kommer ytterligare tryck inte att öka markhastigheten ytterligare. Använd endast tillräckligt med tryck för att uppnå önskad hastighet.

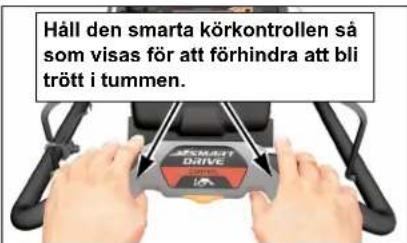

Håll den smarta körkontrollen så som visas för att förhindra att bli trött i tummen.

Lossa den smarta körkontrollen för att frikoppla drivningen när du ska klippa runt träd och andra hinder. Skjut gräsklipparen runt hinder för bättre riktningskontroll.

Markhastigheten varierar beroende på terräng, gräshöjd, lutning och vikten i gräsuppfångaren. Genom att flytta den smarta körkontrollen kaoner för användarkomfort.

Försök inte att ändra positionen för den smarta körkontrollen medan gräsklipparen är i rörelse.

Skjut inställningen med hjälp av flerlägesregleringen [1] till vänster för att låsa upp kontrollen, flytta den smarta körkontrollen uppåt eller nedåt till det mn du hålla önskad markhastighet efterhand som klippförhållandena förändras.

Släpp den smarta körkontrollen för att frigöra (stoppa) bakhjulen.

Justering av den smarta körkontrollen

Den smarta körkontrollen kan justeras upp eller ner till någon av fem positiest bekväma läget och släpp sedan flerlägesregleraren så att den greppar.

GASREGLAGE

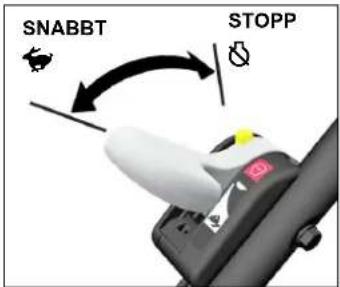

VYEA-typ

För bästa klippkvalitet ska du alltid klippa med gasreglaget i SNABBT läge. När knivarna roterar med den förinställda snabba hastigheten skapar de en kraftig fläkteffekt som lyfter och klipper gräset mer effektivt.

Försök inte att öka det förinställda SNABBA

motorvarvtalet eftersom knivarna då kan knäckas och lossna.

Det finns två spakar på gräsklipparens vänstra sida för justering av klipphöjden. Spaken [1] på vänster framhjul justerar höjden för båda framhjulen och spaken [2] på vänster bakhjul justerar höjden för båda bakhjulen. Båda spakarna kan ställas in i någon av sju inställningar. Den faktiska höjden för det klippta gräset varierar beroende på gräsmattan och typen av jord.

Försäkra dig om att motorn inte är igång när du justerar klipphöjden.

Flytta de främre och bakre justeringsspakarna till samma höjdläge, framåt för högre gräs och bakåt för kortare gräs.

Justera klipphöjden genom att först flytta den bakre höjdjusteringsspaken. Ta tag i handtaget och lyft gräsklipparen uppåt och dra sedan justeringsspaken mot hjulet och flytta till önskad klipphöjd. Flytta den främre justeringsspaken för klipphöjd så att den matchar höjden för den bakre höjdinställningen.

Om du inte är säker på vilken klipphöjd du ska välja ska du börja med en hög inställning och kontrollera gräsmattan efter klippning av ett litet område. Ändra sedan klipphöjden ytterligare om nödvändigt.

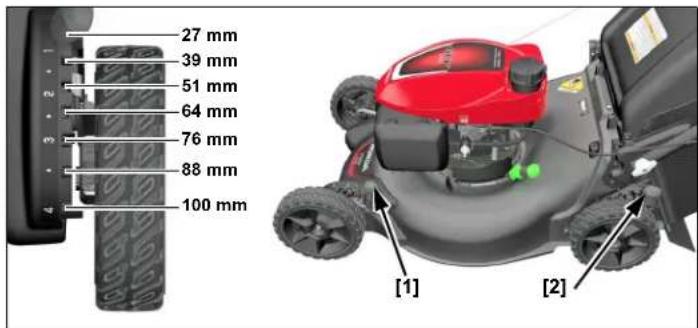

27 mm 39 mm 51 mm 64 mm 76 mm 88 mm 100 mm [1] [2]

SPAK FÖR CLIP DIRECTOR

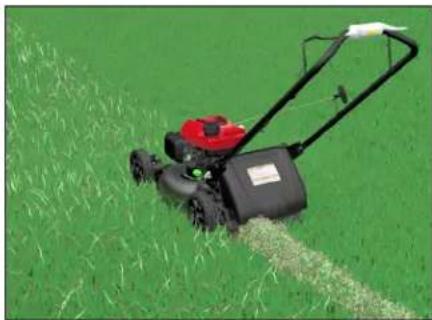

Clip Director kan ändras till antingen läget för UPPSAMLING eller FINFÖRDELNING för att uppnå önskat klippresultat.

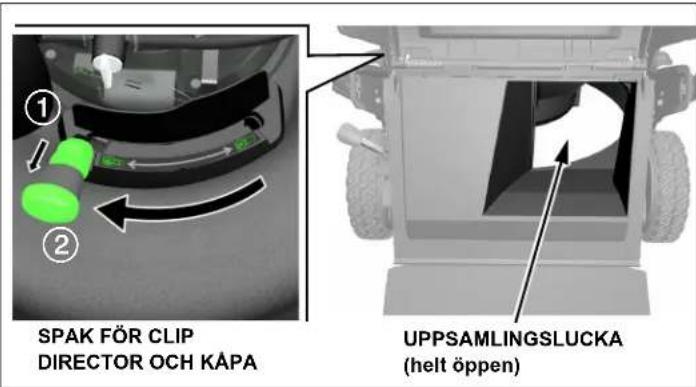

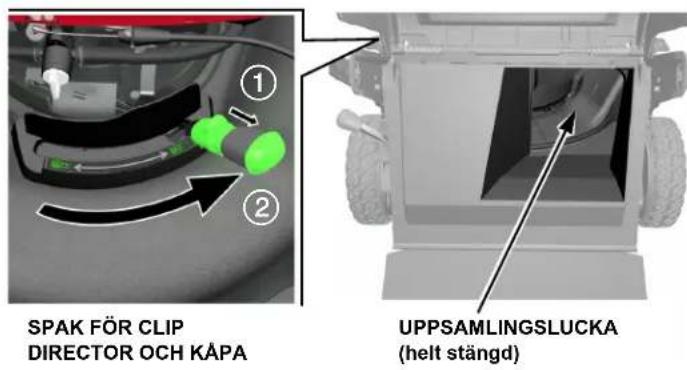

Flytta spaken för Clip Director till antingen läget för uppsamling (uppsamlingsluckan helt öppen) eller finfördelning (uppsamlingsluckan helt stängd) (sida 8).

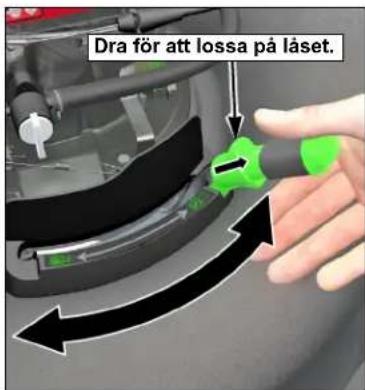

Justera Clip Director genom att dra ut och bort från gräsklipparen och flytta sedan reglaget till önskat läge. Släpp sedan låset och låt det snäppa fast i dess spår.

Viss gräsansamling i utloppsöppningen är normalt när Clip Director är i läget för

FINFÖRDELNING. Avlägsna detta gräs genom att stänga utkastskyddet, ändra Clip Director till läget för UPPSAMLING, aktivera knivarna och starta motorn.

Om Clip Director är svår att flytta eller spaken inte kan låsas helt:

• Med motorn AVSTÄNGD, lyft utkastskyddet och avlägsna gräset omkring luckan.
• Med en trädgårdsslang och munstycke sprayar du omkring och under spaken för Clip Director och klippkåpan för att avlägsna gräsresterna.

KONTROLLER FÖRE START

KONTROLLERA GRÄSMATTAN

För din egen och andras säkerhet ska du alltid inspektera området innan du klipper.

Föremål

Allt som kan plockas upp med knivarna och slungas iväg är en potentiell fara för dig och andra. Leta efter sådant som till exempel stenar, pinnar, benbitar, leksaker och ledningar. Avlägsna allt sådant från klippområdet.

Personer och husdjur

Personer och djur nära klippområdet kan röra sig in i din väg eller till en plats där de kan träffas av utslungade föremål. Se till att inga personer (särskilt barn) eller husdjur befinner sig i närheten. Deras säkerhet är ditt ansvar.

Gräsmattan

Kontrollera gräsets längd och skick så att du vet vilken klipphöjd och klipphastighet som du ska välja.

Klipp inte vätt gräs. Vått gräs kommer inte bara att täppa igen knivhöljet och klumpa ihop gräset på gräsmattan, det kan också vara halt, vilket ökar risken att halka.

KONTROLLERA GRÄSKLIPPAREN

Knivar

1. Ändra bränsleventilen till AVSTÄNGT läge (sida 5) och lossa tändstiftshatten från tändstiftet (sida 13).
2. Luta gräsklipparen åt höger så att tanklocket är uppåt. Det hjälper till att förhindra att bensinen läcker, att motorolja tränger in i luftfiltret och gör det svårt att starta.

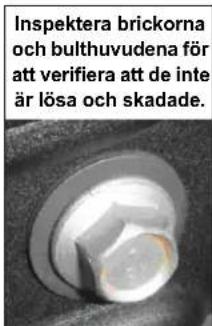

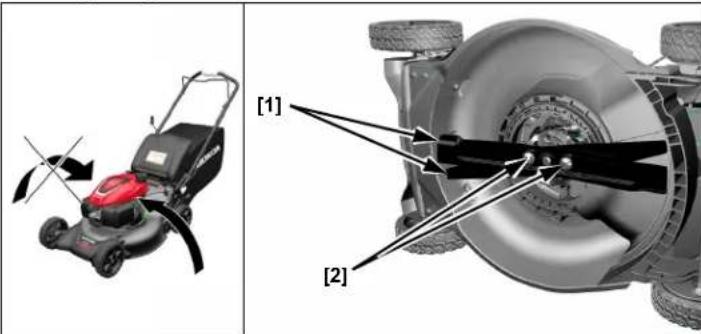

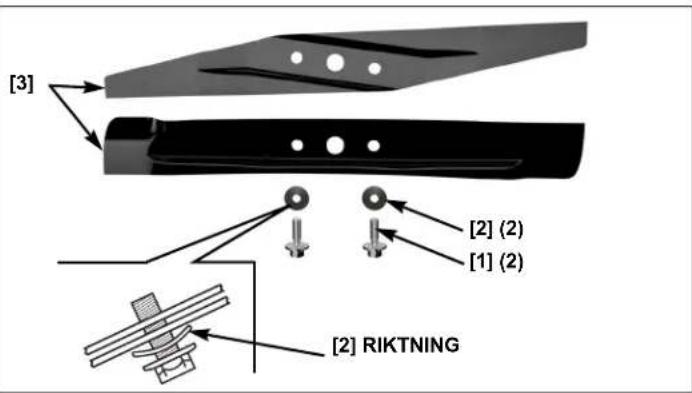

3. Inspektera knivarna [1] och knivbultarna [2] för skada, sprickor och kraftigt slitage, rost eller korrosion.

[1] [2]

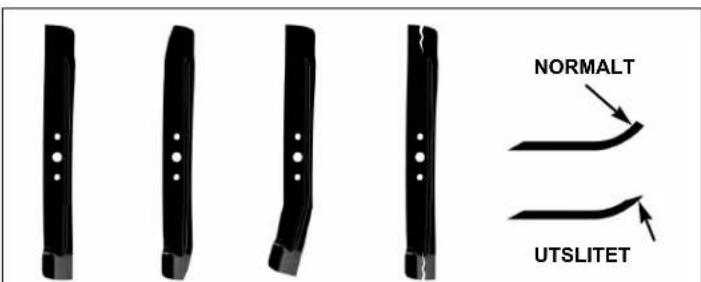

NORMALT UTSLITET

NORMALT SLITET BÖJT SPRUCKET

WARNING

En sliten, sprucken eller skadad kniv kan gå sönder och delar av den skadade kniven kan bli till farliga projektiler.

Utkastade föremål kan orsaka allvarlig skada. Inspektera knivarna regelbundet och använd inte gräsklipparen med slitna eller skadade knivar.

Slöa knivar kan slipas, men en kniv som är utsliten, böjd, knäckt eller skadad på annat sätt måste bytas ut. En sliten eller skadad kniv kan gå av och orsaka att kniven slungas ut ur gräsklipparen.

Om en kniv behöver slipas eller bytas ut ska du ta gräsklipparen till en auktoriserad Honda-återförsäljare. Eller, om du har en momentnyckel kan du själv avlägsna och installera knivarna.

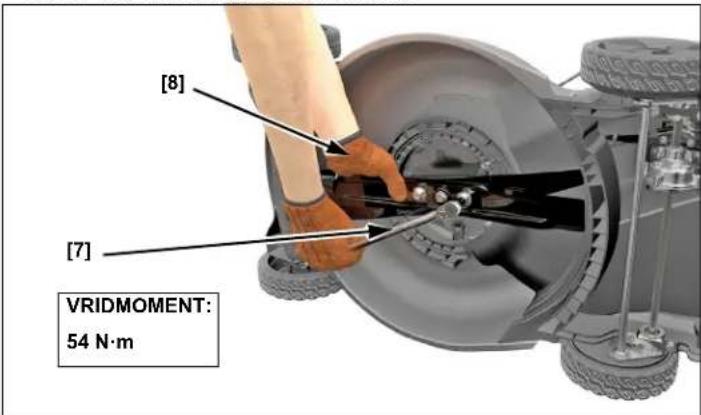

Kontrollera att knivbultarna är ordentligt åtdragna (sida 14).

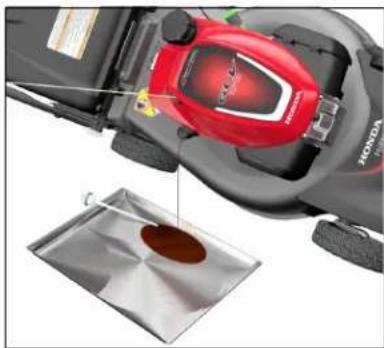

Motoroljenivå

Kontrollera motoroljenivån med motorn avstängd och gräsklipparen på en plan yta.

Använd fyrtaktsmotorolja som uppfyller eller överskrider kraven för API-servicekategori SN eller senare. Kontrollera alltid API SERVICE-etiketten på oljebehållaren för att verifiera att den innehåller bokstäverna SN eller en senare beteckning.

SAE 10W-30 rekommenderas för allmän användning. Andra viskositeter som visas i tabellen kan användas när medeltemperaturen i ditt område är inom det angivna intervallet.

Vi rekommenderar att äkta Honda- olja används för att upprätthålla avgasreningssystemets funktion.

30 5W-30·10W-30 40 60 100°F800 2 -20 20 30 40°C-10 0 10

OMGIVNINGSTEMPERATUR

OBS!

• Motorn kan ta skada om den körs med låg oljenivå.

• Användning av en icke-rengörande olja kan förkorta motorns livslängd och användning av tvåtaktsolja kan skada motorn.

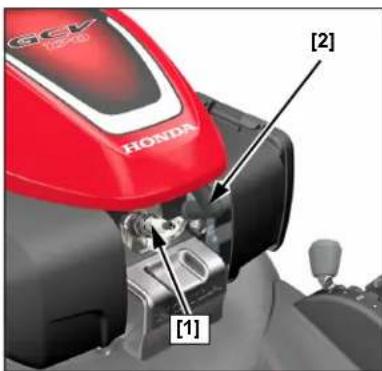

• Ta av locket/oljestickan [1] som finns och torka av all olja på stickan.

• Stick in oljestickan i påfyllningsröret. Skruva inte fast den. Dra ut oljestickan och kontrollera oljenivån.

• Om oljenivån är nära lågnivåmarkeringen [3] ska du tillsätta rekommenderad olja för att höja nivån till markeringen för den högsta nivån [2]. Fyll inte på för mycket.

• Montera och dra åt påfyllningslocket/ oljestickan [1] ordentligt.

Denna motor har certifierats för användning med blyfri bensin med ett oktantal på 91 eller högre.

Vi rekommenderar tankning efter varje användning för att minimera mängden luft i bränsletanken.

Fyll på bensin på en väl ventilerad plats innan du startar motorn. Om motorn just har varit igång ska du först låta den svalna. Fyll aldrig på bensin i gräsklipparen inuti någon byggnad där bensinångor kan antändas av öppen eld eller gnistor.

Du kan använda blyfri bensin som innehåller högst 10 % etanol (E10) eller 5 % metanol. Dessutom måste metanol innehålla hjälplösningsmedel och korrosionsskyddsmedel. Användning av bränslen med högre halt av etanol eller metanol än vad som anges ovan kan orsaka startproblem och/eller prestandaproblem. Det kan också skada metall-, gummi- och plastdelar i bränslesystemet. Dessutom är etanol hygroskopiskt, vilket innebär att den drar till sig och håller kvar vatten i bränslesystemet. Motorskador eller prestandaproblem som uppstår till följd av användning av bränsle med andra procentandelar etanol eller metanol än vad som anges ovan omfattas inte av garantin. Att använda den typ av bränsle som anges ovan är nödvändigt för att upprätthålla avgasreningssystemets funktion.

Om utrustningen ska användas sällan eller oregelbundet (längre än 4 veckor mellan varje användning) ska du läsa avsnittet Bränsle i kapitlet FÖRVARING (sida 15) för ytterligare information om försämringen av bränsle.

! WARNING

Bensin är mycket brandfarligt och explosivt.

Du kan brännas eller skadas allvarligt under hanteringen av bränsle.

• Stäng av motorn och låt den kallna.
• Håll värme, gnistor och öppna lågor på säkert avständ.
• Hantera bränslet endast utomhus.
  • Torka upp utspillt bränsle omedelbart.

Använd aldrig gammal eller förorenad bensin eller en blandning av olja och bensin. Undvik att smuts eller vatten kommer in i bränsletanken.

OBS!

Bränsle kan skada lackerade delar och plastdelar. Var noga med att inte spilla bensin när du fyller på tanken. Skador som orsakas av spilld bensin omfattas inte av garantin.

Avlägsna tanklocket och kontrollera bränslenivån. Fyll tanken upp till den övre gränsen [1] om bränslenivån är låg. Fyll på bensin försiktigt för att undvika spill. Fyll inte på för mycket, det får inte finnas någon bensin i påfyllningshalsen.

GCV 200 HONDA 53 mm [1]

Efter tankning ska tanklocket stängas ordentligt.

Flytta gräsklipparen minst 3 meter från bränslekällan och påfyllningsplatsen innan du startar motorn.

Behållare för bränsleförvaring

Förvara bensin i en ren och tät plastbehållare som är godkänd för förvaring av bensin. Stäng ventilen (om sådan finns) när den inte används och förvara behållaren där den inte kan nås av direkt solljus. Om det kommer att dröja mer än tre månader att använda bränslet i behållaren rekommenderar vi att du tillsätter en stabilisator i bensinen när du fyller behållaren.

Inspektion av luftrenaren

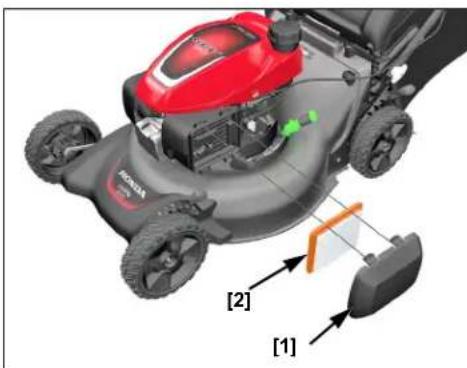

Ta bort käpan [1]. Se till att filtret [2] är rent och i gott skick. Ett smutsigt luftfilter begränsar luftflödet till förgasaren och minskar motorns prestanda. Se sida 13 för service av luftrenaren.

[1] [2]

Bakre skyddsplåt

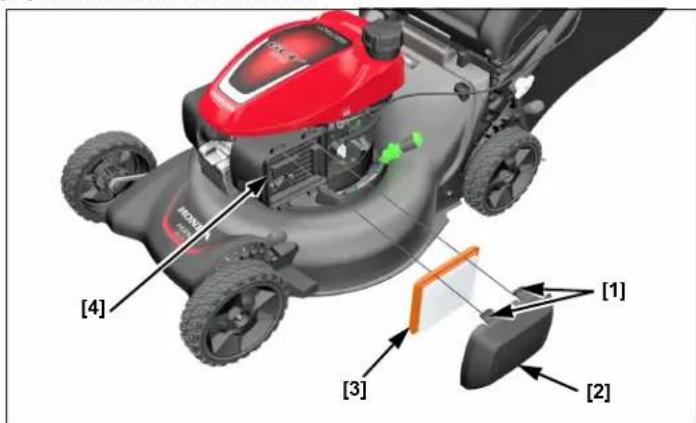

Under normal användning kan den bakre skyddsplåten försämras och bli sliten. Avlägsna gräsuppsamlaren och lyft utkastskyddet [1] för att undersöka den bakre skyddsplåten [2] för sprickor eller slitage. Om den bakre skyddsplåten är för sliten ska den bytas ut av din auktoriserade Honda-återförsäljare.

[1] [2]

Höjdjustering av handtaget

Ändra handtagets höjd till en bekväm arbetsställning (sida 4).

Gräsuppsamlare

En gräsklippare fungerar som en dammsugare – den blåser luft genom gräsuppsamlaren och fångar på så vis upp det avklippta gräset. Töm alltid gräsuppsamlaren innan den fylls till sin fulla kapacitet. Gräsuppsamlarens prestanda kommer att minska efter att uppsamlaren blir ungefär 90 % full. Dessutom är uppsamlaren enklare att tömma när den inte är helt full.

Inspektion

Under normal användning kan gräsuppsamlarens material försämras och bli slitet.

OBS!

Inspektera gräsuppsamlaren ofta för att upptäcka revor, hål och tydligt slitage. Kontrollera om den behöver bytas ut. Verifiera att den nya gräsuppsamlaren uppfyller de ursprungliga specifikationerna.

Om gräsuppsamlaren behöver bytas ut kan du själv utföra det bytet (sida 14).

Installation

1. Lyft utkastskyddet [1] och använd gräsuppsamlarens handtag [2] för att haka upp gräsuppsamlaren [3] på klipphöljet så som visas.

2. Lossa utkastskyddet för att fästa gräsuppsamlaren.

Borttagning

1. Lyft utkastskyddet, ta tag i gräsuppsamlaren och avlägsna den.

2. Lossa utkastskyddet.

1. När gräsuppsamlaren är fri från utkastskyddet kan du lyfta den genom öppningen i handtaget eller avlägsna den bakåt under handtaget.

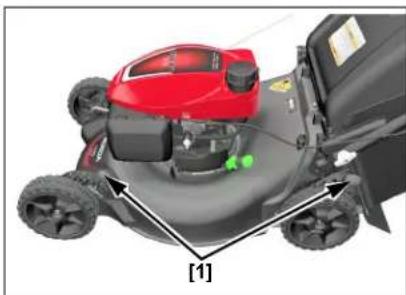

Klipphöjd

Kontrollera knivhöljets klipphöjdsinställningar och verifiera att båda justeringsspakarna [1] är inställda på samma klipphöjdsläge.

Clip Director kan ändras till antingen läget för UPPSAMLING eller FINFÖRDELNING för att uppnå önskat klippresultat.

Flytta spaken för Clip Director till antingen läget för uppsamling (uppsamlingsluckan helt öppen) eller finfördelning (uppsamlingsluckan helt stängd).

Justera Clip Director genom att dra ut och bort från gräsklipparen och flytta sedan reglaget till önskat läge. Släpp sedan låset och låt det snäppa fast i dess sp

Dra för att lossa på låset.

VIKTIGA SÄKERHETSANVISNINGAR

Stäng alltid av motorn och lossa tändstiftshatten från tändstiftet innan du lyfter utkastskyddet för att visa eller rengöra omkring skjutdörren. Det kommer att förhindra kontakt med de roterande knivarna och förhindra att föremål slungas in i tömningsbanan.

Viss gräsansamling i utloppsöppningen är normalt när Clip Director är helt stängd. Avlägsna detta gräs genom att stänga utloppsöppningen, öppna Clip Director helt och sedan starta motorn.

Om ett kraftigt motständ märks när du flyttar spaken för Clip Director från sida till sida kan det ha ansamlats för mycket gräs på skjutdörren.

Finfördelning

Lossa läset ① och flytta sedan spaken för Clip Director till läget för FINFÖRDELNING ②.

SPAK FÖR CLIP DIRECTOR OCH KÄPA UPPSAMLINGSLUCKA (helt stängd)

Lossa läset ① och flytta sedan spaken för Clip Director till läget för UPPSAMLING ②.

Om du vill använda utkast av gräsklipp bakåt tar du bort gräsuppsamlaren och lämnar spaken för Clip Director i läget för UPPSAMLING.

Är du redo att börja klippa?

Använd alltid skyddskläder. Långbyxor och ögonskydd kan minska risken för skador från föremål som slungas ut. Använd skor som skyddar fötterna och hjälper dig att inte halka om du klipper i sluttningar eller på ojämn mark.

ANVÄNDNING

SÄKERHETSÄTGÄRDER VID GRÄSKLIPPNING

Innan du använder gräsklipparen för första gången ska du läsa avsnitten SÄKERHETSFÖRESKRIFTER (sida 2) och KONTROLLER FÖRE START (sida 6).

Även om du har använt andra gräsklippare ska du ta dig tid att bli bekant med hur denna gräsklippare fungerar, och öva på en säker plats medan du vänjer dig.

För din säkerhet ska du undvika att starta eller använda motorn inom ett slutet område, som till exempel ett garage. Gräsklipparens avgaser innehåller giftig kolmonoxidgas som snabbt kan samlas inom i ett slutet område och orsaka sjukdom eller dödsfall.

ANVÄNDNINGSFREKVENS

Om utrustningen ska användas sällan eller oregelbundet (längre än 4 veckor mellan varje användning) ska du läsa avsnittet Bränsle i kapitlet FÖRVARING (sida 15) för ytterligare information om försämringen av bränsle.

ANVÄNDNING PÅ HÖG HÖJD

På hög höjd blir standardbränsleblandningen i förgasaren för fet. Prestandan minskar och bränsleförbrukningen ökar. En väldigt fet blandning svärtar även tändstiftet och orsakar svårighet att starta.

Prestandan på hög höjd kan förbättras genom specifika modifieringar av förgasaren. Om du alltid använder gräsklipparen på en höjd över 610 meter ska du låta en Honda-återförsäljare utföra denna modifiering av förgasaren.

Även med modifiering av förgasaren kommer motoreffekten att minska med ungefär 3,5 % för varje ytterligare ökning av höjden med 300 meter. Højdeffekten på motoreffekten blir ännu större om förgasaren inte har modifierats.

När förgasaren har modifierats för användning på hög höjd blir blandningen för mager för användning på låg höjd. Användning på höjder under 610 meter med en modifierad förgasare kan orsaka överhettning av motorn och orsaka allvarlig motorskada. För användning vid låga höjder ska en auktoriserad Honda-återförsäljare i så fall återställa förgasaren till de ursprungliga fabriksspecifikationerna.

STARTA MOTORN

1. Vrid bränsleventilen till PÅ (öppet) läge (sida 5).

2. VKEA-typ:

Dra tillbaka kontrollspaken för knivarna [1] och håll den mot handtaget.

Spaken måste hållas mot handtaget för att kunna starta motorn. Knivarna börjar rotera när spaken dras mot handtaget och startsnöret dras för att starta

[1]

VYEA-typ:

Flytta gasreglaget till SNABBT läge.

1. Dra lätt i startgreppet tills du känner motständ och dra sedan snabbt. Återför startgreppet försiktigt.

VKEA-typ: Fortsätt att hålla kontrollspaken för knivarna mot handtaget. Motorn stoppas när kontrollspaken för knivarna släpps.

För en enkel omstart och maximal prestanda från autochokesystemet ska du börja klippa så snart som motorn startat och låta motorn gå under minst tre minuter innan du stänger av motorn.

AVSTÄNGNING AV MOTORN

1. VKEA-typ: Släpp kontrollspaken för knivarna för att stoppa motorn och knivarnas rotation.

VYEA-typ: Släpp kontrollspaken för knivarna för att stoppa knivarnas rotation och flytta sedan gasreglaget till STOPPLÄGET.

1. När gräsklipparen inte ska användas ska du vrida bränsleventilen [1] till AVSTÄNGT läge.

2. Om gräsklipparen inte kommer att användas under 3 till 4 veckor rekommenderar vi att du kör motorns förgasare ren från bensin. Du kan göra det genom att lämna bränsleventilen AVSTÄNGD och starta om motorn tills bensinen tar

slut. Se "FÖRVARING" på sidan 15 om perioden för inaktivitet kommer att överstiga 4 veckor.

AV [1]

SÄKER GRÄSKLIPPNING

För din säkerhet ska du alltid hålla alla fyra hjulen på marken och vara försiktig så att du inte tappar fotfästet och kontrollen över gräsklipparen. Håll ett fast grepp om handtaget och gå med gräsklipparen, spring aldrig. Var mycket försiktig när du klipper ojämn eller grov mark.

Om den fastnar får du inte sparka på eller trycka mot gräsklipparen med foten. Använd endast handtaget för att flytta gräsklipparen.

FARA

Knivarna är vassa och roterar med hög hastighet.

Om du kommer i kontakt med en roterande kniv kommer det att orsaka allvarliga skärsår och kan amputera fingrar och tår.

• Bär skyddsskor.
• Håll händer och fötter borta från knivhöljet medan motorn är igång.
• Stäng av motorn innan justering, inspektion eller underhållsarbete utförs.

Sluttningar

Klipp tvärs över sluttningar, inte upp och ner. Undvik branta sluttningar (mer än 20°) och var försiktig när du svänger. Klippning i en sluttning när gräset är fuktigt eller vätt kan orsaka att du halkar, faller och tappar kontrollen över gräsklipparen.

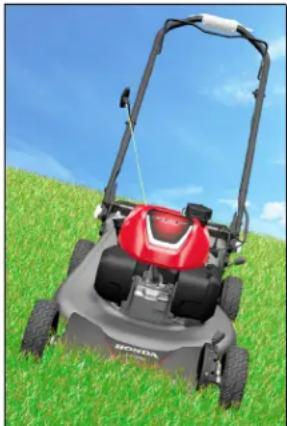

Hinder

Använd sidan av gräsklipparen för att klippa nära stora hinder, som till exempel staket eller väggar.

Lossa den smarta körkontrollen för att frikoppla drivningen när du ska klippa runt träd och andra hinder. Skjut

gräsklipparen runt hinder för bättre riktningskontroll. Var försiktig när du klipper över hinder i gräsmattan, som till exempel sprinklermunstycken, stenläggning, kanter och liknande. Undvik allt som sticker upp ovanför gräset.

Om skärbladen träffar något, eller om gräsklipparen börjar vibrera, ska du omedelbart stoppa motorn och kontrollera om någon skada har uppstått. Föremål i gräset kan skada knivarna, böja vevaxeln och/eller skada knivhöljet eller andra komponenter. Vibrationer indikerar vanligtvis något allvarligt problem.

En sliten, sprucken eller skadad kniv kan gå sönder och delar av den skadade kniven kan bli till farliga projektiler.

Utkastade föremål kan orsaka allvarlig skada.

Inspektera knivarna regelbundet och använd inte gräsklipparen med slitna eller skadade knivar.

Garantin omfattar inte delar som skadats genom kollision.

Grus och lösa föremål

Grus, lösa stenar och föremål i gräset kan lyftas av gräsklipparen och slungas iväg med tillräcklig kraft att orsaka allvarliga personskador och/eller skador på egendom. Det bästa sättet att förhindra potentiell skada från utslungade föremål är att släppa kontrollspaken för knivarna för att stoppa knivarna innan du när områden med grus, lösa stenar eller andra föremål.

KLIPPTIPS

När du ska klippa

De flesta gräs ska klippas när de har vuxit 12–25 mm över dess rekommenderade höjd.

Mer frekvent klippning krävs för finfördelning än för uppsamling. För bästa resultat kan du behöva klippa gräsmattan två gånger i veckan under växtperioden.

Klipphöjd

Konsultera en lokal plantskola eller ett trädgårdscenter för rekommendationer om klipphöjd och råd om specifika typer av gräs och växtförhållanden inom ditt område.

Om du tittar noga ser du att det mesta av gräset har stjälkar och blad. Om du skär av bladen skalperas gräsmattan. Låt gräset återhämta sig mellan klippningarna. Din gräsklippare fungerar bättre och gräsmattan kommer att se bättre ut.

Om gräset blir för högt, klipp det en gång med den högsta klipphöjdsinställningen och klipp det sedan igen om 2 eller 3 dagar. Klipp inte av mer än en tredjedel av den totala gräshöjden under samma klippning, annars kan det uppstå bruna fläckar.

Spaken för justering av klipphöjden förklaras i kapitlet KONTROLLER (sida 5).

Klippbredd

För en jämn gräsyta ska du överlappa varje klippspår med några centimeter. Om gräset är mycket högt eller tjockt ska du överlappa mer och klippa ett snävare spår.

Knivhastighet

Knivarna måste rotera mycket snabbt för att skära ordentligt.

Om motorvarvtalet sjunker kan det innebära att motorn överbelastas genom att knivarna försöker klippa för mycket gräs. Klipp ett smalare spår, flytta gräsklipparen långsammare framåt eller öka klipphöjden.

Knivarnas skärpa

En skarp kniv skär ordentligt. En trubbig kniv innebär att gräset rivs av och lämnar strimlade ändar som sedan blir bruna. När knivarna inte längre skär ordentligt ska de slipas eller bytas ut.

Torrt gräs

Om marken är för torr kommer klippningen att orsaka mycket damm. Förutom att det är obehagligt att arbeta med damm, kommer för mycket damm att täppa till förgasarens luftfilter.

Om damm är ett problem ska du vattna gräsmattan dagen innan du klipper. Klipp när gräset har torkat, men jorden fortfarande är fuktig.

Vått gräs

Vått gräs är halt och kan göra att du tappar fotfästet. Vått gräs kan även täppa till knivhöljet och samlas i klumpar på gräsmattan. Vänta alltid på att vått gräs torkar innan du klipper.

Fallna löv

När den är utrustad med en gräsuppsamlare kan gräsklipparen användas för att plocka upp fallna löv för bortskaffande. Om du använder gräsklipparen för att samla upp stora mängder fallna löv (och inte för klippning) ska du justera den främre klipphöjden så att framdelen av knivhöljet är en eller två inställningar högre än den bakre delen.

Om du vill finfördela fallna löv på gräsmattan ska du inte låta bladtäcket bli för tjockt innan du börjar. För bästa resultat bör du finfördela medan gräset fortfarande syns genom bladtäcket. På platser där fallna löv täcker gräset helt ska du avlägsna bladen genom att kratta eller installera gräsuppsamlaren så att gräsklipparen kan plocka upp dem för bortskaffande.

Igensatt klipphölje

Stäng av motorn och vrid bränsleventilen till AVSTÄNGT läge innan du rensar ett tilltäppt klipphölje. Med tändstiftshatten avtagen ska du luta gräsklipparen så att luftrenarens sida är vänd uppåt.

Rensa ett tilltäppt klipphölje med en pinne, inte med händerna.

Klippmönster

Din gräsklippare från Honda fungerar mest effektivt om du i möjligaste mån använder följande klippmönster. Utformningen av knivhöljet och den övriga utrustningen samt knivarnas rotationsriktning orsakar att dessa klippmönster ger det bästa resultatet.

Finfördelning

Använd ett moturs klippmönster när Clip Director-spaken är i läget för FINFÖRDELNING. Om gräsmattan har en oregelbunden form eller flera hinder ska du dela upp den i sektioner där du kan använda ett moturs klippmönster.

MÖNSTER FÖR FINFÖRDELNING

Fångare

Använd ett medurs klippmönster. Det ger bästa prestanda för Clip Director-spaken och lämnar minsta mängd klipprester på gräsmattan.

Klippning med bakre utkast

Avlägsna gräsuppsamlaren och stäng utkastskyddet. Flytta spaken för Clip Director till läget för UPPSAMLING och börja klippa med ett medurs klippmönster. Om gräsmattan har en oregelbunden form eller flera hinder ska du dela upp den i sektioner.

MÖNSTER FÖR UPPSAMLING OCH UTKAST BAKÅT

UNDERHÅLL

Gott underhåll är viktigt för säker, ekonomisk och problemfri drift. Det kommer även att bidra till att minska luftföroreningarna och säkerställa att motorns avgasreningsprestanda fortsätter att upprätthållas.

För att hjälpa dig att sköta gräsklipparen ordentligt ges ett underhållsschema, procedurer för rutininspektioner och enkla underhållsprocedurer med vanliga verktyg på de följande sidorna. Andra serviceuppgifter som är svårare att utföra eller kräver specialverktyg ska helst utföras av specialister och utförs normalt av en Honda-tekniker eller annan kvalificerad mekaniker.

Underhällsschemat gäller under normala användningsförhållanden. Om du använder gräsklipparen under ovanliga förhållanden ska du kontakta en auktoriserad Honda-återförsäljare för rekommendationer om vad som gäller dina särskilda behov och användning.

Kom ihåg att din Honda-återförsäljare känner gräsklipparen bäst och har full kapacitet att utföra underhåll på och reparera den.

För att säkerställa bästa kvalitet och tillförlitlighet ska du endast använda nya originaldelar från Honda eller motsvarande för reparation och byte.

WARNING

Felaktigt underhåll eller underlätenhet att åtgärda ett problem före användning kan orsaka ett fel där du kan skadas allvarligt eller dödas.

Genomför alltid alla inspektions- och underhållsrekom- mendationer och de scheman som anges i instruk- tionsboken.

SÄKERHET VID UNDERHÅLL

Några av de viktigaste säkerhetsåtgärderna följer. Vi kan däremot inte varna dig för alla tänkbara risker som kan uppstå vid utförandet av underhållsarbeten. Bara du kan bestämma om du ska utföra en viss uppgift eller inte.

WARNING

Underlåtenhet att följa underhållsanvisningarna och försiktighetsåtgärderna kan orsaka att du skadas allvarligt eller dödas.

Följ alltid alla procedurer och säkerhetsföreskrifter som anges i instruktionsboken.

SÄKERHETSÄTGÄRDER

- Se till att motorn är avstängd innan du påbörjar något underhållsarbete eller reparation. Det eliminerar flera potentiella faror:

- Kolmonoxidförgiftning från motoravgaser.

Se till att det finns tillräcklig ventilation när du använder motorn.

- Brännskador från heta delar.

Ta inte på motorn eller avgassystemet innan de har svalnat.

- Skada på grund av rörliga delar.

Kör inte motorn om du inte ombes att göra det.

- Läs anvisningarna innan du börjar och se till att du har de verktyg och kunskaper som krävs.

- Var försiktig när du arbetar med bensin för att minska risken för brand eller explosion. Använd endast ett icke brännbart lösningsmedel, inte bensin, för att rengöra delar. Håll cigaretter, gnistor och öppna lågor borta från bränslesystemet.

UNDERHÄLLSSCHEMA

Utför underhåll vid varje angiven månad/år eller varje drifttidsintervall, beroende på vilket som inträffar först.

Serviceintervall	Artikel
Före varje användning	Kontrollera: GräsuppsamlareKontrollera: KnivarKontrollera: Användning av kontrollspaken för knivarnaKontrollera: MotoroljenivåKontrollera: LuftfilterKontrollera: Bakre skyddsplåtKontrollera: Knivbultar	sida 14sida 6sida 5sida 7sida 7sida 8sida 14
Den första månaden eller efter 5 timmar	Byt ut: Motorolja sida 12
De första 25 timmarna	Rengör: Luftfilter ^1 Justera: Kabel för smart körkontroll ^2 Justera: Kabel för Roto-Stop (VYEA) ^2 Justera: Gasreglage (VYEA) ^2	sida 13
Var 6:e månad eller efter 50 timmar	Byt ut: Motorolja ^1 Rengör: Luftfilter ^1 Justera: Kabel för smart körkontroll ^2	sida 12sida 13
Varje år eller efter 100 timmar	Vad som nämns för var 6:e månad ovan, plus:Kontrollera/justera: TändstiftRengör: Gnistfångare ^3 (i förekommande fall)Kontrollera: Användning av kontrollspaken för knivarnaFett: Kuggdrev ^2 Justera: Ventilspel ^2 Justera: Kabel för Roto-Stop (VYEA) ^2 Justera: Gasreglage (VYEA) ^2 Rengör: Bränsletank ^2	sida 13sida 13sida 5
Vartannat år eller efter 150 timmar	Vad som nämns för varje år ovan, plus:Byt ut: LuftfilterByt ut: TändstiftJustera: Kabel för smart körkontroll ^2 Kontrollera: Transmissionsaxellager ^2	sida 13sida 13
Vartannat år Kontrollera: Bränsleledningar, ersätt om nödvändigt ^2

1. Utför service oftare vid användning på platser med mycket damm.
2. Dessa artiklar bör lämnas till en auktoriserad Honda-återförsäljare för service, såvida du inte själv har de korrekta verktygen och det nödvändiga mekaniska kunnandet. Se servicehandboken från Honda för serviceåtgärder.
3. I Europa och andra länder där maskindirektivet 2006/42/EG gäller ska denna rengöring utföras av din återförsäljare.

Underlåtenhet att följa detta underhållsschema kan leda till fel som inte omfattas av garantin eller försämrad prestanda och avgasreningsfunktion.

MOTORUNDERHÅLL

Byte av motorolja

Tappa ur olian medan motorn är varm. Varm olja kan tömmas snabbt och helt.

1. STÄNG bränsleventilen. Det minskar risken för bränsleläckage (sida 5).

2. Torka av oljepåfyllningsområdet och avlägsna sedan oljepåfyllningslocket/oljestickan.

3. Placera en lämplig behållare bredvid gräsklipparen för att samla upp den använda oljan och luta sedan gräsklipparen på dess högra sida. Den använda oljan rinner ut genom påfyllningshalsen. Låt all olja rinna ut.

Kassera begagnad motorolja och behållarna på ett miljövänligt sätt. Vi föreslår att du tar oljan i en

förseglad behållare till din lokala återvinningscentral eller återvinningsstation. Kasta inte tillsammans med vanligt avfall, håll inte ut det på marken och håll det inte i ett avlopp.

1. Fyll på med rekommenderad olja (sida 7). Fyll inte på för mycket. Mät oljenivån enligt bilden nedan. Påfyllningsmängd: 0,35–0,40 L

2. Efter byte av motorolja och innan motorn startas ska du kontrollera oljenivån medan gräsklipparen står på en plan yta:

a. Avlägsna påfyllnadslocket/mätstickan [1].
b. Torka rent oljestickan.
c. Sätt i och dra sedan ut oljestickan på nytt utan att skruva in den i påfyllningshalsen. Kontrollera oljenivån på mätstickan.

d. Om oljenivån är under lågnivåmarkeringen [3], ska du tillsätta olja tills markeringen för den högsta nivån [2] på oljestickan. Fyll inte på för mycket. Om motorn är överfylld kan den överflödiga oljan hamna i luftfilterhöljet och luftfiltret.

Motorn kan ta skada om den körs med låg oljenivå.

e. Skruva fast påfyllningslocket/oljestickan ordentligt.

Service av luftrenaren

Ett korrekt underhåll av luftfiltret hjälper till att förhindra att smuts tränger in i motorn. Smuts som tränger in i förgasaren kan dras in i små utrymmen i förgasaren och orsaka ett ökat motorslitage. Dessa små utrymmen kan blockeras och orsaka problem med att starta eller hålla motorn igång. Vi rekommenderar att du alltid använder ett originalluftfilter från Honda som specificerats för motorn för att säkerställa att filtret tätar ordentligt och fungerar som avsett. Du måste rengöra filtret oftare om du använder motorn under mycket dammiga förhållanden.

OBS!

Om du använder motorn utan ett luftfilter eller med ett skadat filter kan smuts tränga in i motorn och orsaka ett ökat motorslitage. Denna typ av skador omfattas inte av garantin.

1. Tryck ner flikarna för luftrenarens käpa [1] och avlägsna sedan käpan [2].
2. Avlägsna filtret [3] från luftfilterhöljet [4].
3. Inspektera filtret och byt ut om det är skadat.
4. Rengör filtret genom att knacka på det flera gånger mot en hård yta för att avlägsna smuts eller blås med tryckluft (som inte överskrider 2 bar/29 psi) genom filtret från dess insida. Försök aldrig borsta bort smuts. Borstning pressar in smutsen i fibrema.

5. Torka av smuts på insidan av luftfilterhöljet och locket med en fuktig trasa. Var försiktig för att förhindra att smuts kommer in i luftkanalen som leder till förgasaren.

6. Sätt tillbaka filtret och locket.

Service på tändstiften

Nödvändiga tändstift: NGK – BPR5ES

OBS!

Felaktiga tändstift kan orsaka skada på motorn.

För god prestanda måste tändstiftet [1] ha korrekt mellanrum och vara fritt från avlagringar.

1. Fränkoppla hatten till tändstiftet [2] och avlägsna all eventuell smuts från tändstiftet.

2. Avlägsna tändstiftet med hjälp av en tändstiftsnyckel.

1. Inspektera tändstiftet. Byt ut det om elektroderna är slitna eller om isolatorn är sprucken eller kantstött.

2. Mät tändstiftets elektrodavständ med en lämplig mätare. Avståndet ska vara 0,7–0,8 mm. Korrigera avståndet, om nödvändigt, genom att böja elektroden försiktigt.

3. Installera tändstiftet försiktigt för hand för att undvika att det gängas in snett.

4. När tändstiftet har skruvats in drar du åt med en tändstiftsnyckel för att pressa ordentligt mot brickan.

Om du installerar om det gamla tändstiftet ska du dra åt 1/8 till 1/4 varv efter att tändstiftet skruvats in för hand.

Om du installerar ett nytt tändstift ska du dra åt 1/2 varv efter att tändstiftet skruvats in för hand för att pressa ordentligt mot brickan [3].

VRIDMOMENT: 20 N·m

OBS!

Ett löst tändstift kan överhettas och skada motorn. För hård åtdragning av tändstiftet kan skada gångorna i topplocket.

1. Installera tändstiftshatten på tändstiftet.

I Europa och andra länder där maskindirektivet 2006/42/EG gäller ska denna rengöring utföras av din återförsäljare.

Gnistskyddet måste genomgå service var 100:e timme för att det ska fungera som planerat.

1. Låt motorn svalna.
2. Lossa de två röda flikarna på käpan [6] på ljuddämparsidan av motorn och lyft sedan den röda käpan uppåt för att exponera den övre bulten för ljuddämparens skydd.

3. Avlägsna de tre bultarna [1] från ljuddämparens skydd [2] med en 10 mm hylsnyckel.

4. Ta bort ljuddämparens skydd [2].

5. Avlägsna inställningsskruven [4].

6. Avlägsna gnistfångaren [3] från ljuddämparen [5].

7. Kontrollera om det finns kolavlagringar på gnistfångaren och avgasporten. Borsta bort kolavlagringar. Var försiktig så att du inte skadar gnistfångarskärmen.

8. Installation av gnistfångaren i ljuddämparen.

9. Installera ljuddämparskyddet på motorn, dra åt de tre bultarna ordentligt och sätt sedan tillbaka den röda kåpan.

[1] [2] [3] [4] [5] [6] (visas med den röda kåpan borttagen)

Avlägsnande och installation av knivarna

Om du avlägsnar knivarna för slipning eller byte behöver du en momentnyckel för installationen. Bär tjocka handskar för att skydda händerna.

SLIPNING av knivarna: För att undvika att försvaga knivarna eller orsaka obalans eller dålig klippning bör knivarna slipas av utbildad personal hos en auktoriserad Honda-återförsäljare.

BYTE av knivarna: Använd originalknivar från Honda eller motsvarande.

Borttagning

1. Vrid bränsleventilen till AVSTÄNGT läge och frånkoppla hatten till tändstiftet.
2. Luta gräsklipparen åt höger så att tanklocket är uppåt. Det hjälper till att förhindra att bensinen läcker, att motorolja till tränger in i luftfiltret och gör det svårt att starta.

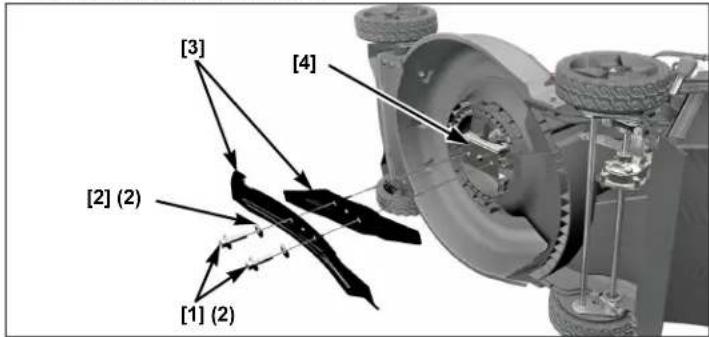

3. Avlägsna knivbultarna [1] och specialbrickorna [2] med en 14 mm hylsnyckel. Bär tjocka läderhandskar och håll knivarna [3] med handen för att förhindra att de vrids medan du lossar bultarna. Ta bort knivarna.
4. Inspektera knivhållaren (VKEA) eller Roto-Stop-enheten (VYEA) [4] och knivarnas monteringsyta för eventuell skada. Om någon skada upptäcks eller om knivarna har träffat något hårt föremål ska de skadade delarna bytas ut.

[3] [4] [2] (2) [1] (2)

Installation

1. Rengör smuts och gräs omkring knivarnas monteringsområde.
2. Installera båda knivarna [3] med hjälp av de två knivbultarna [1] och specialbrickorna [2] så som visas. Var noga med att installera specialbrickorna med den konkava sidan mot knivarna och den konvexa sidan mot bultens huvud.

WARNING

Användning av den här gräsklipparen med endast ett knivblad kommer att resultera i en felbalansering som kan slunga kniven från gräsklipparen och orsaka att någon kan skadas allvarligt eller dödas.

Installera alltid båda knivarna som en sats.

! WARNING

Om knivbultarna inte dras åt ordentligt kan knivarna lossna och slungas ut från gräsklipparen.

Om knivarna slungas ut från gräsklipparen kan de orsaka att någon skadas allvarligt eller dödas.

Verifiera att knivbultarna dras åt ordentligt.

Knivbultarna och brickorna är särskilt utformade för denna användning. Använd endast originaldelar från Honda när du byter ut bultar och brickor.

[3] [2] (2) [1] (2) [2] RIKTNING

1. Dra åt knivbultarna med en momentnyckel [7]. Bär tjocka läderhandskar [8] och håll knivarna med handen för att förhindra att de vrids medan du lossar bultarna.

[8] [7] VRIDMOMENT: 54 N·m

Åtdragningsmoment för knivbult: 54 N·m

Om du inte har en momentnyckel ska du låta en auktoriserad Honda-återförsäljare dra åt knivbultarna innan du använder gräsklipparen. Om knivbultarna dras åt för hårt kan de gå sönder. Om knivbultarna inte är tillräckligt åtdragna kan de bli lösa eller lossna. I båda fallen skulle det vara möjligt att knivarna lossnar medan du använder gräsklipparen.

Inspektion av knivbultarna

Inspektera bultarna för knivarna för att verifiera att de inte är lösa och skadade. Om de skadas måste de bytas ut.

Om de verkar vara lösa måste en momentnyckel användas för att dra åt knivbultarna till önskat vridmoment. Om du inte har en momentnyckel ska du ta gräsklipparen till en auktoriserad återförsäljare för att byta ut skruvarna eller dra åt dem.

Inspektera brickorna och bulthuvudena för att verifiera att de inte är lösa och skadade.

Använd endast originalknivbultar och specialbrickor från Honda eftersom de är speciellt utformade för detta ändamål. Reservdelarnas artikelnummer ges på sida 16.

RENGÖRING OCH BYTE AV GRÄSUPPSAMLAREN

Rengöring

Tvätta gräsuppsamlaren med en trädgårdsslang och låt den torka helt före användning. En våt gräsuppsamlare blir snabbt igentäppt.

Byte

Byt ut en sliten eller skadad gräsuppsamlare mot en äkta reservdel från Honda eller motsvarande.

FUNKTIONSKONTROLL AV KONTROLLSPAKEN FÖR KNIVARNA

Endast VKEA-typ:

Starta motorn utomhus. Släpp kontrollspaken för knivarna och motorn stannar snabbt. Om motorn inte stannar snabbt ska du ta gräsklipparen till en auktoriserad Honda-återförsäljare för reparation.

TRANSPORT

FÖRE LASTNING

Om motorn har varit igång ska du läta den svalna under minst 15 minuter innan du lastar gräsklipparen på transportfordonet. En het motor och ett hett avgassystem kan bränna dig och antända vissa material.

Vrid bränsleventilen [1] till AVSTÄNGT läge (sida 5). Det förhindrar flödning av förgasaren och minskar risken för bränsleläckage.

LASTNING OCH LOSSNING

Placera gräsklipparen så att alla fyra hjulen vilar på transportfordonets flak. Fäst gräsklipparen med rep eller remmar och blockera hjulen. Håll bandet eller remmen borta från kontrollerna, justeringsspakarna, kablarna och förgasaren.

OBS!

För att förhindra att du tappar kontrollen eller skadar gräsklipparen ska inte drivsystemet användas när gräsklipparen förs uppför eller nerför en lastramp.

1. Vrid bränsleventilen till AVSTÄNGT läge.
2. Använd en lämplig lastramp. Justera lastrampen så att den lutar med en vinkel som är mindre än 15°. Om det inte finns någon lastramp bör två personer lyfta gräsklipparen upp på och av transportfordonet utan att luta gräsklipparen.

FÖRVARING

Korrekt förvaring är viktigt för att hålla gräsklipparen problemfri och i gott skick. Följande steg hjälper till att skydda gräsklipparen från rost och korrosion och göra motorn lättare att starta när du ska använda gräsklipparen igen.

RENGÖRING

Motor

Tvätta motorn för hand och var försiktig så att inget vatten tränger in i luftrenaren.

OBS!

Användning av en trädgårdsslang eller utrustning för högtryckstvätt kan tvinga in vatten i luftrenaren. Vatten i luftrenaren kommer att mjuka upp pappersfiltret och kan tränga in i förgasaren eller cylindern och orsaka skador. Vatten som kommer i kontakt med en het motor kan orsaka skador. Om motorn har körts ska du låta den svalna under minst en halvtimme innan du tvättar den.

Knivhölje

Innan du tvättar knivhöljets undersida ska du låta motorn svalna och kontrollera att bränsleventilen är i AVSTÄNGT läge. Frånkoppla hatten till tändstiftet. Luta gräsklipparen åt höger så att tanklocket är uppåt. Det hjälper till att förhindra bränsleläckage och startproblem på grund av flödning av förgasaren. Bär tjocka handskar för att skydda händerna från knivarna.

Tvätta gräsklipparen, inklusive undersidan av knivhöljet.

Om du använder en trädgårdsslang eller högtryckstvätt för att rengöra knivhöljet ska du vara försiktig så att vatten inte tränger in i kontroller och kablar eller i motorns luftrenare eller ljuddämpare.

Gräsuppsamlare

Avlägsna gräsuppsamlaren från gräsklipparen och tvätta den med en trädgårdsslang eller högtryckstvätt. Gnistfångaren måste vara helt torr före förvaring.

Torkning

1. Torka av alla tillgängliga ytor efter att du har tvättat gräsklipparen.
2. När gräsklipparen är i upprätt läge ska du flytta spaken för Clip Director till stoppläget, starta motorn utomhus och låt den gå tills den när normal arbetstemperatur för att avdunsta allt eventuellt kvarvarande vatten från motorn.
3. Stäng av motorn och låt den kallna.
4. När gräsklipparen är ren och torr ska du måla på bättringsfärg på platser där färgen har skadats och täcka andra platser som kan rosta med ett tunt lager av ren olja.

BRÄNSLE

OBS!

Beroende på i vilken region du använder din utrustning kan bränsleformeln försämras och oxideras snabbt. Bränsleförsämring och oxidering kan inträffa på så lite som 30 dagar och kan orsaka skador på förgasaren och/eller bränslesystemet. Kontakta din auktoriserade Honda-återförsäljare för lokala förvaringsrekommendationer.

Bensin oxiderar och försämras vid förvaring. Gammal bensin kommer att orsaka att det är svårt att starta och det kan lämna avlagringar som kan täppa till de små utrymmena i bränslesystemet. Om bensinen i gräsklipparen försämras under förvaringen kan du behöva utföra service på eller byta ut förgasaren och andra komponenter i bränslesystemet.

Hur länge som bensinen kan lämnas kvar i bränsletanken och förgasaren utan att det orsakar funktionsproblem varierar beroende på olika faktorer som till exempel bensinblandningen, förvaringstemperaturen och om bränsletanken är helt eller delvis fylld. Luften i en delvis fylld bränsletank försämrar kvaliteten på bensinen. Ju varmare förvaringstemperatur desto mer försämras bensinen. Problem med försämring av bränsle kan uppstå inom några månader eller ännu kortare tid om bensinen inte var färsk när du fyllde bränsletanken.

Om du förvarar en behållare med bensin för tankning ska du se till att den endast innehåller färsk bensin.

Om det kommer att dröja mer än tre månader att använda bränslet i förvaringsbehållaren rekommenderar vi att du tillsätter en stabilisator i bensinen när du fyller behållaren.

Korttidsförvaring (30–90 dagar)

Om gräsklipparen inte kommer att användas under 30 till 90 dagar rekommenderar vi följande för att förhindra bränslerelaterade problem:

1. Följ tillverkarens anvisningar när det gäller bränsletillsatser. När du lägger till en bränslestabilisator ska du fylla bränsletanken med ny bensin. Om endast är delvis fylld kommer luft i tanken att underlätta bensinens försämring under förvaringen.

Obs!

• Alla stabilisatorer har en hållbarhetstid och deras effekt försämras med tiden.

• Bränslestabilisatorer kan inte återställa gammal bensin.

• Efter att ha tillsatt en bränslestabilisator ska du köra motorn utomhus under 10 minuter för att vara säker på att den behandlade bensinen har ersatt den obehandlade bensinen i förgasaren.

• Stäng av motorn och vrid bränsleventilen till AVSTÄNGT läge.
• Starta motorn och fortsätt att köra motorn tills den stannar när bensinen i förgasaren tar slut. Körtiden ska vara mindre än 3 minuter.

Långtidsförvaring eller säsongsförvaring (längre än 90 dagar)

Starta motorn och låt den gå tillräckligt länge för att tömma all bensin från hela bränslesystemet (inklusive bränsletanken). Låt inte någon bensin finnas kvar i motorn under mer än 90 dagars inaktivitet.

GARANTIN omfattar inte skador på bränslesystemet eller prestandaproblem för motorn som orsakats på grund av felaktig förvaring.

MOTOROLJA

Byt motorolja (sida 12).

MOTORCYLINDER

Om gräsklipparen ska förvaras under mer än 3 månader ska du avlägsna tändstiftet (sida 13). Häll 5–10 cm³ ren motorolja in i cylindern [1]. Dra i startrepet flera gånger för att fördela oljan över hela cylindern. Sätt tillbaka tändstiftet.

[1] OLJA

Dra långsamt i startrepet tills du

känner motständ och återför sedan startgreppet försiktigt. Det kommer att stänga ventilerna så att fukt inte kan tränga in i motorns cylinder.

STÄLLA UNDAN FÖR FÖRVARING

Eftersom gräsklipparen kommer att förvaras med bensin i bränsletanken och förgasaren är det viktigt att minska risken för antändning av bensinångor. Välj ett välventilerat förvaringsområde på säkert avständ från alla apparater som inkluderar en öppen låga, som till exempel en gaseldad ugn, varmvattenberedare eller torktumlare. Undvik även områden med en elmotor som kan orsaka en gnista eller där elektriska verktyg används.

Undvik om möjligt förvaringsområden med hög luftfuktighet, eftersom det främjar uppkomst av rost och korrosion.

Placera gräsklipparen med hjulen på ett plant underlag. Lutning kan orsaka läckage av bränsle eller olja. Handtaget kan fällas ner för att kräva mindre förvaringsutrymme, se nedan.

När motorn och avgassystemet har svalnat täcker du över gräsklipparen för att skydda mot damm. En het motor och ett hett avgassystem kan antända eller smälta vissa material. Använd inte ett plastskynke som dammskydd. Ett icke-poröst hölje kommer att fånga fukt omkring gräsklipparen, vilket främjar uppkomst av rost och korrosion.

Nervikning av handtaget

1. Avlägsna gräsuppsamlaren. Du kan placera det ovanpå motorn, med uppsamlarens öppning riktad framåt.
2. Stöd och håll i handtaget.
3. Lås upp handtagets justeringsvred ① och fäll handtaget framåt ② till förvaringspositionen.

OBS!

Låt inte kontrollkablarna ③ fastna, hamna i kläm eller vikas när du fäller ner handtaget till dess förvaringsposition. Kablarna eller motorstyrsystemet kan skadas, vilket orsakar att gräsklipparen inte fungerar korrekt.

Kontrollera gräsklipparen enligt beskrivningen i KONTROLLER FÖRE START (sida 6).

Om cylindern blev insmord i olja under förberedelserna kommer motorn att ryka under en kort stund vid start av motorn. Detta är normalt.

RAMENS OCH MOTORNS SERIENUMMER

Anteckna ramens och motorns serienummer (sida 3) i utrymmet nedan. Du kommer att behöva dessa nummer när du beställer delar och när du ställer tekniska frågor eller har frågor om garantin.

Ramens serienummer:

Motorns serienummer:

Inköpsdatum: ____ / ____ / ____

DELAR

Artikel Artikelnummer	Anteckningar
Luftrenare	17211-Z8B-901 Papper
Tändstift	98079-55846 NGK (märke) BPR5ES
Knivar:NedreÖvre	72511-VR8-M0072531-VR8-M00	Använd alltid en övre ochnedre kniv som en sats.
Knivbult (2)	90105-960-710 2 krävs, 10 x 20 mm
Bultbricka (2) 90502-VG3-000 2 krävs
Hjul/däck 44710-VR8-N00 Fram

FELSÖKNING

MOTORN STARTAR INTE

Möjlig orsak Åtgård
Bränsleventil AV ÖPPNA bränsleventilen (sida 5).
Bensinstopp	Tanka (sida 7).
Gasreglaget i fel position (endast VYEA)	Flytta gasreglaget till SNABBT läge (sida 5).
Dålig bensin, gräsklipparen har sparats utan att behandla bensinen eller så har du fyllt på med dålig bensin	Fyll på med ny bensin (sida 7).
Tändstiftet defekt, nedsmutsat eller felaktigt elektrodavständ	Korrigera elektrodavståndet eller byt ut tändstiftet (sida 13).
Tändstiftet dränkt med bensin (flödad motor)	Torka och sätt tillbaka tändstiftet.
Bränslefiltret igensatt, förgasarfel, tändningsfel, fastnade ventiler osv.	Ta gräsklipparen till en auktoriserad Honda-återförsäljare eller läs i servicehandboken för reparation.

EFFEKTFÖRLUST

Möjlig orsak	Åtgård
Gräset är för högt för att klippas	Öka klipphöjden (sida 8), klipp ett smalare spår, gå långsammare eller klipp gräset oftare.
Gasreglaget är inte inställt på SNABBT (endast VYEA)	Flytta gasreglaget till SNABBT läge (sida 5).
Klipphöljet är igensatt	Rengör klipphöljet (sida 11).
Luftfiltret igensatt	Rengör eller byt ut luftfiltret
Dålig bensin, gräsklipparen har sparats utan att behandla bensinen eller så har du fyllt på med dålig bensin	Fyll på med ny bensin (sida 7).
Bränslefiltret igensatt, förgasarfel, tändningsfel, fastnade ventiler osv.	Ta gräsklipparen till en auktoriserad Honda-återförsäljare eller läs i servicehandboken för reparation.

VIBRATION

Möjlig orsak Åtgård
Gräs och skräp har ansamlats under klipphöljet	Rengör klipphöljet (sida 11).
Knivarna är lösa, böjda, skadade eller obalanserade genom felaktig slipning	Dra åt lösa knivbultar (sida 14). Om det visar sig att knivarna är böjda eller skadade ska du ta gräsklipparen till en auktoriserad Honda-återförsäljare för inspektion.
Mekanisk skada, som till exempel en böjd vevaxel	Ta gräsklipparen till en auktoriserad Honda-återförsäljare eller läs i servicehandboken för reparation.

PROBLEM MED KLIPPNING OCH UPPSAMLING

Möjlig orsak Åtgärd
Gräsklipparen flyttas för snabbt för gräsmattan	Använd mindre tryck på smarta körkontrollen eller gå långsammare.
Spaken för justering av klipphöjden är inställd på olika höjdlägen	Ställ in båda spakarna i samma klipphöjdsläge (sida 8).
Gräsuppsamlaren överfylld eller igensatt	Töm gräsuppsamlaren. Tvätta gräsuppsamlaren om den är igensatt med smuts (sida 14).
Klipphöljet är igensatt Rengör klipphöljet (sida 11).
Knivarna är slöa, utslitna eller skadade	Slipa knivarna eller byt ut dem om så krävs (sida 14).

TEKNISKA DATA

MODELL HRN536C
TYP VKEA VYEA
BESKRIVNINGSKOD MANA

ALLMÄNT

Längd	1 550 mm
Handtagshöjd	1 035 mm
Vikt (ISO5395)	36,0 kg 39,9 kg
Bredd	575 mm
Klippbredd	530 mm
Justera klipphöjden	27, 39, 51, 64, 76, 88, 100 mm
Gräsuppsamlarens volym	70 L
Ljudtrycksnivå vid användarens öra (enligt EN ISO 5395-1:2013)	85 dB(A)
Osäkerhet	1 dB(A)
Uppmätt ljudeffektnivå (enligt direktivet 2000/14/EG)	96 dB(A)
Osäkerhet	1 dB(A)
Garanterad ljudeffektnivå (enligt direktivet 2000/14/EG)	98 dB(A)
Överförd vibrationsnivå (enligt EN ISO 5395-1:2013)	5.0 m/s ^2	5.4 m/s ^2
Osäkerhet	0.5 m/s ^2

MOTOR

Modell	GCV170
Typ	4-takt, encylindrig, vertikal axel
Slagvolym	166 cm ^3
Cylinderdiameter och slaglängd	60 x 59 mm
Kylning	Kompressor
Smörjning	Stänk och spraya
Kompressionsförhållande	8,0:1
Maximal hastighet	2 950 varv/min
Nominell effekt	3,2 kW
Tändsystem	Magnettändning
Tändstift	NGK: BPR5ES
Tändstiftets elektrodavständ	0,7–0,8 mm
Luftrenare	Torr elementtyp
Rekommenderat bränsle	Använd lägst 91-oktanig, blyfri bensin
Bränsletankens volym	0,91 L
Rekommenderad olja	SAE 10W-30, API SN eller senare
Motoroljevolym	0,40 L* Påfyllningsmängd: 0,35–0,40 L
Koldioxidutsläpp ( CO_2 )**	Koldioxidvärdena ( CO_2 ) för Honda-motorn anges påwww.honda-engines-eu.com/co2

*Den faktiska mängden kan variera beroende på mängden kvarvarande olja i motorn. Använd alltid oljestickan för att bekräfta den faktiska nivån (se sida 7).
**Denna koldioxidmätning härrör från testning vid en fast testcykel under laboratorieförhållanden av en motor som är representativ för motortypen (motorfamiljen) och ska inte tolkas som någon garanti för prestandan hos en viss motor.

DRIVNING

Typ	Smart körkontroll med variabel hastighet
Motor till transmission	Kilrem
Kopplingspedal	Slirrem
Klipphastighet	0–1,75 m/s

ÚVOD
