GEBRUIKSAANWIJZING Miimo HRM40 Live Honda

Gewicht volgens EPTA-Procedure 01:2014 kg 7,6 Beschermingsklasse IPX4 Serienummer zie typeplaatje op de maaier Accu Li-ion Nominale spanning VDC 18 Capaciteit Ah 2,5 Aantal accucellen 5 Bedrijfstijd, gemiddeld

min 45 Oplaadtijd (max.) min 45 Begrenzingsdraad – draad meegeleverd m 125 – minimaal vereiste lengte m 20 – maximaal toegestane lengte m 250Nederlands | 65 Robotmaaier Eenheid Miimo HRM40 Laadstation Ingangsspanning VDC 24 Stroomverbruik opladen/begrenzingsdraad ingeschakeld W 55/2,6 Laadstroom (max.) A 2,3 Toegestaan laadtemperatuurbereik

°C 5–45 Gewicht volgens EPTA-Procedure 01:2014 kg 1,65 Beschermingsklasse IPX4 Voedingseenheid Zwitserland 80016-Y0E-003X Verenigd Koninkrijk 80015-Y0E-003X Rest van Europa 80014-Y0E-003X Ingangsspanning (AC) V 220-240 Beschermingsklasse / II Frequentie Hz 50–60 Uitgangsspanning (DC) V 24 Beschermingsklasse IPX7 Gewicht kg 0,8 A) Afhankelijk van maaihoogte, grasomstandigheden en vochtgehalte B) Interne accutemperatuur De specificaties gelden bij een nominale spanning [U] van 230 V. Deze specificaties kunnen variëren bij andere spanningen en in landspecifieke modellen. Informatie over geluid/trillingen Geluidsemissiewaarden vastgesteld volgens EN 50636-2-107. De A-gewogen geluidsniveaus van het product zijn gewoonlijk: Geluidsvermogenniveau 61 dB(A). Onzekerheid K = 2 dB. Verklaring van afbeeldingen Actie Afbeelding Bladzijde Accessoires A 22 Leveringsomvang/maaier uitpakken B 23 Begrenzingsdraad leggen C 23 Begrenzingsdraad verlengen D 24 Begrenzingsdraad leggen rond nieuw voorwerp binnen maaigebied E 24 Maaier optillen en dragen F 25 Maaihoogte instellen G 25 Plaatsen & maaien H 26 Extra gazongebied toevoegen I 26 – met extra laadstation (rechts) – zonder extra laadstation (linksboven) Reiniging J 27 Onderhoud K 27 Montage Controleer of de begrenzingsdraad volledig aan de grond is vastgepind, zodat er geen losse stukken draad zijn. Losse draden kunnen een struikelgevaar vormen. Verwijder stro, stenen, losse stukken hout, draad, onder spanning staande netkabels en andere vreemde voorwerpen uit het maaigebied. Zorg ervoor dat het maaigebied vlak is en vrij van zichtbare obstakels voor de maaier zoals greppels, groeven en steile hellingen van meer dan 15°/27%. Het laadstation moet op de draad aan de buitenrand van het maaigebied worden geplaatst. Het mag niet aan de zijkant van een gereedschaps- of tuinschuurtje worden geplaatst dat als een eiland in het gazon staat dat moet worden gemaaid. Het wordt aanbevolen uw gazon eenmaal met een conventionele gazonmaaier te maaien voordat u de maaier installeert, het gazon voor het eerst in het nieuwe seizoen gaat maaien en als het maaisel langer dan 5 mm zou zijn. Het maaisysteem van de maaier is ontworpen voor het maaien van kort gras (30-50 mm). Het maaisel kan als mulch blijven liggen om het gazon te bemesten. De maaihoogte van de maaier kan worden ingesteld op 30, 40 en 50 mm. Stel de maaihoogte eerst enkele weken in op 50 mm om te voorkomen dat de begrenzingsdraad wordt doorgesneden. Daarna wordt de draad bedekt door het gazon. Extra begrenzingsdraad kan worden toegevoegd met behulp van een draadverbinding (zie afbeeldingen D-E). De begrenzingsdraad kan worden verlengd tot een maximale lengte van 250 m.66 | Nederlands De begrenzingsdraad kan tot 5 cm onder de grond (of niet-metalen tegels) worden ingegraven. Om schade aan de begrenzingsdraad te voorkomen, mag u het gebied waar deze is geplaatst niet verticuteren of harken. Vermijd bij het leggen van de draad hoeken van minder dan 45°. Deze kunnen van invloed zijn op de prestaties. Display Symbool Betekenis Terug-toets Bevestigingsknop Als de bevestigingsknop wordt ingedrukt tijdens het maaien, keert de maaier terug naar het laadstation Rode LED aan: storing van maaier Groene LED aan: maaier is ingeschakeld Groene LED uit: De maaier is niet actief en uw viercijferige pincode is vereist voor activering. Of de maaier is uitgeschakeld; schakel de maaier in met de aan/uit-schakelaar en voer uw viercijferige pincode in om de maaier te activeren. Opmerking: tijdens een software-update branden de groene LED en de rode LED. Knop links/rechts Knop omlaag/omhoog Display met dialoogscherm

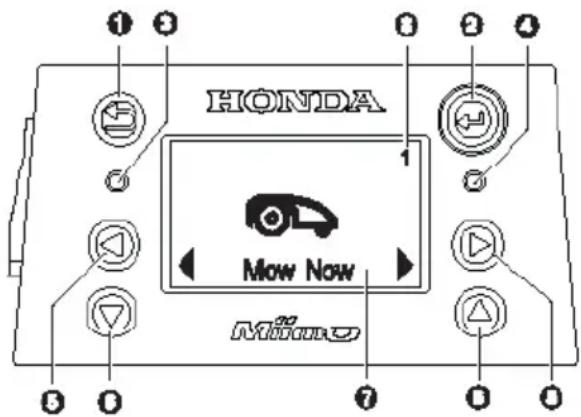

Tuinnummer (wordt weergegeven als er meer dan één tuinkaart in het maaiergeheugen staat) Het display schakelt over naar de slaapstand als er gedurende 10 minuten geen invoer plaatsvindt. Een extra tuin/gazongebied toevoegen (zie afbeelding I) Volg de instructies in de installatiehandleiding om een extra gazongebied toe te voegen. Met afzonderlijk laadstation, aparte tuinen (zie afbeelding I, rechts): De maaier kan op maximaal drie verschillende tuinen worden gebruikt. Voor een extra tuin zijn een apart laadstation (zie afbeelding A) en de noodzakelijke begrenzingsdraad en pinnen vereist. Als u een schema of de kalenderfunctie Easy Timer selecteert, wordt het gras van het gebied waarin de maaier zich bevindt binnen de tijdvakken gemaaid. Schakel de maaier uit wanneer deze tussen verschillende tuinen wordt getransporteerd. Opmerking: software-updates moeten op elk laadstation van de maaier worden uitgevoerd. Om te onthouden welk laadstation bij welke tuin hoort, raden wij u aan de laadstations te voorzien van het tuinnummer en de tuinbeschrijving wanneer u deze voor de winter opslaat. Zonder afzonderlijk laadstation: Het is mogelijk om de gazongebieden te verbinden door de begrenzingsdraden tussen de twee gazongebieden evenwijdig en zo dicht mogelijk bij elkaar te plaatsen (zie afbeelding I, linksboven). Het extra gazongebied zonder laadstation wordt niet in het kaartgeheugen geregistreerd en de maaier gebruikt de maaistrategie Map & Mow niet in dit gazongebied zonder laadstation. Het aanbevolen maximale gazongebied zonder laadstation is 40 m

. De maaier maait totdat de accu leeg is en moet voor het opladen worden teruggebracht naar het laadstation. Maaien f Laat kinderen niet meerijden op de maaier. f Druk op de stopknop boven op de maaier voordat u de maaier optilt. Til de maaier altijd op aan de handgreep. (Zie afbeelding F.) Zorg ervoor dat er zich geen kleine dieren, zoals egels of schildpadden, in het maaigebied bevinden. Na een geslaagde installatie kunt u direct beginnen met maaien door "Nu maaien" op het display te bevestigen, of wachten op de volgende geplande maaitijd die is geprogrammeerd met de kalenderfunctie Easy Timer (moet vooraf worden ingesteld). U kunt ook een maaischema instellen dat aan uw behoeften voldoet. De maaier moet een gazon 3 keer volledig maaien (3 volledige maaibeurten uitvoeren) om het gazon in te leren. Tijdens de inleerfase is het visuele resultaat mogelijk niet optimaal. Hieronder vermelden we de geschatte bedrijfstijden voor volledige dekking van de tuin met behulp van Map & Mow. Houd er rekening mee dat de bedrijfstijden variëren afhankelijk van de complexiteit van het gazon en het aantal voorwerpen in de tuin. 100 m

14 u Stel een schema met regelmatige herhalingen in. Voor optimale maairesultaten stelt u een regelmatig maaischema in. Zo gaat de accu langer mee en voorkomt u rommel op het gazon. Wanneer de maaier aan het maaien is In de modus "Handmatig" werkt de maaier totdat het gazon is gemaaid. Het maaien wordt alleen onderbroken om de accu op te laden. Wanneer het gazon is gemaaid, keert de maaier terug naar het laadstation. In de programmeerbare modus "Schema" of met de kalenderfunctie Easy Timer werkt de maaier continu gedurende een ingestelde tijdsduur. Het maaien wordt alleen onderbroken om de accu op te laden. Als het maaien van het gazon vóór het einde van een tijdvak is voltooid, keert de maaier terug naar het laadstation. Als u het maaien voortijdig wilt stoppen, drukt u op de Stop-knop of stuurt u de maaier terug naar het laadstation door op de bevestigingsknop H te drukken.Nederlands | 67 Energiebesparende modus De maaier verlaagt het energieverbruik door de stroom naar de begrenzingsdraad automatisch uit te schakelen wanneer hij niet maait en niet wordt opgeladen. Als u de maaier handmatig wilt activeren vanuit de energiebesparende modus, drukt u op de bevestigingsknop H en selecteert u vervolgens "Nu maaien" of een andere "Maaimodus" terwijl de maaier zich in het laadstation bevindt. Bij het activeren van een schema of de Easy Timer-functie wordt het draadsignaal automatisch ingeschakeld. Kleine gazons maaien met Place & Mow Place & Mow is bedoeld voor het maaien van kleine gebieden waarvoor een speciale behandeling nodig is zonder dat het hele gazon moet worden gemaaid, zoals het gebied onder een stuk tuinmeubilair dat is verwijderd. De maaier moet in de linkerbenedenhoek van het te maaien gebied worden geplaatst. (Zie afbeelding H.) Het uiteindelijk gemaaide gebied hangt af van de toestand van het gazon en is niet noodzakelijkerwijs een exact vierkant. Volg na het voltooien van Place & Mow de instructies op het scherm. Opmerking: Om veiligheidsredenen kan Place & Mow niet buiten de begrenzingsdraad worden gebruikt. Sensors De maaier is uitgerust met de volgende sensoren: – De tilsensor wordt geactiveerd wanneer de maaier wordt opgetild. – De omvalsensor detecteert wanneer de maaier omvalt. – De kantelsensor wordt geactiveerd wanneer de maaier een hellingshoek van 32° bereikt. Wanneer een van de sensoren wordt geactiveerd, bijv. de tilsensor, worden de aandrijfmotoren en de maaibladen gestopt. Op het display verschijnt een bericht, bijvoorbeeld "opgetild". – De obstakelsensor detecteert voorwerpen/ obstakels langs de gehele voorkant van de maaier en veroorzaakt een richtingsverandering. De accu opladen De accu is voorzien van een temperatuurbewaking die het opladen alleen mogelijk maakt als de interne temperatuur van de accu tussen 5 °C en 45 °C ligt. De lithium-ionaccu wordt gedeeltelijk opgeladen geleverd. Het wordt aanbevolen de maaier in het laadstation op te laden tijdens het aanbrengen van de begrenzingsdraad. De lithium-ionaccu kan op elk moment worden opgeladen zonder dat de levensduur wordt verkort. Het onderbreken van de oplaadprocedure leidt niet tot beschadiging van de accu. Wanneer de accu bijna leeg of ontladen is, wordt de maaier uitgeschakeld door middel van een beveiligingscircuit: de messen bewegen niet meer. Menunavigatie In de onderstaande tabel worden de verschillende menu-items uitgelegd. Hoofdmenu Submenu 1 Submenu 2 Uitleg Nu maaien Als u op de bevestigingsknop drukt, wordt de maaier uitgestuurd om te maaien. In de modus "Uit/Handmatig" werkt de maaier totdat op het display "tuin voltooid" wordt weergegeven. In de modus "Schema" of met de kalenderfunctie Easy Timer werkt de maaier tot het verstrijken van de tijdsduur of totdat "tuin voltooid" op het display verschijnt (afhankelijk van wat zich eerst voordoet). Kalender Easy Timer De kalenderfunctie Easy Timer is geoptimaliseerd op basis van de oppervlakte van het gazon. In de standaardinstelling maait de maaier twee keer per week het volledige gazon, waarbij de maaier om 8 uur 's ochtends begint te maaien. De volgende instellingen zijn mogelijk: Aantal volledige maaibeurten per week 1 tot 3 Weekdag Dagen waarop maaien is toegestaan (bijvoorbeeld uitgezonderd zondag). Begintijd Alleen het eerste tijdvak kan worden bewerkt (geldt voor alle actieve dagen).68 | Nederlands Hoofdmenu Submenu 1 Submenu 2 Uitleg Schema Bewerken (geselecteerde dag) Programmeer een maaischema door specifieke maaidagen en tijdvakken in te stellen (maximaal 2 per dag). Niet maaien/Tijdvak verwijderen Hiermee wordt het overeenkomstige tijdvak voor de geselecteerde dag verwijderd. Het aantal volledige maaibeurten per week voor het huidige schema wordt onderaan op het display weergegeven. Uit/Handmatig Kies deze optie als u geen schema wilt gebruiken. De maaier begint alleen te maaien door "Nu maaien" te activeren. Instellingen Maaimodus Plaatsen & maaien Selecteer een grootte van 2 m x 2 m of 3 m x 3 m. Maaien zonder laadstation- De maaier maait het extra gazongebied zonder laadstation in willekeurige modus totdat de accu leeg is. Beveiliging Automatisch vergrendelen Als er gedurende 3 minuten niet op de knoppen wordt gedrukt, worden deze automatisch vergrendeld. Aanbevolen om veiligheidsredenen en als bescherming tegen diefstal. – Aan Een pincode is vereist om de maaier na automatische vergrendeling opnieuw te activeren. – Uit De knoppen zijn altijd gereed voor invoer. PIN wijzigen Voor het wijzigen van een pincode moet u eerst de bestaande pincode invoeren. Alarm – Aan Het alarm is geactiveerd. – Uit Het alarm is uitgeschakeld en is niet hoorbaar. Datum en tijd Hiermee wijzigt u de tijd en datum. Taal instellen Hiermee wijzigt u de taal van het display. Info Systeemstatus Informatie over het opladen van de accu, systeeminformatie en de bedrijfs- en oplaadtijd voor de maaier.Nederlands | 69 Hoofdmenu Submenu 1 Submenu 2 Uitleg Geavanceerd Draad-ID Hiermee wijzigt u de ID van de begrenzingsdraad wanneer er mogelijke interferenties in de buurt zijn. Sensorinstelling/ Toestand van gazon Kies tussen Laag (oneffen terrein), Normaal en Hoog (glad terrein). Afhankelijk van de geselecteerde toestand van het gazon is de hobbelsensor van de maaier meer of minder gevoelig. Opnieuw in kaart brengen Hiermee verwijdert u de huidige kaart van de tuin. Fabrieksinstellingen herstellen Als u de fabrieksinstellingen van de maaier herstelt, worden alle persoonlijke instellingen (behalve de pincode) verwijderd. Na het herstellen van de fabrieksinstellingen moet de maaier de tuinen opnieuw in kaart brengen. Tuinoverzicht Hiermee geeft u het aantal in kaart gebrachte tuinen, hun grootte, hun draad-ID en de datum van de laatste maaibeurt van de tuin weer. Tuin verwijderen Hiermee verwijdert u één specifieke tuinkaart of selecteert u het verwijderen van alle kaarten tegelijk. Naam van maaier Hiermee wijzigt u de naam die op het display wordt weergegeven. Alleen letters van het Latijnse alfabet kunnen worden gebruikt. Het aantal letters is beperkt. Deze functie is niet in elke taal beschikbaar. In sommige talen (bijv. Tsjechisch of Pools) heeft een naamswijziging geen invloed op de weergave vanwege specifieke grammaticale verzoeken. Gereedschap Controle niveau Informatie over de hoek van de maaier ten opzichte van het terrein. Als de maaier zich in het laadstation bevindt en de stip op het display zich niet binnen de aangegeven cirkel bevindt, moet het laadstation worden verplaatst naar een nieuwe, vlakkere locatie. Draadsignaal Hiermee detecteert u het draadsignaal dat wordt ontvangen van de begrenzingsdraad, met aanduiding van de sterkte (voor servicevertegenwoordiger). De maaier ontvangt geen draadsignaal wanneer hij in het laadstation staat. Probleemoplossing Probleem Mogelijke oorzaak Corrigerende maatregel Het LED-lampje op het laadstation knippert De begrenzingsdraad is onderbroken, te lang of te kort. Draad niet aangesloten en maaier niet in het laadstation. Controleer of de begrenzingsdraad niet is onderbroken en een lengte tussen 20 en 250 meter heeft. Schakel vervolgens de voeding uit en weer in. Volg de instructies in de installatiehandleiding bij het installeren van de maaier. Overmatige trillingen/overmatig geluid Loszittende mesbout Haal de mesbout aan met een aanhaalmoment van 2,5 Nm. Maaiblad beschadigd/verbogen Vervang het maaiblad (zie afbeelding K). Maaier gaat niet betrouwbaar naar het laadstation Begrenzingsdraad niet goed rond het laadstation gelegd Volg de instructies in de installatiehandleiding voor het leggen van de begrenzingsdraad. Begrenzingsdraad dicht bij een storingsbron Verwijder overtollige (bijv. opgerolde) begrenzingsdraad rond het laadstation. Wijzig de ID van de begrenzingsdraad in het menu.70 | Nederlands Probleem Mogelijke oorzaak Corrigerende maatregel Maaier werkt niet Aan/uit-schakelaar niet ingeschakeld Verwijder de maaier uit het laadstation, schakel de aan/uit- schakelaar in en plaats de maaier terug in het laadstation (zorg ervoor dat het laadstation is ingeschakeld - LED brandt groen). Mogelijke verstopping Schakel altijd eerst de aan/uit-schakelaar uit, controleer vervolgens onder de maaier en maak de onderkant indien nodig vrij (draag altijd beschermende handschoenen). Accu niet volledig opgeladen Plaats de maaier in het laadstation zodat deze kan worden opgeladen. Het laadstation moet zijn ingeschakeld. Gras te hoog Maai het gazon met een conventionele grasmaaier op de laagste maaihoogte voordat u de maaier gebruikt. Accu te warm/koud De maaier werkt bij een interne accutemperatuur tussen 5 °C en 45 °C. Laat de maaier afkoelen/opwarmen. Als de storing zich regelmatig voordoet, moet u het laadstation in de schaduw plaatsen. Maaier staat op het gazon met het display uitgeschakeld Problemen tijdens bedrijf Druk op de bevestigingsknop om het scherm te laten oplichten of plaats de maaier in het laadstation. Maaier laadt niet op Accu te warm/koud De maaier werkt bij een interne temperatuur tussen 5 °C en 45 °C. Laat de maaier afkoelen/opwarmen. Als de storing zich regelmatig voordoet, moet u het laadstation in de schaduw plaatsen. Laadstation niet ingeschakeld Schakel de voeding van het laadstation in. Als het laadstation niet kan worden ingeschakeld, neem dan contact op met uw officiële Honda-dealer. Laadpennen gecorrodeerd Reinig de laadpennen. Maaier is buiten begrenzingsdraad Begrenzingsdraad op een helling Zorg voor een afstand van 30 cm tussen de begrenzingsdraad en de helling, die maximaal 15°/27% mag zijn. Obstakel nabij begrenzingsdraad Verwijder het obstakel. Delen van het gazon zijn niet gemaaid De maaier moet meer maaibeurten uitvoeren om de tuin te voltooien Laat de maaier 3 volledige maaibeurten uitvoeren om het hele gazon te dekken. Tijdvak niet lang genoeg voor tuingrootte Verleng het maaitijdvak of gebruik de kalenderfunctie Easy Timer. Afstand tussen de begrenzingsdraden te klein Vergroot de afstand tussen de begrenzingsdraden tot minimaal 75 cm. Zware maai-omstandigheden Selecteer de optie "ongelijk terrein/lage gevoeligheid" bij het menu-item "Toestand van gazon/hobbelsensor". Maak de tuin vlak/verwijder hobbels/baken ongeschikte gebieden af met de begrenzingsdraad - Volg de instructies in de installatiehandleiding. Gras te hoog Selecteer de optie "ongelijk terrein/lage gevoeligheid" bij het menu-item "Toestand van gazon/hobbelsensor". Hellingen in de tuin te steil Zorg ervoor dat de maaier alleen wordt gebruikt op hellingen van 15 graden of minder en dat de volledige tuin zich niet op een helling bevindt.Nederlands | 71 Probleem Mogelijke oorzaak Corrigerende maatregel Maaier komt vast te zitten in de tuin Voorwerpen/obstakels niet afgebakend Gebruik de begrenzingsdraad voor het afbakenen van obstakels waar de maaier vaak vast komt te zitten. Nieuw gelegd gazon Wacht een paar weken tot de bodem zich heeft gestabiliseerd voordat u de maaier gebruikt. Wijzig de instelling bij het menu-item "Toestand van gazon/ hobbelsensor". Wacht na het sproeien zo lang mogelijk voordat u de maaier inschakelt. De maaier maait per ongeluk bloemen, enz. of rijdt over bepaalde obstakels Voorwerpen/obstakels lager dan 5 cm niet afgebakend Baken het obstakel af met de begrenzingsdraad, waarbij u zorgt voor een afstand van 30 cm tot het voorwerp, of verwijder de voorwerpen/obstakels. Maaier lijkt niet logisch te maaien Het Map & Mow-systeem is afhankelijk van de omstandigheden in de tuin (de maaier kan bijvoorbeeld naar het dichtstbijzijnde ongemaaide gebied gaan in plaats van naar de laatst gemaaide plek). De maaier hoeft niet noodzakelijkerwijs verder te gaan in het volgende ongemaaide gebied. Meer informatie vindt u in de installatiehandleiding. Als dit gedrag vaak opnieuw optreedt, breng de tuin dan opnieuw in kaart. De maaier rijdt niet altijd in een rechte lijn tussen gebieden Geen corrigerende maatregelen nodig. De maaier vindt vaak niet de juiste positie of draait vaak ter plekke Wijzig de draad-ID. Draad gekruist bij het afbakenen van een voorwerp Controleer of de gelegde begrenzingsdraad niet is gekruist. Volg de instructies in de installatiehandleiding. De maaier rijdt in willekeurige banen in een extra gazongebied zonder laadstation. Normaal gedrag. Het Map & Mow-systeem werkt alleen in gebieden met een laadstation.
