NÁVOD NA OBSLUHU Spring 3112 BARBECOOK

Ďakujeme, že ste si zakúpili gril od spoločnosti Barbecook. Dúfame, že si ho obľúbite a že s ním prežijete veľa príjemných chvíľ! Svoj zážitok môžete optimalizovať online registráciou svojho grilu, vďaka čomu budete môcť využívať množstvo výhod. - Získate prístup k úplnej online používateľskej príručke,

ktorej sa budete môcť dozvedieť viac informácií o spotrebiči. - Poskytujeme vám personalizovaný popredajný servis, čo znamená, že môžete rýchlo a ľahko nájsť a objednať si náhradné diely. Vďaka tomu môžete využiť záručný servis na maximum. - Budeme vás informovať o vylepšeniach výrobku. - Dozviete sa veľa nových tipov a trikov. Viac informácií o registrácii svojho spotrebiča nájdete na webovej stránke www. barbecook.com. Spoločnosť Barbecook rešpektuje vaše súkromie. Vaše údaje nebudú nikdy predané, distribuované alebo zdieľané s tretími stranami.

Táto príručka pozostáva z 2 častí.

1. časť obsahuje všeobecné pokyny na montáž, používanie,

2. časť (začiatok na strane 85) obsahuje ilustrácie, zoznamy

dielov a montážne výkresy. Ak sa v príručke nachádza ilustrácia, ktorá zodpovedá konkrétnemu pokynu, dostanete na ňu odkaz s týmto piktogramom ceruzky.

3. DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY

3.1. Prečítajte si tieto pokyny a riaďte sa nimi Pred použitím spotrebiča si prečítajte pokyny. Postupujte vždy presne podľa pokynov. Montáž alebo používanie spotrebiča spôsobom, ktorý nie je v súlade s pokynmi, môže mať za následok vznik požiaru a materiálnych škôd. Na škody spôsobené nedodržaním pokynov (nesprávna montáž, nesprávne použitie, nesprávna údržba atď.) sa záruka nevzťahuje. 3.2. Pri manipulácii s plynom buďte opatrní. Práca s plynom je bezpečná za predpokladu, že budete dodržiavať určité preventívne opatrenia:

• Plynové fľaše vždy skladujte mimo domu na dobre vetranom mieste. Zabezpečte, aby fľaše neboli vystavené vysokým teplotám alebo priamemu slnečnému žiareniu.

• Plynovú fľašu alebo rezervnú plynovú fľašu nikdy neskladujte v skrinke spotrebiča.

• Rezervnú plynovú fľašu nikdy neskladujte v blízkosti plynového spotrebiča, ktorý je v prevádzke.

• Po použití vždy zatvorte prívod plynu na plynovej fľaši.

• Nikdy nefajčite v blízkosti plynového spotrebiča, ktorý je v prevádzke, ani v blízkosti plynovej fľaše bez ohľadu na to, či je prázdna alebo plná. Ak zacítite plyn, okamžite zatvorte prívod plynu, uhaste všetky plamene a otvorte veko na spotrebiči. Ak zápach pretrváva, zavolajte dodávateľa plynu alebo hasičov. 3.3. Výber vhodného miesta Spotrebič používajte iba vonku. Ak spotrebič používate v interiéri, a to dokonca aj v garáži alebo v kôlni, riskujete otravu oxidom uhoľnatým. Pri výbere miesta vezmite do úvahy nasledujúce skutočnosti: Umiestnite spotrebič najmenej tri metre od budovy na otvorené a dobre vetrané miesto.

• Zabezpečte, aby bol k horákom a k vetracím otvorom v skrinke vždy dostatočný prístup voľného vzduchu.

• Neumiestňujte gril pod prevísajúcu konštrukciu (veranda, prístrešok atď.) alebo pod lístie.

• Umiestnite spotrebič na rovný a stabilný povrch. Neumiestňujte spotrebič na pohybujúce sa vozidlo (čln, príves atď.). ). 3.4. Bezpečnostné pokyny

• Používajte iba vonku.

• Pred použitím si prečítajte pokyny.

• Keď je spotrebič v prevádzke, nepremiestňujte ho.

• Počas používania nikdy nenechávajte spotrebič bez dozoru, najmä ak sú v jeho blízkosti deti alebo zvieratá.

• UPOZORNENIE: Časti, ktorých je možné dotýkať sa, sa môžu rozohriať na veľmi vysokú teplotu. Zabezpečte, aby sa malé deti nedostali do blízkosti spotrebiča.

• Ak sa potrebujete dotknúť horúcich častí (veko, rošt atď.), použite primeranú ochranu.

• Keď je spotrebič v prevádzke, zabezpečte, aby sa do jeho blízkosti nedostali horľavé materiály.

• Keď je spotrebič v prevádzke, udržujte ho v bezpečnej vzdialenosti od horľavých materiálov, horľavých kvapalín a rozpustných predmetov.

• V plynovom spotrebiči nepoužívajte drevo, drevené uhlie, lávové kamene alebo keramické brikety.

• Nepoužívajte spotrebič pod vplyvom alkoholu alebo drog.

• Po použití zatvorte prívod plynu na plynovej fľaši.

V tejto časti príručky sú uvedené denície niektorých menej známych pojmov. Tieto pojmy sa používajú pri diskusii o rôznych témach v celej príručke. 4.1. Venturiho trubice Venturiho trubice sú malé trubice pripevnené k vstupnému otvoru do horákov. Na bočnej strane Venturiho trubíc sa nachádza otvor. Môžete ho vidieť na hlavných horákoch a, ak existuje, na bočnom horáku: Plyn prechádza cez Venturiho trubice až do horákov. Plyn sa zmiešava so vzduchom (a teda s kyslíkom) cez otvory v bočných stranách. Tento jav je nevyhnutný pre správny proces horenia v horákoch: aby mohol vzniknúť pekný plameň, správny proces horenia si vyžaduje správnu zmes plynu a kyslíka. 4.2. Kryty horákov Kryty horákov sú kryty umiestnené na vrchu horákov na spotrebiči. Chránia horáky pred odkvapkávajúcim tukom. Otvory na bočných stranách krytovwww.barbecook.com

distribuujú teplo po celom rošte tak, aby sa ohrieval rýchlejšie a rovnomernejšie. 4.3. Smalt Niektoré časti spotrebiča sú pokryté vrstvou roztaveného skla, tiež nazývaného smalt. Tento smalt chráni základný kov pred koróziou. Smalt je vysokokvalitný materiál: je odolný voči korózii, nerozkladá sa pod vplyvom vysokých teplôt a veľmi ľahko sa udržiava. Keďže smalt je menej pružný ako kov, na ktorý sa nanáša, kúsky smaltu sa môžu pri nesprávnom používaní spotrebiča poškodiť. Aby ste sa vyhli tomuto problému, pri montáži smaltovaných častí musíte byť opatrní a vždy musíte udržiavať smalt podľa pokynov v tejto príručke. 4.4. Vzbĺknutie Vzbĺknutie sú náhle plamene, ktoré pri grilovaní vyšľahnú z misy. Zvyčajne je spôsobené odkvapkávaním tuku alebo marinády.

• Postupujte vždy presne podľa montážnych pokynov.

• Za správnu montáž spotrebiča zodpovedá používateľ. Na škody spôsobené nesprávnou montážou sa nevzťahuje záruka. 5.2. Montáž spotrebiča Potrebujete skrutkovač značky Phillips, plochý skrutkovač a AA batériu (na elektrický zapaľovač). Spotrebič nie je dodávaný s batériami.

1. Umiestnite spotrebič na rovný a stabilný povrch.

2. Namontujte spotrebič podľa pokynov uvedených na

montážnych výkresoch. Montážne výkresy nájdete v druhej časti tejto príručky po rozvinutom výkrese spotrebiča (pozri stranu 85). Pri montáži smaltovaných častí buďte opatrní. Náradie a skrutky môžu poškodiť smalt. Na ochranu smaltu v okolí skrutiek použite dodané fíbrové podložky. Blistrové balenie môže obsahovať viac skrutiek, ako je potrebné. V tom prípade vám po montáži ešte nejaké skrutky zostanú. Balenie obsahuje pohotovostnú súpravu s náhradnými dielmi (skrutky, svorníky, fíbrové podložky atď.), ktoré môžete použiť v prípade straty alebo poškodenia dielu.

6. MONTÁŽ PLYNOVÉHO SPOTREBIČA

6.1. Akú plynovú fľašu, hadicu a regulátor by som si mal/-a vybrať? Ak chcete spotrebič vybaviť plynom, musíte si najskôr zakúpiť plynovú fľašu, hadicu a regulátor tlaku. Nasledujúca tabuľka ukazuje, akú plynovú fľašu, hadicu a regulátor by ste mali používať. Napríklad v Belgicku (BE) musíte používať propánovú fľašu s hadicou a regulátorom pre 37 mbar alebo butánovú fľašu s hadicou a regulátorom pre 28 – 30 mbar. Krajina Plynová fľaša, hadica a regulátor LU – NL – DK – FI – SE – CY – CZ – EE – LT – MT – SK SI – BG – IS – NO – TR – HR – RO – IT – HU – LV 28 – 30 mbar Propán, bután alebo ich zmes BE – FR – IT – LU – IE – GR – PT – ES – CY – CZ – LT – SK – CH – SI – LV 28 – 30 mbar bután

mbar propán Spotrebič je navrhnutý na používanie s butánovými alebo propánovými fľašami s hmotnosťou od 4,5 do 15 kg a je vybavený príslušným redukčným ventilom. V prípade tohto spotrebiča odporúčame používať propán. Vďaka propánu bude mať proces horenia vysokú kvalitu. Tento plyn je menej citlivý na mráz. Výška plynovej fľaše nesmie presiahnuť 70 cm bez ohľadu na šírku, priemer D alebo fľašu. Regulátor tlaku a plynovú fľašu kupujte vždy spoločne. Nie všetky regulátory sa hodia na všetky plynové fľaše. Používajte iba plynovú hadicu a regulátor s homologáciou pre krajinu použitia. 6.2. Bezpečnostné pokyny

• Nikdy nepripájajte plynovú hadicu priamo k spotrebiču. Vždy najskôr namontujte regulátor tlaku na plynovú fľašu.

• Nikdy neupravujte vopred namontované alebo utesnené časti plynovej fľaše, hadice alebo regulátora tlaku.

• Zabezpečte, aby bola dĺžka hadice čo najkratšia (max. 1,5

, aby sa zabránilo jej ťahaniu po zemi. – Plynovú hadicu nikdy nedeformujte ani neprekladajte/ nestláčajte. Skontrolujte, či hadica nie je natiahnutá alebo skrútená. Zabezpečte, aby hadica neprišla do kontaktu s dielmi, ktoré by sa mohli rozohriať. – Ak to stanovujú vnútroštátne predpisy alebo je to v súlade s ich platnosťou, v prípade, že je hadica poškodená alebo vykazuje známky roztrhnutia, je potrebné ju vymeniť.

• Plynová fľaša musí byť vždy v zvislej polohe.

• Nikdy neotvárajte prívod plynu.

• Pri každej úprave plynových prípojok skontrolujte, či nedochádza k úniku plynu. Pozri časť „7. Kontrola úniku plynu“. 6.3. Pripojte hadicu k spotrebiču Francúzsko: Spotrebič je možné používať s 2 druhmi plynovej hadice.

• Plynová hadica, ktorá sa má pripevniť ku koncovkám hadice na spotrebiči a na regulátore tlaku, zaistená hadicovými svorkami (v súlade s normami XP D 36-110). Odporúčaná dĺžka: 1,25 m

tlaku, odporúčaná dĺžka: 1,25 m. Ostatné krajiny: Odporúča sa exibilná hadica vhodná na bután alebo propán. Hadica nesmie byť dlhšia ako 1,50 m. Aby ste mohli pripojiť plynovú hadicu k spotrebiču, pripevnite spojku k plynovej trubici na spotrebiči. Spotrebič sa dodáva s dvoma rôznymi spojkami určenými na použitie v rôznych krajinách. Krajina Spojka BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI Spojka A FR Spojka B Ak vaša krajina nie je uvedená v tabuľke, použite spojku, ktorá spĺňa normy platné vo vašej krajine.

Potrebujete 19 mm kľúč a skrutkovač značky Phillips.

Potrebujete 22 mm kľúč a nastaviteľný kľúč.

dvoma kľúčmi. Pevne držte spojku jedným 22 mm kľúčom a utiahnite hadicu nastaviteľným kľúčom.

6.4. Pripojte hadicu a plynovú fľašu k regulátoru. Podľa toho, aký druh regulátora používate, budete potrebovať skrutkovač značky Phillips a/alebo nastaviteľný kľúč

• Ak je hadica vybavená maticou, naskrutkujte ju na regulátor a utiahnite maticu nastaviteľným kľúčom (B).

2. Pripojte regulátor tlaku k plynovej fľaši. Postupujte

plynovú fľašu v smere hodinových ručičiek a utiahnite maticu nastaviteľným kľúčom (C).

• Ak má regulátor závit, naskrutkujte ho na plynovú fľašu proti smeru hodinových ručičiek (D). Používajte iba regulátory, ktoré spĺňajú normu EN

6.5. Vymeňte plynovú fľašu.

1. Zatvorte prívod plynu a nastavte všetky ovládacie gombíky

2. Odpojte prázdnu plynovú fľašu a pripojte plnú plynovú fľašu.

3. Skontrolujte tesnosť plynovej fľaše, hadice a všetkých

plynových prípojok . Pozri časť „7. Kontrola úniku plynu“. Pamätajte, že pri výmene plynovej fľaše musíte byť vždy dostatočne ďaleko od zdrojov vznietenia.

7. KONTROLA ÚNIKU PLYNU

7.1. Prečo je potrebné kontrolovať únik plynu? Propán aj bután sú ťažšie ako vzduch. To znamená , že v prípade úniku zo spotrebiča sa tieto plyny nebudú vznášať. Počas vlhkých dní sa uniknutý plyn môže hromadiť v spotrebiči a jeho okolí a následne sa vznietiť a vybuchnúť. 7.2. Kedy je potrebné skontrolovať únik plynu?

• Pred prvým použitím alebo po dlhšej dobe bez používania.

spotrebič namontoval dodávateľ, skontrolujte, či nedochádza k úniku plynu.

• Mali by ste tak urobiť vždy, keď vymieňate plynový diel.

• Aspoň raz ročne, ideálne na začiatku sezóny. 7.3. Bezpečnostné pokyny

• Umiestnite spotrebič von na dobre vetrané miesto. Zabezpečte, aby sa v blízkosti spotrebiča nenachádzali žiadne plamene ani zdroje tepla.

• Na kontrolu úniku plynu nikdy nepoužívajte zapaľovač alebo zápalky.

• Testovacia kvapalina. Môžete použiť sprej na zistenie netesností alebo zmes vody (50 %) a prostriedok na umývanie riadu (50 %).

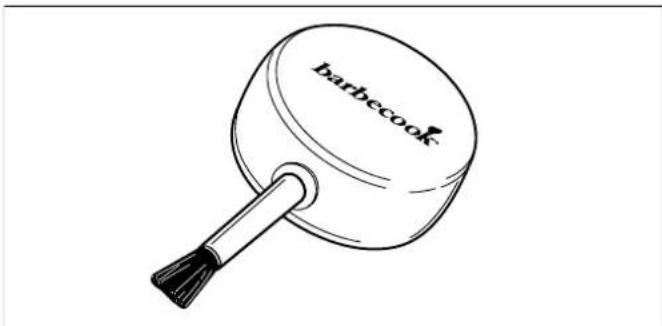

• Nástroj na testovanie netesností dodávaný so spotrebičom. Táto kvapalina sa používa na nasatie testovacej kvapaliny a na jej aplikáciu na plynové diely alebo plynové prípojky, ktoré chcete skontrolovať. 7.5. Kontrola úniku plynu Únik plynu môžete skontrolovať nanesením testovacej kvapaliny na všetky plynové diely a plynové prípojky. Ak sa na konkrétnom diele alebo pripojke vyskytujú veľké bubliny, znamená to, že dochádza k úniku plynu. Pri kontrole úniku plynu postupujte nasledovne:

kvapalinu (sprej na zistenie netesností alebo zmes vody a prostriedku na umývanie riadu).

3. Otvorte veko a nastavte všetky ovládacie gombíky do polohy

4. Mierne otvorte prívod plynu. Aby ste tak mohli urobiť, otočte

ventil na prívode plynu iba raz.

5. Nasajte malé množstvo testovacej kvapaliny nástrojom na

testovanie netesností a naneste ju na miesto, ktoré chcete skontrolovať. Musia sa skontrolovať nasledujúce časti:

• Švy po zvarovaní na plynovej fľaši (A)

• Prípojky medzi plynovou fľašou a regulátorom tlaku a medzi regulátorom tlaku a hadicou (C)

Regulátor tlaku a spojka na vašom spotrebiči sa môžu líšiť od príkladov na obrázkoch.

6. Postupujte nasledovne:

• Ak zaznamenáte únik, postupujte podľa pokynov uvedených v časti „7.6 V prípade úniku plynu“.

• Ak nedochádza k úniku, zatvorte prívod plynu, všetky diely dôkladne opláchnite vodou a dobre ich osušte. 7.6. V prípade úniku plynu

1. Zatvorte prívod plynu a postupujte nasledovne:

• Ak ste zaznamenali únik na jednej z prípojok, príslušnú prípojku pevne utiahnite.

• Ak ste zaznamenali únik na plynovej fľaši alebo hadici, plynovú fľašu alebo hadicu vymeňte.

2. Znovu skontrolujte prípojku alebo časť, na ktorej ste

3. Ak únik nebol opravený, musíte kontaktovať predajcu

spoločnosti Barbecook. Kým nedôjde k oprave úniku, spotrebič nesmiete začať používať. Pozrite si webovú stránku www.barbecook.com alebo zoznam predajcov spoločnosti Barbecook vo vašom okolí.

• Spotrebič je umiestnený na vhodnom mieste. Pozri časť „3.3 Výber vhodného miesta“.

• Hadica sa neťahá po zemi a nemôže prísť do kontaktu s horúcimi povrchmi alebo kvapkajúcim tukom.

• Misa je čistá. Po každom použití odporúčame vyčistiť misu. Pozri časť „11.2 Čistenie misy“.

• Horáky a Venturiho trubice nie sú blokované hniezdami hmyzu alebo pavučinami. Pozri časť „11.3 Čistenie horákov a Venturiho trubíc“.

• Horáky sú správne namontované. Venturiho trubice musia byť umiestnené nad otvormi plynových ventilov. Aby ste si boli úplne istí, že plynové prípojky sú v poriadku, môžete pred každým použitím skontrolovať, či nedochádza k úniku plynu zo spotrebiča. Pozri časť „7. Kontrola úniku plynu“. 8.2. Pred prvým použitím (alebo po dlhšej dobe bez používania). Ak spotrebič používate prvýkrát alebo ste ho dlhšie nepoužívali, musíte vykonať niekoľko ďalších kontrol:

• Uistite sa, že ste si prečítali všetky pokyny v tejto príručke, porozumeli ste im a skontrolovali ich (iba pred prvým použitím).

• Skontrolujte, či nedochádza k úniku plynu zo spotrebiča. Pozri časť „7. Kontrola úniku plynu“. Ak spotrebič namontoval dodávateľ, skontrolujte, či nedochádza k úniku plynu.

• Vyčistite horáky a Venturiho trubice (iba v prípade, že ste spotrebič dlhšie nepoužívali). Pozri časť „11.3 Čistenie horákov a Venturiho trubíc“.

• Pred položením akéhokoľvek jedla na rošt (iba pred prvým použitím) nechajte spotrebič „zahorieť“. Pozri časť „8.3 Proces horenia v spotrebiči“. 8.3. Proces horenia v spotrebiči Proces horenia v spotrebiči pred prvým použitím pomôže odstrániť všetky mazivá, ktoré boli na spotrebič nanesené v priebehu výrobného procesu, a ktoré sa na ňom môžu stále vyskytovať. Postupujte nasledovne:

1. Zapáľte hlavné horáky a nastavte ovládacie gombíky

do polohy HIGH. Pozri časť „9.2 Zapaľovanie hlavných horákov“.

2. Zatvorte veko a nechajte spotrebič 15 minút horieť. Na rošt

zatiaľ neumiestňujte žiadne jedlo.

3. Po 15 minútach otvorte veko a nechajte spotrebič horieť

ďalších 5 minút (ovládacie gombíky sú stále v polohe HIGH).

4. Po týchto 5 minútach je spotrebič pripravený na používanie

a vy môžete položiť jedlo na rošt.

9. ZAPAĽOVANIE HORÁKOV

Aby ste mohli zapáliť horáky elektrickým zapaľovačom, musíte do zapaľovača vložiť AA batériu. Batéria nie je dodávaná so spotrebičom. Priehradka na batériu zapaľovača je umiestnená na ovládacom paneli spotrebiča. 9.1. Bezpečnostné pokyny

• Pred zapálením spotrebiča vykonajte všetky kontroly uvedené v časti „8. Príprava spotrebiča na používanie“.

• Skôr ako zapálite horák, sa vždy uistite, že je veko otvorené.

• Pri zapaľovaní sa nikdy neskláňajte priamo nad horák. 9.2. Zapaľovanie hlavných horákov

9.2.1. Používanie zapaľovača

1. Otvorte veko a nastavte ovládacie gombíky hlavných

horákov do polohy OFF.

2. Ak ešte nebol zapálený žiadny iný horák, otvorte prívod

plynu a počkajte desať sekúnd, kým sa plyn nestabilizuje.

3. Stlačte ovládací gombík horáka, nastavte ho do polohy

HIGH a nechajte ho na mieste. Zabudovaný zapaľovač spôsobí iskrenie, ktoré zapáli horák. Začnite najskôr zapálením jedného hlavného horáka. Nikdy nezapaľujte všetky hlavné horáky súčasne.

Nikdy sa nepokúšajte najskôr zapáliť iný horák ako horák s elektródou, pretože by to spôsobilo hromadenie plynu v grile.

5. Ak sa horák nezapáli ani po troch pokusoch,

nastavte ovládací gombík horáka do polohy OFF, zatvorte prívod plynu a počkajte 5 minút, aby mohol nahromadený plyn uniknúť.

6. Pokúste sa horák znovu zapáliť. Ak sa horák stále

nezapaľuje, pokúste sa ho zapáliť zápalkou (pozri časť

9.2.2. „Používanie zápalky“) alebo postupujte podľa pokynov

uvedených v časti „14. Náprava problémov“ s cieľom zistiť príčinu problému.

7. Ak bol horák s elektródou zapálený, môžete zapáliť ďalšie

horáky nastavením príslušných ovládacích gombíkov do polohy HIGH (v tom prípade nemusíte stlačiť tlačidlo zapaľovania).

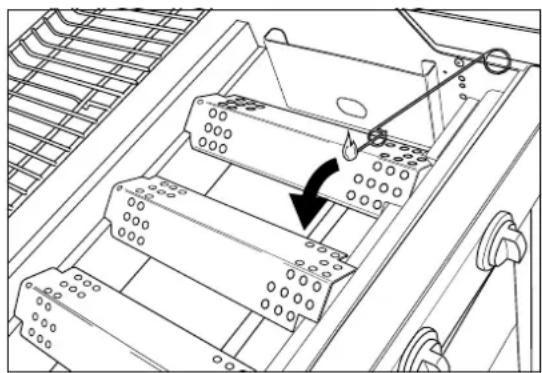

2. Otvorte veko a nastavte ovládacie gombíky hlavných

horákov do polohy OFF.

3. Ak ešte nebol zapálený žiadny iný horák,

otvorte prívod plynu a počkajte desať sekúnd , kým sa plyn nestabilizuje.

Začnite najskôr zapálením jedného hlavného horáka. Nikdy nezapaľujte všetky hlavné horáky súčasne.

6. Ak sa horák nezapáli ani do 5 sekúnd, nastavte ovládací

gombík horáka do polohy OFF, zatvorte prívod plynu a počkajte 5 minút, aby mohol nahromadený plyn uniknúť.

7. Pokúste sa horák znovu zapáliť. Ak to nefunguje, postupujte

podľa pokynov uvedených v časti „14. Náprava problémov“ s cieľom zistiť príčinu problému.

8. Ak bol jeden horák zapálený, môžete zapáliť ďalšie horáky

nastavením príslušných ovládacích gombíkov do polohy HIGH. 9.3. Vypínanie horákov V prípade, že sa horáky nebudú nejaký čas používať, musia sa vypnúť. Postupujte nasledovne:

1. Zatvorte prívod plynu.

2. Nastavte ovládacie gombíky horákov do polohy OFF.

Ak najskôr zatvoríte prívod plynu, zabezpečíte, že v spotrebiči sa už nebude nachádzať žiadny plyn. 9.4. Opätovné zapaľovanie horákov Ak horák v prevádzke zhasne, postupujte nasledovne:

1. Otvorte veko a zatvorte prívod plynu.

2. Nastavte všetky ovládacie gombíky do polohy OFF a

počkajte 5 minút , aby mohol nahromadený plyn uniknúť.

3. Horák(y) znovu zapáľte tak, ako je uvedené v časti „9.2.1.

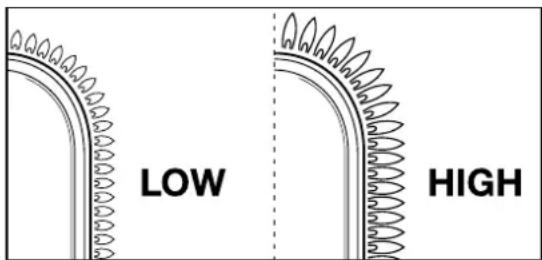

Používanie zapaľovača“. 9.5. Kontrola plameňov Pri každom zapaľovaní horáka musíte skontrolovať plamene. Dokonalý plameň bude takmer modrý a na vrchu bude malé množstvo žltej. Občasný výskyt žltých plameňov je normálny a bezpečný. Ak sa vyskytuje problém s plameňmi, napravte ho jedným z nasledujúcich opatrení: Plamene sú... Postupujte nasledovne... Bledožlté a úplne žlté 1. Okamžite zatvorte prívod plynu a nastavte všetky ovládacie gombíky do polohy OFF.

2. Postupujte podľa pokynov

uvedených v časti „14. Náprava problémov“ s cieľom zistiť príčinu problému. Venturiho trubice sú s najväčšou pravdepodobnosťou zablokované. Vyššie ako misa 1. Okamžite zatvorte prívod plynu a nastavte všetky ovládacie gombíky do polohy OFF.

2. Počkajte 5 minút, aby mohol

nahromadený plyn uniknúť.

postupujte podľa pokynov uvedených v časti „14. Náprava problémov“ s cieľom zistiť príčinu.

2. Zatvorte veko a nechajte spotrebič desať minút horieť.

• Pred vložením na rošt jedlo mierne potrite olejom pomocou štetca. Potrieť olejom môžete aj rošt.

položíte jedlo, tým menšia je pravdepodobnosť prilepenia jedla.

• Neotáčajte jedlo príliš rýchlo. Najskôr nechajte, aby sa dôkladne rozohrialo. 10.3. Priame a nepriame grilovanie Môžete grilovať priamo alebo nepriamo podľa typu jedla, ktoré chcete pripraviť, a spôsobu, akým to chcete urobiť: Spôsob Popis Použitie Priamo Umiestnite jedlo priamo nad zapálený horák, pomocou ovládacieho gombíka horáka zvoľte vysokú teplotu a veko nechajte otvorené. Prudké pečenie mäsa a zeleniny Spôsob Popis Použitie Nepriamo Položte jedlo vedľa zapáleného horáka, pomocou ovládacieho gombíka zvoľte strednú/nízku teplotu a zatvorte veko. Mäso predvarte alebo pokračujte v príprave prudko opečeného mäsa. Ak grilujete so zatvoreným vekom, musíte dávať pozor na teplomer veka, aby ste sa uistili, že spotrebič sa nerozohrial na príliš vysokú teplotu. Pozri časť „10.5 Kontrola teploty“. 10.4. Grilovanie so zatvoreným vekom Existuje mnoho výhod grilovania so zatvoreným vekom.

• Teplota roštu bude vyššia a stabilnejšia.

• Čas prípravy jedla bude kratší a jedlo bude šťavnatejšie.

• Počet výskytov vzplanutia bude menší a spotreba plynu bude nižšia. Ak grilujete so zatvoreným vekom, musíte dávať pozor na teplomer veka, aby ste sa uistili, že spotrebič sa nerozohrial na príliš vysokú teplotu. Pozri časť „10.5 Kontrola teploty“. 10.5. Kontrola teploty Spotrebič je vybavený výkonnými horákmi, čo znamená, že sa dokážu rýchlo rozohriať a udržiavať konštantnú teplotu. Ak však budete grilovať so zatvoreným vekom, budete sa musieť uistiť, či sa spotrebič nerozohrial na príliš vysokú teplotu. Mali by ste pravidelne kontrolovať teplomer veka a vziať do úvahy nasledujúce pokyny:

• Normálna prevádzková teplota je približne 210 °C. Ak je teplota vyššia, existuje riziko odkvapkávania a vznietenia spečeného tuku.

• Teplota nesmie prekročiť 300 °C na dlhšie ako päť minút. V opačnom prípade existuje riziko poškodenia a deformácie spotrebiča. Ak sa spotrebič rozohreje na príliš vysokú teplotu, nechajte ho vychladnúť otvorením veka a zvoľte nižšiu teplotu horákov. 10.6. Využívanie horúcich miest Keď sú všetky horáky zapálené, kryty horákov distribuujú teplo čo najrovnomernejšie po rošte. Aj keď je zohrievanie čo najrovnomernejšie, niektoré miesta budú teplejšie ako iné. Tieto horúce miesta môžete využiť na dokonalé grilovanie: Miesto Teplé Použitie na... Na Teplé Grilovanie jemných jedál (krevety, ryby atď.) Uprostred Teplejšie Príprava jedál, ktoré je potrebné pripravovať dlhšie (klobásy, kuracie mäso atď.) Vzadu Najteplejšie Prudké pečenie mäsa a zeleniny Horúce miesta môžete vytvárať aj hraním sa s výkonom horákov. Môžete napríklad nastaviť horák na nižšiu úroveň a využiť miesto nad horákom na jemné jedlá alebo jedlá, ktoré je potrebné pripravovať dlhšie. 10.7. Predchádzanie vzbĺknutiu Pri grilovaní môže dôjsť k vzbĺknutiu. Je to normálny jav. Nadmerný výskyt prípadov vzbĺknutia však zvyšuje teplotu spotrebiča a môže zapáliť nahromadený tuk. Predchádzanie vzbĺknutiu

• Pred začatím grilovania sa uistite, že je misa čistá. Pozri časť „11.2 Čistenie misy“.

• V pravidelných intervaloch kontrolujte, či je otvor na vypúšťanie tuku čistý a/alebo či nie je zásuvka na odkvapkávanie tuku plná.

• Pred grilovaním odrežte z mäsa prebytočný tuk, zatvorte veko a nastavte horáky na strednú alebo nízku teplotu.

11. ÚDRŽBA SPOTREBIČA

11.1. Čistenie roštu Po každom použití odporúčame vyčistiť rošt pomocou čistiaceho príslušenstva od spoločnosti Barbecook. Rošt môžete vyčistiť aj jemným čistiacim prostriedkom alebo hydrogénuhličitanom sodným. Nikdy na čistenie roštu nepoužívajte čistiace prostriedky na rúry. 11.2. Čistenie misy Po každom použití odporúčame vyčistiť misu príslušenstvom od spoločnosti Barbecook, kovovou špongiou a abrazívnym čistiacim prostriedkom. Používajte ich rovnako ako v prípade roštu. Nepoužívajte žiadne ostré predmety a neklepajte spotrebičom o tvrdé povrchy. Pokiaľ je spotrebič ešte horúci, zabráňte jeho kontaktu so studenými tekutinami. 11.3. Čistenie horákov a Venturiho trubíc

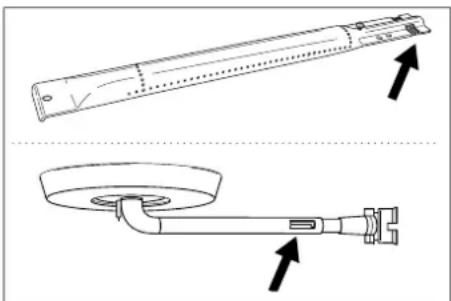

11.3.1. Prečo je potrebné čistiť horáky a Venturiho trubice?

Pavúky a hmyz môžu vytvárať pavučiny a hniezda v horákoch a Venturiho trubiciach, a blokovať tak prívod plynu do horákov. Následky:

• Nemôžete zapáliť horáky. Ak sa vám podarí zapáliť horáky, budú produkovať iba dymiace žlté plamene. Plyn sa môže zapáliť mimo úrovne Venturiho trubíc pomocou ovládacích gombíkov. Tieto plamene sú známe ako spätné zašľahnutie plameňa a môžu spôsobiť vážne zranenia a materiálne škody. Poškodenie v dôsledku zablokovania horákov a Venturiho trubíc sa považuje za nedostatočnú údržbu a nevzťahuje sa naň záruka.

11.3.2. Kedy je potrebné vyčistiť horáky a Venturiho trubice?

Vyčistite horáky a Venturiho trubice na spotrebiči nasledovne:

• Pred prvým použitím alebo po dlhšej dobe bez používania.

• Najmenej dvakrát ročne, raz na začiatku sezóny.www.barbecook.com

1. Vyberte horáky zo spotrebiča podľa pokynov na

obrázkoch. Ak spozorujete, že horák je poškodený, musíte ho vymeniť.

2. Vyčistite horáky a Venturiho trubice pomocou

malého štetca alebo vlastnoručne vyrobeného nástroja na čistenie potrubia (otvorená spona na papier, kefa na čistenie potrubia atď.).

3. Vložte horáky späť na miesto. Zabezpečte, aby sa

Venturiho trubice nachádzali nad otvormi plynových ventilov. 11.4. Údržba smaltovaných, nehrdzavejúcich a práškom potiahnutých dielov Spotrebič pozostáva zo smaltovanej a nehrdzavejúcej ocele a z práškom potiahnutých dielov. Každý materiál musí byť udržiavaný inak: Materiál Ako udržiavať tento materiál Smalt • Nepoužívajte žiadne ostré predmety a neklepajte spotrebičom o tvrdé povrchy.

• Pokiaľ je spotrebič ešte horúci, zabráňte jeho kontaktu so studenými tekutinami.

• Nemôžete používať kovové špongie a abrazívne čistiace prostriedky. Nehrdzavejúca oceľ

• Nepoužívajte agresívne, abrazívne alebo kovové čistiace prostriedky.

• Používajte jemné čistiace prostriedky a nechajte ich pôsobiť na oceľ.

• Používajte mäkkú špongiu alebo handričku.

• Po vyčistení spotrebič dôkladne opláchnite a pred uskladnením ho nechajte úplne vyschnúť. Práškom potiahnuté diely

• Nepoužívajte ostré predmety. Používajte jemné čistiace prostriedky a mäkkú špongiu alebo handričku.

• Po vyčistení spotrebič dôkladne opláchnite a pred uskladnením ho nechajte úplne vyschnúť. Aby ste zabránili tvorbe hrdze na dieloch z nehrdzavejúcej ocele, najlepšie je zabrániť, aby sa dostali do kontaktu s chlórom, soľou a železom. Škody spôsobené nedodržaním týchto pokynov sa považujú za nedostatočnú údržbu a nevzťahuje sa na ne záruka. Zoznam častí, z ktorých váš spotrebič pozostáva, nájdete pod rozvinutým výkresom spotrebiča (druhá časť príručky). Tento zoznam obsahuje symbol označujúci materiál, z ktorého je vyrobený každý diel, a pomocou ktorého môžete zistiť, ako udržiavať konkrétny diel. V zozname dielov sa používajú nasledujúce symboly: Symbol Materiál Smalt Nehrdzavejúca oceľ Práškom potiahnuté diely 11.5. Skladovanie spotrebiča Ak nemáte v úmysle používať spotrebič po dlhšiu dobu, skladujte ho na suchom mieste. Pred uskladnením spotrebiča:

• Odpojte plynovú fľašu. Nikdy neskladujte spotrebič v interiéri (a to dokonca ani v garáži alebo kôlni), ak je ešte pripojený k plynovej fľaši.

• Vyčistite horáky a rošty, potrite ich olejom a zabaľte do papiera.

• Zakryte spotrebič poťahom od spoločnosti Barbecook. Zaregistrujte svoj spotrebič na webovej stránke www. barbecook.com a zistite, ktorý poťah potrebujete.www.barbecook.com

• Skladovanie plynových iaš Tieto pokyny platia pre prázdne aj plné plynové fľaše.

• Plynové fľaše vždy skladujte mimo domu na dobre vetranom mieste. Zabezpečte, aby fľaše neboli vystavené vysokým teplotám alebo priamemu slnečnému žiareniu.

• Nikdy neskladujte plynovú fľašu na mieste, na ktorom by sa mohla nadmerne zahriať (napríklad v aute, na člne atď.).

• Plynovú fľašu alebo rezervnú plynovú fľašu nikdy neskladujte v skrinke spotrebiča.

• Rezervnú plynovú fľašu nikdy neskladujte v blízkosti plynového spotrebiča, ktorý je v prevádzke.

• Plynové fľaše vždy skladujte mimo dosahu detí.

• Plynové fľaše vždy skladujte a prepravujte v zvislej polohe. 11.6. Objednávanie náhradných dielov Diely, ktoré sú vystavené plameňu alebo intenzívnemu teplu, bude z času na čas potrebné vymeniť. Ako objednať náhradné diely:

1. Nájdite referenčné číslo požadovaného dielu. V druhej časti

tejto príručky a na webovej stránke www.barbecook.com sa pod rozvinutými výkresmi nachádza zoznam všetkých referenčných čísel. Ak ste svoj spotrebič zaregistrovali online, správny zoznam sa automaticky zobrazí vo vašom účte MyBarbecook. Cez svoj účet si môžete objednať aj náhradné diely.

2. Objednajte si náhradný diel cez webovú stránku www.

barbecook.com alebo vo svojej predajni. Diely v záručnej lehote je možné objednať iba cez vašu predajňu.

12.1. Pokryté Na váš spotrebič sa vzťahuje dvojročná záruka, ktorá začína plynúť od dátumu nákupu. Táto záruka sa vzťahuje na všetky výrobné chyby, pokiaľ:

• Svoj spotrebič ste používali, namontovali a udržiavali podľa pokynov v tejto príručke. Poškodenie spôsobené nesprávnym použitím, nesprávnou montážou alebo nesprávnou údržbou sa nepovažuje za výrobnú chybu.

• Môžete predložiť účtenku a jedinečné sériové číslo svojho spotrebiča. Toto sériové číslo pozostáva zo 16 číslic. Toto číslo nájdete:

• Na obálke tejto príručky.

• Na obale, ktorý bol dodaný so spotrebičom.

• Na vnútornej strane spodného predného panela.

• Záruka sa vzťahuje iba na osobné použitie.

• Oddelenie kvality spoločnosti Barbecook potvrdí, že diely sú chybné a že pri normálnom používaní, správnej montáži a správnej údržbe bolo preukázané, že sú chybné. Ak niektorá z týchto podmienok nie je splnená, záruka sa na vás nevzťahuje. Záruka sa obmedzuje na opravu alebo výmenu chybných dielov. 12.2. Nepokryté Záruka sa nevzťahuje na nasledujúce škody a chyby:

• Bežné opotrebenie (hrdza, deformácia, zmena farby atď.) častí, ktoré sú priamo vystavené plameňu alebo intenzívnemu teplu. Tieto diely bude z času na čas potrebné vymeniť.

• Vizuálne nezrovnalosti, ktoré sú neodmysliteľnou súčasťou výrobného procesu. Tieto nezrovnalosti sa nepovažujú za výrobné chyby.

• Všetky škody spôsobené nedostatočnou údržbou, nesprávnym skladovaním, nesprávnou montážou alebo úpravami vopred namontovaných dielov.

• Všetky škody spôsobené nesprávnym použitím spotrebiča (použitie, ktoré nie je v súlade s pokynmi uvedenými v tejto príručke, použitie na komerčné účely atď.).

• Všetky následné škody spôsobené neopatrným alebo nesprávnym použitím spotrebiča.

• Hrdza alebo zmena farby v dôsledku vonkajších faktorov, použitia agresívnych čistiacich prostriedkov, vystavenia chlóru atď. Táto škoda sa nepovažuje za výrobnú chybu.

13. TECHNICKÉ INFORMÁCIE

13.1. Typové označenie Na typovom štítku sú uvedené všetky technické informácie o spotrebiči. Toto číslo nájdete:

• V druhej časti tejto príručky.

• Na vnútornej strane spodného predného panela. 13.2. Priemery vstrekovačov

Problém Možné príčiny Riešenia Nedostatočné teplo • Prívod plynu nie je otvorený.

• Venturiho trubice nie sú umiestnené nad otvormi plynových ventilov.

• Otvory horáka sú zablokované.

• Plynová fľaša je (takmer) prázdna.

• Regulátor tlaku nie je správne pripojený k fľaši a/alebo hadici.

• Otvorte prívod plynu.

• Vymeňte plynovú fľašu.

• Znovu pripojte regulátor tlaku k fľaši a/alebo hadici. Teplota je príliš vysoká a/ alebo dochádza k vzplanutiu.

• Jedlo je príliš tučné.

• Otvory na vypúšťanie tuku sú zablokované, v mise a/alebo na horákoch sa nachádza tuk.

• Teplota je príliš vysoká.

• Odrežte prebytočný tuk alebo zvoľte nižšiu teplotu horákov.

Problém Možné príčiny Riešenia Teplo nie je rovnomerne rozložené po povrchu grilu.

• Určitý rozdiel v teplote je normálny, pozri časť „1.7 Účinné využívanie tepla“ a časť „10.6 Využívanie horúcich miest“. Možné príčiny značných rozdielov teploty:

• Spotrebič nie je predhriaty

• Predhrejte spotrebič. Žlté plamene • Horáky alebo Venturiho trubice sú zablokované.

• Na horákoch sa nachádza soľ.

• Pripojte spotrebič k propánu a použite vhodný regulátor tlaku. Plameň nedosahuje očakávanú veľkosť.

• Horák je zablokovaný, prerazený alebo skorodovaný.

• Vyčistite alebo vymeňte horák. Spätné zašľahnutie plameňa (plamene sú mimo Venturiho trubíc/na ovládacích gombíkoch).

• Horáky alebo Venturiho trubice sú zablokované.

• Zatvorte prívod plynu a nastavte horáky do polohy OFF.

• Plynová fľaša je (takmer) prázdna.

• V mise a/alebo na horákoch sa nachádza tuk.

• Otočte zadnú stranu spotrebiča smerom k vetru.

• Vymeňte plynovú fľašu.

• Vyčistite misu a horáky. Bzučanie regulátora tlaku • Teplé počasie

• Nová (plná) plynová fľaša

• Žiadne nebezpečenstvo alebo porucha; po krátkom čase sa automaticky zastaví. Horák píska, keď je nastavený do polohy LOW.

• Vstrekovač plynu, Venturiho trubica a/alebo horák je znečistený.

• Vyčistite vstrekovač plynu, Venturiho trubicu a horák. Zapaľovací horák zlyháva (a to v prípade použitia zapaľovača aj zápalky).

• Horák alebo Venturiho trubica sú zablokované

• Nedostáva žiadny prívod plynu

• Vyčistite horák a Venturiho trubicu.

• Otvorte prívod plynu a stlačte bezpečnostné tlačidlo na regulátore tlaku (nie je k dispozícii na všetkých regulátoroch). Zapaľovacie horáky zlyhávajú v prípade použitia zapaľovača.

• Nie je vložená batéria alebo je batéria vložená nesprávne.

• Stredný horák sa najskôr nezapálil.

• Elektrické vedenie zapaľovača nie je správne zapojené.

• Batériu vložte alebo znovu vložte so správnou polaritou.

• Najskôr zapáľte stredný horák.

• Skontrolujte všetky prípojky zapaľovača a znovu ich zapojte.

• Vymeňte zapaľovač. Pri stlačení zapaľovača sa neobjavuje iskrenie ani zvuk.

• Nie je vložená batéria alebo je batéria vložená nesprávne.

• Tlačidlo zapaľovača nie je správne nasadené.

• Chybný generátor iskier.

• Batériu vložte alebo znovu vložte so správnou polaritou.

• Znovu vložte tlačidlo zapaľovača.

• Vymeňte generátor iskier. Pri stlačení zapaľovača sa objavuje iba zvuk (bez iskier)

• Horák a elektróda sú od seba príliš vzdialené.

• Mierne ohnite elektródu tak, aby sa priblížila k horáku. Viditeľné iskry, ktoré nedopadajú na horáky.

• Chybné elektrické vedenie • Vymeňte elektrické vedenie Iskry sú viditeľné, ale nie na všetkých elektródach a/ alebo nie sú dostatočne silné.

• Mokré alebo chybné elektródy

• Vysušte elektródy kuchynským papierom alebo ich vymeňte.www.barbecook.com

• Znovu vložte/vložte baterii se správnou polaritou

• Vadný generátor jisker

• Znovu vložte/vložte baterii se správnou polaritou
