Spring 3112 - Барбекю BARBECOOK - Безплатно ръководство за потребителя

Тип продукт	Газов барбекю
Марка	Barbecook
Модел	Spring 3112
Употреба	Само на открито
Захранване с газ	Пропан или бутан
Съвместима газова бутилка	4,5 до 15 kg, макс. височина 70 cm
Диаметър на инжекторите (основна горелка)	1,00 mm
Запалване	Електрическо (батерия AA не е включена) или кибрит
Брой основни горелки	Няколко (неуточнено, но няколко горелки)
Препоръчително предварително загряване	10 минути със затворен капак
Нормална работна температура	Около 210 °C
Максимална температура	300 °C за максимум 5 минути
Материали	Емайл, неръждаема стомана, прахово покритие
Поддръжка на емайла	Метална гъба, абразивни препарати
Поддръжка на неръждаемата стомана	Меки препарати, мека гъба, изплакнете обилно
Поддръжка на праховото покритие	Меки препарати, мека гъба
Гаранция	2 години от датата на покупка
Резервни части	Налични на www.barbecook.com или в търговския обект
Регистрация на продукта	Препоръчва се на www.barbecook.com
Размери (не са предоставени)	Вижте ръководството за точните размери

Често задавани въпроси - Spring 3112 BARBECOOK

Какви видове газ да използвам с барбекю Spring 3112?

Използвайте пропан или бутан според вашата държава. Пропанът се препоръчва за висококачествено горене и по-добра устойчивост на замръзване.

Как да сглобя барбекюто правилно?

Следвайте сглобъчните чертежи във втората част на ръководството. Използвайте кръстата отвертка, плоска отвертка и батерия AA (не е включена). Внимавайте с емайлираните части и използвайте предоставените фиброви шайби.

Каква е процедурата за проверка на изтичане на газ?

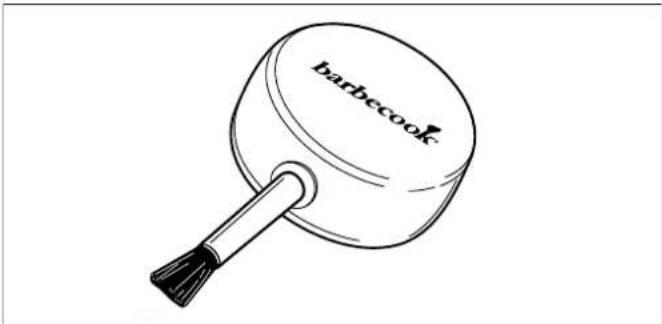

Преди първа употреба или след продължителен период, нанесете тестова течност (вода + препарат за миене) върху връзките. Отворете леко подаването на газ и потърсете мехурчета. Ако бъде открито изтичане, затегнете връзката или сменете частта.

Как да запаля горелките с електрическия запалвач?

Поставете батерия AA в запалвача. Отворете капака, настройте копчетата на OFF, отворете подаването на газ, натиснете бутона за управление на горелка и го настройте на HIGH. Започнете с горелката с електрод. Ако запалването не успее, изчакайте 5 минути преди нов опит.

Какво да направя, ако пламъците са жълти и ниски?

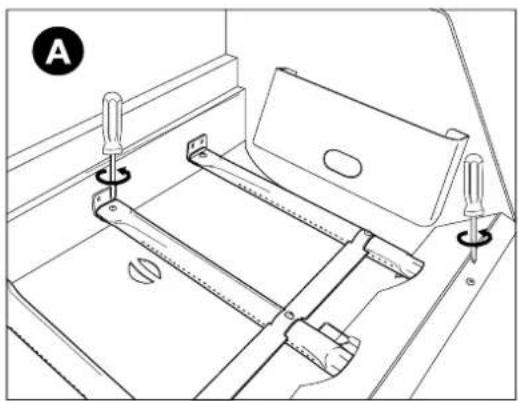

Това показва, че горелките или Venturi тръбите вероятно са запушени. Незабавно затворете подаването на газ, настройте копчетата на OFF, почистете горелките и Venturi тръбите, след което проверете отново.

Как да поддържам емайлираните части?

Не използвайте остри предмети и избягвайте удари върху твърди повърхности. Избягвайте контакт със студени течности, когато уредът е горещ. Можете да използвате метални гъби и абразивни почистващи препарати.

Къде мога да намеря резервни части?

Резервните части са налични на www.barbecook.com или във вашия търговски обект. За части под гаранция поръчвайте само чрез вашия търговски обект.

Какъв е гаранционният срок на барбекю Spring 3112?

Гаранцията е 2 години от датата на покупка. Покрива производствени дефекти, при условие че уредът се използва, сглобява и поддържа според инструкциите.

Как да предотвратя силни пламъци по време на готвене?

Уверете се, че съдът е чист преди печене, проверете дали отворът за оттичане на мазнините е свободен, отстранете излишната мазнина от месото, затворете капака и настройте горелките на среден или слаб огън.

Може ли да използвам барбекюто на закрито?

Не, уредът трябва да се използва само на открито. Използването му на закрито, дори в гараж или склад, може да причини отравяне с въглероден окис.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Spring 3112 BARBECOOK

Символ	Материал
●	Емайл
■	Неръждаема стомана
★	Прахово покритие

[SL]

Simbol Material
●	Emajl
■	Nerjaveče jeklo
★	S praškastim premazom

[HR]

Simbol Materijal
●	Emajl
■	Nehrdajući čelik
★	Obojen elektrostatskom bojom u prahu

SPRING 3112BC-GAS-2002
1 BC-SPA-8248		●
2 BC-SPA-8249
3 BC-SPA-8250
4 BC-SPA-8251		■
5 BC-SPA-9165
6 BC-SPA-9074
7 BC-SPA-8252		●
8 BC-SPA-8184		■
9 BC-SPA-8493
10 BC-SPA-8185		■
11 BC-SPA-9105		●
12 BC-SPA-8182		●
13 BC-SPA-8181		▲
14 BC-SPA-8186
15 BC-SPA-8253		★
16 BC-SPA-8254
18 BC-SPA-8194
19 BC-SPA-9601
20 BC-SPA-9386

SPRING 3112BC-GAS-2002
21 BC	-SPA-9387
22 BC	-SPA-9398
23 BC	-SPA-9399
24 BC	-SPA-8259	★
25 BC	-SPA-8260	★
26 BC	-SPA-8261	★
27 BC	-SPA-8262	★
28 BC	-SPA-8263	★
29 BC	-SPA-8264	■
30 BC	-SPA-8265	★
31 BC	-SPA-8255
32 BC	-SPA-9613
33 BC	-SPA-8213
34 BC	-SPA-9812
35 BC	-SPA-8257	★
36 BC	-SPA-8210	■
37 BC	-SPA-8512	★
38 BC	-SPA-9591	★
39 BC	-SPA-8266

Символ	Материал
●	Емайл
■	Неръждаема стомана
★	Прахово покритие

[SL]

Simbol Material
●	Emajl
■	Nerjaveče jeklo
★	S praškastim premazom

[HR]

Simbol Materijal
●	Emajl
■	Nehrđajući čelik
★	Obojen elektrostatskom bojom u prahu

SPRING 3112BC-GAS-2002
1 BC-SPA-8248		●
2 BC-SPA-8249
3 BC-SPA-8250
4 BC-SPA-8251		■
5 BC-SPA-9165
6 BC-SPA-9074
7 BC-SPA-8252		●
8 BC-SPA-8184		■
9 BC-SPA-8493
10 BC-SPA-8185		■
11 BC-SPA-9105		●
12 BC-SPA-8182		●
13 BC-SPA-8181		▲
14 BC-SPA-8186
15 BC-SPA-8253		★
16 BC-SPA-8254
18 BC-SPA-8194
19 BC-SPA-9601
20 BC-SPA-9386

SPRING 3112BC-GAS-2002
21 BC	-SPA-9387
22 BC	-SPA-9398
23 BC	-SPA-9399
24 BC	-SPA-8259	★
25 BC	-SPA-8260	★
26 BC	-SPA-8261	★
27 BC	-SPA-8262	★
28 BC	-SPA-8263	★
29 BC	-SPA-8264	■
30 BC	-SPA-8265	★
31 BC	-SPA-8255
32 BC	-SPA-9613
33 BC	-SPA-8213
34 BC	-SPA-9812
35 BC	-SPA-8257	★
36 BC	-SPA-8210	■
37 BC	-SPA-8512	★
38 BC	-SPA-9591	★
39 BC	-SPA-8266

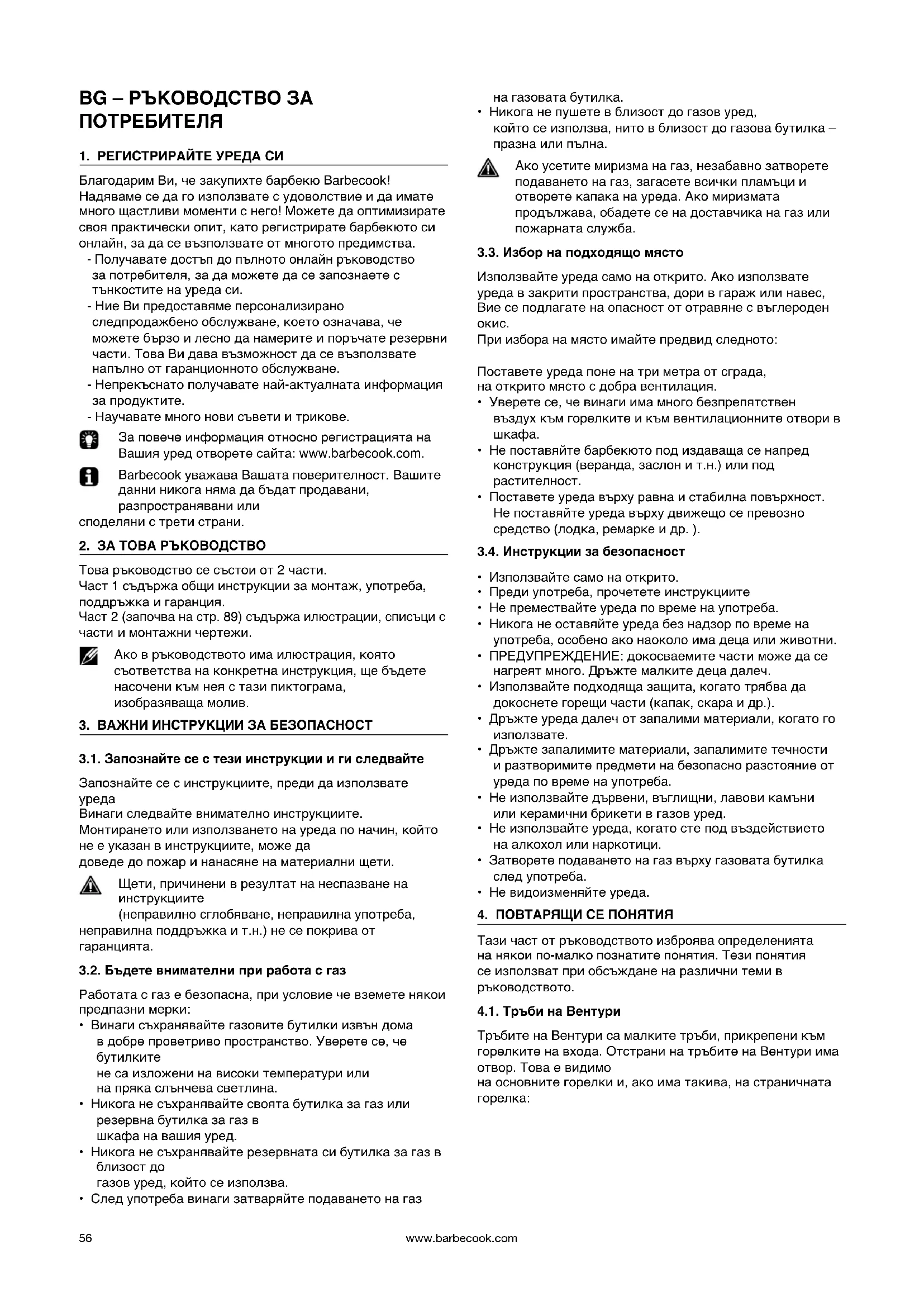

Благодарим Ви, че закупихте барбекю Barbecook! Надяваме се да го използвате с удоволствие и да имате много щастливи моменти с него! Можете да оптимизирате своя практически опит, като регистрирате барбекюто си онлайн, за да се възползвате от многото предимства.

• Получавате достъп до пълното онлайн ръководство за потребителя, за да можете да се запознаете с тънкостите на уреда си.
• Ние Ви предоставяме персонализирано следпродажбено обслужване, което означава, че можете бързо и лесно да намерите и поръчате резервни части. Това Ви дава възможност да се възползвате напълно от гаранционното обслужване.
• Непрекъснато получавате най-актуалната информация за продуктите.
• Научавате много нови съвети и трикове.

За повече информация относно регистрацията на Вашия уред отворете сайта: www.barbecook.com.

Barbecook уважава Вашата поверителност. Вашите данни никога няма да бъдат продавани, разпространявани или

споделяни с трети страни.

Това ръководство се състои от 2 части.

Част 1 съдържа общи инструкции за монтаж, употреба, поддръжка и гаранция.

Част 2 (започва на стр. 89) съдържа илюстрации, списъци с части и монтажни чертежи.

Ако в ръководството има илюстрация, която съответства на конкретна инструкция, ще бъдете насочени към нея с тази пиктограма, изобразяваща молив.

3.1. Запознайте се с тези инструкции и ги следвайте

Запознайте се с инструкциите, преди да използвате уреда

Винаги следвайте внимателно инструкциите.

Монтирането или използването на уреда по начин, който не е указан в инструкциите, може да

доведе до пожар и нанасяне на материални щети.

Щети, причинени в резултат на неспазване на инструкциите

(неправилно сглобяване, неправилна употреба,

неправилна поддръжка и т.н.) не се покрива от гаранцията.

3.2. Бъдете внимателни при работа с газ

Работата с газ е безопасна, при условие че вземете някои предпазни мерки:

• Винаги съхранявайте газовите бутилки извън дома в добре проветриво пространство. Уверете се, че бутилките
  не са изложени на високи температури или на пряка слънчева светлина.
• Никога не съхранявайте своята бутилка за газ или резервна бутилка за газ в шкафа на вашия уред.
• Никога не съхранявайте резервната си бутилка за газ в близост до газов уред, който се използва.
• След употреба винаги затваряйте подаването на газ

на газовата бутилка.

- Никога не пушете в близост до газов уред, който се използва, нито в близост до газова бутилка — празна или пълна.

Ако усетите миризма на газ, незабавно затворете подаването на газ, загасете всички пламъци и отворете капака на уреда. Ако миризмата продължава, обадете се на доставчика на газ или пожарната служба.

3.3. Избор на подходящо място

Използвайте уреда само на открито. Ако използвате уреда в закрити пространства, дори в гараж или навес, Вие се подлагате на опасност от отравяне с въглероден окис.

При избора на място имайте предвид следното:

Поставете уреда поне на три метра от сграда, на открито място с добра вентилация.

• Уверете се, че винаги има много безпрепятствен въздух към горелките и към вентилационните отвори в шкафа.
• Не поставяйте барбекюто под издаваща се напред конструкция (веранда, заслон и т.н.) или под растителност.
• Поставете уреда върху равна и стабилна повърхност. Не поставяйте уреда върху движещо се превозно средство (лодка, ремарке и др.).

• Използвайте само на открито.
• Преди употреба, прочетете инструкциите
• Не премествайте уреда по време на употреба.
• Никога не оставяйте уреда без надзор по време на употреба, особено ако наоколо има деца или животни.
• ПРЕДУПРЕЖДЕНИЕ: докосваемите части може да се нагреят много. Дръжте малките деца далеч.
• Използвайте подходяща защита, когато трябва да докоснете горещи части (капак, скара и др.).
• Дръжте уреда далеч от запалими материали, когато го използвате.
• Дръжте запалимите материали, запалимите течности и разтворимите предмети на безопасно разстояние от уреда по време на употреба.
• Не използвайте дървени, въглищни, лавови камъни или керамични брикети в газов уред.
• Не използвайте уреда, когато сте под въздействието на алкохол или наркотици.
• Затворете подаването на газ върху газовата бутилка след употреба.
• Не видоизменяйте уреда.

Тази част от ръководството изброява определенията на някои по-малко познатите понятия. Тези понятия се използват при обсъждане на различни теми в ръководството.

4.1. Тръби на Вентури

Тръбите на Вентури са малките тръби, прикрепени към горелките на входа. Отстрани на тръбите на Вентури има отвор. Това е видимо на основните горелки и, ако има такива, на страничната горелка:

Газът преминава през тръбите на Вентури по пътя му към горелките. Газът се смесва с въздух (и следователно кислород) през отворите в страните. Това е от съществено значение за правилното горене в горелките: правилното горене изисква правилната смес газ/кислород, за да се получи хубав пламък.

4.2. Капаци на горелките

Капаците на горелките са капаци, поставени върху горелките на уреда. Те предпазват горелките от капене на мазнини. Отворите отстрани на капаците разпределят топлината върху скарата, така че да се нагрява по-бързо и по-равномерно.

4.3. Емайл

Някои части на уреда са покрити със слой от разтопено стъкло, известно също като емайл. Този емайл предпазва метала под него от корозия. Емайлът представлява висококачествен материал: устойчив е на корозия, не се разгражда под въздействието на високи температури и е много лесен за поддръжка.

Тъй като емайлът е с по-малка гъвкавост от метала, върху които е нанесен, парчета емайл може да се отронят, когато уредът се използва неправилно. За да избегнете този проблем, трябва да внимавате при сглобяването на емайлирани части и винаги трябва да поддържате емайла съгласно инструкциите в настоящото ръководство.

4.4. Внезапно пламване

Внезапното пламване представлява ненадейно възникващи пламъци, които отделят искри от съда, когато печете на скара. Причината за тях обикновено е капеща мазнина или марината.

5. МОНТАЖ НА УРЕДА

• Не видоизменяйте уреда при монтирането му. Частите, предварително монтирани и/или запечатани от производителя, не трябва да се модифицират, тъй като това представлява опасност.
  • Винаги спазвайте стриктно инструкциите.
• Потребителят носи отговорност за правилния монтаж на уреда. Гаранцията не покрива щети, причинени от неправилен монтаж.

5.2. За да монтирате уреда

Нуждаете се от отвертка Phillips, отвертка с плоска глава, и батерия АА (за електрическото запалване). Уредът не се доставя с батерии.

1. Поставете уреда върху равна и стабилна повърхност.
2. Монтирайте уреда, както е показано на монтажните чертежи.

Можете да намерите монтажните чертежи във втората част

от настоящото ръководство, след чертежа в разгънат вид на вашия уред (вижте стр. 89).

Внимавайте, когато сглобявате емайлирани части. Инструментът и винтовете може да повредят емайла. Използвайте предоставените фибершайби, за да защитите емайла около винтовете.

Блистерната опаковка може да съдържа повече винтове от необходимото, като в този случай след монтажа ще останат няколко винта.

Опаковката съдържа комплект с резервни части за спешни случаи (винтове, болтове, шайби с влакна и др.), които можете да използвате, ако дадена част се загуби или счупи.

6. МОНТАЖ НА ГАЗОВИЯ УРЕД

За да монтирате газовия уред, първо ще трябва да закупите газова бутилка, маркуч и регулатор на налягането. Таблицата по-долу показва коя газова бутилка, маркуч и регулатор трябва да използвате. В Белгия (ВЕ) например трябва да използвате бутилка за пропан с маркуч и регулатор за 37 mbar или бутилка за бутан с маркуч и регулатор за 28 – 30 mbar.

Държава	Газова бутилка, маркуч и регулатор
LU - NL - DK - FI- SE - CY - CZ- EE - LT - MT- SKSI - BG - IS - NO- TR - HR - RO -IT - HU - LV	28 - 30 mbar	Пропан,бутан илисмес отдвете
BE - FR - IT - LU- IE - GR - PT- ES - CY - CZ- LT - SK - CH -SI - LV	28 - 30 mbar бутан
	37mbar	пропан

Уредът е предназначен за употреба с бутилки за бутан или пропан от 4,5 до 15 кг и е оборудван с подходящ вентил за редуциране на налягането. Препоръчваме да използвате пропан с уреда. Пропанът осигурява висококачествено горене и е по-малко чувствителен към замръзване. Височината на газовата бутилка не трябва да надвишава 70 см, независимо от ширината или диаметъра D, или бутилката.

Винаги купувайте заедно регулатора на налягането и газовата бутилка.

Не всички регулатори отговарят на всички газови бутилки.

Използвайте само маркуч за газ и регулатор с хомология за държавата на употреба.

• Никога не свързвайте маркуча за газ директно с уреда. Винаги монтирайте регулатор на налягането първо към газовата бутилка.
• Никога не видоизменяйте сглобени предварително или запечатани части на бутилката, маркуча или регулатора на налягането.
• Осигурете възможно най-къс маркуч (макс. 1,5 м), за да не се вдачи по земята.

– Никога не деформирайте или сгъвайте/мачкайте маркуча за газ. Следете маркучът да не е нито опънат, нито усукан. Уверете се, че маркучът не влиза в контакт с части, които може да се нагреят.

– Маркучът трябва да се смени, ако се повреди или има признаци на скъсване, ако националните разпоредби предвиждат това или в съответствие с тяхната приложимост.

• Газовата бутилка винаги трябва да бъде в изправено положение.
• Никога не отваряйте подаването на газ
• Проверявайте за изтичане на газ, когато видоизменяте връзките за газ. Вижте раздел „7. Проверка за изтичане на газ“.

6.3. Свържете маркуча с уреда

Франция:

Уредът може да се използва с 2 вида маркуч за газ.

• Маркуч за газ, който трябва да бъде прикрепен към шлауха на уреда и на регулатора на налягането, закрепени със скоби към маркучи (в съответствие с XP D 36-110). Препоръчителна дължина 1,25 м
• Маркуч за газ (в съответствие с XP D 36-112), оборудван с гайка G ^1/2 за директно свързване с уреда и гайка M20 x 1,5 м за директно свързване с регулатора на налягането, препоръчителна дължина 1,25 м.

Други държави:

Препоръчва се гъвкав маркуч, подходящ за бутан или пропан. Дължината на маркуча не трябва да надвишава 1,50 м.

За да можете да свържете маркуча за газ с уреда, монтирайте муфа към тръбата за газ на уреда.

Уредът се доставя с две различни муфи, предназначени за използване в различни държави.

Държава Муфа
BE, CH, CZ, DK, ES,FI, GB, IE, IT, PT, SI	Муфа A
FR Муфа B

Ако Вашата държава не е посочена в таблицата, използвайте

муфа, която отговаря на стандартите, приложими в държавата Ви.

A B

6.3.1 Myфа A

1. Завийте муфата към тръбата за газ на уреда (A) и го затегнете с гаечен ключ 19 мм (В).

1. Плъзнете маркуча върху муфата (C) и затегнете затягация пръстен с отвертка Phillips (D).

1. Завийте муфата към тръбата за газ на уреда (А) и го затегнете с гаечен ключ 22 мм (В).

A

B

1. Завийте маркуча за газ към муфата (С) и го закрепете с двата ключа. Задръжте муфата здраво с един ключ 22 мм и затегнете маркуча с регулируем ключ.

6.4. Свържете маркуча и бутилката за газ с регулатора.

Ще ви е необходима отвертка Phillips и/или регулируем ключ в зависимост от вида на регулатора, който използвате.

1. Свържете маркуча с регулатора на налягането. Направете следното:

- Ако маркучът е оборудван със затягащ пръстен, плъзнете маркуча над регулатора и затегнете затягация пръстен с отвертка Phillip (A).

- Ако маркучът е оборудван с гайка, завийте маркуча към регулатора и затегнете гайката с регулируем ключ (В).

1. Свържете регулатора на налягането с газовата бутилка. Направете следното:

- Ако регулаторът е оборудван с гайка, завийте регулатора върху газовата бутилка по посока на часовниковата стрелка и затегнете гайката с регулируем ключ (С).

- Ако регулаторът има резба, завийте регулатора върху газовата бутилка в посока обратно на часовниковата стрелка (D)

Използвайте само регулатори, които отговарят на стандарт EN 16129.

6.5. Сменете газовата бутилка

1. Затворете подаването на газ и поставете всички копчета за управление в изключено положение.

2. Изключете празната газова бутилка и свържете пълната газова бутилка.

3. Проверете газовата бутилка, маркуча и всички връзки за газ за течове. Вижте раздел „7. Проверка за изтичане на газ“.

Имайте предвид, че когато подменяте газовата бутилка, Вие

винаги трябва да сте отдалечени от източници на запалване.

7.1. Защо да проверявате за изтичане на газ?

Пропанът и бутанът са по-тежки от въздуха. Това означава,

че тези газове няма да се разнесат във въздуха, ако изтекат от уреда.

При тихо време изтичащият газ може да се натрупа в и около

uredа и впоследствие да се запали и експлодира.

7.2.Кога да проверите за изтичане на газ?

- Преди първа употреба или след продължителен период без употреба.

Проверете дали няма изтичане на газ, ако уредът е монтиран от доставчика.

- Следва да правите това всеки път, когато сменяте част, свързана с газ.

- Поне веднъж годишно, в идеалния случай в началото на сезона.

- Поставете уреда на открито и добре проветриво място. Уверете се, че в близост до уреда няма пламъци или източници на топлина.

- Никога не използвайте запалка или кибрит, за да проверите за изтичане на газ.

- Не пушете и не запалвайте горелките, когато проверявате за изтичане на газ.

7.4. Какви материали са ми необходими?

За да се провери за изтичане на газ, се изисква следното:

- Течност за провеждане на теста. Можете да използвате готов за употреба спрей за течове или смес от вода (50%) и сапун за съдове (50%).

- Инструментът за тестване на течове, доставен с уреда.

Тази течност се използва за засмукване на течността за провеждане на теста и се прилага към частите или връзките за газ, които искате да проверите.

7.5. Проверете за изтичане на газ

Можете да проверите за изтичане на газ, като нанесете течността за теста върху всички части и връзки за газ. Ако на конкретна част или връзка има големи мехурчета, има изтичане на газ.

Направете следното, за да проверите за изтичане на газ:

1. Поставете уреда на открито.
2. Вземете инструмента за тестване на изтичане и течността за теста (спрей за изтичане на газ или смес от вода/сапун)
3. Отворете капака и поставете всички копчета за управление в изключено положение.
4. Отворете леко подаването на газ. За да направите това, завъртете клапана на подаването на газ само веднъж.
5. Изсмучете малко количество течност за тест с инструмента за тестване на изтичане и го приложите към зоната, която искате да проверите. Трябва да се проверят следните части:
   • Заваръчните шевове на газовата бутилка (A)
6. Маркучът (В)
7. Връзките между бутилката за газ и регулатора на налягането и между регулатора на налягането и маркуча (С)
   • Връзката между маркуча и уреда (D)

Регулаторът на налягането и муфата на уреда Ви може да

се различават от примерите на фигурите.

1. Направете следното:

2. Ако откриете изтичане, следвайте инструкциите в „7.6 В случай на изтичане на газ“.

3. Ако няма изтичане, затворете подаването на газ, изплакнете обилно всички части с вода и ги подсушете напълно.

7.6. В случай на изтичане на газ

1. Затворете подаването на газ и продължете по следния начин:

2. Ако сте открили изтичане при някоя от връзките, затегнете я здраво.

3. Ако сте открили изтичане при газовата бутилката или маркуча, сменете бутилката или маркуча.
4. Проверете отново връзката или частта, където сте открили изтичането.
5. Ако изтичането не е отстранено, трябва да се свържете с представител на Barbecook. Не трябва да предприемате използване на уреда, докато изтичането не бъде отстранено.

Направете справка на www.barbecook.com или с представител от списъка на Barbecook във Вашия район.

8.1. Преди всяка употреба

Винаги, когато използвате уреда, трябва да се уверите, че:

• Уредът е поставен на подходящо място Вижте раздел „3.3 Избор на подходящо място“.
• Маркучът не се вдачи по земята и не може да влиза в контакт с горещи повърхности или капеща мазнина.
• Съдът е чист. Препоръчваме почистване на съда след всяка употреба. Вижте раздел „11.2 Почистване на съда“.
• Горелките и тръбите на Вентури не са запушени от гнезда на насекоми или паяжини. Вижте раздел „11.3 Почистване на горелките и тръбите на Вентури“.
• Горелките са правилно монтирани. Тръбите на Вентури трябва да бъдат разположени над отворите на газовите клапани.

За да сте абсолютно сигурни, че връзките за газ са изправни, можете да проверявате уреда за изтичане на газ преди всяка употреба. Вижте раздел „7. Проверка за изтичане на газ“.

8.2. Преди първа употреба или след продължителен период без употреба)

Ако използвате уреда за първи път или след продължителен период

без употреба, трябва да извършите някои допълнителни проверки:

• Уверете се, че сте прочели всички инструкции в настоящото ръководство, разбрали сте ги и сте ги проверили (само преди първата употреба).
• Проверете уреда за изтичане на газ. Вижте раздел „7. Проверка за изтичане на газ“.

Проверете дали няма изтичане на газ, ако уредът е монтиран от доставчика.

• Почистете горелките и тръбите на Вентури (само след продължителен период без употреба). Вижте раздел „11.3 Почистване на горелките и тръбите на Вентури“.
• Оставете уреда да „обгори“, преди да поставите храна върху скарата (само преди първата употреба). Вижте раздел „8.3 Обгаряне на уреда“.

Обгарянето на уреда преди първата употреба помага да се отстранят всички производствени мазнини, които все още може да са налице.

Направете следното:

1. Запалете основните горелки и настройте контролните копчета на HIGH (висока степен). Вижте раздел „9.2 Запалване на основните горелки“.
2. Затворете капака и оставете уреда да обгори за 15 минути. Все още не слагайте никаква храна върху скарата.
3. След 15 минути отворете капака и оставете уреда да гори още 5 минути (копчетата за управление все още са настроени на HIGH (висока степен).
4. След тези 5 минути уредът е готов за употреба и можете да поставите храна върху скарата.

За да запалите горелките с електрическата запалка, трябва да поставите батерия АА в запалката. Батерията не се доставя с уреда. Отделението за батерии за запалката е разположено на контролния панел на уреда.

9.1. Инструкции за безопасност

• Преди да запалите уреда, извършете всички проверки съгласно
  указаното в раздел „8. Подготовка на уреда за употреба“.
• Уверете се, че капакът е отворен, когато запалите горелка.
• Никога не се навеждайте директно над горелка при запалването

9.2. Запалване на основните горелки

9.2.1 Използване на запалката

1. Отворете капака и поставете бутоните за управление на основните горелки в изключено положение.
2. Ако никоя друга горелка все още не е запалена, отворете подаването на газ и изчакайте десет секунди, докато газът се стабилизира.
3. Натиснете копчето за управление на горелка, настройте го на HIGH (висока степен) и го оставете на тази позиция. Вградената запалка ще създаде искри,
   които ще запалят горелката. 🚠️ Започнете първо със запалване на една основна горелка.
   Никога не палете всички основни горелки едновременно.
4. Продължете да натискате запалката и настройте копчето за управление на горелката с електрод на HIGH (висока степен).

Никога не се опитвайте да запалите горелка, която не е горелката с електрода, тъй като това ще доведе до натрупване на газ в барбекюто.

1. Ако горелката не се запали след три опита, поставете копчето за управление на горелката в изключено положение, затворете подаването на газ и изчакайте 5 минути, за да може натрупаният газ да излезе.

2. Опитайте да запалите горелката отново. Ако все още не може да се запали, опитайте да запалите горелката с кибрит (вижте раздел 9.2.2. „Използване на кибрит“) или раздел „14. Отстраняване на проблеми“, за да се определи причината за проблема.

3. Ако горелката с електрод е запалена, можете да запалите останалите горелки, като настроите съответните копчета за управление на HIGH (висока степен) (в този случай не е необходимо да натискате бутона за запалване).

9.2.2 Използване на кибрит

1. 1. Поставете кибритена клечка в държача.

1. Отворете капака и настройте бутоните за управление на основните горелки в изключено положение.

2. Ако никоя друга горелка все още не е запалена, отворете подаването на газ и изчакайте десет секунди, докато газът се стабилизира.

3. Драснете клечката и я задръжте на около 13 мм от горелката.

1. Настройте копчето за управление за една горелка на HIGH (висока степен).

В началото запалете само една основна горелка. Никога не палете всички основни горелки ременно.

1. Ако горелката не се запали след 5 секунди, поставете копчето за управление на горелката в изключено положение, затворете подаването на газ и изчакайте 5 минути, за да може натрупаният газ да излезе.
2. Опитайте да запалите горелката отново. Ако това не помогне, направете справка с раздел „14. Отстраняване на проблеми“, за да се определи причината за проблема.
3. Ако едната горелка е запалена, можете да запалите другите горелки, като настроите съответните копчета за управление на HIGH (висока степен).

9.3. Изключване на горелките

Ако горелките няма да се използват известно време, те трябва да бъдат изключени. Направете следното:

1. Затворете подаването на газ.
2. Поставете копчетата за управление на горелките в изключено положение.

Като затворите първо подаването на газ, гарантирате, че в уреда вече няма газ.

9.4. Повторно запалване на горелките

Ако горелка излезе от употреба, действайте по следния начин:

1. Отворете капака и затворете подаването на газ.
2. Поставете всички копчета за управление в изключено положение и изчакайте 5 минути, за да излезе натрупаният газ.
3. Запалете повторно горелките, както е посочено в раздел „9.2.1. Използване на запалката“.

9.5. Проверка на пламъците

Всеки път, когато запалите дадена горелка, трябва да проверите

пламъщите. Перфектен пламък ще бъде почти син, с малко жълто в горната част. Непостоянно жълтите пламъци са нормални и безопасни.

Ако има проблем с пламъците, вземете една от следните мерки за отстраняването му:

Пламъците са... Направете следното...
Слаби и изцяло жълти	Затворете подаването на газ незабавно и поставете всички копчета за управление в изключено положение.Направете справка с раздел „14. Решаване на проблеми“, за да се определи причината за проблема. Най-вероятно тръбите на Вентури са блокирани.
Излизат над съда 1. Затворете подаването на газ незабавно и поставете всички копчета за управление в изключено положение.Изчакайте 5 минути, за да излезе натрупаният газ.Запалете отново горелките.Ако това не отстрани проблема, направете справка с раздел „14. Решаване на проблеми“, за да се определи причината за проблема.

LOW HIGH

10. ПОЛЕЗНИ СЪВЕТИ И ТРИКОВЕ

10.1. Предварително загряване на уреда

Предварителното загряване на уреда гарантира, че скарата е достатъчно гореща, когато решите да поставите храна върху нея.

Направете следното:

1. Запалете горелките и настройте копчетата за управление на HIGH (висока степен).
2. Затворете капака и оставете уреда да изгори за десет минути.
3. След десет минути отворете капака и поставете храната върху скарата.
4. Ако искате по-малко топлина, настройте копчетата за управление на по-ниска степен на нагряване.

10.2. Предотвратяване на залепването на храната

За да предотвратите залепването на храната върху скарата:

• Намажете леко храната с четка с масло, преди да я поставите върху скарата. Можете също така да намажете скарата с масло.
• Предварително загрейте уреда. Колкото по-гореща е скарата, когато поставяте храната върху нея, толкова по-малък е шансът храната да залепне.
• Не обръщайте храната твърде бързо. Първо позволете да се загрее напълно.

10.3. Печене директно и индиректно върху скарата

Можете да печете на скара директно или индиректно в зависимост от вида на храната, която искате да приготвите, и начина, по който искате да направите това:

Метод Описание Употреба
Директно Поставете хранатанепосредствено надзапалена горелка,изберете силнастепен на нагряванечрез копчето зауправление нагорелката и оставетекапака отворен.		Запечатванена месо изеленчуци
Метод Описание Употреба
Индиректно	Поставете хранатадо запалена горелка,изберете средна/слаба степенна нагряванечрез копчето зауправление изатворете капака.	Сваретепредварителномесото илидопълнителнозапечатайтемесото.

Ако печете на скара със затворен капак, трябва да следите

термометъра върху капака, за да сте сигурни, че уредът не се нагрява твърде много.

Вижте раздел „10.5 Проверка на температурата“.

10.4. Скара със затворен капак

Има редица предимства при печенето със затворен капак.

• Температурата на печенето ще бъде по-висока и ще остане по-постоянна.
• Храната ще трябва да се пече по-малко време и ще остане по-сочна.
• Ще има по-малко пламъци и консумацията на газ ще бъде по-ниска.

Ако печете на скара със затворен капак, трябва да следите

термометъра върху капака, за да сте сигурни, че уредът не се нагрява твърде много.

Вижте раздел „10.5 Проверка на температурата“.

10.5. Проверка на температурата

Уредът е оборудван с мощни горелки, което означава, че ще можете бързо да ги загреете и можете да поддържате постоянна температура. Ако обаче печете на скара със затворен капак,

ще трябва да се уверите, че уредът не се нагрява твърде много.

Трябва редовно да проверявате термометъра върху капака и да имате предвид следните насоки:

• Нормалната работна температура е около 210°C. Ако температурата е по-висока, съществува риск от капене и запалване на наслоената мазнина.
• Температурата не трябва да надвишава 300°C за повече от пет минути. Ако това се случа, съществува риск уредът да се повреди и да се деформира.

Ако уредът се нагорещи твърде много, оставете го да се охлади, като отворите капака, и изберете по-ниска степен на нагряване за горелките.

10.6. Използване на зоните на нагряване

След като всички горелки бъдат запалени, капаците на горелката разпределят топлината възможно най-равномерно върху скарата. Въпреки че нагряването е възможно най-равномерно, някои зони ще бъдат по-топли от други. Можете да използвате тези зони на нагряване за перфектно приготвяне на скара:

Зона Топло Използване за...

За Топло	Печене на крехки храни на скара (скариди, риба и др.)
Средно	По-топло	Подготовка на храни, които трябва да се готвят по-дълго (колбаси, пиле и др.)
Задна страна	Най-топло	Запечатване на месо и зеленчуци

Можете също да създадете зони на нагряване, като променяте

мощността на горелките. Можете например да настроите горелка на по-ниско ниво и да използвате зоната над горелката за крехки храни

или храни, които трябва да се готвят по-дълго.

10.7. Предотвратяване на внезапно пламване

При печене на скара може да се появят внезапни пламъци.

Това е нормално явление. Въпреки това силните внезапни пламъци повишават температурата на уреда и може да се запали натрупаната мазнина.

Предотвратяване на внезапното пламване

• Уверете се, че съдът е чист, преди да започнете да печете върху скарата. Вижте раздел „11.2 Почистване на съда“.
• Редовно проверявайте дали отворът за изтичане на мазнини е чист и/или дали чекмеджето за мазнини не се е напълнило.
• Когато печете върху скарата, изрежете излишната мазнина от месото, затворете капака и поставете горелките на средна или слаба степен на нагряване.

11. ПОДДРЪЖКА НА УРЕДА

11.1. Почистване на скарата

Препоръчваме почистване на скарата след всяко използване с аксесоар на Barbecook.

Можете също да почистите скарата с неагресивен почистващ препарат или натриев бикарбонат. Никога

не използвайте почистващи средства за фурна, за да почистите скарата.

11.2. Почистване на съда

Препоръчваме да почиствате купата след всяка употреба с аксесоар на Barbecook, метална гъба и абразивен почистващ препарат. Използвайте ги по същия начин, както за скарата.

Не използвайте остри предмети и не удряйте уреда върху твърди повърхности.

Избягвайте контакт със студени течности, докато уредът е все още горещ.

11.3. Почистване на горелките и тръбите на Вентури

11.3.1. Защо да почиствате горелките и тръбите на Вентури?

Паяците и насекомите може да направят мрежи и гнезда в

горелките и тръбите на Вентури, които да възпрепятстват подаването на газ

към горелките. Последица:

- Не можете да запалите горелките. Ако успеете да запалите горелките, те ще произведат само опушен, жълт пламък.

Газът може да се възпламени извън нивото но тръбите на Вентури

чрез копчетата за управление. Тези пламъци са известни като обратни удари на пламъка и може да причинят

сериозни наранявания и материали щети.

Повредата в резултат на блокирани горелки и тръби на Вентури се счита за лоша поддръжка и не се покрива от гаранцията.

11.3.2. Кога да почиствате горелките и тръбите на Вентури?

Почиствайте горелките и тръбите на Вентури на уреда, както

следва:

• Преди първа употреба или след продължителен период без употреба.
• Поне два пъти годишно, веднъж в началото на сезона.

11.3.3. Почистване на горелките и тръбите на Вентури

1. Извадете горелките от уреда, както е показано на фигурите. Ако забележите, че горелката е повредена, трябва да я смените.

1. Почистете горелките и тръбите на Вентури с малка четка или приготвено от Вас самите приспособление за почистване на тръби (отворен кламер, четка за тръби и др.).

2. Върнете горелките на място. Уверете се, че тръбите на Вентури са разположени над отворите на газовите клапани.

11.4. Поддържане на части от емайл, неръждаема стомана и с прахово покритие

Уредът се състои от части от емайл, неръждаема стомана и такива с прахово покритие. Всеки материал трябва да се поддържа по различен начин:

Материал Как се поддържа този материал
Емайл • Не използвайте остри предмети и не удряйте уреда върхутвърди повърхности.Избягвайте контакт със студени течности, докато уредът е все още горещ.Можете да използвате метални гъби и абразивни почистващи продукти.
Неръждаема стомана	Не използвайте агресивни, абразивни или метални почистващи препарати.Използвайте неагресивни почистващи препарати и ги оставете да действат върху стоманата.Използвайте мека гъба или плат.След почистване изплакнете уреда старателно и го оставете да изсъхне напълно, преди да го приберете за съхранение.
Прахово боядисани	Не използвайте остри предмети. Използвайте неагресивни почистващи продукти и мека гъба или плат.След почистване изплакнете уреда старателно и го оставете да изсъхне напълно, преди да го приберете за съхранение.

За да предотвратите образуването на ръжда върху части от неръждаема стомана, най-добре е да избягвате контакт с хлор,

сол и желязо.

Щети, причинени в резултат на неспазване на тези инструкции,

се считат за лоша поддръжка и не се покриват от гаранцията.

Ще намерите списък на частите, от които се състои уредът Ви, на

чертежа в разгънат вид на уреда (втора част на ръководството). Този списък съдържа символ за обозначаване на

материала на всяка част, за да можете да проверите как трябва да се поддържа определена част. Списъкът с части използва следните символи:

Символ Материал
●	Емайл
■	Неръждаема стомана
★	Прахово боядисани

11.5. Съхраняване на уреда

Ако не възнамерявате да използвате уреда за продължителен

период от време, съхранявайте го на сухо място.

Преди да приберете за съхранение устройството:

• Изключете газовата бутилка. Никога не съхранявайте уреда на закрито (дори в гараж или навес), ако все още е свързан с газовата бутилка.
• Почистете горелките и скарите, натъркайте ги с масло и ги увийте в хартия.
• Покрийте уреда си с капак на Barbecook. Регистрирайте уреда си на адрес: www.barbecook.com, за да разберете кое покритие ви трябва. Съхранение на газови бутилки

Тези инструкции се отнасят както за празни, така и за пълни

газови бутилки.

• Винаги съхранявайте газовите бутилки извън дома в добре проветриво пространство. Уверете се, че бутилките не са изложени на високи температури или на пряка слънчева светлина.
• Никога не съхранявайте газова бутилка там, където може да стане прекалено топло (например в кола, на лодка и т.н.).
• Никога не съхранявайте своята бутилка за газ или резервна бутилка за газ в шкафа на Вашия уред.
• Никога не съхранявайте резервната си бутилка за газ в близост до газов уред, който се използва.
• Винаги съхранявайте газовите бутилки извън обсега на деца.
• Винаги съхранявайте и транспортирайте бутилки за газ в изправено положение.

11.6. Поръчка на резервни части

Частите, които са изложени на огън или силно нагряване, все пак ще трябва да бъдат подменени.

Как да поръчате резервни части:

1. Намерете референтния номер на частта, от която се нуждаете. Има списък с всички референтни номера на чертежите в разгънат вид във втората част на това ръководство и на www.barbecook.com.

Ако сте регистрирали своя уред онлайн, правилният списък автоматично ще се появи в акаунта Ви в MyBarbecook. Можете също да поръчате резервни части чрез акаунта си.

1. Поръчайте резервната част чрез www.barbecook.com или от предпочитания пункт за продажба. Части с гаранция може да бъдат поръчани само от Вашия пункт за продажба.

12. ГАРАНЦИЯ

12.1. Какво включва гарантията

Вашият уред има две години гаранция, считано от

датата на покупката. Тази гаранция покрива всички производствени дефекти, при условие че:

• Вие сте използвали, сглобили и поддържали уреда си в съответствие с инструкциите в настоящото ръководство. Повредите в резултат на неправилна употреба, неправилен монтаж или неправилна поддръжка не се считат за производствен дефект.
• Можете да представите разписката и уникалния сериен номер на Вашия уред. Този сериен номер се състои от 16 цифри. Ще намерите този номер:
• На корицата на това ръководство.

• Върху опаковката на уреда.

- От вътрешната страна на долния преден панел.

• Гаранцията се отнася само за лична употреба.
- Отделът по качеството на Barbecook ще потвърди, че частите са дефектни и че дефектите са се проявили при нормална употреба, правилен монтаж и правилна поддръжка.

Ако едно от тези условия не е изпълнено, гаранцията не покрива уреда Ви. Гаранцията е ограничена до ремонт или подмяна на дефектни части.

12.2. Какво не се включва

Следните повреди и дефекти не са покрити от гаранцията:

• Нормално износване (ръжда, деформация, обезцветяване и др.) на части, които са директно изложени на огън или силно нагряване. Тези части ще трябва да се сменят периодично.
• Визуални нередности, които са присъщи на производствения процес. Тези нередности не се считат за производствени дефекти.
• Всички повреди, причинени от неподходяща поддръжка, неправилно съхранение, неправилен монтаж или видоизменения на фабричните части.
• Всички повреди, причинени от неправилна употреба на уреда (неизползването му съгласно инструкциите в това ръководство, използването му за търговски цели и т.н.).
• Всички последващи щети, причинени от небрежно или несъответстващо на изискванията използване на уреда.
• Ръжда или обезцветяване в резултат на външни фактори, използване на агресивни почистващи продукти, излагане на въздействие на хлор и т.н. Тази повреда не се счита за производствен дефект.

Типовият етикет носи цялата техническа информация за уреда. Ще намерите този номер:

• Във втората част на това ръководство.
- От вътрешната страна на долния преден панел.

13.2. Диаметри на инжекторите

Проблем Потенциални причини Решения
Недостатъчно нагряване • Захранването с газ не е отворено• Тръби на Вентури, които не са разположени над отворите на газовите клапани• Отворите на горелката са блокирани• Газовата бутилка е (почти) празна• Регулаторът на налягането не е свързан правилно с бутилката и/или маркуча		Отворено подаване на газПоставете тръбите на Вентури над отворите на газовите клапаниПочистете отворите на горелката или сменете горелкитеСменете газовата бутилкаСвържете отново регулатора на налягането с бутилката и/или маркуча
Твърде горещо и/или внезапни пламъци	Храната е твърде мазнаОтворите за изтичане на мазнини са блокирани,мазнини в съда и/или върху горелкитеТвърде висока температура	Изрежете излишната мазнина или изберете по-ниска степен на нагряване за горелкитеПочистете отвора за източване на мазнини, съда и горелкитеИзберете по-ниска степен на нагряване за горелките и/или печете храна индиректно на скара
Проблем Потенциални причини Решения
Топлината не се разпределя равномерно върху повърхността на скарата	Нормално е да има известна разлика в нагряването, вижте раздели „1.7 Ефективно използване на нагряването“ и „10.6 Използване на зоните на нагряване“. Потенциални причини за значителни разлики в нагряването:Уредът не е предварително загрят	Загрейте предварително уреда.
Жълти пламъци • Горелките или тръбите на Вентури са блокирани• Сол върху горелките• Уред, свързан с бутан		Почистете горелките и тръбите на ВентуриПочистете горелкитеСвържете уреда с пропан и използвайте подходящ регулатор на налягането
Непълен пламък • Горелката е блокирана, пробита или корозирала		Почистете или сменете горелката
Обратни удари на пламъка (пламъци извън тръбите на Вентури/при копчетата за управление)	Горелките или тръбите на Вентури са блокирани	Затворете подаването на газ и поставете горелките в изключено положение.Оставете уреда да се охлади.Почистете горелките и тръбите на Вентури.
Пламъците са над ръба на съда	ВятърГазовата бутилка е (почти) празнаМазнини в съда и/или върху горелките	Завъртете задната част на уреда към вятъраСменете газовата бутилкаПочистете съда и горелките
Бръмчене на регулатора на налягането	Топло времеНова (пълна) газова бутилка	Без опасност или повреда. Спира автоматично след кратък период от време.
Горелката свири, когато е настроена на LOW (ниска степен)	Газовият инжектор, тръбата на Вентури и/или горелката са замърсени	Почистете газовия инжектор, тръбата на Вентури и горелката
Запалването на горелката не е успешно(както със запалка, така и с кибрит)	Горелката или тръбата на Вентури са блокираниЛипсва подаване на газ	Почистете горелката и тръбата на ВентуриОтворете подаването на газ и натиснете предпазния бутон на регулатора на налягането (не е на разположение при всички регулатори)
Запалването на горелките е неуспешно със запалка	Не е поставена батерия или батерията е поставена неправилноСредната горелка не е запалена първаКабелът на запалката не е свързан правилноЕлектродът е повреденНеправилно заземяванеДефектна запалка	Поставете отново/поставете батерия с правилна полярностПърво запалете средната горелкаПроверете всички връзки на запалката и свържете отновоСменете електродаПроверете електродите, горелките и запалката и ги монтирайте отновоСменете запалката
Няма искри или звук при натискане на запалката	Не е поставена батерия или батерията е поставена неправилноБатерията е изтощенаБутонът за запалване не е монтиран правилноДефектен генератор на искри	Поставете отново/поставете батерия с правилна полярностПодменете батериятаПоставете отново бутона за запалванеСменете генератор на искри
Само звук (без искри) при натискане на запалката	Неправилно заземяванеГорелката и електродът са твърде отдалечени	Свържете отново генератора на искри иелектродитеОгънете леко електрода, за да гопреместите по-близо до горелката
Виждат се искри, които не достигат горелките	Дефектно окабеляване Сменете окабеляването
Искрите са видими, но не на всички електроди и/или неса достатъчно мощни	Неправилно заземяванеБатерията (почти) е изтощенаМокри или дефектни електроди	Свържете отново генератора на искри иелектродитеПодменете батериятаИзсушете електродите с кухненска хартия или ги подменете

HU – HASZNÁLATI ÚTMUTATÓ

Символ	Материал
●	Емайл
■	Неръждаема стомана
★	Прахово покритие

[SL]

Simbol Material
●	Emajl
■	Nerjaveče jeklo
★	S praškastim premazom

[HR]

Simbol Materijal
●	Emajl
■	Nehrdajući čelik
★	Obojen elektrostatskom bojom u prahu

SPRING 3112BC-GAS-2002
1 BC-SPA-8248		●
2 BC-SPA-8249
3 BC-SPA-8250
4 BC-SPA-8251		■
5 BC-SPA-9165
6 BC-SPA-9074
7 BC-SPA-8252		●
8 BC-SPA-8184		■
9 BC-SPA-8493
10 BC-SPA-8185		■
11 BC-SPA-9105		●
12 BC-SPA-8182		●
13 BC-SPA-8181		▲
14 BC-SPA-8186
15 BC-SPA-8253		★
16 BC-SPA-8254
18 BC-SPA-8194
19 BC-SPA-9601
20 BC-SPA-9386

SPRING 3112BC-GAS-2002
21 BC	-SPA-9387
22 BC	-SPA-9398
23 BC	-SPA-9399
24 BC	-SPA-8259	★
25 BC	-SPA-8260	★
26 BC	-SPA-8261	★
27 BC	-SPA-8262	★
28 BC	-SPA-8263	★
29 BC	-SPA-8264	■
30 BC	-SPA-8265	★
31 BC	-SPA-8255
32 BC	-SPA-9613
33 BC	-SPA-8213
34 BC	-SPA-9812
35 BC	-SPA-8257	★
36 BC	-SPA-8210	■
37 BC	-SPA-8512	★
38 BC	-SPA-9591	★
39 BC	-SPA-8266
