BBUM12340X - Sporák BEKO - Bezplatný návod na obsluhu

Značka	Beko
Model	BBUM12340X
Typ produktu	Vstavaný sporák (varná doska + rúra)
Typ varnej dosky	Vitrokeramická
Počet varných zón	4
Typ rúry	Elektrická rúra
Objem rúry	65 L
Elektrické napájanie	230 V / 50 Hz
Celkový výkon	~10 kW
Rozmery (Š x H x V)	60 x 60 x 85 cm
Čistá hmotnosť	45 kg
Materiál dosky	Keramické sklo
Dvierka rúry	Studené sklo
Čistenie	Manuálne čistenie, smaltované povrchy
Bezpečnosť	Integrované vetranie, automatické vypnutie pri prehriatí
Funkcie rúry	Teplovzdušný ohrev, spodný ohrev, gril, vnútorné osvetlenie
Index opraviteľnosti	7.5/10
Dostupnosť náhradných dielov	Hlavné diely dostupné 10 rokov
Záruka	2 roky

Často kladené otázky - BBUM12340X BEKO

Aký typ elektrického pripojenia je potrebný pre sporák Beko BBUM12340X?

Spotrebič vyžaduje jednofázové napájanie 230 V 50 Hz s uzemnením. Napájací kábel musí pripojiť kvalifikovaný elektrikár podľa schém uvedených v návode.

Ako nainštalovať sporák do pracovnej dosky?

Vyrežte otvor podľa uvedených rozmerov (obrázok 2-3), umiestnite tesniaci pás na varnú dosku, upevnite montážne pružiny, potom vložte dosku do pracovnej dosky. Rúra sa potom zasunie do skrinky a upevní sa skrutkami.

Aká bezpečnostná vzdialenosť musí byť dodržaná medzi sporákom a nábytkom?

Zabezpečte aspoň 750 mm medzi varnou doskou a hornou skrinkou (alebo 650 mm ak je nainštalovaná digestor). Minimálna bočná vzdialenosť musí byť rovná šírke dosky. Vyžaduje sa zadné vetranie aspoň 15 mm.

Ako pripojiť varnú dosku k rúre?

Pre vitrokeramickú dosku zapojte zástrčku dosky do príslušnej zásuvky rúry, potom upevnite uzemňovací kábel priloženou skrutkou. Pre indukčnú dosku je potrebné pripojiť dve zásuvky.

Je sporák kompatibilný so všetkými typmi hrncov?

Pre vitrokeramickú dosku používajte hrnce s plochým a hladkým dnom. Vyhnite sa drsným alebo medeným dnom, ktoré by mohli poškriabať povrch.

Ako čistiť vitrokeramickú varnú dosku?

Použite špeciálnu škrabku na pripálené zvyšky a čistič na vitrokeramiku. Nepoužívajte abrazívny prášok alebo drôtenku. Čistite až po vychladnutí.

Čo robiť, ak rúra nehreje?

Najprv skontrolujte elektrické napájanie a istič. Uistite sa, že je správne zvolený režim varenia. Ak problém pretrváva, kontaktujte autorizovaný technický servis.

Je možné používať sporák bez dvierok rúry?

Nie, dvierka rúry musia byť počas varenia vždy zatvorené, aby sa zaistila bezpečnosť a správne fungovanie. Používanie bez dvierok vedie k riziku popálenín a porúch.

Ako aktivovať detskú poistku?

Návod neuvádza špecifickú detskú poistku. Z bezpečnostných dôvodov nikdy nenechávajte deti bez dozoru v blízkosti spotrebiča.

Kde nájsť náhradné diely pre tento model?

Hlavné náhradné diely (odporové telesá, sklá, gombíky) sú k dispozícii u autorizovaných predajcov Beko. Pri objednávaní použite číslo modelu BBUM12340X.

NÁVOD NA OBSLUHU BBUM12340X BEKO

• Výrobok musí byť nainštalovaný kvalifikovanou osobou v súlade s platnými predpismi. Výrobca nenesie zodpovednosť za škody, ktoré môžu vzniknúť pri procesoch vykonávaných neoprávnenými osobami.
• Za prípravu umiestnenia a elektrickej inštalácie produktu zodpovedá výrobca.
• Výrobok musí byť nainštalovaný v súlade so všetkými miestnymi elektrickými predpismi.
• Pred inštaláciou produktu z neho odstráňte všetky materiály a dokumenty a vizuálne skontrolujte, či výrobok nemá nejaké chyby. Ak má, neinštalujte ho.

- Uistite sa, že používatel' po inštalácii nemôže príst do kontaktu s elektrickými pripojeniami.

- Výrobok je ťažký, na jeho prenos bud’te aspoň dvaja.

- Dvierka a/alebo kl'učky sa nesmú používať na zdvíhanie alebo premiestňovanie spotrebiča. Používajte zdvíhacie priestory na oboch stranách výrobku. Počas prepravy a inštalácie vždy noste ochranné rukavice.

- Pred inštaláciou odpojte elektrické pripojenia v oblasti, kde sa má nainštalovať.

- Povrchy nábytku, v ktorom sa má rúra inštalovať, musia byť odolné voči teplu (minimálne 100 °C).

- Pred inštaláciou spotrebiča sa uistite, či je nábytok v rovnej a vodorovnej polohe a či je upevnený.

- Neinštalujte izolačné pásy do interiéru nábytku, v ktorom sa má rúra inštalovat.

- Aby sa zabránilo prehriatiu, spotrebič nesmie byť inštalovaný za dekoratívne dvere.

- Rozmery uvedené v inštalačných schémach sú v mm.

Príprava nábytku, do ktorého sa má spotrebič nainštalovat' (Obrázky 2-3-4)

• Spotrebič je určený na inštaláciu do komerčne dostupných pracovných dosiek. Medzi spotrebičom a stenami kuchyne a nábytkom musí byť dodržaná bezpečná vzdialenosť. (Obrázok 2-3)
• Medzera v mieste, kde sa má spotrebič umiestniť na pracovnú dosku, sa vyreže podľa rozmerov uvedených na obrázku 2-3.
• Ak na spotrebiči nie je digestor, medzi povrchom varnej dosky a nábytkom ponechajte vzdialenost 750 mm.
• Ak je nad spotrebičom namontovaný kryt/digestor, zabezpečte vzdialenost' pre inštalačnú výšku, ako je uvedené v návode na použitie krytu/digestora.
• ** Minimálna vzdialenost' medzi skrinkami sa musí rovnat' šírke varnej dosky.
• Na zabezpečenie potrebného vetrania v zadnej časti kuchynského nábytku by sa mali vytvorit' otvory s rozmermi znázornenými na obrázku 2.
• Elektrické pripojenie musí byť v oblasti A na obrázku 2 alebo mimo miesta inštalácie.
• Hrúbka pracovnej dosky musí byť najmenej 28 mm. (Obrázok 4a)

Vetranie

• Vetranie priamo ovplyvňuje ohrievací výkon spotrebiča. Aj ked' pri prvých kontrolách nezistíte žiadny problém, môžu sa vyskytnúť obavy zákazníkov z dôvodu straty výkonu pri dlhodobom varení, ak nie je zabezpečená správna vetracia medzera.
• Medzi spodným povrchom varnej dosky a hornou stenou rúry (obrázok 4b) sa musí dodržať minimálna vzdialenost' 15 mm, aby sa zabezpečilo dostatočné vetranie. Ďalej musí byť v spodnej časti krytu nábytku, kde je umiestnená rúra, ponechaný prierez s rozmermi 35 x 500 mm. (Obrázok 2)

Inštalácia spotrebiča

Pripojenie spotrebiča k elektrickému napájaniu

- Výrobok pripájajte iba k uzemnenej zásuvke/káblu s napätím a ochranou, ako je uvedené v časti „Technické údaje“. Pri používaní výrobku s transformátorom alebo bez neho nechajte uzemňovaciu inštaláciu

vykonať kvalifikovaným elektrikárom. Naša spoločnosť nezodpovedá za žiadne problémy, ktoré vzniknú v dôsledku toho, že výrobok nie je uzemnený v súlade s miestnymi predpismi.

• Pred začatím akýchkol'vek prác na elektroinštalácii výrobok odpojte od sietového napájania. Nebezpečenstvo úrazu elektrickým prúdom!
• Výrobok musí pripojit' k sietovému napájaniu iba oprávnená a kvalifikovaná osoba. Záručná doba výrobku začína až po správnej inštalácii. Výrobca nenesie zodpovednosť za škody, ktoré môžu vzniknút pri procesoch vykonávaných neoprávnenými osobami.
• Spotrebič musí byť nainštalovaný tak, aby ho bolo možné úplne odpojit' od sietového napájania. Odpojenie musí byť zabezpečené spínačom zabudovaným do pevnej elektrickej inštalácie podľa stavebných predpisov.
• Zadný povrch rúry na pečenie a spodný povrch varnej dosky sa pri používaní zahrievajú. Dbajte na to, aby elektrické vedenia neprišli do kontaktu so zadným povrchom, inak by sa mohli poškodiť.
• Pripojovací kábel nesmie byť upnutý, ohnutý alebo uviaznutý, ani príst do styku s horúcimi časťami prístroja. Môže dôjst’ k skratu a vznieteniu spotrebiča v dôsledku roztavenia kábla. Ak je napájací kábel poškodený, musí byť vymenený kvalifikovaným elektrikárom. V opačnom prípade hrozí riziko zásahu elektrickým prúdom, skrat alebo požiar!
• Zástrčka napájacieho kábla musí byť po inštalácii ľahko prístupná (nie však nad varnou doskou).
• Pri zapojovaní musíte dodržiavať národné/miestne elektrické predpisy a používať zásuvku/kábel a zástrčku vhodnú pre dané spotrebiče. Ak limity napájania produktu presahujú prúdovú kapacitu zástrčky a zásuvky, musíte produkt pripojiť priamo k pevnej elektrickej inštalácii bez použitia zástrčky a zásuvky.
• Uistite sa, že menovitý prúd poistky je kompatibilný s výrobkom.
• Pripojenie musí byť v súlade s národnými predpismi.
• Údaje o sietovom napájaní musia zodpovedať údajom uvedeným na typovom štítku výrobkov. Na spodnej časti varnej dosky môžete vidieť typový štítok

varnej dosky a po otvorení dvierok rúry sa môžete vidieť typový štítok rúry.

• Napájací kábel vášho výrobku musí zodpovedať hodnotám v tabul’ke „Technické údaje“.
• Ak bude produkt pripojený priamo k napájaciemu zdroju: Ak nie je možné odpojit všetky póly napájacieho napätia, musí byť pripojená odpojovacia jednotka s kontaktnou vzdialenostou minimálne 3 mm (poistky, bezpečnostné spínače, stýkače) a všetky póly tejto odpojovacej jednotky musia byť v blízkosti (nie však vyššie) produkt v súlade so smernicami IEE. Nedodržanie tohto pokynu môže spôsobit prevádzkové problémy a stratit platnosť záruky výrobku.
• Odporúča sa dodatočná ochrana pomocou ističa zvyškového prúdu.

- Pripojte kábel produktu na napájanie podľa pokynov uvedených nižšie:

Napájací kábel, definovaný v technickej tabul'ke domov, sa musí pripojiť k produktu podľa pokynov. Napájací kábel nesmie byť z bezpečnostných dôvodov dlhší ako 2 m.

• Otvorte kryt svorkovnice pomocou skrutkovača.
• Zasuňte napájací kábel cez káblovú svorku pod svorku a pripevnite ju k telu pomocou integrovanej skrutky na kábli.

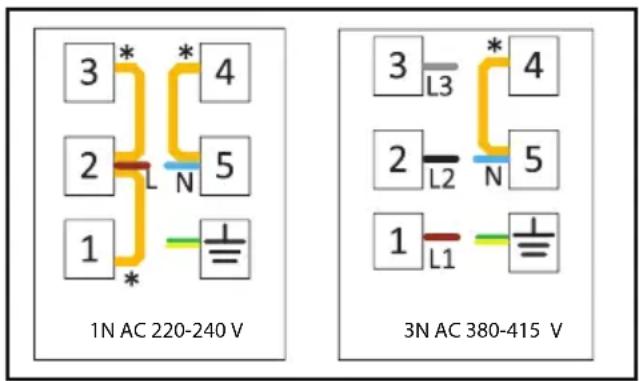

• Pripojte kable podľa dodanej schémy.

1N AC 220-240 V 3 * 4 2 L N 5 1 * 3 L3 * 4 2 L2 N 5 1 L1 +

*Medené premostenie

• Hnedá/čierna = L (fáza)
• Modrá = N (neutrálna)
• Zelený/žltý vodič = (E) (Uzemnenie)

Prevencia pred možným rizikom požiaru!;

• Uistite sa, že sú všetky elektrické spoje bezpečné a pevné, aby ste predišli riziku vzniku elektrického oblúka.
• Nepoužívajte poškodené alebo predlžovacie káble.
• Zaistite, aby k miestu elektrického pripojenia nemohla preniknút' kvapalina alebo vlhkost'.

Umiestnenie a zaistenie varnej dosky (obrázky 5-6-7-8)

• Po príprave miesta na inštaláciu spotrebiča otočte varnú dosku hore dnom a položte ju na rovný povrch.
• Na varnú dosku pripevnite tesnenie dodané so spotrebičom tak, aby bolo 1 – 2

mm vo vnútri vonkajšej hrany skla, ako je znázornené na obrázku 5. Dbajte na to, aby medzi obidvoma koncami a medzi sklom a tesnením nezostala medzera.

• Zaskrutkujte a zaistite inštalačné pružiny dodané so spotrebičom tak, že ich zasuniete do ich lôžka na spodnom kryte varnej dosky, ako je znázornené na obrázku 6. (Tieto pružiny môžu byť v niektorých modeloch pripevnené k spotrebiču už z výroby.)
• Varnú dosku opät otočte, zarovnajte ho s pracovnou doskou a potom ho položte na pracovnú dosku. Varná doska sa umiestni na pracovnú dosku vďaka pružinám a dá sa l’ahko zaistit.
• Pri umiestňovaní varnej dosky na pracovnú dosku sa uistite, že varná doska a pracovná doska sú rovnobežné. Ak nie sú rovnobežné, pripojte d'alšie inštalačné svorky dodané so spotrebičom, ako je znázornené na obrázku 8. Obrázok 8 zobrazuje možné umiestnenia svoriek. (Miesta, kde je možné pripevnit svorky, sa môžu lišiť v závislosti od modelu produktu. Môžete sa pripojiť podľa montážnych otvorov na vašej varnej doske.) Zaistite rovnobežnosť pripojením svoriek na príslušné miesta. Typ a množstvo svoriek dodávaných s produktom sa môže lišiť v závislosti od modelu produktu.

Vytvorenie spojenia varnej dosky s rúrou a umiestnenie a upevnenie rúry (Obrázok 9a-9b-10)

•Pripojte rúru k elektrickej sieti.
- Zasuňte rúru na pečenie s najmenej dvoma osobami do skrinky až do polovice.
- Ak je vaša varná doska izoterapeutická:

Varná doska má zásuvku a uzemňovací kábel na pripojenie k rúre. Ako je znázornené na obrázku 9a, pripojte zásuvku k jej slotu na rúre tak, aby sa farby zhodovali. Uzemňovací kábel pripevnite pomocou skrutky znázomenej na obrázku 9a.

- Ak je váš typ varnej dosky indukčný:

•Rúru vložte úplne do skrinky.
- Rúru pripevnite k nábytku pomocou dodaných skrutiek. (Obrázok 10)

- Na konci inštalácie skontrolujte, či sú skrutky správne utiahnuté a či je produkt pevne pripevnený. Ak rúra nie je nainštalovaná v súlade s pokynmi a skrutky nie sú správne utiahnuté, existuje riziko prevrátenia počas používania.

Záverečná kontrola

• Po inštalácii zapnite napájanie.
• Prečítajte si užívatelškú príručku pre prvé použitie spotrebičov.
• Skontrolujte funkcie spotrebičov.

• Odpojte spotrebiče od zdroja napájania.
• Odskrutkujte upevňovacie skrutky rúry na pečenie. v
• Rúru s najmenej dvoma osobami vytiahnite zo skrinky do polovice.
• Odpojte rúru a varnú dosku.
  • Rúru úplne vytiahnite.
• Ak je varná doska zaistená d'alšími svorkami, najskôr ich odskrutkujte.
• Varnú dosku vyberte zatlačením smerom nahor od spodnej časti dosky.
