РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BBUM12340X BEKO

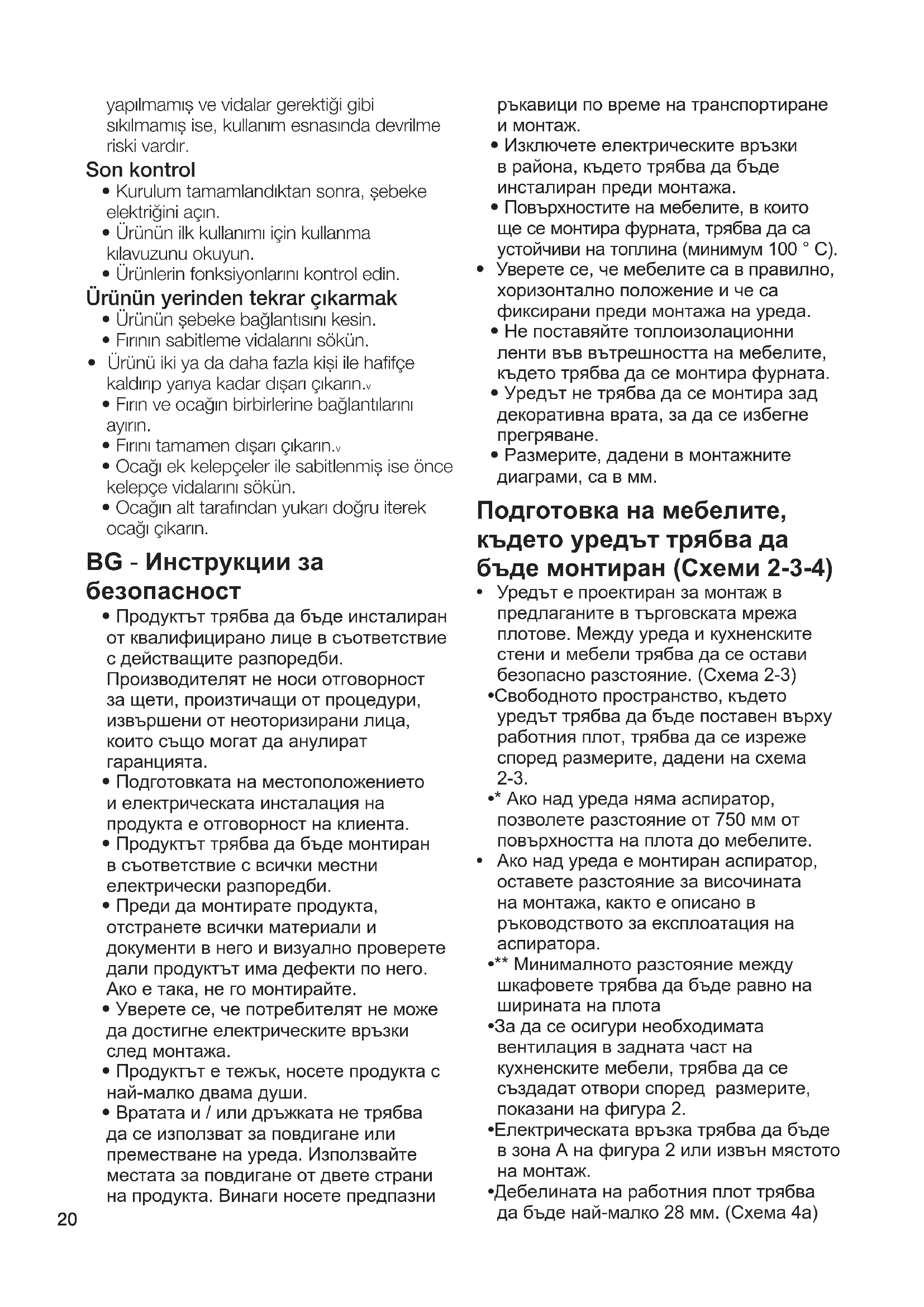

• Продуктът трябва да бъде инсталиран от квалифицирано лице в съответствие с действащите разпоредби.
  Производителят не носи отговорност за щети, произтичащи от процедури, извършени от неоторизирани лица, които също могат да анулират гаранцията.
• Подготовката на местоположението и електрическата инсталация на продукта е отговорност на клиента.
• Продуктът трябва да бъде монтиран в съответствие с всички местни електрически разпоредби.
• Преди да монтирате продукта, отстранете всички материали и документи в него и визуално проверете дали продуктът има дефекти по него. Ако е така, не го монтирайте.
• Уверете се, че потребителят не може да достигне електрическите връзки след монтажа.
• Продуктът е тежък, носете продукта с най-малко двама души.
• Вратата и / или дръжката не трябва да се използват за повдигане или преместване на уреда. Използвайте местата за повдигане от двете страни на продукта. Винаги носете предпазни

ръкавици по време на транспортиране и монтаж.

• Изключете електрическите връзки в района, където трябва да бъде инсталиран преди монтажа.
• Повърхностите на мебелите, в които ще се монтира фурната, трябва да са устойчиви на топлина (минимум 100 °C).
• Уверете се, че мебелите са в правилно, хоризонтално положение и че са фиксирани преди монтажа на уреда.
• Не поставяйте топлоизолационни ленти във вътрешността на мебелите, където трябва да се монтира фурната.
• Уредът не трябва да се монтира зад декоративна врата, за да се избегне прегряване.
• Размерите, дадени в монтажните диаграми, са в мм.

Подготовка на мебелите, където уредът трябва да бъде монтиран (Схеми 2-3-4)

• Уредът е проектиран за монтаж в предлаганите в търговската мрежа плотове. Между уреда и кухненските стени и мебели трябва да се остави безопасно разстояние. (Схема 2-3)
  -Свободното пространство, където уредът трябва да бъде поставен върху работния плот, трябва да се изреже според размерите, дадени на схема 2-3.
  •* Ако над уреда няма аспиратор, позволете разстояние от 750 мм от повърхността на плота до мебелите.
• Ако над уреда е монтиран аспиратор, оставете разстояние за височината на монтажа, както е описано в ръководството за експлоатация на аспиратора.
  -** Минималното разстояние между шкафовете трябва да бъде равно на ширината на плота
  •За да се осигури необходимата вентилация в задната част на кухненските мебели, трябва да се създадат отвори според размерите, показани на фигура 2.
  -Електрическата връзка трябва да бъде в зона А на фигура 2 или извън мястото на монтаж.
  •Дебелината на работния плот трябва да бъде най-малко 28 мм. (Схема 4а)

Вентилация

- Вентиляцията влияе пряко на отоплителните характеристики на уреда. Дори и да не бъде открит проблем при първите проверки, може да възникнат опасения на клиентите поради загуби в производителността при готвене за по-дълги периоди, когато не са осигурени правилни свободни пространства за вентиляция.

- Между долната повърхност на готварската печка и горната стена на фурната се допуска минимално разстояние от 15 мм (Схема 4b), за да се осигури подходяща вентилация. Освен това в дъното на корпуса на мебелите, където е поставена фурната, трябва да се остави напречно сечение с размерите 35x500 мм. (Схема 2)

Монтаж на уреда

Свързване на уреда с електрозахранването

- Свържете продукта само към заземен контакт / мрежа с напрежение и защита, както е посочено в „Технически спецификации“. Помолете заземяването да бъде направено от квалифициран електротехник, докато използвате продукта с или без трансформатор. Нашата компания не носи отговорност за проблеми, възникнали поради това, че продуктът не е заземен в съответствие с местните разпоредби.

- Преди да започнете работа по електрическата инсталация, изключете продукта от мрежовото захранване. Съществува опасност от токов удар!

- Продуктът трябва да бъде свързан към електрическата мрежа само от упълномощено и квалифицирано лице. Гаранционният срок на продукта започва само след правилна инсталация. Производителят не носи отговорност за щети, произтичащи от процедури, извършени от неоторизирани лица.

- Уредът трябва да бъде монтиран така, че да може да бъде напълно изключен от мрежовото захранване. Разделянето трябва да бъде осигурено чрез превключвател,

вграден в неподвижната електрическа инсталация, в съответствие със строителните разпоредби.

- Задната повърхност на фурната и долната повърхност на котлона се нагряват, когато се използва. Уверете се, че електрическата връзка не влиза в контакт със задната повърхност в противен случай, връзките могат да се повредят.

•Свързващият кабел не трябва да бъде затегнат, огънат или заклещен или да влиза в контакт с горещи части на уредите. Може да предизвикате късо съединение на уредите и да се запалите в резултат на топенето на кабела. Ако захранващият кабел е повреден, трябва да бъде подменен от квалифициран електротехник. В противен случай съществува риск от токов удар, късо съединение или пожар!

- Щепсельт на захранващия кабел трябва да бъде лесно достъпен след инсталирането (но не и над плота).

•Когато окабелявате, трябва да спазвате националните / местните електрически разпоредби и да използвате контакта и щепсела, подходящи за уредите. Ако ограниченията на мощността на продукта надвишават текущата капацитет на изхода / щепсела и контакта, трябва да свържете продукта директно към неподвижната електрическа инсталация, без да използвате щепсела и контакта.

•Уверете се, че класа на предпазителите е съвместим с продукта.

•Свързването трябва да отговаря на националните разпоредби.

- Данните за захранването трябва да съответстват на данните, посочени на етикета на типа продукти. Може да видите етикета на типа на котлона в долната част на котлона и да отворите вратичката на фурната, за да видите етикета на типа на фурната.

- Захранващият кабел на вашия продукт трябва да отговаря на стойностите в таблицата „Технически спецификации“.

- Ако продуктът ще бъде свързан директно към захранването: Ако не е възможно да изключите всички полюси в захранващия блок, трябва да бъде свързан разединителен блок с най-малко 3 mm контактна хлабина (предпазители, линейни предпазни превключватели, контактори) и всички полюси на този разединителен блок трябва да са съседни към (не над) продуктът в съответствие с директивите на IEE. Неспазването на тази инструкция може да причини експлоатационни проблеми и да обезсили гаранцията на продукта.

- Препоръчва се допълнителна защита от прекъсвач на остатъчен ток.

Ако продуктът се произвежда с кабел:

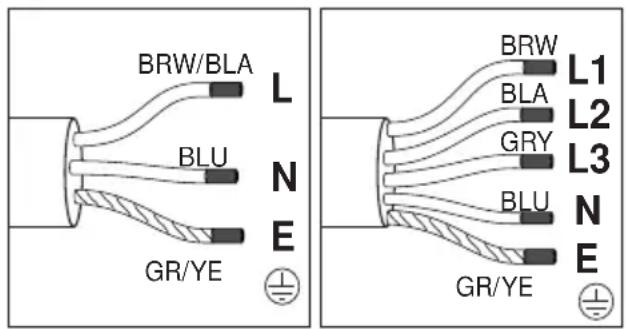

•Свържете кабела на продукта за захранване, както е посочено по-долу: Ако вашият захранващ кабел е тип 3 проводник, за еднофазно свързване:

• (BRW/BLA) Кафяв/Черен = L (Фаза)
• (BLU) Син = N (Неутрален)
• (GR/YE) Зелен / жълт проводник = (E) (Заземяване)

Ако вашият захранващ кабел е тип 5 проводник, за трифазно свързване:

• (BRW) Кафяв = L1 (Фаза)
• (BLA) Черен = L2 (Фаза)
• (GRE) Сив= L3 (Фаза)
• (BLU) Син = N (Неутрален)
• (GR/YE) Зелен / жълт проводник = (E)

(Заземяване)

BRW/BLA L BLU N E GR/YE BRW L1 BLA L2 GRY L3 BLU N E GR/YE

Ако продуктът се произвежда без кабел:

Захранващият кабел, който е определен в техническата таблица на дома, трябва да бъде свързан към продукта, като следвате инструкциите. Захранващият кабел не трябва да е по-дълъг от 2 м поради съображения за безопасност.

• Поставете захранващия кабел през кабелната скоба под терминала и го закрепете към основното тяло с интегрирания винт на компонента за затягане на кабела.
• Свържете кабелите според

3* 4 2 N 5 1 1N AC 220-240 V

3 L3 2 L2 1 L1 * 4 5 N 3N AC 380-415 V

* Меден мост

Ако вашият захранващ кабел е тип 3 проводник, за еднофазно свързване:

• Кафяв / черен = L (фаза)
• Син = N (неутрален)
• Зелен / жълт проводник = (E) ⏻ (Заземяване)

Ако вашият захранващ кабел е тип 5 проводник, за трифазно свързване:

• Кафяв = L1 (Фаза)
• Черен = L2 (Фаза)
• Сив = L3 (Фаза)
• Син = N (неутрален)

• Зелен / жълт проводник = (E) ⏚ (Заземяване)

• След приключване на проводниците, затворете капака на клемния блок.
  •Свържете захранващия кабел, за захранването, като го насочите, така че да не контактува с продукта и да се притисне между продукта и стената.

Предотвратяване на възможен риск от пожар!;

• Уверете се, че всички електрически връзки са надеждни и плътни, за да предотвратите риск от дъга.
• Не използвайте повредени кабели или удължителни кабели.
• Уверете се, че течността или влагата не са достъпни до точката на електрическото свързване.

Поставяне и закрепване на котлона (Схеми 5-6-7-8)

-След като подготвите мястото за инсталиране на уредите, обърнете котлоните с горната част надолу и ги поставете на равна повърхност.

• Поставете уплътнението, доставено с уреда, около котлоните, така че да е на 1-2 мм вътре във външния ръб на стъклото, както е показано на схема 5. Уверете се, че между двата края и между стъклото и уплътнението не остава свободно място.
• Завийте и закрепете монтажните пружини, доставени с уреда, като ги фиксирате на мястото им в долния корпус на котлоните, както е показано на схема 6. (При някои модели тези пружини могат да бъдат закрепени към уреда фабрично.)
  -Завъртете котлоните отново и ги подравнете с плота и след това ги поставете върху плота. Готварската печка трябва да се постави на работния плот благодарение на пружините и трябва да бъде лесно обезопасена.
  •Уверете се, че котлоните и плотът са успоредни, когато поставяте печката на плота. Когато не е паралелно, свържете допълнителните монтажни скоби, доставени с уреда, както е показано на схема 8. Фигура 8 показва възможните места за монтаж на скобите. (Местата, където могат да се прикрепят скобите, могат да варират в зависимост от модела на продукта. Можете да свържете според отворите за монтаж на котлона.) Осигурете съответствие, като прикрепите скобите към подходящите места. Видът и количеството скоби, доставени с продукта, могат да варират в зависимост от модела на продукта.

Извършване на свързване на котлони-фурна и поставяне и фиксиране на фурната

(Схема 9a-9b-10)

•Свързване на фурната с електрозахранването
•Плъзнете фурната в шкафа до половината и центрирайте с поне двама души.

- Ако вашият котлон е витрокерамичен: Котлоните имат контакт и заземителен кабел, които да бъдат свързани към фурната. Както е показано на схема 9а, свържете контакта към гнездото му на фурната по начин, който съответства на

цветовете. Закрепете заземяващия кабел с винта, показан на схема 9а.

- Ако вашият тип плот е индукционен: Плочата има два гнезда и заземителен кабел, които трябва да бъдат свързани към фурната. Както е показано на фигура 9b, свържете гнездата към слота на фурната. Закрепете заземяващия кабел с винта, показан на фигура 9b.

- Поставете фурната плътно до шкафа.

-Закрепете фурната към мебелите с помощта на предоставените винтове. (Схема 10)

•В края на инсталацията проверете дали винтовете са добре затегнати и дали продуктът е здраво фиксиран. Ако фурната не е монтирана в съответствие с инструкциите и винтовете не са добре затегнати, съществува риск от преобръщане по време на употреба.

Последна проверка

• След монтажа включете захранването.
• Прочетете ръководството за потребителя за първоначалното използване на уредите.
• Проверете функциите на уредите.

Премахване на уредите

• Изключете уреда от електрическата мрежа.
  -Развийте крепежните винтове на фурната.
  -Извадете фурната до половината с поне двама души.
• Изключете фурната и котлона.
  -Извадете фурната напълно.
• Ако плотът е закрепен с допълнителни скоби, първо развийте скобите.
  -Отстранете котлоните, като натиснете нагоре от дъното на котлоните.
