Merke	Beko
Modell	BBUM12340X
Produkttype	Innebygd komfyr (koketopp + stekeovn)
Type koketopp	Glasskeramikk
Antall kokesoner	4
Ovnstype	Elektrisk stekeovn
Ovnskapasitet	65 L
Strømtilkobling	230 V / 50 Hz
Total effekt	~10 kW
Mål (B x D x H)	60 x 60 x 85 cm
Nettovekt	45 kg
Toppmateriale	Glasskeramikk
Ovnsluke	Kald glass
Rengjøring	Manuell rengjøring, emaljerte overflater
Sikkerhet	Integrert ventilasjon, automatisk avstenging ved overoppheting
Ovnfunksjoner	Varmluft, undervarme, grill, innvendig lys
Reparerbarhetsindeks	7.5/10
Tilgjengelighet av reservedeler	Hoveddeler tilgjengelig i 10 år
Garanti	2 år

Ofte stilte spørsmål - BBUM12340X BEKO

Hvilken type strømtilkobling er nødvendig for komfyren Beko BBUM12340X?

Apparatet krever enfaset strømtilkobling 230 V 50 Hz med jording. Strømledningen må kobles til av en kvalifisert elektriker i henhold til skjemaene i bruksanvisningen.

Hvordan installere komfyren i en benkeplate?

Skjær en åpning med målene angitt (figur 2-3), legg tetningslisten på koketoppen, fest monteringsfjærene, og sett deretter koketoppen inn i benkeplaten. Stekeovnen skyves deretter inn i kjøkkenskappen og festes med skruer.

Hvilken sikkerhetsavstand må overholdes mellom komfyren og møblene?

Planlegg minst 750 mm mellom koketoppen og et overskap (eller 650 mm hvis en hette er installert). Minste sideavstand må være lik platens bredde. Det kreves bakventilasjon på minst 15 mm.

Hvordan koble koketoppen til stekeovnen?

For en glasskeramisk topp, koble toppens støpsel til den tilsvarende kontakten i ovnen, og fest jordingskabelen med den medfølgende skruen. For en induksjonstopp må to kontakter kobles til.

Er komfyren kompatibel med alle typer kjøkkenutstyr?

For en glasskeramisk topp, bruk gryter med flat og jevn bunn. Unngå grove eller kobberbunner som kan ripe opp overflaten.

Hvordan rengjøre glasskeramisk koketopp?

Bruk en spesiell skrape for brente rester og et rengjøringsmiddel for glasskeramikk. Ikke bruk slipende pulver eller stålull. Rengjør etter avkjøling.

Hva gjør jeg hvis ovnen ikke varmer?

Kontroller først strømtilførselen og sikringen. Forsikre deg om at stekemodus er riktig valgt. Hvis problemet vedvarer, kontakt et autorisert servicesenter.

Er det mulig å bruke komfyren uten ovnsdøren?

Nei, ovnsdøren må alltid være lukket under steking for å sikre sikkerhet og riktig funksjon. Bruk uten dør medfører risiko for brannskader og funksjonsfeil.

Hvordan aktivere barnesikringen?

Bruksanvisningen nevner ingen spesifikk barnesikring. For sikkerhet, la aldri barn være uten tilsyn nær apparatet.

Hvor finner jeg reservedeler til denne modellen?

Hoveddeler (varmeelementer, glass, knapper) er tilgjengelige hos autoriserte Beko-forhandlere. Bruk modellnummer BBUM12340X for å bestille.

BRUKSANVISNING BBUM12340X BEKO

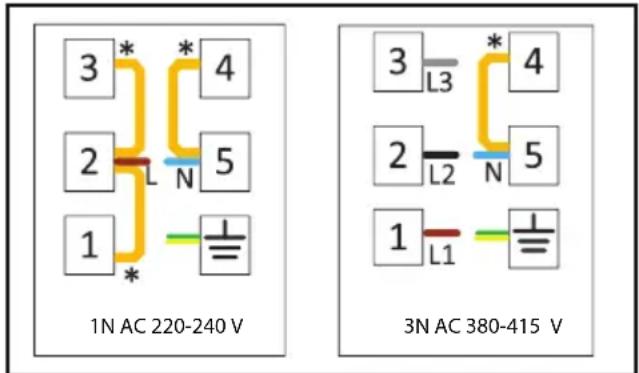

- Tilslut kablerne i henhold til det medfølgende diagram.

1N AC 220-240 V 3 * 4 2 L N 5 1 * 3 L3 * 4 2 L2 N 5 1 L1 * 3N AC 380-415 V

* Kobberbro

Hvis din netledningstype er 3-leder type, til 1-fasetilslutning:

- Brun / sort kabel = L (fase)

- Blå = N - Neutral

- Grøn/gul ledning = (E) (Jordforbindelse)

Hvis din netledningstype er 5-leder type, til 3-fasetilslutning:

• Brun = L1 (Fase)
• Sort = L2 (Fase)
• Sort = L3 (Fase)
• Blå = N - Neutral
• Grøn/gul ledning = (E) (Jordforbindelse)

•Hvis din komfurtype er glaskeramisk:

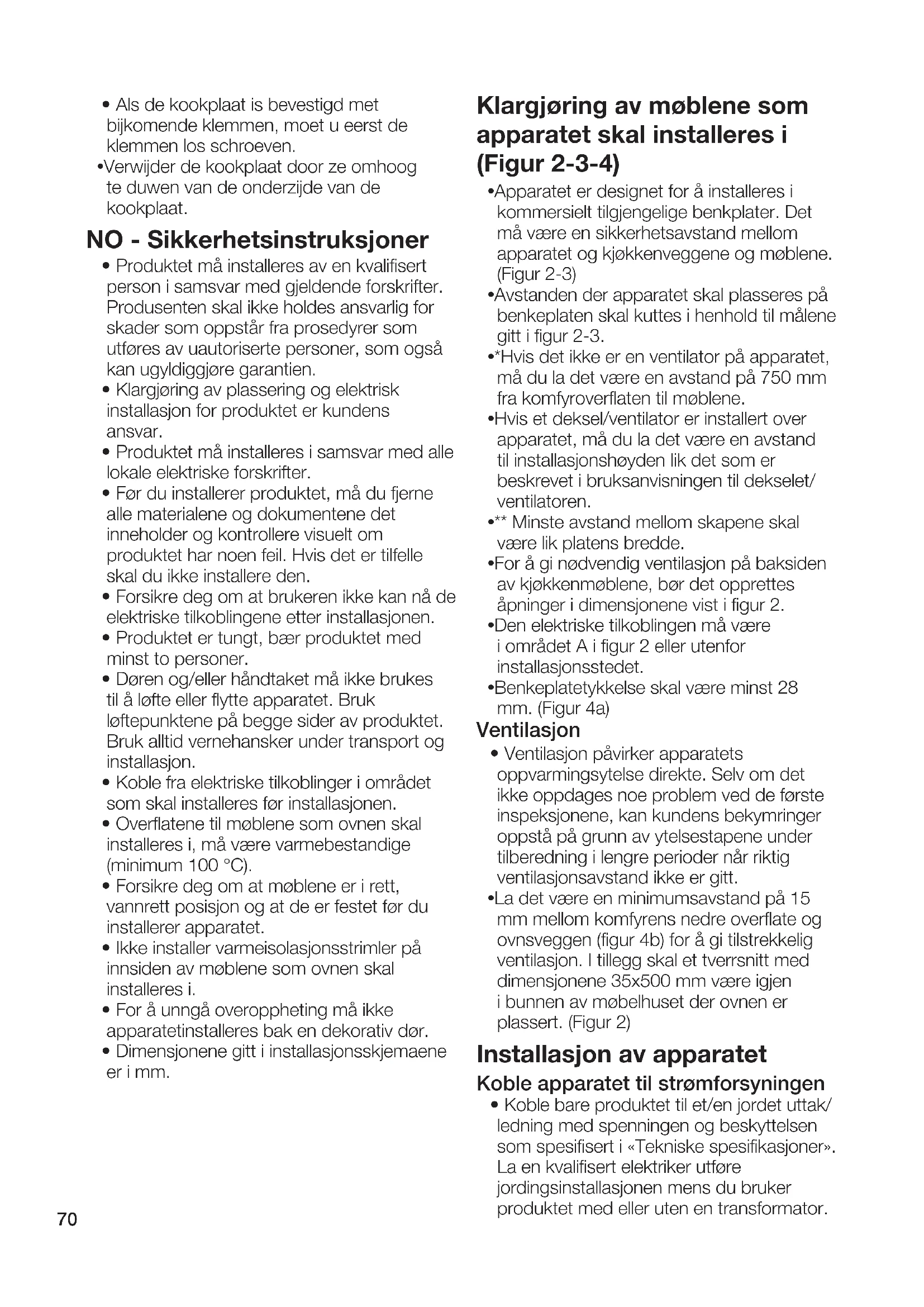

NO - Sikkerhetsinstruksjoner

- Produktet må installeres av en kvalifisert person i samsvar med gjeldende forskrifter. Produsenten skal ikke holdes ansvarlig for skader som oppstår fra prosedyrer som utføres av uautoriserte personer, som også kan ugyldiggjøre garantien.

- Klargjøring av plassering og elektrisk installasjon for produktet er kundens ansvar.

- Produktet må installeres i samsvar med alle lokale elektriske forskrifter.

- Forsikre deg om at brukeren ikke kan nå de elektriske tilkoblingene etter installasjonen.

- Produktet er tungt, bær produktet med minst to personer.

- Døren og/eller håndtaket må ikke brukes til å løfte eller flytte apparatet. Bruk løftepunktene på begge sider av produktet. Bruk alltid vernehansker under transport og installasjon.

- Koble fra elektriske tilkoblinger i området som skal installeres før installasjonen.

- Forsikre deg om at møblene er i rett, vannrett posisjon og at de er festet før du installerer apparatet.

- Ikke installer varmeisolasjonsstrimler på innsiden av møblene som ovnen skal installeres i.

- For å unngå overoppheting må ikke apparatetinstalleres bak en dekorativ dør.

- Dimensjonene gitt i installasjonsskjemaene er i mm.

Klargjøring av møblene som apparatet skal installeres i (Figur 2-3-4)

- Apparatet er designet for å installeres i kommersielt tilgjengelige benkplater. Det må være en sikkerhetsavstand mellom apparatet og kjøkkenveggene og møblene. (Figur 2-3)

- Avstanden der apparatet skal plasseres på benkeplaten skal kuttes i henhold til målene gitt i figur 2-3.

- Hvis et deksel/ventilator er installert over apparatet, må du la det være en avstand til installasjonshøyden lik det som er beskrevet i bruksanvisningen til dekselet/ventilatoren.

-** Minste avstand mellom skapene skal være lik platens bredde.

- For å gi nødvendig ventilasjon på baksiden av kjøkkenmøblene, bør det opprettes åpninger i dimensjonene vist i figur 2.

- Den elektriske tilkoblingen må være i området A i figur 2 eller utenfor installasjonsstedet.

- Ventilasjon påvirker apparatets oppvarmingsytelse direkte. Selv om det ikke oppdages noe problem ved de første inspeksjonene, kan kundens bekymringer oppstå på grunn av ytelsestapene under tilberedning i lengre perioder när riktig ventilasjonsavstand ikke er gitt.

- La det være en minimumsavstand på 15 mm mellom komfyrens nedre overflate og ovnsveggen (figur 4b) for å gi tilstrekkelig ventilasjon. I tillegg skal et tverrsnitt med dimensjonene 35x500 mm være igjen i bunnen av møbelhuset der ovnen er plassert. (Figur 2)

Installasjon av apparatet Koble apparatet til strømforsyningen

- Koble bare produktet til et/en jordet uttak/ledning med spenningen og beskyttelsen som spesifisert i «Tekniske spesifikasjoner». La en kvalifisert elektriker utføre jordingsinstallasjonen mens du bruker produktet med eller uten en transformator.

Selskapet vårt skal ikke holdes ansvarlig for problemer som oppstår när produktet ikke jordes i henhold til lokale forskrifter.

- Før du begynner å utføre elektrisk installasjon, må du koble produktet fra strømnettet. Det er fare for elektrisk støt!

- Produktet må kun kobles til strømforsyningen av en autorisert og kvalifisert person. Produktets garantiperiode starter først etter riktig installasjon. Produsenten skal ikke holdes ansvarlig for skader som oppstår fra prosedyrer som utføres av uautoriserte personer.

- Apparatet må installeres slik at det kan kobles helt fra strømforsyningen. Separasjonen må skapes med en bryter innebygd i den faste elektriske installasjonen, i henhold til byggeforskrifter.

- Ovnens bakside og overlaten av komfyrens bunn blir varm når den er i bruk. Forsikre deg om at den elektriske tilkoblingen ikke kommer i kontakt med baksiden, ellers kan tilkoblinger bli skadet.

- Tilkoblingsledningen må ikke klemmes, bøyes eller fanges eller komme i kontakt med varme deler av apparatene. Du kan få apparatene til å kortslutter og antenne som et resultat av kabelsmeltingen. Når strømledningen er skadet, må den erstattes av en kvalifisert elektriker. Ellers er det fare for elektrisk støt, kortslutning eller brann!

- Støpselet til strømledningen skal være lett tilgjengelig etter installasjon (men ikke over kokeplater).

- Når du kobler til ledninger, må du overholde nasjonale/lokale elektriske forskrifter og bruke stikkontakt og støpsel som passer til apparatene. Hvis strømgrensene for produktet overstiger strømbæreevnen til støpselet og stikkontakten, må du koble produktet direkte til den faste elektriske installasjonen uten å bruke støpselet og stikkontakten.

komfyren og åpne ovnsdøren for å se ovnens typemerking.

- Strømkabelen til produktet ditt må overholde verdiene i tabellen "Tekniske spesifikasjoner".

- Hvis produktet kobles direkte til strømforsyningen: Hvis det ikke er mulig å koble fra alle poler i forsyningsstrømmen, må en frakoblingsenhet med minst 3 mm kontaktklaringer (sikringer, linjesikkerhetsbrytere, kontaktorer) kobles til, og alle polene på denne frakoblingsenheten må være tilliggende (ikke over) produktet i samsvar med IEE-direktiver. Unnlatelse av å følge denne instruksjonen kan føre til driftsproblemer og ugyldiggjøre produktgarantien.

- Ytterligere beskyttelse av reststrømsbryter anbefales.

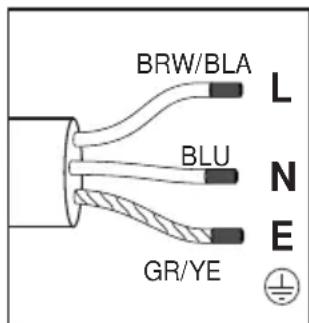

Hvis strømledningen din har tre ledere, for 1-fasetilkobling:

- (BRW/BLA) Brun/svart = L (fase)

- (BLU) Blå = N (nøytral)

- (GR/YE) Grønn/gul ledning = (E) ⏚ (jording)

Hvis strømledningen din har fem ledere, for 3-fasetilkobling:

• (BRW) Brun = L1 (fase)
• (BLA) Svart = L2 (fase)
• (GRE) Grå = L3 (fase)
• (BLU) Blå = N (nøytral)
• (GR/YE) Grønn/gul ledning = (E) ⏚ (jording)

Hvis produktet er produsert uten kabel:

En strømkabel lik den som er definert i det tekniske tabellhjemmet, må kobles til produktet ved å følge instruksjonene. Strømkabelen må ikke være lengre enn 2 m av sikkerhetsmessige årsaker.

• Åpne kabelhodedekselet med en skrutrekker.
• Sett strømkabelen gjennom kabelklemmen under terminalen og fest den til hoveddelen med den integrerte skruen på kabelklemmekomponenten.

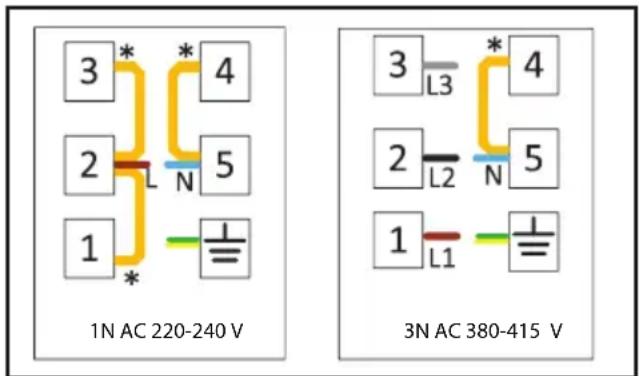

• Koble kablene i henhold til det medfølgende diagrammet.

1N AC 220-240 V 3 * 4 2 L N 5 1 * 1 3 L3 * 4 2 L2 N 5 1 L1 1 3N AC 380-415 V

* Kobberbro

Hvis strømledningen din har tre ledere, for 1-fasetilkobling:

• Brun/svart = L (fase)
• Blå = N (nøytral)
• Grønn/gul ledning = (E) (fording)

Hvis strømledningen din har fem ledere, for 3-fasetilkobling:

• Brun = L1 (fase)
• Svart = L2 (fase)
• Grå = L3 (fase)
• Blå = N (nøytral)
• Grønn/gul ledning = (E) (fording)

- Etter at kabelforbindelsene er fullført, lukker du kabelhodedekselet.

- Koble strømkabelen til strømforsyningen ved å føre den slik at den ikke kommer i kontakt med produktet og blir klemt mellom produktet og veggen.

Forebygging mot mulig brannfare!;

• Forsikre deg om at alle elektriske tilkoblinger er sikre og tette for å forhindre risiko for lysbue.
• Ikke bruk ødelagte kabler eller skjøteledninger.
• Forsikre deg om at væske eller fuktighet ikke er tilgjengelig for det elektriske tilkoblingspunktet.

Plassering og sikring av komfyren (figur 5-6-7-8)

• Etter at du har klargjort installasjonsstedet for apparatene, snur du komfyren opp ned og plasserer den på en flat overflate.
• Fest tetningspakningen som fulgte med apparatet rundt komfyren slik at den er 1-2 mm inne i glassets ytterkant, som vist i figur 5. Forsikre deg om at det ikke er igjen klaring mellom begge ender og mellom glasset og pakningen.
• Skru og fest installasjonsfjærene som følger med apparatet ved å feste dem til deres sete på komfyrens nedre hus som vist i figur 6. (I noen modeller er fjærene blitt festet til apparatet i fabrikken.)
• Snu komfyren igjen, innrett den med benkeplaten og legg den deretter på benkeplaten. Komfyren skal plasseres på benkeplaten på grunn av fjærene, og skal kunne festes lett.
• Forsikre deg om at komfyren og benkeplaten er parallelle når du plasserer komfyren på benkeplaten. Når den ikke er parallell, kobler du til ekstra installasjonsklemmer som følger med apparatet som vist i Figur 8. Figur 8 viser de mulige monteringsstedene for klemmene. (Plasseringene dere klemmer kan festes, kan variere avhengig av produktmodell. Du kan koble til i henhold til monteringshullene på komfyren.) Sikre parallelliteten ved å feste klemmene til de aktuelle stedene. Type og antall klemmer som følger med produktet kan variere avhengig av produktmodell.

Tilkobling av komfyrovn og plassering og festing av ovnen

(Figur 9a-9b-10)

•Koble ovnen til strømforsyningen.
- Skyv ovnen sentrert med minst to personer halvveis inn i skapet.

- Hvis platetoppen din er glasskeramisk:

Komfyren har en stikkontakt og en jordkabel som skal kobles til ovnen. Koble kontakten til sporet på ovnen slik at fargene samsvarer, som vist i figur 9a. Fest jordkabelen med skruen vist i figur 9a.

- Hvis platetoppen din er induksjon:

- Sett ovnen helt inn i skapet.

- Fest produktet til møbelet med skruene de medfølgende skruene. (Figur 10)

- Etter installasjonen, sjekk at skruene er skikkelig strammet og at produktet er godt festet. Hvis ovnen ikke er installert i samsvar med instruksjonene og skruene ikke er skikkelig strammet, er det fare for å tippe under bruk.

Sluttkontroll

• Slå på strømforsyningen etter installasjon.
• Les bruksanvisningen før du bruker apparatene første gang.
• Kontroller funksjonene til apparater.

Fjerne apparatene

• Koble apparatene fra strømforsyningen.
• Skru løs ovnens festeskruer.v
• Trekk ut ovnen med to personer minst halvveis fra skapet.
• Koble fra ovnen og komfyren.
• Trekk ut ovnen helt.
• Hvis komfyren er sikret med ekstra klemmer, må du skru ut klemmene først.
• Fjern komfyren ved å skyve den opp fra bunnen av komfyren.
