BBUM12340X - Sporák BEKO - Bezplatný návod k obsluze

Značka	Beko
Model	BBUM12340X
Typ produktu	Varná deska s troubou (varná deska + trouba)
Typ varné desky	Sklokeramická
Počet varných zón	4
Typ trouby	Elektrická trouba
Objem trouby	65 L
Elektrické napájení	230 V / 50 Hz
Celkový výkon	~10 kW
Rozměry (Š x H x V)	60 x 60 x 85 cm
Čistá hmotnost	45 kg
Materiál desky	Keramické sklo
Dvířka trouby	Chladné sklo
Čištění	Ruční čištění, smaltované povrchy
Bezpečnost	Vestavěné větrání, automatické vypnutí při přehřátí
Funkce trouby	Horkovzdušná, spodní ohřev, gril, vnitřní osvětlení
Index opravitelnosti	7,5/10
Dostupnost náhradních dílů	Hlavní díly dostupné 10 let
Záruka	2 roky

Často kladené otázky - BBUM12340X BEKO

Jaký typ elektrického připojení je potřebný pro varnou desku Beko BBUM12340X?

Spotřebič vyžaduje jednofázové napájení 230 V 50 Hz s uzemněním. Napájecí kabel musí připojit kvalifikovaný elektrikář podle schémat uvedených v návodu.

Jak nainstalovat varnou desku do pracovní desky?

Vyřízněte otvor o uvedených rozměrech (obrázek 2-3), umístěte těsnicí pásku na varnou desku, připevněte montážní pružiny, poté vložte desku do pracovní desky. Trouba se poté zasune do skříňky a připevní se pomocí šroubů.

Jakou bezpečnostní vzdálenost je třeba dodržet mezi varnou deskou a nábytkem?

Počítejte s nejméně 750 mm mezi varnou deskou a horní skříňkou (nebo 650 mm, pokud je instalován digestoř). Minimální boční vzdálenost musí být rovna šířce desky. Je vyžadováno zadní větrání alespoň 15 mm.

Jak propojit varnou desku s troubou?

U sklokeramické desky zapojte zástrčku desky do odpovídající zásuvky trouby, poté upevněte uzemňovací kabel pomocí určeného šroubu. U indukční desky je třeba připojit dvě zásuvky.

Je varná deska kompatibilní se všemi typy hrnců?

U sklokeramické desky používejte hrnce s plochým a hladkým dnem. Vyhněte se hrubým nebo měděným dnům, která by mohla poškrábat povrch.

Jak čistit sklokeramickou varnou desku?

Použijte speciální škrabku na připálené zbytky a čistič na sklokeramiku. Nepoužívejte abrazivní prášek nebo kovovou houbu. Čištěte po vychladnutí.

Co dělat, když trouba nehřeje?

Nejprve zkontrolujte elektrické napájení a jistič. Ujistěte se, že je správně zvolen režim vaření. Pokud problém přetrvává, kontaktujte autorizovaný technický servis.

Je možné používat troubu bez dvířek?

Ne, dvířka trouby musí být během vaření vždy zavřená, aby byla zajištěna bezpečnost a správná funkce. Používání bez dvířek vystavuje riziku popálení a poruchy.

Jak aktivovat dětský zámek?

Návod nezmiňuje specifický dětský zámek. Z bezpečnostních důvodů nenechávejte děti bez dozoru v blízkosti spotřebiče.

Kde sehnat náhradní díly pro tento model?

Hlavní náhradní díly (topná tělesa, skla, tlačítka) jsou k dispozici u autorizovaných prodejců Beko. Pro objednání použijte číslo modelu BBUM12340X.

NÁVOD K OBSLUZE BBUM12340X BEKO

CZ – Bezpečnostní pokyny

• Výrobek musí být instalován kvalifikovanou osobou v souladu s platnými předpisy. Výrobce neodpovídá za škody vzniklé v důsledku postupů prováděných neoprávněnými osobami, které mohou rovněž vést ke ztrátě záruky.
• Za přípravu umístění a elektrickou instalaci výrobku odpovídá zákazník.

• Výrobek musí být nainstalován v souladu se všemi místními předpisy pro elektrické instalace.

• Před instalací vyjměte z výrobku všechny materiály a dokumenty a vizuálně zkontrolujte, zda výrobek nemá jakékoli vady. Pokud ano, neinstalujte jej.

• Zajistěte, aby uživatel nemohl po instalaci spotřebiče zasahovat do elektrického připojení.
• Výrobek je těžký, musí jej přepravovat nejméně dvě osoby.
• Při zvedání nebo přemistování spotřebiče se nesmí používat dvířka nebo madla. Používejte zvedací místa na obou stranách výrobku. Během přepravy a instalace vždy používejte ochranné rukavice.
• Před instalací odpojte elektrické připojení v místě instalace.
• Povrchy nábytku, ve kterém má být trouba instalována, musí odolávat teplotě (minimálně 100 °C).
• Zajistěte, aby byl nábytek v rovné, horizontální poloze a aby byl před instalací spotřebiče upevněn.
• Neinstalujte do interiéru nábytku, ve kterém má být trouba instalována, tepelně izolační pásy.
• Aby se zabránilo přehřátí, spotřebič nesmí být instalován za dekorativní dveře.
• Rozměry uvedené v instalačních schématech jsou v mm.

Příprava nábytku, do kterého má být spotřebič instalován (obrázky 2-3-4)

• Spotřebič je určen pro instalaci do běžně prodávaných pracovních desek. Mezi spotřebičem a stěnami kuchyně a nábytkem musí být zachována bezpečná vzdálenost. (Obrázek 2-3)
• Otvor, do kterého bude spotřebič umístěn, je nutné v pracovní desce vyřezat podle rozměrů uvedených na obr. 2-3.
  •* Pokud není nad spotřebičem digestoř, zachovejte vzdálenost 750 mm od povrchu desky k nábytku.
• Pokud je nad spotřebičem krytí plech nebo digestoř, zachovejte výšku instalace podle informací uvedených v návodu digestoře/ krycího plechu.
  •** Minimální vzdálenost mezi skříňkami musí být rovna šířce desky.

• Aby bylo zajištěno potřebné větrání v zadní části kuchyňského nábytku, je třeba vytvořit otvory s rozměry znázorněnými na obrázku 2.

• Elektrické připojení musí být v oblasti A na obrázku 2 nebo mimo místo instalace.

• Tlouštka pracovní desky musí být minimálně 28 mm. (Obrázek 4a)

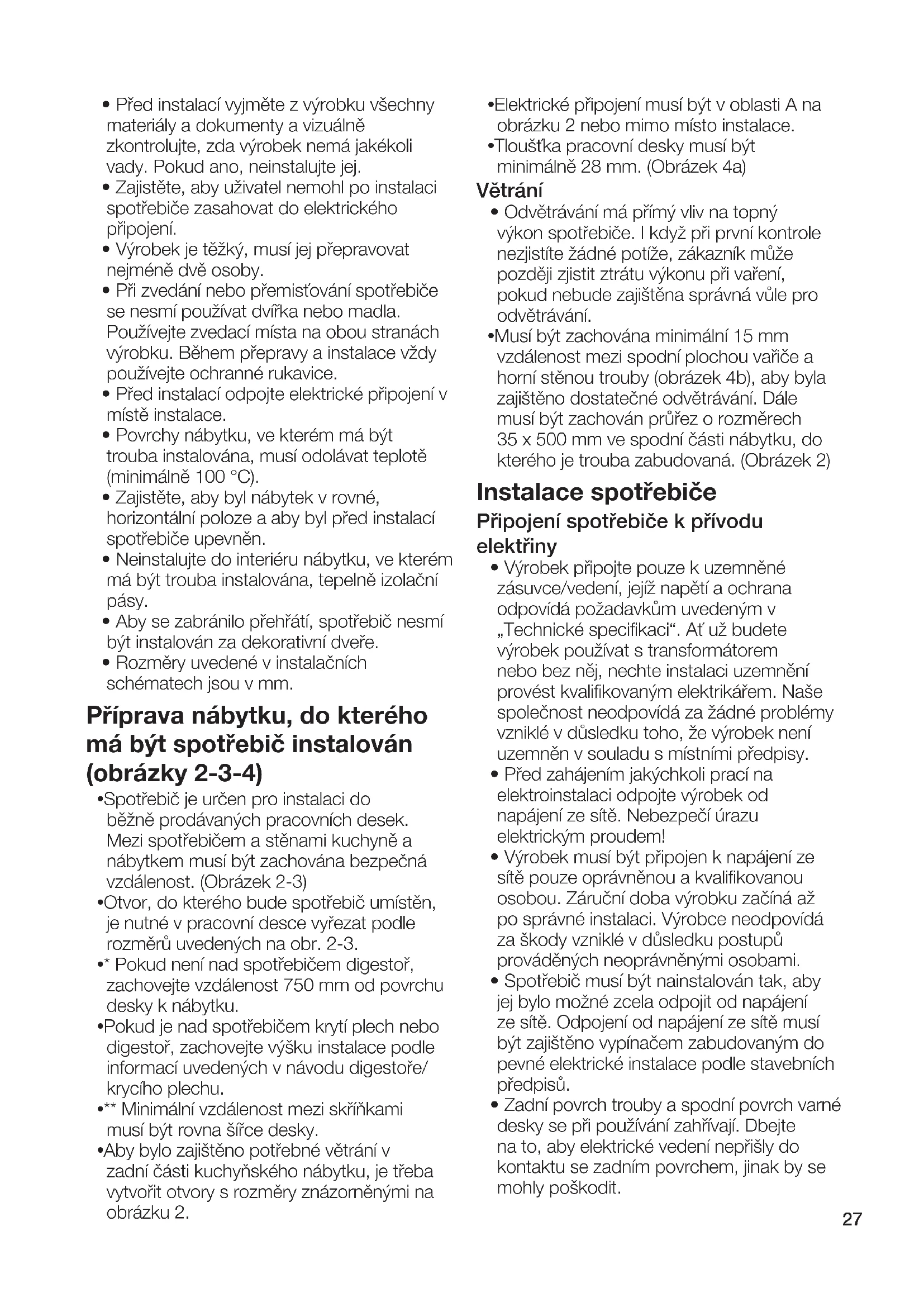

Větrání

• Odvětrávání má přímý vliv na topný výkon spotřebiče. I když při první kontrole nezjistíte žádné potíže, zákazník může později zjistit ztrátu výkonu při vaření, pokud nebude zajištěna správná vůle pro odvětrávání.
• Musí být zachována minimální 15 mm vzdálenost mezi spodní plochou vařiče a horní stěnou trouby (obrázek 4b), aby byla zajištěno dostatečné odvětrávání. Dále musí být zachován průřez o rozměrech 35 x 500 mm ve spodní části nábytku, do kterého je trouba zabudovaná. (Obrázek 2)

Instalace spotřebiče

Připojení spotřebiče k přívodu elektriny

- Výrobek připojte pouze k uzemněné zásuvce/vedení, jejíž napětí a ochrana odpovídá požadavkům uvedeným v „Technické specifikaci“. At’ už budete výrobek používat s transformátorem nebo bez něj, nechte instalaci uzemnění provést kvalifikovaným elektrikářem. Naše společnost neodpovídá za žádné problémy vzniklé v důsledku toho, že výrobek není uzemněn v souladu s místními předpisy.

• Před zahájením jakýchkoli prací na elektroinstalaci odpojte výrobek od napájení ze sítě. Nebezpečí úrazu elektrickým proudem!
• Výrobek musí být připojen k napájení ze sítě pouze oprávněnou a kvalifikovanou osobou. Záruční doba výrobku začíná až po správné instalaci. Výrobce neodpovídá za škody vzniklé v důsledku postupů prováděných neoprávněnými osobami.
• Spotřebič musí být nainstalován tak, aby jej bylo možné zcela odpojit od napájení ze sítě. Odpojení od napájení ze sítě musí být zajištěno vypínačem zabudovaným do pevné elektrické instalace podle stavebních předpisů.

• Zadní povrch trouby a spodní povrch varné desky se při používání zahřívají. Dbejte na to, aby elektrické vedení nepřišly do kontaktu se zadním povrchem, jinak by se mohly poškodit.

• Připojovací kabel nesmí být upnutý, ohnutý nebo uvíznutý, ani přijít do styku s horkými částmi přístroje. Může dojít ke zkratu a vznícení spotřebiče v důsledku roztavení kabelu. Pokud je napájecí kabel poškozen, musí být vyměněn kvalifikovaným elektrikářem. V opačném případě hrozí riziko úrazu elektrickým proudem, zkrat nebo požár!

• Zástrčka napájecího kabelu musí být po instalaci snadno přístupná (ne však nad varnou deskou).
• Při zapojování musíte dodržovat národní / místní elektrické předpisy a používat zásuvku / kabel a zástrčku vhodnou pro dané spotřebiče. Pokud limity napájení produktu přesahují proudovou kapacitu zástrčky a zásuvky, musíte produkt připojit přímo k pevné elektrické instalaci bez použití zástrčky a zásuvky.
• Ujistěte se, že jmenovitý proud pojistky je pro výrobek vyhovující.
• Připojení musí být v souladu s národními nařízeními.
• Údaje o sitovém přívodu musí odpovídat údajům na typovém štítku výrobků. Na spodní části varné desky můžete vidět typový štítek varné desky a po otevření dvířek trouby se můžete vidět typový štítek trouby.
• Napájecí kabel výrobku musí odpovídat hodnotám uvedeným v tabulce „Technické údaje“.
• Pokud bude výrobek připojen přímo k napájení: Není-li možné odpojit všechny póly ve zdroji napájení, musí být připojena odpojovací jednotka se vzdáleností kontaktů alespoň 3 mm (pojistky, bezpečnostní spínače vedení, stykače) a všechny póly této odpojovací jednotky musí být vedle (nikoli nad) výrobku v souladu s směrnicemi IEE. Nedodržení tohoto pokynu může způsobit problémy při používání a zneplatnit záruku výrobku.
• Doporučuje se další ochrana pomocí jističe zbytkového proudu.

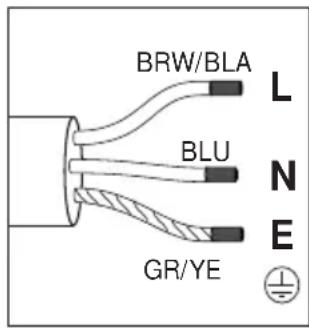

Pokud je výrobek vyroben s napájecím kabelem:

- Připojte kabel produktu na napájení podle pokynů uvedených níže:

Pokud je typem napájecího kabelu typ s třemi vodiči, pro jednofázové připojení:

• (BRW/BLA) Hnědá/černá = L (Fáze)
• (BLU) Modrá = N (Neutrál)
• (GR/YE) Zeleno/žlutý drát = (E) ⏚ (Uzemnění)

Pokud je typem napájecího kabelu typ s pěti vodiči, pro jednofázové připojení:

• (BRW) Hnědá = L1 (Fáze)
• (BLA) Černá = L2 (Fáze)
• (GRE) šedá = L3 (Fáze)
• (BLU) Modrá = N (Neutrál)
• (GR/YE) Zeleno/žlutý drát = (E) ⏻ (Uzemnění)

Pokud je výrobek vyroben bez napájecího kabelu:

Napájecí kabel, definovaný v technické tabulce domů, se musí připojit k produktu podle pokynů. Napájecí kabel nesmí být z bezpečnostních důvodů delší než 2 m.

• Otevřete kryt svorkovnice pomocí šroubováku.
• Zasuňte napájecí kabel přes kabelovou svorku pod svorku a připevněte ji k tělu pomocí integrované šroubu na kabelu.
• Připojte kabely dle dodané schématu.

3* 4 2 N 5 1 1N AC 220-240 V

Pokud je typem napájecího kabelu typ s třemi vodiči, pro jednofázové připojení:

• Hnědá/černá = L (fáze)
• Modrá = N (neutrální)
• Zelený/žlutý vodič = (E) (Uzemnění)

Pokud je typem napájecího kabelu typ s pěti vodiči, pro jednofázové připojení:

• Hnědá = L1 (Fáze)
• Černá = L2 (Fáze)
• Šedá = L3 (Fáze)
• Modrá = N (neutrální)
• Zelený/žlutý vodič = (E) ☑ Uzemnění)

- Po dokončení drátových připojení zavřete kryt svorkovnice.

- Připojte napájecí kabel k napájení tak, že ho nasměrujete tak, aby se nedotýkal produktu a nebyl stlačený mezi produkt a stěnu.

Prevence před možným rizikem požáru!;

• Ujistěte se, že jsou všechny elektrické spoje bezpečné a pevné, aby nedošlo k elektrického oblouku.
• Nepoužívejte poškozené kabely ani prodlužovací kabely.
• Zajistěte, aby do místa připojení elektriny nemohla vniknout voda ani vlhkost.

Umístění a zajištění varné desky (obrázky 5-6-7-8)

• Po přípravě místa pro instalaci spotřebiče otočte varnou desku dnem vzhůru a položte ji na rovný povrch.
• Okolo vařiče umístěte těsnění dodané se spotřebičem tak, aby bylo 1-2 mm uvnitř vnějšího okraje skla, jak uvádí Obrázek 5. Ujistěte, že nevznikla žádná vůle mezi oběma konci a mezi sklem a těsněním.
• Zašroubujte a zajistěte instalační pružiny dodané se spotřebičem tak, že je zasunete do drážky ve spodním krytu vaříče, jak ukazuje Obrázek 6. (U některých modelů lze tyto pružiny zajistit do spotřebiče mimo závod.)
• Znovu vařič převratte a zarovnejte jej s pracovní deskou a pak na desku uložte. Vařič musí být uložen na pracovní desku pomocí pružin a musí být snadné jej zajistit.
• Při umístování varné desky na pracovní desku se ujistěte, že varná deska a pracovní deska jsou rovnoběžné. Pokud nejsou paralelní, zapojte doplňkové instalační držáky dodané se spotřebičem podle Obr. 8. Obrázek 8 zobrazuje možná místa montáže držáků. (Místa, kde je možné připevnit svorky, se mohou lišit v závislosti na modelu produktu. Můžete se připojit podle montážních otvorů na vaší varné desce.) Zajistěte rovnoběžnost připojením svorek na příslušná místa. Typ a

množství svorek dodávaných s produktem se může lišit v závislosti na modelu produktu.

Vytvoření spojení varné desky s troubou a umístění a upevnění trouby (Obrázek 9a-9b-10)

• Připojte troubu k elektrické síti.
• Zasuňte troubu s nejméně dvěma osobami do skříňky až do poloviny.
  •Pokud je váš typ varné desky is

vitroceramic: Varná deska má zásuvku a uzemňovací kabel pro připojení k troubě. Jak je znázorněno na obrázku 9a, připojte zásuvku k jejímu slotu na troubě tak, aby se barvy shodovaly. Uzemňovací kabel připevněte pomocí šroubu znázorněné na obrázku 9a.

- Pokud je váš typ varné desky indukční:

Varná deska má dvě zásuvky a zemnicí kabel pro připojení k troubě. Jak je znázorněno na obrázku 9b, připojte zásuvky ke slotu na troubě. Upevněte zemnicí kabel pomocí šroubu zobrazeného na obrázku 9b.

• Troubu vložte zcela do skříňky.
• Troubu připevněte k nábytku pomocí dodaných šroubů. (Obrázek 10)
• Na konci instalace zkontrolujte, zda jsou šrouby správně utažené a zda je produkt pevně připevněn. Pokud trouba není nainstalována v souladu s pokyny a šrouby nejsou správně utaženy, existuje riziko převrácení během používání.

Závěrečná kontrola

• Po instalaci zapněte napájení.
• Přečtěte si uživatelskou příručku pro první použití spotřebičů.
• Zkontrolujte funkce spotřebičů.

Demontáž spotřebičů

• Odpojte spotřebiče od zdroje napájení.
• Odšroubujte upevňovací šrouby trouby.v
• Troubu s nejméně dvěma osobami vytáhněte ze skříňky do poloviny.
• Odpojte troubu a varnou desku.
• Troubu zcela vytáhněte.
• Pokud je varná deska zajištěna dalšími svorkami, nejdříve je odšroubujte.
• Varnou desku vyberte zatlačením směrem nahoru od spodní části desky.

SK - Bezpečnostné pokyny

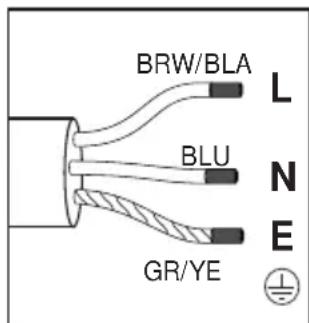

Ak je výrobok vyrobený s napájacím káblom:

Ak je váš napájací kábel trojvodičový, pre jednofázové pripojenie:

• (BRW/BLA) Hnedá/čierna = L (Fáza)
• (BLU) Modrá = N (Neutrál)
• (GR/YE) Zelený/žItý drôt = (E)

(Uzemnenie)

Ak je váš napájací kábel pätívodičový, pre dvojfázové pripojenie:

• (BRW) Hnedá = L1 (Fáza)
• (BLA) Čierna = L2 (Fáza)
• (GRE) sivá = L3 (Fáza)
• (BLU) Modrá = N (Neutrál)
• (GR/YE) Zelený/žltý drôt = (E) ⏚ (Uzemnenie)

Ak je výrobok vyrobený bez napájacieho kábla:

Ak je váš napájací kábel trojvodičový, pre jednofázové pripojenie:

Ak je váš napájací kábel päťvodičový, pre dvojfázové pripojenie:

• Hnedá = L1 (fáza)
• Čierna = L2 (Fáza)
• Sivá = L3 (Fáza)
• Modrá = N (neutrálna)

• Zelený/žltý vodič = (E) (Uzemnenie)

• Po dokončení drôtových pripojení zatvorte kryt svorkovnice.

• Pripojte napájací kábel k napájaniu tak, že ho nasmerujete tak, aby sa nedotýkal produktu a nebol stlačený medzi produkt a stenu.

Varná doska má dve zásuvky a uzemňovací kábel na pripojenie k rúre. Ako je znázornené na obrázku 9b, pripojte zásuvky k jej slotu na rúre. Uzemňovací kábel pripevnite pomocou skrutky znázornenej na obrázku 9b.

Demontáž spotrebičov
