BBUM12340X - Kuchenka BEKO - Bezpłatna instrukcja obsługi

Marka	Beko
Model	BBUM12340X
Typ produktu	Kuchenka do zabudowy (płyta grzewcza + piekarnik)
Rodzaj płyty grzewczej	Witroceramiczna
Liczba pól grzewczych	4
Rodzaj piekarnika	Piekarnik elektryczny
Pojemność piekarnika	65 L
Zasilanie elektryczne	230 V / 50 Hz
Moc całkowita	~10 kW
Wymiary (dł. x gł. x wys.)	60 x 60 x 85 cm
Masa netto	45 kg
Materiał płyty	Szkło ceramiczne
Drzwi piekarnika	Zimna szyba
Czyszczenie	Czyszczenie ręczne, powierzchnie emaliowane
Bezpieczeństwo	Wbudowana wentylacja, automatyczne wyłączenie w przypadku przegrzania
Funkcje piekarnika	Termoobieg, grzanie dolne, grill, oświetlenie wewnętrzne
Wskaźnik naprawialności	7.5/10
Dostępność części zamiennych	Główne części dostępne przez 10 lat
Gwarancja	2 lata

Często zadawane pytania - BBUM12340X BEKO

Jaki rodzaj podłączenia elektrycznego jest wymagany dla kuchenki Beko BBUM12340X?

Urządzenie wymaga zasilania jednofazowego 230 V 50 Hz z uziemieniem. Przewód zasilający powinien być podłączony przez wykwalifikowanego elektryka zgodnie ze schematami dostarczonymi w instrukcji.

Jak zainstalować kuchenkę w blacie?

Wytnij otwór o wymiarach podanych na rysunku 2-3, umieść uszczelkę na płycie grzewczej, zamocuj sprężyny montażowe, a następnie włóż płytę w blat. Piekarnik następnie wsuwa się do szafki i mocuje za pomocą śrub.

Jaką odległość bezpieczeństwa należy zachować między kuchenką a meblami?

Zapewnij co najmniej 750 mm między płytą grzewczą a górną szafką (lub 650 mm, jeśli zainstalowany jest okap). Minimalna odległość boczna powinna być równa szerokości płyty. Wymagana jest wentylacja tylna o co najmniej 15 mm.

Jak podłączyć płytę grzewczą do piekarnika?

W przypadku płyty ceramicznej podłącz wtyczkę płyty do odpowiedniego gniazda w piekarniku, a następnie przymocuj przewód uziemiający za pomocą przewidzianej śruby. W przypadku płyty indukcyjnej należy podłączyć dwa gniazda.

Czy kuchenka jest kompatybilna ze wszystkimi rodzajami garnków?

W przypadku płyty ceramicznej należy używać garnków z płaskim i gładkim dnem. Unikaj szorstkich lub miedzianych den, które mogą porysować powierzchnię.

Jak czyścić ceramiczną płytę grzewczą?

Użyj specjalnego skrobaka do przypalonych resztek oraz środka czyszczącego do ceramiki. Nie używaj proszków ściernych ani metalowych gąbek. Czyść po ostygnięciu.

Co zrobić, jeśli piekarnik nie grzeje?

Najpierw sprawdź zasilanie elektryczne i wyłącznik nadprądowy. Upewnij się, że tryb gotowania jest prawidłowo wybrany. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem technicznym.

Czy można używać kuchenki bez drzwiczek piekarnika?

Nie, drzwiczki piekarnika muszą być zawsze zamknięte podczas gotowania, aby zapewnić bezpieczeństwo i prawidłowe działanie. Użytkowanie bez drzwiczek stwarza ryzyko poparzenia i awarii.

Jak aktywować blokadę rodzicielską?

Instrukcja nie wspomina o konkretnej blokadzie rodzicielskiej. Dla bezpieczeństwa nigdy nie pozostawiaj dzieci bez nadzoru w pobliżu urządzenia.

Gdzie znaleźć części zamienne do tego modelu?

Główne części zamienne (grzałki, szyby, przyciski) są dostępne u autoryzowanych sprzedawców Beko. Do zamówienia użyj numeru modelu BBUM12340X.

INSTRUKCJA OBSŁUGI BBUM12340X BEKO

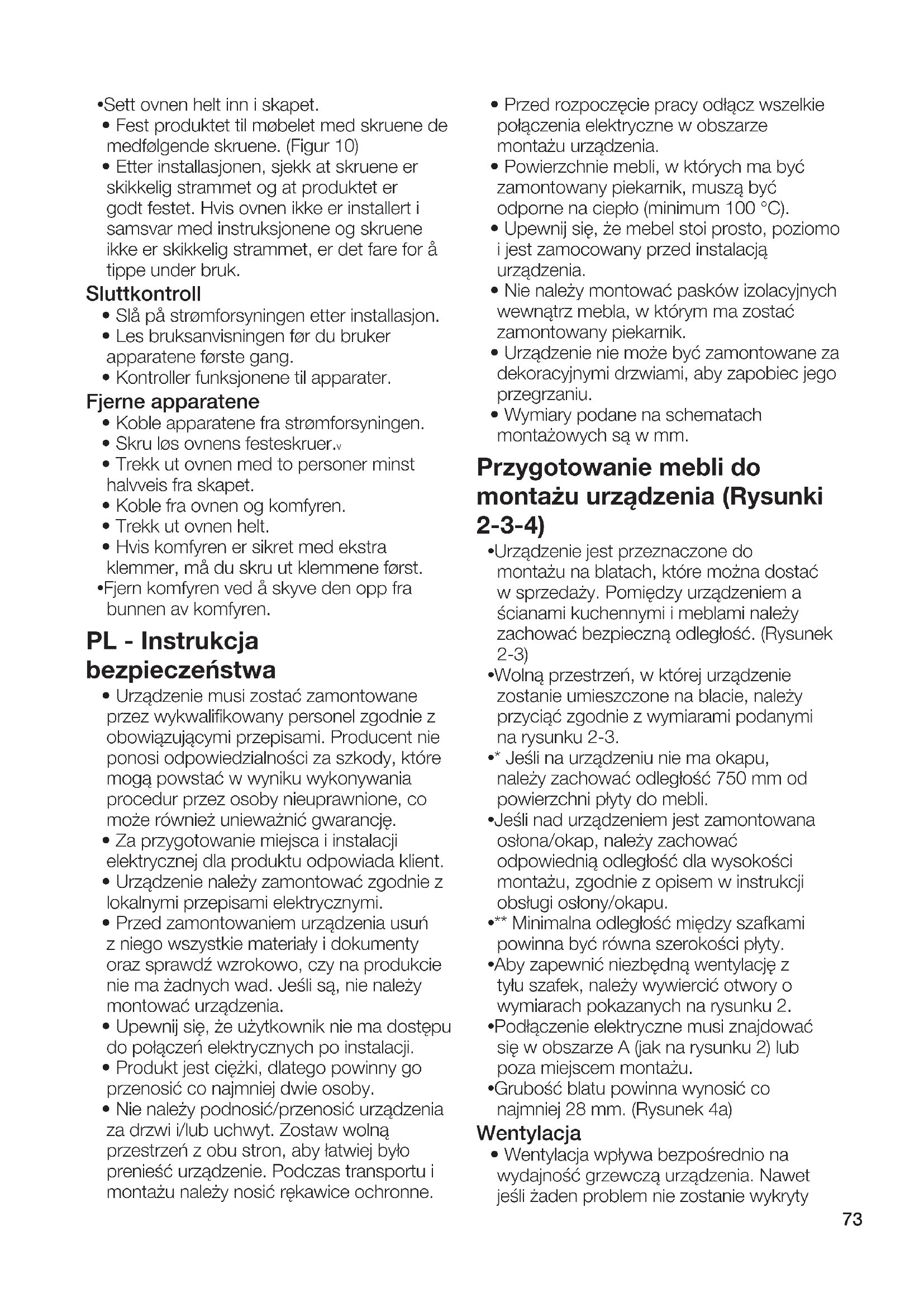

PL - Instrukcja bezpieczeństwa

- Urządzenie musi zostać zamontowane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione, co może również unieważnić gwarancję.

- Za przygotowanie miejsca i instalacji elektrycznej dla produktu odpowiada klient.

- Urządzenie należy zamontować zgodnie z lokalnymi przepisami elektrycznymi.

- Przed zamontowaniem urządzenia usuń z niego wszystkie materiały i dokumenty oraz sprawdź wzrokowo, czy na produkcie nie ma żadnych wad. Jeśli są, nie należy montować urządzenia.

- Upewnij się, że użytkownik nie ma dostępu do połączeń elektrycznych po instalacji.

- Produkt jest ciężki, dlatego powinny go przenosić co najmniej dwie osoby.

- Nie należy podnosić/przenosić urządzenia za drzwi i/lub uchwyt. Zostaw wolną przestrzeń z obu stron, aby łatwiej było prenieść urządzenie. Podczas transportu i montażu należy nosić rękawice ochronne.

• Przed rozpoczęcie pracy odłącz wszelkie połączenia elektryczne w obszarze montażu urządzenia.
• Powierzchnie mebli, w których ma być zamontowany piekarnik, muszą być odporne na ciepło (minimum 100 °C).
• Upewnij się, że mebel stoi prosto, poziomo i jest zamocowany przed instalacją urządzenia.
• Nie należy montować pasków izolacyjnych wewnątrz mebla, w którym ma zostać zamontowany piekarnik.
• Urządzenie nie może być zamontowane za dekoracyjnymi drzwiami, aby zapobiec jego przegrzaniu.
• Wymiary podane na schematach montażowych są w mm.

Przygotowanie mebli do montażu urządzenia (Rysunki 2-3-4)

• Urządzenie jest przeznaczone do montażu na blatach, które można dostać w sprzedaży. Pomiędzy urządzeniem a ścianami kuchennymi i meblami należy zachować bezpieczną odległość. (Rysunek 2-3)
• Wolną przestrzeń, w której urządzenie zostanie umieszczone na blacie, należy przyciąć zgodnie z wymiarami podanymi na rysunku 2-3.
• * Jeśli na urządzeniu nie ma okapu, należy zachować odległość 750 mm od powierzchni płyty do mebli.
• Jeśli nad urządzeniem jest zamontowana osłona/okap, należy zachować odpowiednią odległość dla wysokości montażu, zgodnie z opisem w instrukcji obsługi osłony/okapu.
• ** Minimalna odległość między szafkami powinna być równa szerokości płyty.
• Aby zapewnić niezbędną wentylację z tyłu szafek, należy wywiercić otwory o wymiarach pokazanych na rysunku 2.
• Podłączenie elektryczne musi znajdować się w obszarze A (jak na rysunku 2) lub poza miejscem montażu.
• Grubość blatu powinna wynosić co najmniej 28 mm. (Rysunek 4a)

Wentylacja

- Wentylacja wpływa bezpośrednio na wydajność grzewczą urządzenia. Nawet jeśli żaden problem nie zostanie wykryty

podczas pierwszych inspekcji, mogą wystąpić obawy klientów z powodu utraty wydajności podczas gotowania przez dłuższy czas, gdy nie zapewniono prawidłowych szczelin wentylacyjnych.

- Należy zachować minimalny odstęp 15 mm między dolną powierzchnią kuchenki a górną ścianą piekarnika (Rysunek 4b), aby zapewnić odpowiednią wentylację. Dodatkowo w dolnej części obudowy mebla w miejscu ustawienia piekarnika należy pozostawić przekrój o wymiarach 35x500 mm. (Rysunek 2)

Instalacja urządzenia

Włożyć wtyczkę urządzenia do kontaktu.

• Urządzenie należy podłączać wyłącznie do uziemionego gniazdka/linii z napięciem i zabezpieczeniem określonym w „Specyfikacjach technicznych”. Uziemienie do urządzenia używane z lub bez transformatora powinno być zamontowane przez wykwalifikowanego elektryka. Nasza firma nie ponosi odpowiedzialności za jakiekolwiek problemy wynikające z tego, że produkt nie został uziemiony zgodnie z lokalnymi przepisami.
• Przed rozpoczęciem jakichkolwiek prac związanych z instalacją elektryczną należy odłączyć produkt od źródła zasilania. Ryzyko porażenia prądem!
• Produkt może być podłączony do źródła zasilania wyłącznie przez upoważniony i wykwalifikowany personel. Okres gwarancji produktu rozpoczyna się dopiero po prawidłowym montażu. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione.
• Urządzenie należy zamontować w taki sposób, aby można było je całkowicie odłączyć od zasilania. Oddzielenie musi być zapewnione przez przełącznik wbudowany w instalację elektryczną, zgodnie z przepisami budowlanymi.
• Tylna powierzchnia piekarnika i dolna powierzchnia płyty nagrzewają się podczas użytkowania. Upewnij się, że połączenie elektryczne nie styka się z powierzchnią tylną. W przeciwnym razie połączenia mogą ulec uszkodzeniu.
• Kabel zasilania nie może być ściśnięty,

zgięty lub uwięziony ani nie może stykać się z gorącymi częściami urządzenia. Może to spowodować zwarcie urządzenia i zapalenie się w wyniku stopienia kabla. Jeśli kabel zasilania zostanie uszkodzony, musi zostać wymieniony przez elektryka. Ryzyko porażeniem prądem lub pożarem.

• Dostęp do wtyczki, po zamontowaniu urządzenia, powinien być łatwy (ale nie powinna się znajdować nad płytą grzewczą).
• Podczas okablowania należy przestrzegać krajowych/lokalnych przepisów dotyczących elektryczności i stosować gniazdko/linię i wtyczkę odpowiednie do urządzenia. Jeśli wartości graniczne mocy produktu przekraczają obciążalność prądową wtyczki i gniazdka/linii, należy podłączyć produkt bezpośrednio do stałej instalacji elektrycznej bez korzystania z wtyczki i gniazdka/linii.
• Należy upewnić się, że prąd znamionowy bezpiecznika jest zgodny z urządzeniem.
• Połączenie musi być zgodne z przepisami.
• Dane dotyczące zasilania sieciowego muszą odpowiadać danym podanym na tabliczce znamionowej produktów. Na spodzie płyty znajduje się tabliczka znamionowa, a po otwarciu drzwiczki piekarnika można znaleźć etykietę urządzenia.
• Kabel zasilający musi być zgodny z wartościami podanymi w tabeli „Dane techniczne”.
• Jeśli produkt zostanie podłączony bezpośrednio do źródła zasilania: Jeśli nie jest możliwe odłączenie wszystkich biegunów zasilania, należy odłączyć rozłącznik o luzie styków co najmniej 3 mm (bezpieczniki, wyłączniki bezpieczeństwa, styczniki), a wszystkie bieguny tego rozłącznika muszą sąsiadować (nie powyżej) z produktem zgodnym z dyrektywami IEE. Nieprzestrzeganie niniejszej instrukcji może spowodować problemy w działaniu urządzenia i unieważnić gwarancję.
• Zalecane jest dodatkowe zabezpieczenie wyłącznikiem różnicowoprowadowym.

Jeśli produkt posiada kabel:

- Podłącz przewód do zasilania w sposób opisany poniżej:

Jeśli typ przewodu zasilającego jest

3-przewodowy, dla połączenia 1-fazowego:

- (BRW/BLA) Brązowo-czarny = L (Faza)

- (BLU) Niebieski = N (Neutralny)

- (GR/YE) Zielono-żółty przewód = (E) ⏚ (Uziemienie)

Jeśli typ przewodu zasilającego jest

5-przewodowy, dla połączenia 3-fazowego:

• (BRW) Brązowy = L1 (Faza)
• (BLA) Czarny = L2 (Faza)
• (GRE) Szary = L3 (Faza)
• (BLU) Niebieski = N (Neutralny)
• (GR/YE) Zielony/żółty przewód = (E) ⏻ (Uziemienie)

Jeśli produkt nie posiada kabla:

Kabel zasilający opisany w głównej tabeli technicznej musi być podłączony do produktu zgodnie z instrukcjami. Ze względów bezpieczeństwa kabel zasilający nie może być dłuższy niż 2 m.

• Pokrywę zaciskową otwórz za pomocą śrubokrętu.
• Przełoż kabel zasilający przez zacisk kablowy poniżej zacisku i przymocuj go do głównego korpusu za pomocą zintegrowanej śruby na elemencie mocującym kabel.
• Kable należy podłączyć zgodnie z dostarczonym schematem.

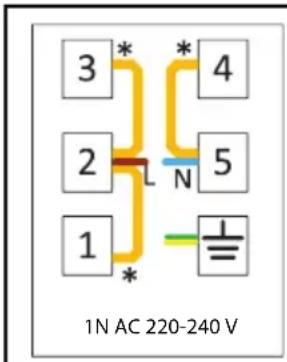

3* 4 2 N 5 1 1N AC 220-240 V

3 L3 * 4 2 L2 N 5 1 L1 3N AC 380-415 V

*Mostek miedziany

Jeśli typ przewodu zasilającego jest

3-przewodowy, dla połączenia 1-fazowego:

• Brązowo-czarny = L (Faza)
• Niebieski = N (Neutralny)
• Zielono-żółty przewód = (E) ⏚ (Uziemienie)

Jeśli typ przewodu zasilającego jest

5-przewodowy, dla połączenia 3-fazowego:

• (BRW) Brązowy = L1 (Faza)
• (BLA) Czarny = L2 (Faza)
• Szary = L3 (Faza)
• Niebieski = N (Neutralny)

• Zielono-żółty przewód = (E) ⏚ (Uziemienie)

• Po podłączeniu zamknij pokrywę zaciskową.

• Podłącz kabel zasilający tak, aby nie dotykał produktu i nie mógł zostać ściśnięty między produktem a ścianą.

Zapobieganie ewentualnemu pożarowi!

• Upewnij się, że wszystkie połączenia elektryczne są bezpieczne i szczelne, aby zapobiec ryzyku wyładowania łukowego.
• Nie wolno używać uszkodzonych kabli lub przedłużaczy.
• Upewnij się, że ciecz lub wilgoć nie znajdują się w miejscu podłączenia do zasilania.

Umieszczenie i zabezpieczenie płyty (Rysunki 5-6-7-8)

• Po przygotowaniu miejsca instalacji urządzenia należy odwrócić płytę do góry dnem i ustawić na płaskiej powierzchni.
• Zamocuj dostarczoną z urządzeniem uszczelkę wokół płyty tak, aby znajdowała się 1-2 mm wewnątrz zewnętrznej krawędzi szyby, jak pokazano na Rysunku 5. Upewnij się, że nie ma luzu między obydwoma końcami oraz między szkłem a uszczelką.
• Przykręć i zabezpiecz sprężyny montażowe dostarczone wraz z urządzeniem, zaczepiając je o ich gniazdo w dolnej obudowie płyty, jak pokazano na Rysunku 6. (W niektórych modelach sprężyny te mogą być zamocowane do urządzenia fabrycznie).
• Ponownie obróć płytę i wyrównaj ją z blatem, a następnie umieść ją na blacie. Kuchenkę można postawić na blacie dzięki sprężynom i łatwo ją zabezpieczyć.

- Ustawiając płytę na blacie, upewnij się, że kuchenka i blat są ustawione równolegle. Jeśli nie jest równolegle, podłącz dodatkowe zaciski montażowe dostarczone z urządzeniem, jak pokazano na Rysunku 8. Rysunek 8 przedstawia możliwe miejsca montażu zacisków. (Miejsca, w których można zamocować zaciski, mogą się różnić w zależności od modelu produktu. Podłącz zgodnie z otworami montażowymi na płycie.) Zamontowane zaciski powinny być umieszczone równolegle wobec siebie. Rodzaj i ilość zacisków dostarczanych z urządzeniem może się różnić w zależności od modelu.

Podłączanie płyty z piekarnikiem oraz ustawienie i zamocowanie piekarnika (Rysunek 9a-9b-10)

• Podłącz piekarnik do zasilania.
• Wsuń piekarnik do połowy szafki.
• Jeśli typ Twojej płyty jest wykonany z witroceramiki: Płyta posiada gniazdko i przewód uziemiający do podłączenia do piekarnika. Podłącz gniazdo do odpowiedniego wejścia w piekarniku, aby kolory pasowały (Rysunek 9a). Przymocuj przewód uziemiający za pomocą śruby (Rysunek 9a).

- Jeśli Twój typ płyty jest indukcyjny:

Płyta jest wyposażona w dwa gniazdka i przewód uziemiający, które należy podłączyć do piekarnika. Jak pokazano na rysunku 9b, podłącz gniazda do odpowiednich gniazd w piekarniku. Przymocuj kabel uziemiający śrubą pokazaną na rysunku 9b.

• Dosuń piekarnik do końca szafki.
• Piekarnik przymocować do mebli za pomocą dołączonych śrub. (Rysunek 10)
• Po zamontowaniu należy sprawdzić, czy śruby są odpowiednio dokręcone, a produkt dobrze zamocowany. Jeśli piekarnik nie zostanie zamontowany zgodnie z instrukcją, a śruby odpowiednio dokręcone, istnieje ryzyko przewrócenia się urządzenia podczas użytkowania.

Kontrola końcowa

• Po zamontowaniu włączyć zasilanie..
• Należy przeczytać instrukcję obsługi dotyczącą pierwszego użycia produktu.
• Sprawdź funkcje urządzeń.

Demontaż urządzeń

• Wyciągnij wtyczkę urządzenia z kontaktu.
• Odkręcić śruby mocujące.v
• Wysuń piekarnik do połowy szafki.
• Rozłącz piekarnik i płytę.
  • Wysuń piekarnik do końca.
• Jeśli płyta jest zabezpieczona dodatkowymi zaciskami, należy najpierw je odkręcić.
• Wyjmij płytę, wypychając ją od dołu do góry.
