Merkki	Beko
Malli	BBUM12340X
Tuotetyyppi	Upotettava liesi (keittotaso + uuni)
Keittotason tyyppi	Keraaminen lasi
Keittoalueiden lukumäärä	4
Uunin tyyppi	Sähköuuni
Uunin tilavuus	65 L
Sähköliitäntä	230 V / 50 Hz
Kokonaisteho	~10 kW
Mitat (L x S x K)	60 x 60 x 85 cm
Nettopaino	45 kg
Keittotason materiaali	Keraaminen lasi
Uunin luukku	Kylmä lasi
Puhdistus	Manuaalinen puhdistus, emaloidut pinnat
Turvallisuus	Sisäänrakennettu tuuletus, automaattinen katkaisu ylikuumenemisen varalta
Uunin toiminnot	Kiertoilma, alalämpö, grilli, sisävalo
Korjattavuusindeksi	7.5/10
Varaosien saatavuus	Tärkeimmät osat saatavilla 10 vuotta
Takuu	2 vuotta

Usein kysytyt kysymykset - BBUM12340X BEKO

Millainen sähköliitäntä tarvitaan Beko BBUM12340X -lieseen?

Laite vaatii yksivaiheisen 230 V 50 Hz -syötön maadoituksella. Virtajohto on kytkettävä pätevän sähköasentajan toimesta ohjeen kaavioiden mukaisesti.

Kuinka liesi asennetaan työtasoon?

Leikkaa aukko mittoihin (kuva 2-3), aseta tiivistysnauha keittotasoon, kiinnitä asennusjouset, aseta keittotaso työtasoon. Uuni liu'utetaan sitten kaappiin ja kiinnitetään ruuveilla.

Mikä turvaetäisyys on noudatettava lieden ja huonekalujen välillä?

Varaa vähintään 750 mm keittotason ja yläkaapin väliin (tai 650 mm jos liesituuletin on asennettu). Sivuetäisyyden tulee olla vähintään levyn leveys. Takana tarvitaan vähintään 15 mm ilmanvaihto.

Kuinka keittotaso kytketään uuniin?

Keraamilasilla keittotasolla kytke keittotason pistoke uunin vastaavaan pistorasiaan, kiinnitä maadoitusjohdin sille tarkoitetulla ruuvilla. Indukiotasolla kaksi pistoketta kytketään.

Sopiiko liesi kaikille kattilatyypeille?

Keraamilasilla keittotasolla käytä tasapohjaisia ja sileitä kattiloita. Vältä karkeita tai kuparipohjia, jotka voivat naarmuttaa pintaa.

Kuinka keraamilasinen keittotaso puhdistetaan?

Käytä erityistä kaavinta palaneille jäämille ja keraamilasipuhdistusainetta. Älä käytä hankaavia jauheita tai metallisientä. Puhdista jäähtymisen jälkeen.

Mitä tehdä, jos uuni ei kuumene?

Tarkista ensin sähkönsyöttö ja katkaisija. Varmista, että kypsennystila on valittu oikein. Jos ongelma jatkuu, ota yhteys valtuutettuun huoltoon.

Voiko liesiä käyttää ilman uunin luukkua?

Ei, uunin luukun tulee olla aina kiinni kypsennyksen aikana turvallisuuden ja oikean toiminnan varmistamiseksi. Käyttö ilman luukkua aiheuttaa palovammojen ja toimintahäiriöiden riskin.

Kuinka lapsilukko aktivoidaan?

Ohjeessa ei mainita erityistä lapsilukkoa. Turvallisuussyistä älä koskaan jätä lapsia ilman valvontaa laitteen lähelle.

Mistä löydän varaosia tälle mallille?

Tärkeimmät varaosat (vastukset, lasit, painikkeet) ovat saatavilla valtuutetuilta Beko-jälleenmyyjiltä. Käytä mallinumeroa BBUM12340X tilauksessa.

KÄYTTÖOHJE BBUM12340X BEKO

- Keerake kinnituskruvid lahti.v

FI - Turvallisuusohjeet

- Valtuutetun henkilön on asennettava tuote voimassa olevien määräysten mukaan. Valmistajaa ei voi asettaa vastuuseen vaurioista, jotka johtuvat valtuuttamattomien henkilöiden suorittamista toimenpiteistä, joka voi myös mitätöidä takuun.

- Asennuspaikan valmistelu ja sähköasennukset laitteen asennuspaikalla ovat asiakaan vastuulla.

- Laite on asennettava paikallisten sähkömääräysten mukaan.

- Poista ennen tuotteen asennusta materiaalit ja asiakirjat sen sisältä ja tarkasta silmämääräisesti, että tuotteessa ei ole vaurioita. Mikäli havaitset vikoja, älä asenna laitetta.

- Varmista, että käyttäjä ei voi koskettaa sähkökytkentöihin asennuksen jälkeen.

- Tuote on raskas, vähintään kahden henkilön tulee kantaa sitä.

- Ovea ja/tai kahvaa ei saa käyttää tuotteen nostamiseen tai siirtämiseen. Käytä nostokohtia, jotka sijaitsevat tuoteteen molemmilla puolilla. Käytä aina suojakäsineitä kuljetuksen ja asennuksen aikana.

- Irrota virtaliitännät asennusalueelta, ennen asennusta.

- Kaluston, johon uuni asennetaan, on oltava lämmönkestävä (vähintään 100 °C).

- Varmista, että kalusto on suora, vaakatasossa ja kiinnitetty, ennen laitteen asennusta.

- Älä asenna lämmöneristysnauhoja kalusteen sisäpuolelle, johon uuni asennetaan.

- Laitetta ei saa asentaa oven taakse ylikuumenemisen ehkäisemiseksi.

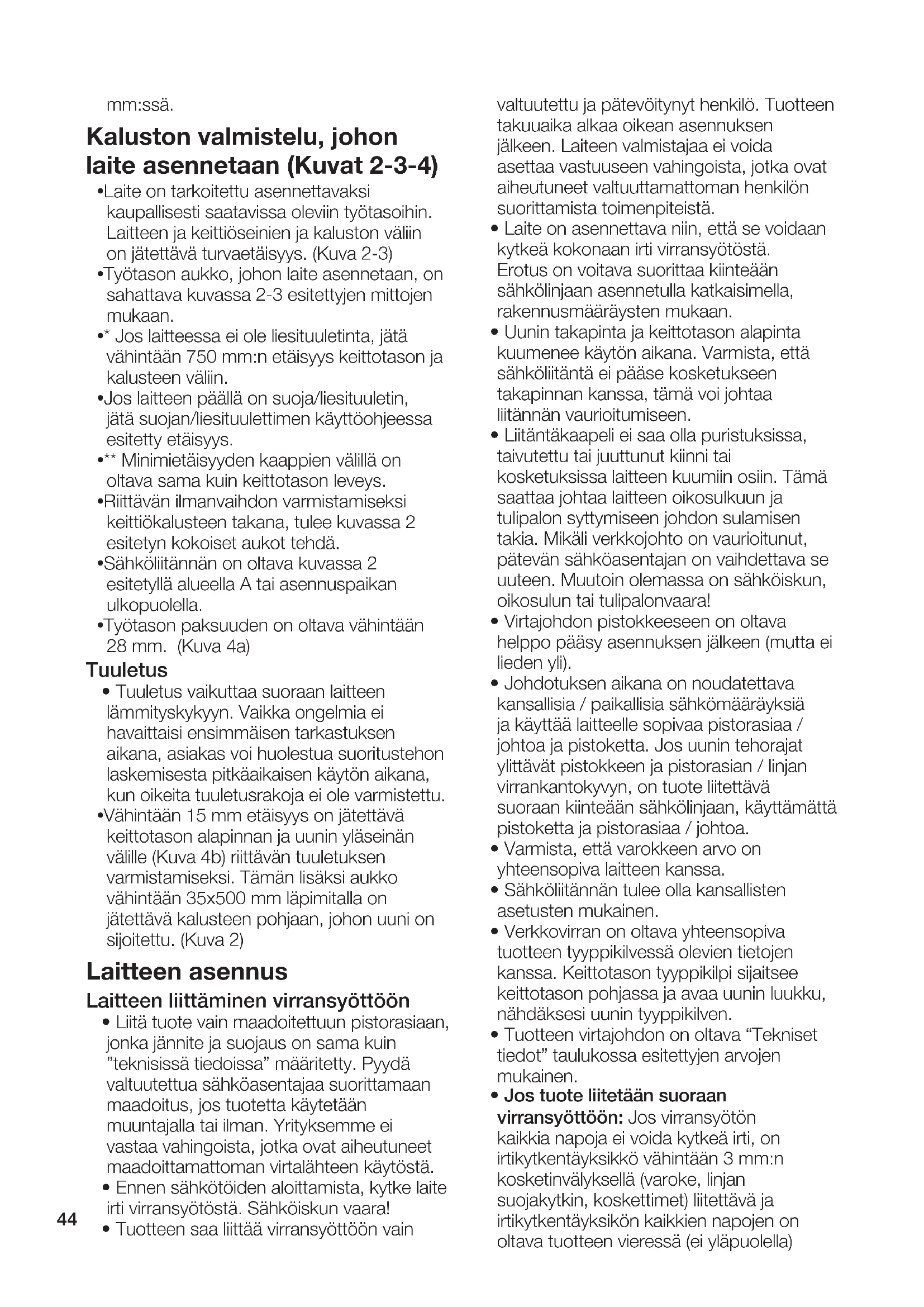

- Asennuskaaviossa esitetyt mitat ovat

mm:ssä.

Kaluston valmistelu, johon laite asennetaan (Kuvat 2-3-4)

• Laite on tarkoitettu asennettavaksi kaupallisesti saatavissa oleviin työtasoihin. Laitteen ja keittiöseinien ja kaluston väliin on jätettävä turvaetäisyys. (Kuva 2-3)
• Työtason aukko, johon laite asennetaan, on sahattava kuvassa 2-3 esitettyjen mittojen mukaan.
  •* Jos laitteessa ei ole liesituuletinta, jätä vähintään 750 mm:n etäisyys keittotason ja kalusteen väliin.
• Jos laitteen päällä on suoja/liesituuletin, jätä suojan/liesituulettimen käyttöohjeessa esitetty etäisyys.
  •** Minimietäisyyden kaappien välillä on oltava sama kuin keittotason leveys.
• Riittävän ilmanvaihdon varmistamiseksi keittiökalusteen takana, tulee kuvassa 2 esitetyn kokoiset aukot tehdä.
• Sähköliitännän on oltava kuvassa 2 esitetyllä alueella A tai asennuspaikan ulkopuolella.
• Työtason paksuuden on oltava vähintään 28 mm. (Kuva 4a)

Tuuletus

• Tuuletus vaikuttaa suoraan laitteen lämmityskykyyn. Vaikka ongelmia ei havaittaisi ensimmäisen tarkastuksen aikana, asiakas voi huolestua suoritustehon laskemisesta pitkäaikaisen käytön aikana, kun oikeita tuuletusrakoja ei ole varmistettu.
• Vähintään 15 mm etäisyys on jätettävä keittotason alapinnan ja uunin yläseinän välille (Kuva 4b) riittävän tuuletuksen varmistamiseksi. Tämän lisäksi aukko vähintään 35x500 mm läpimitalla on jätettävä kalusteen pohjaan, johon uuni on sijoitettu. (Kuva 2)

Laitteen asennus

Laitteen liittäminen virransyöttöön

• Liitä tuote vain maadoitettuun pistorasiaan, jonka jännite ja suojaus on sama kuin "teknisissä tiedoissa" määritetty. Pyydä valtuutettua sähköasentajaa suorittamaan maadoitus, jos tuotetta käytetään muuntajalla tai ilman. Yrityksemme ei vastaa vahingoista, jotka ovat aiheutuneet maadoittamattoman virtalähteen käytöstä.
• Ennen sähkötöiden aloittamista, kytke laite irti virransyötöstä. Sähköiskun vaara!
• Tuotteen saa liittää virransyöttöön vain

valtuutettu ja pätevöitynyt henkilö. Tuotteen takuuaika alkaa oikean asennuksen jälkeen. Laiteen valmistajaa ei voida asettaa vastuuseen vahingoista, jotka ovat aiheutuneet valtuuttamattoman henkilön suorittamista toimenpiteistä.

• Laite on asennettava niin, että se voidaan kytkeä kokonaan irti virransyötöstä. Erotus on voitava suorittaa kiinteään sähkölinjaan asennetulla katkaisimella, rakennusmääräysten mukaan.
• Uunin takapinta ja keittotason alapinta kuumenee käytön aikana. Varmista, että sähköliitäntä ei pääse kosketukseen takapinnan kanssa, tämä voi johtaa liitännän vaurioitumiseen.
• Liitäntäkaapeli ei saa olla puristuksissa, taivutettu tai juuttunut kiinni tai kosketuksissa laitteen kuumiin osiin. Tämä saattaa johtaa laitteen oikosulkuun ja tulipalon syttymiseen johdon sulamisen takia. Mikäli verkkojohto on vaurioitunut, pätevän sähköasentajan on vaihdettava se uuteen. Muutoin olemassa on sähköiskun, oikosulun tai tulipalonvaara!
• Virtajohdon pistokkeeseen on oltava helppo pääsy asennuksen jälkeen (mutta ei lieden yli).
• Johdotuksen aikana on noudatettava kansallisia / paikallisia sähkömääräyksiä ja käyttää laitteelle sopivaa pistorasiaa / johtoa ja pistoketta. Jos uunin tehorajat ylittävät pistokkeen ja pistorasian / linjan virrankantokyvyn, on tuote liitettävä suoraan kiinteään sähkölinjaan, käyttämättä pistoketta ja pistorasiaa / johtoa.
• Varmista, että varokkeen arvo on yhteensopiva laitteen kanssa.
• Sähköliitännän tulee olla kansallisten asetusten mukainen.
• Verkkovirran on oltava yhteensopiva tuotteen tyyppikilvessä olevien tietojen kanssa. Keittotason tyyppikilpi sijaitsee keittotason pohjassa ja avaa uunin luukku, nähdäksesi uunin tyyppikilven.
• Tuotteen virtajohdon on oltava “Tekniset tiedot” taulukossa esitettyjen arvojen mukainen.
• Jos tuote liitetään suoraan virransyöttöön: Jos virransyötön kaikkia napoja ei voida kytkeä irti, on irtikytkentäyksikkö vähintään 3 mm:n kosketinvälyksellä (varoke, linjan suojakytkin, koskettimet) liitettävä ja irtikytkentäyksikön kaikkien napojen on oltava tuotteen vieressä (ei yläpuolella)

m IEE-direktiivien mukaisesti. Ohjeiden laiminlyöminen voi johtaa toimintaongelmiin ja mitätöidä tuotteen takuun.

- Lisäsuojausta jäännösvirtakatkaisimella suositellaan.

Jos tuote on varustettu kaapelilla:

- Liitä tuotteen johto virransyöttöön, kuten alla on kuvattu:

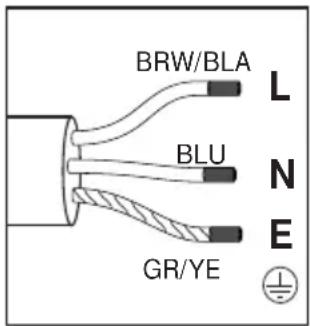

Jos virtajohtotyyppi on 3-johdintyyppi, 1-vaiheen liitännälle:

• (BRW/BLA) Ruskea/musta = L (Vaihe)
• (BLU) Sininen = N (Neutraali)
• (GR/YE) Vihreä/keltainen johto = (E) ⏚ (Maadoitus)
  Jos virtajohtotyyppi on 5-johdintyyppi, 3-vaiheen liitännälle:
• (BRW) Ruskea = L1 (Vaihe)
• (BLA) Musta = L2 (Vaihe)
• (GRE) Harmaa = L3 (Vaihe)
• (BLU) Sininen = N (Neutraali)
• (GR/YE) Vihreä/keltainen johto = (E) ⏚ (Maadoitus)

Jos tuotetta ei ole varustettu kaapelilla:

Teknisten tietojen taulukossa määritetty virtakaapeli on liitettävä tuotteeseen seuraavien ohjeiden mukaan. Virtakaapeli ei saa olla yli 2 metrin pituinen, turvallisuussyistä.

• Avaa liitinlohkon kansi ruuvitaltalla.
• Syötä virtakaapeli liittimen alla olevan kaapelikiinnikkeen läpi ja kiinnitä se runkoon kiinnitysosassa olevalla ruuvilla.
• Kytke johdot toimitetun kaavion mukaan.

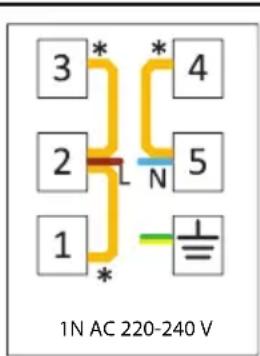

3* 4 2 N 5 1 1N AC 220-240 V

3 L3 * 4 2 L2 N 5 1 L1 3N AC 380-415 V

* Kuparisilta

Jos virtajohtotyyppi on 3-johdintyyppi, 1-vaiheen liitännälle:

• Ruskea/musta = L (vaihe)
• Sininen N (Neutraali)
• Vihreä/keltainen johto = (E) ⒺMaadoitus)

Jos virtajohtotyyppi on 5-johdintyyppi, 3-vaiheen liitännälle:

• Ruskea = L1 (Vaihe)
• Musta = L2 (Vaihe)
• Harmaa = L3 (Vaihe)
• Sininen N (Neutraali)

• Vihreä/keltainen johto = (E) Maadoitus)

• Sulje liitinlohkon kansi, kun johdot on liitetty.

• Liitä virtakaapeli virransyöttöön reitittämällä se niin, että se ei koske tuotteeseen ja jää puristuksiin tuotteen ja seinän väliin.

Mahdollisen tulipalovaaran ehkäisy!

• Varmista, että kaikki sähköliitännät ovat kiinnitetty tiukkaan, kipinöiden muodostumisen ehkäisemiseksi.
• Älä käytä vaurioituja kaapeleita tai jatkojohtoja.
• Varmista, että nesteitä tai kosteutta ei pääse sähköliitäntäkohtaan.

Keittotason sijoitus ja kiinnitys (Kuvat 5-6-7-8)

• Kun laitteen asennuspaikka on valmisteltu, käännä keittotaso ylösalaisin ja aseta se tasaiselle alustalle.
• Kiinnitä laitteen mukana toimitettu tiiviste keittotason ympärille niin, että se on 1-2 mm lasin ulkoreunan sisäpuolella, kuten esitetty kuvassa 5. Varmista, että rakoa ei ole kummassakaan päässä lasin ja tiivisteen välissä.
• Asenna ja kiristä mukana toimitetut kiinnitysjouset ja kytke ne paikoilleen keittotason alakotelossa, kuten esitetty kuvassa 6. (Joissakin malleissa nämä jouset voivat olla asennettu tehtaalla.)
• Käännä keittotaso ja kohdista se työtason kanssa ja sijoita se sitten työtason päälle. Keittotaso on sijoitettava työtason päälle jousten avulla, ja sen on oltava helppo kiinnittää.
• Varmista, että keittotaso ja työtaso ovat rinnakkain, kun sijoitat keittotason työtason päälle. Jos ne eivät ole rinnakkain, asenna laitteen mukana toimitetut lisäkiinnikkeet, kuten esitetty kuvassa 8. Kuvassa 8 on esitetty kiinnikkeiden mahdolliset asennuspaikat. (Kiinnikkeiden

kiinnityspaikka voi vaihdella tuotemallista riippuen. Voit kiinnittää keittotasossa olevien asennusreikien mukaan.) Varmista rinnakkaisuus kiinnittämällä kiinnikkeet sopiviin paikkoihin. Tuotteen mukana toimitettujen kiinnikkeiden määrä vaihtelee tuotemallin mukaan.

Keittotaso-uuni liitännän suorittaminen ja uunin sijoitus ja kiinnitys.

(Kuva 9a-9b-10)

•Liitä uuni verkkovirtaan.
- Työnnä uuni keskitettynä kahden henkilön toimesta täysin perille kalustoon.
- Jos keittotasosi on lasikeraaminen:
Keittotasossa on pistoke ja maadoituskaapeli liitäntään uuniin. Liitä pistoke kuvassa 9a esitetyllä tavalla liitäntään uunissa niin, että niiden värit täsmäävät. Kiinnitä maadoituskaapeli ruuvilla, kuten esitetty kuvassa 9a.

- Jos keittotasosi on induktiotyyppi: Keittotasossa on kaksi pistorasiaa ja maadoituskaapeli, jotka kytketään uuniin. Liitä pistorasiat kuvan 9b osoittamalla tavalla uunissa olevaan aukkoon. Kiinnitä maadoituskaapeli kuvassa 9b esitetyllä ruuvilla.

•Sijoita täysin kalustoon.

• Kiinnitä uuni kalusteeseen mukana toimitetuilla ruuveilla. (Kuva 10)
• Tarkasta asennuksen lopuksi, että ruuvit on kiristetty ja tuote kiinnitetty kunnolla. Jos uunia ei asenneta ohjeiden mukaan ja ruuveja ei ole kiristetty kunnolla, voi tuote kaatua käytön aikana.

Lopullinen tarkistus

• Kytke virransyöttö päälle asennuksen jälkeen.
• Lue käyttöohje, ennen tuotteen ensimmäistä käyttöä.
  • Tarkista laitteen toiminta.

Laitteiden poistaminen

• Irrota laite verkkovirrasta.
• Irrota uunin kiinnitysruuvit.v
• Vedä uuni kahden henkilön toimesta puoliksi ulos kalustosta.
• Kytke uuni ja keittotaso irti.
• Vedä uuni täysin ulos.
• Jos keittotaso on kiinnitetty lisäkiinnikkeillä, irrota ensin kiinnikkeet.
• Poista keittotaso työntämällä keittotasoa

ylöspäin sen pohjasta.
