Tuotetyyppi	Liesi
Merkki	Beko
Malli	BBSE12130XD
Mitat (L x S x K)	600 x 600 x 850 mm
Paino	60 kg
Sähköliitäntä	230 V ~ 50 Hz, 13 A
Kaasutyyppi	Maakaasu (G20) tai butaani/propaani (G30/G31) toimitettavan suuttimen mukaan
Kaasupolttimien lukumäärä	4 (mukaan lukien kolmoiskehäpoltin)
Uunityyppi	Monitoiminen sähköuuni
Uunin tilavuus	75 L
Uunin toiminnot	Kiertoilma, ylä- ja alalämpö, grilli, sulatus, kiertoilma + grilli
Uunin puhdistus	Pyrolyysillä (korkealämpöpuhdistus)
Uunin valaistus	Halogeenilamppu, vaihdettava
Uunin luukku	Irrotettava lasi puhdistusta varten
Lapsilukko	Ohjauslukituslaite
Automaattinen sammutus	Kyllä, turva ylikuumenemistapauksissa
Energialuokka (uuni)	A+
Energiankulutus (uuni)	0.99 kWh (kiertoilma), 1.09 kWh (perinteinen)
Korjattavuusindeksi	8.4/10 (arvioitu)
Varaosat saatavilla	Kyllä, Beko-huollon kautta (lamput, vastukset, termostaatit, lasit)

Usein kysytyt kysymykset - BBSE12130XD BEKO

Kuinka asentaa Beko BBSE12130XD liesi?

Asennuksen tulee suorittaa ammattilainen. Varmista, että kaappi kestää lämpöä (min 100°C). Tee tuuletusaukot ohjeen kaavioiden mukaisesti. Liitä kaasu hyväksytyllä letkulla ja sähkö 230V maadoitettuun pistorasiaan. Kiinnitä laite mukana toimitetuilla ruuveilla kaatumisen estämiseksi. Katso täydellinen ohje yksityiskohtaisia vaiheita varten.

Mikä on uunin tilavuus?

Uunin tilavuus on 75 litraa, mikä mahdollistaa suurten ruokien, kuten kalkkunan tai useiden kakkujen paistamisen samanaikaisesti.

Kuinka käyttää pyrolyysitoimintoa?

Pyrolyysi kuumentaa uunin noin 500°C:een polttaakseen ruokajäämät. Poista lisävarusteet, sulje luukku ja valitse pyrolyysiohjelma. Kesto on noin 1,5 tuntia. Kun se on valmis, anna jäähtyä ja pyyhi tuhkat kostealla liinalla. Käynnistä keittiön tuuletus.

Mitä tehdä, jos uuni ei kuumene?

Tarkista ensin sähkönsyöttö (vikavirtasuoja, pistorasia). Jos uuni näyttää virhekoodin, katso koodi käyttöohjeesta. Mahdollisia syitä ovat viallinen vastus, rikkinäinen termostaatti tai johdotusongelma. Ota yhteyttä Beko-huoltoon diagnoosia varten.

Kuinka puhdistaa keittotaso?

Kaasupolttimien osalta irrota päät ja renkaat, puhdista ne saippuavedellä ja harjalla. Emalipinnalle käytä mietoa pesuainetta ja hankaamatonta sientä. Vältä klooripitoisia tuotteita. Kuivaa huolellisesti ennen kokoamista.

Voinko käyttää alumiinisia astioita uunissa?

Kyllä, mutta vältä suoraa kosketusta vastuksiin (grilli). Älä käytä alumiinifoliota uunin pohjalla, koska se voi estää lämmön ja vahingoittaa emalia. Käytä mieluiten lasi-, keraami- tai metalliastioita.

Kuinka asettaa uunin kello?

Ensimmäisen virran kytkemisen jälkeen kello vilkkuu. Paina '+' ja '-' -painikkeita yhtä aikaa 2 sekunnin ajan, säädä aika '+' tai '-' -painikkeilla. Käyttöohje kertoo tarkan menettelyn mallin mukaan. Voit myös ohjelmoida paistajakäyntejä.

Mikä on Beko-lieden takuu?

Lakisääteinen takuu on 2 vuotta, mutta Beko tarjoaa usein lisätakuun 5 vuotta moottorille ja tietyille osille rekisteröinnin ehdolla. Säilytä kuitti ja noudata asennusehtoja. Virheellisestä asennuksesta johtuvat viat eivät kuulu takuun piiriin.

Kuinka vaihtaa uunin lamppu?

Irrota laite verkosta. Poista suojalasi (usein clipattu), kierrä lamppu irti (tyyppi G9, 25W, 300°C). Vaihda samanlaiseen lamppuun. Aseta lasi takaisin. Älä koske uuteen lamppuun sormin (käytä liinaa). Ohjeessa on viitteet.

Kuinka säästää energiaa tällä liedellä?

Käytä kiertoilmatilaa, joka kypsentää nopeammin ja matalammassa lämpötilassa. Esikuumenna vain tarvittaessa. Hyödynnä jälkilämpö kypsennyksen loppuun. Käytä tasapohjaisia kattiloita ja paistinpannuja, jotka sopivat polttimille. Pyrolyysipuhdistus kuluttaa paljon energiaa, rajoita se muutamaan kertaan vuodessa.

KÄYTTÖOHJE BBSE12130XD BEKO

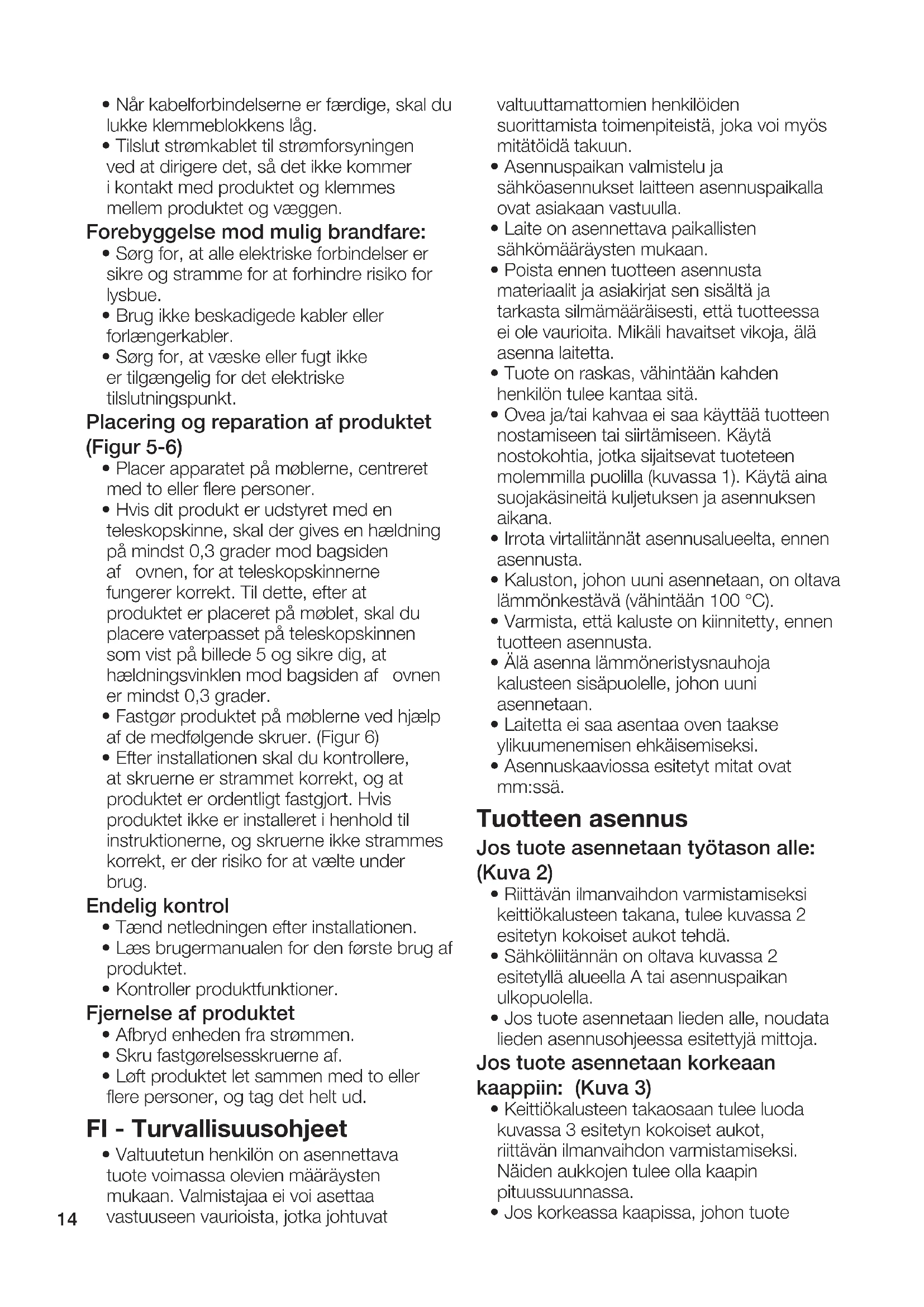

FI - Turvallisuusohjeet

- Valtuutetun henkilön on asennettava tuote voimassa olevien määräysten mukaan. Valmistajaa ei voi asettaa vastuuseen vaurioista, jotka johtuvat

valtuuttamattomien henkilöiden suorittamista toimenpiteistä, joka voi myös mitätöidä takuun.

- Asennuspaikan valmistelu ja sähköasennukset laitteen asennuspaikalla ovat asiakaan vastuulla.

- Laite on asennettava paikallisten sähkömääräysten mukaan.

- Poista ennen tuotteen asennusta materiaalit ja asiakirjat sen sisältä ja tarkasta silmämääräisesti, että tuotteessa ei ole vaurioita. Mikäli havaitset vikoja, älä asenna laitetta.

- Tuote on raskas, vähintään kahden henkilön tulee kantaa sitä.

- Ovea ja/tai kahvaa ei saa käyttää tuotteen nostamiseen tai siirtämiseen. Käytä nostokohtia, jotka sijaitsevat tuoteteen molemmilla puolilla (kuvassa 1). Käytä aina suojakäsineitä kuljetuksen ja asennuksen aikana.

- Irrota virtaliitännät asennusalueelta, ennen asennusta.

- Kaluston, johon uuni asennetaan, on oltava lämmönkestävä (vähintään 100 °C).

- Varmista, että kaluste on kiinnitetty, ennen tuotteen asennusta.

- Älä asenna lämmöneristysnauhoja kalusteen sisäpuolelle, johon uuni asennetaan.

- Laitetta ei saa asentaa oven taakse ylikuumenemisen ehkäisemiseksi.

- Asennuskaaviossa esitetyt mitat ovat mm:ssä.

Tuotteen asennus

Jos tuote asennetaan työtason alle: (Kuva 2)

• Riittävän ilmanvaihdon varmistamiseksi keittiökalusteen takana, tulee kuvassa 2 esitetyn kokoiset aukot tehdä.
• Sähköliitännän on oltava kuvassa 2 esitetyllä alueella A tai asennuspaikan ulkopuolella.
• Jos tuote asennetaan lieden alle, noudata lieden asennusohjeessa esitettyjä mittoja.

Jos tuote asennetaan korkeaan kaappiin: (Kuva 3)

- Keittiökalusteen takaosaan tulee luoda kuvassa 3 esitetyn kokoiset aukot, riittävän ilmanvaihdon varmistamiseksi. Näiden aukkojen tulee olla kaapin pituussuunnassa.

- Jos korkeassa kaapissa, johon tuote

asennetaan, on takapaneeli, on se poistettava.

- Sähköliitännän on oltava kuvassa 3 esitetyllä alueella A tai asennuspaikan ulkopuolella.

Jos tuote asennetaan kulmaan: (Kuva 4a-4b)

- Huomioi esitetyt mitat, jotta kuvissa 4a-4b esitetty kulma-asennus voitaisiin suorittaa.

Laitteen liittäminen virransyöttöön

- Liitä tuote vain maadoitettuun pistorasiaan, jonka jännite ja suojaus on sama kuin "teknisissä tiedoissa" määritetty. Pyydä valtuutettua sähköasentajaa suorittamaan maadoitus, jos tuotetta käytetään muuntajalla tai ilman. Yrityksemme ei vastaa vahingoista, jotka ovat aiheutuneet maadoittamattoman virtalähteen käytöstä.

- Ennen sähkötöiden aloittamista, kytke laite irti virransyötöstä. Sähköiskun vaara!

- Tuotteen saa liittää virransyöttöön vain valtuutettu ja pätevöitynyt henkilö. Tuotteen takuuaika alkaa oikean asennuksen jälkeen. Laiteen valmistajaa ei voida asettaa vastuuseen vahingoista, jotka ovat aiheutuneet valtuuttamattoman henkilön suorittamista toimenpiteistä.

- Laite on asennettava niin, että se voidaan kytkeä kokonaan irti virransyötöstä. Erotus on voitava suorittaa kiinteään sähkölinjaan asennetulla katkaisimella, rakennusmääräysten mukaan.

- Uunin takapinta kuumenee käytön aikana. Varmista, että sähköliitäntä ei pääse kosketukseen takapinnan kanssa, tämä voi johtaa liitännän vaurioitumiseen.

- Liitäntäkaapeli ei saa olla puristuksissa, taivutettu tai juuttunut kiinni tai kosketuksissa uunin kuumiin osiin. Jos kaapeli sulaa, voi se johtaa uunin oikosulkuun tai tulipaloon. Mikäli verkkojohto on vaurioitunut, pätevän sähköasentajan on vaihdettava se uuteen. Muutoin olemassa on sähköiskun, oikosulun tai tulipalonvaara!

- Virtajohdon pistokkeeseen on oltava helppo pääsy asennuksen jälkeen (mutta ei lieden yli).

- Johdotuksen aikana on noudatettava kansallisia / paikallisia sähkömääräyksiä ja käyttää uunille sopivaa pistorasiaa / johtoa ja pistoketta. Jos uunin tehorajat ylittävät pistokkeen ja pistorasian / linjan virrankantokyvyn, on tuote liitettävä

suoraan kiinteään sähkölinjaan, käyttämättä pistoketta ja pistorasiaa / johtoa.

- Varmista, että varokkeen arvo on yhteensopiva laitteen kanssa.

- Sähköliitännän tulee olla kansallisten asetusten mukainen.

- Verkkovirran on oltava yhteensopiva tuotteen tyyppikilvessä olevien tietojen kanssa. Avaa etuluukku, tyyppikilven katsomiseksi.

- Tuotteen virtajohdon on oltava "Tekniset tiedot" taulukossa esitettyjen arvojen mukainen.

- Jos tuote liitetään suoraan

virransyöttöön: Jos virransyötön kaikkia napoja ei voida kytkeä irti, on irtikykentäyksikkö vähintään 3 mm:n kosketinvälyksellä (varoke, linjan suojakytkin, koskettimet) liitettävä ja irtikykentäyksikön kaikkien napojen on oltava tuotteen vieressä (ei yläpuolella) m IEE-direktiivien mukaisesti. Ohjeiden laiminlyöminen voi johtaa toimintaongelmiin ja mitätöidä tuotteen takuun.

- Lisäsuojausta jäännösvirtakatkaisimella suositellaan.

Jos tuote on varustettu kaapelilla ja pistokkeella

- Tuote on varustettu kaapelilla ja pistokkeella. Liitä tuotteen pistoke maadoitettuun pistorasiaan ja suorita sähkökytkentä.

Jos tuote on varustettu kaapelilla mutta ei pistokkeella

- Liitä tuotteen johto virransyöttöön, kuten alla on kuvattu:

- Ruskea/musta kaapeli = L (vaihe)

- Sininen kaapeli N (Neutraali)

- Vihreä/keltainen kaapeli = (E) ⏚ (Maadoitus)

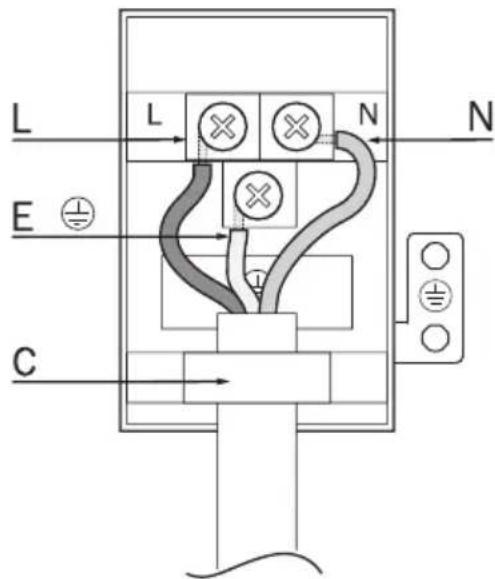

Jos tuotetta ei ole varustettu kaapelilla ja pistokkeella

Teknisten tietojen taulukossa määritetty virtakaapeli on liitettävä tuotteeseen seuraavien ohjeiden mukaan. Virtakaapeli ei saa olla yli 2 metrin pituinen, turvallisuussyistä.

- Avaa liitinlohkon kansi ruuvitaltalla.

- Syötä virtakaapeli liittimen alla olevan kaapelikiinnikkeen läpi ja kiinnitä se runkoon kiinnitysosassa olevalla ruuvilla.

- Kytke johdot toimitetun kaavion mukaan.

• N = Neutraali (Sininen)
• L = Virta/vaihe (Ruskea/musta)
• E = Maadoitus (Vihreä/keltainen)
• C = Kaapelikiinnike

- Sulje liitinlohkon kansi, kun johdot on liitetty.

- Liitä virtakaapeli virransyöttöön reitittämällä se niin, että se ei koske tuotteeseen ja jää puristuksiin tuotteen ja seinän väliin.

Mahdollisen tulipalovaaran ehkäisy!

• Varmista, että kaikki sähköliitännät ovat kiinnitetty tiukkaan, kipinöiden muodostumisen ehkäisemiseksi.
• Älä käytä vaurioituja kaapeleita tai jatkojohtoja.
• Varmista, että nesteitä tai kosteutta ei pääse sähköliitäntäkohtaan.

Tuotteen sijoitus ja kiinnitys (Kuva 5-6)

• Sijoita laite kalusteeseen ja keskitä se kahden tai useamman henkilön avulla.
• Jos tuotteesi on varustettu teleskooppikiskolla, on oltava vähintään 0,3 asteen kaltevuus uunin takaosaan, jotta teleskooppikiskot toimivat kunnolla. Tätä varten aseta vesivaaka tuotteen huonekalujen päälle asettamisen jälkeen teleskooppikiskoon kuvan 5 mukaisesti ja varmista, että kaltevuus uunin takaosaan on vähintään 0,3 astetta.
• Kiinnitä tuote kalusteeseen mukana toimitetuilla ruuveilla. (Kuva 6)
• Tarkasta asennuksen lopuksi, että ruuvit on kiristetty ja tuote kiinnitetty kunnolla. Jos tuotetta ei asenneta ohjeiden mukaan ja ruuveja ei ole kiristetty kunnolla, voi tuote kaatua käytön aikana.

Lopullinen tarkistus

• Kytke virransyöttö päälle asennuksen jälkeen.
• Lue käyttöohje, ennen tuotteen ensimmäistä käyttöä.
  • Tarkasta tuotteen toiminnot.

Tuotteen poistaminen

• Irrota tuote virransyötöstä.
• Irrota kiinnitysruuvit.
• Nosta tuotetta toisen tai useamman henkilön avulla ja poista se kokonaan.
