Tuotetyyppi	Sisäänrakennettava liesi
Merkki	Beko
Malli	BBUC1132T0X
Mitat (L x S x K)	60 x 60 x 85 cm
Nettopaino	55 kg
Sähköliitäntä	220-240 V ~ 50/60 Hz (yksivaiheinen) tai 380-415 V 3N~ (kolmivaiheinen)
Kokonaisteho	noin 11 kW
Keittotason tyyppi	Keraaminen tai induktio (version mukaan)
Polttimien määrä	4
Uunin tyyppi	Sähköinen, monitoimiuuni
Uunin tilavuus	71 L
Uunin toiminnot	Kiertoilma, alalämpö, ylälämpö, grilli, sulatus
Uunin puhdistus	Pyrolyysi- tai katalyyttipuhdistus (mallista riippuen)
Uunin luukku	Kylmä lasi, irrotettava puhdistusta varten
Uunin valaistus	Halogeenilamppu
Lapsilukitus	Ohjauslukitus
Automaattinen sammutus	Kyllä
Korjauskelpoisuusindeksi	7,8/10 (arvio)
Varaosat saatavilla	Kyllä, Beko-huoltoverkon kautta

Usein kysytyt kysymykset - BBUC1132T0X BEKO

Mikä on liesi BBUC1132T0X:n asennusmenettely?

Asennuksen tulee suorittaa ammattimainen asentaja. Ensin on valmisteltava kaappi ilmoitettujen mittojen mukaan (kuva 2-3), kiinnitettävä tiiviste keittotason ympärille, asetettava liesi työtasolle, liitettävä uuni keittotasoon pistokkeilla ja maadoitusjohdolla, ja kiinnitettävä uuni kaappiin mukana tulevilla ruuveilla.

Miten liesi kytketään sähköön?

Laite voidaan kytkeä joko yksivaiheisena 220-240 V tai kolmivaiheisena 380-415 V. Noudata ohjekirjan kaaviota: yksivaiheisessa käytä 3-johdinkaapelia (L, N, maa); kolmivaiheisessa 5-johdinkaapelia (L1, L2, L3, N, maa). Käytä vikavirtasuojakytkintä ja noudata paikallisia määräyksiä.

Mitä tehdä, jos keittotaso ei syty?

Tarkista ensin sähkönsyöttö (sulake, katkaisija). Varmista sitten, että keittotaso on kytketty oikein uuniin tarkoitettuun pistokkeeseen. Jos ongelma jatkuu, ota yhteyttä Beko-huoltoon.

Miten uuni puhdistetaan pyrolyysin jälkeen?

Pyrolyysijakson (joka polttaa jäämät) jälkeen odota, kunnes uuni on jäähtynyt, ja pyyhi tuhkat kostealla liinalla. Älä käytä hankaavia puhdistusaineita. Irrota tarvittaessa ritilät ja luukku täydellistä puhdistusta varten.

Voidaanko uunin luukku irrottaa puhdistusta varten?

Kyllä, uunin luukku on irrotettavissa. Avaa se kokonaan, nosta saranavivut, ja irrota luukku. Puhdista lasit sopivalla puhdistusaineella ja asenna takaisin käänteisessä järjestyksessä.

Mitä keittiövälineitä tulee käyttää keraamisella keittotasolla?

Käytä litteäpohjaisia ja sileitä kattiloita ja paistinpannuja, mieluiten ruostumattomasta teräksestä, emaloitua valurautaa tai sopivaa alumiinia. Vältä kupari- tai raakasaviastioita, jotka voivat naarmuttaa pintaa.

Miten lapsilukitus aktivoidaan?

Aktivoi lapsilukitus painamalla lukituspainiketta (usein lukkosymboli) pitkään, kunnes merkkivalo syttyy. Poistaaksesi lukituksen, toista sama toimenpide. Katso tarkka sijainti ohjekirjasta.

Miksi uuni lämpenee epätasaisesti?

Varmista, että tuuletusaukot eivät ole tukossa ja ettei uuni ole liian täynnä. Käytä kiertoilma-toimintoa paremman lämmön jakautumisen saavuttamiseksi. Tarkista myös luukun tiiviys.

Mikä on Beko BBUC1132T0X -liesi takuu?

Vakiotakuu on 2 vuotta. Se voidaan pidentää 5 vuoteen rekisteröimällä laite Beko-verkkosivustolla. Tarkat ehdot on määritelty laitteen mukana toimitetussa takuutodistuksessa.

Mistä löydän varaosia tälle liesille?

Varaosia on saatavana Beko-huoltopalvelusta, valtuutetuilta jälleenmyyjiltä tai viralliselta verkkosivustolta. Käytä tuotenumeroa BBUC1132T0X tunnistaaksesi yhteensopivat osat.

KÄYTTÖOHJE BBUC1132T0X BEKO

- Keerake kinnituskruvid lahti.v

FI - Turvallisuusohjeet

- Valtuutetun henkilön on asennettava tuote voimassa olevien määräysten mukaan. Valmistajaa ei voi asettaa vastuuseen vaurioista, jotka johtuvat valtuuttamattomien henkilöiden suorittamista toimenpiteistä, joka voi myös mitätöidä takuun.

- Asennuspaikan valmistelu ja sähköasennukset laitteen asennuspaikalla ovat asiakaan vastuulla.

- Laite on asennettava paikallisten sähkömääräysten mukaan.

- Poista ennen tuotteen asennusta materiaalit ja asiakirjat sen sisältä ja tarkasta silmämääräisesti, että tuotteessa ei ole vaurioita. Mikäli havaitset vikoja, älä asenna laitetta.

- Varmista, että käyttäjä ei voi koskettaa sähkökytkentöihin asennuksen jälkeen.

- Tuote on raskas, vähintään kahden

henkilön tulee kantaa sitä.

- Ovea ja/tai kahvaa ei saa käyttää tuotteen nostamiseen tai siirtämiseen. Käytä nostokohtia, jotka sijaitsevat tuoteteen molemmilla puolilla (kuvassa 1). Käytä aina suojakäsineitä kuljetuksen ja asennuksen aikana.

- Irrota virtaliitännät asennusalueelta, ennen asennusta.

- Kaluston, johon uuni asennetaan, on oltava lämmönkestävä (vähintään 100 °C).

- Varmista, että kalusto on suora, vaakatasossa ja kiinnitetty, ennen laitteen asennusta.

- Älä asenna lämmöneristysnauhoja kalusteen sisäpuolelle, johon uuni asennetaan.

- Laitetta ei saa asentaa oven taakse ylikuumenemisen ehkäisemiseksi.

- Asennuskaaviossa esitetyt mitat ovat mm:ssä.

Kaluston valmistelu, johon laite asennetaan (Kuvat 2-3-4)

- Laite on tarkoitettu asennettavaksi kaupallisesti saatavissa oleviin työtasoihin. Laitteen ja keittiöseinien ja kaluston väliin on jätettävä turvaetäisyys. (Kuva 2-3)

- Työtason aukko, johon laite asennetaan, on sahattava kuvassa 2-3 esitettyjen mittojen mukaan.

•* Jos laitteessa ei ole liesituuletinta, jätä vähintään 750 mm:n etäisyys keittotason ja kalusteen väliin.

- Jos laitteen päällä on suoja/liesituuletin, jätä suojan/liesituulettimen käyttöohjeessa esitetty etäisyys.

-** Minimietäisyyden kaappien välillä on oltava sama kuin keittotason leveys.

- Riittävän ilmanvaihdon varmistamiseksi keittiökalusteen takana, tulee kuvassa 2 esitetyn kokoiset aukot tehdä.

- Sähköliitännän on oltava kuvassa 2 esitetyllä alueella A tai asennuspaikan ulkopuolella.

- Työtason paksuuden on oltava vähintään 28 mm. (Kuva 4a)

Tuuletus

- Tuuletus vaikuttaa suoraan laitteen lämmityskykyyn. Vaikka ongelmia ei havaittaisi ensimmäisen tarkastuksen aikana, asiakas voi huolestua suoritustehon laskemisesta pitkäaikaisen käytön aikana, kun oikeita tuuletusrakoja ei ole varmistettu.

•Vähintään 15 mm etäisyys on jätettävä

keittotason alapinnan ja uunin yläseinän välille (Kuva 4b) riittävän tuuletuksen varmistamiseksi. Tämän lisäksi aukko vähintään 35x500 mm läpimitalla on jätettävä kalusteen pohjaan, johon uuni on sijoitettu. (Kuva 2)

Laitteen asennus

Laitteen liittäminen virransyöttöön

• Liitä tuote vain maadoitettuun pistorasiaan, jonka jännite ja suojaus on sama kuin "teknisissä tiedoissa" määritetty. Pyydä valtuutettua sähköasentajaa suorittamaan maadoitus, jos tuotetta käytetään muuntajalla tai ilman. Yrityksemme ei vastaa vahingoista, jotka ovat aiheutuneet maadoittamattoman virtalähteen käytöstä.
• Ennen sähkötöiden aloittamista, kytke laite irti virransyötöstä. Sähköiskun vaara!
• Tuotteen saa liittää virransyöttöön vain valtuutettu ja pätevöitynyt henkilö. Tuotteen takuuaika alkaa oikean asennuksen jälkeen. Laiteen valmistajaa ei voida asettaa vastuuseen vahingoista, jotka ovat aiheutuneet valtuuttamattoman henkilön suorittamista toimenpiteistä.

- Laite on asennettava niin, että se voidaan kytkeä kokonaan irti virransyötöstä. Erotus on voitava suorittaa kiinteään sähkölinjaan asennetulla katkaisimella, rakennusmääräysten mukaan.

- Uunin takapinta ja keittotason alapinta kuumenee käytön aikana. Varmista, että sähköliitäntä ei pääse kosketukseen takapinnan kanssa, tämä voi johtaa liitännän vaurioitumiseen.

- Liitäntäkaapeli ei saa olla puristuksissa, taivutettu tai juuttunut kiinni tai kosketuksissa laitteen kuumiin osiin. Tämä saattaa johtaa laitteen oikosulkuun ja tulipalon syttymiseen johdon sulamisen takia. Mikäli verkkojohto on vaurioitunut, pätevän sähköasentajan on vaihdettava se uuteen. Muutoin olemassa on sähköiskun, oikosulun tai tulipalonvaara!

- Virtajohdon pistokkeeseen on oltava helppo pääsy asennuksen jälkeen (mutta ei lieden yli).

- Johdotuksen aikana on noudatettava kansallisia / paikallisia sähkömääräyksiä ja käyttää laitteelle sopivaa pistorasiaa / johtoa ja pistoketta. Jos uunin tehorajat ylittävät pistokkeen ja pistorasian / linjan virrankantokyvyn, on tuote liitettävä suoraan kiinteään sähkölinjaan, käyttämättä

pistoketta ja pistorasiaa / johtoa.

• Varmista, että varokkeen arvo on yhteensopiva laitteen kanssa.
• Sähköliitännän tulee olla kansallisten asetusten mukainen.
• Verkkovirran on oltava yhteensopiva tuotteen tyyppikilvessä olevien tietojen kanssa. Keittotason tyyppikilpi sijaitsee keittotason pohjassa ja avaa uunin luukku, nähdäksesi uunin tyyppikilven.

- Tuotteen virtajohdon on oltava “Tekniset tiedot” taulukossa esitettyjen arvojen mukainen.

- Jos tuote liitetään suoraan virransyöttöön: Jos virransyötön kaikkia napoja ei voida kytkeä irti, on irtikytkentäyksikkö vähintään 3 mm:n kosketinvälyksellä (varoke, linjan suojakytkin, koskettimet) liitettävä ja irtikytkentäyksikön kaikkien napojen on oltava tuotteen vieressä (ei yläpuolella) m IEE-direktiivien mukaisesti. Ohjeiden laiminlyöminen voi johtaa toimintaongelmiin ja mitätöidä tuotteen takuun.

- Lisäsuojausta jäännösvirtakatkaisimella suositellaan.

Jos tuote on varustettu kaapelilla:

- Liitä tuotteen johto virransyöttöön, kuten alla on kuvattu:

Jos virtajohtotyyppi on 3-johdintyyppi, 1-vaiheen liitännälle:

• (BRW/BLA) Ruskea/musta = L (Vaihe)
• (BLU) Sininen = N (Neutraali)
• (GR/YE) Vihreä/keltainen johto = (E) ⏚ (Maadoitus)

Jos virtajohtotyyppi on 5-johdintyyppi, 3-vaiheen liitännälle:

- (BRW) Ruskea = L1 (Vaihe)

- (BLA) Musta = L2 (Vaihe)

- (GRE) Harmaa = L3 (Vaihe)

- (BLU) Sininen = N (Neutraali)

- (GR/YE) Vihreä/keltainen johto = (E) ⏚ (Maadoitus)

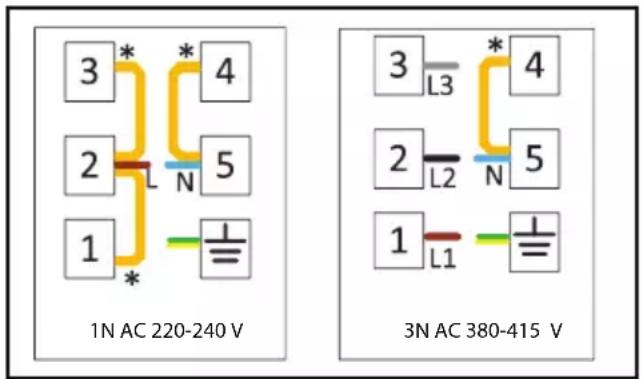

Jos tuotetta ei ole varustettu kaapelilla:

Teknisten tietojen taulukossa määritetty virtakaapeli on liitettävä tuotteeseen seuraavien ohjeiden mukaan. Virtakaapeli ei saa olla yli 2 metrin pituinen, turvallisuussyistä.

• Avaa liitinlohkon kansi ruuvitaltalla.
• Syötä virtakaapeli liittimen alla olevan kaapelikiinnikkeen läpi ja kiinnitä se runkoon kiinnitysosassa olevalla ruuvilla.
• Kytke johdot toimitetun kaavion mukaan.

1N AC 220-240 V 3 * 4 2 L N 5 1 * 3 L3 * 4 2 L2 N 5 1 L1 +

* Kuparisilta

Jos virtajohtotyyppi on 3-johdintyyppi,

1-vaiheen liitännälle:

• Ruskea/musta = L (vaihe)
• Sininen N (Neutraali)
• Vihreä/keltainen johto = (E) (Maadoitus)
  Jos virtajohtotyyppi on 5-johdintyyppi, 3-vaiheen liitännälle:
• Ruskea = L1 (Vaihe)
• Musta = L2 (Vaihe)
• Harmaa = L3 (Vaihe)
• Sininen N (Neutraali)
• Vihreä/keltainen johto = (E) (Maadoitus)

- Sulje liitinlohkon kansi, kun johdot on liitetty.

- Liitä virtakaapeli virransyöttöön reitittämällä se niin, että se ei koske tuotteeseen ja jää puristuksiin tuotteen ja seinän väliin.

Mahdollisen tulipalovaaran ehkäisy!

• Varmista, että kaikki sähköliitännät ovat kiinnitetty tiukkaan, kipinöiden muodostumisen ehkäisemiseksi.
• Älä käytä vaurioituja kaapeleita tai jatkojohtoja.
• Varmista, että nesteitä tai kosteutta ei pääse sähköliitäntäkohtaan.

Keittotason sijoitus ja kiinnitys (Kuvat 5-6-7-8)

• Kun laitteen asennuspaikka on valmisteltu, käännä keittotaso ylösalaisin ja aseta se tasaiselle alustalle.
• Kiinnitä laitteen mukana toimitettu tiiviste

keittotason ympärille niin, että se on 1-2 mm lasin ulkoreunan sisäpuolella, kuten esitetty kuvassa 5. Varmista, että rakoa ei ole kummassakaan päässä lasin ja tiivisteen välissä.

• Asenna ja kiristä mukana toimitetut kiinnitysjouset ja kytke ne paikoilleen keittotason alakotelossa, kuten esitetty kuvassa 6. (Joissakin malleissa nämä jouset voivat olla asennettu tehtaalla.)
• Käännä keittotaso ja kohdista se työtason kanssa ja sijoita se sitten työtason päälle. Keittotaso on sijoitettava työtason päälle jousten avulla, ja sen on oltava helppo kiinnittää.
• Varmista, että keittotaso ja työtaso ovat rinnakkain, kun sijoitat keittotason työtason päälle. Jos ne eivät ole rinnakkain, asenna laitteen mukana toimitetut lisäkiinnikkeet, kuten esitetty kuvassa 8. Kuvassa 8 on esitetty kiinnikkeiden mahdolliset asennuspaikat. (Kiinnikkeiden kiinnityspaikka voi vaihdella tuotemallista riippuen. Voit kiinnittää keittotasossa olevien asennusreikien mukaan.) Varmista rinnakkaisuus kiinnittämällä kiinnikkeet sopiviin paikkoihin. Tuotteen mukana toimitettujen kiinnikkeiden määrä vaihtelee tuotemallin mukaan.

Keittotaso-uuni liitännän suorittaminen ja uunin sijoitus ja kiinnitys. (Kuva 9a-9b-10-11)

•Liitä uuni verkkovirtaan.
- Työnnä uuni keskitettynä kahden henkilön toimesta täysin perille kalustoon.
- Jos keittotasosi on lasikeraaminen:

Keittotasossa on pistoke ja maadoituskaapeli liitäntään uuniin. Liitä pistoke kuvassa 9a esitetyllä tavalla liitäntään uunissa niin, että niiden värit täsmäävät. Kiinnitä maadoituskaapeli ruuvilla, kuten esitetty kuvassa 9a.

- Jos keittotasosi on induktiotyyppi:

Keittotasossa on kaksi pistorasiaa ja maadoituskaapeli, jotka kytketään uuniin. Liitä pistorasiat kuvan 9b osoittamalla tavalla uunissa olevaan aukkoon. Kiinnitä maadoituskaapeli kuvassa 9b esitetyllä ruuvilla.

•Sijoita täysin kalustoon.
- Jos tuotteesi on varustettu teleskooppikiskolla, on oltava vähintään 0,3 asteen kaltevuus uunin takaosaan, jotta

teleskooppikiskot toimivat kunnolla. Tätä varten aseta vesivaaka teleskooppikiskolle kuvan 10 mukaisesti, kun tuote on asetettu huonekalujen päälle, ja varmista, että kaltevuus uunin takaosaan on vähintään 0,3 astetta.

- Kiinnitä uuni kalusteeseen mukana toimitetuilla ruuveilla. (Kuva 11)

- Tarkasta asennuksen lopuksi, että ruuvit on kiristetty ja tuote kiinnitetty kunnolla. Jos uunia ei asenneta ohjeiden mukaan ja ruuveja ei ole kiristetty kunnolla, voi tuote kaatua käytön aikana.

Lopullinen tarkistus

- Kytke virransyöttö päälle asennuksen jälkeen.

- Lue käyttöohje, ennen tuotteen ensimmäistä käyttöä.

• Tarkista laitteen toiminta.

Laitteiden poistaminen

- Irrota laite verkkovirrasta.

- Irrota uunin kiinnitysruuvit.v

- Vedä uuni kahden henkilön toimesta puoliksi ulos kalustosta.

- Kytke uuni ja keittotaso irti.

- Vedä uuni täysin ulos.

- Jos keittotaso on kiinnitetty lisäkiinnikkeillä, irrota ensin kiinnikkeet.

- Poista keittotaso työntämällä keittotasoa ylöspäin sen pohjasta.
