Ürün tipi	Ankastre ocak
Marka	Beko
Model	BBUC1132T0X
Boyutlar (G x D x Y)	60 x 60 x 85 cm
Net ağırlık	55 kg
Elektrik beslemesi	220-240 V ~ 50/60 Hz (tek fazlı) veya 380-415 V 3N~ (üç fazlı)
Toplam güç	11 kW (yaklaşık)
Ocak tipi	Seramik cam veya indüksiyon (versiyona göre)
Ocak sayısı	4
Fırın tipi	Elektrikli, çok fonksiyonlu
Fırın hacmi	71 L
Fırın fonksiyonları	Turbolu ısıtma, taban, üst, ızgara, buz çözme
Fırın temizliği	Piroliz veya katalitik temizlik (modele göre)
Fırın kapağı	Soğuk cam, temizlik için sökülebilir
Fırın aydınlatması	Halojen lamba
Çocuk güvenliği	Kumanda kilidi
Otomatik kapanma	Evet
Onarılabilirlik endeksi	7,8/10 (tahmini)
Yedek parça mevcut	Evet, Beko teknik servis ağı üzerinden

Sık sorulan sorular - BBUC1132T0X BEKO

BBUC1132T0X ankastre ocağın kurulum prosedürü nedir?

Kurulum, kalifiye bir profesyonel tarafından yapılmalıdır. Öncelikle dolap, belirtilen ölçülere göre hazırlanmalı (şekil 2-3), ardından ocak çevresine sızdırmazlık contası takılmalı, ocak tezgaha yerleştirilmeli, fırın elektrik prizleri ve toprak kablosu ile ocak plakasına bağlanmalı ve fırın, verilen vidalarla dolaba sabitlenmelidir.

Ocak elektriksel olarak nasıl bağlanır?

Cihaz, tek fazlı 220-240 V veya üç fazlı 380-415 V olarak bağlanabilir. Kılavuzdaki şemayı izleyin: tek faz için 3 iletkenli kablo (L, N, toprak); üç faz için 5 iletkenli kablo (L1, L2, L3, N, toprak) kullanın. Kaçak akım koruma şalteri kullanın ve yerel yönetmeliklere uyun.

Ocak yanmazsa ne yapmalıyım?

Öncelikle elektrik beslemesini kontrol edin (sigorta, kaçak akım rölesi). Ardından, plakanın fırına uygun priz üzerinden doğru şekilde bağlandığından emin olun. Sorun devam ederse, Beko teknik servisi ile iletişime geçin.

Piroliz sonrası fırın nasıl temizlenir?

Piroliz döngüsünden sonra (kalıntıları yakar), fırının soğumasını bekleyin, ardından külleri nemli bir bezle silin. Aşındırıcı ürünler kullanmayın. Gerekirse, tam temizlik için rayları ve kapağı çıkarın.

Fırın kapağı temizlik için sökülebilir mi?

Evet, fırın kapağı sökülebilir. Kapıyı tamamen açın, menteşe kollarını kaldırın ve kapıyı çıkarın. Camları uygun bir ürünle temizleyin ve ters sırayla takın.

Seramik cam ocakta hangi tür kaplar kullanılmalıdır?

Düz ve pürüzsüz tabanlı tencere ve tavalar kullanın, tercihen paslanmaz çelik, emaye dökme demir veya uygun alüminyum. Yüzeyi çizebilecek bakır veya sade pişmiş toprak kaplardan kaçının.

Çocuk güvenliği için kumandalar nasıl kilitlenir?

Çocuk kilidini, kilit tuşuna (genellikle bir kilit simgesi) bir gösterge ışığı yanana kadar uzun basarak etkinleştirin. Devre dışı bırakmak için aynı işlemi tekrarlayın. Tam yer için kılavuza bakın.

Fırın neden eşit şekilde ısınmıyor?

Havalandırma deliklerinin tıkalı olmadığından ve fırının aşırı yüklenmediğinden emin olun. Daha iyi dağılım için turbolu ısıtma fonksiyonunu kullanın. Ayrıca kapak contasını kontrol edin.

Beko BBUC1132T0X ocağın garantisi nedir?

Standart garanti 2 yıldır. Cihaz Beko web sitesine kaydedilirse 5 yıla uzatılabilir. Kesin koşullar, cihazla birlikte verilen garanti belgesinde belirtilmiştir.

Bu ocak için yedek parçalar nerede bulunur?

Yedek parçalar, Beko teknik servisi, yetkili satıcılar veya resmi web sitesi aracılığıyla temin edilebilir. Uyumlu parçaları belirlemek için BBUC1132T0X referansını kullanın.

KULLANIM KILAVUZU BBUC1132T0X BEKO

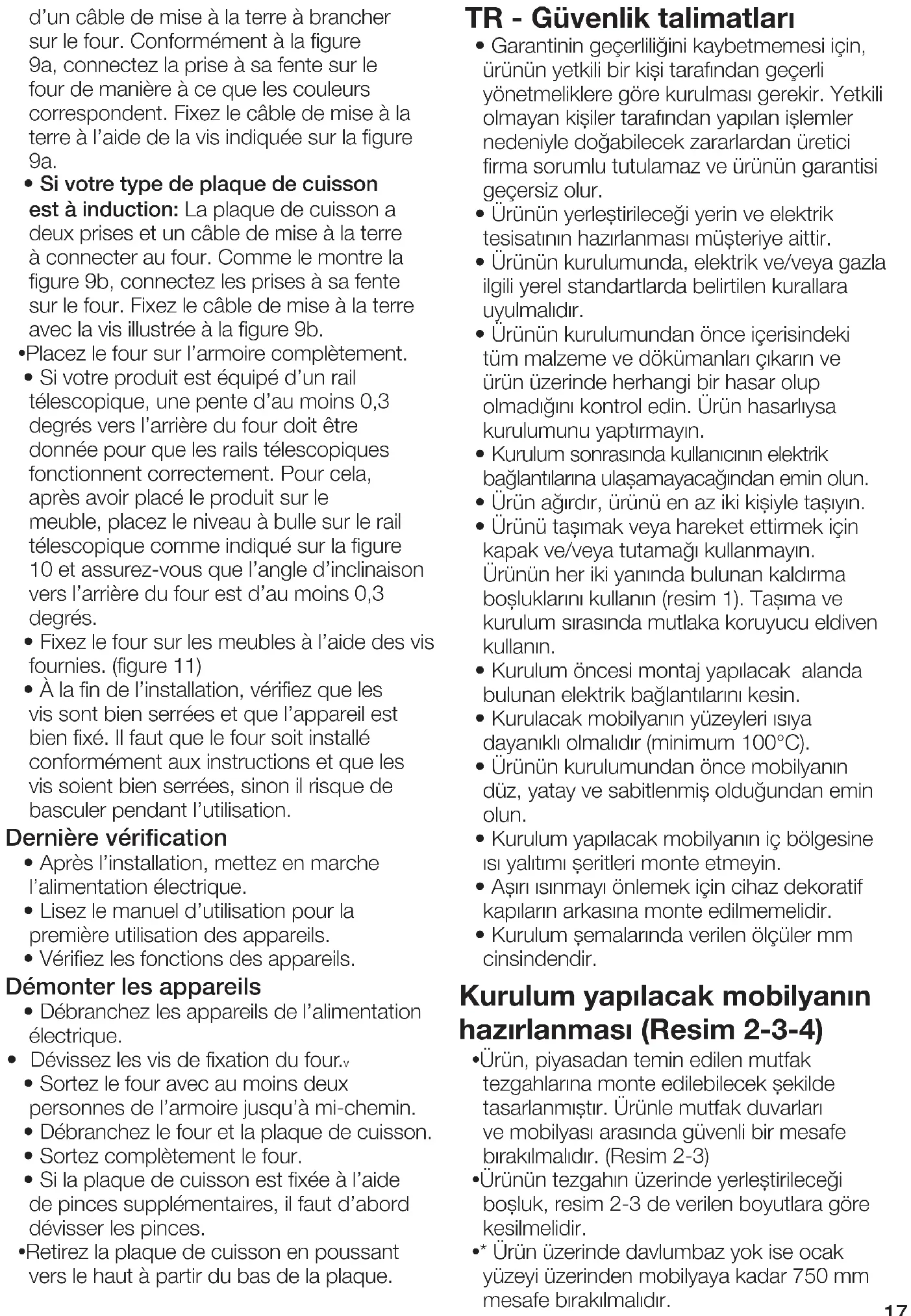

TR - Güvenlik talimatları

- Garantinin geçerliliğini kaybetmemesi için, ürünün yetkili bir kişi tarafından geçerli yönetmeliklere göre kurulması gerekir. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz ve ürünün garantisi geçersiz olur.

- Ürünün yerleştirileceği yerin ve elektrik tesisatının hazırlanması müşteriye aittir.

- Ürünün kurulumunda, elektrik ve/veya gazla ilgili yerel standartlarda belirtilen kurallara uyulmalıdır.

- Ürünün kurulumundan önce içerisindeki tüm malzeme ve dökümanları çıkarın ve ürün üzerinde herhangi bir hasar olup olmadığını kontrol edin. Ürün hasarlıysa kurulumunu yaptırmayın.

- Kurulum sonrasında kullanıcıının elektrik bağlantılarına ulaşamayacağını emin olun.

- Ürün ağırdır, ürünü en az iki kişiyle taşıyın.

- Ürünü taşımak veya hareket ettirmek için kapak ve/veya tutamağı kullanmayın. Ürünün her iki yanında bulunan kaldırma boşluklarını kullanın (resim 1). Taşıma ve kurulum sırasında mutlaka koruyucu eldiven kullanın.

- Kurulum öncesi montaj yapılacak alanda bulunan elektrik bağlantılarını kesin.

- Kurulacak mobilyanın yüzeyleri ısıya dayanıklı olmalıdır (minimum 100°C).

- Ürünün kurulumundan önce mobilyanın düz, yatay ve sabitlenmiş olduğundan emin olun.

- Kurulum yapılacak mobilyanın iç bölgesine ısı yalıtımı şeritleri monte etmeyin.

- Aşırı ısınmayı önlemek için cihaz dekoratif kapıların arkasına monte edilmemelidir.

- Kurulum şemalarında verilen ölçüler mm cinsindendir.

Kurulum yapılacak mobilyanın hazırlanması (Resim 2-3-4)

- Ürün, piyasadan temin edilen mutfak tezgahlarına monte edilebilecek şekilde tasarlanmıştır. Ürünle mutfak duvarları ve mobilyası arasında güvenli bir mesafe bırakılmalıdır. (Resim 2-3)

- Ürünün tezgahın üzerinde yerleştirileceği boşluk, resim 2-3 de verilen boyutlara göre kesilmelidir.

- * Ürün üzerinde davlumbaz yok ise ocak yüzeyi üzerinden mobilyaya kadar 750 mm mesafe bırakılmalıdır.

• Ürün üzerinde davlumbaz/aspirator var ise, montaj yüksekliği için davlumbaz/aspirator kullanma kılavuzunda tavsiye edilen ölçü kadar mesafe bırakılmalıdır.
  •** Dolaplar arası minimum mesafe, ocağın genişliğine eşit olmalıdır.
• Mutfak mobilyasının arka bölmesinde, gerekli havalandırmanın sağlanabilmesi amacı ile resim 2 de gösterilen ölçülerde açıklıklar oluşturulmalıdır.
• Ürünün elektrik bağlantısı resim 2 de bulunan A bölgesinde veya kurulum bölgesi dışında olmalıdır.
• Tezgah kalınlığı en az 28 mm olmalıdır. (Resim 4a)

Havalandırma

• Havalandırma ürünün ısıtma performansını doğrudan etkilemektedir. Doğru havalandırma boşlukları uygulanmadığında ilk kontrollerde sorun olmasa dahi, uzun süreli pişirmelerde performans kayıpları dolayısı ile müşteri şikayetleri oluşabilmektedir.
• Yeterli havalandırmanın sağlanması için ocak alt yüzeyi ile fırın üst duvarı arasında en az 15 mm mesafe bırakılmalıdır (Resim 4b). Ek olarak fırının yerleştirildiği mobilya yuvasının alt kısmında en az 35x500 mm ölçülerinde kesit bırakılmalıdır. (Resim 2)

Ürünün kurulumu

Ürünün elektrik bağlantısının yapılması

• Ürünü, “Teknik özellikler” tablosundaki değerlere uygun bir sigorta tarafından korunan topraklı bir prize/hatta bağlayın. Transformatörlü ya da transformatörsüz kullanımda, topraklama tesisatını ehliyetli bir elektrikçiye yaptırmayı ihmal etmeyin. Ürünün, yerel yönetmeliklere uygun topraklama yapılmadan kullanılması halinde ortaya çıkacak zararlardan firmamız sorumlu olmayacaktır.
• Elektrik tesisatı üzerinde herhangi bir çalışmaya başlamadan önce ürünün elektrik bağlantısını kesin.Elektrik çarpması tehlikesi vardır.
• Ürünün şebeke elektriğine bağlantısı yalnızca yetkili ve ehliyetli bir kişi tarafından yapılabilir. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz.
• Ürün, şebeke bağlantısı tamamen kesilebilecek bir şekilde monte edilmelidir.

Ayırma işlemi, inşaat yönetmelikleri uyarınca bir şalterle veya sabit elektrik tesisatına bağlanmış entegre bir sigortayla gerçekleştirilmelidir.

• Fırın çalışırken arka yüzeyi, ocak çalışırken alt yüzeyi ısınır. Elektrik bağlantıları arka ve alt yüzeylere temas etmemelidir, bağlantılar zarar görebilir.
• Bağlantı kablolarını fırın kapağına sıkıştırmayın ve sıcak yüzeylerin üzerinden geçirmeyin. Kablonun erimesi sonucunda ürünlerin kısa devre yapmasına ve yangın çıkmasına neden olabilirsiniz. Elektrik kablosu hasar görürse, ehliyetli bir elektrikçi tarafından değiştirilmelidir. Aksi takdirde elektrik çarpması, kısa devre veya yangın tehlikesi vardır!
• Elektrik kablosunun fişi kurulumdan sonra kolay erişilebilir olmalıdır (ancak ocakların üzerinde bir yere gelmemelidir).
• Kablolama yaparken ulusal/yerel elektrik düzenlemelerine uymalı ve ürünlere uygun priz çıkışı/hat ve fiş kullanmalısınız. Ürünün güç sınırlarının, fiş ve priz çıkışının/hattın akım taşıma kapasitesini aşması durumunda, ürünü fiş ve priz çıkışı/hat kullanmadan direkt olarak sabit elektrik tesisatına bağlamalışınız.
• Sigorta akımının ürün akımıyla uyumlu olduğundan emin olun.
• Bağlantı ulusal yönetmeliklerle uyumlu olmalıdır.
• Şebeke besleme verileri ürünün tip etiketinde belirtilen verilerle aynı olmalıdır. Ocağın alt kısmında ocağın tip etiketini, fırın kapağı açtığınızda fırının tip etiketini görebilirsiniz.
• Ürünün bağlantı kablosu “Teknik özellikler” bölümünde belirtilen değerlerle uyumlu olmalıdır.
• Ürün direk şebekeye bağlanacak ise: Şebeke beslemesinde tüm kutupların ayrılması mümkün değilse, en az 3 mm kontak mesafesine sahip bir ayırma ünitesi (sigorta, hat emniyet şalteri, kontaktör) bağlanmalı ve bu ayırma ünitesinin tüm kutupları IEE yönergelerine göre ürüne bitişik olmalıdır (üzerinde olmamalıdır). Bu talimata uyulmaması, ürünün çalışmasıyla ilgili sorunlara ve garantisinin geçersiz hale gelmesine neden olabilir.
• Artık akım devre kesicisi ile ilave koruma sağlanması tavsiye edilir.

Ürününüz kablolu ise:

- Ürününüzün kablosunu aşağıda belirtildiği gibi şebekeye bağlayın:

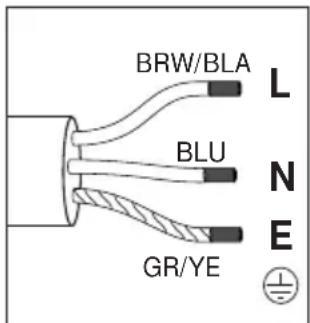

Kablonuzun tipi 3 iletkenli ise 1 fazlı bağlantı için:

• (BRW/BLA) Kahverengi/Siyah kablo=L (Faz)
• (BLU) Mavi kablo = N (Nötr)
• (GR/YE) Yeşil/sarı kablo = (E)

(Topraklama)

Kablonuzun tipi 5 iletkenli ise 3 fazlı bağlantı için:

• Kahverengi = L1 (Faz)
• Siyah = L2 (Faz)
• Gri = L3 (Faz)
• Mavi = N (Nötr)
• Yeşil/sarı kablo = (E) ⏻Topraklama)

Ürününüz kablosuz ise:

Teknik tabloda belirtilen tip ve kesitteki bir elektrik kablosu, aşağıdaki talimatlar izlenerek ürüne bağlanmalıdır. Kablo, güvenlik gerekçesiyle 2 metreden uzun olmamalıdır.

• Tornavida yardımı ile terminal bloğu kapağını açın.
• Elektrik kablosunu terminalin altındaki kablo kelepçesinden geçirin ve kablo sıkıştırma elemanındaki entegre vida yardımıyla ana gövdeye sabitleyin.
• Kabloları verilmiş olan şemaya göre ürüne bağlayın.

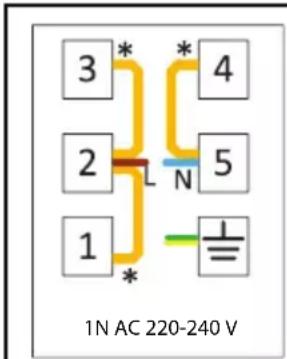

3* 4 2 5 1 1N AC 220-240 V

3 L3 * 4 2 L2 N 5 1 L1 3N AC 380-415 V

* Bakır köprü

Kablonuzun tipi 3 iletkenli ise 1 fazlı bağlantı için:

• Kahverengi/Siyah = L (Faz)
• Mavi = N (Nötr)
• Yeşil/sarı kablo = (E) Topraklama)

Kablonuzun tipi 5 iletkenli ise 3 fazlı bağlantı için:

• Kablo bağlantıları tamamlandıktan sonra terminal bloğunun kapağını kapatın.
• Elektrik kablosunu ürüne temas etmeyecek ve ürünle duvar arasına sıkışmayacak şekilde yönlendirerek şebekeye bağlayın.

Ürünün yanma güvenilirliği için;

• Ark oluşturmaması için, ürün fişinin prize iyice sabitlendiğinden emin olun.
• Orijinal kablo dışında kesik veya hasarlı kablo veya ara kablo kullanmayın.
• Ürün fişinin takıldığı prizde sıvı veya nem olmamasına dikkat edin.

Ocağın yerleştirilmesi ve sabitlenmesi (Figures 5-6-7-8)

• Kurulum yapılacak mobilyanın hazırlanmasından sonra ocağı ters çevirerek düz bir zemine koyun.
• Ocağın montajı sırasında ambalajla birlikte verilen sızdırmazlık contasını, cam dış kenarından 1-2 mm içeride olacak şekilde resim 5' te gösterildiği gibi ocağın etrafına yapıştırın. Her iki uç arasında ve cam ile conta arasında boşluk kalmadığından emin olun.
• Ürünle birlikte verilen montaj yaylarını, Şekil 6'da gösterildiği gibi alt muhafazadaki deliklerden geçirip vidalayarak ocağa sabitleyin. (Bazı modellerde, montaj yayları ürününüze montajlı bir şekilde üretilmiş olabilir.)
• Ocağı tekrar çevirerek tezgaha hizalayın ve tezgaha yerleştirin. Ocak yaylar yardımıyla tezgaha yerleşip, ürününüz kolaylıkla sabitlenecektir.
• Ocak tezgaha yerleştirildiğinde, ocak ile tezgahın paralel olduğundan emin olun. Paralel olmadığı durumda ürünle verilen ek montaj kelepçelerini resim 8'de gösterildiği gibi bağlayın. Resim 8'de kelepçelerin takılabileceği yerler gösterilmiştir. (Kelepçelerin takılabileceği yerler ürün

modeline göre değişkenlik gösterebilir.

Ürününüzde bulunan montaj deliklerine göre bağlayabilirsiniz.) Uygun yerlere kelepçeleri takarak paralelliği sağlayın.

Ürünle birlikte verilen kelepçe tipi ve adeti ürün modeline göre değişkenlik gösterebilir.

Ocak-fırın bağlantısının yapılması ve frının yerleştirilip sabitlenmesi (Resim 9a-9b-10-11)

- Fırının şebekeye elektrik bağlantısını yapın.

- Fırını iki ya da daha fazla kişi ile ortalayarak mobilyanın yarısına kadar sürün.

- Ocağınız vitroseramik ocak ise: Ocağın fırına bağlanacağı bir adet soketi ve topraklama kablosu bulunmaktadır. Resim 9a'da gösterildiği gibi soketi fırın üzerinde bulunan yuvasına renkleri eşleşecek şekilde bağlayın. Topraklama kablosunu da resim 9a'da gösterildiği vida ile sabitleyin.

- Ocağınız indüksiyon ocak ise: Ocağın fırına bağlanacağı iki adet soket ve topraklama kablosu bulunmaktadır. Resim 9b'da gösterildiği gibi soketleri fırın üzerinde bulunan yuvasına takın. Topraklama kablosunu da resim 9b'da gösterildiği vida ile sabitleyin.

- Fırını mobilyaya tamamen yerleştirin.

- Ürününüzde teleskobik ray mevcut ise, teleskobik rayların doğru çalışması için fırının arkasına doğru en az 0,3 derecelik bir eğim verilmelidir. Bunun için ürünü mobilyaya yerleştirdikten sonra resim 10'da gösterildiği gibi su terazisini teleskobik ray üzerine yerleştirerek fırının arkasına doğru eğim açısının en az 0,3 derece olduğundan emin olun.

- Ürünü birlikte verilen vidaları kullanarak mobilyaya sabitleyin. (resim 11)

- Kurulum sonunda, vidaların gerektiği gibi sıkılmış olduğunu ve ürünün iyice sabitlendiğini kontrol edin. Ürünün kurulumu talimatlara uygun olarak yapılmamış ve vidalar gerektiği gibi sıkılmamış ise, kullanım esnasında devrilme riski vardır.

Son kontrol

- Kurulum tamamlandıktan sonra, şebeke elektriğini açın.

- Ürünün ilk kullanımı için kullanma kılavuzunu okuyun.

- Ürünlerin fonksiyonlarını kontrol edin.

Ürünün yerinden tekrar çıkarmak

- Ürünün şebeke bağlantısını kesin.

- Fırının sabitleme vidalarını sökün.

- Ürünü iki ya da daha fazla kişi ile hafifçe kaldırıp yarıya kadar dışarı çıkarın.

- Fırın ve ocağın birbirlerine bağlantılarını ayırın.

- Firini tamamen dışarı çıkarın.v

- Ocağı ek kelepçeler ile sabitlenmiş ise önce kelepçe vidalarını sökün.

- Ocağın alt tarafından yukarı doğru iterek ocağı çıkarın.
