Typ produktu	Kuchenka do zabudowy
Marka	Beko
Model	BBUC1132T0X
Wymiary (szer. x głęb. x wys.)	60 x 60 x 85 cm
Masa netto	55 kg
Zasilanie elektryczne	220-240 V ~ 50/60 Hz (jednofazowe) lub 380-415 V 3N~ (trójfazowe)
Moc całkowita	11 kW (około)
Rodzaj płyty grzewczej	Ceramiczna lub indukcyjna (w zależności od wersji)
Liczba palników	4
Rodzaj piekarnika	Elektryczny, wielofunkcyjny
Pojemność piekarnika	71 L
Funkcje piekarnika	Termoobieg, grzanie dolne, górne, grill, rozmrażanie
Czyszczenie piekarnika	Czyszczenie pirolityczne lub katalityczne (w zależności od modelu)
Drzwi piekarnika	Zimna szyba, demontowalne do czyszczenia
Oświetlenie piekarnika	Lampa halogenowa
Blokada rodzicielska	Blokada sterowania
Automatyczne wyłączanie	Tak
Indeks naprawialności	7,8/10 (szacunkowo)
Dostępność części zamiennych	Tak, poprzez sieć serwisową Beko

Często zadawane pytania - BBUC1132T0X BEKO

Jaka jest procedura instalacji kuchenki BBUC1132T0X?

Instalację musi przeprowadzić wykwalifikowany specjalista. Najpierw należy przygotować mebel zgodnie z podanymi wymiarami (rys. 2-3), następnie zamocować uszczelkę wokół płyty grzewczej, umieścić kuchenkę na blacie, podłączyć piekarnik do płyty grzewczej za pomocą wtyczek i przewodu uziemiającego, a następnie przymocować piekarnik w meblu za pomocą dostarczonych śrub.

Jak podłączyć kuchenkę elektrycznie?

Urządzenie można podłączyć jednofazowo 220-240 V lub trójfazowo 380-415 V. Postępuj zgodnie ze schematem w instrukcji: dla jednofazowego użyj kabla 3-żyłowego (L, N, ziemia); dla trójfazowego kabla 5-żyłowego (L1, L2, L3, N, ziemia). Użyj wyłącznika różnicowoprądowego i przestrzegaj lokalnych norm.

Co zrobić, jeśli płyta grzewcza nie włącza się?

Najpierw sprawdź zasilanie elektryczne (wyłącznik, bezpiecznik). Następnie upewnij się, że płyta jest prawidłowo podłączona do piekarnika przez przeznaczone gniazdo. Jeśli problem nie ustąpi, skontaktuj się z serwisem Beko.

Jak wyczyścić piekarnik po pirolizie?

Po cyklu pirolizy (który spala pozostałości) poczekaj, aż piekarnik ostygnie, następnie wytrzyj popiół wilgotną szmatką. Nie używaj ściernych środków czyszczących. W razie potrzeby zdejmij prowadnice i drzwi w celu dokładnego czyszczenia.

Czy drzwi piekarnika można zdemontować do czyszczenia?

Tak, drzwi piekarnika są demontowalne. Otwórz je całkowicie, unieś dźwignie zawiasów, a następnie zdejmij drzwi. Wyczyść szyby odpowiednim środkiem i zamontuj ponownie, wykonując czynności w odwrotnej kolejności.

Jakie rodzaje naczyń używać na płycie ceramicznej?

Używaj garnków i patelni z płaskim i gładkim dnem, najlepiej ze stali nierdzewnej, emaliowanego żeliwa lub odpowiedniego aluminium. Unikaj naczyń miedzianych lub z surowej gliny, które mogą porysować powierzchnię.

Jak zablokować sterowanie dla bezpieczeństwa dzieci?

Włącz blokadę rodzicielską, naciskając i przytrzymując przycisk blokady (często symbol kłódki), aż zaświeci się kontrolka. Aby wyłączyć, powtórz tę samą czynność. Sprawdź w instrukcji dokładne położenie.

Dlaczego piekarnik nagrzewa się nierównomiernie?

Upewnij się, że otwory wentylacyjne nie są zatkane, a piekarnik nie jest przeładowany. Użyj funkcji termoobiegu dla lepszego rozprowadzenia ciepła. Sprawdź również szczelność drzwi.

Jaka jest gwarancja na kuchenkę Beko BBUC1132T0X?

Standardowa gwarancja wynosi 2 lata. Można ją przedłużyć do 5 lat, jeśli urządzenie zostanie zarejestrowane na stronie Beko. Dokładne warunki są określone w karcie gwarancyjnej dołączonej do urządzenia.

Gdzie znaleźć części zamienne do tej kuchenki?

Części zamienne są dostępne w serwisie Beko, u autoryzowanych sprzedawców lub na oficjalnej stronie internetowej. Użyj referencji BBUC1132T0X, aby zidentyfikować kompatybilne części.

INSTRUKCJA OBSŁUGI BBUC1132T0X BEKO

PL - Instrukcja bezpieczeństwa

• Urządzenie musi zostać zamontowane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione, co może również unieważnić gwarancję.
• Za przygotowanie miejsca i instalacji elektrycznej dla produktu odpowiada klient.
• Urządzenie należy zamontować zgodnie z lokalnymi przepisami elektrycznymi.
• Przed zamontowaniem urządzenia usuń z niego wszystkie materiały i dokumenty oraz sprawdź wzrokowo, czy na produkcie nie ma żadnych wad. Jeśli są, nie należy montować urządzenia.
• Upewnij się, że użytkownik nie ma dostępu do połączeń elektrycznych po instalacji.
• Produkt jest ciężki, dlatego powinny go przenosić co najmniej dwie osoby.
• Nie należy podnosić/przenosić urządzenia za drzwi i/lub uchwyt. Zostaw wolną przestrzeń z obu stron, aby łatwiej było prenieść urządzenie (rysunek 1). Podczas transportu i montażu należy nosić rękawice ochronne.
• Przed rozpoczęcie pracy odłącz wszelkie połączenia elektryczne w obszarze montażu urządzenia.
• Powierzchnie mebli, w których ma być zamontowany piekarnik, muszą być

odporne na ciepło (minimum 100 °C).

• Upewnij się, że mebel stoi prosto, poziomo i jest zamocowany przed instalacją urządzenia.
• Nie należy montować pasków izolacyjnych wewnątrz mebla, w którym ma zostać zamontowany piekarnik.
• Urządzenie nie może być zamontowane za dekoracyjnymi drzwiami, aby zapobiec jego przegrzaniu.
• Wymiary podane na schematach montażowych są w mm.

Przygotowanie mebli do montażu urządzenia (Rysunki 2-3-4)

• Urządzenie jest przeznaczone do montażu na blatach, które można dostać w sprzedaży. Pomiędzy urządzeniem a ścianami kuchennymi i meblami należy zachować bezpieczną odległość. (Rysunek 2-3)
• Wolną przestrzeń, w której urządzenie zostanie umieszczone na blacie, należy przyciąć zgodnie z wymiarami podanymi na rysunku 2-3.
• * Jeśli na urządzeniu nie ma okapu, należy zachować odległość 750 mm od powierzchni płyty do mebli.
• Jeśli nad urządzeniem jest zamontowana osłona/okap, należy zachować odpowiednią odległość dla wysokości montażu, zgodnie z opisem w instrukcji obsługi osłony/okapu.
  •** Minimalna odległość między szafkami powinna być równa szerokości płyty.
• Aby zapewnić niezbędną wentylację z tyłu szafek, należy wywiercić otwory o wymiarach pokazanych na rysunku 2.
• Podłączenie elektryczne musi znajdować się w obszarze A (jak na rysunku 2) lub poza miejscem montażu.
• Grubość blatu powinna wynosić co najmniej 28 mm. (Rysunek 4a)

Wentylacja

- Wentylacja wpływa bezpośrednio na wydajność grzewczą urządzenia. Nawet jeśli żaden problem nie zostanie wykryty podczas pierwszych inspekcji, mogą wystąpić obawy klientów z powodu utraty wydajności podczas gotowania przez dłuższy czas, gdy nie zapewniono prawidłowych szczelin wentylacyjnych.

- Należy zachować minimalny odstęp 15 mm między dolną powierzchnią kuchenki a górną ścianą piekarnika (Rysunek 4b), aby zapewnić odpowiednią wentylację. Dodatkowo w dolnej części obudowy mebla w miejscu ustawienia piekarnika należy pozostawić przekrój o wymiarach 35x500 mm. (Rysunek 2)

Instalacja urządzenia

Włożyć wtyczkę urządzenia do kontaktu.

• Urządzenie należy podłączać wyłącznie do uziemionego gniazdka/linii z napięciem i zabezpieczeniem określonym w „Specyfikacjach technicznych”. Uziemienie do urządzenia używane z lub bez transformatora powinno być zamontowane przez wykwalifikowanego elektryka. Nasza firma nie ponosi odpowiedzialności za jakiekolwiek problemy wynikające z tego, że produkt nie został uziemiony zgodnie z lokalnymi przepisami.
• Przed rozpoczęciem jakichkolwiek prac związanych z instalacją elektryczną należy odłączyć produkt od źródła zasilania. Ryzyko porażenia prądem!
• Produkt może być podłączony do źródła zasilania wyłącznie przez upoważniony i wykwalifikowany personel. Okres gwarancji produktu rozpoczyna się dopiero po prawidłowym montażu. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione.
• Urządzenie należy zamontować w taki sposób, aby można było je całkowicie odłączyć od zasilania. Oddzielenie musi być zapewnione przez przełącznik wbudowany w instalację elektryczną, zgodnie z przepisami budowlanymi.
• Tylna powierzchnia piekarnika i dolna powierzchnia płyty nagrzewają się podczas użytkowania. Upewnij się, że połączenie elektryczne nie styka się z powierzchnią tylną. W przeciwnym razie połączenia mogą ulec uszkodzeniu.
• Kabel zasilania nie może być ściśnięty, zgięty lub uwięziony ani nie może stykać się z gorącymi częściami urządzenia. Może to spowodować zwarcie urządzenia i zapalenie się w wyniku stopienia kabla. Jeśli kabel zasilania zostanie uszkodzony, musi zostać wymieniony przez elektryka.

Ryzyko porażeniem prądem lub pożarem.

• Dostęp do wtyczki, po zamontowaniu urządzenia, powinien być łatwy (ale nie powinna się znajdować nad płytą grzewczą).
• Podczas okablowania należy przestrzegać krajowych/lokalnych przepisów dotyczących elektryczności i stosować gniazdko/linię i wtyczkę odpowiednie do urządzenia. Jeśli wartości graniczne mocy produktu przekraczają obciążalność prądową wtyczki i gniazdka/linii, należy podłączyć produkt bezpośrednio do stałej instalacji elektrycznej bez korzystania z wtyczki i gniazdka/linii.
• Należy upewnić się, że prąd znamionowy bezpiecznika jest zgodny z urządzeniem.
• Połączenie musi być zgodne z przepisami.
• Dane dotyczące zasilania sieciowego muszą odpowiadać danym podanym na tabliczce znamionowej produktów. Na spodzie płyty znajduje się tabliczka znamionowa, a po otwarciu drzwiczki piekarnika można znaleźć etykietę urządzenia.
• Kabel zasilający musi być zgodny z wartościami podanymi w tabeli „Dane techniczne”.
• Jeśli produkt zostanie podłączony bezpośrednio do źródła zasilania: Jeśli nie jest możliwe odłączenie wszystkich biegunów zasilania, należy odłączyć rozłącznik o luzie styków co najmniej 3 mm (bezpieczniki, wyłączniki bezpieczeństwa, styczniki), a wszystkie bieguny tego rozłącznika muszą sąsiadować (nie powyżej) z produktem zgodnym z dyrektywami IEE. Nieprzestrzeganie niniejszej instrukcji może spowodować problemy w działaniu urządzenia i unieważnić gwarancję.
• Zalecane jest dodatkowe zabezpieczenie wyłącznikiem różnicowoprowadowym.

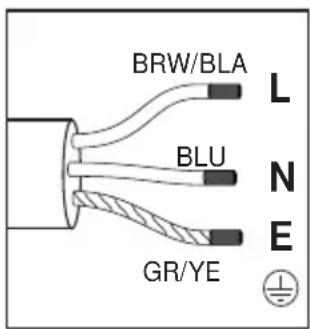

Jeśli produkt posiada kabel:

- Podłącz przewód do zasilania w sposób opisany poniżej:

Jeśli typ przewodu zasilającego jest 3-przewodowy, dla połączenia 1-fazowego:

• (BRW/BLA) Brązowo-czarny = L (Faza)
• (BLU) Niebieski = N (Neutralny)
• (GR/YE) Zielono-żółty przewód = (E)
  (Uziemienie)

Jeśli typ przewodu zasilającego jest

5-przewodowy, dla połączenia 3-fazowego:

• (BRW) Brązowy = L1 (Faza)
• (BLA) Czarny = L2 (Faza)
• (GRE) Szary = L3 (Faza)
• (BLU) Niebieski = N (Neutralny)
• (GR/YE) Zielony/żółty przewód = (E) ⏚ (Uziemienie)

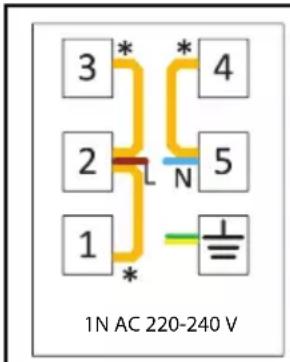

Jeśli produkt nie posiada kabla:

Kabel zasilający opisany w głównej tabeli technicznej musi być podłączony do produktu zgodnie z instrukcjami. Ze względów bezpieczeństwa kabel zasilający nie może być dłuższy niż 2 m.

• Pokrywę zaciskową otwórz za pomocą śrubokrętu.
• Przełoż kabel zasilający przez zacisk kablowy poniżej zacisku i przymocuj go do głównego korpusu za pomocą zintegrowanej śruby na elemencie mocującym kabel.
• Kable należy podłączyć zgodnie z dostarczonym schematem.

3* 2 1 * 4 5 N 1N AC 220-240 V

*Mostek miedziany
Jeśli typ przewodu zasilającego jest
3-przewodowy, dla połączenia 1-fazowego:
- Brązowo-czarny = L (Faza)
- Niebieski = N (Neutralny)
- Zielono-żółty przewód = (E)
(Uziemienie)
Jeśli typ przewodu zasilającego jest

5-przewodowy, dla połączenia 3-fazowego:

• (BRW) Brązowy = L1 (Faza)
• (BLA) Czarny = L2 (Faza)
• Szary = L3 (Faza)
• Niebieski = N (Neutralny)
• Zielono-żółty przewód = (E)

(Uziemienie)

• Po podłączeniu zamknij pokrywę zaciskową.
• Podłącz kabel zasilający tak, aby nie dotykał produktu i nie mógł zostać ściśnięty między produktem a ścianą.

Zapobieganie ewentualnemu

pożarowi!

• Upewnij się, że wszystkie połączenia elektryczne są bezpieczne i szczelne, aby zapobiec ryzyku wyładowania łukowego.
• Nie wolno używać uszkodzonych kabli lub przedłużaczy.
• Upewnij się, że ciecz lub wilgoć nie znajdują się w miejscu podłączenia do zasilania.

Umieszczenie i zabezpieczenie płyty (Rysunki 5-6-7-8)

• Po przygotowaniu miejsca instalacji urządzenia należy odwrócić płytę do góry dnem i ustawić na płaskiej powierzchni.
• Zamocuj dostarczoną z urządzeniem uszczelkę wokół płyty tak, aby znajdowała się 1-2 mm wewnątrz zewnętrznej krawędzi szyby, jak pokazano na Rysunku 5. Upewnij się, że nie ma luzu między obydwoma końcami oraz między szkłem a uszczelką.
• Przykręć i zabezpiecz sprężyny montażowe dostarczone wraz z urządzeniem, zaczepiając je o ich gniazdo w dolnej obudowie płyty, jak pokazano na Rysunku 6. (W niektórych modelach sprężyny te mogą być zamocowane do urządzenia fabrycznie).
• Ponownie obróć płytę i wyrównaj ją z blatem, a następnie umieść ją na blacie. Kuchenkę można postawić na blacie dzięki sprężynom i łatwo ją zabezpieczyć.
• Ustawiając płytę na blacie, upewnij się, że kuchenka i blat są ustawione równolegle. Jeśli nie jest równolegle, podłącz dodatkowe zaciski montażowe dostarczone z urządzeniem, jak pokazano na Rysunku 8. Rysunek 8 przedstawia możliwe miejsca montażu zacisków. (Miejsca, w których można zamocować zaciski, mogą się różnić w zależności

od modelu produktu. Podłącz zgodnie z otworami montażowymi na płycie.) Zamontowane zaciski powinny być umieszczone równolegle wobec siebie. Rodzaj i ilość zacisków dostarczanych z urządzeniem może się różnić w zależności od modelu.

Podłączanie płyty z piekarnikiem oraz ustawienie i zamocowanie piekarnika (Rysunek 9a-9b-10-11)

• Podłącz piekarnik do zasilania.
• Wsuń piekarnik do połowy szafki.
• Jeśli typ Twojej płyty jest wykonany z witroceramiki: Płyta posiada gniazdko i przewód uziemiający do podłączenia do piekarnika. Podłącz gniazdo do odpowiedniego wejścia w piekarniku, aby kolory pasowały (Rysunek 9a). Przymocuj przewód uziemiający za pomocą śruby (Rysunek 9a).

- Jeśli Twój typ płyty jest indukcyjny:

Płyta jest wyposażona w dwa gniazdka i przewód uziemiający, które należy podłączyć do piekarnika. Jak pokazano na rysunku 9b, podłącz gniazda do odpowiednich gniazd w piekarniku. Przymocuj kabel uziemiający śrubą pokazaną na rysunku 9b.

•Dosuń piekarnik do końca szafki.

- Jeśli Twój produkt jest wyposażony w szynę teleskopową, aby szyny teleskopowe działały prawidłowo, należy pochylić się o co najmniej 0,3 stopnie w kierunku tylnej części piekarnika. W tym celu, po umieszczeniu produktu na meblu, umieść poziomicę na szynie teleskopowej, jak pokazano na rysunku 10 i upewnij się, że kąt nachylenia ku tyłowi piekarnika wynosi co najmniej 0,3 stopnie.

- Piekarnik przymocować do mebli za pomocą dołączonych śrub. (Rysunek 11)

- Po zamontowaniu należy sprawdzić, czy śruby są odpowiednio dokręcone, a produkt dobrze zamocowany. Jeśli piekarnik nie zostanie zamontowany zgodnie z instrukcją, a śruby odpowiednio dokręcone, istnieje ryzyko przewrócenia się urządzenia podczas użytkowania.

Kontrola końcowa

• Po zamontowaniu włączyć zasilanie..
• Należy przeczytać instrukcję obsługi dotyczącą pierwszego użycia produktu.
• Sprawdź funkcje urządzeń.

Demontaż urządzeń

• Wyciągnij wtyczkę urządzenia z kontaktu.
• Odkręcić śruby mocujące.v
• Wysuń piekarnik do połowy szafki.
• Rozłącz piekarnik i płytę.
  • Wysuń piekarnik do końca.
• Jeśli płyta jest zabezpieczona dodatkowymi zaciskami, należy najpierw je odkręcić.
• Wyjmij płytę, wypychając ją od dołu do góry.
