Тип продукт	Вграждана готварска печка
Марка	Beko
Модел	BBUC1132T0X
Размери (Ш x Д x В)	60 x 60 x 85 см
Нетно тегло	55 кг
Електрическо захранване	220-240 V ~ 50/60 Hz (еднофазно) или 380-415 V 3N~ (трифазно)
Обща мощност	11 kW (приблизително)
Тип на плот за готвене	Стъклокерамичен или индукционен (според версията)
Брой горелки	4
Тип фурна	Електрическа, мултифункционална
Обем на фурната	71 л
Функции на фурната	Въртящ се горещ въздух, долно нагряване, горно нагряване, грил, размразяване
Почистване на фурната	Пиротично или каталитично почистване (според модела)
Врата на фурната	Студено стъкло, разглобяема за почистване
Осветление на фурната	Халогенна лампа
Детска безопасност	Заключване на командите
Автоматично изключване	Да
Индекс на ремонтопригодност	7,8/10 (приблизително)
Налични резервни части	Да, чрез сервизната мрежа на Beko

Често задавани въпроси - BBUC1132T0X BEKO

Каква е процедурата за инсталиране на готварска печка BBUC1132T0X?

Инсталирането трябва да се извърши от квалифициран специалист. Първо трябва да подготвите мебелта според посочените размери (фигура 2-3), след това да фиксирате уплътнителната лента около плота за готвене, да поставите печката върху работния плот, да свържете фурната към плота за готвене чрез включване и заземителен кабел, след което да закрепите фурната в мебелта с предоставените винтове.

Как да свържете електрически готварската печка?

Уредът може да бъде свързан еднофазно 220-240 V или трифазно 380-415 V. Следвайте схемата в ръководството: за еднофазно използвайте кабел с 3 проводника (L, N, земя); за трифазно – кабел с 5 проводника (L1, L2, L3, N, земя). Използвайте диференциален прекъсвач и спазвайте местните норми.

Какво да направите, ако плотът за готвене не светва?

Проверете първо електрическото захранване (прекъсвач, предпазител). След това се уверете, че плотът е правилно свързан към фурната чрез предвидения контакт. Ако проблемът продължава, свържете се с отдела за обслужване на клиенти на Beko.

Как да почистите фурната след пиролиза?

След цикъла на пиролиза (който изгаря остатъците), изчакайте фурната да се охлади, след което избършете пепелта с влажна кърпа. Не използвайте абразивни препарати. Извадете водачите и вратата, ако е необходимо, за пълно почистване.

Може ли вратата на фурната да се разглоби за почистване?

Да, вратата на фурната е разглобяема. Отворете я докрай, повдигнете лостовете на пантите, след което отстранете вратата. Почистете стъклата с подходящ продукт и сглобете обратно в обратен ред.

Какви видове съдове да използвате върху стъклокерамичния плот?

Използвайте тенджери и тигани с плоско и гладко дъно, за предпочитане от неръждаема стомана, емайлиран чугун или подходящ алуминий. Избягвайте съдове от мед или необработена глина, които могат да надраскат повърхността.

Как да заключите командите за защита на децата?

Активирайте заключването за деца, като натиснете продължително бутона за заключване (обикновено ключалка), докато светне индикатор. За деактивиране направете същото. Вижте ръководството за точното местоположение.

Защо фурната загрява неравномерно?

Уверете се, че вентилационните отвори не са запушени и че фурната не е прекалено натоварена. Използвайте функцията за въртящ се горещ въздух за по-добро разпределение. Проверете и уплътнението на вратата.

Каква е гаранцията на готварската печка Beko BBUC1132T0X?

Стандартната гаранция е 2 години. Тя може да бъде удължена до 5 години, ако уредът бъде регистриран на сайта на Beko. Точните условия са посочени в гаранционния сертификат, предоставен с уреда.

Къде да намерите резервни части за тази готварска печка?

Резервните части са налични в отдела за обслужване на клиенти на Beko, при оторизирани търговци или на официалния уебсайт. Използвайте референтния номер BBUC1132T0X за идентифициране на съвместимите части.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BBUC1132T0X BEKO

- Продуктът трябва да бъде инсталиран от квалифицирано лице в съответствие с действащите разпоредби.

Производителят не носи отговорност за щети, произтичащи от процедури, извършени от неоторизирани лица, които също могат да анулират гаранцията.

- Подготовката на местоположението и електрическата инсталация на продукта е отговорност на клиента.

- Продуктът трябва да бъде монтиран в съответствие с всички местни електрически разпоредби.

- Преди да монтирате продукта, отстранете всички материали и документи в него и визуално проверете дали продуктът има дефекти по него. Ако е така, не го монтирайте.

- Уверете се, че потребителят не може да достигне електрическите връзки след монтажа.

- Продуктът е тежък, носете продукта с най-малко двама души.

- Вратата и / или дръжката не трябва да се използват за повдигане или преместване на уреда. Използвайте местата за повдигане от двете страни на продукта (Схема 1). Винаги носете предпазни ръкавици по време на транспортиране и монтаж.

- Изключете електрическите връзки в района, където трябва да бъде инсталиран преди монтажа.

- Повърхностите на мебелите, в които ще се монтира фурната, трябва да са устойчиви на топлина (минимум 100 °C).

- Уверете се, че мебелите са в правилно, хоризонтално положение и че са фиксирани преди монтажа на уреда.

• Не поставяйте топлоизолационни ленти във вътрешността на мебелите, където трябва да се монтира фурната.
• Уредът не трябва да се монтира зад декоративна врата, за да се избегне прегряване.
• Размерите, дадени в монтажните диаграми, са в мм.

Подготовка на мебелите, където уредът трябва да бъде монтиран (Схеми 2-3-4)

• Уредът е проектиран за монтаж в предлаганите в търговската мрежа плотове. Между уреда и кухненските стени и мебели трябва да се остави безопасно разстояние. (Схема 2-3)
  -Свободното пространство, където уредът трябва да бъде поставен върху работния плот, трябва да се изреже според размерите, дадени на схема 2-3.
  •* Ако над уреда няма аспиратор, позволете разстояние от 750 мм от повърхността на плота до мебелите.
• Ако над уреда е монтиран аспиратор, оставете разстояние за височината на монтажа, както е описано в ръководството за експлоатация на аспиратора.
  •** Минималното разстояние между шкафовете трябва да бъде равно на ширината на плота
  •За да се осигури необходимата вентилация в задната част на кухненските мебели, трябва да се създадат отвори според размерите, показани на фигура 2.
  -Електрическата връзка трябва да бъде в зона А на фигура 2 или извън мястото на монтаж.
  •Дебелината на работния плот трябва да бъде най-малко 28 мм. (Схема 4а)

Вентилация

• Вентиляцията влияе пряко на отоплителните характеристики на уреда. Дори и да не бъде открит проблем при първите проверки, може да възникнат опасения на клиентите поради загуби в производителността при готвене за по-дълги периоди, когато не са осигурени правилни свободни пространства за вентиляция.

- Между долната повърхност на готварската печка и горната стена на фурната се допуска минимално разстояние от 15 мм (Схема 4b), за да се осигури подходяща вентилация. Освен това в дъното на корпуса на мебелите, където е поставена фурната, трябва да се остави напречно сечение с размерите 35x500 мм. (Схема 2)

Монтаж на уреда Свързване на уреда с електрозахранването

- Свържете продукта само към заземен контакт / мрежа с напрежение и защита, както е посочено в „Технически спецификации“. Помолете заземяването да бъде направено от квалифициран електротехник, докато използвате продукта с или без трансформатор. Нашата компания не носи отговорност за проблеми, възникнали поради това, че продуктът не е заземен в съответствие с местните разпоредби.

- Преди да започнете работа по електрическата инсталация, изключете продукта от мрежовото захранване. Съществува опасност от токов удар!

- Продуктът трябва да бъде свързан към електрическата мрежа само от упълномощено и квалифицирано лице. Гаранционният срок на продукта започва само след правилна инсталация. Производителят не носи отговорност за щети, произтичащи от процедури, извършени от неоторизирани лица.

- Уредът трябва да бъде монтиран така, че да може да бъде напълно изключен от мрежовото захранване. Разделянето трябва да бъде осигурено чрез превключвател, вграден в неподвижната електрическа инсталация, в съответствие със строителните разпоредби.

-Задната повърхност на фурната и долната повърхност на котлона се нагряват, когато се използва. Уверете се, че електрическата връзка не влиза в контакт със задната повърхност в противен случай, връзките могат да се повредят.

•Свързващият кабел не трябва да бъде затегнат, огънат или заклещен или да влиза в контакт с горещи части на уредите. Може да предизвикате късо съединение на уредите и да се запалите в резултат на топенето на кабела. Ако захранващият кабел е повреден, трябва да бъде подменен от квалифициран електротехник. В противен случай съществува риск от токов удар, късо съединение или пожар!
- Щепсельт на захранващия кабел трябва да бъде лесно достъпен след инсталирането (но не и над плота).
- Когато окабелявате, трябва да спазвате националните / местните електрически разпоредби и да използвате контакта и щепсела, подходящи за уредите. Ако ограниченията на мощността на продукта надвишават текущата капацитет на изхода / щепсела и контакта, трябва да свържете продукта директно към неподвижната електрическа инсталация, без да използвате щепсела и контакта.
•Уверете се, че класа на предпазителите е съвместим с продукта.
- Свързването трябва да отговаря на националните разпоредби.
- Данните за захранването трябва да съответстват на данните, посочени на етикета на типа продукти. Може да видите етикета на типа на котлона в долната част на котлона и да отворите вратичката на фурната, за да видите етикета на типа на фурната.
- Захранващият кабел на вашия продукт трябва да отговаря на стойностите в таблицата „Технически спецификации“.
- Ако продуктът ще бъде свързан директно към захранването: Ако не е възможно да изключите всички полюси в захранващия блок, трябва да бъде свързан разединителен блок с най-малко 3 mm контактна хлабина (предпазители, линейни предпазни превключватели, контактори) и всички полюси на този разединителен блок трябва да са съседни към (не над) продуктът в съответствие с директивите на IEE. Неспазването на тази инструкция може да причини експлоатационни проблеми и да

обезсили гаранцията на продукта.

- Препоръчва се допълнителна защита от прекъсвач на остатъчен ток.

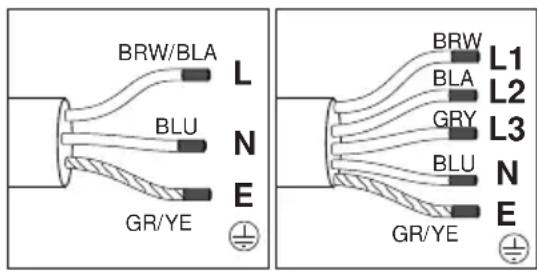

Ако продуктът се произвежда с кабел:

•Свържете кабела на продукта за захранване, както е посочено по-долу:

Ако вашият захранващ кабел е тип 3 проводник, за еднофазно свързване:

• (BRW/BLA) Кафяв/Черен = L (Фаза)
• (BLU) Син = N (Неутрален)
• (GR/YE) Зелен / жълт проводник = (E) (Заземяване)

Ако вашият захранващ кабел е тип 5 проводник, за трифазно свързване:

• (BRW) Кафяв = L1 (Фаза)
• (BLA) Черен = L2 (Фаза)
• (GRE) Сив= L3 (Фаза)
• (BLU) Син = N (Неутрален)
• (GR/YE) Зелен / жълт проводник = (E)

(Заземяване)

BRW/BLA L BLU N E GR/YE BRW L1 BLA L2 GRY L3 BLU N E GR/YE

1 N AC 220-240 V
3 N AC 380-415 V

Ако продуктът се произвежда без кабел:

Захранващият кабел, който е определен в техническата таблица на дома, трябва да бъде свързан към продукта, като следвате инструкциите. Захранващият кабел не трябва да е по-дълъг от 2 м поради съображения за безопасност.

• Отворете капака на клемния блок с отвертка.
• Поставете захранващия кабел през кабелната скоба под терминала и го закрепете към основното тяло с интегрирания винт на компонента за затягане на кабела.
  • Свържете кабелите според

3* 4 2 5 1 1N AC 220-240 V

3 L3 * 4 2 L2 N 5 1 L1 3N AC 380-415 V

Меден мост

Ако вашият захранващ кабел е тип 3 проводник, за еднофазно свързване:

- Кафяв / черен = L (фаза)

- Син = N (неутрален)

- Зелен / жълт проводник = (E) ⏚ (Заземяване)

Ако вашият захранващ кабел е тип 5 проводник, за трифазно свързване:

- Кафяв = L1 (Фаза)

- Черен = L2 (Фаза)

- Сив = L3 (Фаза)

- Син = N (неутрален)

- Зелен / жълт проводник = (E) ⏻ (Заземяване)

•След приключване на проводниците, затворете капака на клемния блок.

•Свържете захранващия кабел, за захранването, като го насочите, така че да не контактува с продукта и да се притисне между продукта и стената.

Предотвратяване на възможен риск от пожар!;

- Уверете се, че всички електрически връзки са надеждни и плътни, за да предотвратите риск от дъга.

- Не използвайте повредени кабели или удължителни кабели.

- Уверете се, че течността или влагата не са достъпни до точката на електрическото свързване.

Поставяне и закрепване на котлона (Схеми 5-6-7-8)

-След като подготвите мястото за инсталиране на уредите, обърнете котлоните с горната част надолу и ги поставете на равна повърхност.

- Поставете уплътнението, доставено с уреда, около котлоните, така че да е на 1-2 мм вътре във външния ръб на стъклото, както е показано на схема 5. Уверете се, че между двата края и между стъклото и уплътнението не остава свободно място.

-Завийте и закрепете монтажните пружини, доставени с уреда, като ги фиксирате на мястото им в долния корпус на котлоните, както е показано на схема 6. (При някои модели тези пружини могат да бъдат закрепени към уреда фабрично.)

-Завъртете котлоните отново и ги подравнете с плота и след това ги поставете върху плота. Готварската печка трябва да се постави на

работния плот благодарение на пружините и трябва да бъде лесно обезопасена.

•Уверете се, че котлоните и плотът са успоредни, когато поставяте печката на плота. Когато не е паралелно, свържете допълнителните монтажни скоби, доставени с уреда, както е показано на схема 8. Фигура 8 показва възможните места за монтаж на скобите. (Местата, където могат да се прикрепят скобите, могат да варират в зависимост от модела на продукта. Можете да свържете според отворите за монтаж на котлона.) Осигурете съответствие, като прикрепите скобите към подходящите места. Видът и количеството скоби, доставени с продукта, могат да варират в зависимост от модела на продукта.

Извършване на свързване на котлони-фурна и поставяне и фиксиране на фурната (Схема 9a-9b-10-11)

•Свързване на фурната с електрозахранването

•Плъзнете фурната в шкафа до половината и центрирайте с поне двама души.

- Ако вашият котлон е витрокерамичен: Котлоните имат контакт и заземителен кабел, които да бъдат свързани към фурната. Както е показано на схема 9а, свържете контакта към гнездото му на фурната по начин, който съответства на цветовете. Закрепете заземяващия кабел с винта, показан на схема 9а.

- Ако вашият тип плот е индукционен: Плочата има два гнезда и заземителен кабел, които трябва да бъдат свързани към фурната. Както е показано на фигура 9b, свържете гнездата към слота на фурната. Закрепете заземяващия кабел с винта, показан на фигура 9b.

- Поставете фурната плътно до шкафа.

- Ако вашият продукт е оборудван с телескопична релса, трябва да се осигури наклон от поне 0,3 градуса към задната част на фурната, за да работят телескопичните релси правилно. За целта, след като поставите продукта

върху мебелите, поставете нивелира върху телескопичната шина, както е показано на фигура 10 и се уверете, че ъгълът на наклон към задната част на фурната е най-малко 0,3 градуса.

-Закрепете фурната към мебелите с помощта на предоставените винтове. (Схема 11)

•В края на инсталацията проверете дали винтовете са добре затегнати и дали продуктът е здраво фиксиран. Ако фурната не е монтирана в съответствие с инструкциите и винтовете не са добре затегнати, съществува риск от преобръщане по време на употреба.

Последна проверка

- След монтажа включете захранването.

- Прочетете ръководството за потребителя за първоначалното използване на уредите.

- Проверете функциите на уредите.

Премахване на уредите

- Изключете уреда от електрическата мрежа.

-Развийте крепежните винтове на фурната.

-Извадете фурната до половината с поне двама души.

- Изключете фурната и котлона.

-Извадете фурната напълно.

- Ако плотът е закрепен с допълнителни скоби, първо развийте скобите.

- Отстранете котлоните, като натиснете нагоре от дъното на котлоните.
