Produkttype	Innebygget komfyr
Merke	Beko
Modell	BBUC1132T0X
Dimensjoner (B x D x H)	60 x 60 x 85 cm
Nettovekt	55 kg
Strømtilkobling	220-240 V ~ 50/60 Hz (enfase) eller 380-415 V 3N~ (trefase)
Total effekt	11 kW (omtrent)
Koketopptype	Glasskeramisk eller induksjon (avhengig av versjon)
Antall kokesoner	4
Ovntype	Elektrisk, multifunksjon
Ovnvolum	71 L
Ovnfunksjoner	Varmluft, undervarme, overvarme, grill, tining
Ovnrengjøring	Pyrolyse eller katalytisk rengjøring (avhengig av modell)
Ovnsdør	Kaldglass, demonterbar for rengjøring
Ovnbelysning	Halogenlampe
Barnesikring	Betjeningslås
Automatisk avstenging	Ja
Reparasjonsindeks	7,8/10 (anslag)
Reservedeler tilgjengelig	Ja, via Beko kundeservice

Ofte stilte spørsmål - BBUC1132T0X BEKO

Hva er installasjonsprosedyren for komfyren BBUC1132T0X?

Installasjonen må utføres av en kvalifisert fagperson. Først må møbelet forberedes i henhold til de angitte dimensjonene (figur 2-3), deretter festes tetningslisten rundt koketoppen, plasser komfyren på benkeplaten, koble ovnen til kokeplaten via kontaktene og jordingskabelen, og til slutt fest ovnen i møbelet med de medfølgende skruene.

Hvordan kobler jeg komfyren elektrisk?

Apparatet kan kobles til enfase 220-240 V eller trefase 380-415 V. Følg skjemaet i bruksanvisningen: for enfase, bruk en 3-leder kabel (L, N, jord); for trefase, en 5-leder kabel (L1, L2, L3, N, jord). Bruk en jordfeilbryter og følg lokale forskrifter.

Hva gjør jeg hvis koketoppen ikke slår seg på?

Sjekk først strømtilførselen (sikring, automatsikring). Deretter kontroller at kokeplaten er riktig koblet til ovnen via den tiltenkte kontakten. Hvis problemet vedvarer, kontakt Beko kundeservice.

Hvordan rengjør jeg ovnen etter pyrolyse?

Etter pyrolysesyklusen (som brenner restene), vent til ovnen er avkjølt, tørk deretter av asken med en fuktig klut. Ikke bruk slipende rengjøringsmidler. Fjern eventuelt hyllene og døren for grundig rengjøring.

Kan ovnsdøren demonteres for rengjøring?

Ja, ovnsdøren kan demonteres. Åpne den helt, løft hengselarmene, og ta deretter av døren. Rengjør glassene med et egnet middel og sett den på plass i motsatt rekkefølge.

Hvilke typer kjøkkenutstyr bør brukes på glasskeramisk koketopp?

Bruk kasseroller og stekepanner med flat og glatt bunn, fortrinnsvis i rustfritt stål, emaljert støpejern eller egnet aluminium. Unngå kobber- eller råleirgods, som kan ripe overflaten.

Hvordan låser jeg betjeningen for barnesikring?

Aktiver barnesikringen ved å trykke lenge på låseknappen (ofte en hengelås) til en indikator lyser. For å deaktivere, gjenta samme handling. Se bruksanvisningen for nøyaktig plassering.

Hvorfor varmer ovnen ujevnt?

Kontroller at ventilasjonsåpningene ikke er blokkert og at ovnen ikke er overfylt. Bruk varmluftsfunksjonen for bedre fordeling. Sjekk også dørens tetthet.

Hva er garantien for Beko BBUC1132T0X komfyr?

Standardgarantien er 2 år. Den kan utvides til 5 år hvis apparatet registreres på Beko-nettsiden. De nøyaktige vilkårene er spesifisert i garantisertifikatet som følger med apparatet.

Hvor finner jeg reservedeler til denne komfyren?

Reservedeler er tilgjengelige via Beko kundeservice, autoriserte forhandlere eller på den offisielle nettsiden. Bruk referansen BBUC1132T0X for å identifisere kompatible deler.

BRUKSANVISNING BBUC1132T0X BEKO

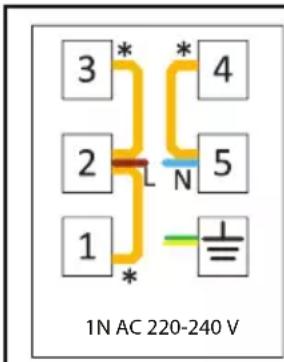

Hvis din netledningstype er 5-leder type, til

3-fasetilslutning:

- Tilslut kablerne i henhold til det medfølgende diagram.

3* 4 2 L N 5 1 * ⊥ 1N AC 220-240 V

3 L3 * 4 2 L2 N 5 1 L1 3N AC 380-415 V

* Kobberbro

Hvis din netledningstype er 3-leder type, til 1-fasetilslutning:

- Brun / sort kabel = L (fase)

- Blå = N - Neutral

- Grøn/gul ledning = (E) (Bordforbindelse)

Hvis din netledningstype er 5-leder type, til 3-fasetilslutning:

NO - Sikkerhetsinstruksjoner

- Produktet må installeres av en kvalifisert person i samsvar med gjeldende forskrifter. Produsenten skal ikke holdes ansvarlig for skader som oppstår fra prosedyrer som utføres av uautoriserte personer, som også kan ugyldiggjøre garantien.

- Klargjøring av plassering og elektrisk installasjon for produktet er kundens ansvar.

- Produktet må installeres i samsvar med alle lokale elektriske forskrifter.

- Forsikre deg om at brukeren ikke kan nå de elektriske tilkoblingene etter installasjonen.

- Produktet er tungt, bær produktet med minst to personer.

- Døren og/eller håndtaket må ikke brukes til å løfte eller flytte apparatet. Bruk løftepunktene på begge sider av produktet (figur 1). Bruk alltid vernehansker under transport og installasjon.

- Koble fra elektriske tilkoblinger i området som skal installeres før installasjonen.

- Forsikre deg om at møblene er i rett, vannrett posisjon og at de er festet før du installerer apparatet.

- Ikke installer varmeisolasjonsstrimler på innsiden av møblene som ovnen skal installeres i.

- For å unngå overoppheting må ikke apparatetinstalleres bak en dekorativ dør.

- Dimensjonene gitt i installasjonsskjemaene er i mm.

Klargjøring av møblene som apparatet skal installeres i (Figur 2-3-4)

- Apparatet er designet for å installeres i kommersielt tilgjengelige benkplater. Det må være en sikkerhetsavstand mellom apparatet og kjøkkenveggene og møblene. (Figur 2-3)

- Avstanden der apparatet skal plasseres på benkeplaten skal kuttes i henhold til målene gitt i figur 2-3.

- Hvis et deksel/ventilator er installert over apparatet, må du la det være en avstand til installasjonshøyden lik det som er beskrevet i bruksanvisningen til dekselet/ventilatoren.

-** Minste avstand mellom skapene skal være lik platens bredde.

- For å gi nødvendig ventilasjon på baksiden av kjøkkenmøblene, bør det opprettes åpninger i dimensjonene vist i figur 2.

- Den elektriske tilkoblingen må være i området A i figur 2 eller utenfor installasjonsstedet.

- Ventilasjon påvirker apparatets oppvarmingsytelse direkte. Selv om det ikke oppdages noe problem ved de første inspeksjonene, kan kundens bekymringer oppstå på grunn av ytelsestapene under tilberedning i lengre perioder när riktig ventilasjonsavstand ikke er gitt.

- La det være en minimumsavstand på 15 mm mellom komfyrens nedre overflate og ovnsveggen (figur 4b) for å gi tilstrekkelig ventilasjon. I tillegg skal et tverrsnitt med dimensjonene 35x500 mm være igjen i bunnen av møbelhuset der ovnen er plassert. (Figur 2)

Installasjon av apparatet

- Koble bare produktet til et/en jordet uttak/ledning med spenningen og beskyttelsen som spesifisert i «Tekniske spesifikasjoner». La en kvalifisert elektriker utføre jordingsinstallasjonen mens du bruker produktet med eller uten en transformator. Selskapet vårt skal ikke holdes ansvarlig for problemer som oppstår når produktet ikke jordes i henhold til lokale forskrifter.

- Før du begynner å utføre elektrisk installasjon, må du koble produktet fra strømnettet. Det er fare for elektrisk støt!

garantiperiode starter först etter riktig installasjon. Produsenten skal ikke holdes ansvarlig for skader som oppstår fra prosedyrer som utføres av uautoriserte personer.

• Apparatet må installeres slik at det kan kobles helt fra strømforsyningen. Separasjonen må skapes med en bryter innebygd i den faste elektriske installasjonen, i henhold til byggeforskrifter.
• Ovnens bakside og overlaten av komfyrens bunn blir varm når den er i bruk. Forsikre deg om at den elektriske tilkoblingen ikke kommer i kontakt med baksiden, ellers kan tilkoblinger bli skadet.
• Tilkoblingsledningen må ikke klemmes, bøyes eller fanges eller komme i kontakt med varme deler av apparatene. Du kan få apparatene til å kortslutter og antenne som et resultat av kabelsmeltingen. Når strømledningen er skadet, må den erstattes av en kvalifisert elektriker. Ellers er det fare for elektrisk støt, kortslutning eller brann!
• Støpselet til strømledningen skal være lett tilgjengelig etter installasjon (men ikke over kokeplater).
• Når du kobler til ledninger, må du overholde nasjonale/lokale elektriske forskrifter og bruke stikkontakt og støpsel som passer til apparatene. Hvis strømgrensene for produktet overstiger strømbæreevnen til støpselet og stikkontakten, må du koble produktet direkte til den faste elektriske installasjonen uten å bruke støpselet og stikkontakten.
• Forsikre deg om at sikringsvurderingen er kompatibel med produktet.
• Tilkoblingen må være i samsvar med nasjonale forskrifter.
• Data om strømforsyning må samsvare med dataene som er spesifisert på produktetenes typeeskilt. Du kan se typetiketten til komfyren på bunnen av komfyren og åpne ovnsdøren for å se ovnens typemerking.
• Strømkabelen til produktet ditt må overholde verdiene i tabellen "Tekniske spesifikasjoner".
• Hvis produktet kobles direkte til strømforsyningen: Hvis det ikke er mulig å koble fra alle poler i forsyningsstrømmen, må en frakoblingsenhet med minst 3 mm kontaktklaringer (sikringer,

linjesikkerhetsbrytere, kontaktorer) kobles til, og alle polene på denne frakoblingsenheten må være tilliggende (ikke over) produktet i samsvar med IEE-direktiver. Unnlatelse av å følge denne instruksjonen kan føre til driftsproblemer og ugyldiggjøre produktgarantien.

- Ytterligere beskyttelse av reststrømsbryter anbefales.

Hvis strømledningen din har tre ledere, for 1-fasetilkobling:

• (BRW/BLA) Brun/svart = L (fase)
• (BLU) Blå = N (nøytral)
• (GR/YE) Grønn/gul ledning = (E) ⏚ (jording)

Hvis strømledningen din har fem ledere, for 3-fasetilkobling:

• (BRW) Brun = L1 (fase)
• (BLA) Svart = L2 (fase)
• (GRE) Grå = L3 (fase)
• (BLU) Blå = N (nøytral)
• (GR/YE) Grønn/gul ledning = (E)

(jording)

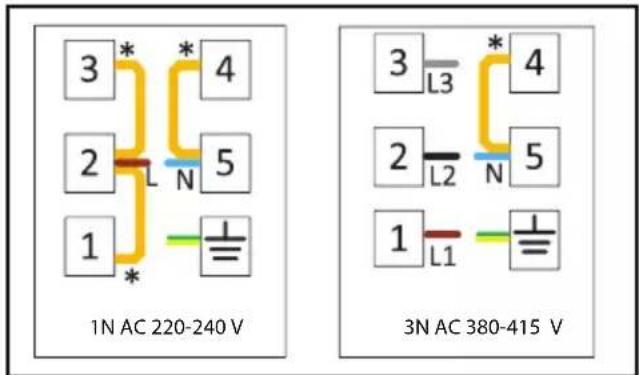

Hvis produktet er produsert uten kabel:

En strømkabel lik den som er definert i det tekniske tabellhjemmet, må kobles til produktet ved å følge instruksjonene. Strømkabelen må ikke være lengre enn 2 m av sikkerhetsmessige årsaker.

• Äpne kabelhodedekselet med en skrutrekker.
• Sett strømkabelen gjennom kabelklemmen under terminalen og fest den til hoveddelen med den integrerte skruen på kabelklemmekomponenten.
• Koble kablene i henhold til det medfølgende diagrammet.

1N AC 220-240 V 3 * 4 2 L N 5 1 * 4 3 L3 2 L2 N 5 1 L1 1 3N AC 380-415 V

* Kobberbro

Hvis strømledningen din har tre ledere, for

1-fasetilkobling:

• Brun/svart = L (fase)
• Blå = N (nøytral)
• Grønn/gul ledning = (E) (ferding)

Hvis strømledningen din har fem ledere, for

3-fasetilkobling:

• Brun = L1 (fase)
• Svart = L2 (fase)
• Grå = L3 (fase)
• Blå = N (nøytral)
• Grønn/gul ledning = (E) (fording)

- Etter at kabelforbindelsene er fullført, lukker du kabelhodedekselet.

- Koble strømkabelen til strømforsyningen ved å føre den slik at den ikke kommer i kontakt med produktet og blir klemt mellom produktet og veggen.

Forebygging mot mulig brannfare!;

• Forsikre deg om at alle elektriske tilkoblinger er sikre og tette for å forhindre risiko for lysbue.
• Ikke bruk ødelagte kabler eller skjøteledninger.
• Forsikre deg om at væske eller fuktighet ikke er tilgjengelig for det elektriske tilkoblingspunktet.

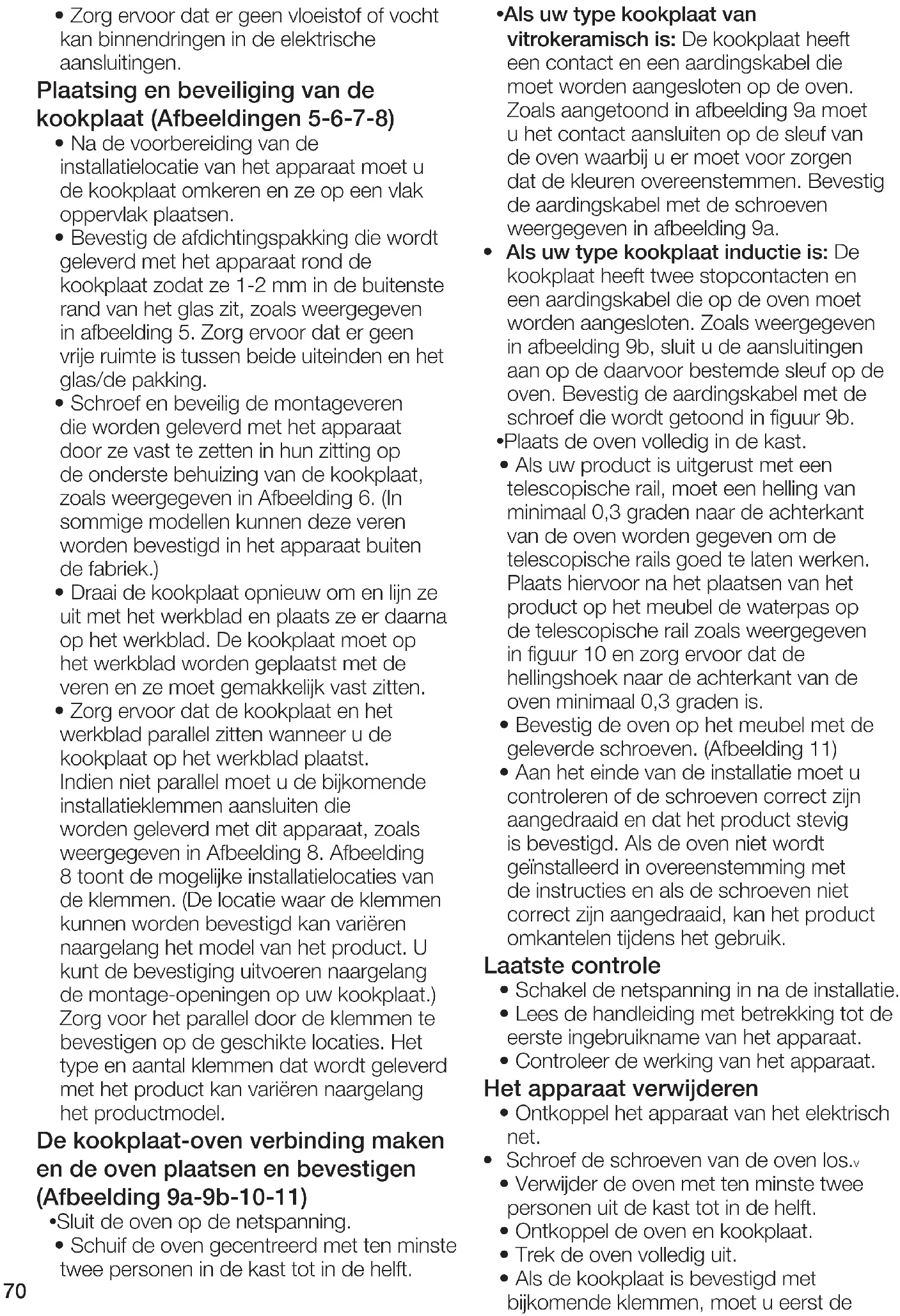

Plassering og sikring av komfyren (figur 5-6-7-8)

• Etter at du har klargjort installasjonsstedet for apparatene, snur du komfyren opp ned og plasserer den på en flat overflate.
• Fest tetningspakningen som fulgte med apparatet rundt komfyren slik at den er 1-2 mm inne i glassets ytterkant, som vist i figur 5. Forsikre deg om at det ikke er igjen klaring mellom begge ender og mellom glasset og pakningen.
• Skru og fest installasjonsfjærene som følger med apparatet ved å feste dem til deres sete på komfyrens nedre hus som vist i figur 6. (I noen modeller er fjærene blitt

festet til apparatet i fabrikken.)

• Snu komfyren igjen, innrett den med benkeplaten og legg den deretter på benkeplaten. Komfyren skal plasseres på benkeplaten på grunn av fjærene, og skal kunne festes lett.
• Forsikre deg om at komfyren og benkeplaten er parallelle når du plasserer komfyren på benkeplaten. Når den ikke er parallell, kobler du til ekstra installasjonsklemmer som følger med apparatet som vist i Figur 8. Figur 8 viser de mulige monteringsstedene for klemmene. (Plasseringene dere klemmer kan festes, kan variere avhengig av produktmodell. Du kan koble til i henhold til monteringshullene på komfyren.) Sikre parallelliteten ved å feste klemmene til de aktuelle stedene. Type og antall klemmer som følger med produktet kan variere avhengig av produktmodell.

Tilkobling av komfyrovn og plassering og festing av ovnen

(Figur 9a-9b-10-11)

•Koble ovnen til strømforsyningen.
- Skyv ovnen sentrert med minst to personer halvveis inn i skapet.

• Hvis platetoppen din er glasskeramisk:

Komfyren har en stikkontakt og en jordkabel som skal kobles til ovnen. Koble kontakten til sporet på ovnen slik at fargene samsvarer, som vist i figur 9a. Fest jordkabelen med skruen vist i figur 9a.

• Hvis platetoppen din er induksjon:

- Sett ovnen helt inn i skapet.

- Hvis produktet ditt er utstyrt med teleskopskinne, må det gis en helling på minst 0,3 grader mot baksiden av ovnen for at teleskopskinnene skal fungere som de skal. For dette, etter å ha plassert produktet på møblet, plasser vaterpasset på teleskopskinnen som vist i figur 10 og sørg for at helningsvinkelen mot baksiden av ovnen er minst 0,3 grader.

• Fest produktet til møbelet med skruene de medfølgende skruene. (Figur 11)
• Etter installasjonen, sjekk at skruene er skikkelig strammet og at produktet er

godt festet. Hvis ovnen ikke er installert i samsvar med instruksjonene og skruene ikke er skikkelig strammet, er det fare for å tippe under bruk.

Sluttkontroll

• Slå på strømforsyningen etter installasjon.
• Les bruksanvisningen før du bruker apparatene første gang.
• Kontroller funksjonene til apparater.

Fjerne apparatene

• Koble apparatene fra strømforsyningen.
• Skru løs ovnens festeskruer.v
• Trekk ut ovnen med to personer minst halvveis fra skapet.
• Koble fra ovnen og komfyren.
• Trekk ut ovnen helt.
• Hvis komfyren er sikret med ekstra klemmer, må du skru ut klemmene først.
• Fjern komfyren ved å skyve den opp fra bunnen av komfyren.
