BBSE12130XD - Herd BEKO - Kostenlose Bedienungsanleitung

Produkttyp	Herd
Marke	Beko
Modell	BBSE12130XD
Abmessungen (B x T x H)	600 x 600 x 850 mm
Gewicht	60 kg
Stromversorgung	230 V ~ 50 Hz, 13 A
Gasart	Erdgas (G20) oder Butan/Propan (G30/G31) je nach mitgeliefertem Düsenkranz
Anzahl Gasbrenner	4 (darunter ein Dreikronenbrenner)
Ofentyp	Multifunktions-Elektrobackofen
Ofenvolumen	75 L
Ofenfunktionen	Heißluft, Ober-/Unterhitze, Grill, Auftauen, Heißluft + Grill
Ofenreinigung	Pyrolyse (Reinigung bei hoher Temperatur)
Ofenbeleuchtung	Halogenlampe, austauschbar
Ofentür	Herausnehmbare Glasscheibe zur Reinigung
Kindersicherung	Bedienfeldsperre
Automatische Abschaltung	Ja, Sicherheit bei Überhitzung
Energieeffizienzklasse (Ofen)	A+
Energieverbrauch (Ofen)	0.99 kWh (Heißluft), 1.09 kWh (Ober-/Unterhitze)
Reparierbarkeitsindex	8.4/10 (geschätzt)
Ersatzteile verfügbar	Ja, über den Kundendienst von Beko (Glühlampen, Heizelemente, Thermostate, Glasscheiben)

Häufig gestellte Fragen - BBSE12130XD BEKO

Wie installiere ich den Beko BBSE12130XD Herd?

Die Installation darf nur von einer qualifizierten Person durchgeführt werden. Stellen Sie sicher, dass das Möbelstück hitzebeständig ist (min. 100°C). Erstellen Sie Lüftungsöffnungen gemäß den Abbildungen in der Anleitung. Schließen Sie das Gas mit einem geeigneten Schlauch an und die Elektrik über eine 230V-Steckdose mit Erdung. Befestigen Sie das Gerät mit den mitgelieferten Schrauben, um ein Umkippen zu verhindern. Die vollständige Anleitung enthält die detaillierten Schritte.

Wie groß ist das Ofenvolumen?

Das Ofenvolumen beträgt 75 Liter, sodass große Gerichte wie ein Truthahn oder mehrere Kuchen gleichzeitig gegart werden können.

Wie verwende ich die Pyrolyse-Funktion?

Die Pyrolyse erhitzt den Ofen auf etwa 500°C, um Speisereste zu verbrennen. Entfernen Sie das Zubehör, schließen Sie die Tür und wählen Sie das Pyrolyseprogramm. Die Dauer beträgt ca. 1 Std. 30 Min. Lassen Sie das Gerät nach Abschluss abkühlen und wischen Sie die Asche mit einem feuchten Tuch ab. Schalten Sie die Küchenbelüftung ein.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie zunächst die Stromversorgung (Sicherung, Steckdose). Wenn der Ofen einen Fehlercode anzeigt, schlagen Sie in der Anleitung nach. Mögliche Ursachen sind eine defekte Heizung, ein defekter Thermostat oder ein Verkabelungsproblem. Kontaktieren Sie den Kundendienst von Beko für eine Diagnose.

Wie reinige ich das Kochfeld?

Bei den Gasbrennern die Flammenverteiler und Kränze demontieren, mit Seifenwasser und einer Bürste reinigen. Für die emaillierte Oberfläche ein mildes Reinigungsmittel und einen nicht scheuernden Schwamm verwenden. Vermeiden Sie chlorhaltige Produkte. Vor dem Zusammenbau gründlich trocknen.

Kann ich Aluminiumgeschirr im Ofen verwenden?

Ja, aber vermeiden Sie direkten Kontakt mit den Heizelementen (Grill). Verwenden Sie keine Alufolie auf dem Ofenboden, da sie die Wärme blockieren und die Emaillierung beschädigen kann. Für Auflaufformen bevorzugen Sie Glas, Keramik oder geeignetes Metall.

Wie stelle ich die Ofenuhr ein?

Nach dem ersten Einschalten blinkt die Uhr. Drücken Sie die Tasten '+' und '-' gleichzeitig für 2 Sekunden, stellen Sie dann die Uhrzeit mit '+' oder '-' ein. Die Anleitung gibt die genaue Vorgehensweise je nach Modell an. Sie können auch Kochtimer programmieren.

Welche Garantie hat der Beko Herd?

Die gesetzliche Garantie beträgt 2 Jahre, aber Beko bietet oft eine zusätzliche 5-Jahres-Garantie auf den Motor und bestimmte Teile unter Vorbehalt der Registrierung. Bewahren Sie die Rechnung auf und beachten Sie die Installationsbedingungen. Mängel aufgrund unsachgemäßer Installation sind nicht abgedeckt.

Wie tausche ich die Ofenlampe aus?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie das Schutzglas (oft eingerastet), schrauben Sie die Lampe heraus (Typ G9, 25W, 300°C). Ersetzen Sie sie durch eine identische Lampe. Setzen Sie das Glas wieder ein. Berühren Sie die neue Lampe nicht mit den Fingern (verwenden Sie ein Tuch). Die Anleitung enthält die Referenzen.

Wie kann ich mit diesem Herd Energie sparen?

Verwenden Sie die Heißluftfunktion, die schneller und bei niedrigeren Temperaturen gart. Nur vorheizen, wenn nötig. Nutzen Sie die Restwärme zum Fertiggaren. Verwenden Sie Töpfe mit flachem Boden, die zu den Brennern passen. Die Pyrolyse-Reinigung verbraucht viel Energie, beschränken Sie sie auf wenige Male pro Jahr.

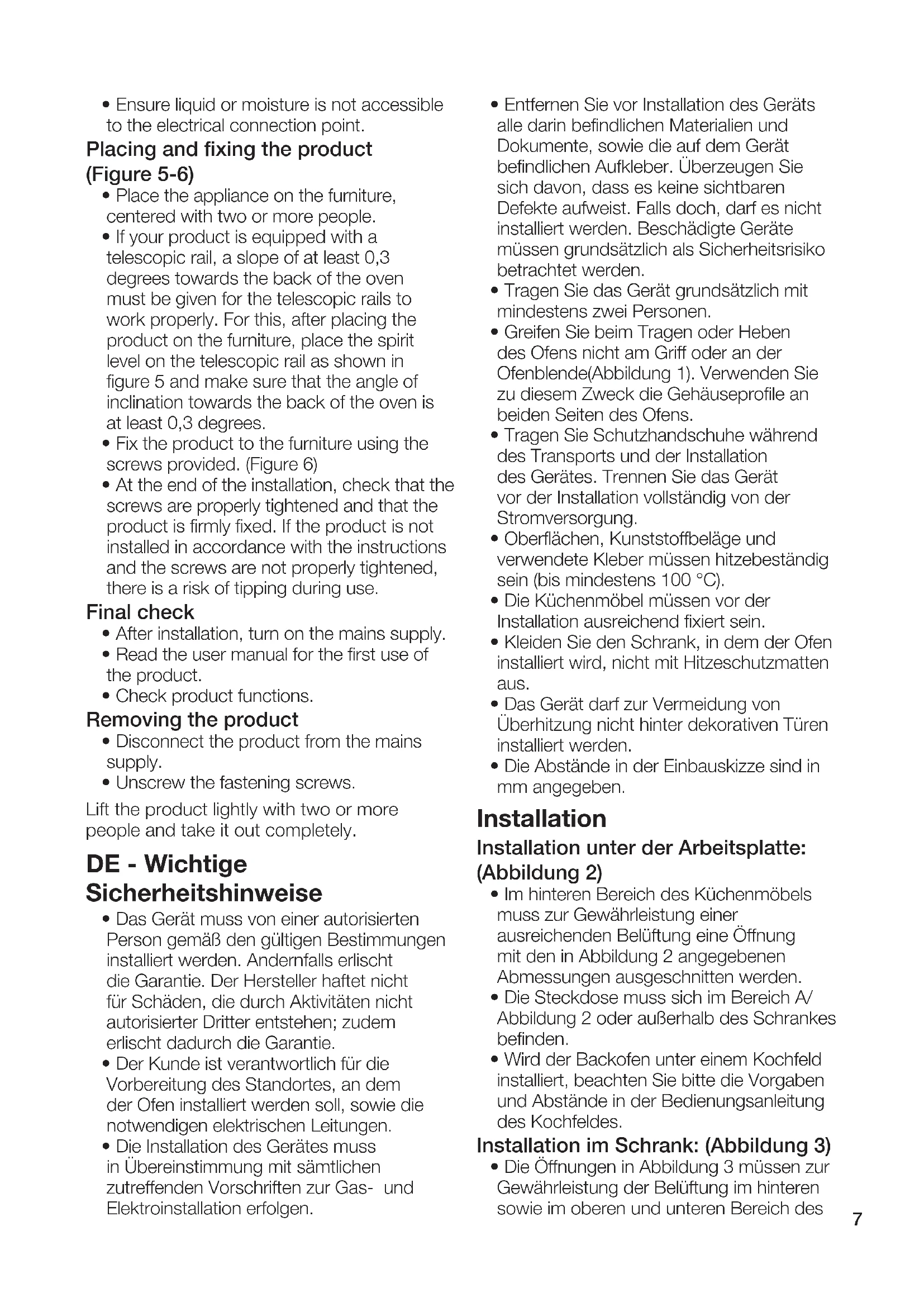

BEDIENUNGSANLEITUNG BBSE12130XD BEKO

• Das Gerät muss von einer autorisierten Person gemäß den gültigen Bestimmungen installiert werden. Andernfalls erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch Aktivitäten nicht autorisierter Dritter entstehen; zudem erlischt dadurch die Garantie.
• Der Kunde ist verantwortlich für die Vorbereitung des Standortes, an dem der Ofen installiert werden soll, sowie die notwendigen elektrischen Leitungen.

• Die Installation des Gerätes muss in Übereinstimmung mit sämtlichen zutreffenden Vorschriften zur Gas- und Elektroinstallation erfolgen.

• Entfernen Sie vor Installation des Geräts alle darin befindlichen Materialien und Dokumente, sowie die auf dem Gerät befindlichen Aufkleber. Überzeugen Sie sich davon, dass es keine sichtbaren Defekte aufweist. Falls doch, darf es nicht installiert werden. Beschädigte Geräte müssen grundsätzlich als Sicherheitsrisiko betrachtet werden.

• Tragen Sie das Gerät grundsätzlich mit mindestens zwei Personen.
• Greifen Sie beim Tragen oder Heben des Ofens nicht am Griff oder an der Ofenblende(Abbildung 1). Verwenden Sie zu diesem Zweck die Gehäuseprofile an beiden Seiten des Ofens.
• Tragen Sie Schutzhandschuhe während des Transports und der Installation des Gerätes. Trennen Sie das Gerät vor der Installation vollständig von der Stromversorgung.
• Oberflächen, Kunststoffbeläge und verwendete Kleber müssen hitzebeständig sein (bis mindestens 100 °C).
  • Die Küchenmöbel müssen vor der Installation ausreichend fixiert sein.
• Kleiden Sie den Schrank, in dem der Ofen installiert wird, nicht mit Hitzeschutzmatten aus.
• Das Gerät darf zur Vermeidung von Überhitzung nicht hinter dekorativen Türen installiert werden.
  • Die Abstände in der Einbauskizze sind in mm angegeben.

Installation

Installation unter der Arbeitsplatte: (Abbildung 2)

• Im hinteren Bereich des Küchenmöbels muss zur Gewährleistung einer ausreichenden Belüftung eine Öffnung mit den in Abbildung 2 angegebenen Abmessungen ausgeschnitten werden.
• Die Steckdose muss sich im Bereich A/Abbildung 2 oder außerhalb des Schrankes befinden.
• Wird der Backofen unter einem Kochfeld installiert, beachten Sie bitte die Vorgaben und Abstände in der Bedienungsanleitung des Kochfeldes.

Installation im Schrank: (Abbildung 3)

• Die Öffnungen in Abbildung 3 müssen zur Gewährleistung der Belüftung im hinteren sowie im oberen und unteren Bereich des

Schranks ausgeschnitten werden. Der Ausschnitt muss über die komplette Höhe des Schrankes erfolgen.

• Ist der Schrank mit einer Rückwand ausgestattet, muss diese vor der Installation entfernt werden.
• Die Steckdose muss sich im Bereich A/Abbildung 3 oder außerhalb des Schrankes befinden.

Wenn das Produkt in eine Ecke gestellt wird: (Abbildung 4a-4b)

- Beachten Sie die angegebenen Abmessungen, um die Eckinstallation in den Abbildungen 4a und 4b durchzuführen.

Elektrischer Anschluss

• Schließen Sie das Gerät an eine geerdete Schutzkontaktsteckdose/Leitung an, die mit einer Sicherung passender Kapazität abgesichert ist – schauen Sie sich dazu die “Technische Daten”-Tabelle an. Lassen Sie durch einen qualifizierten Elektriker eine Erdung vornehmen, wenn Sie das Gerät mit oder ohne Transformator verwenden. Der Hersteller haftet nicht bei Schäden, die durch den Einsatz des Gerätes ohne vorschriftsmäßige Erdung entstehen.
• Trennen Sie das Gerät vollständig von der Stromversorgung, bevor Sie an der Elektroinstallation arbeiten. Es besteht Stromschlaggefahr.
• Das Gerät darf nur von einer autorisierten Fachkraft an das Stromnetz angeschlossen werden. Der Hersteller haftet nicht für Schäden, die durch Handlungen nicht autorisierter Dritter entstehen.
• Das Gerät sollte so installiert werden, dass es jederzeit vom Netz getrennt werden kann. Die Trennung muss entsprechend den Gebäuderichtlinien mit einem in die feste Elektroinstallation integrierten Schalter oder einer Sicherung ausgeführt werden
• Die Rückseite des Ofens wird im Betrieb heiß. Achten Sie darauf, dass der Elektroanschluss die Rückseite nicht berührt; andernfalls können die Anschlüsse beschädigt werden.
• Sorgen Sie dafür, dass das Netzkabel niemals eingeklemmt und nicht über heiße Flächen verlegt wird. Andernfalls kann die Kabelisolierung schmelzen und in Folge eines Kurzschlusses ein Brand entstehen. Beschädigte Netzkabel müssen durch einen zugelassenen Elektriker ausgetauscht werden. Andernfalls kann

es zu Stromschlägen, Kurzschlüssen und Bränden kommen!

• Der Netzstecker muss nach der Installation frei zugänglich bleiben, das Netzkabel darf jedoch nicht über den Herd hinweg verlegt werden.
• Bei der Verkabelung müssen Sie die lokalen/nationalen Vorschriften bezüglich der Elektrizität einhalten und eine(n) für den Ofen geeignete Steckdose/Stecker verwenden. Wenn die Stromgrenzen des Geräts die stromführende Kapazität des Steckers und der Steckdose/Leitung überschreiten, sollten Sie das Gerät direkt an eine feste Elektroinstallation ohne Stecker oder Steckdose/Leitung anschließen.
• Achten Sie darauf, dass die entsprechende Sicherung passend für den Gerätestrom dimensioniert ist.
• Der Anschluss muss alle nationalen Richtlinien erfüllen.
• Der Netzanschluss muss mit den Werten auf dem Typenschild des Gerätes übereinstimmen. Das Typenschild finden Sie nach Öffnen der Ofentür.
• Das Netzkabel des Gerätes muss den Angaben der "Technische Daten"-Tabelle entsprechend gewählt werden.
• Falls Netzanschluss nicht vollständig getrennt werden kann, muss ein Trennschalter (Sicherung, Netzschalter oder dergleichen) mit mindestens 3 mm Kontaktabstand zwischengeschaltet werden. Die Installationsvorschriften nach IEE sind einzuhalten. Bei Nichtbeachtung kann es zu Betriebsstörungen und zum Erlöschen der Garantie kommen.
• Wir empfehlen eine zusätzliche Absicherung mit Fehlerstromschutzschalter (FI-Schutzschalter).

Das Gerät ist mit einem Kabel und Stecker ausgestattet

- Ihr Gerät ist mit einem Netzkabel und Stecker ausgestattet. Schließen Sie Ihr Gerät zur Stromversorgung an eine geerdete Steckdose an.

Das Gerät ist mit einem Kabel ohne Stecker ausgestattet

- Schließen Sie das Kabel wie folgt an:

• Braunes/schwarzes Kabel = L (Phase)
• Blaues Kabel = N (Neutral)
• Grün/gelbes Kabel = (E) (Erde)

Das Gerät ist ohne Kabel und Stecker ausgestattet

Wählen Sie bitte entsprechend der Elektroinstallation bei Ihnen zu Hause ein Netzkabel aus der Tabelle „Technische Daten“. Die Länge des Netzkabels darf aus Sicherheitsgründen nicht mehr als 2 m betragen.

• Öffnen Sie die Anschlussabdeckung mit einem Schraubendreher.
• Stecken Sie das Netzkabel durch die Kabelklemme unter dem Anschluss; befestigen Sie es mit der an der Kabelklemmkomponente integrierten Schraube am Hauptgerät.

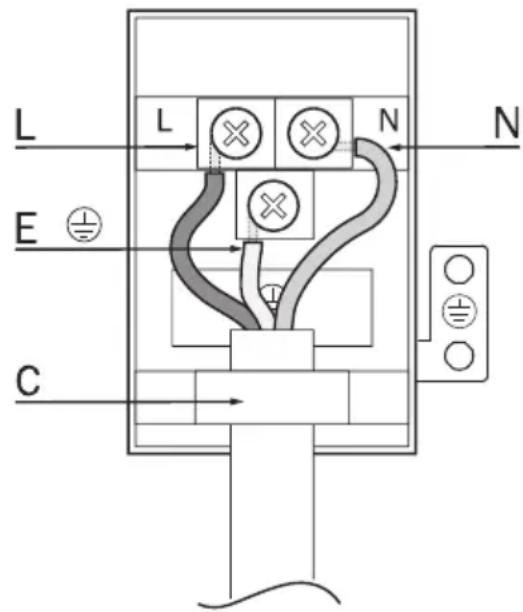

• Schließen Sie die Kabel gemäß Anschlussdiagramm an:

- Nach Abschluss der Verkabelung schließen Sie die Anschlussabdeckung.

- Das Netzkabel darf nicht unter dem Ofen oder zwischen Ofen und Möbel eingeklemmt oder verbogen werden.

Brandschutzvorkehrungen

• Stellen Sie sicher, dass die elektrische Verbindung richtig in die Steckdose eingesteckt ist und keine Funken erzeugt.
• Betreiben Sie das Gerät nicht mit beschädigten Netzkabeln oder Verlängerungskabeln, verwenden Sie ausschließlich Originalkabel.
• Vergewissern Sie sich, dass die Steckdose, an die das Gerät angeschlossen wird, nicht feucht ist.

Produkt platzieren und fixieren (Abbildung 5-6)

• Stellen Sie das Gerät mittig mit zwei oder mehr Personen auf die Möbel.
• Wenn Ihr Produkt mit einer Teleskopschiene ausgestattet ist, muss eine Neigung von mindestens 0,3 Grad zur Rückseite des Ofens vorhanden sein, damit die Teleskopschienen ordnungsgemäß funktionieren. Legen Sie dazu nach dem Aufstellen des Produkts auf den Möbeln die Wasserwaage wie in Bild 5 gezeigt auf die Teleskopschiene und achten Sie darauf, dass der Neigungswinkel zur Backofenrückseite mindestens 0,3 Grad beträgt.
• Befestigen Sie das Produkt mit den mitgelieferten Schrauben an den Möbeln. (Abbildung 6)
• Überprüfen Sie am Ende der Installation, ob die Schrauben richtig angezogen sind und ob das Produkt fest sitzt. Wenn das Produkt nicht gemäß den Anweisungen installiert wird und die Schrauben nicht richtig angezogen sind, besteht die Gefahr eines Kippens während des Gebrauchs.

Letzter Check

• Schalten Sie nach der Installation die Netzversorgung ein.
• Lesen Sie die Bedienungsanleitung für die erste Verwendung des Produkts.
• Überprüfen Sie die Produktfunktionen.

Produkt entfernen

•Trennen Sie das Produkt vom Stromnetz.
- Lösen Sie die Befestigungsschrauben.
- Heben Sie das Produkt mit zwei oder mehr Personen leicht an und nehmen Sie es vollständig heraus.
