BBSE12130XD - плита BEKO - Безкоштовний посібник користувача

Тип продукту	Кухонна плита
Бренд	Beko
Модель	BBSE12130XD
Розміри (Ш x Г x В)	600 x 600 x 850 мм
Вага	60 кг
Електроживлення	230 В ~ 50 Гц, 13 А
Тип газу	Природний газ (G20) або бутан/пропан (G30/G31) залежно від наданої перехідної муфти
Кількість газових конфорок	4 (в тому числі одна потрійна коронка)
Тип духовки	Багатофункціональна електрична духовка
Об'єм духовки	75 л
Функції духовки	Конвекція, верхній+нижній нагрів, гриль, розморожування, конвекція + гриль
Очищення духовки	Піроліз (очищення високою температурою)
Освітлення духовки	Галогенова лампа, замінна
Дверцята духовки	Скло, що знімається для очищення
Захист від дітей	Блокування панелі керування
Автоматичне вимкнення	Так, захист від перегріву
Енергетичний клас (духовка)	A+
Споживання енергії (духовка)	0.99 кВт·год (конвекція), 1.09 кВт·год (звичайний режим)
Індекс ремонтопридатності	8.4/10 (оціночно)
Запчастини доступні	Так, через сервісний центр Beko (лампи, нагрівальні елементи, термостати, скло)

Часті запитання - BBSE12130XD BEKO

Як встановити кухонну плиту Beko BBSE12130XD?

Встановлення повинна виконувати кваліфікована особа. Переконайтеся, що меблі витримують тепло (мін. 100°C). Створіть вентиляційні отвори згідно зі схемами в інструкції. Підключіть до газу за допомогою відповідного гнучкого шланга та до електрики через розетку 230 В із заземленням. Закріпіть прилад за допомогою наданих гвинтів, щоб уникнути перекидання. Зверніться до повної інструкції для детальних кроків.

Який об'єм духовки?

Об'єм духовки становить 75 літрів, що дозволяє готувати великі страви, як-от індичку, або кілька тортів одночасно.

Як використовувати функцію піролізу?

Піроліз нагріває духовку приблизно до 500°C, щоб спалити залишки їжі. Вийміть аксесуари, закрийте дверцята та виберіть програму піролізу. Тривалість близько 1,5 години. Після завершення дайте охолонути, потім витріть попіл вологою ганчіркою. Увімкніть вентиляцію на кухні.

Що робити, якщо духовка не нагрівається?

Спочатку перевірте електроживлення (автоматичний вимикач, розетка). Якщо духовка показує помилку, зверніться до коду в інструкції. Можливі причини: несправний нагрівальний елемент, зламаний термостат або проблема з проводкою. Зверніться до сервісного центру Beko для діагностики.

Як чистити варильну поверхню?

Для газових конфорок зніміть головки та кільця, вимийте їх мильною водою та щіткою. Для емальованої поверхні використовуйте м'який миючий засіб та неабразивну губку. Уникайте хлорвмісних засобів. Ретельно висушіть перед складанням.

Чи можна використовувати алюмінієвий посуд у духовці?

Так, але уникайте прямого контакту з нагрівальними елементами (гриль). Не використовуйте алюмінієву фольгу на дні духовки, оскільки вона може блокувати тепло та пошкодити емаль. Для страв використовуйте переважно скляний, керамічний або відповідний металевий посуд.

Як налаштувати годинник духовки?

Після першого ввімкнення годинник блимає. Натисніть кнопки '+' та '-' одночасно на 2 секунди, потім встановіть час за допомогою '+' або '-'. В інструкції вказано точну процедуру для вашої моделі. Ви також можете налаштувати таймери приготування.

Яка гарантія на кухонну плиту Beko?

Законна гарантія становить 2 роки, але Beko часто пропонує додаткову гарантію на 5 років на двигун та деякі деталі за умови реєстрації. Зберігайте чек та дотримуйтесь умов встановлення. Дефекти, спричинені невідповідним встановленням, не покриваються.

Як замінити лампочку духовки?

Відключіть прилад. Зніміть захисне скло (часто на кліпсах), викрутіть лампочку (тип G9, 25 Вт, 300°C). Замініть на таку саму лампочку. Встановіть скло на місце. Не торкайтеся нової лампочки пальцями (використовуйте ганчірку). В інструкції вказано посилання.

Як заощадити енергію з цією плитою?

Використовуйте функцію конвекції, яка готує швидше та при нижчій температурі. Розігрівайте духовку лише за необхідності. Використовуйте залишкове тепло для завершення приготування. Використовуйте каструлі з плоским дном, що підходять для конфорок. Піролізне очищення споживає багато енергії, обмежте його кількома разами на рік.

ПОСІБНИК КОРИСТУВАЧА BBSE12130XD BEKO

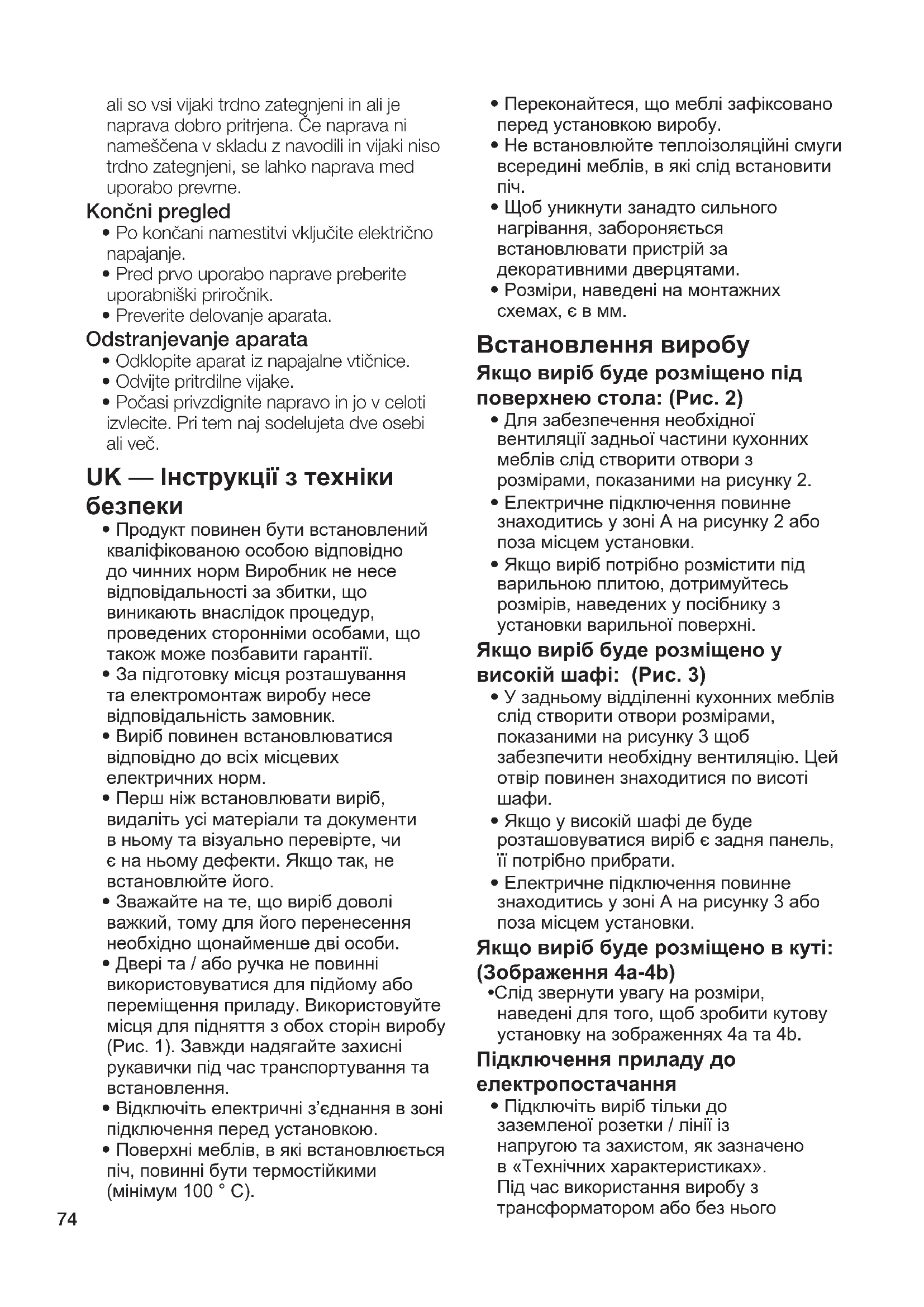

UK — Інструкції з техніки безпеки

• Продукт повинен бути встановлений кваліфікованою особою відповідно до чинних норм Виробник не несе відповідальності за збитки, що виникають внаслідок процедур, проведених сторонніми особами, що також може позбавити гарантії.
• За підготовку місця розташування та електромонтаж виробу несе відповідальність замовник.
• Виріб повинен встановлюватися відповідно до всіх місцевих електричних норм.
• Перш ніж встановлювати виріб, видаліть усі матеріали та документи в ньому та візуально перевірте, чи є на ньому дефекти. Якщо так, не встановлюйте його.
• Зважайте на те, що виріб доволі важкий, тому для його перенесення необхідно щонайменше дві особи.
• Двері та / або ручка не повинні використовуватися для підйому або переміщення приладу. Використовуйте місця для підняття з обох сторін виробу (Рис. 1). Завжди надягайте захисні рукавички під час транспортування та встановлення.
• Відключіть електричні з'єднання в зоні підключення перед установкою.

• Поверхні меблів, в які встановлюється піч, повинні бути термостійкими (мінімум 100 °C).

• Переконайтеся, що меблі зафіксовано перед установкою виробу.

• Не встановлюйте теплоізоляційні смуги всередині меблів, в які слід встановити піч.
• Щоб уникнути занадто сильного нагрівання, забороняється встановлювати пристрій за декоративними дверцятами.
• Розміри, наведені на монтажних схемах, є в мм.

Встановлення виробу

Якщо виріб буде розміщено під поверхнею стола: (Рис. 2)

• Для забезпечення необхідної вентиляції задньої частини кухонних меблів слід створити отвори з розмірами, показаними на рисунку 2.
• Електричне підключення повинне знаходитись у зоні А на рисунку 2 або поза місцем установки.
• Якщо виріб потрібно розмістити під вариальною плитою, дотримуйтесь розмірів, наведених у посібнику з установки варильної поверхні.

Якщо виріб буде розміщено у високій шафі: (Рис. 3)

• У задньому відділенні кухонних меблів слід створити отвори розмірами, показаними на рисунку 3 щоб забезпечити необхідну вентиляцію. Цей отвір повинен знаходитися по висоті шафи.
• Якщо у високій шафі де буде розташовуватися виріб є задня панель, її потрібно прибрати.
• Електричне підключення повинне знаходитись у зоні А на рисунку 3 або поза місцем установки.

Якщо виріб буде розміщено в куті: (Зображення 4a-4b)

- Слід звернути увагу на розміри, наведені для того, щоб зробити кутову установку на зображеннях 4а та 4b.

Підключення приладу до електропостачання

- Підключіть виріб тільки до заземленої розетки / лінії із напругою та захистом, як зазначено в «Технічних характеристиках». Під час використання виробу з трансформатором або без нього

кваліфікованим електриком має бути встановлена заземлювальна установка. Наша компанія не несе відповідальності за будь-які проблеми, що виникають через те, що продукт не заземлений відповідно до місцевих норм.

- Перш ніж розпочати будь-які роботи з електромонтажу, відключіть виріб від електромережі. Існує небезпека ураження електричним струмом!

- Продукт повинен бути підключений до електромережі тільки авторизованою та кваліфікованою особою. Гарантійний термін виробу починається лише після правильної установки. Виробник не несе відповідальності за збитки, що виникають внаслідок процедур, проведених сторонніми особами.

- Прилад повинен бути встановлений так, щоб його можна було повністю відключити від електромережі. Розділення повинно забезпечуватися перемикачем, вбудованим у нерухомій електроустановці, згідно будівельних норм.

- Задня поверхня духовки нагрівається під час її використання. Переконайтесь, що електричне з'єднання не контактує із задньою поверхнею, в іншому випадку з'єднання можуть пошкодитися.

- З'єднувальний кабель не повинен бути затиснутий, зігнутим або затиснутим та не контактувати з гарячими частинами духовки. Це можете призвести до короткого замикання та загоряння внаслідок плавлення кабелю. Якщо дріт живлення пошкоджений, кваліфікований електрик повинен замінити його. Інакше існує небезпека ураження електричним струмом, короткого замикання або пожежі!

- Вилка шнура живлення повинна бути легко доступною після встановлення (але не над варильними поверхнями).

- Під час електромонтажу необхідно дотримуватися національних / місцевих електричних норм та використовувати розетку / лінію та вилку, що підходить для духовки. Якщо межі потужності виробу перевищують поточну пропускну здатність штепсельної вилки та розетки / лінії, необхідно підключити

виріб безпосередньо до нерухомої електроустановки, не використовуючи вилку та розетку / лінію.

- Переконайтесь, що номінальний запобіжник сумісний із виробом.

- З'єднання повинно відповідати національним нормам.

- Дані живлення мережі мають відповідати даним, зазначеним на етикетці типу виробу. Відчиніть передні дверцята, щоб побачити мітку типу.

- Силовий кабель вашого виробу повинен відповідати значенням, наведеним у таблиці «Технічні характеристики».

- Якщо виріб буде підключено безпосередньо до джерела живлення: Якщо неможливо відключити всі фази живлення, необхідно відключити блок підключення, що має не менше 3 мм контактного зазору (запобіжники, лінійні запобіжні вимикачі, контактори), і всі фази цього блоку підключення повинні бути поруч (не вище) виробу відповідно до директив IEE. Невиконання цієї інструкції може спричинити експлуатаційні проблеми та анулювання гарантії продукту.

- Рекомендується додатковий захист вимикачем залишкового струму.

Якщо виріб виробляється із кабелем та штепсельною вилкою

- Ваш виріб виробляється із під'єднанням до електромережі кабелем та штепсельною вилкою. Підключіть вилку вашого виробу до заземленої розетки та зробіть електричне з'єднання.

Якщо виріб виробляється з кабелем і без штепсельної вилки

• Підключіть кабелі виробу до джерела живлення, як зазначено нижче:
• Коричневий / чорний кабель = L (фаза)
• Синій кабель = N (нейтральний)
• зелений / жовтий кабель = (E) (заземлення)

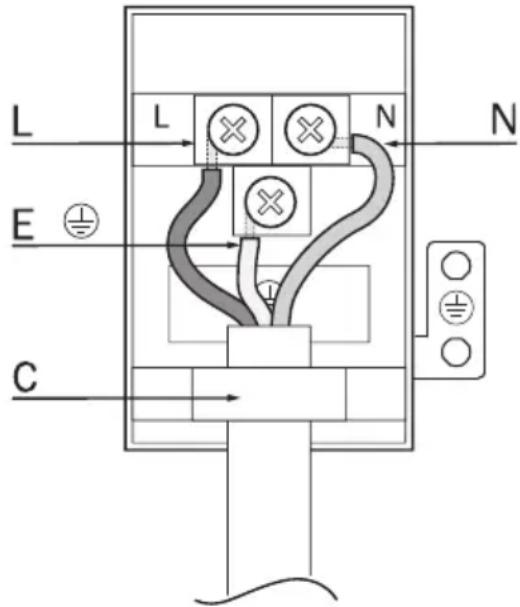

Якщо виріб виробляється без кабеля та штепсельної вилки

Силовий кабель, визначений в технічній таблиці, повинен бути підключений до виробу, дотримуючись інструкцій.

Силовий кабель не повинен бути довше 2 м з міркувань безпеки.

• Відкрийте кришку клемного блоку за допомогою викрутки.
• Вставте силовий кабель через кабельний затискач під клему і прикріпіть його до основного корпусу за допомогою вбудованого гвинта на затискачі кабелю.
• Підключіть кабелі відповідно до схеми.

• N = нейтральний (синій)
• L = пряма фаза (коричневий/чорний)
• E = заземлення (зелений / жовтий)
• C = кабельний затискач

- Після завершення з'єднання проводів закрийте кришку клемного блоку.

- Підключіть силовий кабель для подачі живлення, проклавши його так, щоб він не контактував з виробом і не був затиснутий між виробом і стіною.

Запобігання можливим пожежним ризикам:

• Переконайтесь, що всі електричні з'єднання надійні та герметичні, щоб уникнути ризику виникнення дуги.
• Не використовуйте пошкоджені кабелі або подовжувачі.
• Переконайтесь, що рідина або волога дістануться до точки електричного підключення.

Розміщення та закріплення виробу (Рис. 5-6)

• Розмістіть прилад на меблях, орієнтованих на двох або більше людей.
• Якщо ваш виріб оснащено телескопічною рейкою, для правильної роботи телескопічних рейок необхідно зробити нахил до задньої частини

духовки не менше 0,3 градусів. Для цього, розмістивши виріб на меблях, помістіть рівень на телескопічну рейку, як показано на малюнку 5, і переконайтеся, що кут нахилу до задньої частини духовки становить не менше 0,3 градусів.

• Закріпіть виріб на меблях за допомогою наданих гвинтів. (Рис. 6)
• В кінці монтажу переконайтесь, що гвинти правильно затягнуті та виріб надійно зафіксовано. Якщо виріб не встановлено відповідно до інструкцій, а гвинти не затягнуті належним чином, існує небезпека перекидання під час використання.

Остаточна перевірка

• Після встановлення увімкніть електромережу.
• Прочитайте посібник користувача перед першим використанням виробу.
  • Перевірте функції виробу.

Видалення виробу

• Від'єднайте виріб від електромережі.
- Відкрутіть закріплюючі гвинти.
- Злегка підніміть виріб разом з двома або більше людьми і повністю витягніть його.
