BBSE12130XD - Cocina BEKO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina
Marca	Beko
Modelo	BBSE12130XD
Dimensiones (An x Pr x Al)	600 x 600 x 850 mm
Peso	60 kg
Alimentación eléctrica	230 V ~ 50 Hz, 13 A
Tipo de gas	Gas natural (G20) o butano/propano (G30/G31) según boquilla suministrada
Número de fuegos de gas	4 (incluye un quemador triple corona)
Tipo de horno	Horno eléctrico multifunción
Capacidad del horno	75 L
Funciones del horno	Calor envolvente, bóveda y solera, grill, descongelación, calor envolvente + grill
Limpieza del horno	Por pirólisis (limpieza a alta temperatura)
Iluminación del horno	Bombilla halógena, reemplazable
Puerta del horno	Vidrio extraíble para limpieza
Seguridad infantil	Dispositivo de bloqueo de mandos
Apagado automático	Sí, seguridad en caso de sobrecalentamiento
Clase energética (horno)	A+
Consumo energético (horno)	0.99 kWh (calor envolvente), 1.09 kWh (convencional)
Índice de reparabilidad	8.4/10 (estimado)
Piezas de repuesto disponibles	Sí, a través del servicio postventa de Beko (bombillas, resistencias, termostatos, cristales)

Preguntas frecuentes - BBSE12130XD BEKO

¿Cómo instalar la cocina Beko BBSE12130XD?

La instalación debe ser realizada por una persona cualificada. Asegúrese de que el mueble soporta el calor (mín. 100°C). Cree aberturas de ventilación según los esquemas del manual. Conecte el gas con un flexible conforme y la electricidad a través de un enchufe de 230V con toma de tierra. Fije el aparato con los tornillos suministrados para evitar el vuelco. Consulte el manual completo para los pasos detallados.

¿Cuál es la capacidad del horno?

La capacidad del horno es de 75 litros, lo que permite cocinar platos grandes como un pavo o varios pasteles simultáneamente.

¿Cómo usar la función pirólisis?

La pirólisis calienta el horno a aproximadamente 500°C para quemar los residuos de alimentos. Retire los accesorios, cierre la puerta y seleccione el programa de pirólisis. La duración es de aproximadamente 1h30. Una vez terminado, deje enfriar y luego limpie las cenizas con un paño húmedo. Active la ventilación de la cocina.

¿Qué hacer si el horno no calienta?

Primero verifique la alimentación eléctrica (disyuntor, enchufe). Si el horno muestra un error, consulte el código en el manual. Las causas posibles incluyen una resistencia defectuosa, un termostato averiado o un problema de cableado. Contacte al servicio postventa de Beko para un diagnóstico.

¿Cómo limpiar la placa de cocción?

Para los quemadores de gas, desmonte las cabezas y coronas, límpielas con agua jabonosa y un cepillo. Para la superficie de esmalte, use un detergente suave y una esponja no abrasiva. Evite los productos clorados. Seque cuidadosamente antes de volver a montar.

¿Puedo usar utensilios de aluminio en el horno?

Sí, pero evite el contacto directo con las resistencias (grill). No use papel de aluminio en el fondo del horno ya que puede bloquear el calor y dañar el esmalte. Para los platos, use preferiblemente platos de vidrio, cerámica o metal adecuados.

¿Cómo ajustar el reloj del horno?

Después de la primera puesta en marcha, el reloj parpadea. Presione los botones '+' y '-' juntos durante 2 segundos, luego ajuste la hora con '+' o '-' . El manual indica el procedimiento exacto según el modelo. También puede programar temporizadores de cocción.

¿Cuál es la garantía de la cocina Beko?

La garantía legal es de 2 años, pero Beko suele ofrecer una garantía complementaria de 5 años en el motor y ciertas piezas sujeto a registro. Conserve la factura y respete las condiciones de instalación. Los defectos debidos a una instalación no conforme no están cubiertos.

¿Cómo reemplazar la bombilla del horno?

Desconecte el aparato. Retire el vidrio de protección (a menudo clipado), desenrosque la bombilla (tipo G9, 25W, 300°C). Reemplácela por una bombilla idéntica. Vuelva a colocar el vidrio. No toque la bombilla nueva con los dedos (use un paño). El manual proporciona las referencias.

¿Cómo ahorrar energía con esta cocina?

Use la función de calor envolvente que cocina más rápido y a menor temperatura. Precaliente solo si es necesario. Aproveche el calor residual para terminar la cocción. Use cacerolas de fondo plano adecuadas a los quemadores. La limpieza por pirólisis consume mucho, limítela a unas pocas veces al año.

MANUAL DE USUARIO BBSE12130XD BEKO

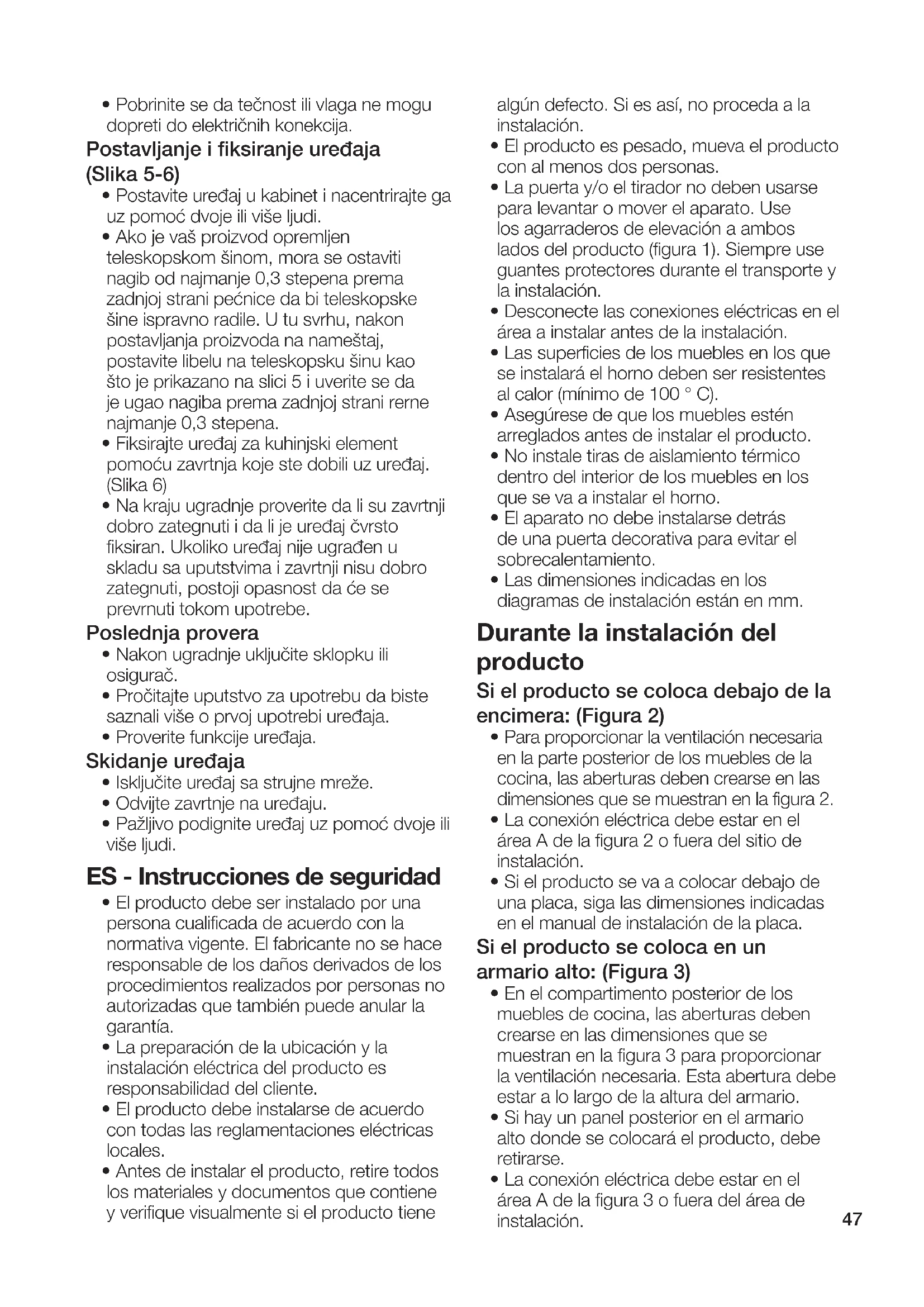

ES - Instrucciones de seguridad

- El producto debe ser instalado por una persona cualificada de acuerdo con la normativa vigente. El fabricante no se hace responsable de los daños derivados de los procedimientos realizados por personas no autorizadas que también puede anular la garantía.

- La preparación de la ubicación y la instalación eléctrica del producto es responsabilidad del cliente.

- El producto debe instalarse de acuerdo con todas las reglamentaciones eléctricas locales.

- Antes de instalar el producto, retire todos los materiales y documentos que contiene y verifique visualmente si el producto tiene

algún defecto. Si es así, no proceda a la instalación.

- El producto es pesado, mueva el producto con al menos dos personas.

- La puerta y/o el tirador no deben usarse para levantar o mover el aparato. Use los agarraderos de elevación a ambos lados del producto (figura 1). Siempre use guantes protectores durante el transporte y la instalación.

- Desconecte las conexiones eléctricas en el área a instalar antes de la instalación.

- Las superficies de los muebles en los que se instalará el horno deben ser resistentes al calor (mínimo de 100 °C).

- Asegúrese de que los muebles estén arreglados antes de instalar el producto.

- No instale tiras de aislamiento térmico dentro del interior de los muebles en los que se va a instalar el horno.

- El aparato no debe instalarse detrás de una puerta decorativa para evitar el sobrecalentamiento.

- Las dimensiones indicadas en los diagramas de instalación están en mm.

Durante la instalación del producto

Si el producto se coloca debajo de la encimera: (Figura 2)

- Para proporcionar la ventilación necesaria en la parte posterior de los muebles de la cocina, las aberturas deben crearse en las dimensiones que se muestran en la figura 2.

- La conexión eléctrica debe estar en el área A de la figura 2 o fuera del sitio de instalación.

- Si el producto se va a colocar debajo de una placa, siga las dimensiones indicadas en el manual de instalación de la placa.

Si el producto se coloca en un armario alto: (Figura 3)

- En el compartimento posterior de los muebles de cocina, las aberturas deben crearse en las dimensiones que se muestran en la figura 3 para proporcionar la ventilación necesaria. Esta abertura debe estar a lo largo de la altura del armario.

- Si hay un panel posterior en el armario alto donde se colocará el producto, debe retirarse.

- La conexión eléctrica debe estar en el área A de la figura 3 o fuera del área de instalación.

Los siguientes son los siguientes: (Resim 4a-4b)

- Se debe prestar atención a las dimensiones dadas para hacer los ensamblajes en las imágenes 4a y 4b.

Conectar el aparato a la red eléctrica

- Solo conecte el producto a un tomacorriente / línea con conexión a tierra con el voltaje y la protección como se especifica en las “Especificaciones técnicas”. Haga que un electricista cualificado realice la instalación de puesta a tierra mientras usa el producto con o sin transformador. Nuestra empresa no será responsable de ningún problema que surja debido a que el producto no esté conectado a tierra de acuerdo con las regulaciones locales.

- Antes de comenzar cualquier trabajo en la instalación eléctrica, desconecte el producto de la red eléctrica. ¡Existe el riesgo de descarga eléctrica!

- El producto debe estar conectado a la red eléctrica solo por una persona autorizada y cualificada. El fabricante no se hace responsable de los daños derivados de los procedimientos realizados por personas no autorizadas.

- El aparato debe instalarse de modo que pueda desconectarse completamente de la red eléctrica. La separación debe proporcionarse mediante un interruptor integrado en la instalación eléctrica fija, de acuerdo con las normas de construcción.

- La superficie posterior del horno se calienta cuando está en uso. Asegúrese de que la conexión eléctrica no entre en contacto con la superficie posterior, de lo contrario, las conexiones pueden dañarse.

- El cable de conexión no debe estar sujeto, doblado o atrapado, ni debe entrar en contacto con partes calientes del horno. Puede hacer que el horno se cortocircuite y se incendie como resultado de la fusión del cable. Si el cable de alimentación está dañado, debe ser reemplazado por un electricista cualificado. De lo contrario, existe riesgo de descarga eléctrica, cortocircuito o incendio.

- El enchufe del cable de alimentación debe ser fácilmente accesible después de la instalación (pero no por encima de las placas).

- Al realizar el cableado, debe cumplir con las reglamentaciones eléctricas nacionales/locales y utilizar una toma de corriente/línea y un enchufe adecuados para el horno. Si los límites de potencia del producto exceden la capacidad de carga actual del enchufe y la toma de corriente/línea, debe conectar el producto directamente a la instalación eléctrica fija sin usar el enchufe y la toma de corriente/línea.

- Asegúrese de que la clasificación del fusible sea compatible con el producto.

- La conexión debe cumplir con las regulaciones nacionales.

- Los datos del suministro principal deben corresponder a los datos especificados en la etiqueta de tipo del producto. Abra la puerta frontal para ver la etiqueta de tipo.

- El cable de alimentación de su producto debe cumplir con los valores de la tabla "Especificaciones técnicas".

- Si el producto se conectara directamente a la fuente de alimentación: si no es posible desconectar todos los polos en la fuente de alimentación, se debe conectar una unidad de desconexión con un espacio libre de contacto de al menos 3 mm (fusibles, interruptores de seguridad de línea, contactores) y todos los polos de esta unidad de desconexión deben estar adyacentes (no arriba) del producto de acuerdo con las directivas IEE. El incumplimiento de estas instrucciones puede causar problemas operativos e invalidar la garantía del producto.

- Se recomienda protección adicional por un interruptor diferencial residual.

Si el producto viene con cable y enchufe:

- Su producto se produce con cable de alimentación y enchufe. Conecte el enchufe de su producto a una toma de corriente con conexión a tierra y realice la conexión eléctrica.

Si el producto viene con cable y sin enchufe:

- Conecte el cable del producto a la fuente de alimentación como se identifica a continuación:

- Cable marrón / negro = L (Fase)

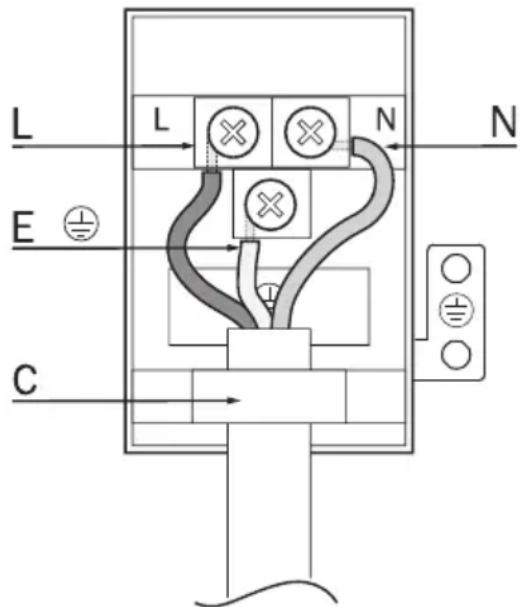

Si el producto viene sin cable ni enchufe:

Un cable de alimentación que se define en la tabla técnica de inicio debe conectarse al producto siguiendo las instrucciones. El cable de alimentación no debe tener más de 2 m por razones de seguridad.

• Abra la tapa del bloque de terminales con un destornillador.
• Inserte el cable de alimentación a través de la abrazadera del cable debajo del terminal y fijelo al cuerpo principal con el tornillo integrado en el componente de sujeción del cable.
• Conecte los cables de acuerdo con el diagrama suministrado.

• N = Neutro (Azul)
• L = fase en vivo (marrón / negro)
• E = Tierra (Verde / amarillo)

• C = abrazadera de cable

• Después de completar las conexiones de los cables, cierre la cubierta del bloque de terminales.

• Conecte el cable de alimentación a la fuente de alimentación guiándolo para que no entre en contacto con el producto o quede pinzado entre el producto y la pared.

¡Prevención contra posibles riesgos de incendio!

• Asegúrese de que todas las conexiones eléctricas sean seguras y estén fijas para evitar el riesgo de arco eléctrico.
• No utilice cables dañados o cables de extensión.
• Asegúrese de que el líquido o la humedad no sean accesibles al punto de conexión eléctrica.

Colocación y fijación del producto. (Figura 5-6)

• Coloque el aparato sobre los muebles, que esté centrado y entre dos o más personas.
• Si su producto está equipado con un riel telescópico, se debe dar una inclinación de al menos 0,3 grados hacia la parte posterior del horno para que los rieles telescópicos funcionen correctamente. Para ello, después de colocar el producto sobre el mueble, coloque el nivel de burbuja sobre el riel telescópico como se muestra en la figura 5 y asegúrese de que el ángulo de inclinación hacia la parte posterior del horno sea de al menos 0,3 grados.
• Fije el producto a los muebles con los tornillos provistos. (Figura 6)
• Al final de la instalación, verifique que los tornillos estén bien apretados y que el producto esté firmemente fijado. Si el producto no se instala de acuerdo con las instrucciones y los tornillos no están bien apretados, existe el riesgo de que se vuelque durante el uso.

Revisión final

• Después de la instalación, encienda la fuente de alimentación.
• Lea el manual del usuario para el primer uso del producto.
• Verifique las funciones del producto.

Retirar el producto

• Desconecte el producto de la red eléctrica.
• Desenrosque los tornillos de fijación.
• Levante el producto ligeramente con dos o más personas.
