Typ produktu	Rázový uťahovák (bezdrôtový)
Značka	PowerPlus
Model	POWDP20400
Menovité napätie	40 V (jednosmerný prúd)
Typ batérie	Lítiovo-iónová (nie je súčasťou balenia)
Voľnobežné otáčky	0-2000 min⁻¹
Frekvencia úderov	0-3300 úderov/min
Maximálny krútiaci moment	350 Nm
Typ nástrčného kľúča	1/2"
Akustický tlak	87 dB(A)
Akustický výkon	98 dB(A)
Vibrácie	4,0 m/s² (K=1,5)
Regulácia otáčok	Áno, stlačením spúšte
Smer otáčania	Dopredu/dozadu voliteľný
Blokovanie spínača	Áno, stredová poloha
LED lampa	Áno, osvetľuje pracovnú oblasť
Pásový klip	Súčasťou balenia, montáž vľavo/vpravo
Záruka	36 mesiacov
Údržba	Čistite vetracie otvory vlhkou handričkou
Životné prostredie	Na konci životnosti recyklujte, nevyhadzujte do domáceho odpadu

Často kladené otázky - POWDP20400 PowerPlus

Ako nabíjať batériu rázového uťahováka POWDP20400?

Pripojte nabíjačku do sieťovej zásuvky. Vložte batériu do nabíjačky. Blikajúca červená kontrolka signalizuje nabíjanie, stále zelená signalizuje úplné nabitie. Nabíjajte iba kompatibilné batérie a v interiéri.

Ako vložiť a vybrať batériu?

Pre vloženie zasuňte batériu do priestoru, kým nezacvakne. Pre vybratie stlačte uvoľňovacie tlačidlo a vytiahnite batériu. Uistite sa, že je nástroj vypnutý a prepínač smeru otáčania v stredovej polohe.

Ako zmeniť smer otáčania?

Použite prepínač nad spúšťou. Pre otáčanie vpravo (utiahnutie) posuňte páčku doľava. Pre otáčanie vľavo (povolenie) posuňte doprava. Meniť smer iba pri úplnom zastavení.

Ako používať LED lampu?

Jemne stlačte spúšť na zapnutie lampy pred spustením motora. Lampa svieti počas používania. Nepozerajte sa priamo do lúča.

Aká je maximálna rýchlosť otáčania?

Maximálne voľnobežné otáčky sú 2000 min⁻¹, menia sa v závislosti od stlačenia spúšte.

Aký maximálny krútiaci moment môže dosiahnuť?

Maximálny krútiaci moment je 350 Nm. Skutočný krútiaci moment závisí od stavu závitov a upevnenia.

Ako čistiť a udržiavať nástroj?

Čistite vetracie otvory jemnou vlhkou handričkou (mydlová voda). Nepoužívajte rozpúšťadlá. Po použití vyberte batériu a nástroj uskladnite na suchom mieste. Pravidelne kontrolujte nástroj.

Aké príslušenstvo je súčasťou balenia?

Balenie obsahuje: rázový uťahovák, pásový klip a návod na použitie. Batéria a nabíjačka nie sú súčasťou balenia.

Aká je dĺžka záruky?

Záruka je 36 mesiacov od dátumu nákupu. Vzťahuje sa na chyby materiálu a spracovania, ale nie na bežné opotrebenie, batérie, nabíjačky ani poškodenia spôsobené nesprávnym používaním.

Môžem používať iné batérie?

Používajte iba batérie schválené PowerPlus pre tento nástroj. Používanie iných batérií môže viesť k riziku zranenia alebo požiaru. Odporúčaná batéria je Li-ion 40 V nie je súčasťou balenia.

NÁVOD NA OBSLUHU POWDP20400 PowerPlus

9.5 Volba správného nástrčného klíče 9

POWERPLUS HIGH QUALITY TOOLS

POWDP20400 CS

– Nepoužívat stroj se zablokovaným vypínačem.

8.1 Lithium-ionotové akumulátory (8)

9.5 Volba správného nástrčného klíče

5.5 Používanie akumulátorového náradia a starostlivost' oň ....5

5.6 Servis....6

6 ĎALŠIE BEZPEČNOSTNÉ POKYNY 6

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY ...... 7

7.1 Batérie....7

7.2 Nabijačky....7

8 PRVKY....8

8.1 Lítium-iónová batéria (8)....8

9.1.1 Indikácie pre nabíjanie (obr. 1)....8

9.2 Indikátor nabitia akumulátora (obr. 1a)....9

9.3 Vloženie a vybratie batérie (obr. 2)....9

9.4 Spona na opasok (obr. 3)....9

9.5 Vol'ba správneho nástrčného klúča 10

9.6 Inštalácia alebo vybratie nástrčného kl'úča (obr. 4) ...... 10

POWERPLUS HIGH QUALITY TOOLS

POWDP20400 SK

9.7 Spínač (2) 10
9.7.1 Zámok vypínača (obr. 5)....10
9.7.2 Smer otáčania (obr. 6)....10
9.7.2.1 Otáčanie v smere hodinových ručičiek:....10
9.7.2.2 Otáčanie proti smeru hodinových ručičiek:....10
9.7.3 Menitel'ná rýchlost'....10
9.8 Svetlo LED (obr. 7)....10
10 VŠEOBECNÉ PREVÁDZKOVÉ POKYNY .....11
11 ČISTENIE A ÚDRŽBA ...... 11
11.1 Čistenie .... 11
11.2 Údržba 11
12 TECHNICKÉ ÚDAJE....12
13 HLUK....12
14 ZÁRUKA....12
15 ŽIVOTNÉ PROSTREDIE....13
16 VYHLÁSENIE O ZHODE .... 13

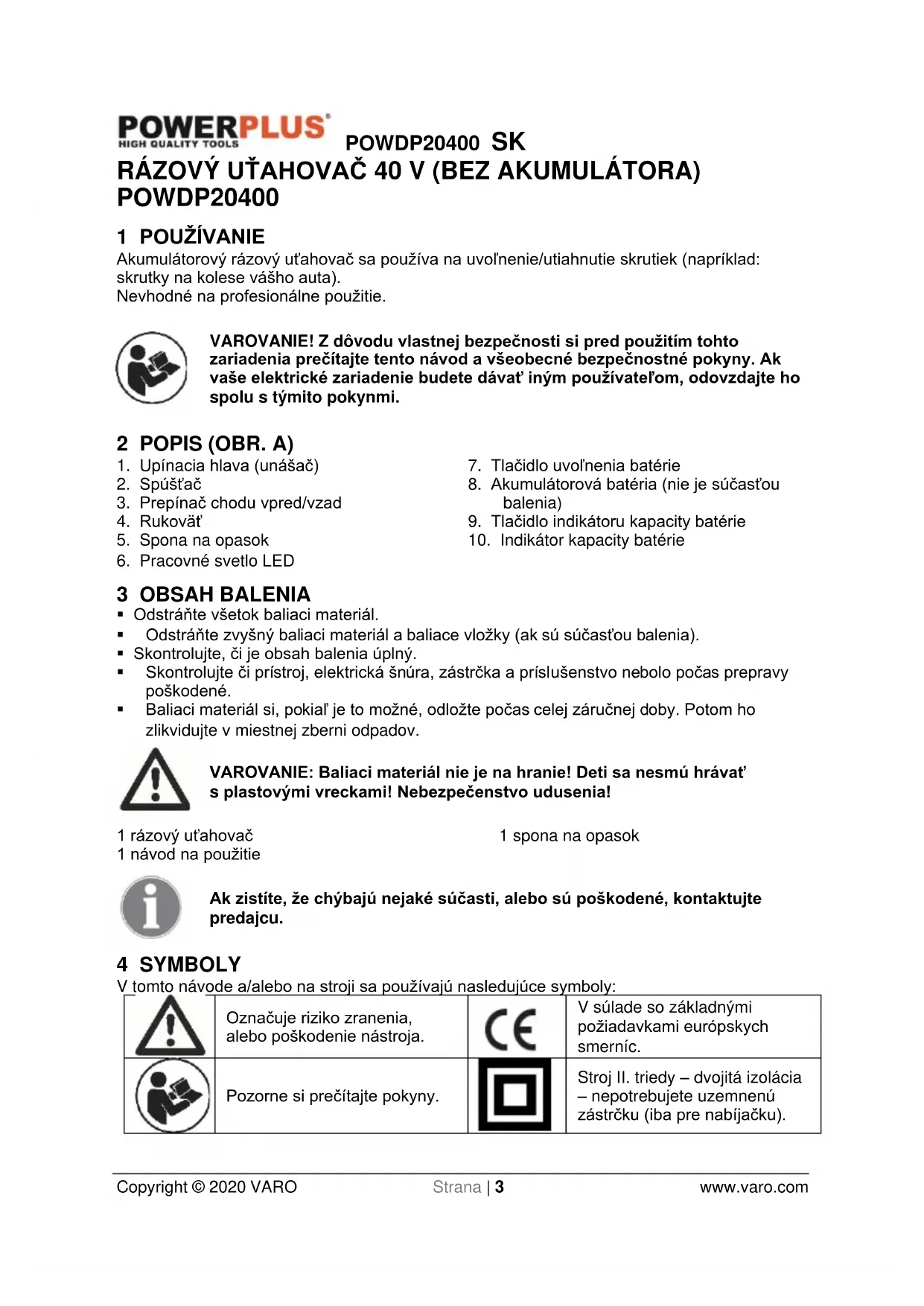

RÁZOVÝ UŤAHOVAČ 40 V (BEZ AKUMULÁTORA) POWDP20400

1 POUŽÍVANIE

Akumulátorový rázový ut'ahovač sa používa na uvoľnenie/utiahnutie skrutiek (napríklad: skrutky na kolese vášho auta).

Nevhodné na profesionálne použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho spolu s týmito pokynmi.

2 POPIS (OBR. A)

1. Upínacia hlava (unášač)
2. Spúšťač
3. Prepínač chodu vpred/vzad
4. Rukovät'
5. Spona na opasok

6. Pracovné svetlo LED

7. Tlačidlo uvoľnenia batérie

8. Akumulátorová batéria (nie je súčast'ou balenia)
9. Tlačidlo indikátoru kapacity batérie
10. Indikátor kapacity batérie

3 OBSAH BALENIA

• Odstráňte všetok baliaci materiál.
• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
  ■ Skontrolujte, či je obsah balenia úplný.
• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat's plastovými vreckami! Nebezpečenstvo udusenia!

1 rázový uťahovač
1 návod na použitie

1 spona na opasok

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

	Označuje riziko zranenia, alebo poškodenie nástroja.		V súlade so základnými požiadavkami európskych smerníc.
	Pozorne si prečítajte pokyny.		Stroj II. triedy – dvojitá izolácia – nepotrebujete uzemnenú zástrčku (iba pre nabíjačku).
	Okolitá teplota max. 40 °C (iba pre batériu).		Nabíjačku ani akumulátorovú batériu nevystavujte vode.
	Batériu a nabíjačku používajte iba v zatvorených miestnostiach.		Akumulátorovú batériu ani nabíjačku nespal'ujte.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úraz elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny pre prípad, ak ich budete v budúcnosti potrebovať. Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálít' prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

• Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.
• Vidlice elektrického náradia musia zodpovedať sietovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adapté vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sietovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnení alebo spojení s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
  Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, t’ahanie alebo vyt’ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia budte vždy ostražití, sledujte čo robíte a riadte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavení, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.

• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklázavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.

• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.

• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nosť elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečený/á. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok je možné znížit' nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie s rýchlostou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opravit.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatelov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnost' elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobuje nedostatočne udržiavané elektrické náradie.
  Náradie sa musí udržiavat' v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a l'ahšie sa ovládajú.
• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, na ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Používanie akumulátorového náradia a starostlivost' oň

Nabíjajte iba pomocou nabíjačky určenej výrobcom. Nabíjačka vhodná pre jeden typ akumulátorovej batérie môže pri použití s iným typom akumulátorovej batérie predstavovať riziko požiaru.
- Elektrické náradie používajte iba so špeciálne určenými akumulátorovými batériami. Použitie akýchkol'vek iných akumulátorových batérií môže spôsobit' riziko zranenia a požiaru.
- Ak sa akumulátorová batéria nepoužíva, uchovávajte ju mimo dosahu iných kovových predmetov, ako sú kancelárske sponky, mince, klůče, kince, skrutky alebo iné malé kovové predmety, ktoré umožňujú skratovanie pólov. Skratovanie pólov akumulátora môže spôsobit popálenie alebo požiar.
- Za nevhodných podmienok môže z akumulátora unikať tekutina; vyhnite sa kontaktu. Ak dôjde k náhodnému kontaktu, opláchnite postihnuté miesto vodou. Ak sa tekutina dostane

POWDP20400 SK

do očí, vyhl'adajte lekársku pomoc. Tekutina vytekajúca z batérie môže spôsobit podráždenie alebo popálenie.

• Nepoužívajte akumulátor ani náradie, ktoré je poškodené alebo upravené. Poškodené alebo upravené akumulátory môžu vykazovať nepredvídateľné správanie, ktoré môže spôsobit’ požiar, výbuch alebo riziko zranenia.
• Nevystavujte akumulátor ani náradie ohňu ani nadmernej teplote. Vystavenie ohňu alebo teplote nad 130 °C môže spôsobit' výbuch.
• Dodržujte všetky pokyny na nabíjanie a nenabíjajte akumulátor ani náradie mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo špecifikovaného rozsahu môže poškodit' akumulátor a zvýšiť riziko požiaru.

5.6 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

- Pri vykonávaní práce na miestach, kde by rezný nástroj mohol príst do kontaktu so skrytým káblom, držte elektrický nástroj za izolovanú rukovät. Neizolované kovové diely nástroja môžu byť pod napätím, ak dôjde ku kontaktu so „živým“ vodičom, a operátor môže utripieť úraz elektrickým prúdom.

- Veľkost' skutočného krútiaceho momentu sa môže líšit' v závislosti od čistoty a stavu závitov a d'alších činitel'ov. Pri ut'ahovaní chúlostivých súčastí skontrolujte pomocou mechanického momentového klúča skutočný krútiaci moment aplikovaný na upevňovací prvok.

- Vrták nechajte vychladnút' skôr, než sa ho budete dotýkat', vymieňat' alebo nastavovat'. Vrtáky sa pri používaní veľmi zohrievajú a môžu vás popálit'.

- Vyhýbajte sa náhodnému spusteniu nástroja. Pripravte sa začat' pracovat' pred zapnutím nástroja.

Nástroj nepoložte, až kým sa úplne nezastaví. Pohyblivé diely sa môžu zachytit' o povrch a nástroj sa môže stat' neovládateľný.

- Ručné elektrické náradie pri používaní pevne držte oboma rukami na odolanie rozbehovému momentu.

- Nástroj nenechávajte bez dozoru, keď je pripojený akumulátor. Pred odchodom nástroj vypnite a vyberte akumulátor.

Nabíjačka sa počas používania zohrieva. Nabíjačka sa môže zohriat' na nebezpečné úrovne a vytvorit' nebezpečenstvo požiaru, ak nebude dostatočne vetraná, v dôsledku elektrickej poruchy alebo ak sa používa v horúcom prostredí. Nabíjačku neumiestňujte na horľavý povrch. Vetracie otvory na nabíjačke neblokujte. Nabíjačku v žiadnom prípade neumiestňujte na koberce ani handry; sú nielen horľavé, ale pod nabíjačkou tiež blokujú vetracie otvory. Nabíjačku umiestnite na stabilný, pevný nehorľavý povrch (ako napríklad stabilný kovový pracovný stôl alebo betónová podlaha) minimálne 30 cm od všetkých horľavých predmetov, ako napríklad záclony alebo steny. Na pracovisku by ste mali mať hasiaci prístroj a detektor dymu. Nabíjačku a akumulátor počas nabíjania často sledujte.

- Tento výrobok nie je hračka. Uchovávajte ho mimo dosahu detí.

- Výstrahy, bezpečnostné opatrenia a pokyny opísané v tomto návode na použitie nie je možné aplikovat' na všetky možné podmienky a situácie, ktoré sa môžu vyskytnút'. Operátor musí vediet', že zdravý úsudok a opatrnost' sú činitele, ktoré do tohto výrobku nie je možné vložit', ale musí ich mat' operátor.

POWDP20400 SK

- L'udia s implantovanými kardiostimulátormi by sa mali pred použitím tohto nástroja poradit' so svojim lekárom (lekármi). Elektromagnetické polia v blízkosti kardiostimulátora by mohli spôsobit' jeho rušenie alebo poruchu. L'udia s implantovanými kardiostimulátormi by okrem toho:

- nemali pracovat' sami,

-nemali nástroj používať so zamknutým vypínačom.

–Aby nedošlo k úrazu elektrickým prúdom, údržbu a kontrolu nástroja vykonávajte dôkladne.

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY

Používajte iba akumulátory a nabíjačky, ktoré sú použitel'né pre toto zariadenie.

7.1 Batérie

- Nikdy neotvárajte zo žiadneho dôvodu.

■ Neskladujite na miestach, kde môže teplota prekročit' 40 °C.

■ Nabíjaite len pri okolitei teplote v rozsahu od 4 do 40 °C.

■ Pre lítium-iónové batérie je lepšie pravidelne ich vybit' a nabit' (aspoň 4-krát ročne). Ideálne nabitje pre dlhodobé skladovanie vašej lítium-iónovej batérie je 40 % kapacity.

- Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorí spojenie medzi kladným (+) a záporným (-) pólom, batéria sa zoskratuje a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobit' prasknutie alebo požiar.

- Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100 °C, môžu sa poškodit' tesnenia, izolácia a iné polymérové komponenty, čo spôsobí únik elektrolytickej kvapaliny alebo vnútorný skrat, s následným vysokým zahriatím vedúcim k prasknutiu alebo vznieteniu batérie. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobit' výbuch alebo intenzívne horenje.

- V extrémnych podmienkach môže dôjst k úniku kvapaliny z batérie. Ak si na batérii všimnete uniknutú kvapalinu, postupuite nasledovne:

–V prípade kontaktu s kožou alebo očami sa riad'te týmito pokvnmi:

√ V prípade kontaktu s očami, vyplachujte vel'kým množstvom čistej vody minimálne 10 minút. Obrátte sa na lekára.

Nebezpečenstvo požiaru! Kontakty odpojenej batérie neskratujte. Batériu nespal'ujte.

7.2 Nabíjačky

• Nikdy nenabíjaite nedobíjateľné batérie.
  ■ Poškodené káble okamžite vymeňte.
  ■ Nevvstavuite vode.
  ■ Nabíjačku neotváraite.
  ■ Do nabíjačky nepichaite.
  ■ Nabíjačka je určená len na použitie vo vnútri.

8 PRVKY

Výhody lítium-iónových batérií:

• Lítium-iónové batérie majú vyšší pomer kapacity/hmotnosti (viac energie na menej t'ažšiu, kompaktnejšiu batériu).
• Bez pamät'ového efektu (strata kapacity po niekol'kých cykloch nabitia/vybitia) ako iné typy batérijí (Ni-Cd, Ni-MeH atd').
• Obmedzené samovybíjanie (pozrite časť „Skladovanie“).

UPOZORNENIE: Aby ste predišli poškodeniu prevodovky, vždy nechajte skľučovadlo úplne zastaviť a až potom meňte smer otáčania alebo rýchlost’ (vysoká-nízka). Ak chcete pohyb zastaviť, pustite hlavný vypínač.

8.3 Menitel'ná rýchlost'

Váš nástroj je vybavený regulátorom rýchlosti. Rýchlost' otáčania a točivý/ut'ahovací moment sa bude zvyšovať/znižovať v závislosti od tlaku vyvíjaného na vypínač.

8.4 Kontrolka LED (6)

Váš nástroj je vybavený 1 svetelnými zdrojmi LED v prednej časti.

8.5 Termoplastická mäkká rukovät'

Batéria pre toto náradie má kvôli prevencii problémom len nízky stupeň nabitia, preto ju pred prvým použitím budete musieť nabit'.

Poznámka: Batérie nedosiahnu plnú kapacitu pri prvom nabíjaní. Úplne nabitie batérie sa dosiahne až po niekol'kých cykloch. Batéria by sa mala nabíjat' iba vo vnútri.

Batéria sa po normálnom používaní musí nabíjať na plnú kapacitu približne 1 hodinu.

Nabíjačku neumiestňujte na príliš horúce ani studené miesto. Najlepšia je normálna izbová teplota. Ked' sa batéria úplne nabije, odpojte nabíjačku od napájacieho zdroja a akumulátorovú batériu z nabíjačky vyberte.

Poznámka:

1. Akumulátorovú batériu nechajte pred nabíjaním úplne vychladnút.
2. Akumulátorovú batériu pred nabíjaním skontrolujte. Ak je akumulátorová batéria popraskaná alebo tečie, nenabíjaite ju.

9.1.1 Indikácie pre nabíjanie (obr. 1)

Nabíjačku pripojte k elektrickej zásuvke:

■ Svieti zelená aj červená kontrolka: akumulátor alebo nabíjačka sú poškodené.

Poznámka: Ak batéria riadne nepasuje, odpojte ju a podl’a tabul’ky špecifikácií skontrolujte, či máte správny model pre túto nabíjačku. Nenabíjajte žiadnu inú akumulátorovú batériu ani akumulátorovú batériu, ktorá riadne nepasuje do nabíjačky.

1. Nabijačku a akumulátor počas pripojenia často sledujte.
2. Nabíjačku po skončení nabíjania odpojte a vyberte z nej akumulátor.
3. Pred použitím nechajte akumulátor úplne vychladnút.
4. Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.

POZNÁMKA: Ak je batéria po nepretržitom používaní v nástroji horúca, nechajte ju pred nabíjaním vychladnút' na izbovú teplotu. Predlíži sa tým životnosť vašich batérií.

POZNÁMKA: Akumulátorovú batériu vyberte rukou zo stojana nabíjačky, a to tak, že stlačíte uvolňovacie tlačidlo batérie a súčasne budete akumulátorovú batériu vyt'ahovat'.

9.2 Indikátor nabitia akumulátora (obr. 1a)

Na akumulátore sú indikátory jeho nabitia. Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla (9). Pred použitím zariadenia stlačte spúšť a skontrolujte, či je akumulátor úplne nabitý, aby zariadenie mohlo správne fungovať.

Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora:

Svietia 3 kontrolky LED: Akumulátor je úplne nabitý.

Svietia 2 kontrolky LED: Akumulátor nabitý na 60 %.

Svieti 1 kontrolka LED: Akumulátor je takmer vybitý.

9.3 Vloženie a vybratie batérie (obr. 2)

VAROVANIE: Pred vykonávaním akýchkol'vek úprav zabezpečte, aby bola vrtačka vypnutá a volič smeru otáčania bol v stredovej polohe.

Náradie držte v jednej ruke a druhou rukou držte akumulátor (8).
- Vkladanie: Akumulátor zatlačte a zasuňte do portu na akumulátor a pred začatím prevádzky skontrolujte, či uvoľňovacia západka na zadnej strane akumulátora zapadla na svoje miesto a či je akumulátor zaistený.
- Vyberanie: Zatlačte na uvolňovaciu západku na akumulátore a súčasne ho vytiahnite von.

9.4 Spona na opasok (obr. 3)

■ Spona na opasok (5) je vhodná na dočasné zavesenie náradia.

UPOZORNENIE: Aby ste znížili riziko vážneho zranenia, pred akýmkol'vek nastavením alebo odstránením/inštaláciou náradia alebo príslušenstva vypnite náradie a odpojte akumulátor.

UPOZORNENIE: Aby ste znížili riziko vážneho zranenia, NEVEŠAJTE náradie nad hlavu ani na háčik na opasok. Na zavesenie náradia je možné použit' iba na to určený pracovný pás.

UPOZORNENIE: Aby ste znížili riziko vážneho zranenia, uistite sa, že skrutka, ktorá drží háčik na opasok, je bezpečne zaistená.

• Pri pripevňovaní alebo výmene spony na opasok (5) používajte iba dodanú skrutku. Uistite sa, že skrutka je pevne dotiahnutá. Sponu na opasok je možné pripevnit' na obidve strany náradia pomocou dodanej skrutky tak, aby náradie mohli pohodlne používať l'aváci aj praváci. Ak sponu na opasok nepoužívate, môžete ju z náradia odstránit'.
• Ak chcete hák na opasok alebo sponu na opasok presunúť, odstráňte skrutku, ktorou je prvok pripevnený, a potom ho pripevnite na opačnej strane nástroja. Nezabudnite skrutku pevne dotiahnuť.

9.5 Vol'ba správneho nástrčného kl'úča

Vždy zvol'te správnu veľkost' klúčov pre skrutky a matice. Nesprávna veľkost' spôsobí nesprávne dotiahnutie a zlé využitie krútiaceho momentu alebo môžete poškodit' skrutku alebo maticu.

9.6 Inštalácia alebo vybratie nástrčného kl'úča (obr. 4)

• Pred každou výmenou klúča sa uistite, že náradie je vypnuté a akumulátor je vytiahnutý zo zariadenia.
• Nástrčný klúč upevníte jednoducho nasadením na upínaciu hlavu stroja, kým nezapadne. Klúč vytiahnite jednoducho potiahnutím.

9.7 Spínač (2)

Hlavný vypínač je možné zablokovat' v polohe VYP.

To vám pomôže znížit' možnosť náhodného spustenia, ked' zariadenie nepoužívate. Hlavný vypínač zablokujte tak, že volič smeru otáčania umiestnite do stredovej polohy.

9.7.2 Smer otáčania (obr. 6)

Smer otáčania sa ovláda voličom, ktorý je umiestnený nad hlavným vypínačom.

9.7.3 Menitel'ná rýchlost'

Tento nástroj má spínač menitelnej rýchlosti, ktorý zaistuje vyššiu rýchlost' a točivý moment so zvyšovaním tlaku na hlavný vypínač.

Rýchlost sa reguluje silou stlačenia hlavného vypínača.

9.8 Svetlo LED (obr. 7)

Pracovné svetlo LED sa môže rozsvietit' pred spustením motora, ak zl'ahka stlačíte spínač, čím osvetlíte pracovní oblast', aby ste si ju mohli najprv skontrolovat' a svetlo bude nad'alej svietit' aj počas prevádzky.

VAROVANIE: Nepozerajte sa priamo do svetelného lúča. Lúčom nikdy nemierte na osoby alebo predmety, okrem obrobku.

Lúčom nemierte zámerne na personál a treba zabezpečit', aby nebol namierený do očí osôb dlhšie ako 0,25 s.

10 VŠEOBECNÉ PREVÁDZKOVÉ POKYNY

• Uistite sa, že hlavný vypínač je v polohe VYP a volič smeru otáčania je v stredovej polohe, potom pripojte akumulátor.
• Nasad'te požadovaný nástrčný kl'úč (predáva sa samostatne) do nákovy.
• Poznámka: Použite nástrčné klúče a nástavce určené pre nárazový uťahovač.
  ■ Voličom smeru otáčania nastavte požadovaný smer.

UPOZORNENIE: Aby ste predišli poškodeniu, pred zmenou smeru otáčania nechajte nákovu úplne zastavit'.

• Umiestnite nástrčný klúč do upevňovacieho prvku.
• Držte rukovat' pevne jednou rukou a hornú časť krytu druhou rukou a jemne stlačte hlavný vypínač.
• Aby ste predišli nehodám, po použití vypnite náradie a vyberte akumulátor. Vyčistite a potom uložte náradie v interiéri mimo dosahu detí.

Poznámka: Veľkost' skutočného krútiaceho momentu sa môže menit' v závislosti od čistoty a stavu závitov a d'alších činitel'ov. Pri ut'ahovaní chúlostivých súčastí vyčistite závity a pomocou mechanického momentového kl'úča skontrolujte skutočný krútiaci moment aplikovaný na upevňovací prvok.

11 ČISTENIE A ÚDRŽBA

11.1 Čistenie

• Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.
  Kryt stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.
• Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.
• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.
• Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšťadlá môžu poškodit' plastové diely.

11.2 Údržba

- Naše stroje boli zhotovené tak, aby fungovali dlhú dobu pri minimálnej údržbe. Nepretržitá uspokojivá prevádzka závisí od správnej starostlivosti o stroj a od pravidelného čistenia.

12 TECHNICKÉ ÚDAJE

Č. modelu	POWDP20400
Menovité napätie (jednosmerný prúd)	40 V
Rýchlost' rotácie	0 – 2000 min ^-1
Počet úderov	0 – 3300 úderov/min
Typ zásuvky	12"
Max. uťahovací moment	350 Nm

13 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

• Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.
• Táto záruka zahrňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atd'.

Nezahřna poškodenia ani chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

• Ani poškodenia a chyby, ktoré sú dôsledkom nesprávneho používania, nespadajú pod ustanovenia záruky.
• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
• Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.
  ■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
• Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sietového napätia. Neboli uvedené všetky možnosti.
• Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
  Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
• Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek atd').

• Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.

• Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku, ak v ñom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

• Váš nástroj musíte nabíjať minimálne 1x mesačne, aby nástroj optimálne fungoval.

15 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom.

Odpad z elektrických výrobkov sa nesmie likvidovat's bežným domovým odpadom. Ak je zriadená zberňa na recykláciu, odovzdajte ho na recykláciu.

Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

16 VYHLÁSENIE O ZHODE

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 - BE2500 Lier – BELGICKO vyhlasuje, že

výrobok: Akumulátorový rázový uťahovač 40 V

obchodná známka: PowerPlus

model: POWDP20400

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2011/65/EU

2006/42/EC

2014/30/EU

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN62841-1:2015

EN62841-2-2:2014

EN55014-1:2017

EN55014-2:2015

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Nižšie podpísaný koná v mene výkonného riaditel'a spoločnosti,

Mertens Ludo

Ludo Mertens

Regulačné záležitosti – Compliance Manager
