Tip produs	Cheie de impact fără fir
Marcă	PowerPlus
Model	POWDP20400
Tensiune nominală	40 V (curent continuu)
Tip baterie	Litiu-ion (nu este inclusă)
Viteză fără sarcină	0-2000 min⁻¹
Frecvență de percuție	0-3300 cpm
Cuplu maxim	350 Nm
Tip mandrină	1/2"
Presiune acustică	87 dB(A)
Putere acustică	98 dB(A)
Vibrație	4,0 m/s² (K=1,5)
Regulator de viteză	Da, prin presiune pe trăgaci
Sens de rotație	Înainte/înapoi selectabil
Blocare întrerupător	Da, poziție centrală
Lămpi LED	Da, iluminează zona de lucru
Clemă de centură	Inclusă, montare stânga/dreapta
Garanție	36 luni
Întreținere	Curățați fantele de ventilație cu o cârpă umedă
Mediu	Reciclați la sfârșitul vieții, nu aruncați cu deșeurile menajere

Întrebări frecvente - POWDP20400 PowerPlus

Cum se încarcă bateria cheii de impact POWDP20400 ?

Conectați încărcătorul la o priză de rețea. Introduceți bateria în încărcător. LED-ul roșu intermitent indică încărcarea, cel verde fix indică încărcarea completă. Încărcați numai baterii compatibile și în interior.

Cum se introduce și se scoate bateria ?

Pentru a introduce, glisați bateria în compartiment până la un clic. Pentru a scoate, apăsați butonul de eliberare și trageți bateria. Asigurați-vă că unealta este oprită și selectorul de rotație în poziție centrală.

Cum se schimbă sensul de rotație ?

Utilizați comutatorul de deasupra trăgaciului. Pentru rotația dreapta (strângere), împingeți maneta spre stânga. Pentru rotația stânga (desfacere), împingeți spre dreapta. Schimbați sensul numai când unealta este complet oprită.

Cum se utilizează lampa LED ?

Apăsați ușor pe trăgaci pentru a aprinde lampa înainte de a porni motorul. Lampa rămâne aprinsă în timpul utilizării. Nu priviți direct fasciculul.

Care este viteza maximă de rotație ?

Viteza maximă fără sarcină este de 2000 min⁻¹, variabilă în funcție de presiunea pe trăgaci.

Ce cuplu maxim poate atinge ?

Cuplul maxim este de 350 Nm. Cuplul real depinde de starea filetelor și a prinderii.

Cum se curăță și se întreține unealta ?

Curățați fantele de ventilație cu o cârpă moale umedă (apă cu săpun). Nu utilizați solvenți. După utilizare, scoateți bateria și depozitați unealta într-un loc uscat. Inspectați regulat unealta.

Ce accesorii sunt incluse în pachet ?

Pachetul conține: cheia de impact, o clemă de centură și manualul de utilizare. Bateria și încărcătorul nu sunt incluse.

Care este durata garanției ?

Garanția este de 36 luni de la data achiziției. Acoperă defectele de material și de fabricație, dar nu uzura normală, bateriile, încărcătoarele, nici deteriorările cauzate de o utilizare incorectă.

Pot folosi alte baterii ?

Utilizați numai baterii omologate PowerPlus pentru această unealtă. Utilizarea altor baterii poate cauza riscuri de rănire sau incendiu. Bateria recomandată este o baterie Li-ion 40 V nu este inclusă.

MANUAL DE UTILIZARE POWDP20400 PowerPlus

5.2 Siguranța electrică....4

5.3 Siguranța personală ....4

5.4 Folosirea și întreținerea mașinii electrice ....5

5.5 Utilizarea și întreținerea accumulatorului aparatului electric ....5

5.6 Service....6

6 INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE ......6

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE ....7

7.1 Acumulatorii....7

7.2 Încărcătoare....7

8 FUNCTII....8

8.1 Acumulator li-ion (8)....8

8.2 Butonul de inversare a direcției (selector de direcție de rotație dreapta / stânga) (3)....8

8.3 Viteza variabilă....8

8.4 Lampă LED (6) 8

8.5 Manşon moale din cauciuc termoplastic....8

9 MOD DE UTILIZARE....8

9.1 Încărcarea accumulatorului ....8

9.1.1 Instructiuni de încărcare (Fig. 1)....8

9.2 Indicator al încărcării accumulatorului (Fig. 1a)....9

9.3 Montarea și demontarea accumulatorului (Fig. 2)....9

9.4 Clema de curea (Fig. 3)....9

9.5 Selectarea capului corespunzător de cheie tubulară ....10

POWERPLUS HIGH QUALITY TOOLS

POWDP20400 RO

9.6 Montarea și demontarea capului de cheie tubulară (Fig. 4)....10
9.7 Comutatorul (2)....10
9.7.1 Blocarea comutatorului (Fig. 5)....10
9.7.2 Direcția de rotație (Fig. 6)....10
9.7.2.1 Rotirea în sens orar:....10
9.7.2.2 Rotirea în sens invers orar:....10
9.7.3 Viteza variabilă....10
9.8 Lampa cu leduri (Fig. 7)....11
10 INSTRUCTIUNI GENERALE DE UTILIZARE ....11
11 CURĂȚAREA ȘI ÎNTRETINEREA....11
11.1 Curățarea....11
11.2 Întreținerea....11
12 DATE TEHNICE 12
13 ZGOMOT 12
14 GARANTIE 12
15 MEDIU 13
16 DECLARATIA DE CONFORMITATE .... 13

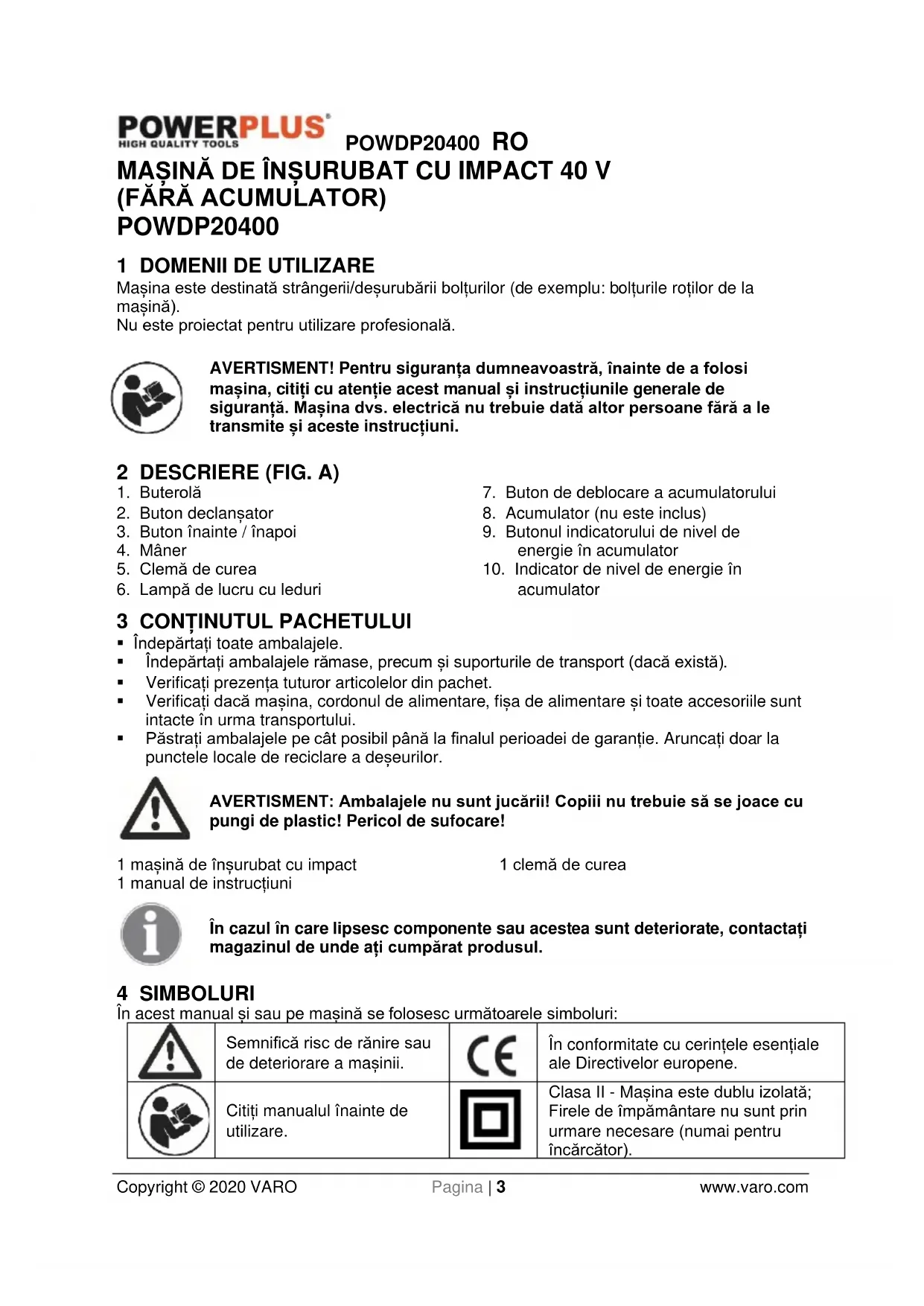

MAŞINĂ DE ÎNŞURUBAT CU IMPACT 40 V (FĂRĂ ACUMULATOR) POWDP20400

1 DOMENII DE UTILIZARE

Maşina este destinată strângerii/deşurubării bolțurilor (de exemplu: bolțurile roților de la maşină).

Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, înainte de a folosi mașina, citiți cu atenție acest manual și instrucțiunile generale de siguranță. Mașina dvs. electrică nu trebuie dată altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Buterolă

2. Buton de deblocare a accumulatorului

3. Buton declansator

4. Acumulator (nu este inclus)

5. Buton înainte / înapoi

6. Butonul indicatorului de nivel de energie în accumulator

7. Mâner

8. Indicator de nivel de energie în acumulator

9. Clemă de curea

10. Lampă de lucru cu leduri

3 CONTINUTUL PACHETULUI

- Îndepărtați toate ambalajele.

- Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).

- Verificati prezența tuturor articolelor din pachet.

- Verificați dacă mașina, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.

- Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

1 maşină de înşurubat cu impact

1 clemă de curea

1 manual de instructiuni

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual si sau pe masină se folosesc următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a mașinii.		În conformitate cu cerințele esențiale ale Directivelor europene.
	Citiți manualul înainte de utilizare.		Clasa II - Mașina este dublu izolată; Firele de împământare nu sunt prin urmare necesare (numai pentru încărcător).
	Temperatură ambientă maximă 40 °C (numai pentru acumulator).		Feriți de apă încărcătorul și acumulatorul.
	Utilizați acumulatorul și încărcătorul numai în încinte închise.		Nu dați foc acumulatorului sau încărcătorului.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND MAŞINA ELECTRICĂ

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul „mașină electrică” folosit în cadrul avertismentelor de siguranță se referă atât la mașina alimentată de la priză (prin cablul de alimentare), cât și la mașina alimentată cu accumulator (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizati maşinile electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Maşinile electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu mașina electrică, nu lăsați copiii și alti privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul mașinii.

5.2 Siguranța electrică

• Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuta indicatoare a caracteristicilor.
• Ștecărele mașinii electrice trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru mașinile electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, mașinile de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
• Nu expuneți mașina electrică la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul mașinii electrice.
• Nu deteriorați cablul. Nu folositi niciodată cablul pentru a transporta, trage sau scoate din priză mașina electrică. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală.
• Când mașina electrică funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
• Dacă trebuie folosită mașina electrică în medii umede, folosiți o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu mașina electrică. Nu folosiți o mașină electrică atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu mașina electrică poate duce la rănirea gravă.
• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive, reduce rănirile.

POWDP20400 RO

• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a băga mașina în priză. Transportul mașinilor electrice având degetul pe întrerupător sau alimentarea de la sursă a mașinilor electrice care au întrerupătorul în pozitia de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni mașina electrică. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a mașinii electrice poate duce la rănire.
• Nu vă întindeți. Mentineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al masinii electrice în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de mașina electrică. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea mașinii electrice

• Nu suprasolicitați mașina electrică. Folosiți mașina electrică conform destinației sale. Folosirea în mod corespunzător a mașinii electrice va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu utilizați mașina dacă întrerupătorul nu îl pornește sau oprește. Orice mașină care nu poate fi controlată din întrerupător este periculoasă și trebuie reparată.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita mașina electrică. Astfel de măsuri preventive reduc riscul de a porni accidental masina electrică.
• Depozitați mașina oprită departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu aceasta sau cu instrucțiunile sale să lucreze cu mașina. Mașinile electrice sunt potential periculoase dacă sunt folosite de către persoane neinstruite.
• Întrețineți mașinile. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea mașinii. Dacă este deteriorată, reparați mașina înainte de utilizare. Multe accidente sunt cauzate de mașini electrice prost întretinute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, fac mai greu priză și sunt mai usor de controlat.
• Utilizați mașina, accesoriiile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestei mașini, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea mașinii electrice pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Utilizarea și întreținerea acumulatorului aparatului electric

• Pentru reîncărcare utilizați numai încărcătorul specificat de producător. Un încărcător corespunzător pentru un anumit tip de accumulator poate prezenta pericol de incendiu la utilizarea cu un alt accumulator.
• Utilizați aparatul numai împreună cu accumulatorul specificat. Utilizarea oricărui alt tip de accumulator poate prezenta pericol de rănire și de incendiu.
• Feriți acumulatorii neutilizați de orice obiecte metalice, cum ar fi agrafele pentru hârtie, monedele, cheile, cuiele, şuruburile sau orice alte obiecte metalice mici care pot face contactul între borne. Scurtcircuitarea bornelor poate cauza arsuri sau incendiu.
• În condiții necorespunzătoare, este posibilă expulzarea lichidului din accumulator. Evitați contactul cu lichidul. În caz de contact accidental, spălați cu apă. În caz de pătrundere a lichidului în ochi, solicitați asistență medicală. Lichidul expulzat din accumulator poate provoca iritații sau arsuri.

POWDP20400 RO

• Nu utilizați acumulatorul sau unealta dacă sunt deteriorate sau modificate. Acumulatorii deteriorați sau modificați pot avea comportament imprevizibil, ducând la incendiu, explozie sau pericol de vătămare.
• Nu expuneți acumulatorul sau unealta la incendiu sau temperaturi excessive. Expunerea la incendiu sau temperaturi peste 130 °C poate provoca explozia.
• Urmați instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta la temperaturi care depășesc intervalul de temperaturi indicat în instrucțiuni. Încărcarea în condiții necorespunzătoare sau la temperaturi care depășesc intervalul de temperaturi indicat poate deteriora acumulatorul și poate crește pericolul de incendiu.

5.6 Service

- Reparați mașina la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a mașinii.

6 INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE

• Tineți unealta electrică de suprafetele izolate de prindere la efectuarea unei operații în care scula de tăiere poate intra în contact cu cabluri ascunse. Contactul cu un cablu „sub tensiune” poate face ca piesele metalice expuse ale uneltei să fie și ele „sub tensiune” și să electrocuteze operatorul.
• Cuplul real depinde de starea de curățenie, de starea filetului și de alți factori. La fixarea pieselor importante verificați cuplul real aplicat elementului de fixare cu o cheie dinamometrică mecanică (nu este inclusă)
• Lăsați burghiul să se răcească înainte de a-l atinge, înlocui sau ajusta. Burghiele se încălzesc foarte puternic în timpul utilizării și vă pot provoca arsuri.
• Păstrați etichetele și plăcuțele de identificare pe unealtă. Acestea conțin informații de siguranță importante. Dacă acestea sunt ilizibile sau lipsesc, contactați Harbor Freight Tools pentru înlocuire.
• Evitați pornirea neintenționată. Înainte de pornirea uneltei, pregătiți-vă pentru începerea lucrului.
• Nu lăsați jos unealta dacă aceasta nu s-a oprit complet. Piesele în mișcare pot să se agate de suprafață, astfel încât unealta să vă scape de sub control.
• La utilizarea unei unelte electrice portabile, țineți-o ferm cu ambele mâini pentru a face față cuplului de torsiune.
• Nu lăsați unealta nesupravegheată când setul de accumulatori este conectat. Opritți unealta și scoateți setul de accumulatori înainte de plecare.
  Încărcătorul se încălzește în timpul utilizării. Căldura de la încărcător se poate acumula până la niveluri periculoase, constituind un pericol de incendiu dacă nu se asigură o ventilație adecvată, din cauza unei defecțiuni electrice sau dacă este folosit într-un mediu cald. Nu puneți încărcătorul pe o suprafață inflamabilă. Nu blocați fantele de aerisire ale încărcătorului. Evitați în special plasarea încărcătorului pe covoare și mochete; acestea nu doar că sunt inflamabile, ci blochează fantele de aerisire ale încărcătorului. Așezați încărcătorul pe o suprafață stabilă, solidă, neinflamabilă (de exemplu un banc de lucru metallic stabil sau pe o pardoseală din beton) la cel puțin 30 cm distanță față de toate obiectele inflamabile, de exemplu draperii sau pereți. Păstrați un extinator și un detector de fum în zonă. Verificați frecvent încărcătorul și setul de acumulatori în timpul încărcării.
• Acest produs nu este o jucărie. A nu se lăsa la îndemâna copiilor.
• Avertizările, precauțiile și instrucțiunile prezentate în acest manual de instrucțiuni nu pot acoperi toate stările și situațiile care ar putea apărea. Operatorul trebuie să înțeleagă faptul că bunul simț și precauția sunt factori pe care nu-i putem integra în acest produs, ci trebuie să fie asigurate de el însuși.
• Utilizatorii de stimulatoare cardiace trebuie să ceară sfatul medicului înainte de utilizare. Câmpurile electromagnetice aflate în imediata apropiere a stimulatorului cardiac pot

POWDP20400 RO

provoca interferente sau defectiuni ale stimulatorului. În plus, utilizatori de stimulatoare cardiace trebuie să facă următoarele:

• Să evite operarea uneltei de unul singur.
  -Să nu folosească unealta cu comutatorul blocat în poziția pornit.
  –Să întrețină și să controleze unealta în mod corespunzător, pentru a evita electrocutarea.

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE

Folosiți doar acumulatori și încărcătoare aplicabile pentru această unealtă.

7.1 Acumulatorii

• Nu încercati deschiderea sub niciun motiv.
• Nu depozitați în locuri unde temperatura poate depăși 40 °C.
• Încărcați numai la temperaturi ambiante între 4 °C si 40 °C.
• Depozitați acumulatorii într-un spațiu uscat și răcoros (5 °C-20 °C). Nu depozitați niciodată acumulatorii descărcați.
• Este recomandată descărcarea și reîncărcarea cu regularitate a accumulatorilor Li-ion (de cel puțin 4 ori pe an). Nivelul ideal de încărcare a accumulatorilor Li-ion în vederea depozitării pe termen lung este de 40% din capacitatea sa.
• La eliminarea accumulatorilor, respectați instrucțiunile din capitolul „Protectia mediului”.
• Evitați producerea de scurtcircuite. La conectarea directă sau accidentală, prin intermediul unor obiecte metalice, a bornelor pozitivă (+) și negativă (-), accumulatorul este scurtcircuitat și se va produce un curent de intensitate ridicată, care poate provoca ruperea sau aprinderea carcasei.
• Nu încălziți. La încălzirea accumulatorilor la peste 100 °C, garniturile de etanșare și izolare și alte componente din polimeri se pot deteriora, provocând scurgeri de electrolit și / sau scurtcircuite interne, care generează căldură și provoacă ruperea sau aprinderea. De asemenea, nu aruncați acumulatorii în foc. Pericol de incendiu, explozie și / sau arsuri grave.
• În condiții extreme se pot produce scurgeri din acumulatori. În caz că se observă lichid pe suprafața acumulatorului, procedați după cum urmează:

-Ştergeti cu atenție lichidul cu o cârpă. Evitați contactul cu pielea.

-În caz de contact cu pielea sau cu ochii, urmati instructiunile de mai jos:

√ Clătiți imediat cu apă. Neutralizați cu un acid slab, cum ar fi sucul de lămâie sau otetul.
√ În caz de contact cu ochii, clătiți cu apă curată din abundență, timp de cel puțin 10 minute. Prezentați-vă la medic.

Pericol de incendiu! Evitați scurtcircuitarea bornelor unui accumulator desprins. Nu dati foc accumulatorului.

7.2 Încărcătoare

• Nu încercați încărcarea accumulatorului nere încărcabil.
• Înlocuiti imediat cablurile defecte.
• Feriți încărcătorul de apă.
• Nu deschideți încărcătorul.
• Nu testați încărcătorul.
  Încărcătorul este destinat numai utilizării în interior.

8 FUNCTII

8.1 Acumulator li-ion (8)

Avantajele accumulatorilor Li-ion:

• Acumulatorii Li-ion au o capacitate/un raport ponderal mai mare (mai multă putere pentru acumulatori cu greutate mai mică si mai compacte).
• Fără efect de memorie (pierderea capacității după mai multe cicluri de încărcare/descărcare) ca și alte tipuri de accumulatori (Ni-Cd, Ni-MeH,...).
• Descărcare automată limitată (vezi și capitolul : Depozitarea).

8.2 Butonul de inversare a direcției (selector de direcție de rotație dreapta / stânga) (3)

Unealta este prevăzută cu un buton de inversare a direcției deasupra clapetei comutatorului. ATENTIONARE: Pentru evitarea defecțiunilor la angrenaj, așteptați întotdeauna oprirea completă a mandrinei înainte de a inversa direcția de rotație sau de a selecta o viteză diferită (HI-LO (MAX.-MIN.)). Pentru oprire, eliberați clapeta comutatorului.

8.3 Viteza variabilă

Unealta este prevăzută cu un comutator de reglare a vitezei. Viteza de rotație și cuplul vor crește / scădea proportional cu apăsarea pe clapeta comutatorului.

8.4 Lampă LED (6)

Unealta dvs. este dotată cu 1 LED-uri frontale.

8.5 Manson moale din cauciuc termoplastic

Unealta este prevăzută cu un mâner moale din cauciuc termoplastic și cu elemente de protectie. Cauciucul termoplastic (TPR) este elastic, absoarbe șocurile și este ecologic (reciclabil).

9 MOD DE UTILIZARE

9.1 Încărcarea accumulatorului

Acumulatorul ferăstrăului alternativ a fost livrat descărcat, pentru a evita eventualele probleme. Trebuie să îl încărcați înainte de utilizare.

Notă: Acumulatorul nu se va încărca complet la prima încărcare. Pentru o încărcare completă, lăsați-l să funcționeze mai multe cicluri complete încărcare – descărcare. Acumulatorul trebuie utilizat doar la interior.

După utilizarea normală, este necesară încărcarea timp de aproximativ o oră pentru ca accumulatorul să fie încărcat complet.

Accumulatorul se va încălzi ușor în timpul încărcării. Acest lucru este normal și nu indică o problemă.

Nu așezați încărcătorul în locuri foarte calde sau foarte reci. Cel mai bine este să fie așezat la temperatura camerei. După încărcarea completă a accumulatorului, deconectați încărcătorul de la priză și scoateți acumulatorul din încărcător.

Notă:

1. Lăsati accumulatorul să se răcească complet înainte de a-l încărca.
2. Verificați acumulatorul înainte de încărcare. Nu încărcați un accumulator crăpat sau care prezintă scurgeri.

9.1.1 Instructiuni de încărcare (Fig. 1)

Conectați încărcătorul la priza de curent:

- Verde aprins continuu: gata de încărcare.

• Roșu intermitent: în curs de încărcare.
• Verde aprins continuu: încărcat.
• Verde și roșu aprinse continuu: accumulatori deteriorați sau încărcător deteriorat.

Notă: Dacă accumulatorul nu se potrivește, deconectați-l și verificați dacă accumulatorul este modelul corect pentru acest încărcător, ca în tabelul de specificații. Nu încărcați niciun alt accumulator care nu se cuplează perfect la încărcător.

1. Verificati frecvent încărcătorul si setul de accumulatori în timp ce acestea sunt conectate.
2. Scoateți din priză încărcătorul și deconectați-l de la setul de accumulatori la terminarea încărcării.
3. Lăsati setul de accumulatori să se răcească total înainte de utilizare.
4. Tineți încărcătorul și setul de accumulatori în interior, dar nu la îndemâna copiilor.

NOTĂ: Dacă accumulatorul este fierbinte după utilizarea prelungită în mașină, lăsați-l să se răcească până la temperatura camerei înainte de reîncărcare. În acest mod veți prelungi durata de utilizare a accumulatorilor.

NOTĂ: Scoateți acumulatorul din stativul încărcătorului cu ajutorul degetelor, apăsați pe butonul de eliberare a acumulatorului și extrageți, simultan, acumulatorul.

9.2 Indicator al încărcării accumulatorului (Fig. 1a)

Pe setul de accumulatori există indicatoare de încărcare a accumulatorului, puteți verifica starea de încărcare a accumulatorului apăsând butonul (9). Înainte de utilizarea mașinii, apăsați declanșatorul comutator pentru a verifica dacă accumulatorul este suficient de încărcat pentru funcționare corespunzătoare.

Cele 3 LED-uri pot indica starea nivelului de încărcare a accumulatorului:

3 LED-uri aprinse: Acumulator complet încărcat.

2 LED-uri aprinse: Acumulator încărcat 60%.

1 LED aprins: Acumulator aproape descărcat.

9.3 Montarea și demontarea acumulatorului (Fig. 2)

AVERTISMENT: Înainte de a efectua reglaje, asigurați-vă că mașina este oprită, iar comutatorul de selecție a direcției este în poziția centrală.

• Tineți unealta cu o mână și setul de accumulatori (8) cu cealaltă mână.
• Pentru instalare: împingeți și glisați setul de accumulatori în compartimentul dedicat, asigurându-vă că mecanismul de deschidere din partea din spate a accumulatorului se fixează în poziție și că accumulatorul este securizat înainte de începerea lucrului.
• Pentru scoatere: Apăsați mecanismul de deschidere a compartimentului acumulatorului și simultan trageti afară setul de accumulatori.

9.4 Clema de curea (Fig. 3)

- Clema de curea (5) se utilizează pentru suspendarea temporară a uneltei.

AVERTISMENT: Pentru a reduce pericolul de vătămare gravă, opriți unealta și îndepărtați acumulatorul înainte de a face reglaje sau de a demonta/monta accesorii sau anexe.

AVERTISMENT: Pentru a reduce pericolul de vătămare gravă, NU suspendați unealta sau alte obiecte de cârligul curelei. Suspendați unealta doar de o curea corespunzătoare.

AVERTISMENT: Pentru a reduce pericolul de vătămare gravă, verificați dacă este fixat în siguranță şurubul care fixează cârligul curelei.

• La atașarea sau înlocuirea clemei de curea (5), utilizați doar șurubul livrat. Strângeți în siguranță șurubul. Clema de curea poate fi atașată pe oricare latură a uneltei utilizând doar șurubul livrat, pentru utilizare de către stângaci sau dreptaci. Dacă nu se dorește utilizarea clemei de curea, aceasta poate fi îndepărtată de pe unealtă.
• Pentru a deplasa cârligul curelei sau clema de curea, scoateți șurubul care le fixează la locul lor și montați-l la loc pe partea opusă. Strângeți în siguranță șurubul.

9.5 Selectarea capului corespunzător de cheie tubulară

Utilizați întotdeauna capul corespunzător de cheie tubulară pentru şuruburi și piulițe. Un cap de dimensiune incorectă va duce la un cuplu de strângere incorect și inadecvat și/sau la deteriorarea şurubului sau a piuliței.

9.6 Montarea și demontarea capului de cheie tubulară (Fig. 4)

• Verificați întotdeauna dacă unealta este oprită și dacă accumulatorul este scos înainte de montarea sau demontarea capului de cheie tubulară.
• Pentru a monta capul de cheie tubulară, împingeți pe buterola uneltei până la fixarea în poziție. Pentru a scoate capul de cheie tubulară, trageti spre exterior.

9.7 Comutatorul (2)

Maşina de găurit pornește si se oprește la apăsarea și eliberarea clapetei comutatorului.

9.7.1 Blocarea comutatorului (Fig. 5)

Clapeta comutatorului poate fi blocată în poziția OFF (OPRIT).

Astfel se reduce riscul de pornire accidentală când mașina nu este utilizată. Pentru blocarea clapetei comutatorului, aduceți la mijloc butonul de inversare a direcției.

9.7.2 Directia de rotatie (Fig. 6)

Directia de rotație este comandată de poziția butonului de inversare a direcției prevăzut deasupra clapetei comutatorului.

9.7.2.1 Rotirea în sens orar:

Dreapta: Pentru a selecta direcția înainte, eliberați întrerupătorul de pomire/oprire și apăsați către partea stângă a mașinii maneta înainte/înapoi.

9.7.2.2 Rotirea în sens invers orar:

Stânga: Pentru a selecta rotația inversă, apăsați maneta către partea dreaptă a mașinii.

9.7.3 Viteza variabilă

Mașina este prevăzută cu un comutator de reglare a vitezei, care mărește turația și cuplul la apăsarea mai puternică a clapetei comutatorului.

Turația este comandată de puterea cu care este apăsată clapeta comutatorului.

9.8 Lampa cu leduri (Fig. 7)

Lampa de lucru cu leduri se poate aprinde înainte ca motorul să înceapă să funcționeze, dacă apăsați ușor comutatorul. Astfel zona de lucru va fi luminată pentru a putea fi verificată. Lampa luminează de asemenea pe durata funcționării.

AVERTISMENT: Nu priviți direct în raza lămpii. Nu îndreptați raza lanternei către nicio persoană sau către un alt obiect decât piesa de prelucrat.

Nu îndreptați în mod deliberat raza lanternei către personal și asigurați-vă că nu este îndreptată către ochii unei persoane pentru mai mult de 0,25 secunde.

10 INSTRUCTIUNI GENERALE DE UTILIZARE

• Asigurați-vă că întrerupătorul de pornire/oprire se află în poziția de oprire și că direcția selectorului de direcție de rotație este cea centrală, apoi montați acumulatorul.
• Fixați pe buterolă capul de cheie tubulară dorit (comercializat separat).
• Notă: Utilizați capete/prelungitoare de cheie tubulară proiectate pentru această mașină de însurubat cu impact.
• Reglați direcția dorită utilizând selectorul de direcție de rotație.

ATENTIE: Pentru a preveni deteriorarea, așteptați oprirea completă a buterolei înainte de a schimba direcția de rotație.

■ Pozitionati capul de cheie tubulară peste elementul de fixare.
- Tineți ferm mânerul cu o mână și partea de sus a carcasei cu cealaltă mână, apoi strângeti ușor întrerupătorul de pornire/oprire.
- Pentru a preveni accidentările, opriți mașina și demontați accumulatorul după utilizare. Curățati, apoi depozitați mașina în spații interioare și nu o lăsați la îndemâna copiilor.

Notă: Nivelul efectiv al cuplului poate varia în funcție de nivelul de curățenie și de starea filetelor, dar și de alți factori. Dacă strângeți componente critice, prelucrați filetele înainte de montarea componentelor și verificați cuplul efectiv aplicat elementului de strângere utilizând o cheie dinamometrică manuală (nu este livrată).

11 CURĂȚAREA ȘI ÎNTRETINEREA

11.1 Curățarea

• Fantele de ventilatie ale maşinii trebuie să fie în permanență curate, pentru a evita supraîncălzirea motorului.
  Curățați periodic carcasa masinii cu o cârpă moale, de preferință după fiecare utilizare.
• Fantele de ventilație trebuie să fie în permanență curate și lipsite de praf.
• Dacă murdăria nu poate fi îndepărtată, folosiți o cârpă moale umedă cu apă cu săpun.
• Nu utilizați niciodată solventi cum ar fi petrolul, alcoolul, apa amoniacală etc. Acești solventi pot deteriora componentele din plastic.

11.2 Întreținerea

- Maşinile noastre au fost proiectate să funcționeze o perioadă lungă de timp cu minim de întreținere. Funcționarea continuă satisfăcătoare depinde de îngrijirea corectă a maşinii și de curățarea ei regulată.

12 DATE TEHNICE

Model nr.	POWDP20400
Tensiune nominală (current continuu)	40 V
Turație	0-2000 min-1
Frecvență de percuție	0-3300 bpm
Tip de cap de cheie tubulară	12 "
Max. cuplu maxim	350 Nm

13 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustică LpA 87 dB(A)

Nivel de putere acustică LwA 98 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protectie auditivă.

aw (Nivel vibrații)

4,0 m/s²

K = 1,5 ~m / s^2

14 GARANTIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
• Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția accumulatorilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
• Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.
• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a mașinii.
• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone].
• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea mașinii se datorează întretinerii neglijente sau suprasolicitării.
• Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unei mașini.
• Maşinile sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, ...)
  Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

• Pentru a se asigura funcționarea optimă, mașina trebuie încărcată minim 1 dată pe lună.

15 MEDIU

În cazul în care mașina trebuie înlocuită după utilizare intensă, nu o aruncați împreună cu gunoiul menajer, ci depozitați-o într-un mod sigur pentru mediu. Componente uzate ale mașinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

16 DECLARATIA DE CONFORMITATE

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

produsul: Mașina de înșurubat cu impact 40 V – Cu accumulator marcă de comert: PowerPlus model: POWDP20400

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a mașinilor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): 2011/65/EU 2006/42/EC 2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN62841-1:2015
EN62841-2-2:2014
EN55014-1:2017
EN55014-2:2015

Subsemnatul acționează în numele Directorului general executiv al societății,

Mertens Ludo

Ludo Mertens

Manager de certificare
