Typ produktu	Bezdrátový rázový utahovák
Značka	PowerPlus
Model	POWDP20400
Jmenovité napětí	40 V (stejnosměrný proud)
Typ baterie	Lithium-iontová (není součástí dodávky)
Volnoběžné otáčky	0-2000 min⁻¹
Frekvence úderů	0-3300 cpm
Maximální točivý moment	350 Nm
Typ upínání	1/2"
Hladina akustického tlaku	87 dB(A)
Hladina akustického výkonu	98 dB(A)
Vibrace	4,0 m/s² (K=1,5)
Regulace otáček	Ano, stiskem spouště
Směr otáčení	Vpřed/vzad volitelný
Blokování spínače	Ano, středová poloha
LED lampa	Ano, osvětluje pracovní oblast
Poutko na opasek	Součástí, montáž vlevo/vpravo
Záruka	36 měsíců
Údržba	Čistěte větrací štěrbiny vlhkým hadříkem
Životní prostředí	Na konci životnosti recyklujte, nevyhazujte do domovního odpadu

Často kladené otázky - POWDP20400 PowerPlus

Jak nabíjet baterii rázového utahováku POWDP20400?

Připojte nabíječku do síťové zásuvky. Vložte baterii do nabíječky. Blikající červená kontrolka signalizuje nabíjení, stálá zelená signalizuje plné nabití. Nabíjejte pouze kompatibilní baterie a uvnitř.

Jak vložit a vyjmout baterii?

Pro vložení zasuňte baterii do přihrádky, dokud nezaklapne. Pro vyjmutí stiskněte uvolňovací tlačítko a vytáhněte baterii. Ujistěte se, že je nástroj vypnutý a přepínač otáčení ve středové poloze.

Jak změnit směr otáčení?

Použijte přepínač nad spouští. Pro pravý směr (utahování) posuňte páčku doleva. Pro levý směr (povolování) posuňte doprava. Měňte směr pouze při úplném zastavení.

Jak používat LED lampu?

Lehce stiskněte spoušť, aby se rozsvítila lampa před spuštěním motoru. Lampa svítí po celou dobu používání. Nedívejte se přímo do paprsku.

Jaká je maximální rychlost otáčení?

Maximální volnoběžné otáčky jsou 2000 min⁻¹, proměnné podle stisku spouště.

Jakého maximálního točivého momentu může dosáhnout?

Maximální točivý moment je 350 Nm. Skutečný moment závisí na stavu závitů a upevnění.

Jak čistit a udržovat nástroj?

Čistěte větrací štěrbiny jemným vlhkým hadříkem (mýdlovou vodou). Nepoužívejte rozpouštědla. Po použití vyjměte baterii a nástroj uložte na suchém místě. Pravidelně nástroj kontrolujte.

Jaké příslušenství je součástí balení?

Balení obsahuje: rázový utahovák, poutko na opasek a návod k použití. Baterie a nabíječka nejsou součástí.

Jaká je doba záruky?

Záruka je 36 měsíců od data nákupu. Kryje vady materiálu a zpracování, ale ne běžné opotřebení, baterie, nabíječky ani škody způsobené nesprávným použitím.

Mohu použít jiné baterie?

Používejte pouze baterie schválené společností PowerPlus pro tento nástroj. Použití jiných baterií může vést k riziku zranění nebo požáru. Doporučená baterie je Li-ion 40 V není součástí dodávky.

NÁVOD K OBSLUZE POWDP20400 PowerPlus

5.3 Osobna sigurnost

5.1 Pracovní oblast....4

5.2 Elektrická bezpečnost ....4

5.3 Osobní bezpečnost....4

5.4 Používání elektrických strojů a péče o ně....5

5.5 Použití a péče o akumulátorové stroje ....5

5.6 Servis....6

8.2 Tlačítko vpřed/vzad (tlačítko volby otáčení doprava/doleva) (3)....8

8.3 Regulace otáček....8

8.4 LED osvětlení (6)....8

8.5 Měkké držadlo z tpr....8

9 PROVOZ....8

9.1 Nabíjení akumulátoru....8

9.1.1 Ukazatel nabíjení (obrázek 1)....8

9.2 Kontrolky signalizace nabití akumulátoru (obrázek 1a)....9

9.3 Vložení a vyjmutí akumulátoru (obrázek 2)....9

9.4 Klip na opasek (obrázek 3)....9

9.6 Instalace a vyjmutí nástrčného klíče (obrázek 4)....10
9.7 Vypínač (2)....10
9.7.1 Zajištění vypínače (obrázek 5)....10
9.7.2 Směr otáčení (obrázek 6)....10
9.7.2.1 Otáčení ve směru pohybu hodinových ručiček:....10
9.7.2.2 Otáčení proti směru pohybu hodinových ručiček:....10
9.7.3 Regulace otáček 10
9.8 LED osvětlení (obrázek 7)....10
10 VŠEOBECNÉ POKYNY K PROVOZU....10
11 ČIŠTĚNÍ A ÚDRŽBA....11
11.1 Čištění....11
11.2 Údržba 11
12 TECHNICKÉ ÚDAJE....11
13 HLUČNOST .... 11
14 ZÁRUKA....12
15 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ......12
16 PROHLÁŠENÍ O SHODĚ 13

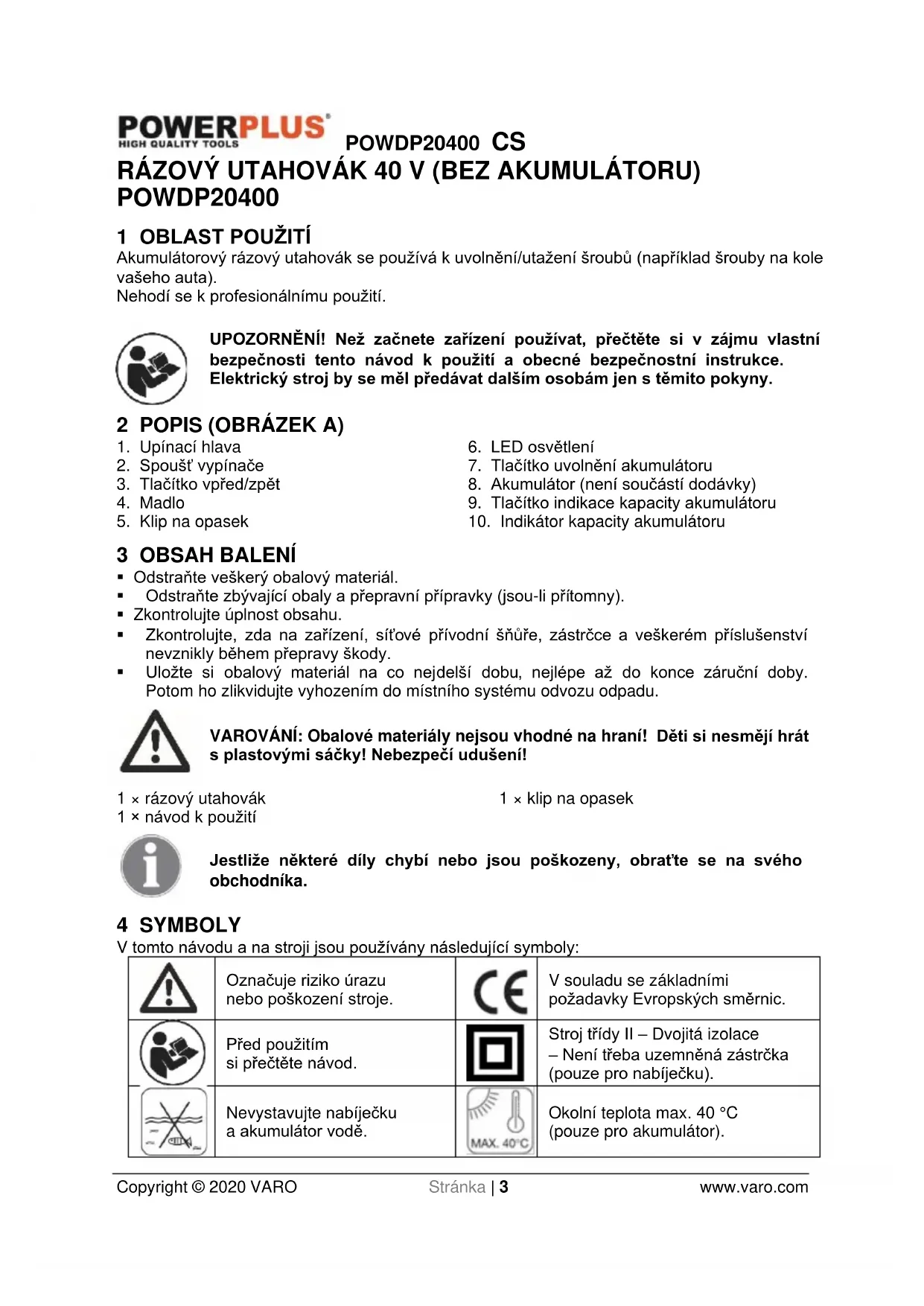

RÁZOVÝ UTAHOVÁK 40 V (BEZ AKUMULÁTORU) POWDP20400

1 OBLAST POUŽITÍ

Akumulátorový rázový utahovák se používá k uvolnění/utažení šroubů (například šrouby na kole vašeho auta).

Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBRÁZEK A)

1. Upínací hlava

2. Spoušt vypínače

3. Tlačítko vpřed/zpět

4. Madlo

5. Klip na opasek

6. LED osvětlení

7. Tlačítko uvolnění akumulátoru

8. Akumulátor (není součástí dodávky)

9. Tlačítko indikace kapacity akumulátoru

10. Indikátor kapacity akumulátoru

3 OBSAH BALENÍ

- Odstraňte veškerý obalový materiál.

- Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).

■ Zkontrolujte úplnost obsahu.

- Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.

- Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.

VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

1 × rázový utahovák

1 × návod k použití

1 × klip na opasek

Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.

4 SYMBOLY

V tomto návodu a na stroji jsou používány následující symboly:

	Označuje riziko úrazu nebo poškození stroje.		V souladu se základními požadavky Evropských směrnic.
	Před použitím si přečtěte návod.		Stroj třídy II – Dvojitá izolace – Není třeba uzemněná zástrčka (pouze pro nabíječku).
	Nevystavujte nabíječku a akumulátor vodě.		Okolní teplota max. 40 °C (pouze pro akumulátor).

Akumulátor nebo nabíječku nespalujte.

Nabíječku s akumulátorem používejte pouze ve vnitřních prostorách.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k zásahu elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si všechna upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na akumulátor.

5.1 Pracovní oblast

• Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
• Neprovozujte elektrické stroje v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.
• Při práci s elektrickým strojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.

5.2 Elektrická bezpečnost

• Vždy kontrolujte, zda napájení odpovídá napětí uvedenému na typovém štítku.
• Zástrčky elektrického stroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými stroji nepoužívejte redukce. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, když je vaše tělo uzemněné.
• Nevystavujte elektrické stroje dešti nebo vlhkosti. Voda, která se dostane do elektrického stroje, zvyšuje riziko zasažení elektrickým proudem.
• S kabelem zacházejte opatrně. Nikdy stroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.
• Pokud s elektrickým strojem pracujete venku, používejte prodlužovací kabel vhodný k použití ve venkovním prostředí. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.
• Je-li práce s elektrickým strojem na vlhkém místě nevyhnutelná, použijte proudový chránič (RCD). Použití proudového chrániče zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým strojem bud’te pozorní, sledujte, co děláte, a říd’te se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.
• Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchy, omezíte tak možnost zranění.
• Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky zkontrolujte, že je vypínač v poloze vypnuto. Nošení strojů s prstem na vypínači a připojování strojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

POWDP20400 CS

• Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit úraz.
• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít stroj pod lepší kontrolou v neočekávaných situacích.
• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.
• Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických strojů a péče o ně

• Neočekávejte od elektrického stroje něco, co nemůže splnit. Používejte elektrický stroj vhodný pro váš účel. Elektrický stroj vykoná svůj úkol lépe a bezpečněji při použití rychlostí, na kterou byl zkonstruován.
• Nepoužívejte elektrický stroj, pokud ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických strojů odpojte zástrčku od zdroje energie. Tato preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického stroje.
• Nepoužívané elektrické stroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny se strojem ani s těmito pokyny. Elektrické stroje jsou v rukou neškolených uživatelů nebezpečné.
• Provádějte údržbu elektrických strojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického stroje. Při poškození nechte elektrický stroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické stroje.
• Rezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované rezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.
• Používejte elektrický stroj, příslušenství, nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického stroje; přitom berte v úvahu pracovní podmínky a práci, kterou je třeba vykonat. Použití elektrického stroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

5.5 Použití a péče o akumulátorové stroje

• Nabíjejte pouze výrobcem určenou nabíječkou. Nabíječka vhodná k nabíjení jednoho typu akumulátoru může způsobit nebezpečí vzniku požáru, pokud je použita s jiným akumulátorem.
• Elektrické stroje používejte pouze s určenými akumulátory. Použití jiných akumulátorů může znamenat nebezpečí poranění a požáru.
  Když se akumulátor nepoužívá, udržujte ho v dostatečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit vývody. Zkratování vývodů akumulátoru může způsobit popáleniny nebo požár.
• Za nepříznivých podmínek může z akumulátoru vytéct kapalina. Zabraňte kontaktu těla s touto kapalinou. Pokud ke kontaktu dojde, opláchněte postižené místo vodou. Pokud se kapalina dostane do oka, vyhledejte lékaře. Kapalina vyteklá z akumulátoru může způsobit podráždění nebo poleptání.
• Nepoužívejte poškozený akumulátor nebo stroj. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a hrozí tak požár, výbuch nebo zranění.
• Nevystavujte akumulátor nebo stroj ohni nebo vysokým teplotám. Vystavení teplotám nad 130 °C může způsobit výbuch.

- Dodržujte pokyny k nabíjení a nenabíjejte akumulátor nebo stroj mimo rozsah teplot uvedený v návodu. Nesprávné nabíjení nebo nabíjení při teplotách mimo určený rozsah může akumulátor poškodit a zvýšit nebezpečí požáru.

5.6 Servis

- Servisní práce na elektrickém stroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak zajistíte, že stroj bude i nadále bezpečný.

6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO

- Při provádění činností, u nichž se řezací příslušenství může dostat do kontaktu se skrytými vodiči, přidržujte elektrický stroj za izolované povrchy určené k uchopení. Kontakt s vodičem pod napětím může vyvolat přivedení elektřiny do nechráněných kovových částí stroje a způsobit zásah uživatele elektrickým proudem.

- Hodnota skutečného krouticího momentu se může lišit v závislosti na čistotě a stavu závitů a jiných faktorech. Při utahování kritických součástí zkontrolujte skutečný krouticí moment mechanickým momentovým klíčem (není součástí dodávky).

- Udržujte samolepicí a identifikační štítky na stroji. Obsahují důležité bezpečnostní informace.

■ Vyvaruite se náhodného spuštění. Před zapnutím stroje se připravte na zahájení práce.

- Stroj nepokládejte, dokud se úplně nezastaví. Pohybující se části by se mohly zaříznout do povrchu a způsobit, že se stroj vymkne vaší kontrole.

- Při používání ručního elektrického stroje jej držte pevně oběma rukama, abyste dokázali zachvtit krouticí moment při spouštění.

- Pokud je připojený akumulátor, nenechávejte stroj bez dozoru. Před opuštěním pracoviště vypněte stroj a odpojte akumulátor.

- Nabíječka akumulátorů se při používání zahřívá. Pokud nebude zajištěno dostatečné větrání, kvůli elektrické závadě nebo v případě používání v prostředí s vysokou teplotou se může teplo vyvíjené nabíječkou zvýšit na nebezpečnou úroveň a způsobit nebezpečí požáru. Nepokládejte nabíječku na hořlavý povrch. Nezakrývejte žádné větrací otvory nabíječky. Vyvarujte se především pokládání nabíječky na koberce a rohože; ty jsou jednak hořlavé, ale navíc blokují větrací otvory na spodní straně nabíječky. Nabíječku umístěte na stabilní, pevný a nehořlavý povrch (například na stabilní kovový pracovní stůl nebo na betonovou podlahu) alespoň 30 cm od všech hořlavých předmětů, jako jsou například závěsy nebo stěny. Mějte v prostoru používání hasicí přístroj a detektor kouře. Během nabíjení nabíječku i akumulátor často kontrolujte.

■ Tento výrobek není hračka. Udržuite jej mimo dosah dětí.

- Výstrahy, upozornění a pokyny popsané v tomto návodu k použití nemohou obsáhnout všechny možné podmínky a situace, ke kterým může dojít. Uživatel od výrobku nemůže očekávat, že nahradí použití zdravého rozumu a opatnosti. Jejich zabezpečení je tak na uživateli.

- Lidé s kardiostimulátorem se musí před používáním stroje poradit se svým lékařem. Elektromagnetické pole v těsné blízkosti kardiostimulátoru může narušovat jeho funkci nebo způsobit jeho poruchu. Navíc by lidé s kardiostimulátorem měli dodržovat následující zásady:

– Vyvarovat se práce o samotě.

– Provádět řádnou údržbu a inspekci k zamezení úrazu elektrickým proudem.

7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A NABÍJEČKY

Používejte pouze akumulátory a nabíječky určené pro tento stroj.

7.1 Akumulátory

• Za žádných okolností se je nepokoušejte otevřít.
• Neskladujte je na místech, kde by teplota mohla překročit 40 °C.
• Nabíjejte je pouze, pokud je okolní teplota mezi 4 °C a 40 °C.

- Akumulátory ukládejte na chladném suchém místě (5 °C–20 °C). Akumulátory nikdy neskladujte vybité.

- Lithium-ionotové akumulátory je lepší pravidelně vybíjet a nabíjet (alespoň čtyřikrát do roka). Ideální nabití k dlouhodobému uskladnění lithium-ionotového akumulátoru je 40 % kapacity.

- Pokud akumulátory likvidujete, řídte se instrukcemi v části „Ochrana životního prostředí“.

- Dávejte pozor, aby nedošlo ke zkratu. Pokud dojde k propojení kladného (+) a záporného (-) pólu prostřednictvím kovových předmětů, akumulátor se zkratuje a intenzívní průtok proudu vyvine teplo, které může způsobit prasknutí pouzdra nebo požár.

- Nevystavujte je vysokým teplotám. Pokud se akumulátory zahřejí na teplotu nad 100 °C, může dojít k poškození těsnění, separátorů a dalších polymerních komponent, což může vést k vytékání elektrolytu nebo vnitřnímu zkratu, a to vede k uvolňování tepla a prasknutí nebo k požáru. Nevhazujte akumulátory do ohně, může dojít k výbuchu nebo intenzívnímu hoření.

- V extrémních podmínkách může dojít k vytékání akumulátoru. Pokud si všimnete kapaliny na akumulátoru, postupujte následujícím způsobem:

– Kapalinu pečlivě otřete hadříkem. Dejte pozor, aby nedošlo ke kontaktu s pokožkou.

– Pokud dojde ke kontaktu s pokožkou nebo se tekutina dostane do očí, postupujte následujícím způsobem:

√ Okamžitě postiženou část opláchněte vodou. Neutralizujte mírně kyselým roztokem, například citronovou šťávou nebo octem.

√ Pokud se tekutina dostane do očí, vyplachujte je velkým množstvím tekoucí vody alespoň po dobu 10 minut a vyhledejte lékaře. Poraděte se s lékařem.

Riziko požáru! Zabraňte zkratování kontaktů na vyjmutém akumulátoru. Akumulátor nelikvidujte spálením.

7.2 Nabiječky

• Nikdy se nesnažte nabíjet baterie, které nejsou k nabíjení určeny.
  ■ Poškozené kabely nechte ihned nahradit novými.
  ■ Nevystavujte působení vody.
  ■ Nabíječku neotvírejte.
  ■ Nabíječku nepodrobujte testům.
• Nabíječka je určena pouze k použití uvnitř budov.

8 VLASTNOSTI

Výhody lithium-ionotových akumulátorů:

• Lithium-ionotové akumulátory mají vyšší poměr kapacita/hmotnost (jsou výkonnější při nižší hmotnosti, jsou kompaktnější).
• Nemají paměťový efekt (ztrátu kapacity po několika cyklech nabití/vybití) jako jiné typy akumulátorů (NiCd, NiMH, ...).
• Omezené samovybíjení (viz také kapitolu „Uskladnění“).

8.2 Tlačítko vpřed/vzad (tlačítko volby otáčení doprava/doleva) (3)

Stroj má tlačítko volby otáčení vpřed/zpět umístěné nad vypínačem.

VAROVÁNÍ: Aby se předešlo poškození převodovky, vždy dbejte na to, aby se sklíčidlo úplně zastavilo; teprve potom změňte směr otáčení nebo zvolte jinou rychlost (HI-LO).

Chcete-li stroj zastavit, uvolněte vypínač.

8.3 Regulace otáček

Stroj má vypínač s regulací rychlosti. Rychlost otáčení a točivý moment se zvýší nebo sníží úměrně tlaku vyvinutému na vypínač.

8.4 LED osvětlení (6)

Stroj je v přední části opatřen 1 osvětlovací LED.

8.5 Měkké držadlo z tpr

Stroj je opatřen měkkou rukojetí a ochrannými částmi z termoplastické gumy (tpr). Termoplastická guma je elastická, absorbuje nárazy a nepoškozuje životní prostředí (je recyklovatelná).

9 PROVOZ

9.1 Nabíjení akumulátoru

Akumulátory k tomuto stroji jsou dodávány ve stavu, kdy jsou jen částečně nabité, aby se předešlo možným problémům; proto je třeba akumulátor před prvním použitím nabít.

Poznámka: Akumulátory nedosáhnou po prvním nabití své plné kapacity. Plné kapacity je dosaženo až po několika cyklech. Akumulátor musí být nabíjen pouze v interiéru.

Po běžném použití trvá nabíjení asi 1 hodinu.

Akumulátor se při nabíjení mírně zahřívá; to je normální a není to závada.

Nevystavujte nabíječku extrémně vysokým nebo nízkým teplotám. Nejlepší je provoz při běžné pokojové teplotě. Po plném nabití akumulátoru odpojte nabíječku ze sítě a akumulátor z nabíječky vyjměte.

Poznámka:

1. Před nabíjením nechte akumulátor zcela vychladnout.

2. Před nabíjením akumulátor prohlédněte, nenabíjejte akumulátor, který je prasklý nebo netěsní.

9.1.1 Ukazatel nabíjení (obrázek 1)

Připojte nabíječku k napájecí zásuvce:

■ Stálý zelený svit: připraveno k nabíjení.

■ Blikající červené světlo: nabíjí se.

■ Stálý zelený svit: nabito.

- Stálý zelený a červený svit: závada akumulátoru nebo nabíječky.

Poznámka: pokud akumulátor nesedí, odpojte ho a ověřte ve specifikacích, že se k sobě nabíječka akumulátor hodí. Nikdy nenabíjejte žádný jiný akumulátor nebo akumulátor, který do nabíječky nesedí.

1. Když je akumulátor připojen, často nabíječku i akumulátor kontrolujte.

2. Po dokončení nabíjení odpojte nabíječku ze zásuvky, a potom odpojte akumulátor.

3. Před používáním nechte akumulátor úplně vychladnout.

4. Nabíječku a akumulátor uchovávejte ve vnitřním prostředí, mimo dosah dětí.

POZNÁMKA: Je-li akumulátor po nepřetržitém používání stroje horký, nechte ho před nabíjením vychladnout na pokojovou teplotu. Tak se prodlouží životnost akumulátorů.

POZNÁMKA: Vyjměte akumulátor z nabíječky pomocí palce nebo prsty: stiskněte tlačítko uvolnění akumulátoru a přitom akumulátor vytáhněte.

9.2 Kontrolky signalizace nabití akumulátoru (obrázek 1a)

Na akumulátoru jsou kontrolky jeho nabití, stav nabití můžete zkontrolovat stisknutím tlačítka (9). Před používáním stroje stiskněte vypínač, abyste zkontrolovali, jestli je akumulátor dostatečně nabit k zajištění řádné funkce.

Stav nabití akumulátoru mohou ukazovat 3 LED kontrolky:

Svítí 3 LED kontrolky: Akumulátor je plně nabitý.

Svítí 2 LED kontrolky: Akumulátor je nabitý na 60 %.

Svítí 1 LED kontrolka: Akumulátor je téměř vybitý.

9.3 Vložení a vyjmutí akumulátoru (obrázek 2)

VAROVÁNÍ: Před provedením jakýchkoliv úprav zajistěte, aby byl stroj vypnuty a volič směru otáčení byl ve střední poloze.

• Držte stroj jednou rukou a akumulátor (8) druhou rukou.
• Postup vkládání: stlačte a zasuňte akumulátor do jeho držáku, přitom dbejte na to, aby uvolňovací západka na zadní straně akumulátoru zapadla na své místo a před zahájením provozu zkontrolujte, zda je akumulátor zajištěný.
• Postup vyjímání: stiskněte uvolňovací západku a současně akumulátor vytáhněte.

9.4 Klip na opasek (obrázek 3)

- Klip na opasek (5) slouží k pohodlnému zavěšení stroje.

VAROVÁNÍ: Aby se snížilo nebezpečí vážného zranění, vždy před prováděním nastavení nebo nasazování/snímání nástavců a příslušenství stroj vypněte a vyjměte akumulátor.

VAROVÁNÍ: Aby se snížilo nebezpečí vážného zranění, NEZAVĚŠUJTE si stroj nad hlavu a nezavěšujte předměty za klip na opasek. Stroj zavěšujte pouze na vhodný pracovní opasek.

VAROVÁNÍ: Aby se snížilo nebezpečí vážného zranění, zkontrolujte pevné dotažení šroubu klipu na opasek.

• Při osazování nebo snímání klipu na opasek (5) používejte pouze dodaný šroub. Nezapomeňte šroub pevně dotáhnout. Klip na opasek je možné pomocí dodaného šroubu namontovat na obě strany stroje (pro praváky i leváky). Pokud klip na opasek používat nechcete, dá se ze stroje odmontovat.
• K přesunu klipu na opasek povolte šroub, který ho drží na místě, a namontujte ho na druhou stranu. Nezapomeňte šroub pevně dotáhnout.

Vždy zvolte správnou velikost klíče na šrouby a matice. Nesprávná velikost způsobí špatné dotažení a špatné využití kroutícího momentu a můžete poškodit šroub nebo matici.

9.6 Instalace a vyjmutí nástrčného klíče (obrázek 4)

• Před každou výměnou klíče se ujistěte, že je stroj vypnutý a je vyjmutý akumulátor.
  Nástrčný klíč upevníte jednoduše nasazením na upínací hlavu stroje dokud nezapadne. Klíč vyjmete jednoduše potažením.

9.7 Vypínač (2)

Stroj se zapíná a vypíná stiskem a uvolněním spínače.

9.7.1 Zajištění vypínače (obrázek 5)

Tak se sníží možnost neúmyslného spuštění, když se stroj nepoužívá. Vypínač zajistíte tak, že posunete volič směru otáčení do střední polohy.

9.7.2 Směr otáčení (obrázek 6)

Směr otáčení se ovládá voličem umístěným nad vypínačem.

9.7.2.1 Otáčení ve směru pohybu hodinových ručiček:

Doprava: Chcete-li zvolit otáčení vpřed, uvolněte vypínač a posuňte páčku vpřed/vzad na levou stranu stroje.

9.7.2.2 Otáčení proti směru pohybu hodinových ručiček:

Doleva: Chcete-li zvolit otáčení zpět, posuňte páku na pravou stranu stroje.

9.7.3 Regulace otáček

Stroj má vypínač s regulací otáček, který reguluje otáčky a utahovací moment podle toho, jaký je na něj vyvíjen tlak.

Rychlost otáčení se řídí silou stlačení vypínače.

9.8 LED osvětlení (obrázek 7)

Pracovní LED osvětlení je možné zapnout před spuštěním motoru tak, že lehce stisknete vypínač, także si osvětlíte pracovní oblast a můžete si ji prohlédnout. Osvětlení svítí i během provozu.

VAROVÁNÍ: Nedívejte se přímo do světelného paprsku. Nikdy paprskem nemiřte na osoby nebo jiný předmět než obrobek.

Paprskem úmyslně nemířte na osoby a zabraňte namíření do lidského oka po dobu delší než 0,25 vteřiny.

10 VŠEOBECNÉ POKYNY K PROVOZU

• Ujistěte se, že je spoušť vypínače on/off v poloze vypnuto a volič směru otáčení uprostřed, pak připojte akumulátor.
• Připojte požadovaný adaptér (prodává se samostatně) k upínací hlavě.
• Poznámka: Používejte nástavce nástrčných klíčů určené pro rázový utahovák.
  ■ Voličem směru otáčení nastavte požadovaný směr otáčení.

POZOR: Abyste zabránili poškození, vždy vyčkejte na úplné zastavení upínací hlavy a teprve potom měňte směr otáčení.

- Nasad'te klíč na šroub/matici.

- Pevně držte jednou rukou rukojeť a druhou horní část krytu, pak jemně stlačte spoušť vvpínače on/off.

- Chcete-li předejít nehodám, po použití stroj vypněte a odpojte akumulátor. Vyčistěte jej a uložte ve vnitřním prostoru mimo dosah dětí.

Poznámka: Skutečně potřebný točivý moment se může lišit v závislosti na čistotě a stavu závitů a dalších faktorech. Jestliže utahujete důležité komponenty, prořízněte závity před montáží komponentů a zkontrolujte skutečný točivý moment aplikovaný na držák mechanickým momentovým klíčem (není součástí dodávky).

11 ČIŠTĚNÍ A ÚDRŽBA

11.1 Čištění

- Abyste předešli přehřátí motoru, udržujte větrací otvory stroje čisté.

- Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití.

■ Udržujte větrací otvory bez prachu a nečistot.

- Jestliže nečistota nepovoluje, použijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla.

- Nikdy nepoužívejte rozpouštědla, například benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly.

11.2 Údržba

- Naše stroje jsou konstruovány tak, aby mohly pracovat po dlouhou dobu s minimální údržbou. Dlouhodobé bezproblémové používání závisí na řádné péči o stroj a na pravidelném čištění.

12 TECHNICKÉ ÚDAJE

Typ	POWDP20400
Jmenovité napětí (stejnosměrné)	40 V
Otáčky	0–2000 min–1
Rychlost rázů	0–3300 ipm
Typ upevnění	12 "
Maximální krouticí moment	350 Nm

13 HLUČNOST

Hodnoty emisí hluku se měří podle příslušné normy. (K=3)

Úroveň akustického tlaku LpA	87 dB(A)
Úroveň akustického výkonu LwA	98 dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu.

aw (Vibrace)

4,0 m/s²

K = 1,5 ~m / s^2

14 ZÁRUKA

- Na tento výrobek se vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem.

- Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

- Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.

- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.

- Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.

■ Více informací můžete získat na čísle 00 32 3 292 92 90.

Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.

- Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.

- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávaiící.

- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

- Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.

- Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).

- Uschoveite si doklad o zakoupení, protože se jím prokazuie datum nákupu.

- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

- Abv byl zajištěn optimální provoz, je stroj třeba nabít alespoň 1 × za měsíc.

15 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.

Elektrický odpad se nesmí likvidovat jako součást domovního odpadu.

Pokud je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.

16 PROHLÁŠENÍ O SHODĚ

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Výrobek: Rázový utahovák 40 V s napájením z akumulátoru

Značka: PowerPlus

Model: POWDP20400

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem.

Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

2011/65/EU

2006/42/EC

2014/30/EU

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

EN62841-1:2015

EN62841-2-2:2014

EN55014-1:2017

EN55014-2 : 2015

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Níže podepsaný jedná jménem vedení společnosti:

Mertens Ludo

Ludo Mertens

Regulativní postupy – Manažer pro dohled nad řádným jednáním

5.2 Elektrická bezpečnost'......4

5.3 Osobná bezpečnost'......4

5.4 Používanie elektrického náradia a starostlivost' oň ....5

8.2 Volič smeru vpred/vzad (volič smeru otáčania l'avý/pravý) (3)......8

8.3 Menitel'ná rýchlost'....8

8.4 Kontrolka LED (6) 8

8.5 Termoplastická mäkká rukovät'......8

9 PREVÁDZKA 8

9.1 Nabijanie akumulátorovej batérie....8

5.2 Elektrická bezpečnost'

5.3 Osobná bezpečnost'

5.4 Používanie elektrického náradia a starostlivost' oň

- Nálepky a firemné štítky ponechajte na nástroji. Sú na nich uvedené dôležité bezpečnostné informácie.

- Batérie skladujte na chladnom a suchom mieste (5 – 20 °C). Batérie nikdy neskladujte vo vybitom stave.

- Pri likvidácii batérií sa riad'te pokvnmi uvedenými v časti „Ochrana životného prostredia“.

–Kvapalinu opatrne poutieraite handričkou. Zabráňte kontaktu s pokožkou.

√ Okamžite opláchnite vodou. Zneutralizujte slabou kyselinou, napr. št'avou z citrána alebo octom.

8.2 Volič smeru vpred/vzad (volič smeru otáčania l'avý/pravý) (3)

Vaše náradie má volič smeru vpred/vzad nad hlavným vypínačom.

Váš nástroj je vybavený termoplastickou gumovou mäkkou rukovatou a ochrannými častami. TPR (termoplastická guma) je elastická, tlmí nárazy a nepoškodzuje životné prostredie (je recyklovatelíná).

9 PREVÁDZKA

Akumulátorová batéria sa pri nabíjaní mierne zahreje. Je to normálny stav a nepredstavuje to problém.

• Svieti zelená kontrolka: pripravené na nabíjanie.
  ■ Bliká červená kontrolka: nabíja sa.
  ■ Svieti zelená kontrolka: nabíjanie je dokončené.

Vítačka sa spúšťa a vypína stlačením a uvoľnením hlavného vypínača.

9.7.1 Zámok vypínača (obr. 5)

9.7.2.1 Otáčanie v smere hodinových ručičiek:

Doprava: Na zvolenie smeru vpred, uvoľnite hlavný vypínač a páčku smeru vpred/vzad zatlačte dol’ava.

9.7.2.2 Otáčanie proti smeru hodinových ručičiek:

Dol'ava: Na zvolenie smeru vzad, zatlačte páčku smeru vpred/vzad doprava.

Hladina akustického tlaku LpA	87 dB(A)
Hladina akustického výkonu LwA	98 dB(A)

POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.

aw (Vibrácie)

4,0 m/s²

K = 1,5 ~m / s^2

14 ZÁRUKA
