Produkttyp	Sladdlös slagskruvnyckel
Märke	PowerPlus
Modell	POWDP20400
Märkspänning	40 V (likström)
Batterityp	Litiumjon (ingår ej)
Tomgångsvarvtal	0-2000 min⁻¹
Slagfrekvens	0-3300 cpm
Maximalt vridmoment	350 Nm
Hylsstorlek	1/2"
Ljudtrycksnivå	87 dB(A)
Ljudeffektnivå	98 dB(A)
Vibration	4,0 m/s² (K=1,5)
Variabel hastighet	Ja, via avtryckartryck
Rotationsriktning	Fram/bak valbar
Omkopplarlås	Ja, mittläge
LED-lampa	Ja, belyser arbetsområdet
Bälteshållare	Ingår, montering vänster/höger
Garanti	36 månader
Underhåll	Rengör ventilationsöppningarna med en fuktig trasa
Miljö	Återvinn vid livslut, kasta inte i hushållsavfall

Vanliga frågor - POWDP20400 PowerPlus

Hur laddar man batteriet till slagskruvnyckeln POWDP20400?

Anslut laddaren till ett eluttag. Sätt i batteriet i laddaren. Röd blinkande lampa indikerar laddning, grönt fast sken indikerar full laddning. Ladda endast kompatibla batterier och inomhus.

Hur sätter man i och tar ur batteriet?

För att sätta i, skjut batteriet i facket tills det klickar. För att ta ur, tryck på frigöringsknappen och dra ut batteriet. Se till att verktyget är avstängt och att rotationsväljaren är i mittläge.

Hur ändrar man rotationsriktningen?

Använd omkopplaren ovanför avtryckaren. För högerrotation (åtstramning), tryck spaken åt vänster. För vänsterrotation (lossning), tryck åt höger. Ändra endast rotationsriktning när verktyget står helt stilla.

Hur använder man LED-lampan?

Tryck lätt på avtryckaren för att tända lampan innan du startar motorn. Lampan förblir tänd under användning. Titta inte direkt in i strålen.

Vilken är den maximala rotationshastigheten?

Den maximala tomgångshastigheten är 2000 min⁻¹, variabel beroende på avtryckartryck.

Vilket maximalt vridmoment kan den uppnå?

Det maximala vridmomentet är 350 Nm. Det faktiska vridmomentet beror på gängornas och fästets skick.

Hur rengör och underhåller man verktyget?

Rengör ventilationsöppningarna med en mjuk fuktig trasa (tvålvatten). Använd inga lösningsmedel. Efter användning, ta ur batteriet och förvara verktyget på en torr plats. Inspektera verktyget regelbundet.

Vilka tillbehör ingår i förpackningen?

Förpackningen innehåller: slagskruvnyckeln, en bälteshållare och bruksanvisningen. Batteri och laddare ingår inte.

Hur lång är garantitiden?

Garantin är 36 månader från köpdatum. Täcker material- och tillverkningsfel, men inte normal förslitning, batterier, laddare eller skador orsakade av felaktig användning.

Kan jag använda andra batterier?

Använd endast godkända PowerPlus-batterier för detta verktyg. Användning av andra batterier kan leda till risk för personskador eller brand. Rekommenderat batteri är ett Li-ion 40 V-batteri ingår ej.

BRUKSANVISNING POWDP20400 PowerPlus

5.1 Arbetsplatsen....4

5.2 Elektrisk säkerhet 4

5.3 Personlig säkerhet....4

5.4 Användning och skötsel av elektriska verktyg....5

5.5 Användning och skötsel av batteridrivna verktyg....5

5.6 Service....6

6 YTTERLIGARE SÄKERHETSINSTRUKTIONER 6

7 EXTRA SÄKERHETSFÖRESKRIFTER FÖR BATTERIER OCH LADDARE 7

7.1 Batterier....7

7.2 Laddare 7

8 SPECIELLA DETALJER....7

8.1 Li-Ion batteri (8)....7

8.2 Rotationsväljare (fram/back vänster/höger) (3) 8

8.3 Steglös varvtalsreglering....8

8.4 LED-belysning (6) 8

8.5 Mjukt TPR-grepp....8

9 ANVÄNDNING 8

9.2 Indikator för batterinivå (Fig. 1a)....9

9.3 Isättning och urtagning av batteripacken (Fig. 2)....9

9.4 Bälteshållare (Fig. 3)....9

9.6 Montering och demontering av krafthylsa (Fig. 4)....10

POWERPLUS HIGH QUALITY TOOLS

POWDP2040 SV

9.7 Strömbrytare (2)....10
9.7.1 Låsning av strömbrytaren (Fig. 5)....10
9.7.2 Rotationsväljare (Fig. 6)....10
9.7.2.1 Rotation medurs:....10
9.7.2.2 Rotation moturs:....10
9.7.3 Variabelt varvtal....10
9.8 LED-belysning (Fig. 7)....10
10 ALLMÄNNA ANVÄNDNINGSANVISNINGAR 11
11 RENGÖRING OCH UNDERHÅLL....11
11.1 Rengöring....11
11.2 Underhåll....11
12 TEKNISKA DATA .... 11
13 BULLER....11
14 GARANTI....12
15 MILJÖHÄNSYN....12
16 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE....13

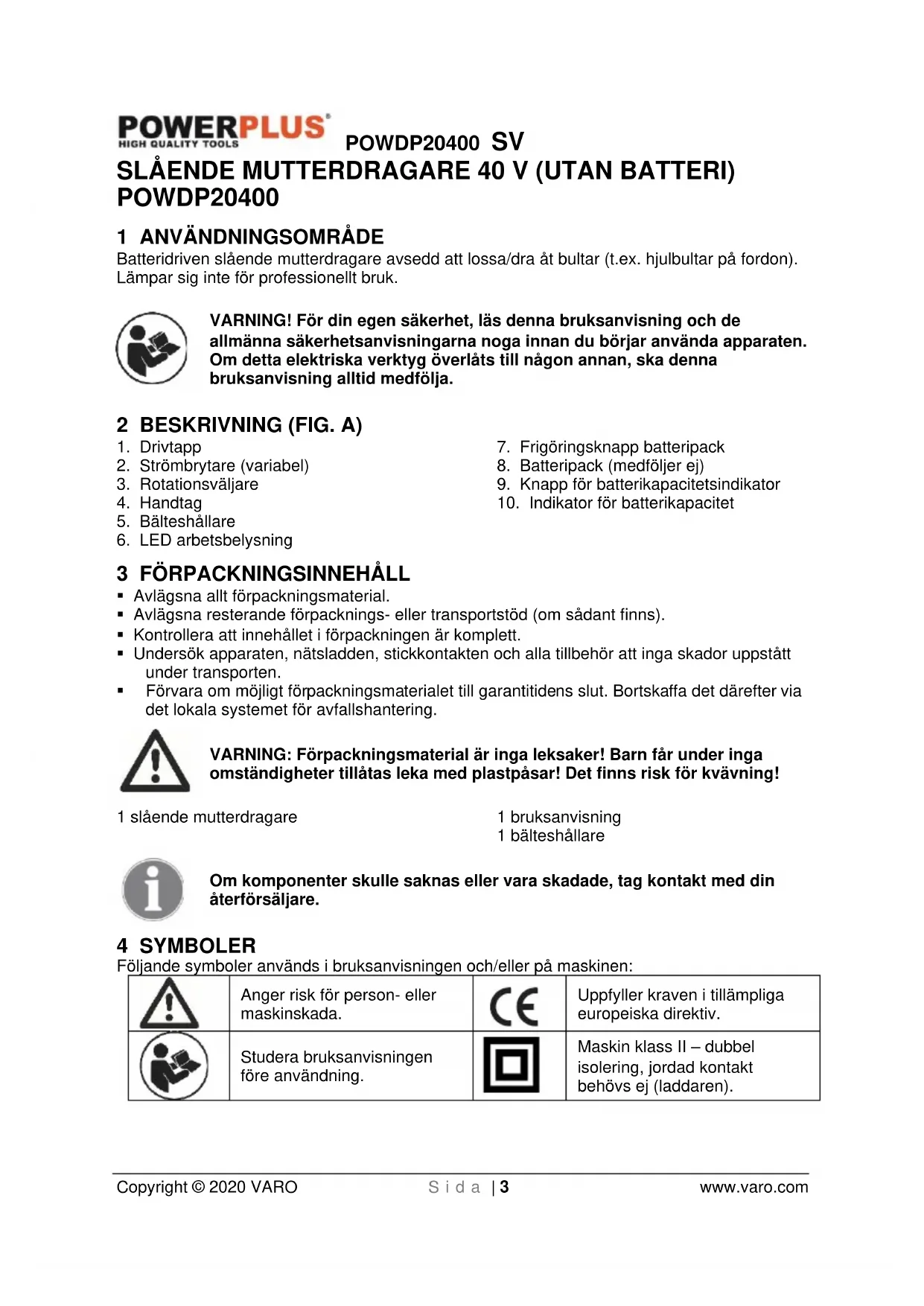

SLÄENDE MUTTERDRAGARE 40 V (UTAN BATTERI) POWDP20400

1 ANVÄNDNINGSOMRÅDE

Batteridriven slående mutterdragare avsedd att lossa/dra åt bultar (t.ex. hjulbultar på fordon). Lämpar sig inte för professionellt bruk.

WARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.

2 BESKRIVNING (FIG. A)

1. Drivtapp
2. Strömbrytare (variabel)
3. Rotationsväljare
4. Handtag
5. Bälteshållare

6. LED arbetsbelysning

7. Frigöringsknapp batteripack

8. Batteripack (medföljer ej)
9. Knapp för batterikapacitetsindikator
10. Indikator för batterikapacitet

• Avlägsna allt förpackningsmaterial.
• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).
• Kontrollera att innehållet i förpackningen är komplett.
• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.
• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.

WARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!

1 slående mutterdragare

1 bruksanvisning
1 bälteshållare

Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisningen och/eller på maskinen:

	Anger risk för person- eller maskinskada.	CE	Uppfyller kraven i tillämpliga europeiska direktiv.
	Studera bruksanvisningen före användning.		Maskin klass II – dubbel isolering, jordad kontakt behövs ej (laddaren).
	Omgivningstemperatur max. 40 °C (batteripacken).		Laddare och batteripack får inte utsättas för vatten eller fukt.
	Batteripack och laddare endast för inomhusbruk.		Batteripack och laddare får inte brännas upp.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG

Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.
• Håll barn och kringstående personer på avständ vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

• Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.
• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.
• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.
• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.
• Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.
• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.
• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

- Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

POWDP20400 SV

• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.
• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.
• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.
• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll här, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt här kan fastna i rörliga delar.
• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

- Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.

- Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

- Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

- Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare.

- Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.

- Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.

- Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

5.5 Användning och skötsel av batteridrivna verktyg

- Använd uteslutande den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan skapa brandrisk när den används med en annan batteripack.

- Använd verktyget endast med den specifikt angivna batteripacken. Användning av andra batteripackar kan skapa risk för personskador eller brand.

- När batteripacken inte används ska den hållas borta från metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan orsaka kontakt mellan polerna. Kortslutning av batteripolerna kan orsaka brännskador och brand.

- Under skadliga förhållanden kan vätska sippra ut ur batteriet. Undvik att komma i kontakt med vätskan. Skölj med vatten vid kontakt av misstag. Om vätska kommer i kontakt med ögonen, sök läkarhjälp. Vätska som kommer ut från batteriet kan orsaka irritation eller brännskador.

POWDP20400 SV

• Använd inte en batteripack eller ett verktyg som är skadat eller modifierat. Skadade eller modifierade batterier kan fungera oförutsägbart, vilket kan leda till brand, explosion eller risk för personskador.
• Utsätt inte batteripacken eller verktyget för eld eller för hög temperatur. Exponering för eld eller temperatur över 130 °C kan orsaka explosion.
• Följ samtliga laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturområde som anges i instruktionerna. Att ladda felaktigt eller vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

5.6 Service

- Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.

6 YTTERLIGARE SÄKERHETSINSTRUKTIONER

• När det finns en risk att sågverktyget kan komma i kontakt med dolda ledningar ska du hålla elverktyget i de isolerade grepytorna. Kontakt med en strömförande ledning gör verktygets exponerade metalldelar strömförande och kan ge användaren elstötar.
• Mängden faktiskt vridmoment kan variera beroende på gängornas renlighet och skick samt andra faktorer. Vid åtdragning av viktigt komponenter ska du kontrollera det faktiska vridmomentet som tillämpas på fästanordningen med en mekanisk momentnyckel (medföljer ej).
• Låt bitsen svalna innan du rör den, byter ut den eller justerar den. Bitsar blir mycket varma under användning och kan bränna dig.
• Sköt om etiketter och namnskyltar på verktyget. Dessa innehåller viktig säkerhetsinformation.

- Undvik att oavsiktligt starta verktyget. Förbered arbetet innan du startar verktyget.

- Lägg inte ned verktyget förrän det har stannat helt. Rörliga delar kan hugga tag i ytan och dra verktyget ur dina händer.

- Vid användning av ett handhållet elverktyg ska du hålla i verktyget ordentligt med båda händerna för att motverka startvridmomentet.

- Lämna inte verktyget utan tillsyn när batteripacken är ansluten. Stäng av verktyget och ta bort batteripacken innan du lämnar verktyget utan tillsyn.

- Batteriladdaren blir varm under användning. Laddaren kan bli så varm att den utgöra en brandfara om den inte får lämplig ventilation, om elfel inträffar eller om den används i en varm miljö. Placera inte laddaren på en lättantändlig yta. Blockera inte laddarens ventiler. Undvik i synnerhet att placera laddaren på mattor, eftersom de inte bara är lättantändliga utan även blockerar laddarens ventil. Placera laddaren på stabil, fast och ej lättantändlig yta (t.ex. en stabil arbetsbänk i metall eller ett betonggolv) minst 30 cm från alla lättantändliga föremål, t.ex. gardiner eller väggar. Se till att rummet är utrustat med brandsläckare och brandvarnare. Håll koll på laddaren och batteripacken under laddning.

Den här produkten är ingen leksak. Förvara den utom räckhåll för barn.

- Varningar, försiktighetsåtgärder och instruktioner som tas upp i denna bruksanvisning omfattar inte alla möjliga förhållanden och situationer som kan uppstå. Användaren ska vara införstådd med att sunt förnuft och varsamhet är faktorer som inte kan byggas in i produkten, utan är något som användaren måste stå för.

- Personer med pacemaker ska rådfråga sin läkare innan de använder sågen. Elektromagnetiska fält i närheten av pacemakern kan orsaka störningar eller fel i pacemakern. Dessutom ska personer med pacemaker:

– Undvika att använda sågen ensamma.
- Inte använda den med strömbrytaren låst i den aktiva positionen.
– Utföra korrekt underhåll och noggranna inspektioner för att undvika elstötar.

7 EXTRA SÄKERHETSFÖRESKRIFTER FÖR BATTERIER OCH LADDARE

Använd endast batterier och laddare som är avsedda för den här apparaten.

7.1 Batterier

• Försök aldrig att av någon anledning öppna ett batteri.
• Förvara inte batterier eller batteripack på platser där temperaturen kan överstiga 40 °C.
• Ladda endast vid en omgivningstemperatur mellan 4 °C och 40 °C.

- Förvara batterierna på ett kallt och torrt ställe (5–20 °C). Förvara aldrig batterier i urladdat tillständ.

- Det är bäst för Li-lon-batterier när de regelbundet laddas ur och åter laddas upp (minst 4 gånger om året). Den ideala laddningen för långvarig lagring av Li-lon-batterier är 40 % av kapaciteten.

- När du kasserar batterier, följ instruktionerna i avsnittet "Miljöhänsyn".

- Se till att du inte orsakar kortslutning. En direkt eller oavsiktlig kontakt med metallföremål mellan den positiva (+) och negativa (-) polen kortsluter batteriet och ger upphov till en intensiv ström som orsakar värmeutveckling och som kan leda till att batterihöljet spricker och fattar eld.

- Se till att batterierna inte utsätts för värme. Om batterierna upphettas till över 100 °C, kan tätning, isoleringsseparatorer och andra polymerkomponenter skadas, vilket kan resultera i att elektrolyten läcker ut och/eller intern kortslutning vilket leder till värmealstring som kan orsaka att batteriet brister och fattar eld. Dessutom får batterierna inte kasseras genom att kasta dem i elden. De kan explodera eller häftig brand kan uppstå.

- Under extrema förhållanden kan batteriläckage inträffa. När du märker vätska på batteriet, gör följande:

– Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden.

- Om vätskan kommit i kontakt med hud eller ögon, följ instruktionerna nedan:

√ Skölj genast med vatten. Neutralisera med en mild syra, t.ex. citronsaft eller vinäger.

√ Om vätskan kommit i kontakt med ögonen, skölj rikligt med rent vatten i minst 10 minuter. Konsultera en läkare.

Brandfara! Undvik att kortsluta polerna på ett urtaget batteri. Batterier får inte eldas upp.

7.2 Laddare

• Försök aldrig att ladda icke-uppladdningsbara batterier.
• Låt omedelbart byta ut defekta sladdar.
• Laddaren får inte utsättas för vatten eller fukt.
  ■ Laddaren får inte öppnas.
• Försök inte sticka in något i laddaren.
• Laddaren är uteslutande avsedd för användning inomhus.

8 SPECIELLA DETALJER

8.1 Li-Ion batteri (8)

• Li-Ion batterier har ett högre kapacitet/vikt-förhållande (mer kraft för mindre vikt, mer kompakta batterier).
• Ingen minneseffekt (kapacitetsförlust efter flera laddnings/urladdnings-cykler) som andra batterier (Ni-Cd, Ni-MeH...).
• Mindre självurladdning (se också kapitlet 'Förvaring').

8.2 Rotationsväljare (fram/back vänster/höger) (3)

Ditt verktyg har en väljare för rotation fram/back som sitter ovanför strömbrytaren.

WARNING: För att förekomma att växellådan skadas, se till att chucken stannat helt innan rotationsriktningen ändras eller ett annat varvtal väljs För att stänga av och stanna maskinen släpp upp strömbrytaren.

8.3 Steglös varvtalsreglering

Verktygets avtryckare reglerar steglöst varvtalet. Varvtalet och vridmomentet ökar respektive minskar beroende på trycket på avtryckaren.

8.4 LED-belysning (6)

Ditt verktyg är utrustad med 1 lysdioder framtill.

8.5 Mjukt TPR-grepp

Ditt verktyg är utrustad med ett mjukt grepp och skyddande detaljer av TPR (Termoplastiskt gumm) som är miljövänligt och kan återvinnas.

9 ANVÄNDNING

Batteripacken levereras med en svag uppladdning för att förebygga eventuella problem, därför måste batteriet laddas innan det används första gången.

OBS: Batterierna kommer inte att nå full laddning vid första laddningen. Först efter flera cykler när batteripacken full laddning. Batteripacken får endast laddas inomhus.

Vid normal användning behövs omkring 1 timme för att batteriet ska bli fulladdat.

Batteripacken värms upp litet under laddning, vilket är normalt och är inte tecken på något problem.

Placera inte laddaren i en omgivning med extrem värme eller kyla, den fungerar bäst vid normal rumstemperatur. När batteriet är fulladdat, koppla ur laddaren från eluttaget och ta batteripacken ur laddaren.

Obs:

1. Se till att batteripacken har svalnat helt före laddning.

2. Undersök batteripacken före laddning. Ladda inte en sprucken eller läckande batteripack.

9.1.1 Laddningsindikatorer (Fig. 1)

Anslut laddaren till nätströmmen:

■ Lyser grönt: klar för laddning.

- Lyser grönt och rött: batteri eller laddare skadad.

Obs: Om batteripacken inte skulle passa i laddaren, ta ur den och kontrollera att batteripacken och laddaren är avsedda att användas ihop enligt de angivna specifikationerna. Använd inte laddaren till att ladda någon annan typ av batteripack eller någon batteripack som inte på ett säkert sätt passar i laddaren.

1. Håll koll på laddaren och batteripacken när de är anslutna till varandra.
2. Koppla ur laddaren från nätströmmen och från batteripacken när laddningen är färdig.

3. Låt batteripacken svalna helt innan du använder den.

4. Förvara laddaren och batteripacken inomhus och oåtkomliga för barn.

OBS: Om batteriet är varmt efter att ha använts upprepat i verktyget, låt det svalna till rumstemperatur innan det laddas. På så sätt förlängs batteriernas livslängd.

OBS: För att lossa batteripacken från laddaren, tryck in frigöringsknappen och dra samtidigt ur batteripacken.

9.2 Indikator för batterinivå (Fig. 1a)

Det finns en indikator för batterinivå på batteripacken. Du kan kontrollera batterinivån genom att trycka på knappen (9). Innan du använder maskinen ska du trycka på omkopplaren för att kontrollera om batteriet har tillräckligt med laddning för att maskinen ska fungera korrekt.

De tre lysindikatorerna visar batterinivån:

Tre lysdioder är tända: Batteriet är fulladdat.

Två lysdioder är tända: Batteriet är 60 % laddat.

En lysdiod är tänd: Batteriet är nästan urladdat.

9.3 Isättning och urtagning av batteripacken (Fig. 2)

WARNING: Innan du företar några justeringar, se till att maskinen är avstängd och rotationsväljaren ställd i mittläget.

• Håll i verktyget med ena handen och batteripacken (8) med den andra.
  Gör så här för att montera batteriet: tryck och skjut in batteripacken i batteriporten, och se till att frigöringsspärren på baksidan av batteriet klickar på plats och att batteriet sitter ordentligt innan du börjar använda verktyget.
• Gör så här för att ta bort batteriet: Tryck in batteriets frigöringsspärr samtidigt som du drar ut batteripacken.

9.4 Bälteshållare (Fig. 3)

- Bälteshållaren (5) är praktisk när man tillfälligt vill hänga upp verktyget.

WARNING: För att minska risken för allvarlig personskada, ska man stänga av verktyget och koppla från batteripacken innan man gör några justeringar eller tar bort / installerar tillbehör.

WARNING: För att minska risken för allvarlig personskada, HÄNG INTE UPP verktyget över huvudet. HÄNG INTE UPP andra föremål i bälteshållaren. Verktygets bälteshållare ska uteslutande hängas upp på ett rejält arbetsbälte.

WARNING: För att minska risken för allvarlig personskada, se till att skruven som håller bälteshållaren är säkert åtdragen.

- Använd endast den medföljande skruven vid montering eller byte av bälteshållaren (5). Var noga med att dra åt skruven ordentligt. Bälteshållaren kan fästas på endera sidan av verktyget med endast den medföljande skruven för att passa vänster- eller högerhänta användare. Om bälteshållaren inte önskas alls kan den tas bort från verktyget.

POWDP20400 SV

- För att flytta bälteshållaren, ta bort skruven som håller den på plats och montera sedan tillbaka den på motsatt sida. Var noga med att dra åt skruven ordentligt.

Använd alltid krafthylsa för skruvar och muttrar av rätt storlek. Om en krafthylsa av fel storlek används resulterar det i felaktigt och osäkert åtdragningsmoment och/eller skador på skruven eller muttern.

9.6 Montering och demontering av krafthylsa (Fig. 4)

• Se alltid till att verktyget är avstängt och att batteripacken avlägsnas innan du monterar eller demonterar krafthvlsan.
• Skjut krafthylsan på verktygets drivtapp tills det klickar på plats. Hylsan tas av genom att dra av den.

9.7 Strömbrytare (2)

Borrmaskinen startas och stannas genom att trycka in eller släppa upp avtryckaren (strömbrytaren).

9.7.1 Låsning av strömbrytaren (Fig. 5)

Avtryckaren (strömbrytaren) kan låsas i FRÅN-läge.

Detta hjälper till att minska möjligheten att verktyget ofrivilligt startas när det inte ska användas. För att låsa avtryckaren, ska rotationsväljaren ställas i mittläget.

9.7.2 Rotationsväljare (Fig. 6)

Rotationsriktningen ställs in med rotationsväljaren som sitter ovanför avtryckaren.

9.7.2.1 Rotation medurs:

Höger: för att välja rotationsriktning framåt (borrning/åtdragning av skruvar) släpp upp strömbrytaren och skjut rotationsväljaren till maskinens vänstra sida.

9.7.2.2 Rotation moturs:

Vänster: för att välja rotationsriktning bakåt (lossdragning av skruvar) skjut rotationsväljaren åt höger.

9.7.3 Variabelt varvtal

Verktyget är utrustat med en avtryckare (strömbrytare) som ger högre varvtal och större vridmoment med ökat tryck på avtryckaren.

Varvtalet regleras genom trycket på avtryckaren.

9.8 LED-belysning (Fig. 7)

LED-belysningen kan tändas före arbetets början för att kontrollera arbetsy tan genom att trycka lätt på avtryckaren, och fortsätter sedan att lysa under drift.

WARNING: Titta aldrig direkt på eller in i ljusstrålen. Rikta aldrig ljusstrålen mot någon människa eller något föremål, annat än arbetsobjektet,

Rikta aldrig avsiktligt Ijusstrålen mot någon människa. Den får aldrig träffa ett öga längre än 0,25 sekunder.

10 ALLMÄNNA ANVÄNDNINGSANVISNINGAR

• Innan batteripacken monteras, kontrollera att strömbrytaren är avstängd och att rotationsväljaren står i mittläget.
• Montera önskad krafthylsa (säljs separat) på drivtappen.
• Obs! Använd uteslutande krafthylsor och förlängningar som är avsedda att användas med slående mutterdragare.
• Ställ in önskad rotationsriktning med rotationsväljaren.

WARNING: För att förebygga skador på maskinen, se till att drivtappen stannat helt innan du ändrar rotationsriktning.

• Sätt krafthylsan på drivtappen.
• Håll stadigt i handtaget med ena handen och med den andra ovanpå maskinhöljet. Tryck lätt på avtryckaren.
• För att förebygga olyckor, stäng av maskinen och ta av batteripacken efter användning. Rengör maskinen, Förvara den inomhus utom räckhåll för barn.

Obs! Det faktiska vridmomentet kan variera beroende på gängornas renhet och skick och andra faktorer. Vid åtdragning av kritiska komponenter, svarva ur gängorna innan komponenten monteras och kontrollera mutterdragarens faktiska åtdragningsmoment med en mekanisk momentnyckel (medföljer ej).

11 RENGÖRING OCH UNDERHÅLL

11.1 Rengöring

• Håll maskinens ventilationsspringor rena så att motorn inte överhettas.
• Rengör maskinhöljet regelbundet med en mjuk trasa, helst efter varje användning.
• Håll ventilationsspringorna fria från damm och smuts.
• Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten.
• Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar.

11.2 Underhåll

- Våra maskiner är konstruerade att göra tjänst under lång tid med ett minimum av underhåll. Varsam skötsel av maskinen och regelbunden rengöring bidrar till att maskinen kontinuerligt fungerar tillfredsställande.

12 TEKNISKA DATA

Modell nr.	POWDP20400
Märkspänning (likström)	40 V
Varvtal	0-2000 v/min
Slagfrekvens	0-3300 slag/min
Drivtapp	12 "
Max. vridmoment	350 Nm

13 BULLER

Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3)

Ljudtrycksnivå LpA	87 dB(A)
Ljudeffektnivå LwA	98 dB(A)

aw (Vibration)

4,0 m/s²

K = 1,5 ~m / s^2

14 GARANTI

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.
• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.
• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.
• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.
• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.
• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.
• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.
• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.
• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätpänning. Denna uppräkning gör inte anspråk på att vara fullständig.
• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påböriande av en ny garantiperiod i den händelse apparaten ersatts med en ny.
  ■ Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.
• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade...)
• Inköpskyittot måste sparas som bevis för inköpsdatum.
• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.
• För att säkerställa att verktyget fungerar optimalt ska det laddas minst 1 gång i månaden.

15 MILJÖHÄNSYN

När utrustningen efter långvarigt bruk tjänat ut och behöver ersättas, får den inte slängas med hushållssoporna, utan ska deponeras på ett miljömässigt säkert sätt. Avfall härrörande från elektrisk utrustning får inte slängas med hushållssoporna. Lämna elektrisk och elektronisk utrustning på avsedda uppsamlingsplatser för återvinning. Kontakta lokala myndigheter eller din lokala återförsäljare för information om hur förbrukade produkter ska returneras.

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att,

Produkt: Slående mutterdragare 40 V - Batteridriven

Varumärke: PowerPlus

Modell: POWDP20400

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga europeiska direktiv, baserat på tillämpningen av europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

EN62841-1:2015

EN62841-2-2:2014

EN55014-1:2017

EN55014-2:2015

Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertecknad agerar på uppdrag av företagets VD,

Mertens Ludo

Ludo Mertens

Tillämpningsansvarig - Registrerings- och regelfrågor 08/06/2020, Lier - Belgium

POWDP20400 FI
