Тип продукт	Безжичен ударен ключ
Марка	PowerPlus
Модел	POWDP20400
Номинално напрежение	40 V (постоянен ток)
Тип на батерията	Литиево-йонна (не е включена)
Скорост на празен ход	0-2000 min⁻¹
Честота на ударите	0-3300 cpm
Максимален въртящ момент	350 Nm
Тип на гнездото	1/2"
Акустично налягане	87 dB(A)
Акустична мощност	98 dB(A)
Вибрация	4,0 m/s² (K=1,5)
Регулатор на скоростта	Да, чрез натискане на спусъка
Посока на въртене	Напред/назад, избираема
Заключване на превключвателя	Да, централна позиция
LED лампа	Да, осветява работната зона
Коланна скоба	Включена, монтаж отляво/отдясно
Гаранция	36 месеца
Поддръжка	Почиствайте вентилационните отвори с влажна кърпа
Околна среда	Рециклирайте в края на експлоатационния живот, не изхвърляйте с битови отпадъци

Често задавани въпроси - POWDP20400 PowerPlus

Как да заредя батерията на безжичния ударен ключ POWDP20400?

Свържете зарядното към мрежов контакт. Поставете батерията в зарядното. Мигащ червен индикатор показва зареждане, постоянно зелен показва пълно зареждане. Зареждайте само съвместими батерии и на закрито.

Как да поставите и извадите батерията?

За да поставите, плъзнете батерията в гнездото докато щракне. За да извадите, натиснете бутона за освобождаване и издърпайте батерията. Уверете се, че инструментът е изключен и селекторът за въртене е в централна позиция.

Как да промените посоката на въртене?

Използвайте превключвателя над спусъка. За дясно въртене (затягане), натиснете лоста наляво. За ляво въртене (разхлабване), натиснете надясно. Променяйте посоката само при пълно спиране.

Как да използвате LED лампата?

Натиснете леко спусъка, за да включите лампата преди стартиране на двигателя. Лампата остава включена по време на работа. Не гледайте директно лъча.

Каква е максималната скорост на въртене?

Максималната скорост на празен ход е 2000 min⁻¹, променлива в зависимост от натиска върху спусъка.

Какъв максимален въртящ момент може да достигне?

Максималният въртящ момент е 350 Nm. Реалният въртящ момент зависи от състоянието на резбите и закрепването.

Как да почиствате и поддържате инструмента?

Почиствайте вентилационните отвори с мека влажна кърпа (сапунена вода). Не използвайте разтворители. След употреба извадете батерията и съхранявайте инструмента на сухо място. Редовно проверявайте инструмента.

Какви аксесоари са включени в опаковката?

Опаковката съдържа: ударния ключ, коланна скоба и ръководство за експлоатация. Батерията и зарядното не са включени.

Каква е продължителността на гаранцията?

Гаранцията е 36 месеца от датата на покупка. Покрива дефекти в материалите и изработката, но не и нормалното износване, батериите, зарядните устройства, нито щетите от неправилна употреба.

Мога ли да използвам други батерии?

Използвайте само одобрени PowerPlus батерии за този инструмент. Използването на други батерии може да доведе до риск от нараняване или пожар. Препоръчителната батерия е Li-ion 40 V не е включена.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWDP20400 PowerPlus

5.4 Използване и грижи за електроинструмента ....5

5.5 Употреба и поддръжка на инструмент с батерии....6

5.6 Сервизно обслужване....6

6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ......6

8.2 Избирач „напред/назад” (избирач на посоката на въртене „надясно/наляво”) (3) 8

8.3 променлива скорост 8

8.4 Светодиодна лампичка (6) 8

8.5 Мека ръкохватка от TPR....8

9 РАБОТА....9

9.1 Зареждане на акумулаторната батерия....9

9.1.1 Индикация на зареждането (Фиг. 1)....9

9.2 Индикатор на зареждането (Фиг. 1а)....10

9.3 Вкарване и изваждане на батерията (Фиг. 2)....10

9.4 Скоба за ремък (Фиг. 3)....10

9.5 Избиране на правилно гнездо....11

POWERPLUS HIGH QUALITY TOOLS

POWDP20400 BG

9.6 Монтиране или демонтиране на гнездо (Фиг. 4)....11
9.7 Превключвател (2)....11
9.7.1 Заключване на превключвателя (Фиг. 5)....11
9.7.2 Посока на въртене (Фиг. 6)....11
9.7.2.1 Въртене по часовниковата стрелка:....11
9.7.2.2 Въртене обратно на часовниковата стрелка:....11
9.7.3 Променлива скорост....11
9.8 Светодиодна лампа (Фиг. 7)....11
10 ОБЩИ ИНСТРУКЦИИ ЗА РАБОТА 12
11 ПОЧИСТВАНЕ И ПОДДРЪЖКА 12
11.1 Почистване....12
11.2 Поддръжка....12
12 ТЕХНИЧЕСКИ ДАННИ ....13
13 ШУМ 13
14 ГАРАНЦИЯ....14
15 ОКОЛНА СРЕДА....14
16 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ ..... 15

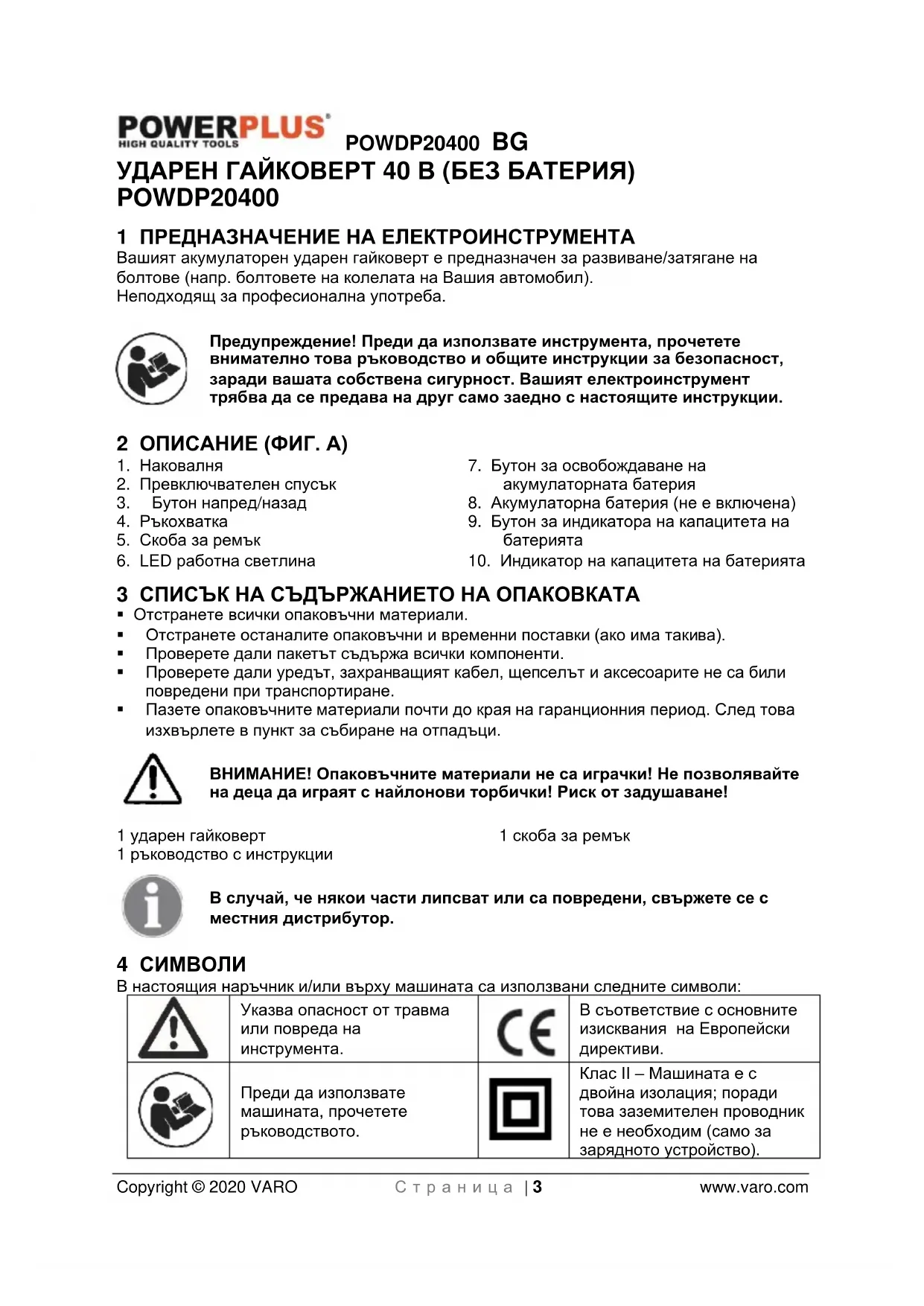

УДАРЕН ГАЙКОВЕРТ 40 В (БЕЗ БАТЕРИЯ) POWDP20400

1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРОИНСТРУМЕНТА

Вашият акумулаторен ударен гайковерт е предназначен за развиване/затягане на болтове (напр. болтовете на колелата на Вашия автомобил). Неподходящ за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Наковалня
2. Превключвателен спусък
3. Бутон напред/назад
4. Ръкохватка
5. Скоба за ремък

6. LED работна светлина

7. Бутон за освобождаване на акумулаторната батерия

8. Акумулаторна батерия (не е включена)
9. Бутон за индикатора на капацитета на батерията
10. Индикатор на капацитета на батерията

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 ударен гайковерт

1 скоба за ремък

1 ръководство с инструкции

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Указа опасност от травма или повреда на инструмента.		В съответствие с основните изисквания на Европейски директиви.
	Преди да използвате машината, прочетете ръководството.		Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим (само за зарядното устройство).
	Околна температура 40 °С макс. (само за акумулаторната батерия).		Не излагайте на въздействието на вода зарядното устройство и акумулаторната батерия.
	Използвайте акумулаторната батерия и зарядното устройство само в затворени помещения.		Не изгаряйте акумулаторната батерия или зарядното устройство.

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент“ в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

• Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.
• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.
• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.
• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.
• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

- Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте

POWDP20400 BG

уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.
• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събiranе на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.
• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.
• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.
• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.
• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.
• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

5.5 Употреба и поддръжка на инструмент с батерии

• Презареждайте само със зарядното устройство указано от производителя. Зарядно устройство, което е подходящо за един тип акумулаторни батерии, може да създаде риск от пожар, когато се използва с друг тип акумулаторни батерии.
• Използвайте електрическите инструменти само с указания тип акумулаторни батерии. Употребата на други акумулаторни батерии може да създаде риск от нараняване и пожар.
• Ако акумулаторната батерия не се използва, дръжте я далеч от други метални предмети като кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да свържат едната клема с другата. Свързването на късо на клемите на батерията може да причини изгаряния или пожар.
• При условия на злоупотреба може да бъде изпусната течност от батерията, избягвайте контакта с нея. Ако възникне случаен контакт, промийте с вода. Ако течността контактува с очите, в допълнение потърсете медицинска помощ. Течността изпусната от батерията може да причини раздразнение или изгаряния.
• Не използвайте акумулаторна батерия или инструмент, които са повредени или модифицирани. Повредени или модифицирани батерии може да са с непредсказуемо поведение, което може да доведе до пожар, експлозия или риск от нараняване.
• Не излагайте акумулаторната батерия или инструмента на огън или прекомерни температури. Излагането на огън или температура над 130 °C може да причини експлозия.
• Следвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или инструмента извън температурния диапазон указан в инструкциите. Неправилно зареждане или при температури извън указания диапазон може да повреди батерията и да увеличи риска от пожар.

5.6 Сервизно обслужване

- Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

• Дръжте електрическите инструменти за изолираните ръкохватки, когато има опасност режещият инструмент да влезе в контакт със скрито окабеляване. При контакт с кабел под напрежение неизолираните метални части на инструмента могат да причинят токов удар на оператора.
• Въртящият момент може да се променя в зависимост от чистотата и състоянието на резбата, както от други фактори. При затягане на критични компоненти, проверете действительно прилагания въртящ момент с механичен динамометричен ключ (не е приложен)
• Не докосвайте бургията преди да изстине. Бургиите се нагорещяват силно при работа и могат да ви изгорят.
• Пазете етикетите и табелките на инструмента. Те съдържат важна информация за безопасна работа.
• Избягвайте неволно включване на инструмента. Подгответе се за работа, преди да включите инструмента.
• Не оставяйте инструмента, преди напълно да е спрял. Движещите се части могат да влязат в контакт с повърхността и да го завъртят неконтролирано.
• При работа с ръчен електрически инструмент го дръжте с две ръце, за да овладеете началния въртящ момент.

POWDP20400 BG

• Не оставяйте без надзор инструмента при включена акумулаторна батерия. След приключване на работата изключете инструмента и свалете акумулаторната батерия.
• Зарядното устройство се нагрява при работа. При липса на подходяща вентилация, електрически дефект или висока околна температура, зарядното устройство може да се нагрее до такава степен, че да създаде опасност от пожар. Не поставяйте зарядното устройство върху горима повърхност. Не закривайте вентилационните отвори на зарядното устройство. Никога не поставяйте зарядното устройство върху килим или может - те са не само запалими, но и пречат на достъпа на въздух до вентилационните отвори под зарядното устройство. Поставете зарядното устройство върху стабилна, устойчива и негорима повърхност (метална работна маса или бетонен под) най-малко на 30 см. встрани от всички останали запалими обекти, например пердета или стени. Оборудвайте помещението с пожарогасител и пожарен датчик за дим. Проверявайте често включеното зарядно устройство и акумулаторната батерия.

- Този продукт не е играчка. Съхранявайте инструмента извън обсега на деца.

- Предупрежденията, предпазните мерки и инструкциите по експлоатация в това ръководство не изчерпват всички възможни условия и ситуации, които могат да възникнат. Здравият разум и вниманието са фактори, които не могат да бъдат вградени в продукта - те са задължение и отговорност на оператора.

- Хора с пейсмейкър трябва да се консултират с личния си лекар, преди да използват инструмента. Електромагнитни полета в непосредствена близост до пейсмейкъра могат да нарушат функционирането му или да го повредят. Освен това, хора с пейсмейкър трябва да:

– Избягват да работят сами.

–Не използвайте инструмента със заключен бутон за включване.

–Обслужвайте инструмента и го проверявайте, за да избегнете токов удар.

Използвайте само приложими за тази машина акумулаторни батерии и зарядни устройства.

7.1 Бамерuu

■ Не се опитвайте да ги отваряте по никакъв повод.
■ Не съхранявайте на места, където температурата може да превиши 40 °C.
- Зареждайте само при околни температури между 4 °C и 40 °C.
- Съхранявайте своите батерии на сухо, хладно място (5 °C-20 °C). Не съхранявайте никога батериите в разредено състояние.
- Най-добре за литиево-йонните батерии е да ги разреждате и презареждате периодично (най-малко 4 пъти годишно). Идеалното зареждане за дългосрочно съхранение на Вашата литиево-йонна батерия е 40% от капацитета.
- При изхвърляне на батериите спазвайте инструкциите посочени в раздела "Защита на околната среда".
- Не извършвайте свързване на късо. Ако бъде направено свързване между положителната (+) и отрицателната (-) клема директно или при случаен контакт с метални предмети, батерията ще бъде свързана на късо и ще протече силен ток, който ще причини генериране на топлина, която може да повреди корпуса или да причини пожар.
- Не загрявайте. Ако батериите се загреят до температури над 100 °C, уплътнението и изолационните сепаратори и други полимерни съставки могат да бъдат повредени

POWDP20400 BG

от изтичане на електролит и/или вътрешно свързване на късо, което води до генериране на топлина, причиняващо повреда или пожар. В допълнение не хвърляйте батериите в огън, защото може да възникне експлозия и/или интензивно изгаряне.

- При екстремни условия може да възникне теч от батерията. Ако забележите течност върху батерията, постъпете по следния начин:

–Внимателно избършете течността с кърпа. Избягвайте контакт с кожата.

–В случай на контакт с кожата или очите следвайте дополните инструкции:

Незабавно ги изплакнете с вода. Неутрализирайте с мека киселина като лимонов сок или оцет.
√ В случай на контакт с очите ги промийте с обилно количество чиста вода за най-малко 10 минути. Консултирайте се с лекар.

Опасност от пожар! Избягвайте свързването на късо на контактите на снетата акумулаторна батерия. Не изгаряйте акумулаторната батерия.

■ Не се опитвайте да зареждате непрезареждащи се батерии.
- Ако кабелите са дефектни, заменете ги веднага.
- Не излагайте на въздействието на вода.
▪ Не отваряйте зарядното устройство.
▪ Не пробивайте зарядното устройство.
■ Зарядното устройство е предназначено само за работа на закрито.

8 МЕХАНИЗМИ

• Литиево-йонните батерии са с по-добро съотношение между капацитет и тегло (повече мощност при по-малко тегло, по-компактна батерия).
• Няма ефект на запаметяване (загуба на капацитет след няколко цикъла на зареждане и изтощаване), както е при другите типове батерии (Ni-Cd, Ni-MeH,...).
• Ограничен саморазряд (виж също така раздел „Съхранение").

8.2 Избирач „напред/назад” (избирач на посоката на въртене „надясно/наляво”) (3)

Вашият инструмент с избирач на посоката на въртене напред или назад, който е поставен над спусъка на прекъсвача.

ВНИМАНИЕ: За да предотвратите повреждане на предавателния механизмъм, винаги изчаквайте патронникът да спре напълно преди да промените посоката на въртене или да изберете друга скорост (HI-LO – голяма или малка). Натиснете спусъка на прекъсвача, за да спрете машината.

8.3 променлива скорост

Вашият инструмент с превключвател за промяна на скоростта. Скоростта на въртене и въртящият момент се увеличават в съответствие с упражнения върху спусъка натиск.

8.4 Светодиодна лампичка (6)

Вашият инструмент е оборудван с 1 светодиода от предната страна.

8.5 Мека ръкохватка от TPR

Вашият инструмент е снабдена с мека ръкохватка от TPR и защитни принадлежности. Термопластичната гума (TPR) е еластичен, ударопоглъщащ и безопасен за околната среда материал (рециклиращ се).

9 РАБОТА

9.1 Зареждане на акумулаторната батерия

Акумулаторният блок на машината се доставя слабо зареден, за да се избегнат евентуални проблеми, и затова трябва да заредите батерията преди да започнете работа.

Забележка: Батериите няма да достигнат пълна степен на зареждане при първото си зареждане. Това се осъществява след няколко цикъла на пълно зареждане. Батерията трябва да бъде зареждана само на закрито.

След нормална работа е необходимо 1 час време на зареждане, за да бъде батерията напълно заредена.

Акумулаторната батерия се затопля леко по време на зареждане, което е нормално и не означава проблем.

Не поставяйте зарядното устройство в зона с повишена температура или на студено.

Най-добре е да го използвате при нормална стайна температура. Когато акумулаторната батерия се зареди напълно, извадете щепсела на зарядното устройство от контакта и отстранете акумулаторния блок от зарядното устройство.

Забележка:

1. Оставете акумулаторния блок да се охлади напълно преди зареждане.

2. Проверете акумулаторния блок преди зареждане, не зареждайте акумулаторен блок с пукнатини или течове.

9.1.1 Индикация на зареждането (Фиг. 1)

Свържете зарядното устройство към контакта:

- Постоянно зелено: готовност за зареждане.

■ Мигащо червено: зареждане.

■ Постоянно зелено: заредено.

Забележка: Ако акумулаторната батерия не е поставена правилно, разединете я и се уверете, че акумулаторният блок е от правилния модел за това зарядно устройство, както е указано в таблицата на спецификацията. Не зареждайте какъвто и да било друг акумулаторен блок или акумулаторен блок, който не съответства напълно на зарядното устройство.

1. Проверявайте често включеното зарядното устройство и акумулаторната батерия.

2. След приключване на зареждането извадете зарядното устройство от контакта и акумулаторната батерия от зарядното устройство.

3. Оставете акумулаторната батерия да изстине, преди да я използвате.

4. Съхранявайте зарядното устройство и акумулаторната батерия в затворено помещение и извън обсега на деца.

ЗАБЕЛЕЖКА: Ако акумулаторната батерия е гореща след непрекъсната употреба в уреда, оставете я да се охлади до стайна температура, преди да я заредите. Това ще удължи живота на акумулаторната батерия.

ЗАБЕЛЕЖКА: Отстранете акумулаторния блок от зарядното устройство като използвате палеца или пръстите си, натиснете бутона за освобождаване на акумулаторната батерия и същевременно издърпайте акумулаторния блок.

9.2 Индикатор на зареждането (Фиг. 1a)

Акумулаторната батерия има индикатори на зареждането - може да проверите състоянието й, като натиснете бутона (9). Преди да използвате инструмента, моля, натиснете бутона, за да проверите дали акумулаторната батерия е достатъчно заредена за нормална работа.

Трите светодиода показват нивото на зареждане на акумулаторната батерия:

Светят трите светодиода: Акумулаторната батерия е напълно заредена.

Светят два светодиода: Акумулаторната батерия е заредена на 60%.

Свети един светодиод: Акумулаторната батерия е почти разредена.

9.3 Вкарване и изваждане на батерията (Фиг. 2)

ПРЕДУПРЕЖДЕНИЕ: Преди да извършиет каквито и да било настройки се уверете, че бормашината е изключена и със селектор на посоката на въртене в централно положение.

• Хванете инструмента с едната ръка и акумулаторната батерия (8) с другата.
• Поставяне на акумулаторната батерия: натиснете и плъзнете акумулаторната батерия в слота на устройството, уверете се, че отключващата пластина от задната страна на батерията щраква на място и акумулаторната батерия е сигурно закрепена преди започване на работа.
• Изваждане на акумулаторната батерия: Едновременно натиснете отключващата пластина и издърпайте акумулаторната батерия.

9.4 Скоба за ремък (Фиг. 3)

- Скобата за ремък (5) е удобна за временно закачане на инструмента.

ПРЕДУПРЕЖДЕНИЕ: За да намалите опасността от тежко нараняване, изключете инструмента и разкачете акумулаторната батерия преди извършване на каквито и да е настройки или снемане/монтиране на приставки или аксесоари.

ПРЕДУПРЕЖДЕНИЕ: За да намалите опасността от тежко нараняване, НЕ окачвайте инструмента над нивото на главата или не окачвайте предмети на куката на ремъка. Закачайте скоба на ремъка само на подходящ работен ремък.

ПРЕДУПРЕЖДЕНИЕ: За да намалите опасността от тежко нараняване, уверете се, че винтът, който държи куката на ремъка е осигурен.

- Когато прикрепвате или подменяте скобата за ремъка (5), използвайте само винта, който е предоставен. Осигурете доброто затягане на винта. Скобата на ремъка може да се прикрепи към всяка страна на инструмента като се използва само предоставения винт, за да се приспособи за потребители служещи си с лява или дясна ръка. Ако скобата на ремъка не е желана, може да се отстрани от инструмента.

- За преместване на куката на ремъка, снемете винта, който я задържа в позицията, след това сглобете отново от другата страна. Не забравяйте добре да стегнете винта.

9.5 Избиране на правилно гнездо

Винаги използвайте гнездо, съобразено с големината на болтовете и гайките.

Неправилното гнездо може да доведе до неточен и несъвместим въртящ момент на затягане и/или повреда на болта или гайката.

9.6 Монтиране или демонтиране на гнездо (Фиг. 4)

- Преди да монтирате или демонтирате гнездото, винаги проверявайте дали инструментът е изключен и дали акумулаторният блок е свален.

- За да монтирате гнездото, трябва да го притиснете към опорното чело, докато блокира на мястото си. За да демонтирате гнездото, просто го издърпайте.

9.7 Превключвател (2)

Включването и изключването на бормашината се извършва чрез натискане и отпускане на спусъка на превключвателя.

9.7.1 Заключване на превключвателя (Фиг. 5)

Спусъкът на превключвателя може да бъде заключен в положение Изкл.

Така се намалява вероятността за случайно включване, когато инструментът не се използва. За да заключите спусъка на превключвателя, поставете селектора на посоката на въртене в централно положение.

9.7.2 Посока на въртене (Фиг. 6)

Посоката на въртене се управлява от селектор, разположен над спусъка на превключвателя.

9.7.2.1 Въртене по часовниковата стрелка:

Надясно: За да изберете преден ход на въртене, отпуснете прекъсвача за вкл/изкл и избутайте лоста за преден/заден ход към лявата страна на инструмента.

9.7.2.2 Въртене обратно на часовниковата стрелка:

Наляво: За да изберете заден ход на въртене, избутайте поста към дясната страна на инструмента.

Този инструмент има превключвател за променлива скорост, който осигурява по-висока скорост и въртящ момент при усилване на натиска върху превключвателя.

Скоростта се контролира чрез силата на натискане върху спусъка на превключвателя.

Светодиодната работна лампа може да свети преди включване на двигателя, ако натиснете ключа леко, което ще освети работната зона за предварителна проверка, и ще остане да свети и по време на работа.

ПРЕДУПРЕЖДЕНИЕ: Не гледайте директно в светлинния лъч. Не насочвайте никога лъча към коедо и да било лице или предмет освен към работния детайл.

Не насочвайте преднамерено лъча към хора и се уверете, че той няма да бъде насочен към окото на човек за по-продължително от 0,25 сек.

• Уверете се, че превключвателният спусък ВКЛ/ИЗКЛ е в изключена позиция и селекторът на посоката на въртене е в средата, след това прикрепете акумулаторния блок.
  ■ Закрепете желаното гнездо (продавано отделно) към наковалнята.
• Забележка: Използвайте гнезда/удължители проектирани за употреба с ударен гайковерт.
• Настройте желаната посока със селектора за посоката на въртене.

ВНИМАНИЕ: За предотвратяване на повреда позволете на наковалнята да спре напълно, преди да промените посоката на въртене.

■ Позиционирайте гнездото над крепежния елемент.
- Хванете ръкохватката здраво с едната си ръка и горната част на корпуса с другата си ръка, внимателно натиснете превключвателния спусък за ВКЛ/ИЗКЛ.
- За предотвратяване на злополуки изключвайте инструмента и отстранявайте неговия акумулаторен блок след употреба. Почистете и след това приберете инструмента на закрито далеч от обсега на деца.

Забележка: Величината на действителния въртящ момент може да варира според чистотата и състоянието на резбите и други фактори. Ако затягате критични компоненти, припасвайте резбите преди сглобяване на компонентите и проверете действителния въртящ момент прилаган към крепежния елемент с механичен динамометричен ключ (не е доставен).

• Вентилационните отвори на уреда трябва да са чисти, за да се предотврати прегряването на двигателя.
• Редовно почиствайте корпуса на машината с мек парцал, по възможност след всяка употреба.
• На вентилационните отвори не трябва да има прах и мръсотия.
• Ако мръсотията не пада, използвайте мек парцал, намокрен със сапунена вода.
• Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Тези разтворители могат да повредят пластмасовите части.

11.2 Поддръжка

- Нашите механизирани инструменти са конструирани така, че да работят продължително време при минимално техническо обслужване. Непрекъснатата задоволителна работа зависи от правилните грижи за механизирания инструмент и редовното почистване.

12 ТЕХНИЧЕСКИ ДАННИ

Модел No	POWDP20400
Номинално напрежение (прав ток)	40 В
Скорост въртене	0-2000 мин-1
Ударна честота	0-3300 удара/мин.
Тип на гнездото	12 "
Макс. въртящ момент	350 Нм

13 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA	87 дБ(А)
Ниво на звуковата мощност LwA	98 дБ(А))

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(А).

aw (Вибрации)

4,0 m/c²

K = 1,5 ~m / c^2

14 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.

- Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

- Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

- Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.

- Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

- Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

- В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

- От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

- Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

- Устройствата или детайлите, които са заменени съобразно гаранционните условия, спедователно остават собственост на Varo NV.

- Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки...)

- Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

- Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

- Вашият инструмент трябва да бъде зареждан най-малко веднъж месечно за осигуряване на оптималната му работа.

15 ОКОЛНА СРЕДА

Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда.

Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2011/65/EU

2006/42/EC

2014/30/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN62841-1:2015

EN62841-2-2:2014

EN55014-1:2017

EN55014-2:2015

Съхранител на техническата документация: Филип Ванкерхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Mertens Ludo

Ludo Mertens

Регулационни въпроси – мениджър по съответствията
