NÁVOD NA OBSLUHU ZH 205 Ec Mafell

Prečítajte si bezpečnostné pokyny a inštrukcie. Nedbalé dodržiavanie bezpečnostných pokynov a inštrukcií môže spôsobit' úder elektrickým prúdom, požiar a/alebo t'ažké zranenia. Uschovajte si všetky bezpečnostné pokyny a inštrukcie pre možné budúce použitie.

SVK - Vyhlásenie o zhode

Týmto potvrdzujeme, že stroj ZH 205 Ec zodpovedá uvedeným smerniciam EÚ. Pri projektovaní a stavbe boli použité nomy uvedené v zozname. Osoba poverená vyhotovením technických podkladov: Mafell AG

2006/42/EG

2014/30/EU

2011/65/EU

EN 62841-1, EN 62841-2-14, EN 55014-1, EN 55014-2,

EN 61000-3-2, EN 61000-3-3, EN 12100, EN 847-1

ZH 205 Ec

1 Vysvetlenie znakov.... 114
2 Údaje o výrobku 114
2.1 Údaje o výrobcovi.... 114
2.2 Označenie stroja 114
2.3 Technické údaje 115
2.4 Emisie....115
2.5 Obsah dodávky 115
2.6 Bezpečnostné zariadenia 116
2.7 Používanie podľa predpisov 116
2.8 Ostatné riziká 116
3 Bezpečnostné pokyny 116
4 Zmena výbavy / nastavenie....117
4.1 Sieťová prípojka 117
4.2 Odsávanie prachu 118
4.3 Výmena noža 118
5 Prevádzka 118
5.1 Spustenie do prevádzky 118
5.2 Zapnutie a vypnutie....118
5.3 Nastavenie hibky záberu 118
5.4 Pracovné pokyny 118
5.5 Vyhadzovanie triesok 119
6 Údržba a opravy 119
6.1 Nástroj....119
6.2 Uskladnenie....119
7 Odstraňovanie porúch 120
8 Zvláštne príslušenstvo....120
9 Explozívny výkres a zoznam náhradných dielov....120

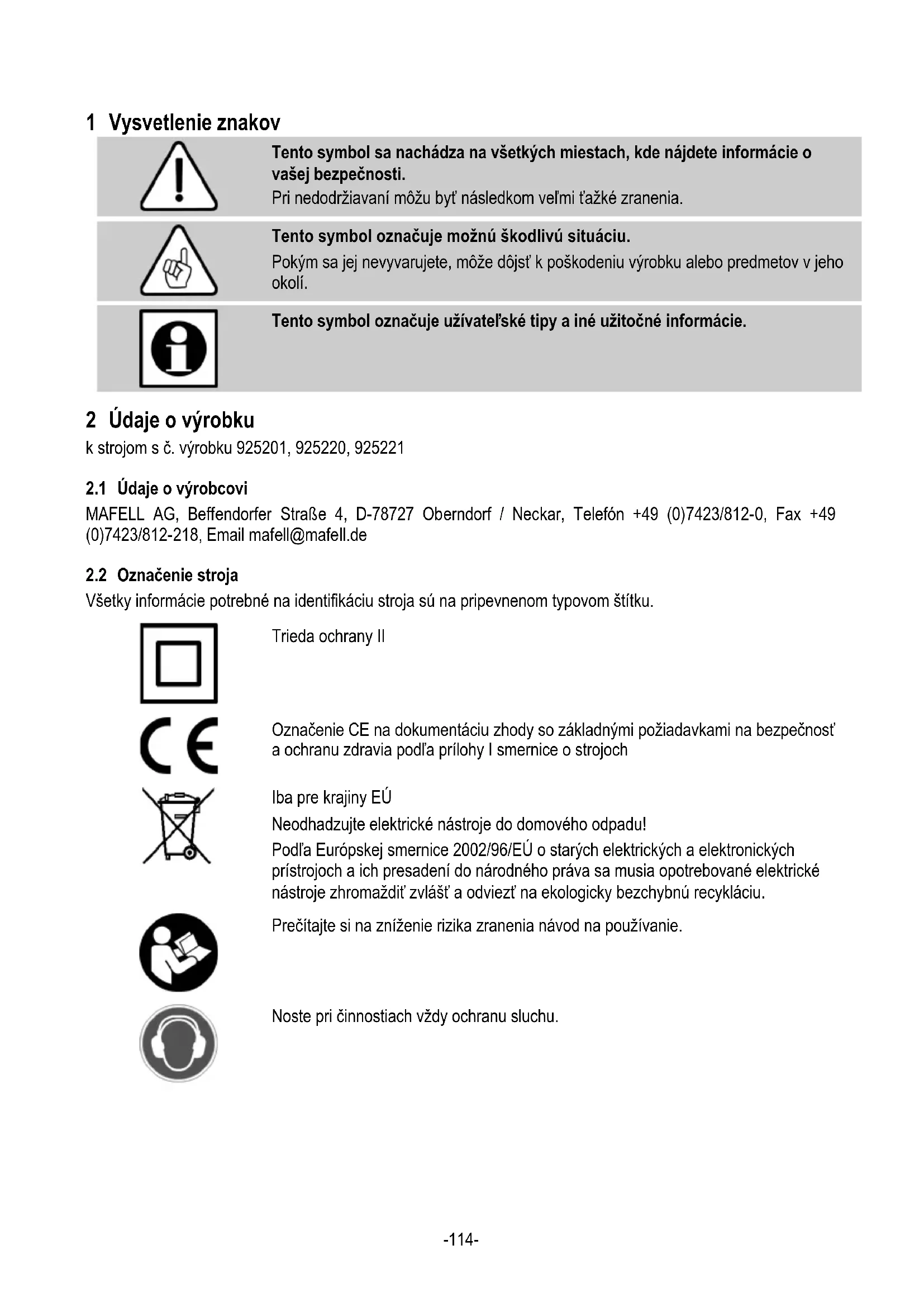

1 Vysvetlenie znakov

Tento symbol sa nachádza na všetkých miestach, kde nájdete informácie o vašej bezpečnosti.

Pri nedodržiavaní môžu byť následkom veľmi ťažké zranenia.

Tento symbol označuje možnú škodlivú situáciu.

Pokým sa jej nevyvarujete, môže dôjst' k poškodeniu výrobku alebo predmetov v jeho okolí.

Tento symbol označuje užívatel'ské tipy a iné užitočné informácie.

2 Údaje o výrobku

Všetky informácie potrebné na identifikáciu stroja sú na pripevnenom typovom štítku.

Trieda ochrany II

Označenie CE na dokumentáciu zhody so základnými požiadavkami na bezpečnosť a ochranu zdravia podľa prílohy I smernice o strojoch

Iba pre krajiny EÚ

Podľa Európskej smernice 2002/96/EÚ o starých elektrických a elektronických prístrojoch a ich presadení do národného práva sa musia opotrebované elektrické nástroje zhromaždit' zvlášť a odviezt' na ekologicky bezchybnú recykláciu.

Prevádzkové napätie		230 V AC
Siet'ová frekvencia		50 Hz
Príkon v nepretržitom režime		2300 W
Počet otáčok hriadel'a hoblíka	pri chode	8500 min ^-1
	naprázdno	8500 min ^-1
	pri bežnom zaťažení
Šírka hoblíka		205 mm
Odstraňovanie triesok		0 – 4 mm
Rýchlost' rezu pri normálnom zaťažení		32,9 m/s
Hmotnost' bez siet'ovej šnúry		13,2 kg
Priemer sacej prípojky	Vnútri/vonku	75/80 mm

2.4 Emisie

Uvedené emisie hluku boli namerané podľa noriem EN 62841-1 und EN 62841-2-14 a dajú sa použit na porovnanie elektrického náradia s iným náradím a na predbežné posúdenie zaťaženia.

Nebezpečenstvo

Emisie hluku sa môžu pri skutočnom používaní elektrického náradia líšit' od uvedených hodnôt v závislosti od spôsobu, akým sa elektrický nástroj používa, hlavne od toho, aký typ obrobku sa obrába.

Noste preto ochranu sluchu, aj ked' beží elektrický nástroj bez pret'aženia!

Emisie hluku zistené podľa normy EN 62841-1 a EN 62841-2-14 sú:

Hladina akustického tlaku L	_PA = 102 dB (A)
Neistota	K_PA = 3,0 dB (A)
Hladina akustického výkonu L	_WA = 110 dB (A)
Neistota K	_WA = 3,0 dB (A)

Meranie hluku sa realizuje štandardne dodávaným hriadel'om hoblíka.

Typické vibrácie rúk a ramien sú 2,7 m/s².

2.5 Obsah dodávky

Tesársky hoblík ZH 205 Ec kompletný s:

1 Sada otočných nožov
1 Spojovacie vedenie
1 Obslužný nástroj
1 Návod na obsluhu
1 Zošit „Bezpečnostné pokyny“

2.6 Bezpečnostné zariadenia

Nebezpečenstvo

Tieto zariadenia sú nevyhnutné pre bezpečnú prevádzku stroja a nesmú sa odstraňovať alebo vypojit' z funkcie.

Pred spustením do prevádzky skontrolujte funkčnosť a možné poškodenie bezpečnostných zariadení. Nepoužívajte stroj s chýbajúcimi alebo neúčinnými bezpečnostnými zariadeniami.

Stroj je vybavený nasledujúcimi bezpečnostnými zariadeniami:

• Vel'ká základná doska
• Rukoväte
• Spínacie zariadenie
• Odsávacie hrdlo

2.7 Používanie podľa predpisov

Stolársky hoblík je určený výhradne na opracovanie masívneho dreva pri použití otočných nožov HL.

Rozmery a kvalita použitých upínacích čelustí, držiakov nožov a tiež otočných nožov musia zodpovedať dielom uvedeným v zozname náhradných dielov. Čísla objednávok nájdete v zozname náhradných dielov.

Iné používanie, ako je uvedené vyššie, je zakázané.

Výrobca nezodpovedá za škody, ktoré boli spôsobené iným použitím.

Aby ste mohli používať stroj podľa predpisov, dodržiavajte prevádzkové, údržbárske a opravárenské podmienky predpísané Mafell.

2.8 Ostatné riziká

Nebezpečenstvo

Pri používaní podľa predpisov a napriek dodržiavaniu bezpečnostných predpisov pretrvávajú zvyškové riziká spôsobené používaním podľa predpisov, ktoré môžu viest’ k zdravotným následkom.

• Kontakt s bežiacim hriadel'om hoblíka pod základnou doskou.
• Kontakt s ostrým nožom hoblíka pri zastavenom hriadeli hoblíka.
• Kontakt s ostrými čepel'ami noža hoblíka pri výmene nožov.
• Kontakt s bežiacim hriadel'om hoblíka cez vyhadzovanie triesok.
• Vysunutie nožov hoblíka, ktoré nie sú správne vložené.
• Lámanie a vyhadzovanie dielov nožov hoblíka.
• Pri hobľovaní vložiek môže dôjst' k odhodeniu stroja alebo obrobku.
• Dotýkanie sa dielov pod napätím pri otvorenom puzdre a siet'ovej zástrčke, ktorá nie je vytiahnutá.
• Negativne dopady na sluch pri dlhodobej práci bez ochrany sluchu.
• Emisie škodlivého dreveného prachu pri dlhodobej prevádzke bez odsávania.

Dodržiavajte neustále nasledujúce bezpečnostné pokyny a bezpečnostné predpisy platné v príslušnej krajine používania!

Prečítajte si tiež bezpečnostné pokyny uvedené v priloženej brožúre 070500 „Bezpečnostné pokyny“ (podl’a normy 62841-1).

Všeobecné pokyny:

• Deti a mládež nemôžu obsluhovať stroj. Výnimkou z toho sú mladí ľudia pod dohladom špecialistu za účelom ich vyškolenia.
• Nikdy nepracujte bez ochranných zariadení predpísaných pre príslušný pracovný krok a nemeňte na stroji nič, čo by mohlo negativne ovplyvnit bezpečnost.
• Pri používaní stroja v exteriéri sa odporúča použit ochranný spínač chybného prúdu.

• Poškodené káble alebo zástrčky sa musia ihned' vymenit'. Výmenu môže vykonať iba firma Mafell alebo autorizovaná servisná dielňa firmy MAFELL, aby sa predišlo bezpečnostným rizikám.

• Pred začiatkom akejkol'vek činnosti skontrolujte, či sú bezpečnostné a pracovné zariadenia bezpečne upevnené a nepoškodené. Poškodené ochranné zariadenia a diely musia byť odborne opravené alebo vymenené.

• Zohl'adňujte vplyvy okolitého prostredia. Nevystavujte stroj dažďu a nepracujte vo vlhkom alebo mokrom prostredí alebo v blízkosti horľavých kvapalín a plynov.
• Neprenášajte stroj za kábel a nevyťahujte zástrčku zo zásuvky za kábel.
• Uistite sa, že kábel je chránený pred olejom a teplom a neťahá sa cez ostré hrany.
• Zabráňte ostrému zalomeniu kábla. Hlavne pri preprave a uskladnení stroja nesmiete omotat' kábel okolo stroja.
• Práce na elektrických súčiastkach stroja môže vykonávať iba kvalifikovaný elektrikár.
• Składujte stroj na suchom, uzamknutom mieste mimo dosahu detí.

Pokyny k používaniu osobnej ochrannej výbavy:

• Noste pri činnostiach vždy ochranu sluchu.
• Noste pri činnostiach vždy ochranné okuliare.
• Noste pri činnostiach vždy rúško.

Pokyny pre prevádzku:

• Pred odložením elektrického náradia musíte počkat', kým sa nezastaví hriadel' noža. Odkrytý rotujúci hriadel' noža sa môže zachytit' o povrch a spôsobit' stratu kontroly a spôsobit' tak vážne zranenia.
• Elektrický nástroj držte za izolované rukoväte, pretože nástroj s frézou môže narazit' na vlastný spojovací kábel. Kontakt s vodičom pod napätím môže tiež spôsobit', že kovové časti zariadenia budú pod napätím a môže dôjst' k úderu elektrickým prúdom.
• Upevnite a zaistite obrobok pomocou svoriek alebo iným spôsobom na stabilný podklad. Pokial' budete držat' obrobok len rukou alebo oproti svojmu telu, zostane nestabilný, čo môže spôsobit' stratu kontroly.
• Zabezpečte volné a neklzavé miesto používania s dostatočným osvetlením.

• Pred výmenou nástroja, nastavovaním a pred odstraňovaním porúch vytiahnite sieťovú zástrčku (sem patrí aj odstraňovanie zachytených triesok).

• Neobrábajte obrobky, ktoré sú príliš malé alebo príliš veľké vzhľadom na výkonnosť stroja.

• Vypínač sa nesmie zaseknúť.
• Nezačínajte hobľovať obrobok skôr, než nedosiahne hriadel' hoblíka svoj plný počet otáčok.
• Skontrolujte obrobok na cudzie častice. Kovové diely, napr. klince, sa nemôžu hobľovať.
• Pri hobľovaní vždy ved’te pripojovací kábel bočne od strane stroja (obr. 1).
• Rovnomerný posun vpred pri hobl'ovaní zvyšuje životnosť nožov a stroja a znižuje riziko vzniku nehôd. Nehobl'ujte smerom dozadu alebo v ponornom procese!
• Hobľovacie nože sa musia načas otočit' alebo vymenit', pretože tupé nože nielenže zvyšujú riziko spätného nárazu, ale aj nepotrebne zaťažujú motor.
• Nikdy nesiahajte počas chodu stroja do hriadel'a hoblíka alebo ž'abu na triesky.
• Drevený prach, ktorý vzniká pri hobľovaní, zhoršuje potrebnú viditel'nosť a niekedy je čiastočne zdraviu škodlivý. Preto sa musí stroj pri dlhšom používaní pripojit', pokial' sa nepracuje v exteriéri alebo v miestnosti s dostatočným vetraním, k prenosnému malému vysávaču. Rýchlost' vzduchu musí byt minimálne 20 m/s.

Pokyny k údržbe a servisu:

• Pravidelné čistenie stroja, hlavne nastavovacích zariadení a rozvodov, predstavuje dôležitý bezpečnostný faktor.
• Môžu sa používať iba originálne náhradné diely a diely príslušenstva firmy MAFELL. V opačnom prípade nevzniká nárok na záruku a neexistuje zodpovednosť výrobcu.
• Na čistenie upchatého sacieho nátrubku použite vhodný nástroj, napríklad kus dreva. Nesiahajte do sacích nátrubkov.

4 Zmena výbavy / nastavenie

4.1 Siet'ová prípojka

Stolársky hoblík má ochrannú izoláciu podľa triedy I a preto sa môže pripájať iba do zásuviek s ochranným vodičom.

Pri všetkých činnostiach, pri których vzniká značné množstvo prachu, pripojte stroj k vhodnému externému saciemu zariadeniu. Rýchlost' vzduchu musí byt minimálne 20 m/s.

Vnútorný priemer sacieho nátrubku je 75 mm.

4.3 Výmena noža

Nebezpečenstvo

Pri všetkých údržbárskych činnostiach musíte vytiahnuť sietovú zástrčku.

Ostré hobl'ovacie nože zaručujú čisté hobl'ovanie a menej zaťažujú motor. Otupené hobl'ovacie nože je preto potrebné otočit' alebo vymenit'.

K tomu musíte uvol'nit' pred výmenou noža skrutky 13 (obr. 3) na bočnom kryte a odklopiť kryt 14. Otočte šest'hranné skrutky 10 (obr. 2) asi o 1 - 2 otáčky do upínacích čel'ustí 12 pomocou vidlicového klúča veľkosti 8. Upínacie čel'uste s nožom a nosičom nožov 9 vytiahnite bočne hriadel'a hoblíka.

Vyčistite všetky časti a komory s nožmi v hriadeli hoblíka.

Vždy otočte oba nože, prípadne namontujte nové nože. Dávajte pozor, aby boli nože umiestnené najskôr na kolíkoch v upínacej čel'usti a potom na držiakoch nožov. Potom vložte nože spolu s nosným systémom zboku do hriadel'a hoblíka a dávajte pozor, aby nosič noža a nože nevyčnievali na bočnej strane cez telo hriadel'a. Upínacie skrutky utiahnite od stredu smerom von pomocou dodaného vidlicového klúča vel'kosti 8, najskôr z'lahka a potom pevne (8,4 Nm). Opät' otočte spät' kryt a utiahnite skrutky. Hriadel' hoblíka je vopred nastavený od výroby. Nastavovanie použitých nožov preto nie je potrebné a nesmie sa vykonávať, v opačnom prípade by mohlo dôjsť k prekročeniu povoleného presahu nožov nad telesom hriadel'a.

5 Prevádzka

5.1 Spustenie do prevádzky

Tento návod na používanie musí byť k dispozícii všetkým osobám povereným obsluhou stroja, pričom treba venovat' zvláštnu pozornosť kapitole „Bezpečnostné pokyny“.

5.2 Zapnutie a vypnutie

Pred zapnutím sa musíte uistiť, že stroj neleží s hriadel'om hoblíka na podklade alebo obrobku. Zdvihnite k tomu stolársky hoblík oboma rukami pomocou rukováti 1 a 4 (obr. 4).

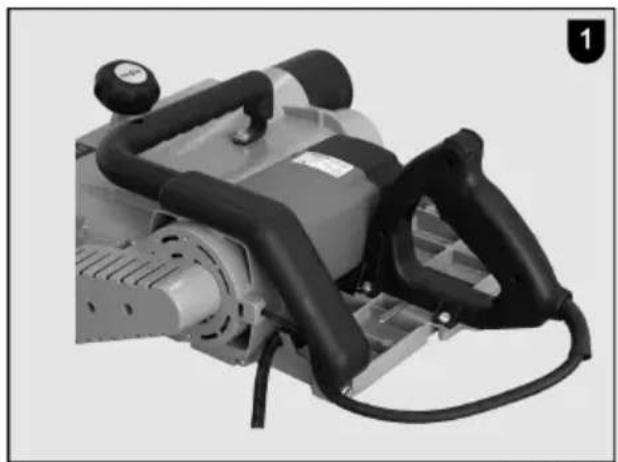

- Zapnutie: Najskôr odblokujte blokovanie zapnutia stlačením aretačnej páčky 15 (obr. 4) smerom dopredu. Potom stlačte spínaciu páčku 2. Kedže ide o spínač bez aretácie, stroj bude bežat len dovtedy, kým podržíte túto spínaciu páku stlačenú.

Integrovaná elektronika zaistuje pri zapnutí plynulé zrýchlenie a upravuje pri zaťažení otáčky na fixne nastavenú hodnotu.

Okrem toho táto elektronika spätne reguluje motor pri preťažení, t.j. hriadel’ hoblíka sa zastaví. Potom sa musí stroj odl’ahčiť, kým hriadel’ hoblíka nedosiahne plný počet otáčok. Potom môžete d’alej hobľovať pri zníženej rýchlosti posuvu vpred.

- Vypnutie: Pre vypnutie musíte uvoľnit’ spínaciu páčku 2. Zablokovanie zapnutia sa tak opät automaticky aktivuje a zabezpečuje stroj proti neúmyselnému zapnutiu.

Súčasne s vypnutím sa aktivuje automatická brzda. Tým sa skráti doba dobehu stroja na cca 1 - 3 sekundy.

5.3 Nastavenie híbky záberu

Odstraňovanie triesok sa dá nastavit' medzi 0 a 4 mm. Vykonáva sa to pomocou rukoväte 5 (obr. 4) na nastavenie híbky záberu, pričom sa dá nastavená híbka hobľovania odčítat' na stupnici 6.

V bežnej prevádzke by malo byť odstraňovanie triesok obmedzené na 3 mm. Maximálne odstraňovanie triesok by sa mal používať iba v extrémnych prípadoch, aby sa zabránilo preťaženiu motora.

5.4 Pracovné pokyny

Na hobľovanie sa musí stroj umiestnit' na obrobku prednou nosnou plochou tak, aby hobľovací hriadel' neprekážal. Po zapnutí sa vedie stolársky hoblík po dreve rovnomerným tlakom, akonáhle dosiahne hriadel' hoblíka plný počet otáčok. Rovnomerný posun vytvára čistý vzor hobľovania a chráni stroj.

Pri pret'ažení stolárskeho hoblíka klesne počet otáčok hriadel'a hoblíka. Musíte počkat', kým hriadel' hoblíka opät' nedosiahne svoj plný počet otáčok. Potom môžete pokračovat' v práci so zníženou rýchlostou posunu.

Pri práci s plnou šírkou hobľovania sa otočí páčka s vodiacou kladkou 7 smerom dole a dotiahne sa ryhovaným gombíkom 8. Poskytuje to hoblíku bočné vedenie.

Po hobľovaní okamžite vypnite stroj uvoľnením vypínača a neodstavujte ho s bežiacim hobľovacím hriadelom. Po nastavení odstraňovania triesok na hodnotu 0 sa dá hoblík položit na rovný povrch bez poškodenia podkladu, aj keď sú nože v nepriaznivej polohe.

5.5 Vyhadzovanie triesok

Stolársky hoblík je navrhnutý tak, aby bolo zabezpečené bezchybné vyhadzovanie triesok pri hobľovaní so správnou rýchlostou posunu a plne využitou šírkou hobľovania. Triesky sú pritom vyhadzované nabok, aby sa zabránilo obmedzeniu výhlľadu na obrobok.

6 Údržba a opravy

Nebezpečenstvo

Pri všetkých údržbárskych činnostiach musíte vytiahnuť siet'ovú zástrčku.

Stroje MAFELL sú skonštruované tak, aby boli nenáročné na údržbu.

Použité gul'kové ložiská sú namazané na celú dobu životnosti. Po dlhšej prevádzkovej dobe odporúčame odovzdat' stroj na kontrolu autorizovanej servisnej dielni firmy MAFELL.

Na všetky mazacie miesta používajte iba náš špeciálny tuk, objednávka č.049040 (1 kg plechovka).

6.1 Nástroj

Hriadel' hoblíka, upínacie čel'uste, nosič noža a nôž, ktoré sa používajú na stroji, sa musia pravidelne zbavovať živice, pretože čistý nástroj zlepšuje kvalitu rezu. Odstraňovanie živice sa vykonáva vložením upínacích čel'ustí, držiakov nožov a obojstranných nožov na 24 hodín do petroleja alebo bežných obchodných prostriedkov na odstránenie živice.

Z hliníkových nástrojov sa môže odstraňovať živica len rozpúšťadlami, ktoré nenarúšajú hliník.

6.2 Uskladnenie

Pokial' sa stroj dlhšiu dobu nepoužíval, musíte ho starostlivo vyčistiť. Nastriekajte lesklé kovové diely antikoróznym prostriedkom.

7 Odstraňovanie porúch

Nebezpečenstvo

Zist'ovanie príčin vzniknutých porúch a ich odstraňovanie si vždy vyžaduje zvýšenú pozornosť a opatrnost'. Predtým vytiahnite sieťovú zástrčku!

V nasledujúcej časti sú uvedené najčastejšie poruchy a ich odstránenie. Pri d'alších poruchách sa obrátte na svojho predajcu alebo priamo na zákaznícky servis spoločnosti MAFELL.

Porucha	Príčina	Odstránenie
Stroj sa nedá zapnút'	Nie je k dispozícii sieťové napätie	Skontrolujte napájanie napátím
	Defektná sieťová poistka	Vymeňte poistku
	Opotrebené uhlíkové kefky	Prevezte stroj do dielne zákazníckeho servisu spoločnosti MAFELL
Stroj sa samočinne vypne počas chodu naprázdno alebo zastaví počas hobľovania	Výpadok siete	Skontrolujte sieťové poistky
	Pret’aženie stroja	Znížit’ rýchlost’ posunu vpred
Počet otáčok klesá počas hobľovania	Príliš mnoho odstraňovania triesok	Znížte odstraňovanie triesok
	Príliš veľký posun vpred	Znížit’ rýchlost’ posunu vpred
	Tupé nože	Otočit’ alebo vymeniť nože
Nečistý vzor hobľovania	Tupé nože	Otočit’ alebo vymeniť nože
	Nerovnomerný posun vpred	Hoblújte s konštantným tlakom a zníženým posunom
Zapchaté vyhadzovanie triesok	Príliš mnoho odstraňovania triesok	Znížte odstraňovanie triesok
	Príliš veľký posun vpred	Znížit’ rýchlost’ posunu vpred
	Tupé nože	Otočit’ alebo vymeniť nože
	Drevo príliš vlhké	Vyčistiť vyhadzovanie triesok
	Dlhotrvajúce hobľovanie bez odsávania	Pripojit’ stroj k externému odsávaniu, napr. malému odstraňovaču prachu

8 Zvláštne príslušenstvo

- Otočné nože (1 pár)

- Otočné nože (3 pár)

- Držiak noža (1 pár)

9 Explozívny výkres a zoznam náhradných dielov

Príslušné informácie o náhradných dieloch nájdete na našej webovej stránke: www.mafell.com
