NÁVOD NA OBSLUHU ZIHS7TU Zipper

Je zakázané odstraňovať alebo akokoľvek manipulovať s ochrannými prvkami a bezpečnostnou výbavou stroja.

Použitý olej zlikvidujte spôsobom šetrným k životnému prostrediu!

Nepoužívajte v daždi!

POZOR! Odlietavajúce časti!

Pred vykonávaním akýchkoľvek opráv, údržbárskych alebo čistiacich prác vždy odpojte zariadenie od elektrickej siete!

Udržiavajte deti a neoprávnené osoby mimo pracovisko!

Používajte osobné ochranné pomôcky!

Pripojte zariadenie k zdroju napätia 220-240 V / 50 Hz, ktorý zahŕňa podpäťové, prepäťové, nadprúdove ochrany a prúdový chránič s maximálnym reziduálnym prúdom 0,03 A.

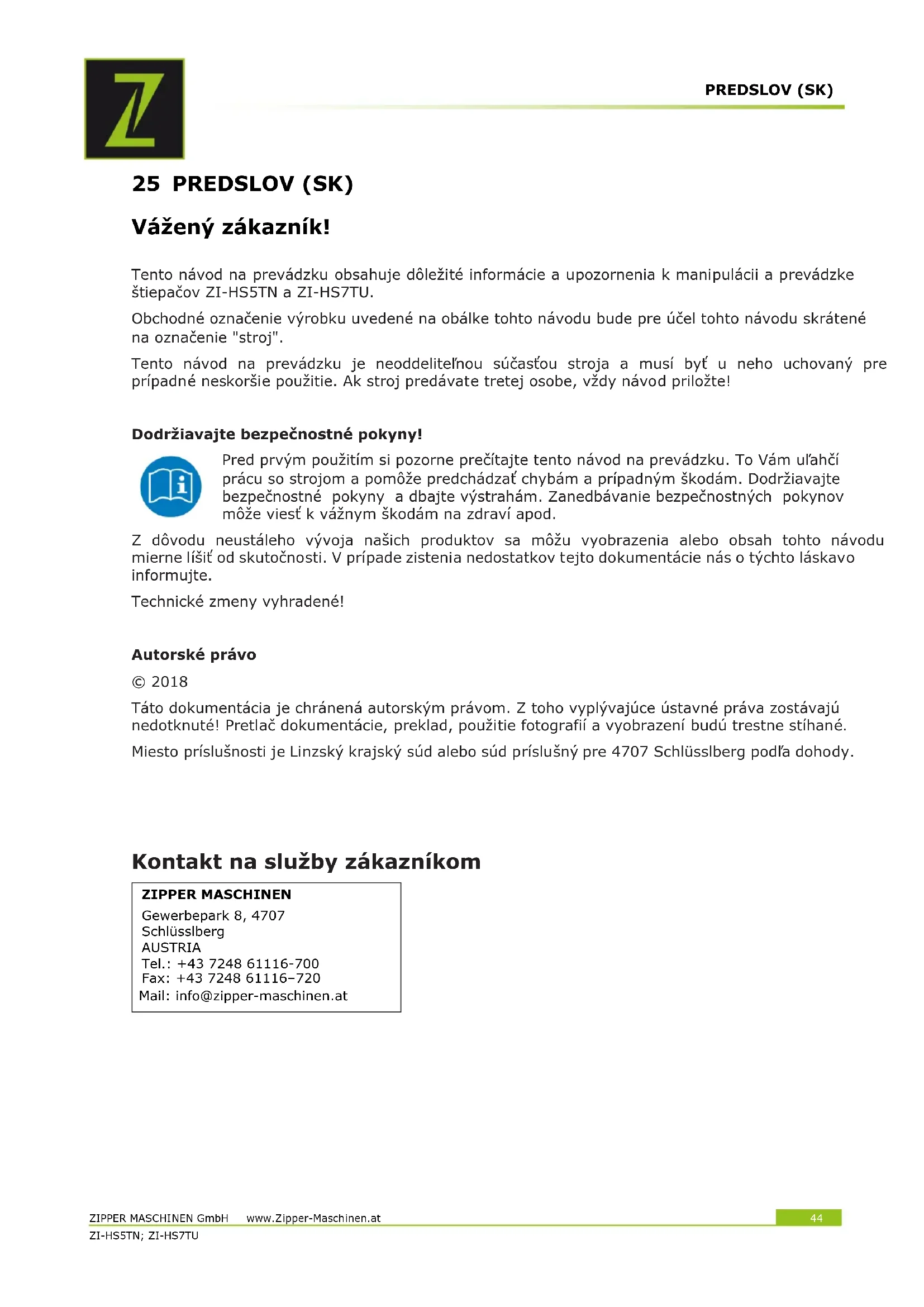

dfPREDSLOV (SK) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 44 ZI-HS5TN; ZI-HS7TU 25 PREDSLOV (SK) Vážený zákazník! Tento návod na prevádzku obsahuje dôležité informácie a upozornenia k manipulácii a prevádzke štiepačov ZI-HS5TN a ZI-HS7TU. Obchodné označenie výrobku uvedené na obálke tohto návodu bude pre účel tohto návodu skrátené na označenie "stroj". Tento návod na prevádzku je neoddeliteľnou súčasťou stroja a musí byť u neho uchovaný pre prípadné neskoršie použitie. Ak stroj predávate tretej osobe, vždy návod priložte! Dodržiavajte bezpečnostné pokyny!

Pred prvým použitím si pozorne prečítajte tento návod na prevádzku. To Vám uľahčí prácu so strojom a pomôže predchádzať chybám a prípadným škodám. Dodržiavajte bezpečnostné pokyny a dbajte výstrahám. Zanedbávanie bezpečnostných pokynov môže viesť k vážnym škodám na zdraví apod. Z dôvodu neustáleho vývoja našich produktov sa môžu vyobrazenia alebo obsah tohto návodu mierne líšiť od skutočnosti. V prípade zistenia nedostatkov tejto dokumentácie nás o týchto láskavo informujte. Technické zmeny vyhradené! Autorské právo © 2018 Táto dokumentácia je chránená autorským právom. Z toho vyplývajúce ústavné práva zostávajú nedotknuté! Pretlač dokumentácie, preklad, použitie fotografií a vyobrazení budú trestne stíhané. Miesto príslušnosti je Linzský krajský súd alebo súd príslušný pre 4707 Schlüsslberg podľa dohody.

Kontakt na služby zákazníkom ZIPPER MASCHINEN Gewerbepark 8, 4707 Schlüsslberg AUSTRIA Tel.: [phone] Fax: [phone] Mail: [e-mail]ČNOSŤ ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 45 ZI-HS5TN; ZI-HS7TU 26 BEZPEČNOSŤ Stroj sa smie používať iba v bezchybnom technickom stave, pri dodržaní všetkých pokynov k prevádzke a bezpečnostných pokynov, pri vedomí nebezpečenstva stroja! Závady, ktoré môžu ovplyvniť bezpečnosť stroja, ihneď odstráňte! Stroj je určený výhradne pre tieto činnosti: Pre štiepanie dreva v smere vlákna s rozmermi, ktoré sú v rámci limitov špecifikovaných v časti "Technické údaje". Proces štiepania na stroji je určený len pre obsluhu jednou osobou. Za škody a zranenia spôsobené iným ako k svojmu účelu určené použitie stroja nenesie spoločnosť ZIPPER-MASCHINEN akúkoľvek zodpovednosť alebo záruku. Prevádzkové podmienky: Stroj je určený na použitie za týchto podmienok: Rel. vlhkosť: max. 50 % Teplota (prevádzková) +5° C až +40° C Teplota (skladovanie, transport) -25° C až +55° C

Nesprávne použitie alebo nedodržania pokynov uvedených v tomto návode zneplatní všetky nároky na záruku a náhradu škody voči spoločnosti Zipper Maschine. Nedovolené použitie: - Prevádzka stroja bez primeranej fyzickej a psychickej kondície - Ovládanie stroja bez znalosti návodu na obsluhu - Zmeny konštrukcie stroja - Prevádzka stroja v podmienkach s nebezpečenstvom výbuchu - Prevádzka stroja mimo stanovený rozsah výkonu - Odstránenie bezpečnostných symbolov na stroji - Zmeny, obchádzanie alebo odpájanie bezpečnostných prvkov stroja.

26.1 Bezpečnostné pokyny

Výstražné štítky a/alebo nálepky na stroji, ktoré sú už nečitateľné alebo chýbajú, musia byť okamžite obnovené! Zákony a nariadenia platné v mieste používania stroja môžu stanovovať minimálny vek obsluhy a obmedziť tak používanie tohto stroja. Pre zabránenie chybnej funkcie jednotky, jej poškodenia alebo škodám na zdraví dbajte VŽDY nasledujúcich pokynov: - Neštiepajte premočené drevo. - Drevo štiepajte iba po smere vlákna! - Neštiepajte nikdy drevo, v ktorom sa nachádzajú cudzie predmety, ako napríklad klince, káble atď. - Zariadenie nikdy nepoužívajte vonku v daždi. - Ako miesto inštalácie vyberte plochý, protišmykový povrch bez vibrácií. - Zaistite na pracovisku dostatočné svetelné podmienky. - Pracovnú plochu udržiavajte bez prekážok (napr. kusov dreva, zvyškov dreva atď.). - Pred každým použitím skontrolujte, či je stroj v bezchybnom stave (pevné uchytenie káblov a skrutiek, fungovanie vypínacích zariadení a pod.). - Pred zapnutím stroja sa uistite, že je vypínač v polohe "vypnuté”. - Nikdy nenechávajte bežiaci stroj bez dozoru. - Stroj smie prevádzkovať, udržiavať alebo opravovať iba osoby, ktoré sú s ním oboznámené a boli poučené o nebezpečenstvách, ktoré môžu nastať počas tejto práce. - Aj keby bolo možné, že by na stroji mohlo pracovať viac osôb (napríklad pri nakladaní a vykladaní), štiepanie by mala vykonávať vždy len jedna osoba.BEZPEČNOSŤ ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 46 ZI-HS5TN; ZI-HS7TU - Ako obsluha stroja sa uistite, že sa neoprávnené osoby zdržujú v bezpečnej vzdialenosti od stroja a najmä udržujte mimo dosahu stroja deti. - Používajte vhodný pracovný odev (ochranné okuliare, pracovné rukavice, bezpečnostnú obuv a tesný pracovný odev, ale nikdy voľný odev, kravaty, šperky atď.) - riziko zachytenia strojom! - Udržujte ruky od štrbín a prasklín, ktoré sa v dreve nachádzajú - Nikdy nevstupujte do oblasti štiepania. - Nepoužívajte stroj v prípade únavy, nedostatku koncentrácie alebo pod vplyvom liekov, alkoholu alebo drog! - Stroj nepoužívajte v miestach, kde výpary farby, rozpúšťadlá alebo horľavé kvapaliny predstavujú potenciálne nebezpečenstvo (nebezpečenstvo požiaru alebo výbuchu!). - Nefajčite v bezprostrednej blízkosti stroja (nebezpečenstvo požiaru)! - Uistite sa, že je stroj uzemnený. - Používajte iba vhodné predlžovacie káble. - Pred čistením, údržbou alebo opravami stroj vždy odpojte od elektrickej siete a zaistite ho proti nežiaducemu spusteniu. - Používajte iba neporušené nástroje.

Aj pri správnom používaniu zostávajú niektoré riziká. Vplyvom konštrukcie a zhotovenie stroja môžu pri práci so strojom vzniknúť nebezpečné situácie, ktoré sú v tomto návode popísané:

NEBEZPEČENSTVO Nedodržanie tohto pokynu môže viesť k nebezpečnej situácii, ktorá vedie k ťažkému zraneniu alebo smrti.

VAROVANIE Tento pokyn vedie k možnej nebezpečnej situácii, ktorá môže skončiť zranením alebo smrťou, ak pokyn nie je rešpektovaný.

POZOR Pokiaľ tento pokyn nie je rešpektovaný, môže jeho nedodržanie viesť k nebezpečnej situácii, ktorá môže končiť aj zranením.

POKYN Pokiaľ tento pokyn nie je rešpektovaný, môže viesť k nebezpečnej situácii, končiaci až poškodením stroja a vecným škodám.

Aj napriek dodržiavaniu bezpečnostných predpisov zostáva najdôležitejším bezpečnostným predpokladom vaše technické vzdelanie a zdravý rozum pri prevádzke stroja. Bezpečná práca závisí predovšetkým na vás!MONTÁŽ PODSTAVCA (IBA U ZI-HS7TU) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 47 ZI-HS5TN; ZI-HS7TU 27 MONTÁŽ PODSTAVCA (IBA U ZI-HS7TU)

POZOR Kvôli vysokej hmotnosti sú pre montáž štiepačky dreva na podstavec potrebné minimálne dve osoby.

F. Odpojte zariadenie od siete: Uistite sa, že zariadenie nie je pripojené k sieti a je zabezpečené proti náhodnému zapnutiu!

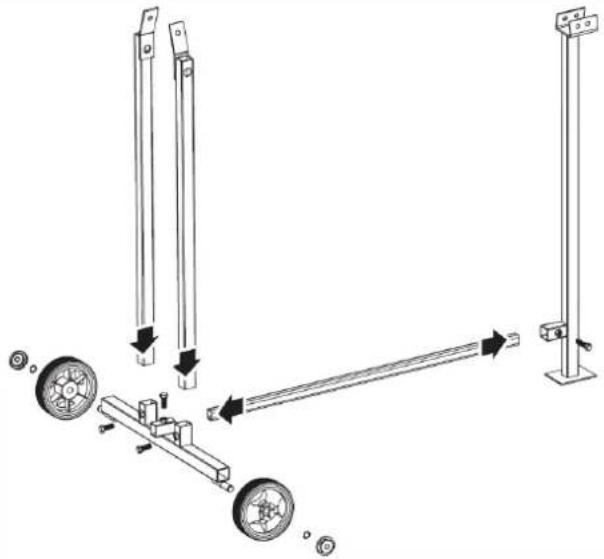

H. Montáž podstavca: Namontujte podstavec (ako je znázornené na obrázku vľavo).

Namontujte korpus stroja (podľa vyobrazenia vľavo) na podstavec. J. Pre dokončenie montáže postupujte podľa nasledujúcich krokov, ako je popísané nižšie!MONTÁŽ ZI-HS5TN & ZI-HS7TU ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 49 ZI-HS5TN; ZI-HS7TU

F. Montáž zdvíhacieho madlá: Pripevnite zdvíhacie madlo na U-držiak pomocou dvoch skrutiek M6x16.

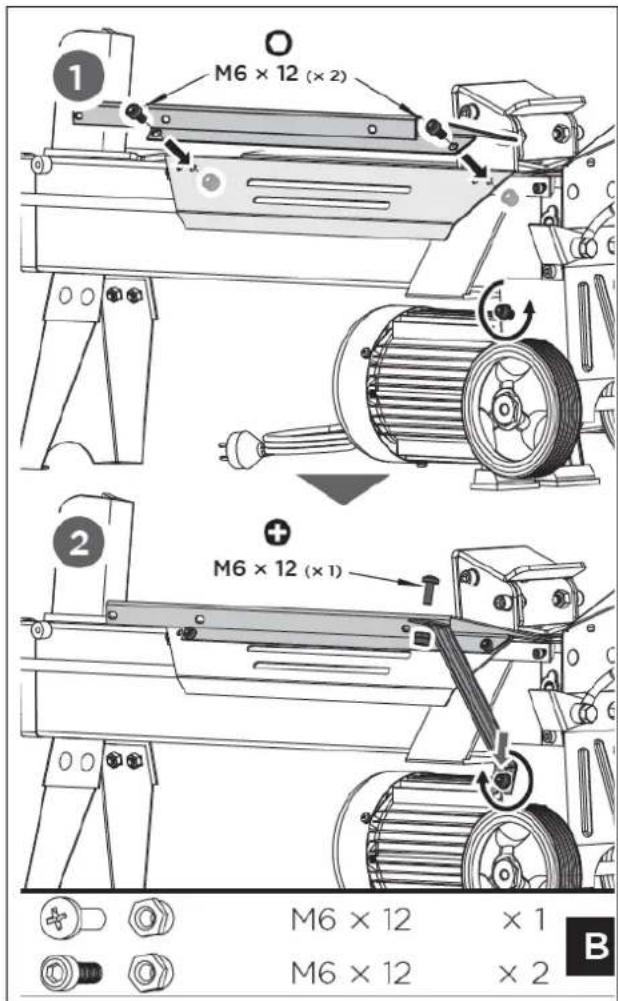

A. Montáž spodného krytu: Nainštalujte dosku spodného krytu na zadnú vodiacu dosku a zaistite ju dvoma skrutkami M6 × 12 a poistnými maticami. B. Povoľte skrutku s vnútorným šesťhranom a veľkú podložku na podpere kolesá, zasuňte otvorený koniec podperné lišty 2 medzi veľkú podložku a podperu kolesa a utiahnite skrutku. Spojte horný koniec vzpery 2 a spodný kryt krížovou skrutkou M6 × 12 a poistnou maticou M6 a utiahnite je.MONTÁŽ ZI-HS5TN & ZI-HS7TU ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 50 ZI-HS5TN; ZI-HS7TU

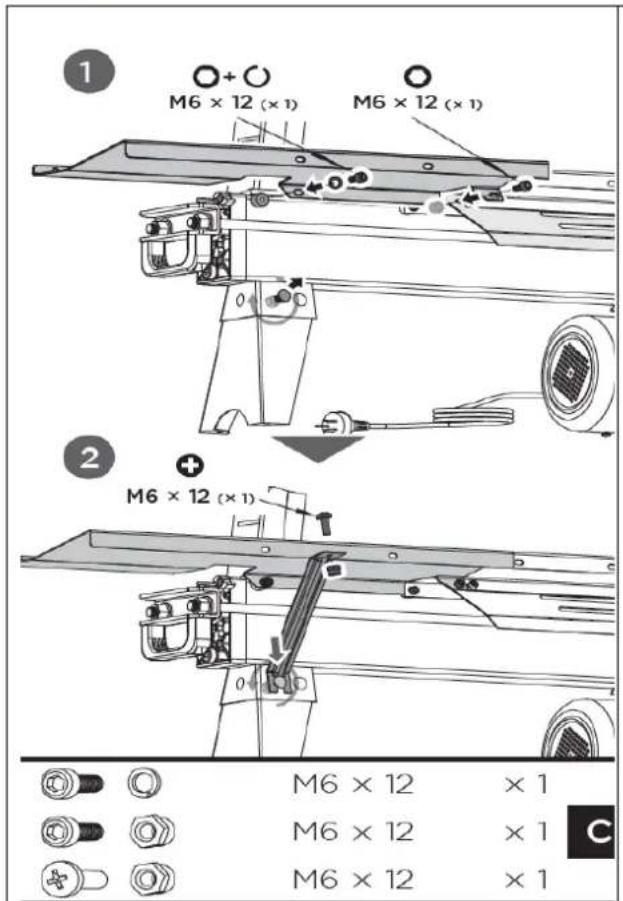

C. Montáž držiaka polien vpravo: Zarovnajte oba montážne otvory držiaku polien na pravej strane s otvormi na zadnej strane štiepačky dreva. Vložte imbusovú skrutku M6 × 12 a pružnú podložku 6 do montážneho otvoru na ľavej strane, ďalší imbus skrutku M6 × 12 a poistnú maticu M6 na pravej strane a obe skrutky utiahnite (1). Potom uvoľnite skrutku s plochou hlavou a maticu na ľavej strane prednej nohy, zasuňte otvorený koniec podperné vzpery 1 na skrutku a maticu utiahnite. Pripojte horný koniec vzpery 1 k držiaku polien 1 pomocou krížovej skrutky M6 × 12 a poistnej matice M6 a potom skrutku utiahnite.

D. Montáž držiaka polien vľavo: Zarovnajte oba montážne otvory držiaku polien na ľavej strane s otvormi na prednej strane štiepačky dreva. Vložte imbusovú skrutku M6 × 12 a pružnú podložku 6 do montážneho otvoru na pravej strane, ďalší imbus skrutku M6 × 12 a poistnú maticu M6 na ľavej strane a obe skrutky utiahnite. Potom uvoľnite skrutku s plochou hlavou a maticu na pravej strane prednej nohy, zasuňte otvorený koniec podperné vzpery 1 na skrutku a maticu utiahnite. Pripojte horný koniec vzpery 1 k držiaku polien 2 pomocou krížovej skrutky M6 × 12 a poistnej matice M6 a potom skrutku utiahnite.MONTÁŽ ZI-HS5TN & ZI-HS7TU ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 51 ZI-HS5TN; ZI-HS7TU

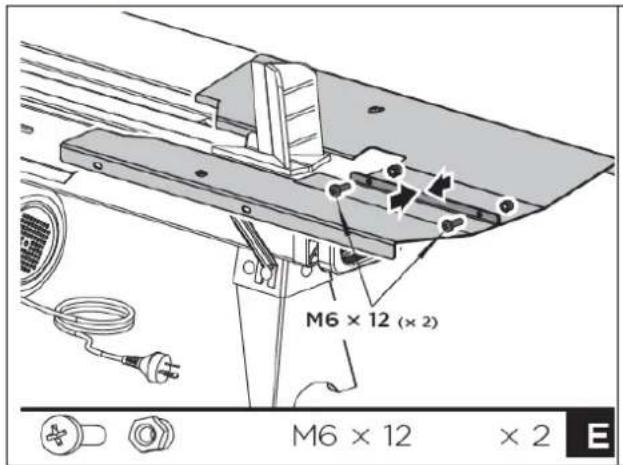

E. Spojenie držiaka polien vľavo a vpravo: Spojte držiak polien 1 a 2 pomocou dvoch skrutiek M6 × 12 a poistných matíc.

F. Montáž krytov vpredu, vľavo a vzadu: Upevnite prednú dosku krytu, ľavú dosku krytu a dve zadné dosky pomocou skrutiek M6 × 12 a matíc na základnú dosku stola a spodný kryt (1).

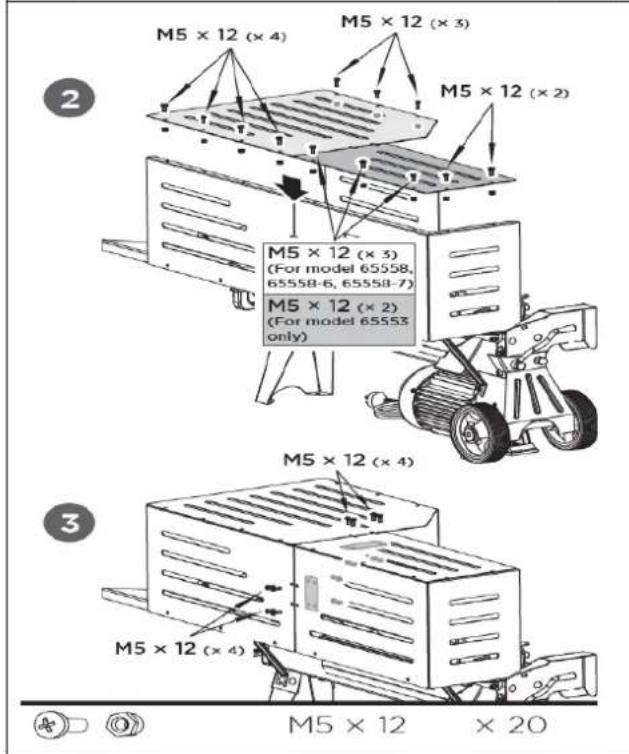

G. Spojenie horného a zadného krytu: Namontujte oba horné kryty na zvislé dosky (2) pomocou skrutiek M5x16 a matíc. H. Spojte horné a zadné dosky krytov pomocou spojovacích dielov, skrutiek M5×12 a matíc (3).TRANSPORT ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 52 ZI-HS5TN; ZI-HS7TU 29 TRANSPORT Pre jednoduchšiu prepravu na krátke vzdialenosti je štiepač dreva vybavený dvoma kolesami a transportnou rukoväťou. POKYN

Pred premiestňovaním štiepačky dreva sa uistite, že je odvzdušňovacia skrutka dotiahnutá!

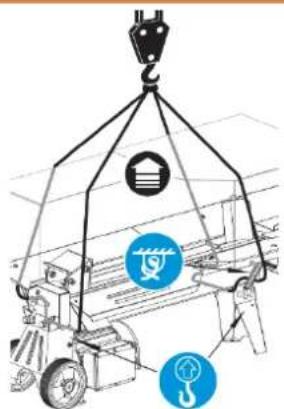

Pri použití žeriavu (napríklad pri nakladaní na nákladné auto) je nutné pripojiť zdvíhacie zariadenie výhradne na určených miestach. Dodržujte platné predpisy týkajúce sa zaistenia nákladu! Nikdy nepripájajte zdvíhacie zariadenie k transportnej rukoväti! Nikdy neprepravujte štiepač dreva v naloženom stave!

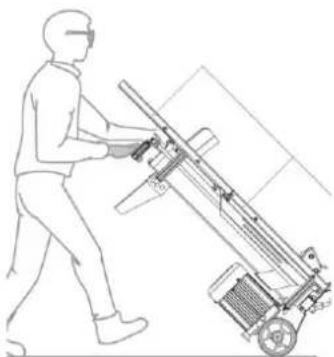

Ak chcete štiepač dreva presúvať na krátke vzdialenosti, uchopte ho za transportné madlo a mierne ho nakloňte. 30 PREVÁDZKA POZOR

Nikdy neupravujte skrutku pre reguláciu maximálneho tlaku! Maximálny štiepací výkon štiepačky dreva bol nastavený z výroby a skrutka pre reguláciu maximálneho tlaku bola utesnená lepidlom, aby sa zabezpečilo, že tlak nepresiahne prednastavené maximum. Nastavenie bolo vykonané kvalifikovaným mechanikom s profesionálnymi nástrojmi. Neoprávnené nastavenie skrutky pre reguláciu maximálneho tlaku môže spôsobiť vážne zranenie a / alebo poškodenie stroja!

30.1.2 Odvzdušnenie hydraulického systému

Nikdy nezabúdajte uvoľniť odvzdušňovaciu skrutku pred uvedením štiepačky do prevádzky! V opačnom prípade bude vzduch v systéme opakovane stláčaný a uvoľňovaný, čo bude mať za následok zničenie tesnenia hydraulického okruhu a štiepačka dreva už nebude použiteľná.

Pre odvzdušnenie hydraulického systému uvoľnite odvzdušňovaciu skrutku otočením o niekoľko otáčok tak, aby vzduch mohol plynule prúdiť dovnútra a von z olejovej nádrže. Pri prevádzke by mal byť prietok vzduchu cez olejovú nádrž rozpoznateľný. DÔLEŽITÉ: Pred každou prepravou stroja odvzdušňovaciu skrutku utiahnite, aby sa zabránilo úniku oleja.

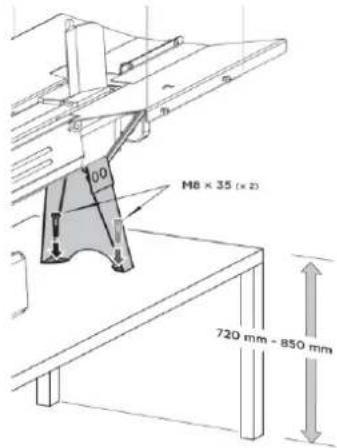

Pred uvedením do prevádzky umiestnite štiepač na 72 - 85 cm vysoký, stabilný a plochý pracovný stôl. Primontujte opornú nohu k stolu dvoma skrutkami (M8x35), ako je znázornené na obrázku vľavo.

Iba keď obe ruky uvoľnia ovládacie prvky, automaticky sa posunovač polena vráti do pôvodnej polohy. UPOZORNENIE

Nikdy nepoužívajte tlak na štiepač po dobu dlhšiu ako 5 sekúnd, pretože sa olej pod tlakom prehrieva, čo môže viesť k zlomeniu čepele alebo poškodeniu stroja.

Uistite sa, že sa poleno pri štiepaniu nepretáča a nešmýka. Dbajte aj na 5 sekundový časový limit pre aplikáciu tlaku. Ak drevený blok nemožno rozdeliť, znamená to, že jeho tvrdosť presahuje kapacitu stroja. V takom prípade otočte blok dreva o 90 ° a pokúste sa rozdeliť blok dreva týmto spôsobom. Ak to nefunguje, blok by mal byť z bezpečnostných dôvodov z operácie štiepania vyradený, aby bol stroj chránený pred preťažením.

Drevené bloky štiepajte vždy len po smere vlákna. Vždy položte drevené bloky na držiaky polien a pracovný stôl a držte ruky ďaleko od prasklín alebo štrbín, ktoré sa v dreve otvoria. Nikdy sa nepokúšajte rozdeliť dva alebo viac kusov dreva naraz. Jeden z nich môže byť katapultovaný, zasiahne vás a spôsobí zranenie.PREVÁDZKA ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 55 ZI-HS5TN; ZI-HS7TU

30.2.1 Uvoľnenie zaseknutého polena

Nepokúšajte sa ručne odstraňovať zaseknuté drevo, ani sami, ani s pomocou ostatných! Mohli by ste pošmyknúť a / alebo sa zaklínit a vážne zraniť.

Pokyn: Nepokúšajte sa uvoľniť zablokovaný kus dreva údery (napr. sekerou a pod). Údery by mohli stroj poškodiť alebo neúmyselne spustiť a spôsobiť nehodu.

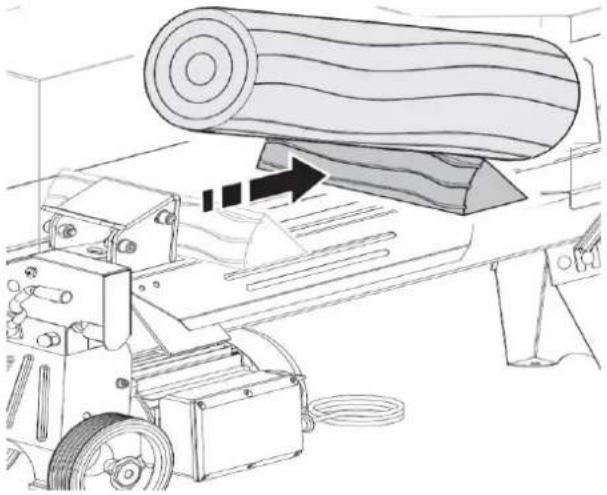

Pre uvoľnenie zaseknutého polená: Najprv uvoľnite oba ovládacie prvky. Potom čo sa posunovač polien vráti späť a úplne sa zastaví vo východiskovej pozícii, vložte drevený klin pod zaseknuté poleno. Spustite štiepačku a tlačte drevený klin pod zaseknuté poleno.

Zopakujte vyššie uvedený proces s ostrejšie skoseným klinom alebo ďalšími kliny podľa potreby, kým poleno úplne neuvoľníte.ÚDRŽBA ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 56 ZI-HS5TN; ZI-HS7TU 31 ÚDRŽBA VÝSTRAHA

Pred vykonávaním úkonov údržby sa uistite, že pohyblivé časti stroja sú v kľude, že stroj je odpojený od siete a zaistený proti nežiaducemu spusteniu! Na tomto stroji môže vykonávať opravy iba vyškolený odborný personál!

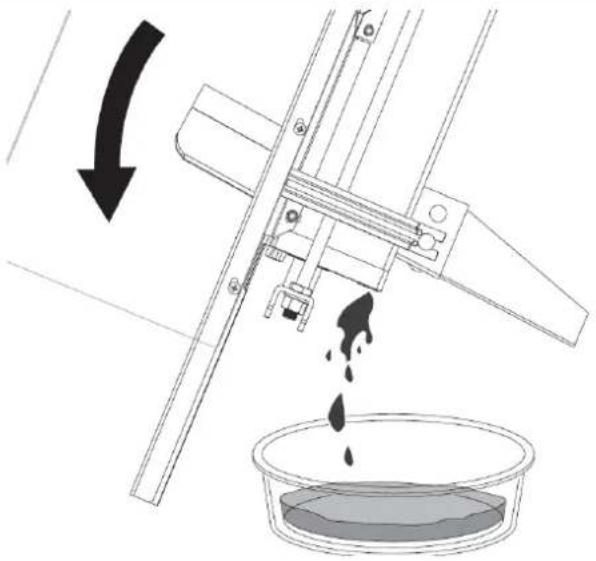

Hydraulický systém štiepačky polien je uzatvorený systém s olejovou nádržou, olejovým čerpadlom a regulačným ventilom. Olej musí byť úplne vymenený každých 150 prevádzkových hodín. Nasledujúce oleje (alebo ekvivalentný produkt) sa odporúčajú pre hydraulický prenosový systém štiepačky: Shell Tellus 22, Mobil DTE 11, Aral Vitam GF 22 alebo BP Energol HLP-HM 22.

KONTROLA HLADINY OLEJA: Ak je hladina oleja príliš nízka, môže dôjsť k poškodeniu olejového čerpadla a preplnenie môže viesť k prehriatiu hydraulického systému. Pravidelne kontrolujte hladinu oleja pomocou mierky!ÚDRŽBA ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 57 ZI-HS5TN; ZI-HS7TU

Použité oleje sú toxické a nesmia sa uvoľňovať do životného prostredia. V prípade potreby sa obráťte na miestne úrady o informácie týkajúce sa správnej likvidácie.

Postupujte podľa nasledujúcich krokov:

9. Uistite sa, že všetky pohyblivé časti stroja

sú zastavené a že je stroj odpojený od prívodu elektriny.

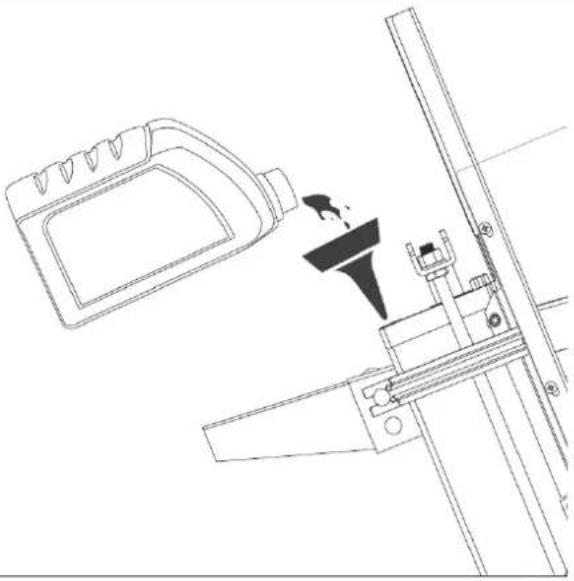

13. Doplňte hydraulický olej na potrebné

množstvo podľa kapacity nádržky, príslušného typu stroja a označenie na samolepkách a v návode.

14. Uistite sa že množstvo natankovaného

oleja je práve medzi 2 ryskami na odmerke.

Štiepačka polien je opatrená zosilneným štiepacím klinom so špeciálne upraveným ostrím. Po dlhej dobe prevádzky, a ak je to nutné, naostrite klin jemným pilníkom, aby ste odstránili otrepy alebo zárezy. 32 LIKVIDÁCIA

Dodržiavajte národné predpisy o likvidácii odpadu. Stroj, komponenty stroja alebo prevádzkové prostriedky nelikvidujte do bežného komunálneho odpadu. Kontaktujte miestne orgány na získanie informácií o správnej likvidácii a dostupných možnostiach likvidácie odpadu. Ak si u vášho obchodníka zakúpite nový alebo podobný stroj, je tento povinný starý stroj od vás bezplatne prevziať na odbornú likvidáciu.

Použité oleje sú toxické a nesmia sa uvoľňovať do životného prostredia. V prípade potreby sa obráťte na miestne úrady o informácie týkajúce sa správnej likvidácie.

Polená nemožno štiepať Poleno je chybne položene. Poleno správne položte. Rozmer alebo tvrdosť dreva prekračuje kapacitu stroja. Poleno skráťte. Štiepací klin je tupý. Klin naostrite. Únik oleja. Nájdite netesnosti a kontaktujte predajcu. Skrutka obmedzujúci max. tlak bola neodborne prestavaná. Hodnota pre nižši maximálny tlak je správna.

Kontaktujte predajcu. Podávač polien sa pohybuje "trhavo", vydáva neobvyklý hluk alebo silne vibruje Nedostatok hydraulického oleja a / alebo príliš vzduchu v systéme. Skontrolujte hladinu oleja a prípadne olej doplňte. Kontaktujte predajcu. Olej uniká z piestu alebo na iných miestach Vzduch v hydraulickom systéme. Povoľte odvzdušňovaciu skrutku o 3 až 4 otočenia, potom skúste uviesť stroj opäť do prevádzky. Odvzdušňovacia skrutka nebola pred transportom riadne dotiahnutá. Odvzdušňovaciu skrutku utiahnite, než budete so strojom manipulovať. Vypúšťacia skrutka (s mierkou) nie je dotiahnutá. Vypúšťaciu skrutku dotiahnite. Zostava hydraulického ovládacieho ventilu a / alebo opotrebované tesnenie.

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 150 ZI-HS5TN; ZI-HS7TU (SK) Použitím originálnych dielov od spoločnosti ZIPPER používate diely, ktoré spolu dokonale se-dia a ich montáž je časovo menej náročná. Originálne náhradné diely sú zárukou dlhšej životnosti stroja.
