Downdraft - Kuchynský digestor Airforce - Bezplatný návod na obsluhu

Značka	Airforce
Model	Downdraft
Typ produktu	Odsávač pár / digestor zabudovaný do pracovnej dosky
Verzia použitia	Odsávacia verzia (vonkajšie odvetrávanie) alebo filtračná verzia (recirkulácia s uhlíkovým filtrom)
Rozmery (L x P x H)	Približne 750-900 mm x 500 mm x 200 mm (podľa konfigurácie skrinky)
Čistá hmotnosť	Približne 15 kg
Elektrické napájanie	220-240 V ~ 50/60 Hz
Sací výkon	3 rýchlosti + 2 úrovne Boost (Boost 1: 30 min, Boost 2: 7 min)
Osvetlenie	Integrované LED, premenlivá intenzita dlhým stlačením tlačidla T1
Ovládanie	Dotykový ovládací panel s ovládacou obrazovkou A (otváranie/zatváranie panela) a obrazovkou B (rýchlosť, osvetlenie, indikátory)
Filtre	Umývateľný kovový tukový filter (mesačne); umývateľný aktívny uhlíkový filter (každé 2 mesiace, výmena každé 3 roky)
Indikátor nasýtenia filtrov	Blikajúce kontrolky L1: súčasne pre tukový filter, striedavo pre uhlíkový filter
Bezpečnosť	Bezpečnostné spínače, ktoré zabraňujú prevádzke, ak je predný panel odpojený; automatické vypnutie pri prehriatí (cez istič)
Inštalácia	Minimálna vzdialenosť 400 mm medzi varnou doskou a súčasťami nad ňou; elektronická skrinka najmenej 65 cm od varnej dosky
Údržba a čistenie	Mesačné čistenie vonkajšej časti vlhkou handričkou a neutrálnym čistiacim prostriedkom; nepoužívať alkohol ani abrazívne prostriedky
Náhradné diely	Diely označené (*) sú voliteľné; výmenu LED žiaroviek vykonáva iba autorizovaný servis
Opraviteľnosť	Oprava autorizovaným servisným strediskom; nerezať kábel motora (strata záruky)
Environmentálne informácie	Recyklácia na konci životnosti: nevyhadzovať s domovým odpadom (OEEZ)

Často kladené otázky - Downdraft Airforce

Ako čistiť tukové filtre?

Tukové filtre sa musia čistiť raz za mesiac (alebo keď bliká indikátor nasýtenia). Použite horúcu vodu a neagresívny čistiaci prostriedok, ručne alebo v umývačke riadu pri nízkej teplote. Po umytí ich dôkladne osušte pred opätovným vložením.

Ako vymeniť LED žiarovky?

LED žiarovky smie vymieňať iba autorizované servisné stredisko. Kontaktujte zákaznícky servis pre náhradné diely. Nepokúšajte sa vymeniť LED sami.

Ako resetovať indikátor nasýtenia filtrov?

Podržte tlačidlo T3 stlačené po zapnutí digestora. Kontrolky L1 blikajú a potom zhasnú, zvukový signál potvrdí reset. Pre tukové filtre blikajú kontrolky súčasne; pre uhlíkové filtre blikajú striedavo.

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Odporúča sa dodržať minimálnu vzdialenosť 400 mm medzi varnou doskou a súčasťami umiestnenými nad digestorom, aby bolo možné otvárať a zatvárať sací panel.

Môžem používať digestor bez uhlíkového filtra?

Áno, ak používate digestor v odsávacej verzii (vonkajšie odvetrávanie), musíte uhlíkový filter odstrániť. Vo filtračnej verzii (recirkulácia) je uhlíkový filter potrebný a musí byť nainštalovaný.

Ako otvoriť sací panel?

Stlačte tlačidlo P1 na ovládacom paneli A. Ak je panel zatvorený, toto tlačidlo zapne digestor a zdvihne panel. Na zatvorenie znova stlačte P1, čím sa digestor vypne a panel sa spustí.

Čo znamená blikanie kontroliek L1?

Ak všetky tri kontrolky L1 blikajú súčasne, znamená to, že tukový filter je potrebné vyčistiť. Ak blikajú striedavo (jedna po druhej), znamená to, že uhlíkový filter je potrebné vyčistiť alebo vymeniť.

Aká je dĺžka trvania funkcie Boost?

Funkcia Boost má dve úrovne: Boost 1 (intenzívna rýchlosť) trvá 30 minút, potom sa digestor vráti na predchádzajúcu rýchlosť. Boost 2 trvá 7 minút. Opätovným stlačením tlačidla T4 sa vrátite na predchádzajúcu rýchlosť.

Môžem nainštalovať digestor sám?

Elektrickú inštaláciu musí vykonať kvalifikovaný odborník. Mechanickú montáž môže vykonať skúsený domáci majster, ale odporúča sa obrátiť na inštalatéra, aby sa zaistila bezpečnosť a súlad.

Ako čistiť umývateľné uhlíkové filtre?

Uhlíkové filtre umývajte každé dva mesiace horúcou vodou s jemným čistiacim prostriedkom, alebo v umývačke riadu pri 65 °C (cyklus bez riadu). Sušte ich v rúre pri 100 °C po dobu 10 minút. Vložku vymieňajte každé 3 roky alebo ak je poškodená.

NÁVOD NA OBSLUHU Downdraft Airforce

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat' akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pary môže mat' odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

• Je dôležité uchovať si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrátte sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú štandardne dodávané a je potrebné ich zakúpít samostatne.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.

• Zariadenie môže byť používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokial' sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú s ňou sp nebezpečenstvo.

• Deti musia byt' kontrolované, aby sa nehrali so zariadením.

• Čistenie a údržbu nesmú vykonávať deti bez dozoru.
• Miestnost musí mat dostatočné

vetranie, keď kuchynský odsávač pár sa používa súčasne s inými zariadeniami spal’ujúce plyn alebo iných palív.

• Odsávač pár sa musí pravidelne čistit' ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.
• Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.
• Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byt dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spal’ujúcimi plyn alebo iné palivá.

POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit úraz elektrickým prúdom.

- Nepoužívajte alebo nechajte odsávač

pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

⚠ POZOR! Nepoužívajte s programovacím zariadením, časovačom, samostatným dial'kovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Pripojenie odsávača pary k elektrickej siete musí byť vykonané kvalifikovaným a špecializovaným technikom.

Siet'ové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial' je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v l'ahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokial' odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v l'ahko dosiahnutel'nom priestore aj po prevedení montáže, je nutné použit' dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE! Skôr než opät napojíte obvod digestora na sietové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sietový kábel bol správne namontovaný.

Montáž

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

Poznámka: Inštalácia musí byť vykonaná tak, aby bola vždy zaistená dostupnosť odsávača pár a elektronických súčiastok pre prípadné zásahy technickej asistencie. Poznámka: Kábel, ktorý pripája externý motor k odsávaču, má dĺžku 3 m. Upozornenie! Spájací kábel medzi digestorom a motorom nerežte, aby ste nestratili záručné právo.

Počas manipulácie s odsávačom pár, neklad'te ruky do akčného rozsahu vyt'ahovacieho odsávacieho panelu (vozík). Odsávač pár je vybavený bezpečnostnými spínačmi, ktoré zabraňujú prevádzku po dobratí predného panela filtrov..

S úmyslom neustále zlepšovať naše výrobky, vyhradzujeme si právo vykonávať ich technických, funkčných alebo estetických charakteristikách všetky zmeny vyplývajúce z ich evolúcie. V prípade verzie s externým motorom, pre normálnu prevádzku odsávača pár je nutné použit’ odsávaciu jednotku (externý motor) od rovnakého výrobcu.

Pri inštalácii výrobku odporúeame udrža minimálnu vzdialenos 400 mm medzi pracovnou plochou a prípadnými komponentmi umiestnenými nad odsávaèom pary.

Toto je, aby sa nenaskytli prekážky poèas pohybu smerom nahor (otváranie) a smerom nadol (zatváranie) panela odsávania a pre u ^3 / _4 ahèenie prístupu k príkazom odsávaèa pary umiestnených na panely.

UPOZORNENIE: Umiestni kovovú krabicu obsahujúcu elektronické komponenty do vzdialenosti najmenej 65 cm od plynovej varnej dosky alebo 65 cm od miesta odsávania odsávaèa pary.

ODPORÚÈANIA: Odporúeame inštalova kovovú krabicu obsahujúcu elektronické komponenty aspoò 10 cm od podlahy a v dostatoěnej vzdialenosti od všetkých tepelných zdrojov (napr. strana rúry alebo varnej dosky).

PLYNOVÁ VARNÁ DOSKA:

Žiadna z plynových varných dosiek nesmie presiahnuť nasledujúce hodnoty: Maximálny celkový výkon ako na obr.3 a max. 5 jednotlivých horákov. ● 75 cm plynová varná doska nesmie presiahnuť nasledujúce hodnoty: Maximálny celkový výkon 11,9 kW; maximálny celkový výkon zadných varných dosiek: 4,7 kW; maximálny výkon woku 4,2 kW. ● 90 cm plynová varná doska nesmie presiahnuť nasledujúce hodnoty: Maximálny celkový výkon 13,7 kW; maximálny celkový výkon zadných varných dosiek: 4,7 kW; maximálny výkon woku 6 KW.

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC - UK SI 2013 No.3113 o likvidácii elektrického a elektronického zariadenia (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat’ ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit’ sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost': EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.
  (CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s ciel'om znížit dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost', ked' začnete s varením a nechajte ho bežat' nieko'ko minút po ukončení varenia. Zvýšte rýchlost' len v prípade vel'kého množstva dymu a pary a použite podpornú rýchlost' (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použit's odsávaním mimo miestnost', alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpít.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byt' vybraté.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Poznámka: Vzduch recyklačný cez uhlíkový filter je vrátený do kuchyne potrubím, ktoré odvádza vzduch na jednej strane skrine.

Modely bez odsávacieho motora slúžia iba v odsávacej verzii. A musia byť napojené na odsávaciu odvodovú jednotku ( nie je dodaná).

Návody na zapojenie sú dodané s obvodovou jednotou odsávania.

Montáž

Skôr ako sa pristúpi k inštalácii, overit', všetky komponenty aby neboli poškodené, v opačnom prípade obrátit' sa na predajcu a nepokračovat' s inštaláciou. Okrem toho, pozorne si prečítat' pokyny, ktoré sú nasledovne uvedené.

• Použite hadicu pre evakuáciu vzduchu, ktorá má maximálnu dížku nepresahujúcu 5 metrov.
• Obmedzte počet ohybov v potrubí, pretože každý ohyb znižuje odsávaciu účinnosť zodpovedajúcu 1 metra. (Napr.: ak vykonáte 2 ohyby o 90°, dĺžka potrubia by nemala presiahnut' 3 metre).
• Vyhnite sa drastických zmien smeru.

• Použitie potrubie o priemere 150 mm konštanty po celej dĺžke.

• Použite potrubie certifikovaného materiálu.

• Za nedodržanie vyššie uvedených pokynov dodávatel' nebude zodpovedat' za problémy výkonu alebo hluk a bude poskytnutá žiadna záruka.
• Pred vykonaním otvoru skontrolujte, že vo vnútornej časti skrine, v oblasti uloženia odsávača pár, nie je prítomná štruktúra skrine alebo iné detaily, ktoré by mohli spôsobit' problémy pre správnou inštaláciu. Skontrolujte, či sú rozmery odsávača pár a varnej plochy kompatibilné so skriňou a także inštalácia je uskutočnitelná.
• Pred vložením skrutiek do skrine uistite sa, že je výrobok dokonale kolmo k pracovnej ploche.

Montáž panelu

(Iba pre modely, kde sa panel nedodáva v odsávači)

UPOZORNENIE!

montáž vykonávajú výhradne iba kvalifikovaní montážni pracovníci. PRE MONTÁŽNEHO PRACOVNÍKA: zodpovednosť za montáž odsávača, vrátane overenia súladu upevňovacej súpravy, ktorá môže byť zahrnutá v produkte, zostáva výlučne na t’archu montážneho pracovníka.

Nasleduje, ako príklad, niekoľko užitočných informácií pre montážneho pracovníka:

- použite ohňovzdorný typ PANELU (v súlade s čl. 30 normy IEC/EN 60335-2-31), vhodný pre prevádzkové podmienky teploty (aspoň 80 °C) a vlhkosti (aspoň 93 %) dosiahnuté pri aplikácii;

- celková hmotnosť použitého PANELU nepresahujúca 1,5 kg;

– PANEL pripevnite k odsávaču prostredníctvom pripevňovacích bodov. Pozrite si ilustrácie venované montáži panelu, ktorý sa nedodáva v odsávači.

- na pripevnenie PANELU použite vhodné mechanické komponenty (neobsiahnuté v montážnej súprave). Spoločnost Airforce odmieta akúkolvek zodpovednosť za poškodenie osôb alebo vecí spôsobené nesprávnou montážou sadrokartónu a/alebo produktu.

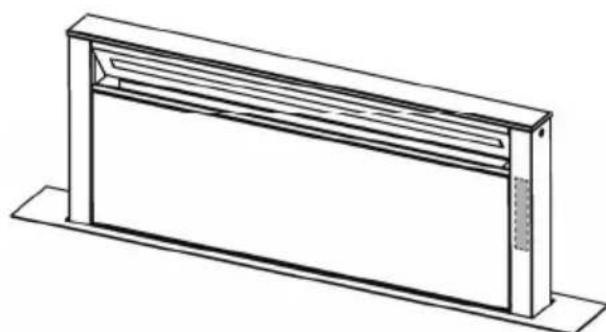

Činnost'

Displej ovládaní A

P2. Tlačidlo zapnutia / vypnutia žiarovky

P1. Tlačidlo otvorenia / zatvorenia odsávacieho panelu Ak je panel ZATVORENY, stlačením tlačidla P1 sa odsávač zapne a odsávací panel sa zdvihne.

Tento úkon umožní aj prístup na displej ovládaní B, ktorý riadi motor a osvetlenie.

Ak je panel OTVORENÝ, stlačením tlačidla P1 sa odsávač vypne, čím sa zatvorí odsávací panel. Tento úkon okamžite zastaví všetky aktívne funkcie motora a osvetlenia.

Poznámka: So zatvoreným panelom alebo panelom v pohybe zostane displej ovládaní B deaktivovaný. Ked' panel bude úplne otvorený, bude možné používať displej B.

P2. Tlačidlo zapnutia / vypnutia žiarovky

Ak je panel OTVORENY, budú sa môčť riadit’ len zapnutie a vypnutie svetiel odsávača.

Poznámka: Tlačidlo svetla P2 neriadi stmievanie svetiel a neriadi vypnutie odsávača.

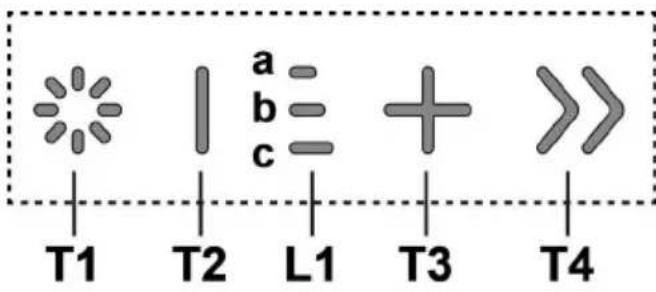

Displej ovládaní B

T1. Tlačidlo zapnutia / vypnutia žiarovky
T2. Tlačidlo pre zníženie rýchlosti odsávania / vypnutie motora
L1. Led signalizácie aktívnej rýchlosti
T3. Tlačidlo pre zapal'ovanie motora / zvýšenie rýchlosti odsávania
T4 . Funkčné tlačidlo "BOOST" - intenzívna rýchlost' -

T1: Tlačidlo zapnutia / vypnutia žiarovky

pre zapnutie a vypnutie svetla.

Predlženým stlačením tlačidla T1 môžete zvýšit' / znížit' intenzitu svetla.

L1: Indikátor LED aktivnej rýchlosti

centrálné LED sa rozsvietia podľa aktívnej / použitej rýchlosti odsávania:

1. rýchlost' zapne sa LED a
2. rýchlost' zapnú sa LED a+b
3. rýchlost' zapnú sa LED a+b+c

T3: Tlačidlo zvýšenia rýchlosti

stlačte pre zapnutie digestora stlačením zvýšite sací výkon.

T4: Funkčné tlačidlo "BOOST" - intenzívna rýchlost' -

stlačením tlačidla T4 aktivujte intenzívnu saciu rýchlost "BOOST 1" s časovým spínaním 30 minút toto predížené načasovanie bolo koncipované tak, aby zaručilo užitočný čas na varenie s vysokým obsahom dymu

Poznámka: po 30 minútach sa digestor vráti na predtým nastavenú saciu rýchlost' ***

ked' motor beží na „BOOST 1“, opätovným stlačením tlačidla T4 aktivujete intenzívnu saciu rýchlost „BOOST 2“, nastavenú na 7 minút

Poznámka : po 7 minútach sa odsávač vráti na predtým nastavenú saciu rýchlost' ***

Poznámka : d'alším stlačením T4, počas 7 minút, sa vrátite k predtým nastavenej sacej rýchlosti ***

ak sú funkcie "BOOST1" a "BOOST2" aktívne, stlačením:

....T2 sa vrátite k predtým nastavenej sacej rýchlosti *** ....T3 sa vrátite k 3. sacej rýchlosti

*** predchádzajúca sacia rýchlost' zostane viditeľná cez signalizačné LED L1

ak je nastavená intenzívna rýchlost priamo vypnutým odsávačom, po ukončení časovania sa motor vypne.

Počas používania funkcií „BOOST“ symbol T4 bliká („BOOST 1“:biele svetlo - „BOOST 2“:modré svetlo)

V pravidelných intervaloch odsávač indikuje potrebu vykonať údržbu filtra.

LED L1 (a-b-c) zapnutá blikajúcim svetlom (všetky svetelné kontrolky blikajú spolu):vykonajte údržbu tukového filtra.

LED L1 (a-b-c) zapnutá striedavým svetlom (svetelné kontrolky sa zapnú postupne): vykonajte údržbu filtra s aktívnym uhlím

Poznámka: Signál sýtosti filtrov je viditel' ný počas prvých 10 sekúnd po zapnutí odsávača, v priebehu tejto doby sa indikátory sýtosti musia resetovať.

Reset indikátorov nasýtenia filtrov:

Predížené stlačenie tlačidla T3

LED L1 (a-b-c) sa zapne a vypne (podl'a typu filtra, pre ktorý sa vykonáva vynulovanie, svetelné kontrolky blikajú spolu alebo sa zapnú postupne); vydá sa zvukový signál na potvrdenie správného vykonania vynulovania.

Aktivácia indikátora saturácie filtrov

Poznámka: táto operácia sa musí vykonať s vypnutým odsávačom.

- Tukové filtre

Tento ukazovatel' je bežne aktivovaný

1. predížené stlačenie tlačidiel T3 a T2

Tento indikátor je bežne vypnutý 2. predížené stlačenie tlačidiel T3 a T2

ak je ukazovatel' aktívny, rozsvieti sa tlačidlo T3 pre jeho deaktiváciu stlačte tlačidlo T2 ak ukazovatel' nie je aktívny, rozsvieti sa tlačidlo T2 pre jeho aktiváciu stlačte tlačidlo T3

Poznámka: 3. predížené stlačenie tlačidiel T3 a T2 vystúpite z menu nastavení.

Údržba

Čistenie

Pri čistení je treba použit VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac (alebo ked' upozorňovací systém nasýtel'nosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacími prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom.

Umývaním v umývačke, protitukový filter sa môže odfarbit', ale jeho filtračná cherakteristika sa tým vôbec nezmení.

Montáž a demontáž tukových filtrov a uhlíkových filtrov sa vykonáva pomocou vysúvacieho vozíka odsávača pár v otvorenej polohe.

Potom vyberte čelný panel tak, že súčasne t'aháte na hornej časti každej strany. Panel sa otáča dopredu, čím uvolňuje prístup k tukovými filtrom.

Obr. 18-21

Uholný filter (iba pre filtračnú verziu)

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Aktívno uhlíkový filter umývatel'ný

Uhlíkový filter môže byť umývaný každé dva mesiace (alebo keď systém indikácie nasytenia filtrov - ak je súčasťou daného modelu – na to upozorní) v teplej vode a vhodných čistiacich prostriedkoch alebo v umývačke riadu pri 65°C (v prípade umývania v umývačke riadu vykonajte kompletný cyklus umývania bez vloženia riadu).

Odstráňte nadmernú vodu bez poškodenia filtra, a potom ho vložte na 10 minút do pece pri teplote 100°C kvôli jeho definitívnemu vysušeniu.

Každé 3 roky alebo v prípade poškodenia vymeňte filtračnú látku.

Po vybratí tukových filtrov, môžete vložit' uhlíkové filtre (nie je súčasťou dodávky).

Výmena žiaroviek

Odsávač pary je vybavený systémom osvetlenia založenom na technoloógii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dhlhšie ako tradičné žiarovky a umožňujú ušetrit' 90% elektrickej energie.

Pre výmenu lámp kontaktujte autorizované servisné stredisko náhradných dielov.
