Zīmols	Airforce
Modelis	Downdraft
Produkta veids	Darba virsmā integrēta nosūcēja / filtrējoša tvaika nosūcēja
Lietošanas versija	Sūkšanas versija (ārējā izvade) vai filtrēšanas versija (recirkulācija ar oglekļa filtru)
Izmēri (G x D x A)	Aptuveni 750-900 mm x 500 mm x 200 mm (atkarībā no mēbeļu konfigurācijas)
Neto svars	Aptuveni 15 kg
Barošana ar elektrību	220-240 V ~ 50/60 Hz
Sūkšanas jauda	3 ātrumi + 2 Boost līmeņi (Boost 1: 30 min, Boost 2: 7 min)
Apgaismojums	Iebūvēta LED, mainot intensitāti, ilgstoši nospiežot T1 taustiņu
Vadība	Skārienvadības panelis ar A vadības ekrānu (paneļa atvēršana/aizvēršana) un B ekrānu (ātrums, apgaismojums, indikatori)
Filtri	Mazgājams metāla tauku filtrs (ik mēnesi); mazgājams aktīvās ogles filtrs (ik pēc 2 mēnešiem, nomaiņa ik pēc 3 gadiem)
Filtru piesātinājuma indikators	Mirgojoši L1 indikatori: kopā tauku filtram, pārmaiņus oglekļa filtram
Drošība	Drošības slēdži, kas bloķē darbību, ja priekšējais panelis ir atvienots; automātiska izslēgšanās pārkaršanas gadījumā (caur slēdzi)
Uzstādīšana	Minimālais attālums 400 mm starp gatavošanas virsmu un augšējiem komponentiem; elektronikas kaste vismaz 65 cm no gatavošanas virsmas
Apkope un tīrīšana	Ārpuses ikmēneša tīrīšana ar mitru drānu un neitrālu mazgāšanas līdzekli; nelietot spirtu vai abrazīvus līdzekļus
Rezerves daļas	Ar (*) apzīmētas daļas pēc izvēles; LED lampas drīkst nomainīt tikai pilnvarots serviss
Remontējamība	Remonts pilnvarotā servisa centrā; negriezt motora savienojuma kabeli (zaudē garantiju)
Vides informācija	Pārstrāde kalpošanas laika beigās: neizmest kopā ar sadzīves atkritumiem (EEE)

Bieži uzdotie jautājumi - Downdraft Airforce

Kā tīrīt tauku filtrus?

Tauku filtri jātīra reizi mēnesī (vai kad piesātinājuma indikators mirgo). Izmantojiet karstu ūdeni un neagresīvu mazgāšanas līdzekli, ar rokām vai trauku mazgājamā mašīnā zemā temperatūrā. Pēc mazgāšanas rūpīgi nosusiniet pirms ievietošanas atpakaļ.

Kā nomainīt LED lampas?

LED lampas drīkst nomainīt tikai pilnvarots servisa centrs. Sazinieties ar klientu apkalpošanas dienestu, lai iegūtu rezerves daļas. Nemēģiniet nomainīt LED pats.

Kā atiestatīt filtru piesātinājuma indikatoru?

Pēc tvaika nosūcēja ieslēgšanas turiet nospiestu T3 taustiņu. L1 indikatori mirgo un pēc tam nodziest, skaņas signāls apstiprina atiestatīšanu. Tauku filtriem indikatori mirgo kopā; oglekļa filtriem tie mirgo pārmaiņus.

Kāds ir minimālais attālums starp tvaika nosūcēju un gatavošanas virsmu?

Ieteicams saglabāt vismaz 400 mm attālumu starp gatavošanas virsmu un tvaika nosūcēja augšējiem komponentiem, lai nodrošinātu sūkšanas paneļa atvēršanu un aizvēršanu.

Vai es varu izmantot tvaika nosūcēju bez oglekļa filtra?

Jā, ja izmantojat tvaika nosūcēju sūkšanas versijā (ārējā izvade), oglekļa filtrs ir jānoņem. Filtrēšanas versijā (recirkulācija) oglekļa filtrs ir nepieciešams un jāuzstāda.

Kā atvērt sūkšanas paneli?

Nospiediet A vadības paneļa taustiņu P1. Ja panelis ir aizvērts, šis taustiņš ieslēdz tvaika nosūcēju un paceļ paneli. Lai aizvērtu, vēlreiz nospiediet P1, kas izslēdz tvaika nosūcēju un nolaiž paneli.

Ko nozīmē L1 indikatoru mirgošana?

Ja visi trīs L1 indikatori mirgo kopā, tas norāda, ka tauku filtrs ir jātīra. Ja tie mirgo pārmaiņus (viens pēc otra), tas norāda, ka oglekļa filtrs ir jātīra vai jānomaina.

Cik ilgi darbojas Boost funkcija?

Boost funkcijai ir divi līmeņi: Boost 1 (intensīvs ātrums) ilgst 30 minūtes, pēc tam tvaika nosūcējs atgriežas pie iepriekšējā ātruma. Boost 2 ilgst 7 minūtes. Vēlreiz nospiežot T4 taustiņu, jūs atgriežaties pie iepriekšējā ātruma.

Vai es pats varu uzstādīt tvaika nosūcēju?

Elektroinstalāciju jāveic kvalificētam speciālistam. Mehānisko montāžu var veikt pieredzējis mājamatnieks, bet ieteicams piesaistīt uzstādītāju, lai nodrošinātu drošību un atbilstību.

Kā tīrīt mazgājamos oglekļa filtrus?

Mazgājiet oglekļa filtrus ik pēc diviem mēnešiem karstā ūdenī ar maigu mazgāšanas līdzekli vai trauku mazgājamā mašīnā 65°C (cikls bez traukiem). Žāvējiet cepeškrāsnī 100°C 10 minūtes. Nomainiet spilventiņu ik pēc 3 gadiem vai ja tas ir bojāts.

LIETOŠANAS INSTRUKCIJA Downdraft Airforce

LV lerīkošanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

LV - lerīkošanas un izmantošanas instrukcija

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus un ir domāts tikai izmantošanai mājās apstāklos.

Gaisa nosūcējam var būt estētieskie defekti, nekā tas ir uzrādīts šīs gramatiņas attēlos, bet jebkurā gadījumā, lietošanas, tehniskās apkopes un instalācijas instrukcijas paliek tādas pašas.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārbraukšanas gadījumā, pārliecināties, ka paliek kopā ar produktu.
• Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par installēšanu, lietošanu un drošību.
• Neveikt elektriskas vai mehāniskas izmaiņas uz produkta vai izlādes caurulēm.
• Pirms sākt ierīces instalāciju, pārbaudīt, ka neviena sastāvdaļa nav bojāta. Pretējā gadījumā, sazināties ar pārdevēju un neveikt instalāciju.

Piezīme: Elementi, kas apzīmēti ar simbolu "(*)", ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet, kurus var iegādāties.

Drošības brīdinājumi

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības, atslēgt gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi.
• Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorālajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot un, lai būtu saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām

gāzes sadedzināšanas iekārtām vai citu kurināmo.

• Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), jebkurā gadījumā, ievērojot to, kas ir skaidri uzrādīts tehniskās apkopes instrukcijās.
• Gaisa nosūcēja tīrīšanas un filtru nomainīšanas un tīrīšanas normu neievērošana izraisa ugunsgrēku riskus.
• Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega.
• Spuldzes nomainai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomainas sadalā.

Atklātās uguns izmatošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tā jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas. UZMANĪBU! Pieejamajās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāpieņem, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.

⚠ UZMANĪBU! Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaṇā ar šiem norādījumiem, var izraisīt elektriskā apdraudējuma risku.

• Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem.
• Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

⚠ UZMANĪBU! Nelietojiet kopā ar atsevišku programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēzas automātiski.

Elektriskā pieslēgšana

Gaisa nosūcēja pievienošanu pie elektrības tīkla drīkst veikt kvalificēts un specializēts personāls.

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiketes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc installēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc installēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

⚠ UZMANĪBU! pirms pieslēgt gaisa nosūcējau pie tīkla barošanas un pirms pārbaudīt tā pareizu darbošanos, vienmēr pārbaudīt ka tīkla kabelis ir ierīkots pareizi.

lerīkošana

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Piezīme: instalācija ir jāveic tādā veidā, lai tā vienmēr nodrošinātu piekļuvi pie gaisa nosūcēja un elektroniskām sastāvdaļām, lai veiktu nepieciešamās tehniskās apkopes darbības.Piezīme. Kabeļa, kas savieno attālo motoru ar tvaika nosūcēju, garums ir 3 metri.

Uzmanību! Nenoņemiet savienojuma kabeli starp pārsegu un dzinēju, lai nezaudētu garantiju.

Gaisa nosūcēja pārvietošanas laikā, nedrīkst novietot rokas izvelkamā iesūkšanas paneļa darbības rādiusā.

Gaisa nosūcējs ir aprīkots ar drošības slēdžiem, kas atslēdz darbošanos, kad tiek nonemts filtru priekšējais panelis.

Pastāvīgi mēginot uzlabot mūsu produktus, mēs paturam tiesības veikt to tehnisko, funkcionālo vai estētisko īpašību visa veida izmaiņas, kas izriet no to evolūcijas. Versijai ar ārējo dzinēju, gaisa nosūcēja normālai darbībai, ir nepieciešams izmantot tā paša ražotāja iesūkšanas grupu (ārējais dzinējs).

Instalējot ierīci, tiek ieteikts uzturēt minimālu 400mm attālumu starp darba virsmu un iespējamajām sastāvdaļām, kas ir novietotas virs gaisa nosūcēja.

Tas tiek veikts, lai padarītu iesūkšanas paneļa gaitu uz augšu (atvēršana) un uz leju (aizvēršanu) bez šķērsļiem, un lai atvieglotu pieeju pie gaisa nosūcēja komandām, kas atrodas uz paneļa.

BRĪDINĀJUMS: Novietot metāla kārbu, kas satur elektroniskās sastāvdaļas, attālumā, kas nav mazāks par 65 cm no gāzes plīts virsmas vai ari, jebkurā gadījumā, 65 cm. no gaisa iesūcēja iesūkšanas punkta.

IETEIKUMS: lesakām Jums ierīkot metāla kārbu, kas satur elektroniskās sastāvdalas, vismaz 10 cm no grīdas un pietiekamā attālumā no visiem karstuma avotiem (piem.: plīts vai plīts virsmas malas).

GÃZES PLÍTS:

Visas gāzes plītis nedrīkst pārsniegt šādas vērtības: kopējā maksimālā jauda, kā norādīts 3. attt. un maks. 5 atseviškiem degliem. ● 75 cm gāzes plīts nedrīkst pārsniegt šādas vērtības: Kopējā maksimālā jauda 11,9 KW; aizmugurējo plīts deglu maksimālā jauda: 4,7 KW; maksimālā vokpannas jauda 4,2 KW. ● 90 cm gāzes plīts nedrīkst pārsniegt šādas vērtības: kopējā maksimālā jauda 13,7 KW; aizmugurējo plīts deglu maksimālā jauda: 4,7 KW; maksimālā vokpannas jauda 6 KW.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC - UK SI 2013 No.3113, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols ■ uz produkta vai uz pievienotās dokumetācijas nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildus informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur produkts tika iegadāts.

lerīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

• Drošiba: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  • Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.
  Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. leslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet vēdināšanas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

lesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir piefiksēts pie atloksavienojuma.

⚠ UZMANĪBU!

Evakuācijas caurule nav dota līdzi un tā ir jāiegādājas.

Izvadišanas curule diametram ir jābūt vienlīdzīgam ar savienošanas gredzena diametru.

⚠ UZMANĪBU!

Ja gaisa nosūcējam ir oglu filtri, tiem ir jābūt nonemtiem.

Filtrējošā versija

lesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildus filtrēšanas sistēmu uz aktīvo oglu pamata.

Piezīme: Caur ogles filtriem savāktais gaiss tiek nosūtīts uz virtuvi caur cauruli, kas pārsūta gaisu uz mēbeles pusi.

Modeli bez iesūkšanas motora darbojas tikai iesūkšanas versijā un tiem ir jābūt pievienotiem pie perifēriskas iesūkšanas vienības (nav piegādāta ar ierīcī).

Savienosanas instrukcijas ir sniegtas kopā ar perifērisko vienību.

lerīkošana

Pirms veikt ierīces instalācija, ir jāpārbauda, ka visas sastāvdaļas nav bojātas, pretējā gadījumā, ir jāsazinās ar pārdevēju un instalācija nav jāveic. Pietam, ir uzmanīgi jāizlasa visas tālāk uzrādītās instrukcijas.

• Izmantot gaisa izvadīšanas cauruli, kuras maksimālais garums būtu nelielāks par 5 metriem.
• lerobežot līkņu daudzumu kanālos, jo katra līkne samazina iesūkšanas efektivitāti, atbilstoša 1 lineāram metram. (Piem.: ja tiek izmantotas n°2 līknes pie 90°, kanālu garumam nav jāpārsniedz 3 metrus garumā).
• Izvairīties no virziena radikālām izmaiņām.
• Izmantot pastāgu 150mm diametra kanālu visam garumam.
• Izmantot kanālu no normatīviem apstiprinātiem materiāliem.
• Gadījumā, ja netiek ievērotas iepriekš uzrādītās instrukcijas, uzņēmums-piegādātājs neatbildēs par plūsmas ātruma vai trokšņa problēmām un netiks sniegti nekāda veida garantijas pakalpojumi.
• Pirms veikt atvērumu, ir jāpārbauda, ka mēbeles iekšējā daļā, atbilstībā ar gaisa nosūcēja atrašanās zonu, nav mēbeles struktūras vai cītu daļu, kas varētu izraisīt problēmas pareizai instalācijai. Pārbaudīt, ka gaisa nosūcēja un ēdiena pagatavošanas virsmas izmēri ir savietojami ar mēbeli un, tātad, instalācija ir veicama.
• Pirms ievadīt skrūves mēbelē, ir jāpārliecinās, ka produkts ir ideāli perpendikulārā stāvoklī attiecībā uz darba virsmu.

Panela montāža

(tikai modeliem, kuru panelis nav iekļauts nosūcēja komplektācijā)

⚠️ UZMANĪBU!

Uzstādīšana jāveic tikai kvalificētiem uzstādītājiem.

UZSTĀDĪTĀJAM: tikai uzstādītājs ir atbildīgs par nosūcēja uzstādīšanu, ieskaitot stiprinājuma komplekta atbilstības pārbaudi, iespējams, tostarp produkta. Zemāk kā piemērs, bet ne tikai. Noderīga informācija uzstādītājam:

• izmantojiet ugunsizturīgu PANELA tipu (atbilst IEC/EN 60335-2-31 30. pantam), kas ir piemērots temperatūras (vismaz 80°C) un mitruma (vismaz 93%) darba apstākliem, kas sasniegti lietojumā;
• izmantotā PANELA kopējais svars nepārsniedz 1,5 kg;
• piestipriniet PANELI pie nosūcēja caur stiprinājuma punktiem. Skatiet paneļa montāžas ilustrācijas, kas nav iekļautas nosūcēja komplektācijā.
• PANELA nostiprināšanai izmantojiet piemērotus mehāniskos komponentus (kas nav iekļauti montāžas komplektā). Airforce atsakās no atbildības par kaitējumiem cilvēkiem vai lietām, kas radušies nepareizas ĝipškartona un/vai izstrādājuma uzstādīšanas dēļ.

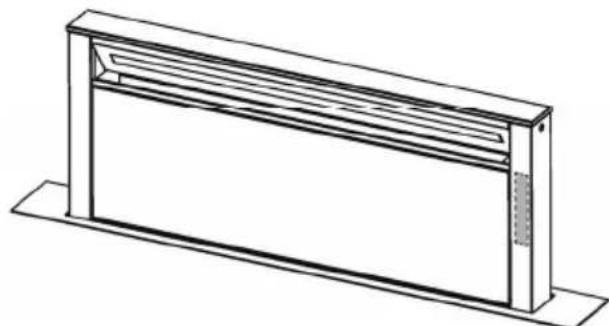

Darbošanās

Vadības displejs A

P1. Nosūkšanas panela atvēršanas/aizvēršanas poga.

P2. gaismas ON/OFF (iesl./izsl.) poga,

P1. Nosūkšanas paneļa atvēršanas/aizvēršanas poga

Ja panelis ir AIZVĚRTS, nospiežot pogu P1, tvaika nosūcējs ieslēgsies, un nosūkšanas panelis pacelsies.

Šī darbība nodrošinās piekļuvi arī vadības displejam B, kas pārvalda motoru un apgaismojumu.

Ja panelis ir ATVËRTS, nospiežot pogu P1, tvaika nosūcējs izslēgsies, tas aizvērs nosūkšanas paneli. Šī darbība nekavējoties aptur visas aktīvās motora un apgaismojuma funkcijas.

Piezīme: ja panelis ir aizvērts vai pārvietojas, vadības displejs B paliks deaktivizēts. Kad panelis ir pilnībā atvērts, būs iespējams izmantot B displeju.

P2. gaismas ON/OFF (iesl./izsl.) poga,

Ja panelis ir AIZVERTS, nospiežot pogu P2, tvaika nosūcējs ieslēgsies, nosūkšanas panelis pacelsies un gaismas ieslēgsies tikai tad, ja kasete būs pilnībā atvērta.

Ja panelis ir ATVERTS, var ieslēgt un izslēgt tikai tvaika nosūcēja apgaismojumu.

Piezīme: gaismas poga P2 nepārvalda apgaismojuma tuvumu un neveic tvaika nosūcēja izslēgšanu.

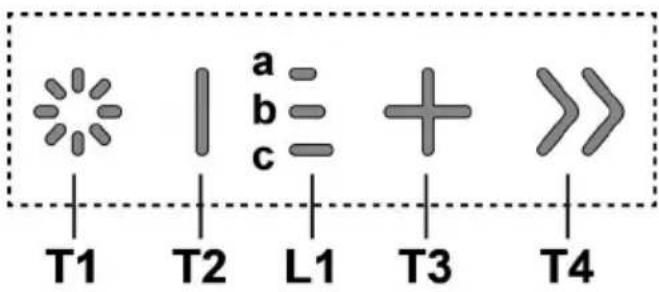

Vadības displejs B

T2. poga iesūkšanas ātruma samazināšanai / Dzinēja izslēgšanai

L1. deg ātruma signalizācijas gaismas diode

T3. poga dzinēja ieslēgšanai / lesūkšanas ātruma palielināšanai

T4. poga funkcijai "BOOST" – intensīvs ātrums -

T1: gaismas ON/OFF (iesl./izsl.) poga,

lai ieslēgtu un izslēgtu gaismu.

Ilgi nospiežot T1 pogu, ir iespējams palielināt/samazināt gaismas intensitāti.

T2: poga ātruma samazināšanai / Dzinēja izslēgšanai nospiediet, lai samazinātu iesūkšanas jaudu, līdz tvaiku nosūcējs izslēdzas.

nospiediet un turiet nospiestu, lai izslēgtu tieši tvaiku nosūcēju.

L1: ātruma ziņošanas led ieslēgts

Centrālās gaismas diodes iedegas atbilstoši aktīvajam/izmantotajam sūkšanas ātrumam:

1. ātrums, ja iedegas gaismas diode a

2. ātrums, ja iedegas gaismas diodes a+b

3. ātrums, ja iedegas gaismas diodes a+b+c

T3: poga ātruma palielināšanai

nospiediet, lai ieslēgtu tvaiku nosūcēju nospiediet, lai palielinātu iesūkšanas jaudu.

T4: poga funkcijai "BOOST" – intensīvs ātrums -

nospiediet T4, lai iespējotu intensīvu iesūkšanas ātrumu "BOOST 1", ar atliktu laiku uz 30 minūtēm šis atliktais laiks tika paredzēts, lai nodrošinātu gatavošanai ar augstu dūmu saturu nepieciešamo laiku Piezīme : kad ir pagājušas 30 minūtes, tvaiku nosūcējs atgriezīsies iepriekš iestatītajā iesūkšanas ātrumā ***

ja motors darbojas pie "BOOST 1", vēlreiz nospiediet T4, lai aktivizētu intensīvo iesūkšanas ātrumu "BOOST 2", kas iestatīts uz 7 minūtēm

Piezīme : kad ir pagājušas 7 minūtes, tvaiku nosūcējs atgriezīsies iepriekš iestatītajā iesūkšanas ātrumā ***

Piezīme: vēlreiz nospiežot T4, pēc 7 minūtēm tvaika nosūcējs atgriezīsies pie iepriekš iestatītā iesūkšanas ātruma ***

kad funkcijas “BOOST1” un “BOOST2” ir aktīvas, nospiežot :

T2 atgriežas pie iepriekš iestatītā sūkšanas ātruma *** T3 atgriežas pie 3. iesūkšanas ātruma

*** iepriekšējais iesūkšanas ātrums paliek attēlots ar ziņošanas LED L1

ja ir iestatīts intensīvais ātrums tieši tvaika nosūcējā, laika beigās motors izslēdzas.

Ja tiek izmantotas funkcijas "BOOST," simbols T4 mirgo ("BOOST 1": balta gaisma - "BOOST 2": zila gaisma)

Filtru piesātinājuma indikatori

Tvaiku nosūcējs ar regulāriem intervāliem ziņo par nepieciešamību veikt filtru tehnisko apkopi.

Gaismas diode L1 (a-b-c) deg ar mirgojošu gaismu (mirgo visi gaismas indikatori): veiciet tauku filtra apkopi.

Gaismas diode L1 (a-b-c) iedegas alternatīvi (gaismas indikatori iedegas secīgi): veiciet aktivās ogles filtra apkopi

Piezīme: ziņojums par filtru piesātinājumu ir redzams pirmo 10 sekunžu laikā no tvaiku nosūcēja ieslēgšanās, līdz šī laika beigām tiek veikta piesātinājuma indikatoru atiestatīšana.

Filtru piesātinājuma indikatoru atiestatīšana:

ilgi nospiežot pogu T3

Gaismas diode L1 (a-b-c) ieslēdzas un izslēdzas (atkarībā no filtra veida, kuram tiek veikta atiestatīšana, visi gaismas indikatori mirgo vai iedegas secīgi); tiks izdots atiestatīšanas apstiprinošs skaņas signāls.

Filtru piesātinājuma indikatora iespējošana

Piezīme: šī darbība tiek veikta, kad tvaiku nosūcējs ir izslēgts.

- Tauku filtrs

Šis indikators parasti ir aktīvs

Pogu T3 un T2 1 ilgstošs nospiediens

ja indikators ir aktīvs, ieslēdzas poga T3

nospiediet pogu T2, lai to deaktivizētu

ja indikators tiek deaktivizēts, iedegas poga T2

nospiediet pogu T3, lai to aktivizētu

- Oglekla filtrs aktivs

Parasti šis indikators ir atspējots

Pogu T3 un T2 2 ilgstoši nospiedieni

ja indikators ir aktīvs, ieslēdzas poga T3

nospiediet pogu T2, lai to deaktivizētu

ja indikators tiek deaktivizēts, iedegas poga T2

nospiediet pogu T3, lai to aktivizētu

Piezīme: pogu T3 un T2 3 ilgstošs nospiedieni iestatījumu izvēlne ir aizvērta.

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Notur tauku daljinas, kas tiek veidotas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaljas var klūt nespodras, bet jebkurā gadījumā to spējas nemainās

Prettauku filtru un oglu filtru montāža un demontāža ir jāveic ar gaisa nosūcēja izņemamo daļu atvērtajā pozīcijā.

Tad ir jāizņem priekšējais panelis, vienlaicīgi pavelkot uz katras malas augšējās daļas. Panelis rotējas uz priekšu, atbrīvojot pieeju pie prettauku filtriem.

Attēls 18-21

Aktivo oglu filtrs (Tikai Versijai ar Filtru)

Notur nepatikamas smaržas, kuras veidojas no ediena gatavošanas.

Aktīvo oglu filtrs ir mazgājams

Oglu filtrs var būt mazgāts katru otro mēnesi (vai kad filtru piesātināšanās norādīšanas sistēma – ja tādu paredz Jūsu modelis – uzrāda šādu nepieciešamību) karstā ūdenī un tam piemērotos mazgāšanas līdzekļos vai trauku mazgājamā mašīnā pie 65°C (trauku mazgājamās mašīnas gadījumā veikt pilnu mazgāšanas ciklu bez traukiem tajā).

Nonemt üdens pārpaliekas, nebojājot filtru, pēc kā novietot to

plītī uz 10minūtēm, uz 100°C, lai to galīgi izžāvētu.

Nomainīt matracīti katru 3.gadu un katru reizi, kad audums ir bojāts.

Pēc prettauku filtru nonemšanas, ir iespējams ievadīt oglu filtrus (nav doti līdzī).

Spuldžu nomainišana

Gaisa nosūcējs ir aprīkots ar apgaismošanas sistēmu, kas pamatojas uz LED tehnoloģiju.

LED nodrošina optimālu apgaismošanu, kas ilgst 10 reizes vairāk par tradicionālajām spuldzītēm un ľauj ietaupīt 90% elektriskās enerģijas.

Lai nomainītu lampiņu, sazinieties ar pilnvarotu rezerves dalū servisa centru.
