Prekės ženklas	Airforce
Modelis	Downdraft
Produkto tipas	Įmontuojamas į stalviršį ištraukiamas gartraukis (filtruojantis/ištraukiantis)
Naudojimo versija	Ištraukimo (išorinė ventiliacija) arba filtravimo versija (recirkuliacija su anglies filtru)
Matmenys (ilgis x plotis x aukštis)	Maždaug 750-900 mm x 500 mm x 200 mm (pagal baldų konfigūraciją)
Grynasis svoris	Maždaug 15 kg
Maitinimo šaltinis	220-240 V ~ 50/60 Hz
Ištraukimo galia	3 greičiai + 2 boost lygiai (Boost 1: 30 min, Boost 2: 7 min)
Apšvietimas	Integruotas LED, reguliuojamas intensyvumas ilgai paspaudus T1 mygtuką
Valdymas	Liečiamas valdymo skydelis su A valdymo ekranu (skydelio atidarymas/uždarymas) ir B ekranu (greitis, apšvietimas, indikatoriai)
Filtrai	Skalbiamas metalinis riebalų filtras (kas mėnesį); skalbiamas aktyvintos anglies filtras (kas 2 mėn., keisti kas 3 metus)
Filtro prisotinimo indikatorius	Mirksintys L1 indikatoriai: kartu riebalų filtrui, pakaitomis anglies filtrui
Sauga	Saugos jungikliai, blokuojantys veikimą, jei priekinis skydelis atjungtas; automatinis išsijungimas perkaitimo atveju (per grandinės pertraukiklį)
Montavimas	Minimalus 400 mm atstumas tarp viryklės ir viršuje esančių komponentų; elektroninė dėžutė bent 65 cm atstumu nuo viryklės
Priežiūra ir valymas	Kas mėnesį valyti išorę drėgna šluoste ir neutraliu plovikliu; nenaudoti alkoholio ar abrazyvinių medžiagų
Atsarginės dalys	Dalys, pažymėtos (*), yra pasirinktinės; LED lempas keisti tik įgaliotoje pagalbos tarnyboje
Taisomumas	Remontas įgaliotame servise; nepjauti variklio prijungimo kabelio (garantijos praradimas)
Aplinkosauginė informacija	Perdirbimas pasibaigus tarnavimo laikui: nemesti su buitinėmis atliekomis (EEĮ atliekos)

Dažnai užduodami klausimai - Downdraft Airforce

Kaip valyti riebalų filtrus?

Riebalų filtrai turi būti valomi kartą per mėnesį (arba kai mirksi prisotinimo indikatorius). Naudokite karštą vandenį ir neagresyvų ploviklį, rankomis arba indaplovėje žemoje temperatūroje. Po plovimo kruopščiai išdžiovinkite prieš įdėdami atgal.

Kaip pakeisti LED lempas?

LED lempas gali keisti tik įgaliotas serviso centras. Susisiekite su klientų aptarnavimo tarnyba dėl atsarginių dalių. Nebandykite keisti LED lempų patys.

Kaip iš naujo nustatyti filtrų prisotinimo indikatorių?

Įjungę gartraukį laikykite nuspaudę T3 mygtuką. L1 indikatoriai mirksi, tada užgęsta, garsinis signalas patvirtina atstatymą. Riebalų filtrams indikatoriai mirksi kartu; anglies filtrams jie užsidega pakaitomis.

Koks minimalus atstumas tarp gartraukio ir viryklės?

Rekomenduojama laikytis minimalaus 400 mm atstumo tarp viryklės ir gartraukio viršuje esančių komponentų, kad būtų galima atidaryti ir uždaryti ištraukimo skydelį.

Ar galiu naudoti gartraukį be anglies filtro?

Taip, jei naudojate gartraukį ištraukimo versijoje (išorinė ventiliacija), turite išimti anglies filtrą. Filtravimo versijoje (recirkuliacija) anglies filtras yra būtinas ir turi būti įdėtas.

Kaip atidaryti ištraukimo skydelį?

Paspauskite A valdymo skydelio P1 mygtuką. Jei skydelis uždarytas, šis mygtukas įjungia gartraukį ir pakelia skydelį. Norėdami uždaryti, dar kartą paspauskite P1, tai išjungia gartraukį ir nuleidžia skydelį.

Ką reiškia mirksintys L1 indikatoriai?

Jei visi trys L1 indikatoriai mirksi kartu, tai rodo, kad reikia išvalyti riebalų filtrą. Jei jie mirksi pakaitomis (vienas po kito), tai rodo, kad anglies filtrą reikia išvalyti arba pakeisti.

Kokia yra Boost funkcijos trukmė?

Boost funkcija turi du lygius: Boost 1 (intensyvus greitis) trunka 30 min., tada gartraukis grįžta į ankstesnį greitį. Boost 2 trunka 7 minutes. Dar kartą paspaudus T4 mygtuką, grįžtama į ankstesnį greitį.

Ar galiu pats sumontuoti gartraukį?

Elektros instaliaciją turi atlikti kvalifikuotas specialistas. Mechaninį montavimą gali atlikti patyręs meistras, tačiau rekomenduojama kreiptis į montuotoją, kad būtų užtikrintas saugumas ir atitiktis.

Kaip valyti skalbiamus anglies filtrus?

Anglies filtrus plaukite kas du mėnesius karštu vandeniu su švelniu plovikliu arba indaplovėje 65°C temperatūroje (ciklas be indų). Džiovinkite orkaitėje 100°C temperatūroje 10 minučių. Pagalvėlę keiskite kas 3 metus arba jei ji pažeista.

NAUDOJIMO INSTRUKCIJA Downdraft Airforce

LT Montavimo ir naudojimosi instrukcija

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

• Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gamini parduotumėte, perleistumėte kitiems ar perkeltumėte i kitą vietą, įsitikinkite, kad instrukcijos liktu kartu su gaminiu.
• Idėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą.
• Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo vamzdžių savybių.
• Prieš jrengdami gamini, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite jrengimo darbus ir susisiekite su platintoju.

Pastaba: „(*)“ simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklès

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungikli.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais duju ar kitų

medžiagų degima.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAL VIENĄ KARTĄ PER MĖNES!), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukciju, gali kilti gaisro pavojus.
• Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisra, dėl to jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad ikaitęs aliejus neužsidegtų.

DÉMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karstos.

• Nejunkite jrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.
• Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
  • lsiurbiamas oras negali būti išleidžiamas i vamzdyną naudojamą dūmų, susidariusių dėl dujų ar kitų medžiągų degimo, išmetimui.

⚠ DĚMĚSIŐ! Netinkamai sumontavus varžtus ir kitas tvirtinimo detales nurodytas šiose instrukcijose, gali kilti pavojų su elektra.

- Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu.

- Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių!

- Gartraukis JOKIAIS BÜDAIS negali būti naudojamas, kaip atrama, nebent aiškiai

nurodyta kitaip.

• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
• Iškilus dvejonėms, kreipkitės i įgaliotą aptarnavimo centra ar panašų kvalifikuotą personalą.

⚠ DĖMESIO! Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Prijungimas prie elektros tinklo

. Gaubtą prijungti prie elektros tinklo privalo kvalifikuotas ir specializuotas techninis personalas.

Įtampa elektros tinkle turi atitikti įtampa, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia ijungti gaubtą i rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

⚠ DĖMESIO! Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

lrengimas

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Pastaba: virtuvinis gartraukis turi būti jrengtas taip, kad visuomet būtų užtikrinta tinkama prieiga prie gartraukio ir jo elektroninių dalių kilus būtinybei atlikti techninės priežiūros darbus. Pastaba: nuotoliniį variklį su gartraukiu jungiantis laidas yra 3 m ilgio.

Dèmesio! Nenupjaukite jungiamojo laido tarp gaubto ir variklio, kad neprarastumète teisés i garantija.

Perkeldami gartraukj, nedėkite rankų nuimamos ištraukiamosios plokštės (dėžės) veikimo srityje.

Gartraukyje yra jrengti saugos jungikliai, kurie padeda išvengti jrenginio jsijungimo, kai nuimama priekinė filtrų plokštelė.

Nuolat siekdami tobulinti savo produkcijos kokybę, mes pasiliekame teisę keisti jų technines, funkcines ir estetines savybes šios produkcijos tobulinimo patirties pagrindu. Norint užtikrinti tinkamą gartraukio modelio su išoriniu varikliu veikima, būtina naudoti to paties gamintojo ištraukiamajį bloką (išorinį variklj).

ldiegiant prietaisą rekomenduojama išlaikyti ne mažesnį nei 400 mm atstumą tarp kaitlentės ir ant gaubto esančių detalių. To reikia, kad įtraukimo skydas galėtų be klūčių pakilti (atsidaryti) ir nusileisti (užsidaryti) ir kad būtų patogu pasiekti ant skydo esančius valdymo mygtukus.

PERSPEJIMAS: metalinę dėžutę su elektroninėmis detalėmis padėkite ne mažesniu nei 65 cm nuo dujinės kaitlentės arba 65 cm atstumu nuo įtraukimo taško.

PATARIMAS: rekomenduojame metalinę déžutę su elektroninėmis detalėmis sumontuoti bent 10 cm atstumu nuo žemės ir pakankamu atstumu nuo bet kokių šilumos šaltinių (pvz. orkaitės ar kaitlentės).

DUJINÉ KAITLENTÉ

Nė viena dujinė kaitlentė negali viršyti šių reikšmių: bendra maksimali galia, kaip nurodyta 3 pav. ir daugiausiai 5 atskiri degikliai. ● 75 cm dujinė kaitlentė neturi viršyti šių reikšmių: bendra maksimali galia 11,9 KW; bendra maksimali galinių kaitlenčių galia: 4,7 KW; maksimali „wok“ galia 4,2 KW. ● 90 cm dujinė kaitlentė neturi viršyti šių reikšmių: bendra maksimali galia 13,7 KW; bendra maksimali galinių kaitlenčių galia: 4,7 KW; maksimali „wok“ galia 6 KW.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC - UK SI 2013 No.3113 dėl elektros ir elektroninės įrangos atlieku, (EEI atlieku). Pasirūpindamas, kad šis gaminys būtu išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas i tam tikrą atlieku surinkimo punktą elektrinių ir

elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojima, rinkimą ir pakartotinį panaudojima, kreipkitės i specialią vietinę įstaigą, buitinių atliekų rinkimo centra ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, ijunkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotają veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvuma, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-us) veiksminguma, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvuma ir sumažintumėte jo skleidžiamą triukšma.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo i išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo iranga

Garai išstumiami [išorę per iškrovos vamzdį, pritvirtintą prie jungės.

DÉMESIO!

Iškrovimo vamzdis nepridedamas, ji reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenj.

DÈMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Versija su filtru

Prieš patekdamas i kambarj, itraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote jdiegti papildomą filtravimo aktyviaja anglimi sistemą.

Pastaba: cirkuliuojantis oras, praėjęs pro anglies filtrus, patenka atgal i virtuvę vamzdžiu, kuriuo oras nukreipiamas i vieną spintelės šoną.

Modeliai be traukos variklio veikia tik ištraukimo režimu ir turi būti prijungti prie išorinio ištraukimo įrenginio (néra komplekte).

Pajungimo instrukcija pateikiama kartu su periferiniu bloku.

Montavimas

Pries pradėdami įrenginio diegima, įsitikinkite, kad visi jo komponentai nėra pažeisti ar sugadinti. Priešingu atveju susisiekite su Jūsų platintoju ir nepradėkite įrengimo darbų. Be to, atidžiai perskaitykite visus toliau pateiktus nurodymus.

• Naudokite oro išmetimo vamzdį, kurio ilgis neturi viršyti 5 metrų.
• Rekomenduojama riboti jungiamojo vamzdžio linkių skaičių, nes kiekvienas linkis mažina ištraukimo efektyvumą, skaičiuojamą 1 ilginiui metrui (pvz., jeigu yra du 90° linkiai, vamzdžio ilgis neturi viršyti 3 metrų).
• Venkite staigiai keisti vamzdžio kryptj.
• Naudokite 150 mm skersmes vamzdį, šis skersmuo turi būti vienodas per visą vamzdžio ilgį.
• Naudokite vamzdį iš norminiuose aktuose numatytų medžiagų.
• Gamintojas neprisiima atsakomybės už netinkamą gaminio veikimą arba jo keliamą triukšmą ir neteikia jokios garantijos, jeigu įrengdamas gaminį klientas nevykdė instrukcijoje pateiktų reikalavimų.
• Prieš gręžiant angą, būtina įsitikinkti, kad spintelės vidinėje dalyje, gartraukio tvirtinimo lygyje, nėra jokių spintelės elementų ar kitų ypatumų, dėl kurių būtų neįmanoma tinkamai įrengti gaminio. Taip pat įsitikinkite, kad gartraukio ir kaitlentės matmenys atitinka spintelės dydį ir juos galima tinkamai įrengti.
• Prieš užverždami varžtus spintelėje, įsitikinkite, kad gaminys įrengtas griežtai statmenai darbiniam paviršiui.

Skydelio montavimas

(tik modeliuose, kuriuose skydelis néra tiekiamas gartraukyje)

DÈMESIO!

montavimo darbus privalo atlikti tik kvalifikuoti montuotojai. MONTUOTOJUI: už gartraukio montavima, įskaitant bet kokio prie produkto pridėto montavimo rinkinio atitikties patikra, yra atsakingas tik montuotojas. Toliau pateikiami kai kurie nurodymai naudotojui (tai tik pavyzdys ir sąrašas néra galutinis):

• naudokite ugniai atsparų SKYDEL (atitinkantį IEC/EN 60335--2-31 30 str.), tinkamą veikimo metu pasiekiamoms temperatūros (bent 80 °C) ir drėgmės (bent 93 %) darbinėms sąlygoms;
• bendras naudojamo SKYDELIO svoris ne didesnis nei 1,5 kg;
• pritvirtinkite SKYDEL| prie gartraukio tvirtinimo vietose. Žiūrėkite iliustracijas, skirtas ne gartraukyje tiekiamo skydelio montavimui.
• SKYDELIUI tvirtinti naudokite tinkamas mechanines dalis (nepridėtos montavimo rinkinyje). „Airforce“ neprisiima jokios atsakomybės už žalą asmenims arba daiktams, padarytą dėl netinkamo gipso kartono ir (arba) produkto montavimo.

Veikimas

Valdiklių ekranas A

P1. Siurbimo skydelio atidarymo / uždarymo klavišas.

P2. Lemputės Į.J./IŠJ. klavišas

P1. Oro ištraukimo skydelio atidarymo / uždarymo klavišas

Jei skydelis yra UŽDARYTAS, nuspaudus klavišą P1, gartraukis jsijungs ir pasikels siurbimo skydelis.

Šiuo veiksmu taip pat jsijungs valdiklių ekranas B, valdantis variklj ir apšvietimą.

Jei skydelis yra ATIDARYTAS, nuspaudus klavišą P1, gartraukis išsijungs ir todėl užsidarys siurbimo skydelis. Šiuo veiksmu iš karto sustabdomos visos aktyvios variklio ir apšvietimo funkcijos.

Pastaba: kai skydelis uždarytas arba juda, valdiklių ekranas B liks išjungtas. Kai skydelis bus visiškai atidarytas, bus galima naudoti ekraną B.

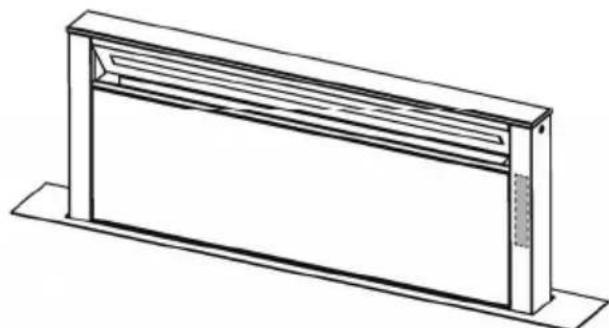

P2. Lemputės IJ./IŠJ. klavišas

Jei skydelis yra UŽDARYTAS, nuspaudus klavišą P2, gartraukis jsijungs, siurbimo skydelis pasikels ir lemutės pradės degti tik stalčiui visiškai atsidarius.

Jei skydelis ATIDARYTAS, bus galima valdyti tik gartraukio lempučių įsijungimą ir išsijungimą.

Pastaba: lemputės klavišas P2 valdo tik lempučių pritemdymą ir nevaldo gartraukio išjungimo.

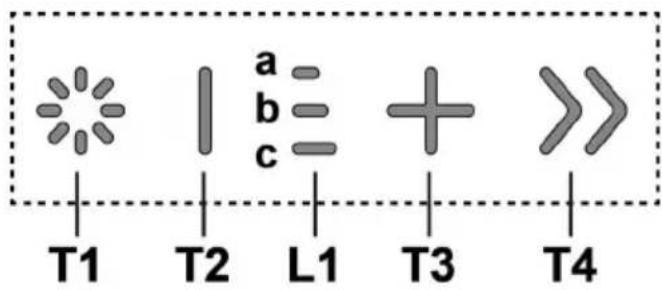

Valdiklių ekranas B

T1. Lemputės [J./IŠJ. klavišas
T2. Siurbimo greičio sumažinimo / variklio išjungimo klavišas
L1. Aktyvaus greičio signalinis šviesos diodas
T3. Variklio ijungimo / siurbimo greičio padidinimo klavišas
T4. Funkcijos „BOOST“ - intensyvių greičių klavišas

T1: Lemputės [J./IŠJ. klavišas

norint ijungti ir išjungti lemputę.

Ilgai spaudžiant klavišą T1, galima padidinti / sumažinti lemputės intensyvumuą.

T2: Greičio sumažinimo / variklio išjungimo klavišas paspauskite, kad sumažintumėte siurbimo galią iki tol, kol gartraukis visiškai išsijungs.

paspauskite ir laikykite nuspausta, kad tiesiogiai išjungtumėte gartraukį.

L1: Aktyvaus greičio signalo šviesos diodas

centriniai šviesos diodai užsidega atsižvelgiant i aktyvu / naudojamą siurbimo greiti:

esant 1-am greičiui jsijungs šviesos diodas a esant 2-am greičiui jsijungs šviesos diodai a+b esant 3-iam greičiui jsijungs šviesos diodai a+b+c

T3: Greičio padidinimo mygtukas

paspauskite, kad ijungtumète gartraukį paspauskite, kad padidintumète siurbimo galią.

T4: Funkcijos „BOOST“ - intensyvių greičių klavišas paspauskite T4, kad suaktyvintumėte intensyvaus siurbimo greitį „BOOST 1“, kurio laikas nustatytas 30 minučių šis ilgesnis laiko nustatymas naudojamas norint užtikrinti naudingą laiką kepimams, kurių metu sugeneruojama daug dūmu

Pastaba: praëjus 30 minučiu, gartraukis vël pradeda veikti anksčiau nustatytu siurbimo greičiu ***

kai variklis ijungtas veikti režimu „BOOST 1“, dar kartą paspauskite T4, kad suaktyvintumėte intensyvaus siurbimo greitį „BOOST 2“, kurio laikas nustatytas 7 minutėms

Pastaba: praėjus 7 minutėms, gartraukis vėl pradeda veikti anksčiau nustatytu siurbimo greičiu ***

Pastaba: dar kartą paspaudus T4, per ši 7 minučiu laikotarpj, grižtama prie anksčiau nustatyto siurbimo greičio ***

kai funkcijos „BOOST1“ ir „BOOST2“ suaktyvintos, paspaudus:

T2 grjžtama prie anksčiau nustatyto siurbimo greičio ***

T3 grjžtama prie 3-io siurbimo greičio

*** ankstesni siurbimo greiti galima pamatyti naudojant signalini šviesos dioda L1

jei intensyvus greitis nustatomas tiesiogiai tuomet, kai gartraukis išjungtas, pasibaigus nustatytam laikui, variklis išsijungia.

Naudojant funkcijas „BOOST“, simbolis T4 mirksi

(„BOOST 1“: balta lemputė- „BOOST 2“: mėlyna lemputė)

Reguliariais intervalais, gartraukis praneša, kad reikia atlikti filtrų priežiūrą.

ŠVIESOS DIODAI L1 (a-b-c) dega lemputėms mirksint (visos įspėjamosios lemputės mirksi vienu metu).

ŠVIESOS DIODAI L1 (a-b-c) dega pakaitomis (įspėjamosios lemutės įsijungia viena po kitos): atlikite aktyviosios anglies filtro techninę priežiūrą

Pastaba: filtrų prisisotinimo signalas matomas per pirmas 10 sekundžių nuo gartraukio įjungimo ir per šį laiką reikia iš nustatyti prisisotinimo rodiklius iš naujo.

Filtrų prisotinimo rodiklių nustatymas iš naujo:

ilgas klavišo T3 spaudimas

Šviesos diodai L1 (a-b-c) įsijungia ir išsijungia (priklauso nuo iš naujo nustatomo filtro tipo, įspėjamosios lemutės mirksi kartu arba įsijungia viena po kitos); bus ijungtas garsinis signalas, patvirtinantis, kad buvo tinkamai nustatyta iš naujo.

Filtrų prisotinimo rodiklio suaktyvinimas

Pastaba: ši operacija atliekama tada, kai gartraukis išjungtas.

- Tepalų filtras

Šis rodiklis paprastai yra suaktyvintas

1-as ilgas klavišų T3 ir T2 spaudimas

jei rodiklis aktyvus, įsijungia klavišas T3

paspauskite klavišą T2, kad jį išjungtumėte

jei rodiklis išjungtas, [sijungia klavišas T2

paspauskite klavišą T3, kad jį suaktyvintumėte

- Aktyviosios anglies filtras

Šis rodiklis paprastai yra išjungtas

2-as ilgas klavišų T3 ir T2 spaudimas

jei rodiklis yra aktyvus, įsijungia klavišas T3

paspauskite klavišą T2, kad jl išjungtumėte

jei rodiklis išjungtas, įsijungia klavišas T2

paspauskite klavišą T3, kad jì suaktyvintumėte

Pastaba: 3-ias ilgas klavišų T3 ir T2 spaudimas išjungiamas nustatymų meniu.

Priežiūra

Valymas

Valymui naudokite TIK šluostę, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

Filtrą valykite kartą per mėnesį (ar kai filtrų perpildymo indikacijos sistema, jei tokia numatyta turimame modelyje, rodo tokią būtinybę). Valykite švelniais valikliais rankiniu būdu ar indaplovėje pagal atitinkamą temperatūrą ir trumpuoju ciklu. Plaunant metalinį nuo riebalų sauganti filtrą indaplovėje, jis gali prarasti spalva, bet jo filtravimo savybės išliks nepakitusios.

Riebalų ir anglių filtrų įdėjimas ir išėmimas atliekamas atidarius gartraukio ištraukiamą plokštę. Ištraukite priekinę plokštelę, vienu metu patraukdami priekinę dalį iš kiekvieno šono. Plokštelė atsidaro į priekį, tokiu būdu užtikrinama prieiga prie riebalų filtro.

18-21 pav.

Anglies filtras (tik filtravimo režimu)

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Plaunamas aktyviosios anglies filtras

Anglies filtrą plaukite kas du mėnesius (ar kai filtrų perpildymo indikacijos sistema, jei tokia numatyta turimame modelyje, rodo tokią būtinybę) karštu vandeniu su atitinkamais plovikliais arba indaplovėje 65°C temperatūroje (plaunant indaplovėje, nustatykite pilną plovimo cikla, plaukite atskirai nuo kitų indu). Pašalinkite vandens perteklių nepažeisdami filtro, po to 10 minučių įdėkite jį iki 100°C įkaitintą orkaitę, kad visai išdžiūtų. Keiskite kempinėlę kas 3 metus arba kiekvieną kartą pažeidus audinį.

Pašalinus riebalų filtrus, galima įdėti anglių filtrus (netiekiami komplekte).

Lempų keitimas

Gartraukyje jrengta diodu technologijos apšvietimo sistema.

Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi sutaupoma 90 % elektros energijos.

Dėl lempų pakeitimo, susisiekite su atsarginių dalių autorizuotu centru.
