Downdraft - ас үй желдеткіші Airforce - Тегін пайдаланушы нұсқаулығы

Бренд	Airforce
Модель	Downdraft
Өнім түрі	Жұмыс үстеліне кіріктірілген сорғыш/сүзгіш қақпақ
Пайдалану нұсқасы	Сорғыш нұсқасы (сыртқа шығару) немесе сүзгіш нұсқасы (көмір сүзгісімен қайта өңдеу)
Өлшемдері (Ұ x Т x Б)	Шамамен 750-900 мм x 500 мм x 200 мм (шкаф конфигурациясына байланысты)
Нетто салмағы	Шамамен 15 кг
Электрмен қоректену	220-240 В ~ 50/60 Гц
Сорғыш қуаты	3 жылдамдық + 2 Boost деңгейі (Boost 1: 30 мин, Boost 2: 7 мин)
Жарықтандыру	Кіріктірілген жарық диоды, T1 түймесін ұзақ басу арқылы қарқындылығы өзгереді
Басқару	Сенсорлы басқару панелі A басқару экраны (панельді ашу/жабу) және B экраны (жылдамдық, жарық, индикаторлар)
Сүзгілер	Жуылатын металл май сүзгісі (ай сайын); жуылатын белсенді көмір сүзгісі (2 ай сайын, 3 жыл сайын ауыстырылады)
Сүзгілердің толу көрсеткіші	L1 шамдары жыпылықтайды: май сүзгісі үшін бірге, көмір сүзгісі үшін кезектесіп
Қауіпсіздік	Алдыңғы панель ажыратылғанда жұмысты өшіретін қауіпсіздік ажыратқыштары; қызып кету кезінде автоматты тоқтату (ажыратқыш арқылы)
Орнату	Пісіру беті мен үстіңгі компоненттер арасындағы ең аз қашықтық 400 мм; электрондық қорап пісіру бетінен кемінде 65 см қашықтықта
Күтім және тазалау	Сыртқы бетін ай сайын ылғалды шүберекпен және бейтарап жуғыш затпен тазалау; алкоголь немесе абразивтерді қолданбаңыз
Қосалқы бөлшектер	(*) белгіленген бөлшектер қосымша; LED шамдарды тек уәкілетті қызмет көрсету орталығы ауыстыруы керек
Жөндеу мүмкіндігі	Уәкілетті қызмет көрсету орталығында жөндеу; қозғалтқыштың қосылу кабелін кеспеңіз (кепілдік жоғалады)
Экологиялық ақпарат	Қызмет мерзімі аяқталғанда қайта өңдеу: тұрмыстық қалдықтармен бірге тастамаңыз (ЭЭҚЖҚ)

Жиі қойылатын сұрақтар - Downdraft Airforce

Май сүзгілерін қалай тазалау керек?

Май сүзгілерін айына бір рет (немесе толу көрсеткіші жыпылықтағанда) тазалау керек. Ыстық су мен агрессивті емес жуғыш затты қолданыңыз, қолмен немесе төмен температурада ыдыс жуғыш машинада. Жуғаннан кейін қайта салмас бұрын мұқият құрғатыңыз.

LED шамдарды қалай ауыстыру керек?

LED шамдарды тек уәкілетті қызмет көрсету орталығы ауыстыруы керек. Қосалқы бөлшектерді алу үшін тұтынушыларға қызмет көрсету орталығына хабарласыңыз. LED шамдарды өзіңіз ауыстыруға тырыспаңыз.

Сүзгілердің толу көрсеткішін қалай қалпына келтіру керек?

Сорғышты қосқаннан кейін T3 түймесін басып тұрыңыз. L1 шамдары жыпылықтайды, содан кейін сөнеді, дыбыстық сигнал қалпына келтіруді растайды. Май сүзгілері үшін шамдар бірге жыпылықтайды; көмір сүзгілері үшін олар кезектесіп жанады.

Сорғыш пен пісіру беті арасындағы ең аз қашықтық қандай?

Пісіру беті мен сорғыштың үстіне орналастырылған компоненттер арасында кемінде 400 мм қашықтықты сақтау ұсынылады, бұл сору панелінің ашылуы мен жабылуына мүмкіндік береді.

Сорғышты көмір сүзгісінсіз қолдана аламын ба?

Иә, егер сорғышты сорғыш нұсқасында (сыртқа шығару) қолдансаңыз, көмір сүзгісін алып тастау керек. Сүзгіш нұсқасында (қайта өңдеу) көмір сүзгісі қажет және орнатылуы керек.

Сору панелін қалай ашу керек?

A басқару панеліндегі P1 түймесін басыңыз. Егер панель жабық болса, бұл түйме сорғышты қосып, панельді көтереді. Жабу үшін P1 түймесін қайта басыңыз, бұл сорғышты өшіріп, панельді түсіреді.

L1 шамдарының жыпылықтауы нені білдіреді?

Егер үш L1 шамы бірге жыпылықтаса, бұл май сүзгісін тазалау қажет екенін көрсетеді. Егер олар кезектесіп жыпылықтаса (бірінен соң бірі), бұл көмір сүзгісін тазалау немесе ауыстыру қажет екенін көрсетеді.

Boost функциясының ұзақтығы қандай?

Boost функциясының екі деңгейі бар: Boost 1 (қарқынды жылдамдық) 30 минутқа созылады, содан кейін сорғыш алдыңғы жылдамдыққа оралады. Boost 2 7 минутқа созылады. T4 түймесін қайта басу арқылы алдыңғы жылдамдыққа ораласыз.

Сорғышты өзім орната аламын ба?

Электр монтажын білікті маман жүргізуі керек. Механикалық құрастыруды тәжірибелі үй шебері жасай алады, бірақ қауіпсіздік пен сәйкестікті қамтамасыз ету үшін орнатушыны шақыру ұсынылады.

Жуылатын көмір сүзгілерін қалай тазалау керек?

Көмір сүзгілерін екі айда бір рет ыстық сумен және жұмсақ жуғыш затпен немесе 65°C температурада ыдыс жуғыш машинада (ыдыссыз цикл) жуыңыз. Оларды пеште 100°C температурада 10 минут құрғатыңыз. Төсемді 3 жыл сайын немесе зақымдалған болса ауыстырыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Downdraft Airforce

КК Монтаждау мен пайдалану нускауы

Дайындаушы аспапты пайдалану барысында бул нүскауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

Какпаç осы кітапшада көрсетілген суреттерден өзгеше болып көрінуї мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нұсқаулары бірдей болады.

• Кезкелген уакытта бүл нұсқаумен пайдалану үшін актаған маңызды. Бүйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
• Нускауды мужият оқыңыз: онда бүйамды қондыру, пайдалану және қауыпсіздік жәнінде маңызды мәлімет бар.
• Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешкандай да өзгерістер жасамаңыз.
• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

Нускаулар

- Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

- Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.

• Бул кұрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі түлғалар немесе тәжірибесі мен білімі жоқ түлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал

қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады. Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.

- Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орынданыз.

• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді

• ۷станбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

- Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін түындатуы мүмкін,

сондыктан оған ешкашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап құыру қажет.

САҚ БОЛЫНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

- Орнату толык аякталмайынша кұрылғыны электр желісіне қоспаңыз.

• Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырманыз.

⚠️ ЕСКЕРТУ! Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге әкелуі мүмкін.

• Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаныз.

• Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті

ретінде пайдаланбаныз.

- Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.

• Бурандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.

• Күмәндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған түлғаға хабарласыңыз.

ECKEPTY!

Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Электр қосулары

Сорғыштың электр жүйесіне қосылуы тиісті маманмен жүзеге асырылуы тиіс.

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп түрған ережелерге сәйкес алмалы- салмалы штепсельге сорғышты

қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ECKEPTY!

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Кондыру

Егер нүскауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оңы ескеріңіз.

Ескертпе: Орнату ыктимал техникалық қолдау шаралары үшін сорғыш қақпағы мен оның электрондық құрамдастарына барлық ұқытта қатынасу мүмкіндігімен қамтамасыз етілетіндей етіп орнатылуы керек. Ескеріңіз: қашықтағы моторды түтін сорғышпен жалғайтын кабельдің ұзындығы - 3 метр

Назар аударыңыз! Кепілдік құқығын жоғалтпау мақсатында, сорғыш пен қозғалтқыштың арасындағы сымды қимаңыз.

Сорғыш қақпағын пайдалану кезінде сорғыш тақтайшасын (арбаша) алу әрекеті орындалатын ауқымға қолыңызды қойыңыз Сорғыш қақпағы алдыңғы сүзгі тақтайшасы ажыратылғанда жұмысты кідіртетін қауіпсіздік қосқыштарымен жабдыкталған.

Өнімдерізді тұрақты түрде жетілдіріп отыру максатында олардың даму барысында туындап отыратын техникалық, функционалдық немесе құрастыру сипаттарына барлық өзгерістерді енгізу құқығын сақтап қаламыз. Сыртқы көзғалтқышы болған жағдайда, сорғыш қакпағы тиісінше жұмыс істеуі үшін дәл сол өндірушінің сорғышын (сыртқы қозғалтқыш) пайдалану қажет:

Ескерту! Сорғыштың монтажын тиісті маман жасау керек. Бүйымды монтаждау кезінде, жұмыс беті мен сорғыштың устіне орналастырылған кез келген құрамдас бөлік арасындағы ара қашықтықты 400мм сақтау керектігі ұсынылады.

Бул, сорғыш панелінің жоғарыға (ашылуы) және төменге (жабылуы) қозғалуына кедергі келтірмеуі үшін, және басқару панеліне еркін өтуі үшін қажет.

АБАЙЛАНЫЗ: Электрондык курауыштары бар метал жэшікшесін, газдың пісіру панелінен 65 см – ден кем емес ара қашықтықта, немесе кез келген жағдайда, сорғыштың сору нүктесінен 65 см ара қашықтықта орнатыңыз

КЕНЕС: Электрондык курауштары бар метал жөшікшесін, еденнен 10 см-ден кем емес ара қашықтықта, және кез келген жылу көзінен жеткілікті ара қашықтықта орнатуды ұсынамыз

ГАЗПЛИТА:

Барлық газплиталар мына мәннен аспауы тиіс: 3-суретте көрсетілгендей, максимум 5 дана жалғыз конфоркадан болуы тиіс. ● 75 см газплита мына мәндерден аспауы тиіс: Максималды толық куат: 11,9 кВт; артқы конфоркалардың максималды толық куаты: 4,7 кВт; воктың максималды куаты: 4,2 кВт. ● 90 см газплита мына мәндерден аспауы тиіс: Максималды толық куат - 13,7 кВт; артқы конфоркалардың максималды толық куаты: 4,7 кВт; воктың максималды куаты: 6 кВт.

Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/EC - UK SI 2013 No.3113 Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама күжаттағы таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі түрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бузуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бүндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті өкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала аласыз.

Курылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

• Kayıncıздık: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Онімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Эзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және өзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Пайдалану

Сорғыш сыртқа ауа бұрғышы бар тарту желдеткіш ретінде, немесе ішкі қайта айналу сүзгіші ретінде пайдалануға арналған.

Сору нускасы

Бу сыртка біріктіруші фланецке қосылған сорғыш кұбыр арқылы шығарылады.

ECKEPTY!

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен тендес болу керек.

ECKEPTY!

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сузу нускасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен іістерден тазартады.

Ескертпе: Көмір сүзгісіндегі айналатын ауа корпусын,

жанына ауа өткізетін түтік арқылы асханаға қайта жіберіледі.

Сорғыш қозғаушысы жоқ үлгілер тек желдетпе төртібінде ғана жұмыс істейді. Оларды сыртқы сорғыш құрылғысына қосу қажет (жеткізілмейді). Оны орнату нұсқауы құрылғының өзіне қоса тіркелген.

Бекіту

Курылғыны бекіту алдында құрамдастарының зақымдалмағанын тексеріңіз, зақымдалған жағдайда дилерге хабарласып, бекіту процедурасын токтатыңыз. Сондай-ақ, төменде барлық нүсқауларды мұқият оқып шығыңыз.

• 5 метрден аспайтын ауа өткізу түтігін пайдаланыңыз.
- Түтіктегі кисык сызықтар санын азайтыңыз, себебі кисык сызық сору тиімділігінің эквивалентін 1 сызықтық метрге дейін азайтады. (Мысалы: егер екі 90° кисық сызық пайдаланылса, түтік ұзындығы 3 метрден аспауы тиіс).
• Бағытты шұғыл өзгертпеніз.
- Жалпы ұзындығы 150 мм диаметрі тұрақты түтікті пайдаланыңыз.
- Стандартка сай келетін материалды пайдаланыңыз.
- Жоғарыдағы нұсқауларды қарамаған жағдайда, жеткізуші сыйымдылық немесе шу мәселелеріне жауапты болмайды және кепілдік берілмейді.
- Саңылау жасамас бұрын, корпус ішінің, сорғыш қақпағы корпусы аймағының дұрыс орнатуға кедергі келтіретін ақауларды тудыруы мүмкін корпус құрылымы не басқа да бөлшектерінің жоқ екендігін тексеріңіз. Сорғыш қақпағы мен тығынының жалпы өлшемдерінің корпуспен үйлесімді екенін және осылайша орнатуға болатындығын тексеріңіз.
- Бурандаларды корпуска кірістірмес бұрын өнімнің үстелдің үстіңгі тақтайына тиісінше перпендикуляр екеніне көз жеткізіңіз.

Панель жиынтығы

(тек панелі түтін сорғышпен жабдықталмаған үлгілерге арналған)

АБАЙЛАНЫЗ!

Орнатуды тек білікті орнатушылар ғана орындауы тиіс. ОРНАТУШЫ НАЗАРЫНА: Түтін сорғышты орнатуға, оған қоса бұйыммен бірге жеткізілетін кез келген орнату жинағының сәйкестігін тексеруге тек орнатушы жауапты.

Төменде орнатушыға арналған пайдалы нұсқаулықтардың толық тізімі берілген:

- отка төзімді ПАНЕЛЬДІ пайдаланыңыз (IEC/EN 60335-2- 31 стандартының 30-бабына сай), ол жұмыс кезіндегі температураға (кемінде 80°C) және вілғалдылыққа (кемінде 93%) жарамды болуы тиіс;

- пайдаланылатын ПАНЕЛЬДІН жалпы салмағы 1,5 кг-нан аспауы керек;

- ПАНЕЛЬДІ тутін сорғышка бекіту нуктелері арқылы бекітіңіз. Тутін сорғышпен бірге берілмеген панельді құрастыруға қатысты суреттерді де қараңыз.

- ПАНЕЛЬДІ бекіту үшін сәйкес келетін механикалық бөлшектерді қолданыңыз (жинакпен бірге берілмейді). Airforce компаниясы гипс панельдерді және/немесе бұйымды дұрыс орнатпау салдарынан адамдарға немесе мүліkke тиетін зиян үшін жауап бермейді.

Пайдалану

А баскару дисплейі

P2. Шамның ON/OFF (Қосу/өшіру) түймесі

Панель ЖАБЫК болса, Р1 түймесі басылған кезде түтін сорғыш іске қосылып, сору панелі көтеріледі.

Бул әрекет сондай-ак мотор мен шамды басқаратын В басқару дисплейін пайдалануға мүмкіндік береді.

Панель АШЫК болса, Р1 түймесі басылған кезде түтін сорғыш өшеді де, сору панелі жабылады. Бүл әрекет барлық жұмыс істеп түрган мотор және шам функцияларын дереву токтатады.

Ескертпе: Панель жабык болғанда немесе қозғалып түрганда, В басқару дисплейі өшірулі күйде қалады. Панель толық ашық болған кезде, В дисплейін пайдалануға болады.

P2. Шамның ON/OFF (Қосу/өшіру) түймесі

Панель ЖАБЫК болса, Р2 туймесі басылған кезде тутін сорғыш іске қосылып, сору панелі көтеріледі де, шамдар тек тартпалы тутін сорғыш толык ашылған кезде гана жанады.

Панель АШЫК болса, онда тутін сорғыш шамдарын тек жағып-қосу ғана мүмкін болады.

Ескертпе: Р2 шам түймесі жарық көмескілігін реттемейді және ол түтін сорғышты өшірмейді.

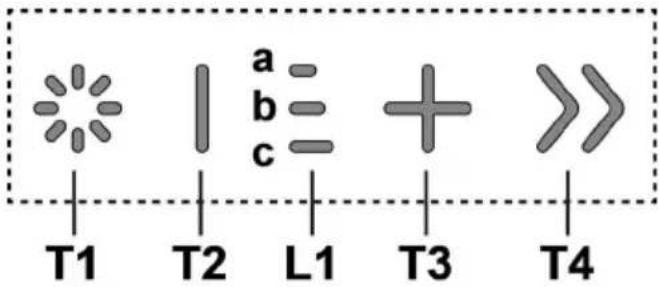

В баскару дисплейі

T1. Шамның ON/OFF (Қосу/өшіру) түймесі
T2. Сору жылдамдығын азайту/моторды өшіру түймесі
L1. Жылдамдык индикаторының ЖШД шамы косулы
T3. Моторды косу/кіріс ағын жылдамдығын арттыру түймесі
T4. "BOOST" (Тездету) – каркынды жылдамдык функциясының түймесі
T1: Шамның ON/OFF (Қосу/өшіру) түймесі
шамды қосуға және өшіруге арналған.
Шамның жарық күшін арттыру не кеміту үшін Т1 түймесін басып тұрыңыз.

T2: Жылдамдыкты азайту / моторды өшіру түймесі кіріс куатты азайту түймесін түтін тартқыш өшкенше басыңыз.

түтін тартқышты тікелей өшіріңіз.

L1: Жылдамдык индикаторының ЖШД шамы косулы

орталык ЖШД шамдары белсенді/пайдаланылған кіріс ағын жылдамдығына байланысты жанады:

Т3: Жылдамдыкты артыру түймесі түтін тартқышты іске қосу үшін басыңыз Кіріс куатты артыру үшін басыңыз.

T4: "BOOST" (Тездету) – каркынды жылдамдык функциясының түймесі

30 минут уақытқа қойылған "BOOST 1" қарқынды кіріс жылдамдығын белсендіру үшін, Т4 түймесін басыңыз осы үзартылған уақыт пісіру барысында түтіннің көп мөлшерін шығаратын тамақ өзірлеу түрлері үшін лайықты пісіру уақытының болуына кепілдік беруге арналған

Ескертпе: 30 минуттан кейін түтін тартқыш бұрын орнатылған кіріс ағын жылдамдығына қайтады ***

мотор "BOOST 1" (1-тездету) режимінде болған кезде Т4 түймесі тағы да басылса, "BOOST 2" карқынды сору жылдамдығы 7 минутқа орнатылады

Ескертпе: 7 минуттан кейін түтін тартқыш бұрын орнатылған кіріс ағын жылдамдығына қайтады ***

Ескертпе: осыған дейін орнатылған сору жылдамдығына оралу үшін Т4 түймесін осы 7 минут ішінде тағы да басыңыз ***

"BOOST1" және "BOOST2" функциялары белсенді болған кезде, мынаны басыңыз:

T2 – осыған дейін орнатылған сору жылдамдығына оралу үшін басылады ***

T3 – 3-ші сору жылдамдығына оралу үшін

*** алдыңғы сору жылдамдықтың индикаторлық ЖШД шамдары арқылы көрінеді L1 қарқынды жылдамдықты түтін сорғыш өшірулі кезде тікелей орнатқан болсаңыз, мотор орнатылған уақыттан кейін іске қосылады.

"BOOST" (Тездету) функцияларын пайдаланып жаткан кезде, Т4 белгісі жыпылыктайды ("BOOST 1" (1-шії тездету): ақ шам - "BOOST 2" (2-шії тездету): көк шам)

Техникалық қызмет көрсету

Тазалау

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз.
ҚұРЫЛғЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚұРАЛЫН ПАЙДАЛАНБАҚЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТИ ПАЙДАЛАНБАҚЫЗ!

Май сүзгісі

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын жуғыш заттармен қолмен немесе төмен температурада және үнемді жуу цикліндегі ыдыс жуғыш машинасында тазалап тұру керек (немесе фильтрді қанықтыру жүйесі, егер сіздің үлгіде болса, берілген қажеттілікті көрсеткен жағдайда). Майды тазалау фильтрі ыдыс жуғыш машинасымен

жуганда өңсізденуі мүмкін. Бірақ оның тазалау сипаты мүлде өзгермейді.

Май сүзгілері мен көмір сүзгілерін кірістіру не алып тастау кезінде сорғыш қакпағының алынатын бөлігінің жұмыссыз күйде екенін тексеріңіз.

Содан сон алдыңғы тақтайшасын бір уақытта әр бөлігінің жоғарғы жағын тарту арқылы алып тастаңыз.

Тақтайша май сүзгілері кірістірілу үшін алға қарай төңкеріледі.

18-21-cypet

Көмір сүзгіш (тек сүзгіш-сорғыш түрінде)

Ас пісірген кезде жарамсыз ністі устан қалады.

жуылатын көмірлі фильтр.

Көмір фильтрін екі ай сайын (немесе фильтрді қанықтыру туралы хабарлау жүйесі – өгер сіздің моделінізде орнатылған болса - осындай қажеттілікті хабарласа) ыстық суда және тиісті жуу құралдарымен, немесе 65°C температурада ыдыс жуғыш машинада жууға болады (берілген жағдайда толық ыдыссыз жуу циклін орындау қажет).

Фильтрге зақым келтірмей артық суды алып тастаңыз да фильтрдің артқы бөлігін толық кептіру үшін оны 10 минутқа 100°C, температурадағы духовкаға салыңыз. 3 жыл сайын және материал зақымданған сайын қосымша бетті ауыстырып тұрыңыз.

Май сүзгісін алып тастағаннан кейін көмір сүзгілерін кірістіруге болады (берілмеген).

Шам ауыстыру

Корпус жарык диод технологиясына негізделген жарык жүйесімен жабдыкталған.

Жарык диодтары оңтайлы жарықты, әдеттегі шамдардан 10 есе артық ұзақтықты қамтамасыз етеді және 90% электр энергиясын сақтауға мүмкіндік береді.

Шамдарды ауыстыру үшін, өкілетті қосалқы бөлшектер орталығына хабарласыңыз.
