Downdraft - Dunstabzugshaube Airforce - Kostenlose Bedienungsanleitung

Marke	Airforce
Modell	Downdraft
Produkttyp	Arbeitsplattenintegrierte Abluft-/Umlufthaube
Einsatzversion	Abluftversion (Außenabführung) oder Umluftversion (Rezirkulation mit Aktivkohlefilter)
Abmessungen (L x T x H)	Ca. 750-900 mm x 500 mm x 200 mm (je nach Schrankkonfiguration)
Nettogewicht	Ca. 15 kg
Stromversorgung	220-240 V ~ 50/60 Hz
Saugleistung	3 Stufen + 2 Boost-Stufen (Boost 1: 30 min, Boost 2: 7 min)
Beleuchtung	Integrierte LED, dimmbar durch langes Drücken der Taste T1
Bedienung	Touch-Bedienfeld mit Bedienbildschirm A (Öffnen/Schließen der Klappe) und Bildschirm B (Geschwindigkeit, Beleuchtung, Anzeigen)
Filter	Waschbarer Metallfettfilter (monatlich); waschbarer Aktivkohlefilter (alle 2 Monate, Austausch alle 3 Jahre)
Filtersättigungsanzeige	Blinkende L1-Anzeigen: gemeinsam für Fettfilter, abwechselnd für Aktivkohlefilter
Sicherheit	Sicherheitsschalter, die den Betrieb verhindern, wenn die Frontklappe abgenommen ist; automatische Abschaltung bei Überhitzung (über Schutzschalter)
Installation	Mindestabstand von 400 mm zwischen Kochfeld und darüberliegenden Komponenten; Elektronikbox mindestens 65 cm vom Kochfeld entfernt
Wartung und Reinigung	Monatliche Reinigung der Außenseite mit feuchtem Tuch und neutralem Reinigungsmittel; kein Alkohol oder Scheuermittel verwenden
Ersatzteile	Mit (*) gekennzeichnete Teile optional; LED-Lampen nur durch autorisierten Kundendienst ersetzen
Reparierbarkeit	Reparatur durch autorisiertes Servicecenter; Motorkabel nicht durchtrennen (Garantieverlust)
Umweltinformationen	Entsorgung am Ende der Lebensdauer: nicht mit dem Hausmüll entsorgen (Elektro- und Elektronik-Altgeräte)

Häufig gestellte Fragen - Downdraft Airforce

Wie reinige ich die Fettfilter?

Die Fettfilter sollten einmal im Monat (oder wenn die Sättigungsanzeige blinkt) gereinigt werden. Verwenden Sie heißes Wasser und ein mildes Reinigungsmittel, von Hand oder im Geschirrspüler bei niedriger Temperatur. Nach der Reinigung gründlich trocknen, bevor Sie sie wieder einsetzen.

Wie ersetze ich die LED-Lampen?

Die LED-Lampen dürfen nur durch ein autorisiertes Servicecenter ersetzt werden. Kontaktieren Sie den Kundendienst für Ersatzteile. Versuchen Sie nicht, die LEDs selbst zu ersetzen.

Wie setze ich die Filtersättigungsanzeige zurück?

Halten Sie die Taste T3 gedrückt, nachdem Sie die Haube eingeschaltet haben. Die L1-Anzeigen blinken und erlöschen, ein akustisches Signal bestätigt den Reset. Bei Fettfiltern blinken die Anzeigen gemeinsam, bei Aktivkohlefiltern abwechselnd.

Wie groß ist der Mindestabstand zwischen Haube und Kochfeld?

Es wird empfohlen, einen Mindestabstand von 400 mm zwischen Kochfeld und den über der Haube angebrachten Komponenten einzuhalten, um das Öffnen und Schließen der Saugklappe zu ermöglichen.

Kann ich die Haube ohne Aktivkohlefilter verwenden?

Ja, wenn Sie die Haube in der Abluftversion (Außenabführung) verwenden, müssen Sie den Aktivkohlefilter entfernen. In der Umluftversion (Rezirkulation) ist der Aktivkohlefilter erforderlich und muss installiert werden.

Wie öffne ich die Saugklappe?

Drücken Sie die Taste P1 auf dem Bedienfeld A. Wenn die Klappe geschlossen ist, schaltet diese Taste die Haube ein und hebt die Klappe. Zum Schließen drücken Sie erneut P1, wodurch die Haube ausgeschaltet und die Klappe abgesenkt wird.

Was bedeutet das Blinken der L1-Anzeigen?

Wenn alle drei L1-Anzeigen gemeinsam blinken, bedeutet dies, dass der Fettfilter gereinigt werden muss. Blinken sie abwechselnd (einer nach dem anderen), muss der Aktivkohlefilter gereinigt oder ausgetauscht werden.

Wie lange dauert die Boost-Funktion?

Die Boost-Funktion hat zwei Stufen: Boost 1 (Intensivstufe) dauert 30 Minuten, danach kehrt die Haube zur vorherigen Stufe zurück. Boost 2 dauert 7 Minuten. Durch erneutes Drücken der Taste T4 kehren Sie zur vorherigen Stufe zurück.

Kann ich die Haube selbst installieren?

Die elektrische Installation muss von einem qualifizierten Fachmann durchgeführt werden. Die mechanische Montage kann von einem erfahrenen Heimwerker durchgeführt werden, es wird jedoch empfohlen, einen Installateur zu beauftragen, um Sicherheit und Konformität zu gewährleisten.

Wie reinige ich die waschbaren Aktivkohlefilter?

Waschen Sie die Aktivkohlefilter alle zwei Monate mit heißem Wasser und einem milden Reinigungsmittel oder im Geschirrspüler bei 65°C (ohne Geschirr). Trocknen Sie sie im Ofen bei 100°C für 10 Minuten. Ersetzen Sie das Kissen alle 3 Jahre oder wenn es beschädigt ist.

BEDIENUNGSANLEITUNG Downdraft Airforce

DE Montage- und Gebrauchsanweisung

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

• Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
• Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält.
• Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
• Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Ihrem Händler in Verbindung.

Anmerkung: Die mit "(*)" gekennzeichnete Details sind Optionszubehöre, die nur mit einigen Modellen mitgeliefert werden, oder die nicht mitgeliefert und gekauft werden müssen.

Warnung

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker herauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen wurden und sich der damit verbundenen

Gefahren bewusst sind.

• Darauf achten, dass Kinder mit dem Gerät nicht spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

• Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.
  • Die Dunstabzugshaube muss regelmäßig von innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollten die Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.

• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, daher ist sie in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten

darf im Aufstellraum der Geräte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.

• Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.

- Für das Ableiten der Küchengerüche halten Sie sich an die Voschriften der örtlichen Behörde.

- Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.

• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!

- Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.

- Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp.

• Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.

- Im Zweifelsfall, fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

⚠ ACHTUNG! Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

⚠️ Elektrischer Anschluss

Der Anschluss der Abzugshaube an das Stromnetz muss vom Fachpersonal durchgeführt werden.

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

⚠ HINWEIS! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Befestigung

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Wichtig: Die Haube muss so installiert werden, dass sie zur Wartung zugänglich bleibt.

Anmerkung: Das Kabel, das den extern installierten Motor mit der Abzugshaube verbindet, ist 3 Meter lang.

Achtung! Wird die Verbindunskabel zwischen der Dampfhaube und dem Motor abgeschnitten, besteht kein Gewährleistungsaspruch mehr.

Beim Handhaben der Abzugshaube achten Sie darauf, dass Ihre Hände nicht in Reichweite des herausziehbaren Paneels (Abzug) gelangen.

Die Haube ist mit Sicherheitsschaltern versehen, die den Betrieb der Haube abschaltet, wenn das vordere Filterpaneel ausgehakt wird.

In der Absicht unsere Produkte ständig zu verbessern, behalten wir uns das Recht vor, an den technischen, funktionellen und ästhetischen Eigenschaften alle Veränderungen vorzunehmen, die sich aus ihrer Weiterentwicklung ergeben. Bei der Version mit externem Motor muss nur ein Abluftmotor (externer Motor) verwendet werden, der vom gleichen Hersteller stammt wie das Gerät.

Bei der Befestigung der Abzugshaube sollte der Abstand zwischen der Kochfläche und den Elementen, die sich oben an der Dunstabzugshaube befinden könnten, 400 mm nicht unterschreiten, um den Hub nach oben (Öffnen) und nach unten (Schliessen) des Abzugspaneels nicht zu hemmen und den Zugang zu den Bedienelementen an dem Bedienfeld zu vereinfachen.

HINWEIS: das Metallgehäuse mit den elektronischen Bauteilen muss mindestens 65 cm von dem Gasherd oder von der Saugöffnung der Haube installiert werden.

VORSICHT: das Metallgehäuse mit den elektronischen Bauteilen muss mindestens 10 cm über dem Boden und in ausreichendem Abstand von allen Hitzequellen (z.B.: Seitenwand des Backofens, Herdplatte) installiert werden.

GASKOCHFELD:

Alle Gaskochfelder dürfen die folgenden Werte nicht überschreiten: Maximale Gesamtleistung wie in Abb.3 und max. 5 einzelne Brenner. ● Ein Gaskochfeld von 75 cm darf die folgenden Werte nicht überschreiten: Maximale Gesamtleistung 11,9 KW; maximale Gesamtleistung hintere Kochfelder: 4,7 KW; maximale Leistung Wok 4,2 KW. ● Ein Gaskochfeld von 90 cm darf die folgenden Werte nicht überschreiten: Maximale Gesamtleistung 13,7 KW; maximale Gesamtleistung hintere Kochfelder: 4,7 KW; maximale Leistung Wok 6 KW.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC - UK SI 2013 No.3113 über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

•Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

•Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

•EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

⚠️ HINWEIS!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welches auf Aktivkohle basiert, installieren.

Achtung: Die durch die Aktivkohlefilter umgewälzte Luft wird der Küche über eine Leitung wieder zugeführt, die die Luft auf eine Schrankseite lenkt.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Montage

Bevor Sie mit der Installation des Gerätes beginnen, vergewissern Sie sich bitte, dass weder das Gerät noch Zubehörteile beschädigt sind. Beschädigte Geräte nicht in Betrieb nehmen; wenden Sie sich in diesem Fall an den Verkäufer des Geräts und führen Sie die Installation nicht weiter durch. Darüber hinaus lesen Sie bitte nachfolgende Hinweise sorgfältig durch.

• verwenden Sie ein Abluftrohr, das über eine Höchstlänge von max. 5 M verfügt.
• Eine Mindestanzahl an Krümmungen verwenden, weil jede Krümmung die Leistungsfähigkeit der Haube um 1 Linearmeter verringert. (Z.B.: bei 2 Krümmungen und einem 90° Winkel sollten die Röhre nicht länger als 3 Meter sein).
  • Vermeiden Sie starke Rohrkrümmungen.
• Röhre mit einem konstanten Querschnitt von 150 mm verwenden.
• ein nach den gesetzlichen Bestimmungen zugelassenes Material verwenden.
• Für Probleme hinsichtlich der Leistung oder Lautstärke des Geräts, die durch das Nichtbeachten der oben genannten Anweisungen entstehen können, übernimmt der Hersteller keinerlei Verantwortung und es können keine Garantieansprüche geltend gemacht werden.
• Bevor Sie das Loch bohren, vergewissern Sie sich, dass sich im Inneren des Schranks, wo die Haube angebracht werden soll, nicht das Gerüst des Schrankes oder andere Besonderheiten befinden, welche zu Problemen bei der korrekten Installation der Abzugshaube führen könnten. Vergewissern Sie sich, dass der Raumbedarf der Haube und des Kochfelds mit dem Schrank übereinstimmen und die Installation somit möglich ist.
• Bevor Sie die Schrauben in den Schrank einsetzen, versichern Sie sich, dass das Produkt perfekt vertikal zur Arbeitsfläche ist.

Montage Platte

(nur bei Modellen, bei denen die Platte nicht mit der

Abzugshaube geliefert wird)

ACHTUNG!

Der Einbau darf ausschließlich von Fachinstallateuren durchgeführt werden. FÜR DEN INSTALLATEUR: Der Installateur ist allein verantwortlich für die Installation der Abzugshaube, einschließlich der Konformitätsprüfung des Befestigungsbausatzes, der eventuell zum Lieferumfang

gehört. Im Folgenden einige nützliche Hinweise, ohne Anspruch auf Vollständigkeit, für den Installateur:

• Eine feuerfeste PLATTE (konform mit Art. 30 der IEC/EN 60335-2-31) verwenden, die für die Temperaturen (mindestens 80°C) und Feuchtigkeit (mindestens 93%), die von der Anwendung während des Betriebs erreicht werden, geeignet ist;
• Gesamtgewicht der verwendete PLATTE nicht über 1,5 kg;
• die PLATTE an der Abzugshaube an den Befestigungspunkten befestigen. Siehe die Montagezeichnungen von der nicht mit der Haube gelieferten Platte.
• für die Befestigung der PLATTE geeignete mechanische Bauteile (nicht im Montagesatz inbegriffen) verwenden. Airforce haftet nicht für Personen- und Sachschäden durch eine falsche Installation der Gipsplatten und/oder des Artikels.

Betrieb

Display Steuerungen A

P1. Taste zum Öffnen/Schließen der Abzugsplatte.

P2. Taste Licht ON/OFF

P1. Taste zum Öffnen/Schließen der Abzugsplatte

Wenn die Platte GESCHLOSSEN ist, schaltet sich durch Drücken der Taste P1 der Abzug ein und die Abzugsplatte hebt sich.

Dieser Vorgang ermöglicht auch den Zugriff auf das Display Steuerungen B, das den Motor und die Beleuchtung steuert.

Wenn die Platte OFFEN ist, schaltet sich durch Drücken der Taste P1 der Abzug AUS und die Abzugsplatte schließt sich. Dieser Vorgang stoppt alle aktiven Motor- und Beleuchtungsfunktionen umgehend.

Anmerkung: Das Display der B-Steuerungen ist bei geschlossener oder sich bewegender Platte deaktiviert. Erst bei komplett geöffneter Platte kann das Display B verwendet werden.

P2. Taste Licht ON/OFF

Bei GESCHLOSSENER Platte wird durch Drücken der Taste P2 der Abzug eingeschaltet, es hebt sich die Abzugslatte und die Lampen schalten sich erst dann ein, wenn das Fach komplett geöffnet ist.

Wenn die Platte GEÖFFNET ist, können lediglich die Lichter des Abzugs ein- und ausgeschaltet werden.

Anmerkung: Das Dimmen der Lichter und das Abschalten des Abzugs kann nicht mit der Taste P2 gesteuert werden.

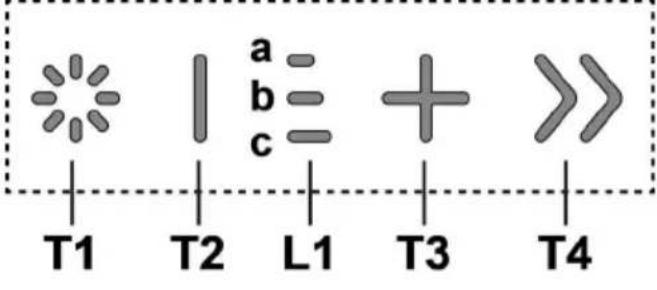

Display Steuerungen B

T1. Taste Licht ON/OFF
T2. Taste Minderung der Abluftleistung /Motorabschaltung
L1. Led-Anzeige aktive Leistung
T3. Taste Motoreinschaltung /Erhöhung der Abluftleistung
T4. Taste "BOOST"-Funktion - Leistung intensive-

T1: Taste Licht ON/OFF

um das Licht ein- und auszuschalten.

Durch längeres Drücken der Taste T1 kann die Lichtstärke erhöht/verringert werden.

T2: Taste Leistungsminderung / Motorabschaltung drücken, um die Abluftleistung zu vermindern, bis sich die Dunstabzugshaube abschaltet.

drücken und gedrückt halten, um die Dunstabzugshaube gleich abzuschalten.

L1: Led-Anzeige aktive Leistung

die zentralen Led fangen je nach der aktiven/verwendeten Abaugleistung an, zu leuchten:

Absaugleistung 1, es schaltet sich die Led a ein

Absaugleistung 2, es schalten sich die Leds a+b ein

Absaugleistung 3, es schalten sich die Leds a+b+c ein

T3: Taste Leistungserhöhung

drücken, um die Dunstabzugshaube einzuschalten drücken, um die Abluftleistung zu erhöhen.

T4: Taste "BOOST"-Funktion - Leistung intensive-

T4 drücken, um die starke Abluftleistung "BOOST 1", eingestellt auf 30 Minuten, einzuschalten Diese verlängerte Zeiteinstellung soll eine nutzbare Zeit beim Garen mit einem hohen Dampfgehalt garantieren

Hinweis: Sobald die 30 Minuten abgelaufen sind, kehrt die Dunstabzugshaube wieder auf die vorher eingestellte Abluftleistung zurück ***

mit dem auf "BOOST 1" geschalteten Motor, erneut T4 drücken, um die starke Abluftleistung "BOOST 2", die auf 7 Minuten eingestellt ist, einzuschalten

Hinweis: Sobald die 7 Minuten abgelaufen sind, kehrt die Dunstabzugshaube wieder auf die vorher eingestellte Abluftleistung zurück ***

Hinweis: Wenn man erneut auf T4 innerhalb der 7 Minuten drückt, kehrt die Dunstabzugshaube wieder auf die vorher eingestellte Abluftleistung zurück ***

bei den eingeschalteten Funktionen "BOOST1" und

"BOOST2", kehrt man, wenn man drückt: T2 Rückkehr zur zuvor eingestellten Absaugleistung *** T3 Rückkehr zur 3. Absaugleistungsstufe

*** die vorher eingestellte Absaugleistung ist auf der Led-Anzeige L1 zu sehen

Wird die intensive Leistung direkt bei ausgeschaltetem Abzug eingestellt, schaltet sich der Motor nach Ablauf der Zeit ab.

Sind die "BOOST" Funktionen eingeschaltet, blinkt das Symbol T4

(„BOOST 1“: weißes Licht - „BOOST 2“: blaues Licht)

Anzeigen für Filtersättigung

In regelmäßigen Abständen zeigt die Dunstabzugshaube an, dass die Filterwartung auszuführen ist.

LED L1 (a-b-c) blinkend eingeschaltet (alle Kontrollleuchten blinken gemeinsam): Der Fettfilter muss gewartet werden.

LED L1 (a-b-c) abwechselnd eingeschaltet (die Kontrollleuchten schalten sich der Reihe nach ein und aus): Der Aktivkohlefilter muss ausgetauscht werden

Anmerkung: Die Filtersättigung wird innerhalb der ersten 10 Sekunden nach dem Einschalten der Dunstabzugshaube angezeigt, innerhalb dieser Zeitspanne muss die Sättigungsanzeige wieder zurückgesetzt. werden.

Reset der Filtersättigungsanzeigen:

Längeres Drücken der Taste T3

LED L1 (a-b-c) schaltet sich ein und aus (je nach Filtertyp, für den der Reset durchgeführt wird, blinken die Kontrollleuchten zusammen oder leuchten nacheinander auf); Es wird ein akustisches Signal ausgegeben, um den erfolgreichen Reset zu bestätigen.

Aktivierung der Filtersättigungsanzeige

Hinweis: Dieser Vorgang wird bei abgeschalteter Dunstabzugshaube durchgeführt.

- Fettfilter

Diese Anzeige ist in der Regel aktiviert 1. längeres Drücken der Tasten T3 und T2

wenn die Anzeige aktiviert ist, leuchtet die Taste T3 Zur Deaktivierung die Taste T2 drücken wenn die Anzeige deaktiviert ist, leuchtet die Taste T2

Zur Aktivierung die Taste T2 drücken

- Aktivkohlefilter

Diese Anzeige ist in der Regel abgeschaltet 2. längeres Drücken der Tasten T3 und T2

wenn die Anzeige aktiviert ist, leuchtet die Taste T3 Zur Deaktivierung die Taste T2 drücken wenn die Anzeige deaktiviert ist, leuchtet die Taste T2 Zur Aktivierung die Taste T2 drücken

Hinweis: 3. längeres Drücken der Tasten T3 und T2 Ausstieg aus dem Einstellungsmenü.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE

WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zum Ein- und Ausbau der Fett- und Kohlefilter, den Korpus ganz rausziehen.

Entfernen Sie das Frontpaneel, indem Sie gleichzeitig beide Seiten am oberen Teil ziehen. Das Paneel nach vorne drehen und die Fettfilter wechseln.

Bild. 18-21

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den vollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach diesen bei 100° für 10 Minuten in den Ofen legen, um ihn vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

Nach Entfernung der Fettfilter ist es möglich, die (nicht

mitgelieferten) Aktivkohlefilter einzusetzen.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet.

Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie haben eine Leistungsdauer, die das Zehnfache deren der traditionellen Lichter ist und bieten eine Energieersparnis bis zu 90%.

Für den Wechsel der Lampen kontaktieren Sie das zuständige Zentrum für den Austausch.

Mens funktionen "BOOST" er aktiv, blinker symbolet T4

("BOOST 1": hvidt indikatorlys - "BOOST 2": blåt indikatorlys)

Indikatorer for filtermætning
