Downdraft - Liesituuletin Airforce - Ilmainen käyttöohje ja opas

Merkki	Airforce
Malli	Downdraft
Tuotetyyppi	Työtasoon integroitu liesituuletin (imuvaihtoehto / kiertoilma)
Käyttöversio	Imuversio (ulkoilman poisto) tai suodatinversio (kiertoilma hiilisuodattimella)
Mitat (P x L x K)	Noin 750-900 mm x 500 mm x 200 mm (kalusteen mukaan)
Nettopaino	Noin 15 kg
Sähköliitäntä	220-240 V ~ 50/60 Hz
Imuteho	3 nopeutta + 2 Boost-tasoa (Boost 1: 30 min, Boost 2: 7 min)
Valaistus	Integroitu LED, himmennettävä pitkällä painalluksella T1
Ohjaukset	Kosketusohjauspaneeli, jossa ohjausnäyttö A (paneelin avaus/sulku) ja näyttö B (nopeus, valaistus, merkkivalot)
Suodattimet	Pestävä metallinen rasvasuodatin (kuukausittain); pestävä aktiivihiilisuodatin (2kk välein, vaihto 3 vuoden välein)
Suodattimien kyllästymisilmaisin	Vilkkumismerkit L1: yhdessä rasvasuodattimelle, vuorotellen hiilisuodattimelle
Turvallisuus	Turvakytkimet pysäyttävät toiminnan, jos etupaneeli irrotetaan; automaattinen sammutus ylikuumenemisen sattuessa (katkaisijan kautta)
Asennus	Vähimmäisetäisyys 400 mm keittotason ja yläpuolisten komponenttien välillä; elektroniikkalaatikko vähintään 65 cm keittotasosta
Huolto ja puhdistus	Ulkopinnan kuukausittainen puhdistus kostealla liinalla ja miedolla pesuaineella; älä käytä alkoholia tai hankaavia aineita
Varaosat	Merkityt osat (*) valinnaisia; LED-lamppujen vaihto vain valtuutetun huollon toimesta
Korjattavuus	Korjaus valtuutetussa huoltokeskuksessa; älä katkaise moottorin liitäntäjohtoa (takuu menetetty)
Ympäristötiedot	Kierrätys käyttöiän päättyessä: älä hävitä sekajätteen mukana (WEEE-direktiivi)

Usein kysytyt kysymykset - Downdraft Airforce

Miten rasvasuodattimet puhdistetaan?

Rasvasuodattimet on puhdistettava kerran kuukaudessa (tai kun kyllästymisilmaisin vilkkuu). Käytä kuumaa vettä ja mietoa pesuainetta, käsin tai alhaisessa lämpötilassa astianpesukoneessa. Pese ja kuivaa huolellisesti ennen takaisin asentamista.

Miten LED-lamput vaihdetaan?

LED-lamput saa vaihtaa vain valtuutettu huoltoliike. Ota yhteyttä asiakaspalveluun varaosien hankkimiseksi. Älä yritä vaihtaa LEDejä itse.

Miten suodattimen kyllästymisilmaisin nollataan?

Pidä T3-painiketta painettuna liesituulettimen käynnistämisen jälkeen. Merkkivalot L1 vilkkuvat ja sammuvat, äänimerkki vahvistaa nollauksen. Rasvasuodattimilla merkkivalot vilkkuvat yhdessä, hiilisuodattimilla vuorotellen.

Mikä on vähimmäisetäisyys liesituulettimen ja keittotason välillä?

On suositeltavaa pitää vähintään 400 mm:n etäisyys keittotason ja liesituulettimen yläpuolisten komponenttien välillä imupaneelin avaamisen ja sulkemisen mahdollistamiseksi.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Kyllä, jos käytät liesituuletinta imuversiona (ulkoilman poisto), sinun on poistettava hiilisuodatin. Suodatinversiossa (kiertoilma) hiilisuodatin on tarpeen ja se on asennettava.

Miten imupaneeli avataan?

Paina ohjauspaneelin A P1-painiketta. Jos paneeli on kiinni, tämä painike käynnistää liesituulettimen ja nostaa paneelin ylös. Sulje painamalla P1 uudelleen, jolloin liesituuletin sammuu ja paneeli laskee.

Mitä L1-merkkivalojen vilkkuminen tarkoittaa?

Jos kaikki kolme L1-merkkivaloa vilkkuvat yhdessä, se tarkoittaa, että rasvasuodatin on puhdistettava. Jos ne vilkkuvat vuorotellen (yksi toisensa jälkeen), se tarkoittaa, että hiilisuodatin on puhdistettava tai vaihdettava.

Mikä on Boost-toiminnon kesto?

Boost-toiminnolla on kaksi tasoa: Boost 1 (tehokas nopeus) kestää 30 minuuttia, minkä jälkeen liesituuletin palautuu edelliseen nopeuteen. Boost 2 kestää 7 minuuttia. Painamalla T4-painiketta uudelleen palaat edelliseen nopeuteen.

Voinko asentaa liesituulettimen itse?

Sähköasennus on teetettävä pätevällä ammattilaisella. Mekaanisen asennuksen voi tehdä taitava käsityöläinen, mutta turvallisuuden ja vaatimustenmukaisuuden varmistamiseksi suositellaan asentajan käyttöä.

Miten pestävät hiilisuodattimet puhdistetaan?

Pese hiilisuodattimet kahden kuukauden välein kuumassa vedessä miedolla pesuaineella tai astianpesukoneessa 65°C:ssa (ilman astioita). Kuivaa ne uunissa 100°C:ssa 10 minuuttia. Vaihda tyyny 3 vuoden välein tai jos se on vaurioitunut.

KÄYTTÖOHJE Downdraft Airforce

FI Asennus- ja käyttöohjeet

Jos lamppu on vaihdettava, ota yhteys valtuutettuun huoltoliikkeeseen.

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomio: Osat, joissa on symboli "(*)", ovat valinnaisia lisävarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivät kuulu toimitukseen ja jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.

• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.

• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty.
• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Alä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUÖMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

⚠️ VARIOITUS! Kiinnitysruuvien ja – laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää

tukipintana, jollei niin ole erikseen mainittu.

• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

⚠️ VAROITUS! Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Sähköliitäntä

Tuulettimen liittämisen sähköverkkoon voi tehdä ainoastaan valtuutettu tekninen asiantuntija.

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

HUOMIO! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Asennus

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Huomio: Asennus on aina tehtävä siten, että tuulettimen ja sen elektronisten komponenttien huolto on mahdollista.

Huomaa: johto, joka liittää etämoottorin liesituulettimeen, on 3 metriä pitkä.

Huomio! Älä leikkaa liesikuvun ja moottorin välistä liitosjohtoa, jotta et menettäisi takuuoikeutta.

Älä vie käsiä ulosvedettävän imupaneelin (laatikon) toiminta-alueelle tuulettimen ollessa käynnissä.

Tuulettimessa on turvakytkimet, jotka estävät toiminnan kun suodattimien etupaaneli on irrotettu.

Parantaaksemme jatkuvasti tuotteidemme laatua, pidätämme oikeuden tehdä niiden teknisiin, toiminnallisiin tai ulkoisiin ominaisuuksiin kaikki tarvittavat tuotekehitystyöt.

Malissa jossa moottori sijaitsee laitteen ulkopuolella, on tuulettimen normaalin toiminnan varmistamiseksi käytettävä saman valmistajan imulaitetta (ulkoinen moottori).

Laitteen asennuksessa on suositeltavaa jättää työtason ja mahdollisten tuulettimen yläpuolelle sijoitettavien osien väliin vähintään 400mm etäisyys.

Näin imupaneeli voi liikkua esteettä ylöspäin (avautuminen) ja alaspäin (sulkeutuminen) ja paneelissa oleviin tuulettimen ohjaimiin on helpompi päästä käsiksi.

VÄROITUS: Laita metallinen sähkökaappi 65 cm etäisyydelle kaasutasosta tai ainakin 65cm etäisyydelle tuulettimen imukohdasta.

SUOSITUS: Suosittelemme, että metallinen sähkökaappi asennetaan vähintään 10 cm korkeudelle lattiasta ja riittävän kauas kaikista lämmönlalhteistä (esim: uunista tai keittotasosta).

KAASUKEITTOTASO:

Kaasukeittotasot eivät saa ylittää seuraavia arvoja: Suurin kokonaisteho kuvan 3 mukaisesti ja enintään 5 yksittäiselle polttimelle. ● 75 cm:n kaasukeittotaso ei saa ylittää seuraavia arvoja: Suurin kokonaisteho 11,9 KW; takakeittotasojen suurin kokonaisteho: 4,7 KW; wokin suurin teho 4,2 KW. ● 90 cm:n kaasukeittotaso ei saa ylittää seuraavia arvoja: Suurin kokonaisteho 13,7 KW; takakeittotasojen suurin kokonaisteho: 4,7 KW; wokin suurin teho 6 KW.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.
  Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihilli lisäsuodatinjärjestelmä.

Huomio: Hiilisuodattimien läpi kierrätetty ilma palautuu keittiöön putken kautta, joka ohjaa ilman kaapin yhdelle puolelle.

Ilman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu varustukseen).

Liitäntäohjeet tulevat lisälaitteen mukana.

Asennus

Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos näin ei ole, ota yhteys jälleenmyyjään ja keskeytä asennus. Lue myös huolellisesti alla olevat ohjeet.

• Käytä ilmanpoistoputkea, jonka pituus on enintään 5 metriä.
• Rajoita poistokanavan kulmien määrää, sillä jokainen kulma vähentää vetotehoa 1 juoksumetriä kohtaan (Esim. jos käytössä on kaksi 90° kulmayhdettä, poistokanavan pituus saa olla korkeintaan 3 m).
  • Vältä jyrkkiä suunnanmuutoksia putkissa.
• Käytä putkea, jonka halkaisija on 150 mm vakiona koko pituudelta.
  • Käytä normien mukaista putkimateriaalia.
• Jos edellämainittuja ohjeita ei noudateta, laitteen valmistaja ei ota vastuuta laitteen virheellisen toiminnan ja aiheutuvan melun aiheuttamista haitoista ja laitteen takuu raukeaa.
• Ennen aukon tekemistä tulee tarkistaa, että kaapissa, johon tuuletin sijoitetaan, ei ole kalusteiden osia tai esineitä, jotka saattavat vaikeuttaa asianmukaista asennusta.Tarkista, että tuulettimen ja liesitason kokonaismitat täsmäävät kaapin mittoihin, jotta asennus onnistuu.
• Ennen kalusteiden kiinni ruuvaamista on varmistettava, että laite on työtason suhteen pystysuorassa.

Paneelin asennus

(vain mallit, joissa paneelia ei toimiteta liesituulettimen mukana)

⚠️ VAROITUS!

ainoastaan pätevät asentajat saavat suorittaa asennuksen. ASENTAJALLE: ainoastaan asentaja on vastuussa liesituulettimen asennuksesta sekä tuotteen mukana mahdollisesti toimitetun kiinnityssarjan soveltuvuuden tarkistuksesta. Seuraavassa annetaan joitakin hyödyllisiä neuvoja asentajalle. Nämä neuvot ovat suuntaa antavia, eivätkä ne ole kaikenkattavia:

- käytä tulenkestävää PANEELIA (joka vastaa standardin IEC/EN 60335-2- 31 artiklaa 30), joka soveltuu käytön lämpötilaan (vähintään 80°C) ja käyttökohteessa vallitsevaan kosteuteen (vähintään 93 %);

- käytetyn PANEELIN kokonaispaino ei saa olla yli 1,5 kg;

- kiinnitä PANEELI liesituulettimeen kiinnityskohdista. Tutustu asennuskuviin paneelista, jota ei toimitettu liesituulettimen mukana.

- kiinnitä PANEELI soveltuvilla mekaanisilla osilla (nämä eivät sisälly asennussarjaan). Airforce ei ole vastuussa henkilöille tai esineille koituvista vahingoista, joihin on syynä kipsin ja/tai tuotteen virheellinen asennus.

Toiminta

Ohjainten A-näyttö

P1. Imupaneelin avaus-/sulkunäppäin.

P2. Valo päälle/pois -näppäin

P1. Imupaneelin avaus-/sulkunäppäin

Jos paneeli on KIINNI, P1-näppäintä painamalla liesituuletin käynnistyy ja imupaneeli nousee.

Tämä toimenpide mahdollistaa lisäksi pääsyn ohjainten B-näyttöön, josta hallinnoidaan moottoria ja valaistusta.

Jos paneeli on AUKI, P1-näppäintä painamalla liesituuletin sammuu ja imupaneeli sulkeutuu. Tämä toimenpide pysäyttää välittömästi kaikki moottorin ja valaistuksen päällä olevat toiminnot.

Huomio: Kun paneeli on kiinni tai liikkuu, ohjainten B-näyttö pysyy poissa päältä. Kun paneeli on kokonaan auki, B-näyttöä voidaan käyttää.

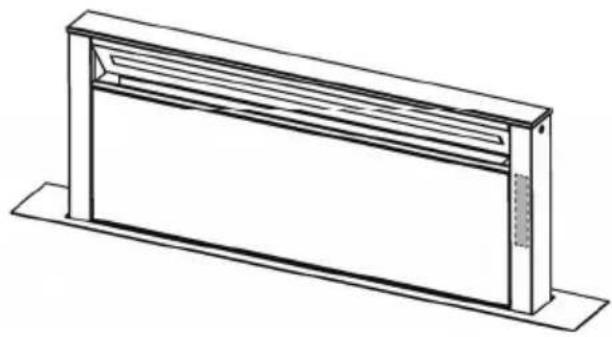

P2. Valo päälle/pois -näppäin

Jos paneeli on KIINNI, P2-näppäintä painamalla liesituuletin käynnistyy, imupaneeli nousee ja valot syttyvät vasta kun laatikko on avattu kokonaan.

Jos paneeli on KIINNI, on mahdollista hallinnoida ainoastaan liesituulettimen valojen sytytystä ja sammutusta.

Huomio: P2-näppäin ei hallinnoi valojen himmennystä eikä liesituulettimen sammutusta.

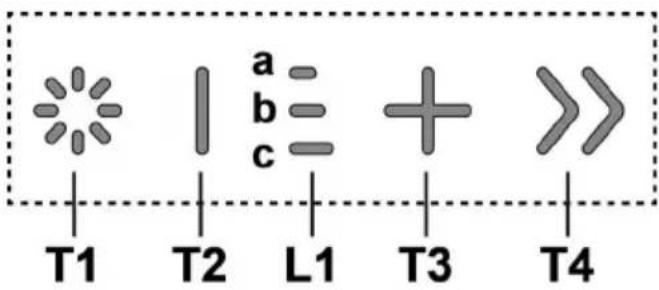

Ohjainten B-näyttö

T1. Valo päälle/pois -näppäin
T2. Imunopeuden vähentämisen/moottorin sammutuksen näppäin
L1. Nopeuden ilmaisun led-valo päällä
T3. Moottorin käynnistyksen/imunopeuden lisäyksen näppäin
T4. "BOOST"-toimintonäppäin – tehonopeudet -
T1: Valo päälle/pois -näppäin
valon sytyttämiseksi ja sammuttamiseksi.
Kun T1-näppäintä pidetään pitkään painettuna, valon kirkkautta voidaan lisätä/vähentää.

T2: Nopeuden hidastuksen/moottorin sammutuksen näppäin

Paina vähentääksesi imutehoa, kunnes liesituuletin sammuu. paina ja pidä painettuna sammuttaaksesi liesituulettimen suoraan.

L1: Päällä olevan nopeuden led-merkkivalo

Keskiosan LED-valot syttyvät päällä olevan/käytetyn imunopeuden perusteella:

1. nopeuden tapauksessa syttyy led-valo a
2. nopeuden tapauksessa syttyvät led-valot a+b
3. nopeuden tapauksessa syttyvät led-valot a+b+c

T3: Nopeuden lisäysnäppäin

paina liesituulettimen päälle laittamiseksi paina imutehon lisäämiseksi.

T4: "BOOST"-toimintonäppäin – tehonopeudet -

Paina T4 -näppäintä laittaaksesi päälle "BOOST 1" -tehoimunopeuden 30 minuutin ajaksi tämä pitkä ajanjakso on suunniteltu erityisesti kypsennyksiin, joissa syntyy paljon höyryä

Huomio: 30 minuutin kuluttua liesituuletin palaa aiemmin asetettuun imunopeuteen ***

kun moottori on päällä "BOOST 1" -tilassa, paina uudelleen

T4-näppäintä laittaaksesi päälle "BOOST 2" - tehoimunopeuden 7 minuutiksi

Huomio: 7 minuutin kuluttua liesituuletin palaa aiemmin asetettuun imunopeuteen ***

Huomio: kun painetaan uudelleen T4-näppäintä 7 minuutin aikana, palataan aiemmin asetettuun imunopeuteen ***

kun toimintojen "BOOST1" ja "BOOST2" ollessa päällä painetaan

T2-näppäintä, palataan aiemmin asetettuun imunopeuteen ***

T3-näppäintä, palataan 3. imunopeuteen

*** edellinen imunopeus näkyy edelleen LED-merkkivaloilla L1 Jos asetuksena on tehonopeus suoraan pois päältä olevasta liesituulettimesta, asetetun ajan päätyttyä moottori sammuu.

Kun käytetään "BOOST"-toimintoa, symboli T4 vilkkuu ("BOOST 1": valkoinen valo - "BOOST 2": sininen valo)

Suodatinten kyllästymisen osoittimet

Liesituuletin ilmoittaa säännöllisin aikavälein suodatinten huoltotarpeesta.

LED L1 (a-b-c) palaa vilkkuen (kaikki merkkivalot vilkkuvat yhdessä): huolla rasvasuodatin.

LED L1 (a-b-c) palaa vaihdellen (merkkivalot syttyvät vuorotellen): huolla aktiivihiilisuodatin

Huomio: Suodatinten kyllästyksen merkinanto näkyy liesituulettimen syttymisen ensimmäisten 10 sekunnin aikana: kyllästymisen osoittimet on nollattava tämän ajan kuluessa.

Suodatinten kyllästymisen osoittimien nollaus:

T3-näppäimen pitkä painallus

LED-valo L1 (a-b-c) syttyy ja sammuu (nollattavan suodatintyypin perusteella merkkivalot syttyvät samanaikaisesti tai vuorotellen). Äänimerkki vahvistaa, että nollaus suoritettiin oikeaoppisesti.

Suodatinten kyllästymisen osoittimen aktivointi

Huomio: tämä toimenpide suoritetaan liesituuletin sammutettuna.

- Rasvasuodatin

Tämä merkkivalo on yleensä päällä

T3- ja T2-näppäinten pitkä painaminen 1. kerran

Merkkivalon ollessa päällä T3-näppäin syttyy

Paina T2-näppäintä ottaaksesi sen pois päältä Jos merkkivalo on pois päältä, T2-näppäin syttyy Paina T3-näppäintä laittaaksesi sen päälle

- Aktiivihilisuodatin

Tämä merkkivalo on yleensä pois päältä

T3- ja T2-näppäinten pitkä painaminen 2. kerran

Jos merkkivalo on päällä, T3-näppäin syttyy

Paina T2-näppäintä ottaaksesi sen pois päältä Jos merkkivalo on pois päältä, T2-näppäin syttyy Paina T3-näppäintä laittaaksesi sen päälle

Huomio: T3- ja T2-näppäinten pitkä painaminen 3. kerran Asetusvalikosta poistutaan.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta – jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Rasva- ja hiilisuodattimia asennettaessa ja poistettaessa tuulettimen ulosvedettävän vaunun on oltava auki.

Irrota sen jälkeen etulevy vetämällä yhtä aikaa ylhäältä kaikilta puolilta. Levy kääntyy eteenpäin ja näin syntyy rasvasuodattimien tarvitsema tila.

Kuvat 18-21

Hiilisuodatin (ainoastaan suodatinversiossa) Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Pestävä aktiivihilisuodatin

Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun suodattimien kyllästyksen merkkijärjestelmä- jos laitteessa on sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65°C lämpötilalla (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita).

Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100°C uuniin 10 minuutin ajaksi.

Vaihda levy 3 vuoden välein ja aina kun kangas on rikkoutunut.

Rasvasuodattimien poistamisen jälkeen voit lisätä hiilisuodattimet (eivät sisälly toimitukseen).

Lamppujen vaihto

Tuulettimessa on LED teknologiaan perustuva valaistusjärjestelmä.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Jos lamppu on vaihdettava, ota yhteys valtuutettuun huoltoliikkeeseen.
