NÁVOD NA OBSLUHU TLA 4 Kärcher

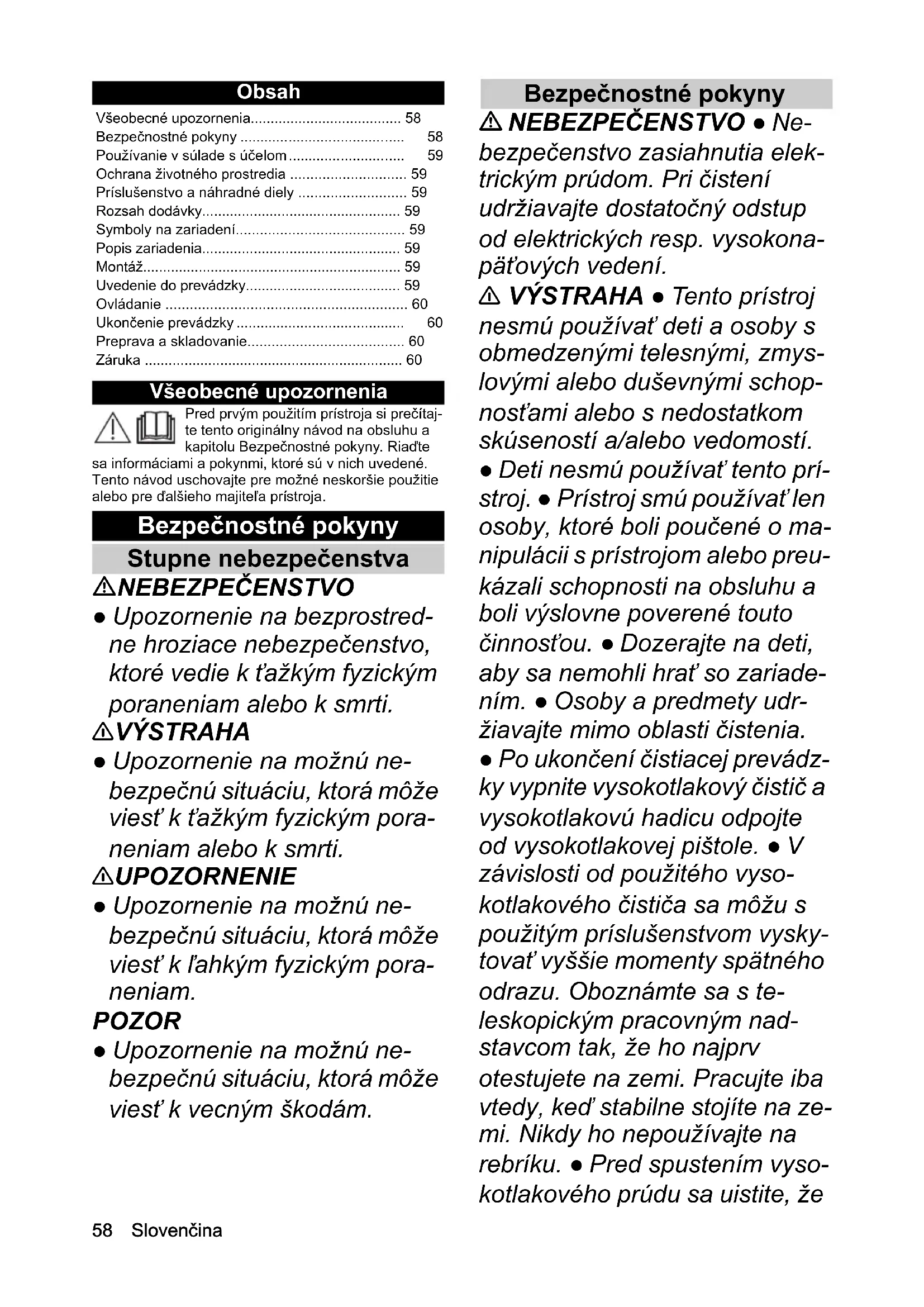

Všeobecné upozornenia	58
Bezpečnostné pokyny	58
Používanie v súlade s účelom	59
Ochrana životného prostredia	59
Príslušenstvo a náhradné diely	59
Rozsah dodávky	59
Symboly na zariadení	59
Popis zariadenia	59
Montáž	59
Uvedenie do prevádzky	59
Ovládanie	60
Ukončenie prevádzky	60
Preprava a skladovanie	60
Záruka	60

Všeobecné upozornenia

Pred prvým použitím prístroja si prečítajte tento originálny návod na obsluhu a kapitolu Bezpečnostné pokyny. Riad'te

sa informáciami a pokynmi, ktoré sú v nich uvedené. Tento návod uschovajte pre možné neskoršie použitie alebo pre d'alšieho majiteľa prístroja.

Bezpečnostné pokyny

Stupne nebezpečenstva

⚠ NEBEZPEČENSTVO

- Upozornenie na bezprostredne hroziace nebezpečenstvo, ktoré vedie k t'ažkým fyzickým poraneniam alebo k smrti.

⚠️ VÝSTRAHA

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viest' k t'ažkým fyzickým poraneniam alebo k smrti.

⚠UPOZORNENIE

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viest' k l'ahkým fyzickým poraneniam.

POZOR

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viest' k vecným škodám.

Bezpečnostné pokyny

⚠ NEBEZPEČENSTVO • Nebezpečenstvo zasiahnutia elektrickým prúdom. Pri čistení udržiavajte dostatočný odstup od elektrických resp. vysokona-pätových vedení.

⚠️ VÝSTRAHA • Tento prístroj nesmú používať deti a osoby s obmedzenými telesnými, zmyslovými alebo duševnými schopnost'ami alebo s nedostatkom skúseností a/alebo vedomostí.

- Deti nesmú používať tento prístroj. • Prístroj smú používať len osoby, ktoré boli poučené o manipulácii s prístrojom alebo preukázali schopnosti na obsluhu a boli výslovne poverené touto činnosťou. • Dozerajte na deti, aby sa nemohli hrat’ so zariadením. • Osoby a predmety udržiavajte mimo oblasti čistenia.

- Po ukončení čistiacej prevádzky vypnite vysokotlakový čistič a vysokotlakovú hadicu odpojte od vysokotlakovej pištole. • V závislosti od použitého vyso-kotlakového čističa sa môžu s použitým príslušenstvom vysky-tovať vyššie momenty spätného odrazu. Oboznámte sa s te-leskopickým pracovným nad-stavcom tak, že ho najprv otestujete na zemi. Pracujte iba vtedy, ked’ stabilne stojíte na ze-mi. Nikdy ho nepoužívajte na rebríku. • Pred spustením vyso-kotlakového prúdu sa uistite, že

⚠UPOZORNENIE • Maximálna teplota vody 60°C (dbajte na informácie o vašom vysokotlakovom čističi).

Používanie v súlade s účelom

Teleskopický pracovný nadstavec možno používať so všetkými vysokotlakovými čističmi Kärcher Home & Garden tried K2 až K7. Nie je vhodný na komerčné používanie.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik-vidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú cenné recyklovatel'né materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej, ktoré pri nesprávnej manipulácii alebo likvidácii

môžu predstavovat potenciálne nebezpečenstvo pre l'udské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmú byt likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.com/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

① Odist'ovacie tlačidlo na teleskopickej trubici
② Kíb
③ Prestavovacia páčka na kíbe
④ Horná teleskopická trubica
⑤ Upevnenie pre pracovný nadstavec
⑥ Vysokotlaková dýza, hnedá
⑦ Spona na upevnenie dýzy
⑧ Vysokotlaková dýza, biela
⑨ Pracovný nadstavec
⑩ Hadica s teleskopickým pracovným nadstavcom pre pripojenie k ručnej striekacej pištoli
⑪ Dolná teleskopická trubica
⑫Pásky so suchým zipsom
⑬ *Ručná striekacia pištol'
⑭ Držiak pre ručnú striekaciu pištol

* Nie je súčast'ou rozsahu dodávky

Montáž

Pred uvedením zariadenia do prevádzky je nutné na- montovať pracovný nadstavec, prítomnú ručnú striekaciu pištol', hadicu teleskopického pracovného nadstavca a hadicu vysokotlakového čističa.

1. Pomocou malého skrutkovača zdola uvoľnite a odstráňte sponu na upevnenie dýzy.
2. Vytiahnite nepotrebnú vysokotlakovú dýzu.
3. V závislosti od použitého vysokotlakového čističa zvolte potrebnú vysokotlakovú dýzu a zatlačte ju dovnútra.
4. Zasuňte sponu a zaistite vysokotlakovú dýzu.

Montáž pracovného nadstavca

Obrázok C

Uvedenie do prevádzky

Montáž ručnej striekacej pištole

1. Ručnú striekaciu pištol's pripojenou hadicou vysokotlakového čističa zasuňte do držiaka teleskopického pracovného nadstavca. Obrázok D
2. Jednu pásku so suchým zipsom utiahnite okolo hornej časti ručnej striekacej pištole.
3. Druhú pásku so suchým zipsom utiahnite okolo zadnej časti ručnej striekacej pištole.

Hadicu s teleskopickým pracovným nadstavcom pripojte k ručnej striekacej pištoli

Obrázok E

1. Adaptér hadice zatlačte do upevnenia na ručnej striekacej pištoli.
2. Hadicu otočte tak, aby došlo k jej zaisteniu.

Pred namontovaním ručnej striekacej pištole na držiak teleskopického pracovného nadstavca je nutné k ručnej striekacej pištoli pripojiť hadicu vysokotlakového čističa tak, ako je to uvedené v návode na prevádzku vysokotlakového čističa.

Ovládanie

Teleskopický pracovný nadstavec pozostáva z 2 samostatne rozťahovacích trubíc, ktoré sú spojené klíbom. Pomocou klíbu možno teleskopický pracovný nadstavec upevnit' v rôznych uhloch do maximálne 180°.

Pri rozťahovaní teleskopických trubíc a nastavovaní uhla možno teleskopický pracovný nadstavec umiestnit na držiak pištole.

d V prípade potreby zopakujte tieto kroky aj pri hornej teleskopickej trubici.

1. Nastavte uhol teleskopického pracovného nadstavca.

Obrázok G

a Prestavovaciu páčku stlačte smerom k teleskopickej trubici a držte ju stlačenú.
b Podržte jednu trubicu a posúvaním druhej trubice nastavte požadovaný uhol.
c Uvoľnite prestavovaciu páčku na teleskopickej trubici.

1. Vysokotlakový čistič uvedte do prevádzky. Pozrite si dokument Návod na prevádzku vysokotlakového čističa.
2. Zapnite vysokotlakový čistič. Pozrite si tiež dokument Návod na prevádzku vysokotlakového čističa.

Obrázok H

a Odistite pá čku ručnej striekacej pištole.
b Stlačte páčku ručnej striekacej pištole a začnite s čistením.

Ukončenie prevádzky

a Stlačte odistovacie tlačidlo na páčke ručnej striekacej pištole.
b Pre odstránenie tlaku prítomného v systéme stlačte páčku ručnej striekacej pištole.

1. Hadicu s teleskopickým pracovným nadstavcom za- tlačte do upevnenia na ručnej striekacej pištoli, otoč- te ju a odoberte.

Obrázok I

1. Uvolnite pásky so suchým zipsom a odoberte ručnú striekaciu pištol' s pripojenou hadicou vysokotlakového čističa z držiaka.

Preprava a skladovanie

⚠UPOZORNENIE

Pri skladovaní a preprave dbajte na hmotnost' prístroja.

POZOR

Dížka teleskopického pracovného nadstavca

1. Ukončite prevádzku; pozrite si kapitolu Ukončenie prevádzky
2. Zasuňte teleskopickú trubicu.

Obrázok J

a Stlačte odistovacie tlačidlo a podržte ho stlačené.
b Teleskopickú trubicu zasuňte až na doraz.
c Uvol'nite odist'ovacie tlačidlo.

1. V prípade potreby zopakujte tieto kroky aj pri druhej teleskopickej trubici.
2. Sklopte teleskopický pracovný nadstavec.

Obrázok K

a Stlačte prestavovaciu páčku a podržte ju stlačenú.
b Pevne podržte dolnú teleskopickú trubicu a hornú teleskopickú trubicu sklopte na dolnú teleskopickú trubicu.
c Uvol'nite prestavovaciu páčku.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokial’ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obrátte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko.

(adresa je uvedená na zadnej strane)
