NÁVOD NA OBSLUHU PHD 135 C2 PARKSIDE

Tento prístroj nie je vhodný na kome- rčné používanie. Pri komerčnom použi- tí zanikne záruka.

Úvod Gratulujeme Vám k zakúpeniu Vášho nového prístroja. Tým ste sa rozhodli pre kvalitný produkt. Tento prístroj bol počas výroby testovaný na kvalitu a podrobený výstupnej kontrole. Tým je zabezpečená funkčnosť vášho prí- stroja. Nie je vylúčené, že v ojedinelých prípadoch sa na prístroji alebo v prístroji, resp. v hadiciach nachádza zvyšková voda alebo mazivá. Nie je to chyba alebo defekt a ani dôvod na obavu. Návod na obsluhu je súčasťou tohto produktu. Obsahuje dôležité upozorne- nia ohľadom bezpečnosti, obsluhy a likvidácie. Pred používaním produktu sa oboznámte so všetkými pokynmi pre ob- sluhu a bezpečnosť. Používajte produkt len predpísaným spôsobom a len v uvedených oblastiach použitia. Návod na obsluhu uschovajte a v prípade odovzdania produktu tretím osobám odo- vzdajte aj všetky podklady. Účel použitia Používajte túto vysokotlakovú čističku výluč- ne pre súkromnú domácnosť:

• Tento prístroj nie je vhodný na komerč- né používanie. Pri komerčnom použití zanikne záruka.

• Na čistenie strojov, vozidiel, staveb- ných objektov, nástrojov, fasád, terás, záhradníckeho náradia atď. s vysoko- tlakovým prúdom vody.

• S originálnymi dielmi príslušenstva a s originálnymi náhradnými dielmi.

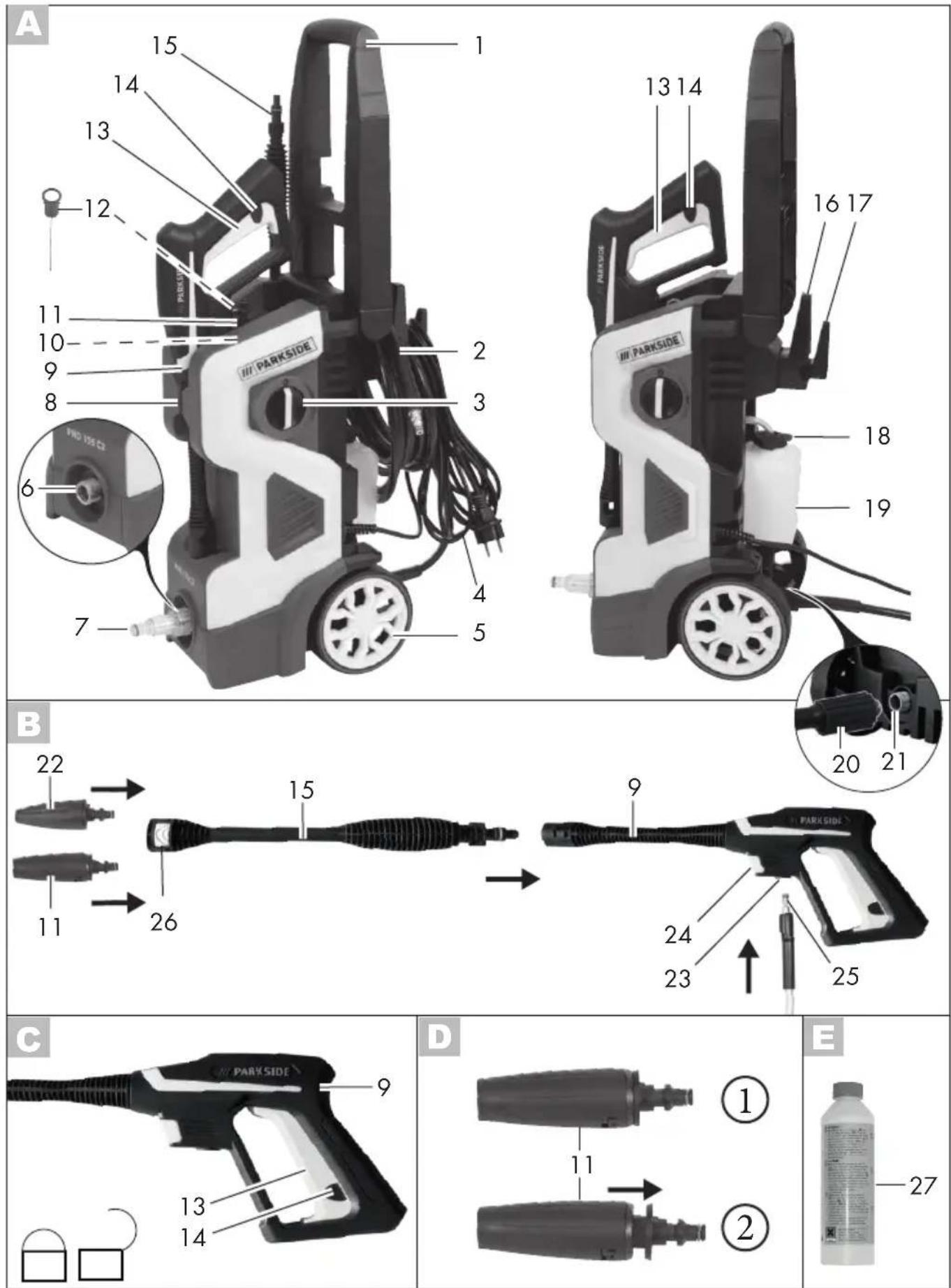

1 Luk-typ rukoväte 2 Vysokotlaková hadica 3 Zapínač/vypínač 4 Sieťového kábla 5 Kolesá 6 Prípojka vody 7 Spojka prípojky na vodu so sitkom 8 Držiak striekacej pištole 9 Striekacia pištoľ 10 Držiak dýz (neviditeľný) 11 Rozstrekovacia hubica splochou prúdovou dýzou (štandardná Vario tryska) 12 Čistiaca ihla dýzy

Spínacia páka 14 Blokovacia páčka 15 Prúdová rúrka 16 Držiak Vysokotlaková hadica 17 Držiak sieťového kábla 18 Regulačné tlačidlo 19 Nádrž na čistiaci prostriedok sdýzou 20 Vysokotlaková prípojka Strane zariadenia

21 Vysokotlaková prípojka na zariadení 22 Rozstrekovacia hubica s vysokotlakovou dýzou (turbo fréza na špinu) 23 Vysokotlaková prípojka 24 Uvoľňovacie tlačidlo 25 Vysokotlaková prípojka strana pištole 26 Uvoľňovacie tlačidlo oceľovej trubice

27 Čistiaci prostriedok Všeobecný popis Zobrazenie najdôležitejších funkčných dielov nájdete na rozkladacej strane. Objem dodávky Vybaľte tento nástroj a skontrolujte objem dodávky: - Vysokotlaková čistička s prípojným vedením k elektrickej sieti

Rýchloprípojka pre adaptér záhradnej hadice - Prúdová rúrka - Striekacia pištoľ - Rozstrekovacia hubica svysoko- tlakovou dýzou ( turbo fréza na špinu) - Rozstrekovacia hubica splochou prú- dovou dýzou ( štandardná Vario tryska) - Čistiaca ihla dýzy

Nádrž na čistiaci prostriedok sdýzou - 0,5 l čistiaci prostriedok - Návod na obsluhu Baliaci materiál zlikvidujte podľa predpisov. Popis funkcie Vysokotlakový čistič čistí pomocou vodné- ho prúdu s vysokým alebo nízkym tlakom. V prípade potreby s pridaním čistiacich prostriedkov. Funkciu obslužných dielov si prosím zistite z nasledujúcich popisov. Dbajte na bez- pečnostné pokyny.88

Hodnoty hluku a vibrácii boli zistené podľa EN 60335-2-79:2012. Tento prístroj je určený na prevádzku v sieti el. prúdu s impedanciou systému Z max v mieste pripojenia (domovej prípojke) do hodnoty maximálne 0,385 Ohm. Používateľ musí zabezpečiť, aby bol prí- stroj prevádzkovaný len pripojením do siete el. prúdu, ktorá túto požiadavku spĺňa. Ak je potrebné, tak sa na impedanciu v systéme môžete spýtať miestneho energetic- kého podniku. Technické a optické zmeny môžu byť v priebehu ďalšieho vývoja prevedené bez predchádzajúceho ohlásenia. Všetky miery, pokyny a údaje obsiahnuté v tomto návode na obsluhu sú preto bez záruky. Právne nároky vznesené na základe návo- du na obsluhu nemožno preto uplatniť. Uvedená emisná hodnota vibrácií bola nameraná podľa normovanej skúšobnej metódy a môže byť použitá na porovnanie jedného elektrického prístroja s druhým. Uvedená emisná hodnota vibrácií môže byť použitá aj na úvodné posúdenie vysa- denia prístroja. Výstraha: Emisná hodnota vibrácií sa môže počas skutočného používania elektric- kého nástroja odlišovať od uvádzanej hodnoty, v závislosti od druhu a spôsobu, v akom sa elektrický prístroj používa. Existuje nutnosť, stanoviť ochranné opatrenia na ochranu užívateľa, ktoré sa opierajú o odhadnutie vy- sadenia prístroja počas skutočných podmienok používania (pri tom treba zohľadniť všetky časti pre- vádzkového cyklu, napríklad doby, počas ktorých je elektrický prístroj vypnutý, a také, v ktorých je síce zapnutý, ale beží bez zaťaženia). Bezpečnostné pokyny Tento odsek pojednáva o základných bez- pečnostných predpisoch pri práci s vysoko- tlakovou čističkou. Obrázkové znaky na prístroji Pozor! Pred začatím práce sa dobre obo- známte so všetkými obsluhovacími prvkami prístroja, predovšetkým s ich funkciami a spôsobom ich fungovania. V prípade potreby sa obráťte na odborníka.Prečítajte si a dodržujte návod na obsluhu pa- triaci k tomuto prístroju!89

Pozor! V prípade poškodenia alebo prerezania sieťového kábla ihneď vytiahnite zástrčku zo zásuvky. Zástrčku vytiahnite zo zásuvky aj pri napájaní prívodu vody alebo pri odstraňovaní netesností. Prístroj, ktorý nie je vhodný na pripojenie na zariadenie na záso- bovanie pitnou vodou Trieda ochrany II (Dvojitá izolácia) Elektrické prístroje nepatria do domového odpadu. Vysokotlakové čističky môžu byť pri nesprávnom použí- vaní nebezpečné. Ich prúd vody ne smie byť namierený na osoby, na zvieratá, na aktívny elektrický výstroj alebo na samotný tento ná- stroj. Prístroj prevádzkujte len vo zvislej polohe, nikdy nie vodorovne.

Zaručená hladina akustického výkonu Znak na fľaši s čistiacim prostriedkom Pozor! Žieravé! Dráždivé! Môže viesť k silným podráždeniam kože a poškodeniam očí. Symboly v návode Výstražné značky s údaj- mi pre zabránenie škodám na zdraví alebo vecným škodám. Značky nebezpečenstva s údajmi k zabráneniu po- škodení zdravia osôb v dô- sledku zásahu elektrickým prúdom. Príkazové značky (namiesto výkrič- níka je vysvetľovaný príkaz) s údaj- mi pre prevenciu škôd. Vytiahnite sieťovú zástrčku. Informačné značky s informáciami pre lepšie zaobchádzanie s nástrojom. Všeobecné bezpečnostné pokyny

• Držte prístroj mimo dosahu detí a domácich zvierat. Na deti by sa malo dohliadať, aby bolo zabezpečené, že sa nebudú hrať s prístrojom.

• Toto zariadenie môže byť používané osobami so zníže- nými fyzickými, senzorickými alebo mentálnym schopnos- ťami alebo nedostatkom skúseností a znalostí, keď sú pod dozorom alebo boli po- učené o bezpečnom používa- ní zariadenia a z toho vyplý- vajúceho nebezpečenstva.

• Osoby, ktoré nie sú obo- známené s návodom na po- užitie, nesmú toto zariadenie používať.

• Vysokotlakový čistič musí byť nepoužívaný-cvičil osobami.

• Pri vzniku poruchy alebo chyby počas prevádzky okamžite vypnite prístroj a vytiahnite sieťovú zástrčku. Následne si prečítajte stranu 98 návodu na obsluhu o možných príčinách poruchy90

• Uložte toto zariadenie na suchom mieste a mimo dosa- hu detí. Pozor! Takto za- bránite škodám na zariadení a prípadne škodám na osobách, ktoré z týchto škôd vyplývajú:

• Nepracujte so zariadením poškodeným, neúplným alebo prestavaným bez súhlasu výrobcu. Nechajte pred uvedením do prevádzky odborníkom skontrolovať to, či sú požadované elektrické ochranné opatrenia k dis- pozícii.

• Prístroj nepoužívajte, ak sú sieťová prípojka, prítok vody alebo iné dôležité diely ako vysokotlaková hadica alebo striekacia pištoľ poškodené resp. netesné.

• Chráňte tento nástroj pred mrazom a nepripúšťajte chod nasucho.

• Vysokotlakové hadice, ar- matúry aspojky sú dôležité pre bezpečnosť stroja. Použí- vajte iba vysokotlakové hadi- ce, armatúry aspojky, ktoré odporúča výrobca.

• Používajte iba originálne prí- slušenstvo a nevykonávajte žiadne prestavby na tomto zariadení.

• Prístroj môže otvárať len autorizovaný odborník elektrikár. V prípade opravy sa vždy obráťte na naše ser- visné stredisko. alebo kontaktujte naše servis- né stredisko. Práce s týmto zariadením Pozor: Takto zabránite nehodám a poraneniam: Vysokotlakové čis- tičky môžu byť pri nesprávnom používa- ní nebezpečné. Ich prúd vody ne smie byť namierený na osoby, na zvieratá, na aktívny elektrický výstroj alebo na sa- motný tento nástroj.

• Používajte prístroj len vo zvislej polohe a na stabilnom podklade.

• Nemierte prúdom vody na seba alebo na iné osoby, za účelom čistenia odevu alebo obuvi.

• Na ochranu pred striekajú- cou vodou alebo nečistotami noste vhodný ochranný odev a ochranné okuliare.

• Nepoužívajte tento nástroj, keď sa v akčnom rádiu nachádzajú iné osoby, ibaže by nosili ochranný odev.

• Vykonajte vhodné opatrenia na to, aby sa deti nepriblížili k tomuto zariadeniu, nachá- dzejúcemu sa v prevádzke.

• Nepoužívajte toto zariadenie v blízkosti zápalných tekutín alebo plynov. Pri nedbaní na toto, existuje nebezpečenstvo požiaru alebo explózie.

• Nepostrekujte žiadne horľavé tekutiny. Hrozí nebezpečen- stvo výbuchu.

• Vprípade kontaktu sčistiaci-91

Elektrická bezpečnosť: Pozor: takto sa vyhnete nehodám a poraneniam skrz elektrický úder:

• Pri použití predlžovacieho vedenia, musí byť zástrčka a spojka pre predlžovacie ve- denie vodotesná. Nevhodné predlžovacie vedenia môžu byť nebez- pečné. Existuje nebez- pečenstvo ublíženia na zdraví skrz elektrický úder. Keď sa použije predlžova- cí kábel, musí byť vhodný na vonkajšie použitie a spojenie musí byť suché a ležať nad zemou.

• Chráňte elektrické zástrčkové spojenia pred mokrom.

• To, že pri nebezpečenstve zaplavenia treba umiestniť zástrčkové spojenia v oblasti bezpečnej proti zaplaveniu.

• Uistite sa, že hodnota napätia zhodujú s údajmi na štítku. Dbajte na to, aby sieťové napätie súhlasilo s údajmi na typovom štítku.

• Pripojenie na elektrickú sieť musí byť vykonané skúseným elektrikárom amusí spĺňať požiadavky normy IEC60364-1.

• Pripojte tento prístroj iba na zástrčku s ochranným zariadením proti chybové- mu prúdu (spínač RCD) s menovitým chybovým prú- dom nie väčším než 30mA; poistka aspoň 13ampérov.

• Keď sa poškodí prípojné vedenie tohoto nástroja, potom sa musí skrz výrobcu alebo skrz jeho servisnú službu alebo skrz podobne kvalikovanú osobu nahradiť zvláštnym prípojným ve- dením, aby se vyvarovalo ohrozeniam.

• Nepoužívajte kábel na vyťahovanie zástrčky zo zásuvky. Chráňte kábel pred horúčosťou, olejom a ostrými hranami.

• Nenoste alebo neupevňujte toto zariadenie pomocou kábla.

• Nevhodný predlžovací kábel môže byť nebezpečný. Keď sa použije predlžovací kábel, musí byť vhodný na vonkajšie použitie a spojenie musí byť suché a ležať nad zemou. Na tento účel sa odporúča použiť káblový bubon, ktorého zástrčka drží minimálne 60 mm nad zemou.

• Sieťový odpojovač vypnite vždy, keď necháte stroj bez dozoru.

• Pred všetkými prácami na tomto zariadení, pri pracov- ných prestávkach a pri ne- používaní, vytiahnite sieťovú zástrčku zo zásuvky.

• Sieťové pripojovacie vedenia nesmú mať menší priečny prierez, než vedenia 2 x 2,5 mm².

• Na ochranu proti zásahu elektrickým prúdom noste pevnú obuv.

• Na ochranu proti zásahu elektrickým prúdom používaj- te prístroj výlučne stojmo v vzpriamenej polohe.92

Uvedenie do prevádzky Podľa platných predpisov nesmie byť vysokotlaková čistička nikdy prevádzkovaná bez oddeľovača systémov, s priamym pripojením na zásobovaciu sieť pre pitnú vodu. Treba použiť vhodný oddeľovač sys- témov podľa EN12729 typu BA. Voda, ktorá pretiekla skrz oddeľovač systé- mov, sa klasikuje ako nie pitná voda. Spätná klapka je dostupná v špecializova- ných obchodoch. Odpojovač systému (zamedzovač spät- nému toku) zabraňuje spätnému toku vody a čistiaceho prostriedku na potrubia pitnej vody.

• Pre prívod vody použite bežnú záh- radnú hadicu a dbajte na dostatočnú dĺžku.

• Zariadenie používajte na domácu vo- dovodnú prípojku s prietokom aspoň 450 l/h. Inštalácia

1. Oblúkovú rukoväť (1) potiahnite

2. Vložte vysokotlakovú prípojku na

3. Prívodnú hadicu najskôr pripojte

na zdroj vody a nechajte vodu na druhom konci prívodnej hadice vytiecť bez bublín, aby sa prívod- ná hadica odvzdušnila. Zatvorte vodovodný kohútik.

4. Naskrutkujte spojku prípojky na

vodu (7) na prípojku na vodu (6) na prístroji

5. Zapojte prívodnú hadicu pomo-

cou rýchloprípojky adaptéra záh- radnej hadice do spojky prípojky na vodu (7) a prípojky na vodu (6) na zariadení.

6. Zastrčením azatočením spojte

oceľovú rúru (15) so striekacou pištoľou (9).

7. Ak je namontovaná rozstrekova-

cia hubica (15), spojte voliteľne turbo frézku na nečistoty (22) alebo štandardnú vario dýzu (11) s rozstrekovacou hubicou (15). K tomu nasuňte zodpovedajúci nadstavec (11/22) otáčajúc do rozstrekovacej hubice. Tento počuteľne zaskočí. Na odstráne- nie nadstavcov (11/22) stlačte uvoľňovacie tlačidlo (26) na roz- strekovacej hubici (15) a odoberte nadstavec.

Pripojenie na sieť Vami nadobudnutý vysokotlakový čistič je už opatrený sieťovou zástrčkou. Prístroj je určený pre pripojenie na zásuvku s ochran- ným kontaktom s ochranným vypínačom proti chybnému prúdu (RCD-spínač) s 230 V ~ 50 Hz. Tento nástroj uveďte do prevádzky až po zohľadnení všetkých pred- chádzajúcich bodov.

2. Zastrčte sieťovú zástrčku do zásuvky.

Prevádzka Dbajte na silu spätného rázu vystupujúceho vodného prú- du. Postarajte sa o bezpečný postoj a dobre, pevne držte striekaciu pištoľ. Ináč môžete seba alebo iné osoby poraniť.93

1. Otvorte úplne vodovodný kohútik

2. Zapnite vysokotlakovú čističku za-/

vypínačom (3). Vysokotlakový čistič zapnite vždy až potom, keď sú všetky vodovodné prípojky zapojené a ak sú tesné. Motor sa zapne, kým sa nevytvorí po- trebný tlak. Po vytvorení tlaku sa motor vypne.

3. Stlačte spínaciu páku striekacej pištole

(9). Dýza pracuje s tlakom a motor sa znovu zapne. Uvoľnením spínacej páky sa prístroj vypne. Vysoký tlak sa v systéme zachová.

rotujúcim vodným lúčom zvlášť vhodná na prácu smalou spotrebou vody.

plochým lúčom hodí zvlášť pre ploché čistenia. Otočením hrotu dýzy smerom doľava môžete znížiť šírku lúča. Otočením hrotu dýzy smerom doprava môžete zväčšiť šírku lúča. Pri netesnostiach vo vodovod- nom systéme prístroj ihneď vypnite so zapínačom/vypí- načom (3) a odpojte sieťový kábel od siete. Nebezpečen- stvo zásahu elektrickým prú- dom! Začnite znovu s vytvá- raním vodovodných pripojení (pozri „ Uvedenie do prevádz- ky/ Inštalácia“ od bodu 2.). Ak sa v prístroji ešte nachádza vzduch, postupujte nasledovne: Odvzdušnenie prívodnej hadice:

1. Odstráňte rýchloprípojku adaptéra

záhradnej hadice na spojke prípojky na vodu (7) a otvorte vodný kohút, do- kiaľ nevyteká voda bez vzduchových bublín.

2. Zatvorte vodovodný kohútik.

3. Prepojte prívodnú hadicu pomocou

rýchloprípojky pre adaptér záhradnej hadice s prípojkou vody (7) na prí- stroji.

4. Vodovodný kohútik úplne otvorte

Odvzdušnenie prístroja:

8. Krok 5. až 7. opakujte niekoľko krát

až kým v prístroji neostane žiaden vzduch.

Môžete zablokovať spínaciu páčku (13) striekacej pištole (9) vyklope- ním blokovacej páčky (14). Zaistením zapínacej páky zabránite neúmyselnému spusteniu prístroja.

Vysokotlaková/ nízkotlaková prevádzka Rozstrekovacia hubica s plochou prúdovou dýzou (11) je dimenzovaná voliteľne na prevádzku s vysokým tlakom a nízkym tlakom. V štandardnom nastavení

pracuje nastaviteľná plochá prúdová dýza (11) s vysokým tlakom. Hrot dýzy môžete posunúť smerom dopre- du a tak zmeniť na nízkotlakovú prevádzku

V tomto prevádzkovom režime (nízky tlak) sa automaticky nasáva čistiaci prostriedok zo zabudovanej nádoby (

Prerušenie prevádzky

• Pustite páku striekacej pištole (9).

• Pri dlhších pracovných prestávkach vypnite za-/vypínač (3). Ak by sa prístroj prevrátil, ihneď ho so zapínačom/vypí- načom (3) vypnite a odpojte sieťový kábel od siete. Až te- raz prístroj znovu postavte do vzpriamenej polohy. Nebez- pečenstvo zásahu elektrickým prúdom! Pre vlastnú bezpeč- nosť počkajte cca päť minút, kým znovu vytvoríte elektric- ké pripojenie.

vypínačom (3). Vytiahnite sieťovú zástrčku zo zásuvky.

pištole (9), aby sa odbúral tlak panujúci v systéme. Použitie čistiacich prostriedkov Použite rozstrekovaciu hubicu splochou prúdovou dýzou ( 11) vnízkotlakovej prevádzke ačistiaci prostriedok sa automaticky nasaje. Tento nástroj bol vyvinutý pre použitie neutrálneho čistiaceho prostriedku na báze biologicky odbúrateľných anióno- vých tenzidov. Použitie iných čistiacich prostriedkov alebo chemických substancií, môže zhoršovať bezpečnosť tohto nástroja a môže viesť k poškodeniam. Takéto poškodenie zariadenia nie je kry- té zárukou. Čistiace prostriedky ( 27) môžete poberať prostredníctvom nášho online-shopu. Doplnenie/odstránenie čistiaceho pros- triedku:

dzať na nádobe na čistiaci prostriedok

nádobu aposuňte ju nahor. Teraz môžete nádobu na čistiaci prostriedok zobrať preč z jej spodného abočné- ho vedenia vysokotlakového čističa. Pritom odstráňte na otvore nádoby na čistiaci prostriedok (

Čistenie a Údržba Pred začatím akýchkoľvek prác na prístroji vytiahnite zástrčku zo zásuvky. To platí aj pre napájanie na prívod vody alebo pri odstraňo- vaní netesností. Existuje nebezpe- čenstvo elektrického úderu alebo zranenia skrz pohyblivé časti.

Čistenie Neostrekujte tento nástroj vodou a nečistite ho pod te- čúcou vodou. Existuje nebez- pečenstvo elektrického úderu a tento nástroj by sa mohol poškodiť. Udržujte tento nástroj vždy čistý. Nepoužívajte žiadne čistiace pros- triedky resp. žiadne rozpúšťadlá.

• Udržujte vetracie štrbiny čisté a priechodné.

• Prístroj vyčistite mäkkou kefkou alebo ľahko navlhčenou handrou.

• Ak je štandardná vario dýza ( 11) znečistená alebo upchatá, môžete cudzie teleso v dýze odstrániť pomo- cou ihly na čistenie dýz ( 12). Za účelom rozdelenia kovových platničiek v dýze od seba otáčajte špičkou dýzy. Tak sa ihlou na čistenie dýz môžete dostať až k otvoru vytekania vody. Na odstránenie cudzieho telesa vyplách- nite štandardnú vario dýzu vodou. Údržba Vysokotlaková čistička nevyžaduje údržbu. Práce, ktoré nie sú v tomto návode popísané, nechajte vykonať našim servisným strediskom (Service-Center). Používajte iba originálne diely. Uskladnenie

ne 1 minútu, až nebude viac vystupo- vať žiadna voda na vysokotlakovej prípojke strany prístroja ( 9). Vypnite prístroj.

veste ju na príslušný držiak ( 16/17).

• Uložte všetky nadstavce ( 11/22) na stojato, prípojnou stranou smerom nadol.

• Vysokotlaková čistička a jej príslušen- stvo sa mrazom zničí, keď sa voda zvnútra úplne neodstráni.

• Uložte vysokotlakovú čističku a jej príslušenstvo v miestnosti bez výskytu mrazu. Odstránenie a ochrana životného prostredia Prístroj, príslušenstvo a obal odovzdajte v súlade s požiadavkami na ochranu život- ného prostredia do recyklačnej zberne. Elektrické prístroje nepatria do domového odpadu Odovzdajte prístroj do recyklačnej zberne. Použité umelohmotné a kovové časti sa môžu podľa druhu materiálu roztriediť a tak odovzdať do recyklačnej zberne. V prípade otázok sa obráťte na naše servis- né stredisko.96

Záruka Vážená zákazníčka, vážený zákazník, Pre tento prístroj platí záruka 3 roky od dátumu zakúpenia. Ak je prístroj poškodený, podľa zákona máte právo ho reklamovať u výrobcu produktu. Tieto práva vyplývajúce zo zákona nie sú našou následne opísanou zárukou obmedzené. Záručné podmienky Záručná lehota začína dňom zakúpenia. Pokladničný doklad ako originál prosím starostlivo uschovajte. Je potrebný ako dô- kaz o zakúpení. Ak sa počas troch rokov od dátumu zakú- penia tohto produktu vyskytne materiálna alebo výrobná chyba, produkt - podľa nášho rozhodnutia - bezplatne opravíme alebo nahradíme. Predpokladom záruky je, že v priebehu trojročnej lehoty bude predložený poškodený prístroj a pokladnič- ný doklad a stručne opísaná chyba a kedy sa vyskytla. Ak sa v rámci našej záruky chyba pokryje, obdržíte späť opravený alebo nový prístroj. S opravou alebo výmenou produktu sa nezačína nová záručná doba. Záručná doba a nárok na od- stránenie vady Záručná doba sa poskytnutím záruky nepredlžuje. To platí aj pre nahradené a opravené diely. Prípadné škody a nedostatky vzniknuté už pri zakúpení sa musia ihneď po vybalení ohlásiť. Opravy vykonané po uplynutí záručnej doby sú spoplatnené. Rozsah záruky Prístroj bol vyrobený podľa prísnych smer- níc kvality a pred dodaním bol svedomite kontrolovaný. Záruka sa týka materiálových alebo výrob- ných chýb. Táto záruka sa nevzťahuje na diely produktu, ktoré sú vystavené normál- nemu opotrebeniu a preto sa môžu pova- žovať za opotrebované diely (napr. lter alebo nadstavce) alebo na poškodenia na krehkých dieloch (napr. vypínač, akumulá- tor alebo diely vyrobené zo skla). Táto záruka zaniká, ak bol produkt po- užívaný poškodený, neodborne alebo nebola vykonávaná údržba. Pre odborné používanie produktu je nutné presne do- držiavať všetky návody uvedené v návode na obsluhu. Bezpodmienečne sa vyhnite používaniu, ktoré sa v návode na obsluhu neodporúča alebo pred ktorým ste boli vystríhaní. Produkt je určený len pre súkromné po- užitie a nie v oblasti podnikania. Záruka zaniká pri nesprávnom a neodbornom používaní, pri násilnom používaní a pri zásahoch, ktoré neboli vykonané v našej servisnej pobočke. Postup v prípade reklamácie Pre zabezpečenie rýchleho spracovania vašej žiadosti postupujte prosím podľa na- sledujúcich pokynov:

• Pri všetkých požiadavkách predložte pokladničný doklad a číslo artiklu (IAN 331952_1907) ako dôkaz o zakúpení.

• Číslo artiklu nájdete na typovom štítku.

• Ak sa vyskytnú chyby funkcie alebo iné nedostatky, kontaktujte najskôr následne uvedené servisné oddelenie telefonicky alebo emailom. Následne obdržíte ďalšie informácie o priebehu vašej reklamácie.

• Produkt evidovaný ako poškodený mô- žete po dohode s našim zákazníckym servisom, s priloženým dokladom o za- kúpení (pokladničný doklad) a s údaj- mi, v čom chyba spočíva a kedy vznik- la, zaslať bez poštovného na adresu servisu, ktorá vám bude oznámená. Pre zabránenie dodatočných nákladov a problémov pri prevzatí použite len tú adresu, ktorá vám bude oznámená.97

Náhradné diely / Príslušenstvo Náhradné diely a príslušenstvo nájdete na strane www.grizzly-service.eu Ak by sa mali vyskytnúť problémy s procesom objednávky, použite, prosím, kontaktný formulár. Pri ďalších otázkach sa obráťte na „Service-Center“ (pozri stranu 97). Pol. Označenie ............................................................ Č. artiklu 2 Vysokotlaková hadica ......................................................... 91105606 7 Spojka prípojky na vodu so sitkom .......................................91103746 9 Striekacia pištoľ .................................................................91104824 15 Prúdová rúrka .....................................................................91104539 22 Rozstrekovacia hubica svysokotlakovou dýzou (turbo fréza na špinu) .........................................................91104540 11 Rozstrekovacia hubica splochou prúdovou dýzou (štandardná Vario tryska) ....................................................91105608 27 Čistiaci prostriedok .............................................................30990010 Nezasielajte prístroj ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Prístroj zašlite so všetkými časťami príslušenstva dodaný- mi pri zakúpení a zabezpečte dostatočne bezpečné prepravné balenie. Servisná oprava Opravy, ktoré nepodliehajú záruke, môžeme nechať vykonať v našej servisnej pobočke za úhradu. Radi vám poskytneme predbežnú kalkuláciu nákladov. Môžeme spracovať len prístroje, ktoré boli doručené dostatočne zabalené a so zaplate- ným poštovným. Pozor: Prístroj zašlite do našej servisnej poboč- ky vyčistený a s informáciami o chybe. Neprevezmeme prístroje zaslané ako nadmer- ný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Likvidáciu vašich poškodených zaslaných prí- strojov vykonáme bezplatne. Service-Center

Problém Možná príčina Odstránenie chyby Silné kolísania tlaku štandardná vario dýza

Vypláchnite štandardnú vario dýzu ( 11) vodou. Podľa potreby vyčistite otvor dýzy ihlou (pozri kapitolu Čistenie). štandardná vario dýza

že vytekanie vody na striekacej pištoli

pnutý Skontrolovať polohu za-/vypínača (

poškodené prípojné ve- denie k elektrickej sieti Vypnite prístroj a odpojte ho od siete. Kon- trolovať prípojné vedenie k elektrickej sieti. Prípadne nechať odbornou silou vymeniť prípojné vedenie k elektrickej sieti. chybné zásobovanie elektrickým napätím Kontrolujte elektrické zariadenie ohľadne zhody s údajmi na typovom štítku Nástroj nevyvíja žiadny tlak Vzduchové bubliny vo vysokotlakovej čističke Zapnite prístroj so striekacou pištoľou a bez dýzy, kým nezačne vytekať voda bez bublín Pokles tlaku v potrubí Kontrolujte zásobovanie vodou Netesnosti vo vodovodnom systéme Prípojky nie sú správne namontované Vypnite prístroj a odpojte ho od siete. Prí- stroj znovu zapojte na vodovodné prípojky (pozri „Uvedenie do prevádzky-inštalácia“) Netesná vodovodná prípojka (

Vypnite prístroj a odpojte ho od siete. Vodovodnú prípojku (

tesniaceho krúžku (pozri „Náhradné diely“) Zisťovanie závad99

• Vyššie popísaný predmet vyhlásenia spĺňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch 2019-11-29-rev02-ksGRIZZLY TOOLS GMBH & CO. KG Stockstädter Straße 20 DE-63762 Großostheim GERMANY Stand der Informationen · Last Information Update · Version des informations · Stand van de informatie · Stan informacji · Stav informací · Stav informácií: 12/2019 Ident.-No.: 75041532122019- 8 IAN 331952_1907
