NÁVOD NA OBSLUHU 90094 NEO tools

Tento výrobok je vhodný len na príležitostné použitie alebo na použitie v dobre izolovaných priestoroch

Tento produkt je vhodný iba do dobre izolovaných priestorov alebo na príležitostné použitie.

PODROBNÉ BEZPEČNOSTNÉ PREDPISY

POZOR! Pozorne si prečítajte - Infračervený ohrievač je navrhnutý pre bezpečnú prevádzku. Inštalácia, údržba a prevádzka ohrievača však môžu byť nebezpečné. Dodržiavaním nasledujúcich postupov znížite riziko požiaru, úrazu elektrickým prúdom, zraneniam osôb a znížite čas potrebný na inštaláciu . a) Tento spotrebič môžu používať deti vo veku od 8 rokov a viac a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a vedomostí, ak im bol poskytnutý dohľad alebo poučenie o bezpečnom používaní spotrebiča a porozumeli im príslušné riziká. Deti sa so spotrebičom nesmú hrať. Čistenie a údržbu užívateľa nesmú robiť deti bez dozoru. b) Nikdy nedávajte ruky pod vykurovacie telesá! VÝSTRAHA!

1. Nezabudnite ohrievač nezakrývať, aby nedošlo k prehriatiu.

2. Deti mladšie ako 3 roky by sa mali držať ďalej, pokiaľ nie sú pod neustálym dohľadom.

3. Deti vo veku od 3 rokov do 8 rokov zapínajú a vypínajú spotrebič iba za predpokladu, že boli umiestnené alebo nainštalované v určenej normálnej prevádzkovej polohe a že boli pod dohľadom alebo poučením o používaní spotrebiča bezpečným spôsobom a pochopiť príslušné riziká. Deti vo veku od 3 rokov do 8 rokov nesmú prístroj zapojiť, regulovať a čistiť ani vykonávať údržbu užívateľa. 4. Pozor - niektoré časti tohto produktu môžu byť veľmi horúce a spôsobiť popáleniny. Osobitná pozornosť sa musí venovať miestnym deťom a zraniteľným osobám. Pri používaní elektrického zariadenia by ste mali vždy dodržiavať základné bezpečnostné opatrenia vrátane nasledujúcich: 1. Používajte tento ohrievač iba podľa pokynov v tomto návode. Akékoľvek iné použitie, ktoré výrobca neodporúča, môže spôsobiť požiar, zásah elektrickým prúdom alebo zranenie osôb.

4. Nedovoľte deťom hrať sa s časťami balenia (napríklad s plastovými taškami)

nábytok alebo prístroje. Kábel umiestnite mimo dopravnej oblasti a tam, kde nebude zakopnutý. 8. Ohrievač nie je vhodný na použitie vonku vo vlhkom počasí, v kúpeľniach alebo v iných vlhkých alebo vlhkých prostrediach. Nikdy neumiestňujte ohrievač tam, kde by mohol spadnúť do vane alebo inej nádoby na vodu. 9. Nezabudnite, že ohrievač môže byť veľmi horúci, a preto by mal byť umiestnený v bezpečnej vzdialenosti (0,9 m) od horľavých predmetov, ako je nábytok, záclony a podobne.

10. Nezakrývajte ohrievač.

11. Počas prevádzky nevkladajte prsty ani cudzie predmety do grilu.

12. Nevkladajte ani nedovoľte cudzím predmetom vniknúť do ventilačných alebo výfukových otvorov, pretože by to mohlo spôsobiť zásah elektrickým prúdom, požiar alebo poškodenie ohrievača.

13. Ohrievač sa nesmie nachádzať bezprostredne pod sieťovou zásuvkou.

14. Nezapájajte ohrievač ventilátora pomocou časovača zapnutia / vypnutia alebo iného zariadenia, ktoré môže automaticky zapnúť zariadenie.

15. Ohrievač sa nesmie umiestňovať do miestností, kde sa používajú alebo skladujú horľavé kvapaliny alebo plyny.

16. Ak sa používa predlžovací kábel, musí byť čo najkratší a vždy úplne roztiahnutý.

17. Nepoužívajte tento ohrievač v bezprostrednom okolí vane, sprchy alebo bazénu.

18. Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho servisný zástupca alebo podobne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.

19. Do tej istej sieťovej zásuvky ako ohrievač ventilátora nesmiete pripájať ďalšie spotrebiče.

20. Uistite sa, že ohrievač je neustále pod dozorom a chráňte ho pred deťmi a zvieratami;

21. Ak nebudete prístroj dlhšiu dobu používať, odpojte ho zo siete. Pri používaní nenechávajte ohrievač dlhší čas. Vytiahnite zástrčku rovno, nikdy ju nevyťahujte ťahaním za kábel.

22. Ohrievač udržujte mimo dosahu clony alebo miest, kde je možné ľahko zablokovať prívod vzduchu.

23. Pred dotykom s vykurovacou trubicou alebo priľahlou časťou nechajte vykurovacie teleso aspoň 10 minút vychladnúť

24. Aby ste predišli možnému úrazu elektrickým prúdom alebo unikajúcemu prúdu, nikdy nepoužívajte zariadenie mokrou rukou ani ho nepoužívajte, keď je na napájacom kábli voda. 25. Nevyhadzujte elektrické spotrebiče do netriedeného komunálneho odpadu, použite zariadenia na separovaný zber. Informácie o dostupných systémoch zberu získate od miestnej samosprávy. Ak sa elektrický spotrebič zlikviduje na skládkach alebo na skládkach, môžu nebezpečné látky unikať do podzemnej vody a dostať sa do potravinového reťazca, čo poškodzuje vaše zdravie a pohodu.

26. Tento spotrebič nie je určený na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi

schopnosťami alebo nedostatkom skúseností a znalostí, pokiaľ na ne nedostal dozor alebo pokyny týkajúce sa používania spotrebiča osobou zodpovednou za ich bezpečnosť.

27. Deti by mali byť pod dozorom, aby sa zaistilo, že sa so spotrebičom nehrajú.

28. Ak ohrievač spadol alebo bol akýmkoľvek spôsobom poškodený. Vráťte ho do autorizovaného servisu na kontrolu, elektrické alebo mechanické nastavenie alebo opravu.

• Sada príslušenstva 1 sada: −2x podpora −8x kovová skrutka pre podpery

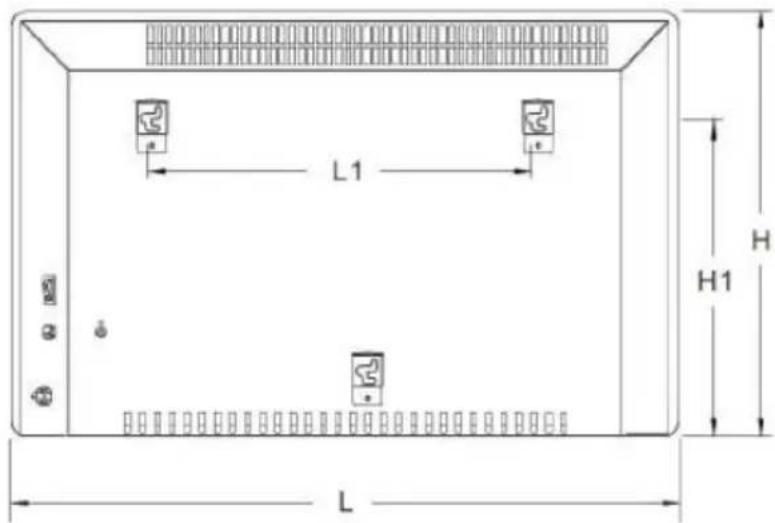

Rozbaľte svoj obal a nájdite ohrievač spolu s balíkom príslušenstva na montáž na stenu.1. Označte polohy štyroch otvorov, ktoré sa majú vyvŕtať na stenu a vyvŕtajte otvory vrtákom. Skontrolujte, či je vzdialenosť medzi jednotlivými otvormi rovnaká ako okrúhle otvory na konzolách na zadnej strane ohrievača.

2. Vložte plastové otvory do otvorov.

3. Vložte kovové skrutky do plastových koľajníc.

4. Zdvihnite ohrievač a kruhové otvory na konzolách v zadnej časti ohrievača nasmerujte na skrutky na stene a posuňte ohrievač 10 mm doprava

5. Po inštalácii ohrievača sa uistite, že vzdialenosť medzi spodkom ohrievača a podlahou nie je menšia ako 10 cm

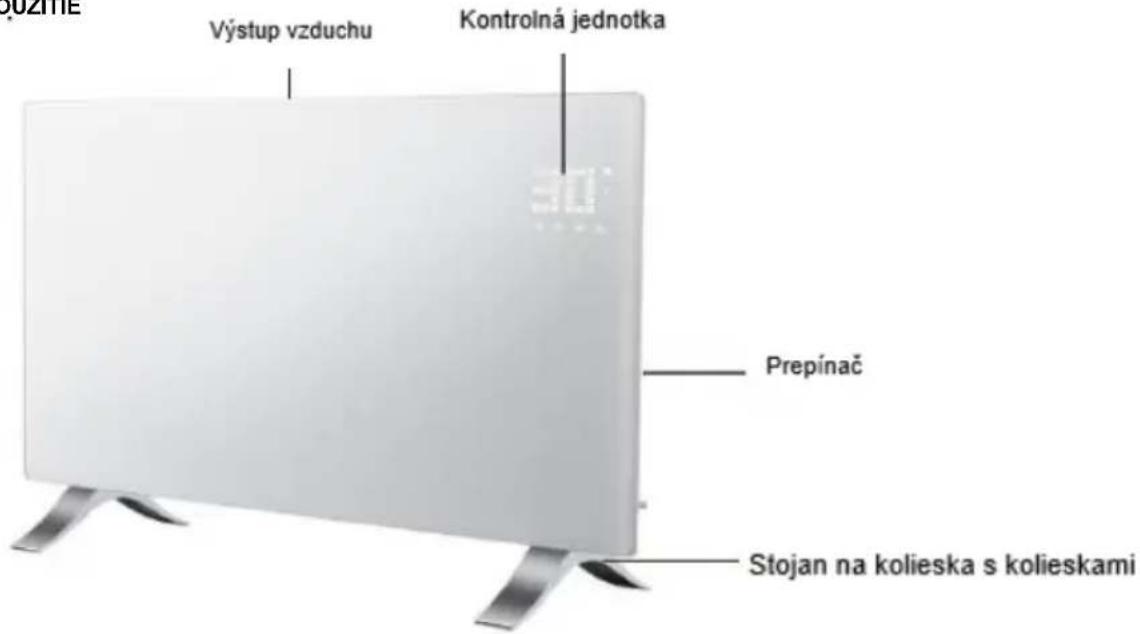

5. Ukazovateľ činnosti vykurovacieho telesa

9. Ukazovateľ teploty

12. Výber nízkeho / vysokého vykurovania

štartové −Opatrne vytiahnite ohrievač z kartónu. Uschovajte škatuľu na uskladnenie mimo sezónu. −Pred zapojením vypínača do zásuvky skontrolujte, či je vypínač v polohe OFF. −Uistite sa, že je ohrievač pevne namontovaný podľa montážnej príručky. −Je lepšie nepoužívať tú istú elektrickú zásuvku s inými vysokovýkonnými elektrickými zariadeniami, aby ste predišli preťaženiu obvodu. Zapnúť Plug v a zapnúť vypínač , ohrievač je v stojane - podľa tlačidlami 1 / 2 / 3 / 4 na . Stlačte tlačidlo 4 , ohrievač zapne , na displeji zobrazí aktuálna teplota priestor . Pripojte jednotku a zapnite hlavný vypínač, je v pohotovostnom režime a zobrazuje aktuálny čas, so svietením tlačidla 1/2/3/4. ďalej. Ale potom tlačidla svetlo 1 /2/3 zmizne po 10s. Temp. nastavenieStlačte tlačidlo 1 , temp . bliká indikátor a jeho nastavenie je aktivované . Po stlačení tlačidla 2 a 3 , vyberieme požadovanú tepl . a uložte ho . Ohrievač je vykurovaný , na displeji sa zobrazuje aktuálna teplota a tlačidlo 5 svieti . Stlačte tlačidlo 1 , indikátor teploty bliká a jeho nastavenie je aktivované. Stlačením tlačidla 2 alebo 3 nastavíte teplotu a tlačidlom 1 ju uložíte, alebo ju necháte 5 sekúnd, nastavenie sa uloží automaticky. Stlačte 2/3 na diaľkovom ovládači na požadovanú teplotu a uložte nastavenie pomocou OK. Nastavenie časovača Časovač Začiatok Čas ohrevu Vo vypnutom - režimu vykurovania , stlačením tlačidla 1 dvakrát pre nastavenie časovača ( 0H až 24H ), a 2 a 3 na nastavenú teplotu . Po nastavení , to ukazuje, teplota okolia . Kontrolka 8 sa rozsvieti v časovom intervale a zhasne po ukončení časovača , potom sa kúrenie začne zahrievať na vysokej úrovni . Časovač zastaviť čas ohrevu V režime kúrenia ( vysoká alebo nízka úroveň ) stlačte dvakrát 1, aby ste nastavili časovač a 2 3, aby ste nastavili teplotu . Po nastavení , to ukazuje, teplota okolia . Indikátor 8 sa rozsvieti v časovom období a po ukončení časovača zhasne . Potom ohrievač prestane ohrievať . Nastavenie vysokej / nízkej teploty −V pracovnom režime sa tlačidlo 2 prepína medzi režimom vysoké kúrenie a zastavenie kúrenia ( kontrolka 7 sa rozsvieti pri vysokom kúrení a zhasne pri vypnutí kúrenia ) ; 5 Výber vysokej / nízkej teploty −V pracovnom režime , tlačidlo 3 prebieha medzi nízkou vykurovanie a vypnutie ohrevu ( indikátor 6 svetla na tom, kedy nízka vykurovanie a vypnutie pri vypnutí kúrenia ) ; −V pracovnom režime , tlačidlo 12 posunie medzi Off / Low / High vykurovanie , 7 svetla v vysokom zahriatí , 6 svieti na miernom ohni , a žiadne svetlo na vypnutom vykurovanie ) . Nastavenie detskej zámky Stlačte obe tlačidlá 2 a 3 na 3 s, systém je zablokovaný a nie je možné vykonať žiadne nastavenie. Po 3 sekundách sa na displeji opäť zobrazí teplota v oblasti. Metódy odomknutia: Stlačte obe tlačidlá 2 a 3 na 3 s, jednotka je odomknutá. Aktivácia tlačidiel displeja Kontrolky tlačidiel displeja sú obvykle vypnuté, keď jednotka pracuje, dotýkajte sa oblasti panela pod teplotou, znova sú zapnuté. Funkcia ECO Stlačte obidve nastavovacie tlačidlo 1 a 3 na 3 s (alebo stlačte tlačidlo 11 na diaľkovom ovládači), funkcia ECO beží. V tomto režime sa na displeji zobrazujú iba niektoré ukazovatele (v závislosti od toho, aké nastavenie sa vykonalo pred ECO). Metódy blokovania funkcie ECO Stlačte ktorékoľvek tlačidlo na displeji 2) Stlačte tlačidlo ECO 11 na diaľkovom ovládači. Prepínajte zobrazenie medzi ° C / F Stlačte tlačidlá 1 a 2 (dve tlačidlá vľavo) súčasne na približne 10 sekúnd. Detekcia v otvorenom okne Ak teplota klesne o 3 ° C alebo viac za 2 minúty, aktivuje sa detekcia otvoreného okna a, prístroj zastaví zahrievanie, indikátor 9 bliká. Stlaète tlaèidlo 4, vypnite ohrievaè a potom znova zapnite detekciu otvoreného okna. Obnovenie Wi-Fi V režime kúrenia stlačte tlačidlo 1 na 3 s, WIFI sa vynuluje so zapnutou kontrolkou . Vypnúť Vypnite spínač 4, kúrenie prestane pracovať a vypnite napájanie, kúrenie je vypnuté. Prevádzka WiFi a aplikácií:

1. Ohrievač by sa mal používať v dosahu smerovača Wi-Fi.

POZNÁMKA Smerovač Wi-Fi by mal fungovať pri 2,4 GHz

2. Stiahnite si aplikáciu „TuyaSmart“ do smartfónu, tabletu alebo počítača.

3. Po inštalácii aplikácie vyberte možnosť „transfer“.

4. Ak sa chcete zaregistrovať, zadajte e-mailovú adresu, na ktorú bude zaslaný verifikačný kód. Kód sa musí priložiť k žiadosti do 60 sekúnd od prijatia. Potom vytvorte heslo. Výberom položky „Confirmation“ (Potvrdenie) sa proces registrácie v aplikácii dokončí.

5. Ak chcete pridať nové zariadenie, vyberte položku „Pridať zariadenie“.

6. V zozname vyberte možnosť „Malé zariadenie“ a potom položku „Termostat“.

Po výbere možnosti „Termostat“ aplikácia zobrazí informácie o vybranom počte podporovaných frekvencií 2,4 GHz Wi-Fi router, ako aj výzvu na zadanie hesla Wi-Fi, ak sa predtým použité ovládacie zariadenie nezávisí od rozsah.

9. Na ovládacom paneli podržte tlačidlo „M“, až kým modrá LED vedľa označenia Wi-Fi rýchlo nezačne blikať. Potom v aplikácii kliknite na „Ďalej“. 10. Aplikácia zobrazí možnosti „rýchle blikanie“ a „pomalé blikanie“. Vyberte možnosť „rýchlo blikať“ alebo aplikácia po chvíli vyhľadá samotné zariadenie. 11. Po nadviazaní spojenia medzi aplikáciou a zariadením sa v aplikácii objaví názov zariadenia. Vyberte výber zariadenia a potom sa v aplikácii zobrazí ovládací panel.

12. Aplikácia je pripravená na kontrolu nastavení radiátora!

Aplikácia „TuyaSmart“ umožňuje nasledujúce nastavenia: −zapínanie a vypínanie vykurovania (bez ovládania napájania ústredne, ktoré sa musí vykonávať ručne pomocou hlavného vypínača), Σεττινγnastavenie teploty termostatu, −nastavenie časovača, −konfigurácia týždenného vykurovacieho cyklu. Ohrievač môžete ovládať na diaľku. Ak je radiátor v dosahu spárovaného Wi-Fi smerovača, bude riadiaca aplikácia pracovať na zariadení s prístupom na internet. prihláška1. Úroveň vykurovania

Pred čistením ohrievača vypnite ohrievač a nechajte ho vychladnúť. Odpojte prívod elektrickej energie do spotrebiča. Vonkajšiu stranu je možné vyčistiť utretím mäkkou navlhčenou tkaninou a potom vysušiť. Nepoužívajte abrazívne čistiace prášky ani leštidlá na nábytok, pretože by to mohlo poškodiť povrchovú úpravu. Ak chcete ohrievač uvoľniť zo steny, pri čistení alebo vymaľovaní, stačí otvoriť skrutkovací uzáver a odskrutkovať skrutky, aby ste ho mohli vybrať zo steny. Pre krátkodobé skladovanie jednoducho odpojte ohrievač a nechajte ho mimo dosahu; pri dlhodobom skladovaní môžete demontovať zo steny alebo pokryť nejakým materiálom.

Ak váš ohrievač nefunguje, postupujte podľa týchto pokynov:

• Skontrolujte, či istič alebo poistka správne fungujú.

• Uistite sa, že je ohrievač zapojený a či elektrická zásuvka funguje správne.

• Ak vypínač ON / OFF nesvieti v polohe ON, pošlite ho priamo na opravu do servisného strediska. POZNÁMKA: AK MÁTE SKÚSENÝ PROBLÉM S VOZIDLOM, ZOBRAZUJTE INFORMÁCIE O ZÁRUKE ZA POKYNY. Prosím, NEPOKÚŠAJTE SA OTVORIŤ ALEBO OPRAVOVAŤ OHRIEVAČ. MÔŽE SA ZABRÁNIŤ ZÁRUKA A MÔŽE SPÔSOBIŤ POŠKODENIE ALEBO OSOBNÉ ZRANENIE. AK PROBLÉM STILL PERSISTS, KONTAKTUJTE DISTRIBÚTORA. , RECYKLÁCIA Elektrické zariadenia sa nesmú likvidovať s domovým odpadom a namiesto toho by sa mali používať vo vhodných zariadeniach. Informácie o použití môže poskytnúť predajca produktu alebo miestne úrady. Odpad z elektrických a elektronických zariadení obsahuje látky, ktoré nie sú neutrálne voči prírodnému prostrediu. Zariadenie, ktoré nie je recyklované, predstavuje potenciálne nebezpečenstvo pre životné prostredie a ľudské zdravie.

Tepelný výkon Druh tepelného príkonu, iba pre elektrické akumulátory miestneho priestoru (vyberte jeden) Menovitý tepelný výkon P nom

Manuálne riadenie tepelného nabíjania s integrovaným termostatom

Minimálny tepelný výkon (orientačný)

o]Maximálny trvalý tepelný výkon P max

Pomocná spotreba elektrickej energie Tepelný výkon pomocou ventilátora

Pri menovitom tepelnom výkone

Typ regulácie tepelného výkonu / izbovej teploty (vyberte jeden) Pri minimálnom tepelnom výkone el min 0,478 kW Jednostupňový tepelný výkon a žiadna regulácia teploty v miestnosti

0,4 W Dva alebo viac manuálnych stupňov, bez regulácie teploty v miestnosti

Elektronická regulácia teploty v miestnosti plus týždenný časovač

Ďalšie možnosti ovládania (je možné viacero výberov)

Regulácia teploty miestnosti s detekciou prítomnosti

Regulácia teploty v miestnosti s detekciou otvoreného okna

S možnosťou regulácie vzdialenosti

S adaptívnym ovládaním štartu

S obmedzením pracovného času

S senzorom čiernej žiarovky

Kontaktné údaje: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Poznámka: V prípade elektrických lokálnych ohrievačov miest nemôže byť meraná energetická účinnosť sezónneho vykurovania miestností ηs horšia ako deklarovaná hodnota pri menovitom tepelnom výkone jednotky.

Identifikátory modelu: 90-094 položka symbol hodnota jednotka položka jednotka Tepelný výkon Druh tepelného príkonu, iba pre elektrické akumulátory miestneho priestoru (vyberte jeden) Menovitý tepelný výkon

Manuálne riadenie tepelného nabíjania s integrovaným termostatom [No] Minimálny tepelný výkon (orientačný)

Typ regulácie tepelného výkonu / izbovej teploty (vyberte jeden) Pri minimálnom tepelnom výkone

Jednostupňový tepelný výkon a žiadna regulácia teploty v miestnosti [No] V pohotovostnom režime el

Dva alebo viac manuálnych stupňov, bez regulácie teploty v miestnosti [No]

Ďalšie možnosti ovládania (je možné viacero výberov)

Regulácia teploty miestnosti s detekciou prítomnosti [No]

Regulácia teploty v miestnosti s detekciou otvoreného okna [Áno]

S možnosťou regulácie vzdialenosti [Áno]

S senzorom čiernej žiarovky [Áno] Kontaktné údaje: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Poznámka: V prípade elektrických lokálnych ohrievačov miest nemôže byť meraná energetická účinnosť sezónneho vykurovania miestností ηs horšia ako deklarovaná hodnota pri menovitom tepelnom výkone jednotky.

Identifikátor (-y) modelu: 90-095 položka symbol hodnota jednotka položka jednotka Tepelný výkon Druh tepelného príkonu, iba pre elektrické akumulátory miestneho priestoru (vyberte jeden) Menovitý tepelný výkon

Manuálne riadenie tepelného nabíjania s integrovaným termostatom [No]Minimálny tepelný výkon (orientačný)

Typ regulácie tepelného výkonu / izbovej teploty (vyberte jeden) Pri minimálnom tepelnom výkone

Jednostupňový tepelný výkon a žiadna regulácia teploty v miestnosti [No] V pohotovostnom režime el

0,4 W Dva alebo viac manuálnych stupňov, bez regulácie teploty v miestnosti [No]

Ďalšie možnosti ovládania (je možné viacero výberov)

Regulácia teploty miestnosti s detekciou prítomnosti [No]

Regulácia teploty v miestnosti s detekciou otvoreného okna [Áno]

S možnosťou regulácie vzdialenosti [Áno]

S senzorom čiernej žiarovky [Áno] Kontaktné údaje: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Poznámka: V prípade elektrických lokálnych ohrievačov miest nemôže byť meraná energetická účinnosť sezónneho vykurovania miestností ηs horšia ako deklarovaná hodnota pri menovitom tepelnom výkone jednotky.
