GEBRUIKSAANWIJZING 90094 NEO tools

Dit product is alleen geschikt voor incidenteel gebruik of voor gebruik in goed geïsoleerde ruimtes.

Dit product is alleen geschikt voor goed geïsoleerde ruimtes of incidenteel gebruik. GEDETAILLEERDE VEILIGHEIDSVOORSCHRIFTEN AANDACHT! Lees aandachtig - De infraroodverwarming is ontworpen voor veilig gebruik. Desalniettemin kunnen installatie, onderhoud en bediening van de kachel gevaarlijk zijn. Door de volgende procedures in acht te nemen, wordt het risico op brand, elektrische schokken en persoonlijk letsel verkleind en wordt de installatietijd tot een minimum beperkt. a) Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en deze begrijpen. de gevaren. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd. b) Plaats nooit uw handen onder de verwarmingselementen! WAARSCHUWING!

1. Dek de kachel niet af om oververhitting te voorkomen.

2. Houd kinderen jonger dan 3 jaar uit de buurt, tenzij ze continu onder toezicht staan.

3. Kinderen van 3 jaar en jonger dan 8 jaar mogen het apparaat alleen aan / uitzetten op voorwaarde dat het is geplaatst of geïnstalleerd in de beoogde normale gebruikspositie en ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat op een veilige manier en begrijp de gevaren. Kinderen van 3 jaar en jonger dan 8 jaar mogen het apparaat niet aansluiten, regelen en schoonmaken of gebruikersonderhoud uitvoeren. 4. Let op - sommige onderdelen van dit product kunnen erg heet worden en brandwonden veroorzaken. Er moet bijzondere aandacht worden besteed aan de aanwezigheid van kinderen en kwetsbare mensen. Bij het gebruik van elektrische apparaten moeten altijd de basisvoorzorgsmaatregelen worden gevolgd, waaronder onderstaande:1. Gebruik deze kachel alleen zoals beschreven in deze handleiding. Elk ander gebruik dat niet door de fabrikant wordt aanbevolen, kan brand, elektrische schokken of persoonlijk letsel veroorzaken.

2. Lees alle instructies voordat u deze kachel gebruikt.

3. Haal het apparaat uit de verpakking en controleer voor gebruik of het in goede staat is.

4. Laat kinderen niet spelen met onderdelen van de verpakking (zoals plastic zakken)

5. Controleer de huishoudelijke spanning om er zeker van te zijn dat deze overeenkomt met de nominale specificaties van de verwarming.

6. Controleer het netsnoer en de stekker voor gebruik zorgvuldig om er zeker van te zijn dat ze niet beschadigd zijn

7. Laat het snoer niet onder vloerbedekking lopen. Bedek het snoer niet met vloerkleden, lopers of soortgelijke bedekkingen. Leg het snoer niet onder meubels of apparaten. Leg het snoer uit de buurt van verkeersgebieden en waar niemand erover kan struikelen. 8. De kachel is niet geschikt voor gebruik buitenshuis bij vochtig weer, in badkamers of in andere natte of vochtige omgevingen. Plaats de kachel nooit op een plek waar hij in de badkuip of een ander waterreservoir kan vallen. 9. Houd er rekening mee dat de kachel erg heet kan worden en daarom op een veilige afstand (0,9 m) van brandbare voorwerpen zoals meubels, gordijnen en dergelijke moet worden geplaatst.

10. Dek de kachel niet af.

11. Steek geen vingers of vreemde voorwerpen in de grill terwijl deze in werking is.

12. Steek geen vreemde voorwerpen in de ventilatie- of uitlaatopeningen en laat geen vreemde voorwerpen binnendringen, aangezien dit een elektrische schok, brand of schade aan de kachel kan veroorzaken.

13. De kachel mag niet direct onder een stopcontact worden geplaatst.

14. Sluit de luchtverhitter niet aan met een aan / uit-timer of andere apparatuur die het apparaat automatisch kan inschakelen. 15. De kachel mag niet worden geplaatst in ruimtes waar ontvlambare vloeistoffen of gassen worden gebruikt of opgeslagen.

16. Als een verlengsnoer wordt gebruikt, moet dit zo kort mogelijk zijn en altijd volledig worden verlengd.

17. Gebruik deze heater niet in de directe omgeving van een bad, douche of zwembad.

18. Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, zijn serviceagent of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen .

19. U mag geen andere apparaten op hetzelfde stopcontact aansluiten als de luchtverhitter.

20. Zorg ervoor dat de verwarming altijd onder toezicht staat en houd kinderen en dieren er uit de buurt;

21. Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt. Laat de kachel niet geruime tijd staan als deze in gebruik is. Trek de stekker er recht uit, verwijder de stekker nooit door aan het snoer te trekken.

22. Houd de kachel ver van gordijn of plaatsen waar de luchtinlaat gemakkelijk kan worden geblokkeerd.

23. Laat het verwarmingselement altijd minimaal 10 minuten afkoelen voordat u de verwarmingsbuis of het aangrenzende onderdeel aanraakt 24. Om mogelijke elektrische schokken of lekstroom te voorkomen, mag u het apparaat nooit met natte handen gebruiken of het apparaat bedienen als er water op het netsnoer staat. 25. Gooi elektrische apparaten niet weg bij het ongesorteerde huisvuil, maar gebruik gescheiden inzamelingsfaciliteiten. Neem contact op met uw lokale overheid voor informatie over de beschikbare inzamelingssystemen. Als elektrische apparaten op stortplaatsen of stortplaatsen worden afgevoerd, kunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketen terechtkomen, wat schadelijk is voor uw gezondheid en welzijn. 26. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

27. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

28. Als de kachel is gevallen of op enigerlei wijze is beschadigd. Retourneer het naar een geautoriseerd servicepunt voor onderzoek, elektrische of mechanische afstelling of reparatie. TECHNISCHE SPECIFICATIES Model 90-093 90-094 90-095 Vermogen 500W/1000W 750W/1500W 1000W/2000W Voedingsspanning: 220-240V~50Hz Werktemperatuurbereik: -20˚C ÷ 50˚C Modulatietype: DSSS; OFDM Modulatie technologie 802.11b; 802.11g; 802.11n20 Frequentie 2412 MHz ÷ 2472 MHz PAKLIJST

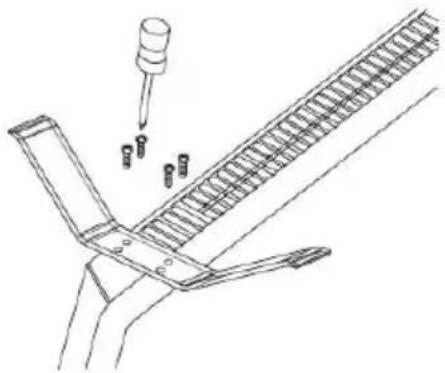

• Accessoirepakket 1 set: −2x ondersteuning −8x metalen schroef voor steunen MONTAGE-INSTRUCTIESModel

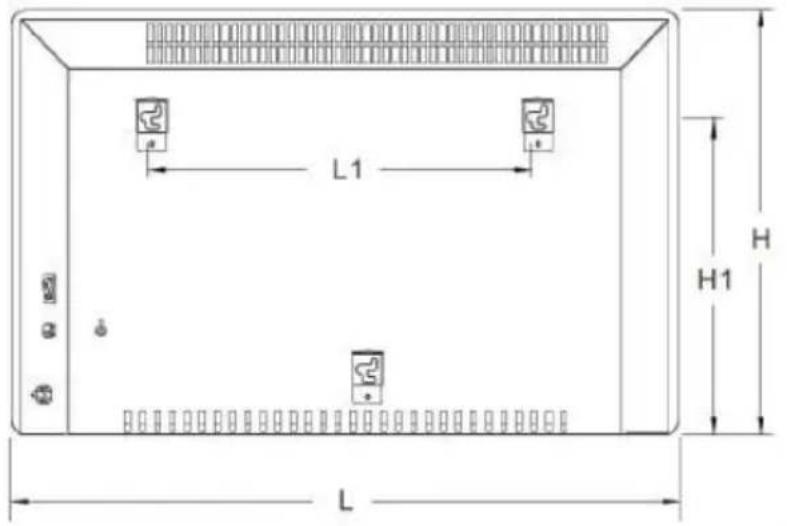

Pak uw pakket uit en zoek de kachel samen met het pakket met accessoires voor wandmontage. 1. Markeer de posities van de vier te boren gaten op de muur en boor de gaten met de boor. Zorg ervoor dat de afstand tussen de gaten hetzelfde is als de ronde gaten op de beugels aan de achterkant van de kachel.

4. Til de kachel op en richt de ronde gaten op de beugels aan de achterkant van de kachel op de schroeven aan de muur en schuif de kachel 10 mm naar rechts 5. Zorg ervoor dat de afstand tussen de onderkant van de kachel en de vloer niet minder is dan 10 cm wanneer de kachel is geïnstalleerd GEBRUIKSAANWIJZINGBedieningspaneel / afstandsbediening

12. Selectie van lage / hoge verwarming

Beginnend −Haal de kachel voorzichtig uit de doos. Bewaar de doos voor opslag buiten het seizoen. −Zorg ervoor dat de stroomschakelaar in de UIT-stand staat voordat u de stekker in het stopcontact steekt. −Zorg ervoor dat de kachel volledig is gemonteerd volgens de montagehandleiding. −Het is beter om niet hetzelfde stopcontact te gebruiken met andere elektrische apparaten met een hoog wattage om overbelasting van uw circuit te voorkomen. Aanzetten Aansluiten en zet schakelaar , verwarming in stand - door met toetsen 1 / 2 / 3 / 4 aan . Druk op knop 4 , de verwarming gaat aan , het display toont de huidige oppervlaktetemperatuur . Sluit het apparaat aan en zet de aan / uit-schakelaar aan, het staat in de stand-bymodus en toont de huidige tijd, met knoplampje 1/2/3/4. Aan. Maar vervolgens op de knop licht 1 /2/3 verdwijnt na 10 sec. Temp. Instelling Druk op knop 1 , temp . indicator knippert en de instelling is geactiveerd . Door op knop 2 en 3 te drukken , selecteren we de gewenste temp . en bewaar het . Kachel is aan het verwarmen , display toont huidige temperatuur en knop 5 licht op . Druk op knop 1 , de temperatuurindicator knippert en de instelling is geactiveerd. Druk op 2 of 3 om de temperatuur in te stellen en 1 om deze op te slaan, of laat het 5 seconden staan, de instelling wordt automatisch opgeslagen. Druk op 2/3 op de afstandsbediening voor de gewenste temperatuur en sla de instelling op met OK. Timer instellen Timer Start verwarmingstijdIn uit - verwarmingsmodus , druk tweemaal op 1 om de timer in te stellen ( 0H tot 24H ), en 2 ＆3 om de temperatuur in te stellen . Na instelling , toont temperatuurzone . Indicator 8 licht op tijdens de timerperiode en gaat uit wanneer de timer afloopt , waarna de verwarming op hoog niveau begint te verwarmen . Timer Stop verwarmingstijd In verwarmingsmodus ( hoog of laag niveau ), druk tweemaal op 1 om de timer in te stellen en 2 3 om de temperatuur in te stellen . Na instelling , toont temperatuurzone . Indicator 8 gaat branden tijdens de timerperiode en gaat uit wanneer de timer afloopt . Dan stopt de verwarming met verwarmen . Hoge / lage warmte-instelling −In werkmodus , knoop 2 verschuivingen tussen hoge verbrandingswaarde en stop verwarming ( controlelampje 7 licht op wanneer hoge verhitting en uit als van verwarming ) ; 5 Selectie hoog / laag vuur −In werkmodus , knop 3 loopt tussen lage en verwarmen van verwarming ( indicator 6 licht op wanneer lage verwarmen en uit als van verwarming ) ; −In werkmodus , knop 12 verschuivingen tussen Off / Low / High verwarming , 7 lichten op in hoge verwarmingskosten , 6 licht op in laag vuur , en geen licht op wanneer van verwarming ) . Kinderslot instelling Druk zowel 2 als 3 gedurende 3 seconden in, het systeem is vergrendeld en er kan geen instelling worden gemaakt. Na 3 s toont het display opnieuw de oppervlaktetemperatuur. Methoden om te ontgrendelen: Druk zowel 2 als 3 gedurende 3 seconden in, het apparaat is ontgrendeld. Activering van weergaveknoppen Normaal gesproken zijn de displayknoppen uit als het apparaat werkt, raak het paneelgebied onder de temperatuur aan, ze zijn weer aan. ECO-functie Druk beide instelknop 1 en 3 gedurende 3 seconden in (of druk op knop 11 op de afstandsbediening), de ECO-functie werkt. In deze modus toont het display slechts enkele indicatoren (afhankelijk van de instelling die is geschoren vóór ECO) Methoden om de ECO-functie te vergrendelen Druk op een willekeurige knop op het display 2) Druk op ECO-knop 11 op de afstandsbediening. Schakel de weergave tussen ° C / F Druk de toetsen 1 & 2 (de twee toetsen aan de linkerkant) gelijktijdig ongeveer 10 seconden in. Open raam detectie Als de temperatuur binnen 2 minuten met 3 ° C of meer daalt, treedt de open-raam-detectie in werking en, de unit stopt met verwarmen, indicator 9 knippert. Druk op knop 4, zet de verwarming uit en zet hem weer aan. Openraam detectie is gesloten. WiFi resetten Druk in de verwarmingsmodus gedurende 3 seconden op knop 1, WIFI wordt gereset en het indicatielampje brandt . Uitschakelen Schakel schakelaar 4 uit, de verwarming stopt met werken en schakel de stroomtoevoer uit, de verwarming is uitgeschakeld. WiFi en app-bediening:

1. De verwarming moet worden gebruikt binnen het bereik van de wifi-router.

OPMERKING De Wi-Fi-router moet werken op 2,4 GHz

2. Download de applicatie "TuyaSmart" op smartphone, tablet of computer.

3. Selecteer na het installeren van de applicatie "overdracht".

4. Om u te registreren, voert u het e-mailadres in waarnaar de verificatiecode wordt verzonden. De code moet binnen 60 seconden na ontvangst op de aanvraag worden toegepast. Maak vervolgens een wachtwoord aan. Als u "bevestiging" selecteert, wordt het registratieproces in de applicatie voltooid.

5. Selecteer "Apparaat toevoegen" om een nieuw apparaat toe te voegen.

6. Selecteer "Klein apparaat" in de lijst en vervolgens "Thermostaat".

Na het selecteren van de optie 'Thermostaat', toont de applicatie informatie over het geselecteerde aantal ondersteunde frequenties 2,4 GHz wifi-router, evenals een prompt om het wifi-wachtwoord in te voeren als het bedieningsapparaat eerder wordt gebruikt, is niet afhankelijk van het bereik.

7. Sluit de kachel aan op de voeding.

8. Zet de kachel aan.

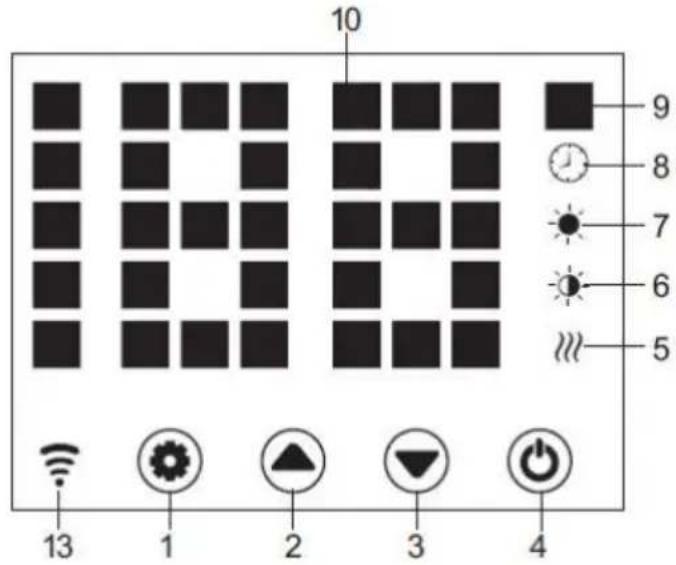

9. Houd op het bedieningspaneel de "M" -knop ingedrukt totdat de blauwe LED naast de Wi-Fi-markering snel knippert. Klik

vervolgens op "Volgende" in de applicatie. 10. De applicatie toont de opties "snel knipperend" en "langzaam knipperend". Selecteer "snel knipperend" of de applicatie zal na een tijdje zelf naar het apparaat zoeken. 11. Nadat de verbinding tussen de applicatie en het apparaat tot stand is gebracht, verschijnt de naam van het apparaat in de applicatie. Selecteer apparaatselectie, dan verschijnt het configuratiescherm in de applicatie.

12. De applicatie is klaar om de radiatorinstellingen te regelen!

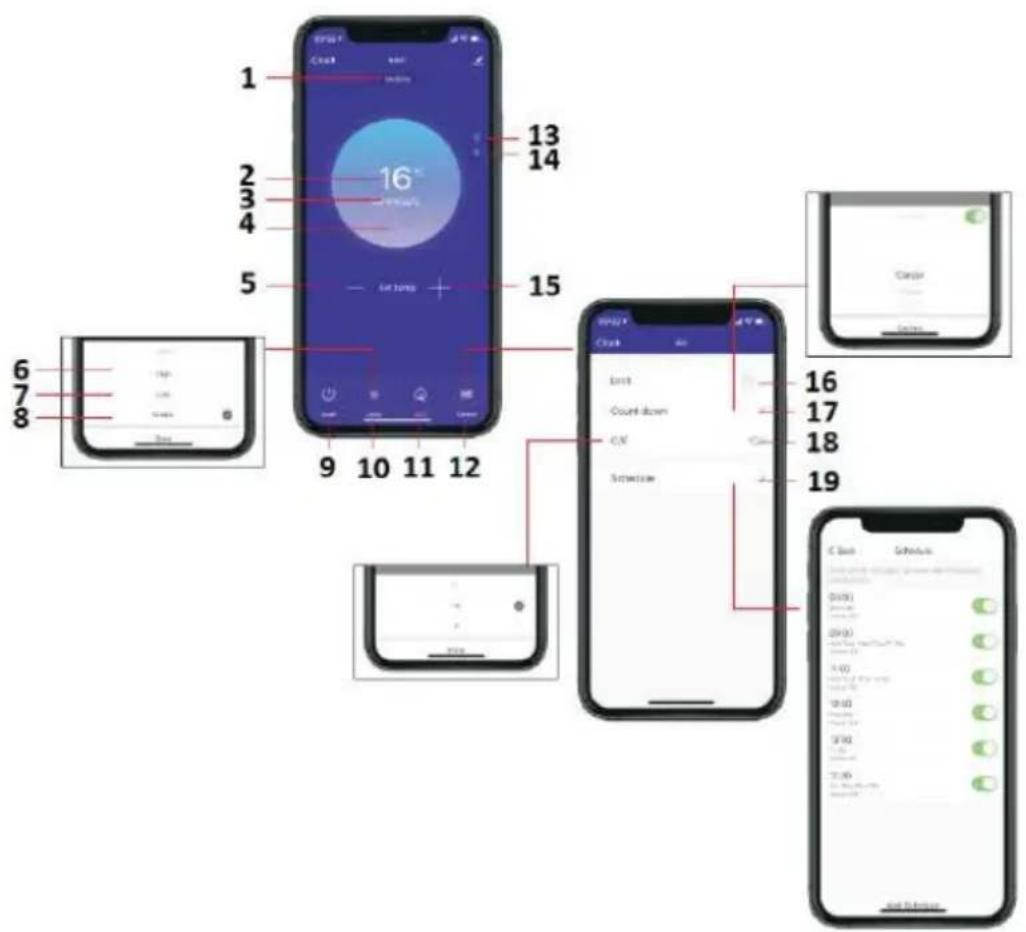

De "TuyaSmart" applicatie maakt de volgende instellingen mogelijk: −verwarming aan en uit (zonder de voeding van het bedieningspaneel te gebruiken, wat handmatig moet gebeuren met de hoofdschakelaar), −thermostaat temperatuurinstelling, −timerinstelling, −configuratie van een wekelijkse verwarmingscyclus. U kunt de kachel op afstand bedienen. Als de radiator zich binnen het bereik van de gekoppelde Wi-Fi-router bevindt, werkt de bedieningstoepassing op het apparaat met internettoegang. Toepassing1. Verwarmingsniveau

2. Seting temperatuur

3. Omgevingstemperatuu

Verlaag de temperatuur

Verhoog de temperatuur

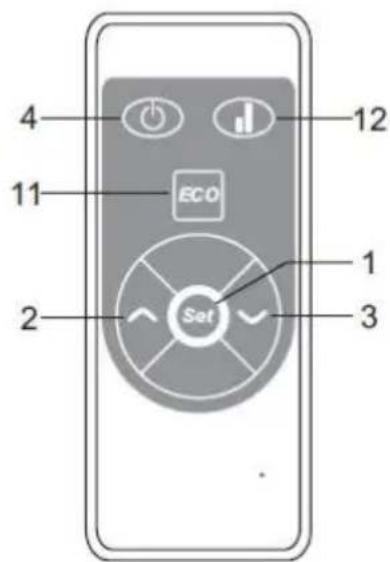

1. Om de batterij te ontgrendelen, trekt u de vergrendeling voorzichtig met het deksel open.

2. Plaats een nieuwe CR2032-batterij, let op de vereiste polariteit (+/-)

3. Sluit het batterijklepje zodat de vergrendeling vastklikt.

REINIGING EN ONDERHOUD

Schakel de kachel uit en laat deze afkoelen voordat u uw kachel gaat schoonmaken. Koppel de stroomtoevoer naar het apparaat los. De buitenkant kan worden schoongemaakt door deze af te vegen met een zachte vochtige doek en vervolgens te drogen. Gebruik geen schurende schoonmaakpoeders of meubelpoetsmiddel, aangezien dit de afwerking van het oppervlak kan beschadigen. Om de kachel van de muur te halen, voor reiniging of herinrichting, hoeft u alleen maar de schroefdop te openen en de bouten los te draaien om van de muur te verwijderen. Voor opslag op korte termijn hoeft u alleen maar de stekker uit het stopcontact te halen en deze weg te laten; voor langdurige opslag kunt u deze van de muur demonteren of met wat materiaal afdekken. PROBLEEMOPLOSSEN Volg deze instructies als uw kachel niet werkt:

• Zorg ervoor dat uw stroomonderbreker of zekering correct werkt.

• Zorg ervoor dat de kachel is aangesloten en dat het stopcontact goed werkt.

• Als de AAN / UIT-schakelaar niet verlicht is in de AAN-stand, stuur deze dan direct naar het servicecentrum voor reparatie. OPMERKING: ALS U EEN PROBLEEM MET UW KACHEL ERVART, ZIE DE GARANTIE-INFORMATIE VOOR INSTRUCTIES. PROBEER DE KACHEL NIET ZELF TE OPENEN OF TE REPAREREN. ALS U DIT DOET, KAN DE GARANTIE ONGELDIG MAKEN EN KAN SCHADE OF PERSOONLIJK LETSEL VEROORZAKEN. ALS HET PROBLEEM NOG STEEDS AANHOUDT, NEEM DAN CONTACT OP MET DE DISTRIBUTEUR. . RECYCLING Elektrische apparatuur mag niet als huishoudelijk afval worden weggegooid, maar moet in plaats daarvan worden gebruikt bij geschikte faciliteiten. Informatie over het gebruik kan worden verstrekt door de productverkoper of de lokale autoriteiten. Afgedankte elektrische en elektronische apparatuur bevat stoffen die niet neutraal zijn voor de natuurlijke omgeving. Apparatuur die niet wordt gerecycled, vormt een potentieel gevaar voor het milieu en de menselijke gezondheid.

Modelidentificatie (s): 90-093 Item Symbool Waarde Eenheid Item Een heid Warmteafgifte Type warmte-invoer, alleen voor elektrische opslagtoestellen voor lokale ruimteverwarming (selecteer er een) Nominale warmteafgifte P nom

Handmatige regeling van de warmtebelasting met geïntegreerde thermostaat [Nee

Elektronische regeling van de warmtebelasting met feedback over de kamer- en / of buitentemperatuur [Nee ]Extra elektriciteitsverbruik Door ventilator ondersteunde warmteafgifte [Nee

Type warmteafgifte / kamertemperatuurregeling (selecteer een) Bij minimale warmteafgifte el min 0,478 kW Eentraps warmteafgifte en geen regeling van de kamertemperatuur [Nee

Twee of meer handmatige trappen, geen regeling van de kamertemperatuur [Nee

Met mechanische thermostaat regeling van de kamertemperatuur [Nee

Met elektronische kamertemperatuurregeling [Nee

Andere besturingsopties (meerdere selecties mogelijk)

Ruimtetemperatuurregeling met aanwezigheidsdetectie [Nee

Ruimtetemperatuurregeling, met open raam detectie [Ja]

Met optie voor afstandscontrole [Ja]

Met beperking van de werktijd [Nee

Met zwarte bolsensor [Ja] Contact details: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Opmerking: Voor elektrische toestellen voor lokale ruimteverwarming mag de gemeten seizoensgebonden energie-efficiëntie voor ruimteverwarming ηs niet slechter zijn dan de opgegeven waarde bij de nominale warmteafgifte van de eenheid.

Item Een heid Warmteafgifte Type warmte-invoer, alleen voor elektrische opslagtoestellen voor lokale ruimteverwarming (selecteer er een) Nominale warmteafgifte P nom

Handmatige regeling van de warmtebelasting met geïntegreerde thermostaat [Nee

Extra elektriciteitsverbruik

Type warmteafgifte / kamertemperatuurregeling (selecteer een) Bij minimale warmteafgifte el min 0,720 kW Eentraps warmteafgifte en geen regeling van de kamertemperatuur [Nee

0,3 W. Twee of meer handmatige trappen, geen regeling van de kamertemperatuur [Nee

Met mechanische thermostaat regeling van de kamertemperatuur [Nee

Met elektronische kamertemperatuurregeling [Nee

Andere besturingsopties (meerdere selecties mogelijk)

Ruimtetemperatuurregeling met aanwezigheidsdetectie [Nee

Ruimtetemperatuurregeling, met open raam detectie [Ja]

Met optie voor afstandscontrole [Ja]

Met beperking van de werktijd [Nee

Met zwarte bolsensor [Ja] Contact details: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Opmerking: Voor elektrische toestellen voor lokale ruimteverwarming mag de gemeten seizoensgebonden energie-efficiëntie voor ruimteverwarming ηs niet slechter zijn dan de opgegeven waarde bij de nominale warmteafgifte van de eenheid.

Modelidentificatie (s): 90-095 Item Symbool Waarde Eenheid Item Een heid Warmteafgifte Type warmte-invoer, alleen voor elektrische opslagtoestellen voor lokale ruimteverwarming (selecteer er een)Nominale warmteafgifte P nom

Handmatige regeling van de warmtebelasting met geïntegreerde thermostaat [Nee

Handmatige regeling van de warmtebelasting met kamer- en / of buitentemperatuur-feedback [Nee

Extra elektriciteitsverbruik

Type warmteafgifte / kamertemperatuurregeling (selecteer een) Bij minimale warmteafgifte el min

Eentraps warmteafgifte en geen regeling van de kamertemperatuur [Nee

Twee of meer handmatige trappen, geen regeling van de kamertemperatuur [Nee

Met mechanische thermostaat regeling van de kamertemperatuur [Nee

Met elektronische kamertemperatuurregeling [Nee

Andere besturingsopties (meerdere selecties mogelijk)

Ruimtetemperatuurregeling met aanwezigheidsdetectie [Nee

Ruimtetemperatuurregeling, met open raam detectie [Ja]

Met optie voor afstandscontrole [Ja]

Met beperking van de werktijd [Nee

Met zwarte bolsensor [Ja] Contact details: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Opmerking: Voor elektrische toestellen voor lokale ruimteverwarming mag de gemeten seizoensgebonden energie-efficiëntie voor ruimteverwarming ηs niet slechter zijn dan de opgegeven waarde bij de nominale warmteafgifte van de eenheid.
