MANUAL DE UTILIZARE 90094 NEO tools

Acest produs este adecvat doar pentru utilizare ocazională sau pentru utilizare în zone bine izolate.

90-093 / 90-094 / 90-095 NOTĂ: ÎNAINTE DE UTILIZAREA ECHIPAMENTULUI ÎN PRIMA ORA, CITIȚI ACEST MANUAL DE INSTRUCȚIUNI ȘI PĂȚIȚI-L PENTRU REFERINȚĂ VIITORĂ. OAMENI CARE NU AU CITIT ACESTE INSTRUCȚIUNI NU ar trebui să adune, să lumineze, să ajusteze sau să funcționeze unitatea Acest produs este potrivit numai pentru spații bine izolate sau pentru utilizarea ocazională.

REGULAMENTE DE SIGURANȚĂ DETALIATE

ATENŢIE! Citiți cu atenție-Încălzitorul cu infraroșu este proiectat pentru o funcționare sigură. Cu toate acestea, instalarea, întreținerea și funcționarea încălzitorului pot fi periculoase. Respectarea următoarelor proceduri va reduce riscul de incendiu, șoc electric, vătămare a persoanei și menținerea timpului de instalare la minimum . a) Acest aparat poate fi utilizat de copii cu vârste de la 8 ani și peste și de persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe dacă au primit supraveghere sau instrucțiuni privind utilizarea aparatului într-un mod sigur și înțeleg. pericolele implicate. Copiii nu se vor juca cu aparatul. Curățarea și întreținerea utilizatorului nu trebuie făcute de copii fără supraveghere. b) Nu așezați niciodată mâinile sub elementele de încălzire! AVERTIZARE!

1. Pentru a evita supraîncălzirea, nu acoperiți încălzitorul.

2. Copiii cu vârsta sub 3 ani trebuie ținuți afară dacă nu sunt supravegheați în mod continuu.

3. Copiii cu vârsta cuprinsă între 3 ani și mai puțin de 8 ani pornesc / opresc aparatul, cu condiția să fie amplasat sau instalat în poziția normală de funcționare prevăzută și li sa acordat supraveghere sau instrucțiuni cu privire la utilizarea aparatului într-un mod sigur și înțelegeți pericolele implicate. Copiii cu vârsta cuprinsă între 3 ani și mai puțin de 8 ani nu trebuie să conecteze, să reglementeze și să curețe aparatul sau să efectueze întreținerea utilizatorului. 4. Atenție - unele părți ale acestui produs pot deveni foarte fierbinți și pot provoca arsuri. O atenție deosebită trebuie acordată acolo unde sunt prezenți copiii și persoanele vulnerabile. Când folosiți un aparat electric trebuie să fie întotdeauna respectate, inclusiv următoarele: 1. Folosiți acest încălzitor doar așa cum este descris în acest manual. Orice altă utilizare nerecomandată de producător poate cauza incendii, șocuri electrice sau vătămarea persoanelor.

2. Citiți toate instrucțiunile înainte de a utiliza acest încălzitor.

3. Îndepărtați formularul de unitate pe care îl ambalează și verificați pentru a vă asigura că este în stare bună înainte de utilizare.

4. Nu lăsați copiii să se joace cu piese din pachet (cum ar fi pungi de plastic)

5. Verificați tensiunea casnică pentru a vă asigura că se potrivește cu specificațiile nominale ale încălzitorului.

6. Verificați cu atenție cablul de alimentare și conectați-l înainte de a-l folosi, pentru a vă asigura că acestea nu sunt deteriorate 7. Nu rulați cablul sub mochete. Nu acoperiți cablul cu covoare de aruncare, alergători sau alte acoperiri similare. Nu îndreptați cablul sub mobilier sau aparate. Aranjați cablul departe de zona de trafic și unde nu va fi declanșat. 8. Încălzitorul nu este potrivit pentru utilizare în aer liber, pe vreme umedă, în băi sau în alte medii umede sau umede. Nu localizați niciodată încălzitorul în cazul în care acesta poate cădea în cadă sau alt recipient de apă. 9. Vă rugăm să rețineți că încălzitorul poate deveni foarte cald și, prin urmare, trebuie așezat la o distanță sigură (0,9 m) de obiecte inflamabile, cum ar fi mobilierul, perdelele și altele similare.10. Nu acoperiți încălzitorul.

11. Nu puneți degetele sau obiectele străine în grătar în timpul funcționării.

12. Nu introduceți și nu lăsați obiecte străine să intre în nicio deschidere de ventilație sau evacuare, deoarece acest lucru poate provoca șoc electric, incendiu sau deteriorarea încălzitorului.

13. Încălzitorul nu trebuie amplasat imediat sub o priză de perete.

14. Nu conectați încălzitorul ventilatorului folosind un cronometru pornit / oprit sau alte echipamente care pot porni automat dispozitivul.

15. Încălzitorul nu trebuie amplasat în încăperi în care sunt utilizate sau depozitate lichide inflamabile sau gaze.

16. Dacă se folosește un prelungitor, acesta trebuie să fie cât mai scurt și să fie întotdeauna complet extins.

17. Nu folosiți acest încălzitor în imediata apropiere a unei băi, a unui duș sau a unei piscine.

18. În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, agentul de service sau de persoane calificate în mod similar pentru a evita un pericol.

19. Nu trebuie să conectați alte aparate la aceeași priză ca încălzitorul ventilatorului.

20. Asigurați-vă că încălzitorul este întotdeauna sub supraveghere și păstrați copiii și animalele departe de acesta;

21. Când nu utilizați aparatul de mai mult timp, deconectați-l. Nu lăsați încălzitorul pentru o perioadă considerabilă de timp când folosiți. Trageți ștecherul direct în afară, nu scoateți niciodată ștecherul trăgând de cabl.

22. Țineți încălzitorul departe de perdea sau locuri în care intrarea de aer poate fi blocat cu ușurință.

23. Lăsați întotdeauna elementul de încălzire să se răcească cel puțin 10 minute înainte de a atinge tubul de încălzire sau partea adiacentă 24. Pentru a preveni posibilele șocuri electrice sau curentul de scurgere, nu folosiți niciodată aparatul cu mâna umedă sau nu folosiți aparatul când există apă pe cablul de alimentare. 25. Nu aruncați aparate electrice ca deșeuri municipale nesortate, folosiți instalații de colectare separate. Contactați administrația locală pentru informații despre sistemele de colectare disponibile. Dacă aparatele electrice sunt aruncate în gropile de gunoi sau depozitele de gunoi, substanțele periculoase se pot scurge în apele subterane și pot ajunge în lanțul alimentar, dăunând sănătății și bunăstării tale. 26. Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu reducerea capacităților fizice, senzoriale sau mentale sau a lipsei de experiență și cunoștințe, decât dacă au primit supraveghere sau instrucțiuni cu privire la utilizarea aparatului de către o persoană responsabilă pentru siguranța lor.

27. Copiii trebuie supravegheați pentru a se asigura că nu se joacă cu aparatul.

28. Dacă încălzitorul a fost căzut sau deteriorat în vreun fel. Întoarceți-l la unitatea de service autorizată pentru examinare, reglare electrică sau mecanică sau reparație. SPECIFICATII TEHNICE Model 90-093 90-094 90-095 Putere 500W/1000W 750W/1500W 1000W/2000W Tensiunea de alimentare 220-240V~50Hz Temperatura de lucru -20˚C ÷ 50˚C Tipul modulației DSSS; OFDM Tehnologie de modulare 802.11b; 802.11g; 802.11n20 Frecvență 2412 MHz ÷ 2472 MHz

• Pachet accesorii 1 set: −sprijin 2x −8x metalic cu șurub pentru suporturi

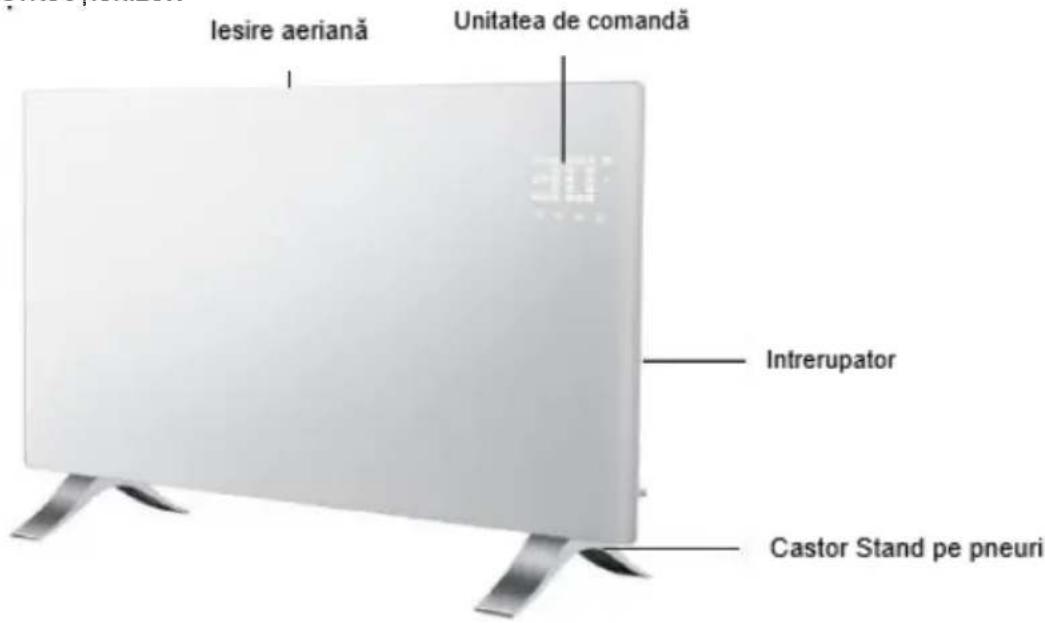

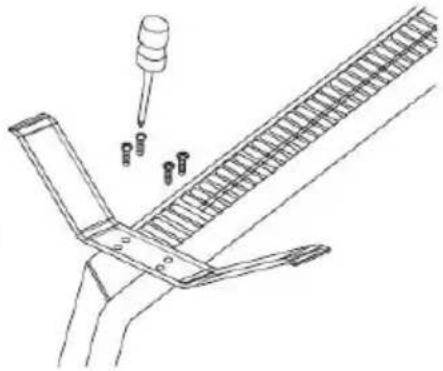

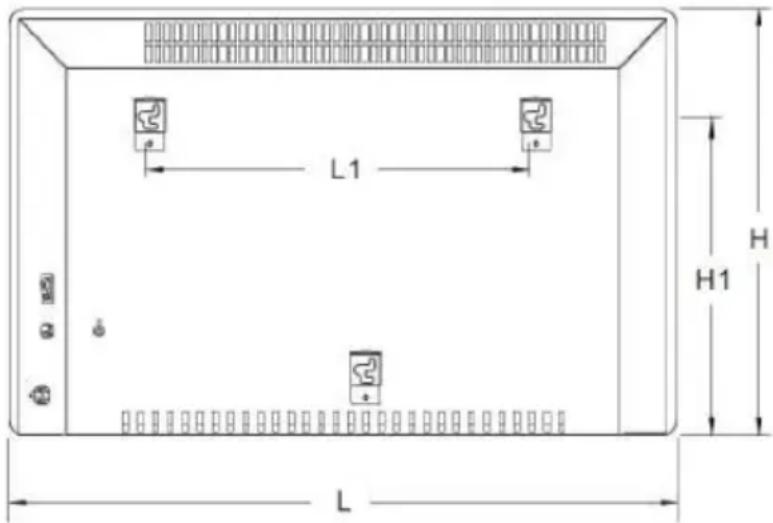

344Despachetați pachetul și găsiți încălzitorul împreună cu pachetul de accesorii de montaj pe perete. 1. Marcați pozițiile celor patru găuri care urmează să fie găurite pe perete și găuriți găurile cu burghiu. Asigurați-vă că distanța dintre fiecare orificiu este aceeași cu orificiile rotunde de pe suporturi din spatele încălzitorului.

2. Introduceți șinele de plastic care se potrivesc în găuri.

3. Introduceți șuruburile metalice în șinele de plastic.

4. Ridicați încălzitorul și orientați orificiile rotunde de pe suporturile din spatele încălzitorului către șuruburile de pe perete și glisați încălzitorul cu 10 mm spre dreapta 5. Asigurați-vă că distanța dintre partea de jos a încălzitorului și podea nu este mai mică de 10cm atunci când este instalat încălzitorul

UTILIZAREA INSTRUCȚIUNILOR

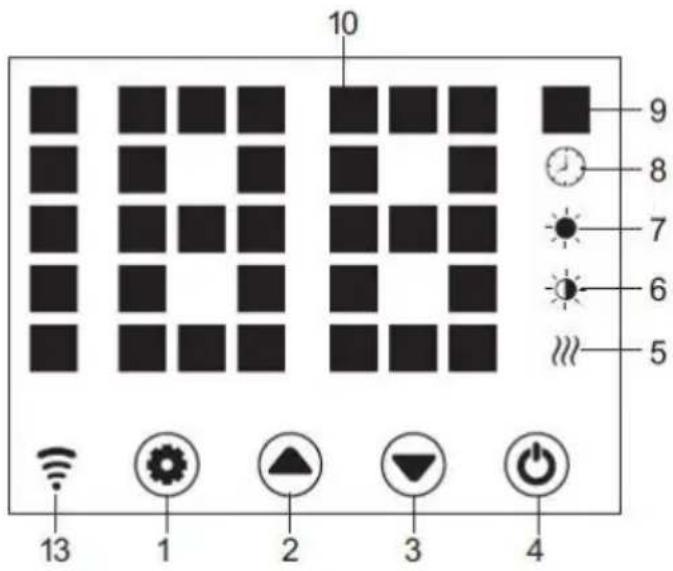

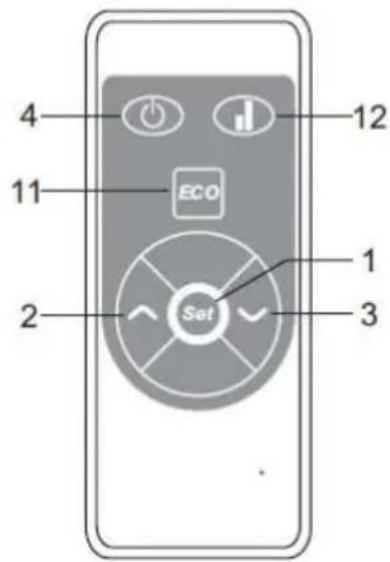

Panou de control / Telecomandă1. Butonul de setare

4. Butonul de pornire

5. Indicator de lucru al elementului de încălzire

6. Indicator de încălzire scăzut

7. Indicator de încălzire ridicat

8. Indicator de cronometru

9. Indicator de temperatură

10. Afișaj număr LED

12. Selecție de încălzire joasă / înaltă

13. Indicator WiFi (Dacă este conectat OK, indicatorul wifi se

aprinde; dacă nu a reușit)

Pornire −Scoateți cu atenție încălzitorul din cutie. Vă rugăm să salvați cutia pentru depozitare în afara sezonului. −Asigurați-vă că întrerupătorul este în poziția OPRIT înainte de a-l conecta. −Asigurați-vă că încălzitorul este montat complet conform Ghidului de montare. −Este mai bine să nu folosiți aceeași priză electrică cu alte aparate electrice cu putere mare, pentru a evita supraîncărcarea circuitului. Aprinde Conectați și porniți comutatorul de alimentare , incalzitor este in stand - by cu butoane 1 / cu 2 / cu 3 / 4 pe . Apăsați butonul 4 , încălzitorul se pornește , afișajul arată temperatura curentă a zonei . Conectați unitatea și porniți comutatorul de alimentare, este în regim de așteptare și afișează ora curentă, cu ajutorul butonului 1/2/3/4. pe. Dar apoi butonul luminos de 1 /2/3 va dispărea după 10s. Temp. reglaj Apăsați butonul 1 , temp . indicatorul clipește și setarea acestuia este activată . Prin apăsarea butoanelor 2 și 3 , selectăm temperatura dorită . și salvează-l . Încălzitorul se încălzește , pe afișaj apare temperatura curentă și butonul 5 se aprinde . Apăsați butonul 1 , indicatorul de temperatură clipește și setarea acestuia este activată. Apăsați 2 sau 3 pentru a seta temperatura și 1 pentru a o salva sau pentru a lăsa doar 5s, setarea este salvată automat. Apăsați 2/3 pe telecomandă pentru temperatura dorită și salvați setarea prin OK. Setarea cronometrului Timpul de pornire a timpului de încălzire In afara - modul de încălzire , apăsați 1 de două ori pentru timer ( 0H la 24H ), și 2 și 3 până la temperatura setată . După setare , arată temperatura zonei . Indicatorul 8 se aprinde în perioada de timp și se oprește la terminarea cronometrului , apoi încălzitorul începe să se încălzească la nivel înalt . Timer Stop Stop încălzire În modul de încălzire ( nivel înalt sau scăzut ), apăsați de două ori pentru a seta cronometrul și 2 3 pentru a seta temperatura . După setare , arată temperatura zonei . Indicatorul 8 se aprinde în perioada de timp și se oprește când se încheie cronometrul . Apoi încălzitorul oprește încălzirea . Reglare căldură înaltă / joasă −În regim de lucru , butonul 2 trece între încălzirea ridicată și încălzirea oprită ( indicatorul 7 se aprinde la încălzirea ridicată și se oprește când se oprește încălzirea ) ; 5 Selecție de căldură înaltă / joasă −În regim de funcționare , butonul 3 funcționează între încălzirea redusă și încălzirea oprită ( indicatorul 6 se aprinde când se încălzește scăzut și se oprește când se oprește încălzirea ) ; −În modul de lucru , butonul 12 schimburi între Oprit / scăzut / ridicat de încălzire , 7 lumini pe la încălzire de mare , 6 lumină în foc mic , și nici o lumină atunci când oprit încălzirea ) . Setare pentru blocarea copiilor Apăsați atât 2 cât și 3 pentru 3s, sistemul este blocat și nu s-a putut face nicio setare. După 3 s, afișajul arată din nou temperatura zonei. Metode de deblocare: Apăsați atât 2 cât și 3 pentru 3 secunde, unitatea este deblocată. Afișarea butoanelor de afișare În mod normal, butoanele afișajului sunt stinse când unitatea funcționează, atingeți zona panoului sub temperatură, acestea sunt din nou pornite. Funcția ECO Apăsați ambele butoane de reglare 1 și 3 pentru 3s (sau apăsați butonul 11 de pe telecomandă), funcția ECO rulează. În acest mod, afișajul arată doar câțiva indicatori (în funcție de ce setare a fost făcută înainte de ECO) Metode de blocare a funcției ECO Apăsați orice buton de pe afișaj 2) Apăsați butonul ECO 11 de pe telecomandă.Comutați afișajul între ° C / F Apăsați tastele 1 & 2 (cele două taste din stânga) simultan timp de aproximativ 10 secunde. Detectarea ferestrei deschise Dacă temperatura scade cu 3 ° C sau mai mult în 2 minute, detectarea ferestrei deschide acționează și unitatea oprește încălzirea, indicatorul 9 clipește. Apăsați butonul 4, opriți încălzitorul și porniți din nou detectarea ferestrei deschise este închisă. Resetare WiFi În modul de încălzire, apăsați butonul 1 pentru 3s, WIFI este resetat, cu indicatorul luminos aprins . Opriți Opriți întrerupătorul 4, încălzitorul nu mai funcționează și opriți sursa de alimentare, încălzitorul este oprit. Funcționare WiFi și aplicație:

1. Încălzitorul trebuie utilizat în limita routerului Wi-Fi.

NOTĂ Routerul Wi-Fi trebuie să funcționeze la 2,4 GHz

2. Descărcați aplicația „TuyaSmart” pe smartphone, tabletă sau computer.

3. După instalarea aplicației, selectați "transfer".

4. Pentru a vă înregistra, introduceți adresa de e-mail la care va fi trimis codul de verificare. Codul trebuie aplicat cererii în termen de 60 de secunde de la primire. Apoi creați o parolă. Selectarea „confirmării” finalizează procesul de înregistrare în cerere.

5. Pentru a adăuga un dispozitiv nou, selectați „Adăugare dispozitiv”.

6. Selectați „Dispozitiv mic” din listă și apoi „Termostat”.

După selectarea opțiunii „Termostat”, aplicația va afișa informații despre numărul selectat de frecvențe acceptate Router Wi-Fi de 2,4 GHz, precum și o solicitare pentru a introduce parola Wi-Fi dacă dispozitivul de control este folosit înainte să nu depindă de gama.

7. Conectați încălzitorul la sursa de alimentare.

8. Porniți încălzitorul.

9. Pe panoul de control, țineți apăsat butonul „M”, până când LED-ul albastru de lângă marcajul Wi-Fi va clipi rapid. Apoi faceți clic pe „Următorul” din aplicație. 10. Aplicația va afișa opțiunile de „intermitere rapidă” și „intermitere lentă”. Selectați „intermitent rapid” sau aplicația va căuta dispozitivul în sine după un timp. 11. După stabilirea conexiunii dintre aplicație și dispozitiv, numele dispozitivului va apărea în aplicație. Selectați selecția dispozitivului, apoi panoul de control va apărea în aplicație.

12. Aplicația este gata să controleze setările radiatorului!

Aplicația „TuyaSmart” permite următoarele setări: −încălzire pornită și oprită (fără a acționa sursa de alimentare a panoului de control, care trebuie făcută manual folosind comutatorul principal), −termostat de setare a temperaturii, −setarea timpului, −configurarea unui ciclu de încălzire săptămânal. Puteți controla încălzitorul de la distanță. Dacă radiatorul se află în raza de acțiune a routerului Wi-Fi asociat, aplicația de control va funcționa pe dispozitivul cu acces la Internet. cerere

1. Nivel de încălzire

15. Măriți temperatura

Buton pentru blocarea copiilor

SCHIMBAREA BATERIEI 1. Pentru a debloca bateria, trageți ușor zăvorul deschis cu capacul.2. Introduceți noua baterie CR2032, observați polaritatea necesară (+/-)

3. Închideți capacul bateriei, astfel încât zăvorul să se blocheze.

CURATARE SI INTRETINERE

Înainte de a curăța încălzitorul, opriți încălzitorul și lăsați-l să se răcească. Deconectați alimentarea cu energie electrică de la aparat. Exteriorul poate fi curățat ștergându-l cu o cârpă moale umedă și apoi uscat. Nu folosiți pulberi de curățare abrazive sau lacuri de mobilier, deoarece acestea pot deteriora finisajul suprafeței. Pentru a elibera încălzitorul de pe perete, pentru curățare sau redecorare, trebuie doar să deschideți capacul șurubului șurubului și să deșurubați șuruburile pentru a decola din perete. Pentru depozitare pe termen scurt, trebuie doar să scoateți încălzitorul și să îl lăsați la distanță; pentru depozitare pe termen lung, puteți demonta de pe perete sau acoperiți-l cu ceva material. DEPANARE Dacă încălzitorul nu funcționează, urmați aceste instrucțiuni:

• Asigurați-vă că întrerupătorul sau siguranța funcționează corect.

• Asigurați-vă că încălzitorul este conectat și că priza electrică funcționează corect.

• Dacă întrerupătorul ON / OFF nu este luminat în poziția ON, trimiteți-l direct la centrul de service pentru reparații. NOTĂ: DACĂ EXPERIENȚAȚI UN PROBLEM CU ÎNCĂLZITUL DUMNEAVOASTRĂ, VĂ rugăm să VĂZĂȚI INFORMAȚII DE GARANȚIE PENTRU INSTRUCȚIUNI VĂ rugăm să NU ATINGEAȚI să DESCHIDEȚI sau să reparați încălzitorul dvs.. FACÂND CĂ POATE VOA GARANȚIA ȘI PUTE CAUZA PĂDURI SAU DĂRILE PERSONALE. DACĂ PROBLEMA ÎNCETĂ PERSOANTE, VĂ RUGĂM CONTACTAȚI CU Distribuitorul. . RECICLARE Echipamentele electrice nu trebuie aruncate în deșeuri menajere și, în schimb, ar trebui utilizate în instalații adecvate. Informațiile despre utilizare pot fi furnizate de vânzătorul de produse sau de autoritățile locale. Deșeurile de echipamente electrice și electronice conțin substanțe care nu sunt neutre pentru mediul natural. Echipamentele care nu sunt reciclate reprezintă un pericol potențial pentru mediu și pentru sănătatea umană.

Puterea de căldură Tipul de intrare de căldură, numai pentru încălzitoarele spațiale locale de stocare electrică (selectați una) Puterea nominală de căldură P nom

Control manual de încărcare a căldurii cu termostat integrat [Nu

Puterea minimă de căldură (indicativ)

Control manual de încărcare a căldurii cu feedback de temperatură în cameră și / sau exterior [Nu

Puterea maximă de căldură continuă

Control electronic de încărcare a căldurii cu feedback de temperatură în cameră și / sau exterior [Nu

Consum auxiliar de energie electrică Producția de căldură asistată de fan [Nu

La puterea nominală de căldură

Tipul de energie termică / control al temperaturii camerei (selectați unul) La consum redus de căldură el min

Puterea de căldură într-un singur stadiu și fără control al temperaturii camerei [Nu

În modul de așteptare el

Două sau mai multe etape manuale, fără control al temperaturii camerei [Nu

Controlul electronic al temperaturii camerei plus cronometrul săptămânal [da

Alte opțiuni de control (sunt posibile mai multe selecții)

Controlul temperaturii camerei, cu detecție de prezență [Nu

Controlul temperaturii camerei, cu detecție a geamurilor deschise [da

Cu opțiune de control la distanță [da

Cu limitarea timpului de lucru [Nu

Detalii de contact: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Observație: În cazul încălzitorilor locali electrici, eficiența energetică de încălzire a spațiului sezonier măsurată nu poate fi mai mică decât valoarea declarată la puterea de căldură nominală a unității.

Identificator (e) de model: 90-094 Articol Simbol Valoare Unitate Articol Unitate Puterea de căldură Tipul de intrare de căldură, numai pentru încălzitoarele spațiale locale de stocare electrică (selectați una)Puterea nominală de căldură

Control manual de încărcare a căldurii cu termostat integrat [Nu] Puterea minimă de căldură (indicativ)

min 0,75 kW Control manual de încărcare a căldurii cu feedback de temperatură în cameră și / sau exterior [Nu] Puterea maximă de căldură continuă

max 1,48 kW Control electronic de încărcare a căldurii cu feedback de temperatură în cameră și / sau exterior [Nu] Consum auxiliar de energie electrică

[Nu] La puterea nominală de căldură

Tipul de energie termică / control al temperaturii camerei (selectați unul) La consum redus de căldură el min

Puterea de căldură într-un singur stadiu și fără control al temperaturii camerei [Nu] În modul de așteptare

Două sau mai multe etape manuale, fără control al temperaturii camerei [Nu]

Controlul electronic al temperaturii camerei plus cronometrul săptămânal [da]

Alte opțiuni de control (sunt posibile mai multe selecții)

Controlul temperaturii camerei, cu detecție de prezență [Nu]

Controlul temperaturii camerei, cu detecție a geamurilor deschise [da]

Cu opțiune de control la distanță [da]

Cu limitarea timpului de lucru [Nu]

Cu senzor bec negru [da] Detalii de contact: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Observație: În cazul încălzitorilor locali electrici, eficiența energetică de încălzire a spațiului sezonier măsurată nu poate fi mai mică decât valoarea declarată la puterea de căldură nominală a unității.

Puterea de căldură Tipul de intrare de căldură, numai pentru încălzitoarele spațiale locale de stocare electrică (selectați una) Puterea nominală de căldură P nom

Control manual de încărcare a căldurii cu termostat integrat [Nu

Puterea minimă de căldură (indicativ)

Control manual de încărcare a căldurii cu feedback de temperatură în cameră și / sau exterior [Nu

Puterea maximă de căldură continuă

Control electronic de încărcare a căldurii cu feedback de temperatură în cameră și / sau exterior [Nu

Consum auxiliar de energie electrică

La puterea nominală de căldură

Tipul de energie termică / control al temperaturii camerei (selectați unul) La consum redus de căldură el min

Puterea de căldură într-un singur stadiu și fără control al temperaturii camerei [Nu

În modul de așteptare el

Două sau mai multe etape manuale, fără control al temperaturii camerei [Nu

Controlul electronic al temperaturii camerei plus cronometrul săptămânal [da

Alte opțiuni de control (sunt posibile mai multe selecții)

Controlul temperaturii camerei, cu detecție de prezență [Nu

Controlul temperaturii camerei, cu detecție a geamurilor deschise [da

Cu opțiune de control la distanță [da

Cu limitarea timpului de lucru [Nu

Detalii de contact: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Observație: În cazul încălzitorilor locali electrici, eficiența energetică de încălzire a spațiului sezonier măsurată nu poate fi mai mică decât valoarea declarată la puterea de căldură nominală a unității.
