NÁVOD NA OBSLUHU P5735SS Emos

Technická špecifikácia....3

Popis....4

Inštalácia a montáž....6

Mobilné aplikácie....8

Ovládanie a funkcie....10

Riešenie problémov FAQ....13

Bezpečnostné pokyny a upozornenia

• Zvonček (prijímač) je určený len na vnútorné použitie v suchých priestoroch.
• Zvonček musí byt' umiestnený na dobre prístupnom mieste pre l'ahkú manipuláciu a odpojenie.
• Občas skontrolujte činnosť tlačidla zvončeka a včas vymeňte batériu. Používajte iba kvalitnú lítiovú batériu s predpísanými parametrami.

- Nevystavujte tlačidlo a zvonček nadmernej teplote a priamemu slnečnému svitu alebo vlhkosti.

- Pri čistení domového zvončeka je nutné ho odpojit' od elektrickej siete vytiahnutím zo zásuvky.

- Na čistenie použite jemne navlhčenú handričku s trochou saponátu, nepoužívajte agresívne čistiace prostriedky alebo rozpúšťadlá.

• Výrobca nezodpovedá za škody spôsobené nesprávnym použitím tohto prístroja.

- Batérie uchovávajte mimo dosahu detí. Požitie môže viest' k otrave chemikáliami, perforácii mäkkých tkanív a smrti.

- Ťažká otrava môže nastat' do dvoch hodín od vzniku t'ažkostí. Okamžite vyhl'adajte lekársku pomoc.

- Tento spotrebič nie je určený na používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo mentálna neschopnost' či nedostatok skúseností a znalostí zabraňuje v bezpečnom používaní spotrebiča, pokiaľ na ne nebude dohliadané alebo pokiaľ neboli inštruované ohľadom použitia spotrebiča osobou zodpovednou za ich bezpečnosť. Je nutný dohlad nad detmi, aby sa zabezpečilo, že sa nebudú so spotrebičom hrat'.

Týmto EMOS spol. s ro prehlasuje, že typ rádiového zariadenia P5735SS a P5735WS je v súlade so smernicou 2014/53/EÚ.

Úplné znenie vyhlásenia o zhode EU je k dispozícii na tejto internetovej stránke http://www.emos.eu/download.

Technická špecifikácia

Dosah vysielania: až 150 m vo vol'nom priestore (v zastavanom priestore môže klesnút' až na pätinu)

Tlačidlo: vodeodolné; krytie IP44

Párovanie zvončeka s tlačidlami: funkcia „self-learning“

Kapacita párovania: maximálne 8 tlačidiel na 1 zvonček, maximálne 2 tlačidlá na 1 zvonček v aplikácii EMOS GoSmart

Počet melódií: 52

Frekvencia prenosu: 433,92 MHz, 10 mW e.r.p. max.

Napájanie zvončeka: 230 V AC/50 Hz

Napájanie tlačidla: batéria 1×3 V (typ CR2032, súčast' dodávky)

Súčast' dodávky: obojstranná lepiaca páska

Popis

Popis zvončeka

1 – LED dióda zvončeka
2 - reproduktor
3 – tlačidlo nastavenia hlasitosti
4 – tlačidlo nastavenia melódie

1 2 3 4 5

Popis tlačidla

1 - tlačidlo zvonenia
2 - LED dióda tlačidla
3 - kryt menovky
4 – otvor pre otvorenie batériového krytu
5 – inštalačná podložka

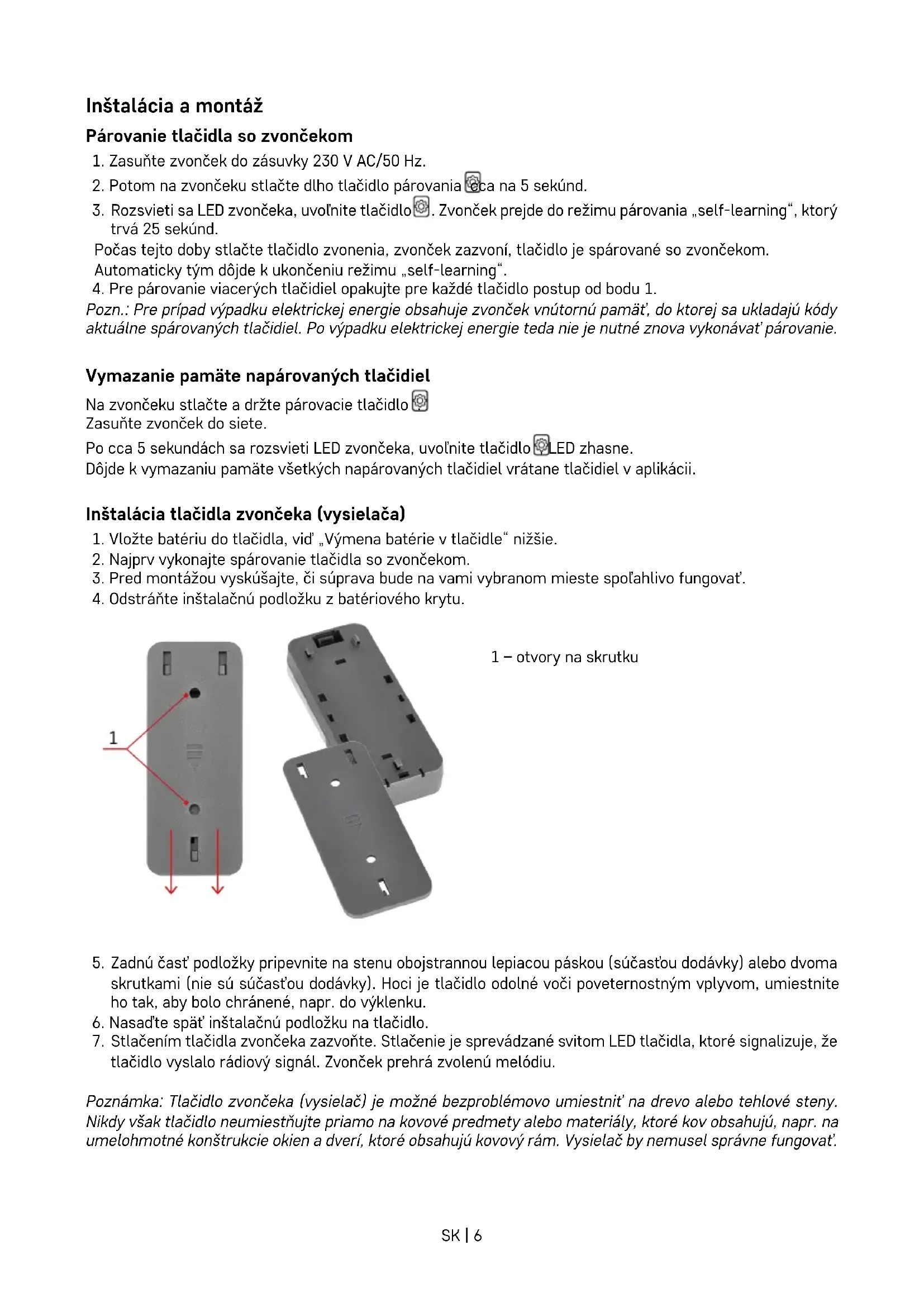

Inštalácia a montáž

Párovanie tlačidla so zvončekom

1. Zasuňte zvonček do zásuvky 230 V AC/50 Hz.
2. Potom na zvončeku stlačte dlho tlačidlo párovania eca na 5 sekúnd.
3. Rozsvieti sa LED zvončeka, uvoľnite tlačidlo 📋. Zvonček prejde do režimu párovania „self-learning“, ktorý trvá 25 sekúnd.

1. Pre párovanie viacerých tlačidiel opakujte pre každé tlačidlo postup od bodu 1.

Pozn.: Pre prípad výpadku elektrickej energie obsahuje zvonček vnútornú pamät', do ktorej sa ukladajú kódy aktuálne spárovaných tlačidiel. Po výpadku elektrickej energie teda nie je nutné znova vykonávat' párovanie.

Vymazanie pamäte napárovaných tlačidiel

Dôjde k vymazaniu pamäte všetkých napárovaných tlačidiel vrátane tlačidiel v aplikácii.

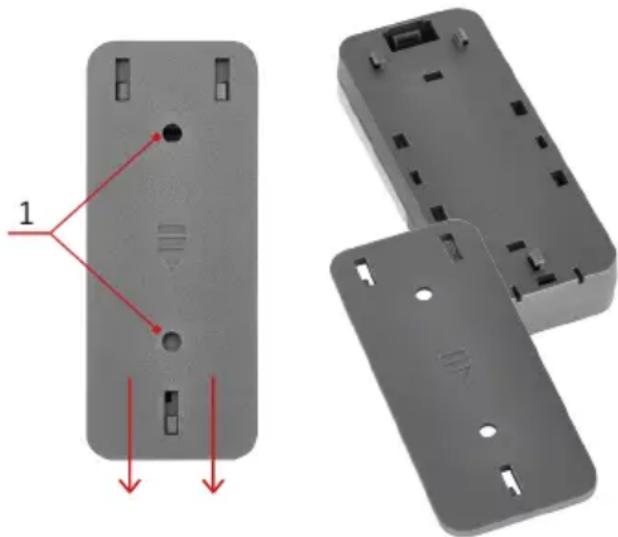

Inštalácia tlačidla zvončeka (vysielača)

1. Vložte batériu do tlačidla, vid „Výmena batérie v tlačidle“ nižšie.
2. Najprv vykonajte spárovanie tlačidla so zvončekom.
3. Pred montážou vyskúšajte, či súprava bude na vami vybranom mieste spol'ahlivo fungovat'.
4. Odstráňte inštalačnú podložku z batériového krytu.

1. Zadnú časť podložky pripevnite na stenu obojstrannou lepiacou páskou (súčast'ou dodávky) alebo dvoma skrutkami (nie sú súčast'ou dodávky). Hoci je tlačidlo odolné voči poveternostným vplyvom, umiestnite ho tak, aby bolo chránené, napr. do výklenku.
2. Nasad'te spät' inštalačnú podložku na tlačidlo.
3. Stlačením tlačidla zvončeka zazvoňte. Stlačenie je sprevádzané svitom LED tlačidla, ktoré signalizuje, že tlačidlo vyslalo rádiový signál. Zvonček prehrá zvolenú melódiu.

Poznámka: Tlačidlo zvončeka (vysielač) je možné bezproblémovo umiestnit' na drevo alebo tehlové steny. Nikdy však tlačidlo neumiestňujte priamo na kovové predmety alebo materiály, ktoré kov obsahujú, napr. na umelohmotné konštrukcie okien a dverí, ktoré obsahujú kovový rám. Vysielač by nemusel správne fungovat'.

Inštalácia zvončeka (prijímača)

1. Zvonček je určený len na vnútorné použitie. Pri prevádzke musí byt' umiestnený v elektrickej zásuvke 230 V AC/50 Hz tak, aby bol okolo neho volný priestor a bol vždy prístupný.
2. Dosah vysielania (max. 150 m) je ovplyvnený miestnymi podmienkami, napríklad počtom múrov, cez ktoré musí signál prejst', kovovými zárubňami dverí a inými prvkami, ktoré majú vplyv na prenos rádiového signálu (prítomnost' iných rádiových prostriedkov pracujúcich na podobnom kmitočte, napr. bezdrôtové teplomery, ovládače brán a pod.). Dosah vysielania môže vplyvom týchto faktorov rapídne poklesnút'.

Vol'ba vyzváňacie melódie

1. Na zvončeku stlačte opakovane tlačidlo zmeny melódie alebo .
2. Každým stlačením zaznie iná melódia, bude nastavená melódia, ktorá zaznie naposledy.

Nastavenie hlasitosti zvolenia

Zvonček je možné ovládat' pomocou mobilnej aplikácie pre iOS alebo Android.

Stiahnite si aplikáciu „EMOS GoSmart“ pre svoje zariadenie.

Kliknite na tlačidlo „Prihlásit’ sa“, ak už aplikáciu používate.

Spárovanie s aplikáciou

Ak LED nebliká, stlačte dlho tlačidlo alebo cca na 5 sekúnd.

V aplikácii kliknite na „Pridat' zariadenie“.

V l'avej časti kliknite na GoSmart zoznam a kliknite na ikonu Doorchime silver P5735SS / Doorchime white P5735WS

Postupujte podľa pokynov v aplikácii a zadajte meno a heslo do 2,4 GHz Wi-Fi siete.

Do 2 minút dôjde k spárovaniu s aplikáciou, LED prestane blikat'.

Poznámka: Ak sa nepodarí zariadenie spárovat', zopakujte celý postup znova. 5 GHz Wi-Fi siet' nie je podporovaná.

10:41 Dxorchime Button 1 Button 2 3 4 5

Ovládanie a funkcie

Menu aplikácie

1 – história zvonení
2 – nastavenie tlačidla
3 – rozširujúce nastavenie
4 – párovanie tlačidla do aplikácie
5 – nastavenie notifikácie zvolenia

1537 Button 1 6 5 7 4 3 A B C D E 2 1 Save

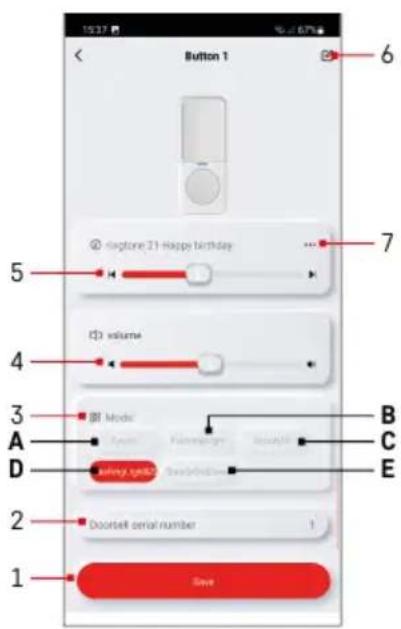

Nastavenie tlačidla

1 - uloženie nastavenia
2 – poradové číslo tlačidla
3 – nastavenie režimu zvonenia (toto nastavenie platí iba pre tlačidlá spárované do aplikácie)
4 – nastavenie hlasitosti (toto nastavenie platí iba pre tlačidlá spárované do aplikácie)
5 – nastavenie melódie (toto nastavenie platí iba pre tlačidlá spárované do aplikácie)
6 – premenovanie názvu tlačidla
7 – zobrazenie zoznamu melódií

Nastavenie režimu zvolenia

Pri každom tlačidle spárovaného do aplikácie je možné nastavit' rôzny režim zvonenia:

A – iba akustická signalizácia
B – iba optická signalizácia
C - iba optická signalizácia + trvalo rozsvietená LED dióda
D - akustická + optická signalizácia
E – akustická a optická signalizácia + trvalo rozsvietená LED dióda

Nastavenie uložíte tlačidlom dole.

Nastavenie hlasitosti

Pri každom tlačidle spárovaného do aplikácie je možné nastavit' rôznu úroveň hlasitosti.

Pri každom tlačidle spárovaného do aplikácie je možné nastavit' inú melódiu pre l'ahšiu identifikáciu miesta, kde je tlačidlo umiestnené.

Posuvníkom alebo ikonou šípky vľavo/vpravo nastavte melódiu.

Nastavenie uložíte tlačidlom dole.

Párovanie tlačidla so zvončekom v aplikácii

Kliknite na ikonu , zvonček prejde do režimu párovania „self-learning“, ktorý trvá 30 sekúnd.

Počas tejto doby stlačte tlačidlo zvonenia, zvonček zazvoní, tlačidlo je spárované so zvončekom v aplikácii.

Pre párovanie d'alšieho tlačidla opakujte postup znova.

Do aplikácie je možné spárovať max. 2 tlačidlá.

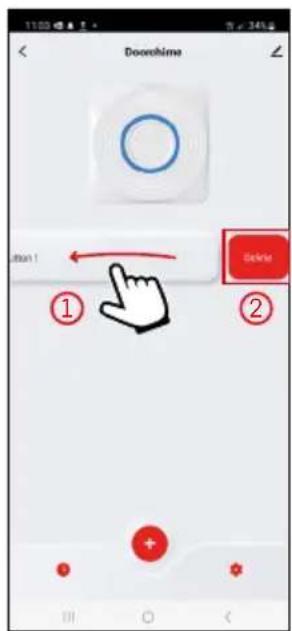

Vymazanie pamäte napárovaných tlačidiel

Posuňte vybrané tlačidlo dol'ava ① a potvrd'te vymazanie . ②

Nastavenie notifikácie zvonení

1 – aktivácia zobrazenia notifikácie informujúca o stlačení tlačidla

Rozširujúce nastavenia

• Device information – základné informácie o zariadení
• Tap-To-Run and Automation – scény a automatizácie priradené tomuto zariadeniu
• Create Group – vytvorenie skupiny podobných zariadení
• Check Device Network – test Wi-Fi siete
• Share Device – zdiel'anie kontroly zariadení inej osobe
• Offline notification – upozornenie, ked' je zariadenie offline viac ako 8 hodín (napr. výpadok prúdu)
• Help Center – zobrazenie najčastejších otázok spoločne s ich riešeniami plus možnosť zaslat’ otázku/návrh/spätnú väzbu priamo nám
• Add to Home screen – vytvorenie ikony zariadenia do hlavného menu telefónu
• Device Update – aktualizácia zariadenia
• Remove Device – odparovanie zariadenia

Riešenie problémov FAQ

Zvonček nezvoní

- Zvonček môže byt' mimo daného dosahu.

- Upravte vzdialenost' medzi tlačidlom zvončeka a domovým zvončekom, dosah môže byt' ovplyvnený miestnymi podmienkami.

• V tlačidle zvončeka môže byť vybitá batéria.

- Vymeňte batériu, pri tom dbajte na správnu polaritu vkladanej batérie + stranou hore.

- Skontrolujte, či je domový zvonček správne zasunutý v sietovej zásuvke alebo či nie je vypnutý prúd, respektíve vypnutý istiaci prvok vetvy (poistka, istič).

P5735SS | P5735WS
